Без качественной отопительной системы ни один дом не будет максимально комфортным и уютным. Особенно, если он находится в России – ведь наша страна не отличается мягким климатом. Планируя отопительную систему в собственном доме и то, какая будет система подключения радиаторов отопления, мы стараемся сделать так, чтоб она хорошо обогревала дом или квартиру, была качественно выполнена и работала без сбоев.

Радиатор отопления

Но многие владельцы добавляют еще одно требование, которое, надо отметить, является вполне логичным. Система отопления должна быть еще и экономичной. То есть, и ее приобретение, и монтаж, и дальнейшая эксплуатация, и то, какое подключение радиаторов отопления лучше, не должны владельцу «влетать в копеечку», как принято говорить.

Одним из наиболее распространенных способов сэкономить на отопительной системе является приобретение и монтаж ее без привлечения специалистов.

И следует отметить, что даже те, кто никогда прежде не имел дела с отопительными системами, прекрасно справляются с подобной задачей. Конечно, чтоб все сделать правильно, необходимо ознакомится с некоторой информацией, в числе которой – схемы подключения радиаторов отопления. Рассмотрим же способы подсоединения радиаторов отопления и как лучше подсоединить радиатор отопления именно вам.

Принцип подключения радиаторов

Отопительные приборы могут подключаться к системе разными способами. Рассмотрим примеры подключения радиаторов отопления. Во многом выбор типа радиатора зависит от его размера и расположения относительно иных радиаторов системы, а также типа самой системы.

Существуют такие способы подключения радиаторов отопления: боковое, диагональное, радиаторы отопления с нижней подводкой, последовательное соединение радиаторов отопления и параллельное.

К наиболее распространенным можно отнести боковое подключение и радиаторы отопления с нижним подключением. Рассмотрим детальнее эти типы:

• боковое подключение. Для такого метода характерно подключение подводящей трубы к верхнему патрубку, а отводящей – к нижнему. То есть, обе трубы – и подачи, и оттока теплоносителя, – расположены с одной стороны радиатора. Этот метод достаточно распространен по той причине, что позволяет добиться максимального прогрева радиатора, и соответственно – максимальной теплоотдачи. Однако радиаторы отопления с боковым подключением не следует применять для большого количества секций – в таком случае, последние могут быть недостаточно прогретыми. Однако если иного способа подсоединения нет, то для устранения проблемы следует воспользоваться удлинителем протока воды.
• батареи отопления с нижней подводкой. Применяется такой вариант в том случае, если батареи отопления с нижней разводкой проходят под плинтусами или полом. Нижнее подключение называют самым красивым – батареи отопления с нижним подключением и подачи теплоносителя, и его оттока спрятаны под пол и подключаются к радиатору при помощи патрубков, направленных в пол.

Варианты подключения радиаторов отопления

Типы отопительных систем

На сегодняшний день существует достаточно большое количество видов отопительных систем. Каждая из них имеет свои особенности подключения радиаторов. Несомненно, если вы решили для установки батарей привлечь мастера – ему все это известно. А вот если вы планируете устанавливать радиаторы самостоятельно, то необходимо различать типы подключения радиаторов отопления – ведь вам нужно знать, какая именно система будет функционировать в вашем доме.

Однотрубная система

Такой тип отопления распространен в многоэтажных домах. Простота планирования и монтажа, а также минимальное количество используемых материалов делают ее весьма выгодной.

Рекомендуем к прочтению:Как подобрать размеры радиаторов отопления?

Но однотрубное подключение радиаторов отопления имеет весомый недостаток – отсутствует возможность корректирования подачи тепла (степень нагрева батарей). А в некоторых случаях это – весомый минус.

При этом теплоотдача системы рассчитывается еще при создании проекта отопления, и в дальнейшем в полной мере соответствует заданному параметру.

Однотрубная система отопления

Двухтрубное отопление

Принцип работы данной отопительной системы прост – по одному контуру к батарее подается нагретый теплоноситель. А отток охлажденного теплоносителя осуществляется по другому контуру. Все отопительные устройства в системе подключаются параллельно. Весомое достоинство двухтрубной отопительной системы состоит в том, что можно контролировать и в случае необходимости – корректировать уровень нагрева. Для этого на двухтрубное подключение радиаторов отопления – на отдельный радиатор ставятся специальные вентили. Важно помнить – при подключении радиаторов необходимо с точностью соблюдать все правила, указанные в СНиП 3.05.01-85.

Двухтрубное отопление

Где лучше устанавливать радиатор?

Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Именно создание такого заслона от холода и заставляет нас устанавливать радиаторы там, где возможно просачивание холодного воздуха – в нише под окнами.

Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.

Установка батареи отопления под окном

Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться. Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет.

Еще одна важная особенность – вам следует не только знать, где именно расположить батареи, но и как это правильно сделать, а в дальнейшем – какая будет схема подсоединения радиаторов отопления.

В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:

Рекомендуем к прочтению:Правила установки радиаторов отопления

• от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
• от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
• от задней стенки радиатора до стены должно быть не менее 2 см.

Требования к установке радиаторов отопления

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Система с естественной циркуляцией носителя – прекрасное решение для тех домов, в которых часто бывают перебои с электроэнергией. В основе движения теплоносителя – элементарные законы физики. В такой системе котел является энергонезависимым.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Одностороннее подключение

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Одностороннее подключение

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Нижнее подключение

Диагональное (перекрестное) подключение

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

Диагональное (перекрестное) подключение

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

</index>27 Мар

Подключение радиаторов в однотрубной системе. Особенности установки. Как добиться максимальной эффективности отопления

Помимо довольно распространенной в нашей стране двухтрубной системы отопления может встретиться и однотрубная система. Это даст заметную экономию за счет сокращения потребности в трубах, но придется принять ряд мер для того, чтобы обогрев жилья был равномерным. В частности, особое внимание придется уделить способам подключения радиаторов.

Однотрубная система отопления

Стоит ли использовать однотрубную отопительную систему

При прокладке труб часто используется 2-трубная схема отопительной системы. Схематически ее можно представить в виде 2 контуров, один отвечает за подачу горячей воды в радиаторы, а второй – за отвод остывшего теплоносителя и его подачу в котел. Такой подход позволяет организовать циркуляцию воды одинаковой температуры во все батареи.

Существенным недостатком такого способа организации отопления считаются финансовые затраты на трубы (цена устройства такого отопления будет примерно в 1,5-2 раза больше, чем однотрубного), да и трудоемкость возрастает. К тому же трубы сложнее будет замаскировать.

Однотрубная схема не предполагает наличие отдельного стояка для отвода охлажденного теплоносителя, то есть труб потребуется примерно вдвое меньше. Схематически ее можно представить в виде замкнутого контура, а подключение радиаторов при однотрубной системе отопления выполнено последовательно.

Сравнение одно- и двухтрубной системы отопления

Массово применяться такая система стала в период строительного бума еще при СССР, тогда же и обнаружились ее существенные недостатки:

• главным можно считать то, что последние батареи в контуре получают теплоноситель с температурой примерно на 30-50% ниже, чем ближайшие к котлу, это приводит к тому, что помещения отапливаются крайне неравномерно;

• понадобится довольно мощный насос, организовать перемещение теплоносителя самотеком не выйдет;
• для нее характерны большие теплопотери;
• запуск системы длится дольше, чем в случае с двухтрубной системой;
• при выполнении работ своими руками особенно велик риск возникновения воздушных пробок в процессе эксплуатации. Просто довольно часто не удается выдержать нужные уклоны на всем протяжении труб.

Перечисленный список недостатков характерен для обычной однотрубной отопительной системы. В наши дни большая часть перечисленных недостатков успешно устраняется установкой нехитрых приспособлений. Например, уже можно регулировать температуру в отдельно взятых батареях, а установка балансировочных вентилей позволит добиться практически одинаковых условий работы для всех батарей контура.

Учитывая существенную экономию на материалах, такая схема отопительной системы однозначно заслуживает внимания.

Как правильно подключить радиаторы

От правильного подключения радиаторов зависит не только надежность их работы, но и эффективность отопления в целом. Например, при нижнем подключении радиатора он будет прогреваться несколько хуже, чем при диагональном.

Особенности установки радиатора

Подключение радиаторов отопления при однотрубной системе отопления может выполняться 2 способами:

• без использования байпаса (проточная схема). В таком случае гарантирована максимальная теплоотдача радиатора, но работу системы гибкой и надежной назвать нельзя. При такой схеме выход из строя даже одной батареи потребует отключение всей системы отопления, отключить только один радиатор не получится;
• установка радиатора с байпасом. Это несколько снижает приток теплоносителя в него в результате чего теплоотдача отопительного прибора уменьшается на величину до 10-15%, но критичными такие потери назвать никак нельзя (тем более, что при расчете всегда закладывается запас, те же 10-15%). Зато хозяин жилья получит возможность не только отключить любую батарею в любой момент, но и регулировать температуру в ней.

На фото — байпас

Также при установке радиаторов понадобится:

• пара шаровых кранов, устанавливаются по обе стороны от радиатора и используются для мгновенного отключения подачи воды в него;
• в принципе, инструкция этого не требует, но желательно на входе в батарею установить простенький автоматический терморегулятор. Пара сотен рублей на бюджете не скажутся, а вот возможность регулировать теплоотдачу отопителя дорогого стоит;
• фитинги для подключения байпаса к трубопроводу. Желательно обойтись без сварки, а использовать любой другой тип разъемного соединения, например, американку;
• также при установке крайне необходимо кран Маевского, часто возникают ситуации, когда один участок батареи вдруг становится прохладным, виной всему – воздушные пробки. Кран Маевского позволяет вручную спускать воздух из радиатора.

Пример правильного подключения

Как правильно подключить радиатор

Теплоотдача отопителя во много зависит от того, как именно к нему подключены подводящая и отводящая трубы. Разница между разными способами подключения может составлять до 20-25%.

Подключение радиатора отопления к однотрубной системе может выполняться по одной из таких схем:

• односторонее. При этом подводящая и отводящая труба подсоединены к радиатору с нижней стороны либо подающая сверху, а отводящая снизу);

Схема одностороннего подключения

• диагональное (оно же перекрестное), подающая труба подключена к верхней части батареи, отводящая – к нижней;
• нижнее – в этом случае трубы подключаются с нижней стороны батареи, подключение может выполняться как с одной, так и с разных сторон.

Один из вариантов нижнего подключения

При боковом подключении теплоотдача батареиненамного меньше максимальной, обеспечивается довольно равномерный прогрев секций, оптимальный вариант при вертикальной разводке.

А вот схема подключения радиаторов отопления при однотрубной системе в которой трубы подключены с нижней стороны далеко не идеальна. Теплоотдача радиатора может быть ниже примерно на 10-20% в зависимости от длины секций, циркуляция теплоносителя затруднена, соответственно дальние секции прогреваются плохо.

Трубы можно сделать практически незаметными

Диагональное подключение радиатора отопления при однотрубной системе можно считать оптимальным вариантом с точки зрения эффективности. При этом теплоноситель проходит по диагонали через всю батарею и секции прогреваются максимально равномерно. Практика показывает, что оптимальная теплоотдача наблюдается при числе секций около 15 штук.

Движение воды при диагональном подключении

При перекрестном (диагональном подключении) именно подающая труба обязательно должна быть подключена к верхней части радиатора, а отводящая – к нижней. Если их поменять местами, то теплоотдача упадет едва ли не вдвое.

Фатальная ошибка при подключении

Как добиться максимальной эффективности отопления

Правильное подключение радиаторов отопления при однотрубной системе, конечно, влияет на эффективность обогрева, но о запорно-регулирующей арматуре также забывать не стоит. Да и выбор места расположения также играет роль.

Для того, чтобы добиться микроклимат в доме был стабильным в любую погоду, а батареи не работали вхолостую рекомендуется придерживаться следующих советов:

• не располагать их впритык к стене. Обычно радиаторы устанавливаются в нишах под окнами, в таком случае нужно выдерживать расстояния до стен и пола (от стен расстояние должно быть около 5 см, а от пола – от 10 см);

Ориентировочные размеры при размещении батареи

• что касается терморегуляторов, то выбрать лучше всего автоматическую модель, после начальной калибровки он будет поддерживать температуру в комнате сам. Однотрубное подключение радиаторов отопления не станет проблемой если используется байпас, в таком случае циркуляция будет осуществляться частично через него, а частично через трубу.

Компактный и недорогой терморегулятор

Подведение итогов

Однотрубная отопительная система чрезвычайно привлекательна с точки зрения экономии, одни только затраты на трубы будут меньше почти в 2 раза. Ряд проблем, связанных с последовательным соединением батарей, можно решить с помощью простых терморегуляторов, балансировочных кранов и выбора оптимального способа подключения радиатора.

На видео в этой статье описаны преимущества и недостатки разных типов подключения батарей.

Подключение радиатора к однотрубной системе отопления

«Ленинградка» — самая распространенная, экономически выгодная однотрубная система отопления (см. схему). Она применяется в квартирах и домах небольшой площади. Бывает вертикальной – в подъездах дома между этажами, и горизонтальной – в комнате или на одном этаже.

К однотрубной системе отопления можно подключить радиаторы с нижним и верхним подключением. Если у радиатора нижняя разводка, то теплоноситель устанавливается ниже уровня нагревательных приборов, от него идут горизонтально трубы, которые затем поднимаются вверх к батареям. У радиаторов с верхней разводкой, наоборот – теплоноситель устанавливается на максимально высокой точке отопительной системы, и оттуда идет циркуляция воды.

Только в однотрубных схемах отопления применяются вентили для перекрытия воды. Они располагаются на так называемых отводных участках, объем которых в разы меньше основных труб системы отопления.

О плюсах и минусах

Однотрубная схема отопления имеет плюсы:

1. Простота схемы.
2. Простота установки.
3. Экономия стройматериалов.

Это максимально подходит к небольшим отапливаемым площадям. Она имеет и ряд минусов:

1. Чем дальше радиатор от теплоносителя, тем меньше температура нагревания.
2. Невозможность и нецелесообразность подключения к одной системе более 10 радиаторов.
3. Регулировать подачу тепла невозможно.

Получается, чем дальше батарея от котла, тем она все холоднее и холоднее.

Значит, целесообразно делать радиаторы, которые наиболее удалены от теплонагревателя, с большей площадью поверхности. И в такой схеме регулировать подачу тепла невозможно, все заложено в проектных расчетах. Может быть поэтому мы иногда в своих квартирах замерзаем, а иногда мучаемся от жары. Но понятно одно, к однотрубной системе отопления надо подключать до 10-ти радиаторов, иначе пользы от холодных отопительных приборов никакой не будет.

Подготовить инструменты

Конечно, нужно обеспечить подключение правильное и в плане обслуживания и эксплуатации. Для этого надо приготовить:

1. Стойки для радиатора.
2. Перфоратор.
3. Инструменты: шуруповерт, молотки, паяльник.
4. В квартирах – болгарки (230, 125-я в зависимости от труб).
5. Всевозможные насадки, которыми будете присоединять радиатор к системе теплоснабжения.
6. Специальный трубчатый паяльник.

Способы подключения

Подсоединять радиаторы к трубам можно разными способами в зависимости от места установки и пролегания труб в помещении и, конечно, схемы отопления:

Когда способ подключения выбран (смотрите схему), необходимо:

1. Все стыки и трубы протереть наждачкой и обезжирить их.
2. Закрепить радиатор. Это может быть временное закрепление или установочное, в зависимости от сложности расположения труб отопительной системы по вашей схеме.
3. Вкручиваем переходники, которые, поворачивая, можно подстроить под направление труб, к которым подсоединяются элементы. Если, к примеру, они расположены по полу, – то переходник вкручивается вниз резьбой, если трубы уходят вглубь помещения, — то направление переходника меняется. Так что главное смотреть внимательно в схему расположения однотрубной системы отопления.
4. Переходники для труб, желательно из полипропилена отечественного производства, как советуют специалисты, с помощью паяльника крепим к основной трубе.
5. Устанавливаем кран сверху и заглушку снизу, как показано на схеме, или наоборот.

Правильно произвести резьбу

Оформление резьбовых соединений производится, как настоятельно требуют специалисты, только при помощи льна в сочетании с унипаком. А без резьбовых соединений при подсоединении радиатора к любой системе отопления никак не обойтись, – надо установить кран и кран-регулятор, устройство крана Маевского — обязательно. Воздух в трубах может даже скапливаться от того, что неправильно наклонены или расположены трубы, тогда без крана Маевского не обойтись.

Общие положения

Излишние укрепляющие предметы влияют на качество отопительной системы и быстрее приводят ее элементы к изнашиванию. Свободные трубы и соединения (без хомутов и зажимов) служат намного дольше. Это надо учитывать при подключении батарей к системе.

Также надо учесть, что вся отопительная система должна быть из одного материала: полипропилен, металл (одной марки).

Подключение однотрубной системы отопления подойдет для небольших коттеджей, квартир.

Эта замкнутая система (см. схему) будет обогревать помещение, в котором можно расположить не более 10-ти радиаторов. Остальные нагревательные приборы не будут иметь смысла (даже большого объема поверхности), так как по мере удаленности до них просто будет доходить по трубам остывшая вода.Однотрубные системы просты и по схеме и по монтажу. Они более экономически выгодны и малозатратны.

Похожие статьи:

Подключение радиатора отопления к двухтрубной системе Подключение алюминиевых радиаторов Подключение электрокотла к системе отопления Схема и этапы подключения газового котла отопления к системе отопления

Возможные схемы подключения радиаторов отопления

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Источники: http://otoplenie-gid.ru/elementy/radiatori/611-podklyuchenie-radiatorov-v-odnotrubnoj-sisteme, http://poluchi-teplo.ru/radiatoryi/montazh/podklyuchenie-radiatora-k-odnotrubnoy-sisteme-otopleniya.html, http://stroychik.ru/otoplenie/shemy-podklyucheniya-radiatorov

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

• Однотрубная.
• Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

При проектировании и монтаже системы отопления всегда возникает вопрос, – какой диаметр трубопровода выбрать. Выбор диаметра, а значит и пропускной способности труб, важен, ведь нужно обеспечить скорость теплоносителя в пределах 0,4 – 0,6 метров в секунду, которая рекомендуется специалистами. При этом должно поступать нужное количество энергии (количество теплоносителя) к радиаторам.

Известно, что если скорость меньше 0,2 м/с, то будет застаивание воздушных пробок. Скорость больше 0,7 м/с не стоит делать из соображений энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости), к тому же это нижний предел возникновения шума в трубопроводах малых диаметров.

Какой тип трубопровода выбрать

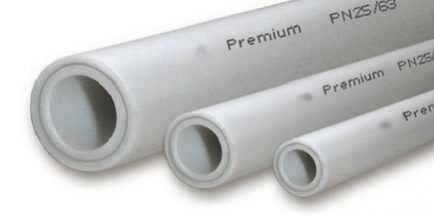

Сейчас все чаще выбирают для отопления полипропиленовые трубопроводы, которым хоть и присущи недостатки в виде сложности обеспечения качества стыков, и значительного теплового расширения, но они предельно дешевы и просты в монтаже, а это зачастую решающие факторы.

Данные о толщине стенок приведены в таблицах. Для отопления сейчас применяются трубы из полипропилена, которые армированны алюминиевой фольгой или стекловолокном. Армировка предотвращает значительные расширения материала при нагревании.

Многие специалисты отдают предпочтение трубам и с внутренней армировкой стекловолокном. Такой трубопровод в последнее время стал наиболее широко применяться в частных системах отопления.

Вопросы подбора диаметра отопительного трубопровода

Трубы выпускаются стандартных диаметров, из которых и нужно сделать выбор. Наработаны типовые решение по подбору диаметров труб для отопления дома, руководствуясь которыми в 99% случаев можно сделать оптимальный правильный выбор диаметра без выполнения гидравлического расчета.

Стандартные наружные диаметры полипропиленовых труб –16, 20, 25, 32, 40 мм. Соответствующий этим значениям внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм соответственно.

Более подробная информация о наружных диаметрах, внутренних диаметрах и толщине стенки полипропиленовых труб приведена в таблице.

Какими диаметрами что подключать

Нам необходимо обеспечить подачу необходимой тепловой мощности, которая будет прямо зависеть от количества поданного теплоносителя, но скорость движения жидкости должна оставаться в заданных пределах 0,3 – 0,7 м/с

Тогда возникает такое соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

• 16 мм — для подключения одного или двух радиаторов;
• 20 мм – для подключения одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности в пределах 1 — 2 кВт, максимальная подключаемая мощность – до 7 кВт, количество радиаторов до 5шт.);
• 25 мм – для подключения группы радиаторов (обычно до 8 шт., мощность до 11 кВт) одного крыла (плеча тупиковой схемы разводки);
• 32 мм – для подключения одного этажа или целого дома в зависимости от тепловой мощности (обычно до 12 радиаторов, соответственно, тепловая мощность до 19 кВт);
• 40 мм – для магистрали одного дома, если такая имеется (20 радиаторов – до 30 кВт).

Рассмотрим выбор диаметра труб подробнее, опираясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Соотношение диаметра труб, скорости жидкости, и тепловой мощности

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности в Вт, а под ними указано количество теплоносителя кг/мин, при подаче с температурой 80 град С, обратки – 60 град С и температуры в комнате 20 град С.

Подбор труб по мощности

Из таблицы видно, что при скорости 0,4 м/с будет подаваться примерно следующее количество тепла, по трубам из полипропилена следующего наружного диаметра:

• 4,1 кВт — внутренний диаметр около 13,2 мм (наружный диаметр 20мм);
• 6,3 кВт — 16,6 мм (25мм);
• 11,5 кВт — 21,2 мм (32 мм);
• 17 кВт — 26,6 мм (40 мм);

А при скорости 0,7 м/с значения подаваемой мощности будут уже примерно на 70% больше, что не трудно узнать из таблицы.

А какое количество тепла нам нужно?

Сколько тепла должен подавать трубопровод

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

На каждый радиатор, мощность которого не превышает 2 кВт можно делать отвод и трубой с наружным диаметром 16 мм, но так как этот монтаж не технологичен, трубы не пользуются популярностью, чаще устанавливают 20-мм трубу с внутренним диаметром 13,2 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов. Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Для дома до 150 м кв., по условиям гидравлического сопротивления отопительно радиаторной системы, всегда подходит насос типа 25 – 40 (напор 0,4 атм), он же может подойти и до 250м кв в отдельных случаях , а для домов до 300 м кв. – 25 – 60 (напор до 0,6 атм).

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора. Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном. Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Используемые источники:

• https://otoplenie-doma.org/sxemy-podklyucheniya-radiatorov-otopleniya.html
• https://vse-pro-stroyku.sqicolombia.net/diametr-podvodki-k-radiatoru-otoplenija/
• https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
• http://teplodom1.ru/radiattopl/114-kakoy-diametr-trub-iz-polipropilena-dlya-otopleniya.html
