Какое давление должно быть в закрытой системе отопления

Главная / Жилье / Жалобы

Отопительная система многоэтажного дома представлена сложным устройством для обогрева квартир. Незначительные колебания ее параметров отражаются холодными батареями централизованной подачи горячего теплоносителя. Одним из условий постоянства является рабочее давление в системе отопления здания. Несоблюдение правила может вызвать серьезные проблемы, вплоть до разрушения целостности и работоспособности конструкции.

Уважаемые посетители!Наши статьи носят информационный характер о решении тех или иных юридических вопросов. Вместе с тем каждая ситуация индивидуальна. Для решения конкретной задачи заполните форму ниже, либо задайте вопрос онлайн-консультанту во всплывающем окне справа внизу экрана или звоните по номерам указанным на сайте (круглосуточно и без выходных).Это быстро и бесплатно!Признаки и причины неполадок в подаче тепла.

Нормативная база, регулирующая рабочее давление в системе отопления

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>

Абсолютно все многоэтажные дома страны, независимо от их ввода в эксплуатацию, имеют принудительную подачу теплоносителя. Благодаря рабочему напору обогревательной системы гарантируется попадание горячей воды в трубы, радиаторы каждой квартиры, чем добивается высокая производительность отопления. Действие помогает избежать лишних теплопотерь, доставляя во все квартиры воду с одинаковой температурой, которая получается при нагреве котельной.

Работоспособность структуры оговаривается стандартом номер 12.1.00588, 565012015, СНиП 41-01-2003, СП 60.13330.2012, СП 60.13330.2016 , гл. VI приложения 1 Постановления Правительства №354. Документы указывают, что при нормальном давлении, комнатная температура будет составлять от 20 до 22°C, при существующей влажности не более 45%.

Разная этажность строения обусловливается различными показателями давления:

• 5-эт. дом – 2-4,0 атмосферы;
• 10 – 4-7,0;
• свыше 10 эт. – 8,0-12,0 атм.

Задача системы – равномерный обогрев квартир, которые располагаются на разных ярусах. Приемлемым считается фактор, когда различие между рабочим давлением на первом этаже высотного дома и последнем выражается не более 10%.

Летом в системе устанавливаются минимальные показатели. Напор высчитывается так:

0,1(H×3 + 5 + 3),

где H равно количеству этажей.

Кроме высоты строения, коэффициент зависит от показателя температуры входящего в дом носителя.

Закон устанавливает минимальные функции:

• при нагреве 130°C, давление составляет 1,70-1,90 атм;
• 140° — 2,60-2,70;
• 150°C – 3,80 атмосферы.

Систематическая проверка необходимых показателей осуществляется во время проведения отопительных сезонов и между ними. Зимой контроль происходит по манометрам, которые установлены в доме на подаче и обрате.

Вход должен соответствовать законодательным нормам, а перепад в первом узле и на выходе колебаться в пределах 0,10-0,20 единицы. Если последний показатель не выявляется, это говорит об отсутствии движения горячего носителя на верхних этажах. Увеличение же разницы указывает на существующие утечки теплоэлемента.

Летом тестирование системы проводится посредством гидравлической опрессовки батарей с помощью холодной воды, подаваемой насосом. При падении значения более 0,070 мПа в ближайшие полчаса, фиксируется разгерметизация отопительной конфигурации. Приемлемым считается снижение давления за 90-120 мин. на 0,020 мПа.

Посмотрите видео: «Почему падает давление в системе отопления и что нужно делать.»

Функция напора в отопительной системе

Рабочее давление в системе отопления служит для поддержания высокого КПД контура искусственного обогрева. Условие обеспечивает доставку горячей воды с котельной к конструкции жилого дома, пока радиаторы не возьмут на себя некоторое количество тепловой энергии.

Напор отопительных сетей насчитывает несколько видов:

• статический – определяющий давление на внутренние стенки трубопроводов в зависимости от этажности строения, причем жидкость остается неподвижной;
• динамический – формируется вследствие запуска центробежного насоса и подаваемого носителя;
• рабочий, представляется суммой первых двух давлений, обеспечивающий беспрерывное функционирование всех элементов отопительной системы.

Последняя включает циркуляционный насос, генератор тепла, расширительный бак и трубы.

Норма давления

По сравнению с теплотрассой, где напор воды составляет 12 атм, давление в отопительной системе здания несколько меньше – около 10 единиц. Плохо отрегулированная конфигурация, потери снижают до 5,5 атмосферы.

Между отопительными периодами в трубах поддерживается индекс, превышающий статический показатель. Это предохраняет разводку от попадания кислорода и процесса коррозии. Минимальное значение приведенного условия зависит от высоты жилого строения с запасом 3-5 метров.

Различия между статическим и динамическим давлением

Напор искусственного обогрева МКД насчитывает несколько основных типов.

Таковыми представлены:

1. Статическое давление. Указывает усилие, с которым столб воды надавливает на внутренние стенки труб, радиаторов, в зависимости от их высоты расположения. При расчетах за ноль (0) принимается поверхностный напор жидкости.
2. Динамический показатель возникает вследствие движения горячего носителя внутри трубопроводов, батарей.
3. Рабочее состояние состоит из двух предыдущих показателей, которые обеспечивают безаварийную деятельность всех элементов отопительной конструкции.

Последняя характеристика имеет свои условия, которые выражаются коэффициентами:

• малоэтажные постройки с закрытым типом циркуляции – 0,20-0,40 mPA;
• одноэтажные строения с естественным обращением горячего носителя и открытой моделью – 0,10 mPa на каждые 10,0 м столба воды;
• высотные здания – приблизительно 1,0 мПа.

Роль статического натиска выражается давлением жидкости в закрытой схеме отопления на батареи квартиры и ее разводку в зависимости от количества этажей. Если принять эту формулу за основу, то на каждые 10 метров высоты приходится по одной дополнительной атмосфере.

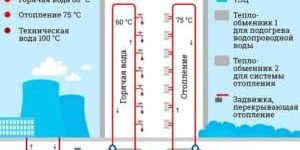

Откуда берется тепло в батареях.

Добавочным давлением является динамическое. Последнее обусловливается натиском воды на трубопроводы, батареи при движении горячего носителя. Монтируя закрытую схему искусственного обогрева здания с центробежным насосом, необходимо учитывать совместный – статический и динамический напор, особенность оборудования. Например, чугунный радиатор рассчитан на рабочее использование 0,6 mPa.

Перепад между подачей и отводом

Работоспособность любой отопительной коммуникации выражается стабильной и определенной величиной разницей напора. Перепад давления в системе отопления между подачей и обраткой не должен быть меньше 0,20 МПа. Если же подобное снижение существует, это объясняется проходом горячей воды через радиаторы без их нагрева до необходимой степени.

Если же показатель превышен, указывает на завоздушивание схемы отопления. Резкие изменения давления отрицательно сказываются на оборудовании искусственного обогрева квартиры, вплоть, до его поломки.

Пиковое значение

Схема отопления закрытой формы обусловливается прохождением жидкости по замкнутому циклу, без сообщения с внешней атмосферной средой. Герметичность первой обеспечивается оборудованной мембранной расширительной емкостью. Она может устанавливаться на произвольном участке схемы, в противоположность обычному бачку. Мембранными расширителями оборудовано большинство настенных отопительных котельных устройств.

Циркулируя по замкнутому пространству, жидкость создает определенный натиск. Для частных домов нормальным считается давление до 2 атм, у более высоких коттеджей оно сильнее. Предел работоспособности вычисляется по самому слабому элементу схемы. Таким обычно является отопительный котел.

Наиболее устойчивые к нагрузкам выдерживают не больше 3 атм. Однако, в небольших по размеру домах устанавливаются бюджетные модели, где показатель уменьшен вдвое. Высотные строения допускают пиковые характеристики до 20 и более единиц. Но не рассчитанные на такое давление старые батареи и трубы разрушаются под влиянием гидроударов. Поэтому многоэтажные строения принято оборудовать трубопроводами и радиаторами выдерживающих напор до сотни атмосфер.

Факторы неустойчивого напора

Показатели стабильного натиска высотных зданий зависят как от этажности, так и других условий.

Отклонение от законодательно установленных норм происходит по таким причинам:

• засорение внутренних стен трубопроводов и радиаторов мусором, накипью, известковыми отложениями, приводит к тому, что давление в системе отопления в многоквартирном доме становится неустойчивым;
• непредусмотренное отсутствие электрического тока в котельной, оборудованной центробежными насосами, либо их выход из строя, что приводит к снижению напора;
• разгерметизация схемы и последующая утечка теплоносителя;
• низкая температура помещения элеваторного узла может повлиять на повышение натиска;
• самовольная установка жителями дополнительных секций отопительных устройств, теплообменного оборудования высокой тепловой отдачи, труб ненормированного диаметра, вывод их на балкон;
• воздушные пробки, формирующиеся вследствие несвоевременной проверки батарей перед началом сезона;
• несоответствующее качество теплоносителя, поступающего из котельной, приводит к неустойчивости напора;
• гидроудары – мгновенное непредусмотренное повышение натиска, на который не рассчитаны образцы радиаторов прошлого века, предназначенные для котельных низкого давления.

Производя замену старых батарей новыми, нужно обратить внимание на запас прочности последних, они должны иметь не менее 13 атмосфер.

Во время подготовительных работ перед началом зимы либо после ремонта, схема искусственного обогрева проходит опрессовка. При этом давление в системе отопления многоэтажного дома увеличивается почти в полтора раза. Этот период характеризуется частыми перепадами напора горячего носителя.

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>

Влияющие на давление факторы

Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.

Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:

• температура горячего ресурса завышена против установленной нормы;
• диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
• формирование воздушных пробок в концевых радиаторах этажей;
• использование центробежных насосов большей мощности, чем предусмотрено планом;
• часть системы не работает или перекрыта.

Снижение напора агента также указывает на неполадки в схеме обогрева.

При падении натиска необходимо обратить внимание на такие возможные аспекты:

• аварийные ситуации, когда происходит разрыв подающих трубопроводов;
• неисправность или неудовлетворительная работа циркуляционного насоса;
• выход из строя блока безопасности;
• разрыв резонатора расширительного бака.

Виды систем теплоснабжения.

Заиливание или засорение фильтра перед элеваторным узлом также способствует падению напора.

Утечка

Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.

Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.

Утечка горячего агента может проходить несколькими способами:

1. Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
2. При закипании ресурса в теплообменнике – через сбросной клапан.
3. Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.

Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.

Выход воздуха

После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.

Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.

Алюминиевые радиаторы

Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.

Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора. Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента.

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

• белая – говорит о падении натиска воды;
• зеленая, о том, что напор нормальный;
• красная – увеличенное количество атмосфер.

Для уравновешивания больших скачков давления теплового агента, необходимо прибегнуть к помощи нагнетающего и стравливающего клапанов. Они расположены в зоне измерительного прибора.

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

• перед началом сезона проверяется магистраль холодной водой на герметичность;
• если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
• при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Адаптация процесса давления в отоплении

После реконструкции старого или установки нового отопительного контура, первые несколько дней будут обусловливаться устойчивым снижением напора носителя. Это считается нормальным из-за выхода из радиаторов и труб воздуха. После принудительного обезвоздушивания схемы давление стабилизируется.

Если же последнее будет в течение 30 суток постоянно снижаться, нужно обратить внимание на расширительный бачок, неправильный расчет его вместимости. Аварийный клапан емкости может постоянно срабатывать и вызывать тем самым сброс агента и его остывание, что приводит к уменьшению натиска.

При исправном состоянии мембранного расширительного бака и падении атмосфер, необходимо проверить герметичность системы.

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

• установке предохранительного клапана на оборудовании, для сброса лишнего напора;
• проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
• промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>

Подача жалоб, образцы претензий по вопросам отопления

Жители многоквартирного здания вправе подать жалобу за несоответствие рабочего давления в контуре отопления. Первоначально ходатайство направляется управляющей организации, где излагается суть проблемы. Письмо составляется в произвольном виде, однако, без ошибок, исправлений и подчисток. Жалоба не должна содержать оскорблений, ругательств, непонятных сокращений слов. Реквизиты жилищного предприятия можно найти на бланке организации.

Образец ходатайства в ЖЭК находится здесь.

Обратиться к жилищной инспекции гражданин вправе после отрицательного ответа управляющей структуры или ее бездействия. ГЖИ контролирует работу хозяйственных организаций.

Форма заявления в Госжилинспекцию расположена тут.

Местные исполнительные структуры власти могут рассмотреть обращение жителей по поводу несоблюдения температурного режима жилого строения. Подача заявления в исполком обусловливается отсутствием полномочий у компании для проведения крупных работ по ремонту отопительной схемы. Образцы жалоб можно скачать на портале муниципалитета.

Служба защиты потребителей вправе обратить внимание на претензию жильцов, если местные институты власти бездействуют, либо ограничиваются отписками.

Пример обращения в Роспотребнадзор находится здесь.

Судебная инстанция представляется последней, где жители могут обжаловать бездействие теплосети и подать иск для выплаты моральной или материальной неустойки. Последняя может образоваться из-за отсутствия напора теплового агента и причинения убытка.

Образец иска на УК о предоставлении некачественных услуг находится тут.

Рабочее давление в системе отопления многоквартирного дома должно соответствовать установленным законодательством нормативам. Его несоблюдение приводит к выходу оборудования из строя, порыву трубопроводов и радиаторов. При обращении к управляющей организации или ее бездействии, жители вправе обратиться к государственным институтам власти.

Посмотрите видео: «Какое давление в системе отопления многоэтажного дома должно быть.»

Давление, которое должно быть в системе отопления многоквартирного дома, регламентируется СНиПами и установленными нормами. При расчете берут во внимание диаметр труб, типы трубопровода и отопительных приборов, расстояние до котельной, этажность.

Содержание

Виды давления

Говоря о давлении в системе отопления, подразумевают 3 его вида:

1. Статическое (манометрическое). При выполнении расчетов его принимают равным 1атм или 0,1 МПа на 10 м.
2. Динамическое, возникающее при включении в работу циркуляционного насоса.
3. Допустимое рабочее, представляющее собой сумму двух предыдущих.

В первом случае это сила давления теплоносителя в радиаторах, запорной арматуре, трубах. Чем выше этажность дома, тем большее значение приобретает этот показатель. Чтобы преодолеть подъем столба воды применяют мощные насосы.

Второй случай — это давление, возникающее в процессе движения жидкости в системе. А от их суммы — максимального рабочего давления, зависит работа системы в безопасном режиме. В многоэтажном доме его величина достигает 1 МПа.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

Давление в летний период

В период, когда отопление бездействует как в теплосети, так и в системах отопления поддерживается давление, величина которого превышает статическое. В противном случае в систему попадет воздух и трубы начнут коррозировать.

Минимальное значение этого параметра определяется высотой здания плюс запас от 3 до 5 м.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

• Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
• Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
• Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

Внимание: самой удаленной точкой трубопровода является угловая комната, следовательно, давление здесь самое меньшее.

Минимальное давление

Из условия, когда перегретая вода в системе отопления не вскипает, принимается минимальное давление.

Температура воды, градусов С	Минимальное давление ,атм
130	1,8
140	2,7
150	3,9

Определить его можно следующим образом:

К высоте дома (геодезической) добавляют запас приблизительно 5 м, чтобы избежать завоздушивания, плюс еще 3 м на сопротивление системы отопления внутри дома. Если на подаче давление недостаточное, то батареи на верхних этажах останутся непрогретыми.

Если взять 5-этажный дом, то на подаче минимальное давление должно иметь значение:

5х3+5+3=23 м = 2,3 ата = 0,23 Мпа

Перепад давления

Чтобы отопительная система нормально выполняла свои функции, перепад давлений, представляющий собой разность между его величинами на подаче и обратке, должен быть определенной и постоянной величины. В числовом выражении он должен быть в пределах от 0,1 до 0,2 МПа.

Отклонение параметра в меньшую сторону свидетельствует о сбое в циркуляции теплоносителя по трубам. Колебание в сторону увеличения показателя — о завоздушивании отопительной системы.

В любом случае нужно искать причину изменения, иначе отдельные элементы могут выйти со строя.

Если давление упало, то проверяют на наличие утечек: отключают насос и наблюдают изменения статического давления. Если оно продолжает снижаться, то ищут место повреждения путем последовательного выведения из схемы разных участков.

В случае, когда статический напор не меняется, то причина кроется в неисправности оборудования.

Стабильность перепада рабочего давления изначально зависит от проектировщиков, от выполненных ими расчетов по гидравлике, а затем правильного монтажа магистрали. Нормально функционирует отопления многоэтажки, при монтаже которого учтены следующие моменты:

• Подающий трубопровод, за редким исключением, находится вверху, обратный внизу.
• Разливы выполнены из труб сечение от 50 до 80 мм, а стояки и подвод к батареям — от 20 до 25 мм.
• В отопительную систему в байпасную линию насоса или перемычку, соединяющую подачу и обратку врезаны регуляторы, гарантирующие, что даже при резких перепадах давления завоздушивание не появится.
• В схеме теплоснабжения присутствует запорная арматура.

Идеальных условий эксплуатации отопительной системы не существует. Всегда есть потери, снижающие показатели давления, но все же они не должны выходить за пределы регламентированными Строительными нормами и правилами РФ СНиП 41-01-2003.

Работа водяных сетей теплоснабжения характеризуется двумя основными параметрами – температурой и расходом теплоносителя. Но есть и третья величина, нередко привлекающая внимание жителей многоквартирных и частных домов, — давление в системе отопления. Главный вопрос – каким оно должно быть для нормального функционирования всех отопительных приборов – радиаторов, теплых полов и так далее. Поскольку однозначного ответа не существует, мы решили разъяснить суть проблемы в рамках данной публикации.

Ознакомительная информация по теме

Первым делом предлагаем рассмотреть, зачем создавать в трубопроводах избыточное давление (выше атмосферного) и в чем оно измеряется. Начнем с конца: величину напора воды в закрытой системе отопления принято отображать в таких единицах:

• 1 Бар = 10 м водного столба;
• 1 МПа равняется 10 Бар или 100 м вод. ст.;
• 1 кгс/см² – то же, что и 1 техническая атмосфера (Атм.) = 0.98 Бар.

Для справки. Килограмм-сила на см² — размерность, часто используемая во времена СССР. На данный момент давление принято измерять в более удобных метрических единицах – МПа или Bar.

Далее, представьте себе трехэтажный коттедж с высотой потолков 3 м, который необходимо обогревать в зимний период. Для этого на обоих этажах выполняется установка батарей, подключенных к общему стояку, идущему от котла, что и показано на схеме. Реальное давление в получившейся закрытой системе отопления сложится из трех составляющих:

1. Столб воды в трубопроводе давит с силой, равной его высоте. В нашем примере это 6 м или 0.6 Бар (0.06 МПа).
2. Напор, создаваемый циркуляционным насосом. Он заставляет теплоноситель двигаться с нужной скоростью и преодолевать сопротивление трех сил: тяжести, трения жидкости о стенки труб и препятствия в виде арматуры и фитингов (сужений, тройников, поворотов и тому подобное).
3. Дополнительный напор, возникающий от теплового расширения жидкости. Практика показывает, что холодная вода с температурой 10 °С после нагрева до 100 °С прибавляет около 5% от первоначального объема.

Примечание. Статическое давление столба жидкости изменяется в зависимости от места измерения. При отключенном насосе манометр в нижней точке системы покажет максимальное значение – 0.6 Бар, а в верхней – ноль.

Очень важный момент. Чтобы подать в помещения требуемое количество тепла, необходимо обеспечить нужную температуру воды и ее расход – два основных параметра работы водяного отопления. Возникающий при этом напор – лишь следствие работы системы, а не причина. Теоретически, он может быть каким угодно, лишь бы выдержали радиаторы и котельная установка.

Отсюда возникает понятие, что такое рабочее давление в системе отопления: это максимально допустимое значение, прописанное в технической документации оборудования – котла или батарей. Нормативные документы требуют, чтобы в частных домах оно не превышало 0.3 МПа, хотя некоторые дешевые агрегаты не способны выдержать и 0.2 МПа.

Зачем поднимать давление

Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:

1. Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
2. Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.

Для справки. Согласно нормативам, оптимальная разность напора в подающем и обратном трубопроводе должна лежать в пределах 0.05—0.1 Bar, максимум – 0.2 Bar. Если показания 2 манометров, установленных на магистрали, отличаются больше, то система спроектирована неправильно либо нуждается в ремонте (промывке).

Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.

Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:

• для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
• чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
• теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.

Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.

Напор в трубах многоквартирных домов

Из содержания предыдущих разделов становится понятно, что величина набора в трубопроводах центрального отопления высотных домов зависит от этажа, на котором расположена квартира. Ситуация следующая: если жильцы первых двух этажей могут приблизительно ориентироваться по манометру, установленному в подвальном тепловом пункте, то реальное давление в остальных жилищах остается неизвестным, поскольку оно падает с каждым метром подъема воды.

Примечание. В новостройках с поквартирной разводкой отопления от общего стояка, где оборудованы поэтажные тепловые пункты, можно контролировать давление теплоносителя на входе в каждую квартиру.

Более того, знание величины напора в централизованной сети не несет практической пользы, поскольку хозяин не может на него повлиять. Хотя некоторые рассуждают так: если давление в магистрали упало, значит, тепла поступает меньше, что является ошибкой. Простой пример: перекройте в подвале кран обратной линии и вы увидите скачок стрелки манометра, но при этом движение воды остановится и подача тепловой энергии прекратится.

Теперь конкретно о цифрах. Диаметры сетей теплоснабжения и мощность подающих от котельной насосов рассчитывается так, чтобы обеспечить подъем нужного количества теплоносителя вплоть до последнего этажа. Это значит, что на входе в многоэтажный дом рабочее давление в системе отопления составит:

• в старых пятиэтажках, где по сей день встречаются чугунные радиаторы, — не более 7 Бар;
• в девятиэтажных зданиях советской постройки минимальный показатель составляет 5 Bar, а максимальный зависит от близости котельной с насосами, но не выше 10 Bar;
• в высотках – не более 15 Бар.

Для справки. Минимум 1 раз в году трубопроводы и отопительные приборы должны подвергаться испытаниям под напором, на 25% больше рабочего. Но в реальной жизни коммунальщики не рискуют проверять домовые системы и ограничиваются испытаниями наружных сетей теплоснабжения.

Представленная информация несет пользу только в плане выбора новых радиаторов и полимерных труб. Понятно, что в зданиях повышенной этажности не следует монтировать чугунные и стальные панельные батареи, рассчитанные максимум на 1 МПа, о чем подробно рассказывается в нашем руководстве по выбору и на видео от эксперта:

Показатели давления в частном доме и причины его падения

В закрытых системах отопления загородных домов и коттеджей принято выдерживать следующие величины давления:

• сразу после заполнения отопительной сети водой и выпуска воздуха манометр должен показывать 1 Bar;
• после прогрева до рабочей температуры минимальный напор в трубах составляет 1.5 Bar;
• в процессе эксплуатации в разных режимах показатели могут изменяться в пределах 1.5—2 Bar.

Важный момент. Мы не зря указали, какое давление следует обеспечить при холодной системе отопления. Дело в том, что подавляющее большинство импортных газовых котлов, оборудованных современной автоматикой, рассчитано на запуск при минимальном напоре 0.8—1 Бар и при его отсутствии просто не включится.

О том, как правильно удалить воздух из отопительных магистралей и создать потребную величину давления, рассказывается в отдельной инструкции. Здесь же мы перечислим причины, почему после благополучного пуска в эксплуатацию показатели напора могут снижаться, вплоть до автоматического отключения настенного котла:

1. Из трубопроводной сети, теплого пола и каналов отопительного оборудования выходят остатки воздуха. Его место занимает вода, что и фиксирует манометр падением до 1—1.3 Бар.
2. Из-за негерметичности золотника опорожнилась воздушная камера расширительного бака. Мембрана вытягивается в обратную сторону и емкость заполняется водой. После нагрева давление в системе подскакивает до критического, отчего происходит сброс теплоносителя через предохранительный клапан и напор снова падает до минимума.
3. То же, только после прорыва мембраны расширительного бачка.
4. Мелкие протечки на стыках трубопроводной арматуры, фитингов либо самих труб в результате повреждения. Пример – греющие контуры теплых полов, где течь может долго оставаться незаметной.
5. Прохудился змеевик бойлера косвенного нагрева или буферной емкости. Тогда наблюдаются скачки давления в зависимости от работы водоснабжения: краны открыты – показания манометра падают, закрыты – поднимаются (водопровод поддавливает через трещину теплообменника).

Подробнее о причинах перепадов напора и способах их устранения расскажет мастер в своем видео:

Заключение

Как видите, важность давления в централизованных сетях теплоснабжения несколько преувеличена. Пусть даже хозяин квартиры осведомлен, что у него в трубах должно быть 0.7 МПа, но это ему мало что дает. Кроме правильного подбора радиаторов и труб для замены магистралей.

В частном доме картина иная: показания манометра, да еще лужица около предохранительного клапана служит индикатором мелких либо существенных неисправностей. Эти вещи необходимо отслеживать и вовремя реагировать подпиткой системы, чтобы поднять давление до нормы. Не стоит забывать и о расширительном бачке – вовремя подкачивать воздушную камеру и следить за целостностью мембраны.

Отопительная система высотных зданий представляет собой сложную конструкцию, которая способна нормально функционировать только в том случае, если будут выдержаны основные параметры. К ним относится и давление в системе отопления многоэтажного дома. От его значения зависит не только качество теплоотдачи, но и надёжность работы. При правильном контроле этого показателя значительно снизится риск появления аварий.

1 Общие сведения</span></h2>

Для того чтобы определить, какое давление в отопительной системе многоэтажного дома, необходимо подробно изучить разновидности этого показателя и его стандартные значения. Такая информация поможет организовать нормальную работу центрального отопления здания и избежать каких-либо проблем.

РекомендуемПонятие давления в системе при отоплении частного дома

1.1 Основные виды</span></h3>

Специалисты по обслуживанию высотных домов выделяют 2 вида давления в центральной системе. Каждый из них нужно тщательно контролировать, так как малейшие отклонения от нормы могут стать причиной уменьшения температуры теплоносителя и некачественного обогрева жилого помещения.

‘ >Самотечная система отопления в доме

Главные виды:

1. 1. Опрессовочное. Под этим названием подразумевается давление, создаваемое в системе во время проведения различных испытаний на работоспособность. Такое тестирование выполняется только после ремонта или монтажа труб. Кроме этого, проверку показателей проводят перед началом отопительного сезона. Во время испытаний намеренно повышается нагрузка на отдельные элементы системы, что позволяет выявить нарушения целостности и проходимости труб.
2. 2. Рабочее давление в системе отопления многоквартирного дома. Это показатель, при котором система должна качественно функционировать на протяжении долгого отопительного сезона.

В свою очередь, рабочий показатель включает в себя 2 составляющие. Они также требуют особого внимания со стороны коммунальных служб, так как серьёзно влияют на процесс поддержания комфортной температуры в квартирах.

Виды рабочего параметра:

1. 1. Статическое. Этот показатель характеризует давление, которое возникает при помощи естественного напора теплоносителя, поднимающегося по трубам к верхним этажам здания. Величина этого параметра зависит от высоты дома и количества квартир в нём.
2. 2. Динамическое. Так называют специально созданное давление, возникающее из-за воздействия циркуляционных насосов на поток теплоносителя.

РекомендуемСбросной предохранительный клапан в системе отопления

1.2 Требования и реальная величина</span></h3>

Каждый владелец квартиры в высотном здании хочет, чтобы в холодное время года температура поддерживалась на определённом комфортном уровне. Это зависит от того, какое давление в системе отопления дома (многоэтажного).

Все современные здания оснащены отопительной системой, соответствующей требованиям СНиП (строительные нормы и правила) и ГОСТ (государственный стандарт). В этих документах прописан температурный диапазон, который должен обеспечиваться при помощи центрального отопления. Допустимый параметр составляет от 20 до 22 градусов. При этом влажность воздуха должна быть в пределах от 30 до 45%.

Чтобы соблюсти все требования и нормы, необходимо учесть некоторые особенности здания и максимально точно рассчитать требуемое давление в системе. Эти мероприятия позволят значительно снизить потери тепла.

‘ >Заклинил шаровый кран, как перекрыть? / Jammed ball valve, how to block?

Стандартные рабочие показатели для многоэтажных зданий:

1. 1. До 5 этажей — от 2 до 4 атмосфер.
2. 2. От 6 до 10 — 5−7 атмосфер.
3. 3. Более 10 или 12 атмосфер.

Однако реальные цифры сильно отличаются от заданных. На величину этого параметра оказывают влияние различные факторы, которые могут уменьшать показатели в несколько раз.

Снижение параметра обусловлено следующими аспектами:

1. 1. Плохое состояние и низкая мощность устройств, использующихся для подачи теплоносителя.
2. 2. Диаметр труб, по которым жидкость циркулирует в помещении. При увеличении этого показателя снижается рабочее давление.
3. 3. Расположение квартиры относительно стояка. В отдельных случаях комнаты значительно удалены от центральной трубы, что негативно повлияет на величину давления.
4. 4. Продолжительность эксплуатации нагревательных приборов и труб. Со временем увеличивается степень их износа и уменьшается давление.

РекомендуемРасширительный бачок в системе отопления закрытого типа

2 Перепады давления</span></h2>

Какое бы давление в трубах отопления ни использовалось, необходимо стараться избегать его резких перепадов. Нормативная документация допускает небольшие отклонения от нормы, которые могут составлять от 0,1 до 0,2 МПа.

2.1 Причины возникновения скачков</span></h3>

Во время отопительного сезона вся система работает под большой нагрузкой. Из-за этого появляются различные факторы, которые могут резко поднять или снизить давление. Их обязательно нужно брать во внимание не только в зимнее время, но и при выполнении осенних подготовительных мероприятий.

‘ >Как подают отопление в многоквартирном доме…

Основные причины перепадов давления в центральной системе:

1. 1. Засорение внутренней поверхности радиаторов и труб. Это наиболее часто встречающаяся проблема, характерная не только для старых зданий, но и для новых жилых домов. Внутри труб скапливается различный мелкий мусор и появляются известковые отложения. Из-за них уменьшается диаметр, что приводит к резкому снижению давления.
2. 2. Выход из строя циркуляционных насосов или длительное отсутствие электроэнергии в котельной.
3. 3. Образование дефектов системы отопления (мелкие отверстия, трещины). Следствием этого становится утечка теплоносителя, которая влечёт за собой снижение давления.
4. 4. Резкое повышение показателей наблюдается при воздействии низких температур на элеваторные узлы, выполняющие функцию распределения теплоносителя по стоякам.
5. 5. Ошибочные действия владельцев квартир. Очень часто жители многоэтажного дома выполняют самостоятельную замену труб, используя элементы большого или маленького диаметра. Кроме этого, они устанавливают дополнительные секции батарей и делают вывод радиаторов на балкон.
6. 6. Воздушные пробки. После запуска системы отопления очень важно спустить весь скопившийся воздух. Если этого не сделать, то ухудшится циркуляция жидкости, что приведёт к перепаду давления.
7. 7. Теплоноситель низкого качества. Недобросовестные коммунальные службы, которые отвечают за отопление, часто снижают свои расходы за счёт использования некачественной жидкости. Это негативно сказывается на состоянии всей системы и приводит к перепадам.
8. 8. Ремонтные и профилактические работы. Перед стартом отопительного сезона проводится опрессовка системы, что становится причиной увеличения или уменьшения различных показателей. Негативное действие также оказывает замена труб и радиаторов.
9. 9. Гидроудары (неожиданные кратковременные увеличения давления). Они могут возникать из-за различных факторов, которые невозможно проконтролировать.

‘ >Как устроено ГВС в многоэтажке

В последнее время жильцы многоквартирных домов стали переходить на автономное отопление. Для осуществления этой процедуры нужны большие финансовые затраты, окупающиеся только через несколько лет. В автономных системах также могут происходить резкие перепады давления. Их причиной становятся такие факторы:

1. 1. Утечка теплоносителя на входе в воздухоотводчик или радиатор. При выявлении проблему необходимо устранить за максимально короткий промежуток времени. В противном случае произойдёт резкое снижение давления, что может вывести из строя дорогостоящую конструкцию.
2. 2. Повреждение защитной мембраны расширительного бака. Эта проблема возникает из-за ошибок в расчётах и приводит к полному или частичному разрушению важного элемента устройства. Следствием этого станет резкий скачок давления.
3. 3. Воздушные пробки. В этом случае падение давления может вызвать химическая реакция, сопровождающаяся выделением большого количества газа. Из-за него образуется пробка, которую необходимо удалять при помощи воздухоотводчика.
4. 4. Поломка котла. Она возникает в результате использования некачественного теплоносителя, который образует нерастворимые отложения. Самостоятельно устранить неисправность может только высококвалифицированный специалист, имеющий опыт подобной работы.
5. 5. Установление чрезмерно высокой температуры нагрева жидкости. Если на улице не слишком холодно, то не рекомендуется сильно греть теплоноситель. Из-за такого воздействия он может закипеть, что приведёт к снижению работоспособности всей системы.
6. 6. Появление засоров, препятствующих нормальной циркуляции жидкости. Из-за уменьшения диаметра трубы рабочее давление падает, а на участке до засора — резко возрастает.
7. 7. Накипь. При длительном воздействии высоких температур на теплоноситель низкого качества появляется осадок, который постепенно превращается в накипь на внутренних стенках. Она сужает проходное отверстие и влечёт за собой уменьшение давления.

‘ >Повышение давление воды в квартире и доме с помощью насоса

2.2 Методы борьбы</span></h3>

Перепады давления в трубах отопления многоквартирного дома должны предотвращать не только работники специальных служб, но и сами владельцы квартир. Для этого необходимо выполнять простые действия и соблюдать все предусмотренные правила. Только так можно снизить риск возникновения перепадов и исключить вероятность негативного воздействия на различные элементы системы.

Основные способы борьбы с проблемой:

1. 1. Во всех современных домах стояки и отопительный контур квартиры формируется из труб диаметром от 25 до 33 миллиметров. При необходимости полной или частичной их замены следует использовать элементы того же размера.
2. 2. Рекомендуется периодически проводить визуальный осмотр радиаторов, труб и мест их соединения. При обнаружении каких-либо дефектов следует обратиться в ремонтные службы или самостоятельно устранить поломку. Последний вариант можно использовать только в тех случаях, если есть необходимые инструменты и опыт проведения подобной работы.
3. 3. После каждого запуска системы (начало отопительного сезона, устранение мелких неисправностей или крупных аварий) нужно спускать воздух из всех радиаторов, расположенных в квартире. В большинстве случаев эту работу должны выполнять жители верхнего этажа дома.
4. 4. Для того чтобы избежать негативных последствий гидроударов, необходимо установить редуктор давления. Врезается он в трубу, которая подаёт теплоноситель в помещение.

Давление в отопительном контуре многоэтажного дома нуждается в постоянном контроле и поддержании на оптимальном уровне. При правильной эксплуатации всех элементов и соблюдении рекомендаций профессионалов можно избежать перепадов и обеспечить качественную работу всей системы. Это поможет создать в каждой квартире комфортные температурные условия для людей.

‘ >Двухтрубная система отопления, разные схемы (схема Тихельмана)Фото Используемые источники:

• https://moiprava.pro/zhilyo/zhaloby/davlenie-v-sisteme-otopleniya
• https://udobnovdome.ru/davlenie-v-sisteme-otopleniya-mnogoetazhnogo-doma/
• https://otivent.com/davlenie-v-sisteme-otoplenija-chastnogo-doma
• https://oventilyacii.ru/otoplenie/davlenie-v-sisteme-otopleniya.html
