Какие краны лучше ставить на радиаторы отопления: рекомендации и инструкции

Для чего нужны краны на радиаторах

Для общего понимания немного уточним терминологию. У нас в простонародье кранами называют любое водопроводное устройство, где имеется рукоятка для ручного управления потоком воды. На самом деле технически правильно называть кран запорной арматурой, но не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования ее количества существуют другие устройства – вентили и клапаны. Причем для батарей используются все эти изделия.

На подводящих трубопроводах к отопительным приборам размещают запорно — регулирующую арматуру с целью:

• отключения батареи в периоды года, когда на улице еще не слишком холодно или по другим причинам;
• закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
• ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.

Пункт первый списка хорошо иллюстрирует, как установка кранов на батареи связана с энергосбережением. Ситуация, когда система центрального теплоснабжения включена в теплый период не редкость. На улице еще достаточно тепло, а радиаторы уже пышут жаром, в доме духота. При наличии крана проблема решается одним поворотом рукоятки. А когда на подъезд или весь дом установлен счетчик тепловой энергии, то этим же движением вы перекрываете течение денежных средств из семейного бюджета на счет теплоснабжающей организации.

То же самое происходит и в частном доме, оборудованном индивидуальным источником тепла. Краны позволяют отключить часть радиаторов в жилых комнатах или временно использующихся технических помещениях, например, в гараже. Не менее важно для экономии и периодическая промывка отопительных приборов. Ведь что происходит: загрязненная изнутри батарея отдает меньше тепла в комнату, а значит, в обратный трубопровод уходит теплоноситель с более высокой температурой.

Этот теплоноситель пойдет обогревать жилье ваших соседей, а у вас в квартире будет ощущаться недостаток тепла. Когда речь идет о частном доме, то вода возвращается обратно в котел и потерь никаких нет. Но в помещениях-то становится прохладнее и для получения нужного количества тепла вам придется поднять температуру системы отопления, увеличив расход топлива теплогенератором. Процесс загрязнения коварен, поскольку занимает какое-то время и заметен становится только во время увеличения затрат на обогрев здания.

Применение ручных регулирующих вентилей или автоматических клапанов с термоголовками дает возможность экономить энергоносители во время отопительного периода за счет поддержания необходимой температуры воздуха в помещениях. Ручные вентили для радиаторов позволяют отрегулировать расход теплоносителя при настройке системы, чтобы он не выходил за пределы расчетного. Клапаны с термоголовками управляют потоком жидкости в автоматическом режиме, уменьшая или увеличивая проходное сечение в зависимости от температуры воздуха в комнате.

Виды кранов для отопительных приборов

На данный момент существуют следующие разновидности кранов для радиаторов:

• шаровые полнопроходные прямые и угловые из латуни;
• шаровые полнопроходные из полипропилена;
• вентили регулировочные;
• термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самый распространенный вид запорных устройств – это шаровые краны, изготавливаемые из латуни или полипропилена. Главным элементом в них является стальной шар с выборкой соответствующего диаметра для прохода воды. Он прикреплен к штоку, вращением которого и осуществляется перекрывание теплоносителя. При открытом положении крана выборка в шаре совмещается с внутренним проходом изделия, в закрытом — поворачивается относительно него на 90º. Направление потока при этом не изменяется.

Для справки. Некоторые известные производители предлагают запорную арматуру, в которую вмонтирован сливной кран для опорожнения радиатора или участка трубопровода.

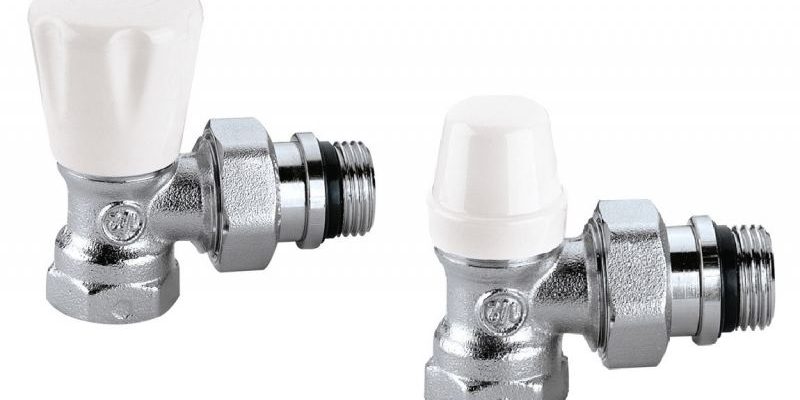

Ручной вентиль на батарею представляет собой конструкцию, где жидкость дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.

Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.

Установка кранов на батареи отопления

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

• в системах централизованного теплоснабжения;
• в частных домах и квартирах с индивидуальным источником тепла;
• в многоквартирных домах, оборудованных индивидуальной котельной.

Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

Заключение

Выполнить монтаж крана на радиатор в принципе несложно. Но чтобы не переделывать эту работу ежегодно, а то и во время отопительного сезона, надо изначально правильно выбрать изделие к условиям эксплуатации. Осуществляя выбор, не забывайте сверять рабочее давление кранов и вентилей с параметрами своей системы отопления.

На первый раз может показаться, что выбрать оборудование для отопления простое дело. Однако разновидностей кранов для радиаторов отопления множество, что и заставляет задуматься над выбором, особенно тех, кто мало разбирается в таком деле. Постараемся помочь хоть поверхностно разобраться в этой задаче.

Функциональность

Любая деталь отопительной системы нуждается в регулировке и своевременном обслуживании. Радиаторные элементы предназначены для:

• Абсолютного перекрытия отопительного приспособления от всей системы.
• Регулирования протока носителя тепла через основные элементы системы.
• Контролирования расхода тепла в зависимости от внешних факторов.
• Освобождения от воздуха батарей и труб.

Существует множество ситуаций, когда без отключения потока, просто не обойтись. Например, при функционирующем отоплении в теплые дни в жилье становится жарко, либо есть необходимость в ремонте, замены или промывки элементов отопления. Отсутствие запорной детали не даст произвести какие-либо действия с батареей.

Разновидности

Далее приводится список видов запорной и регулировочной арматуры:

• Угловой и прямой кран для радиатора с полуоборотом и шаровым механизмом. Используемые материалы для них: латунь, бронза либо полипропилен со вставкой из металла.
• Вентили для балансировки отопления прямого и углового типа.
• Регулировочные краны с термостатическими клапанами.
• Приспособления для спуска воздуха ручного и автоматического типа.
• В данное время не затруднительно найти магазин где можно купить кран для радиатора любого вида.

Рассмотрим подробнее, какие механизмы лучше всего устанавливать на батареи в разных ситуациях.

Установка шаровых вентилей

Стандартный кран с шаровым механизмом переключается лишь на два положения, то есть либо закрывает, либо открывает поток. Регулировка протекания носителя тепла через радиатор при помощи его невозможна. «>»>»>»>»>»>»>»>»>

Можно найти фото простой схемы подключения отопительного прибора с такими видами кранов радиатора. Эта схема станет наилучшим вариантом подключения, без возможности регулирования, батарей к стоякам квартирного отопления. В произведении балансировки все равно нет надобности, а устанавливать термостатический клапан нет смысла из-за не качественного носителя тепла.

Вместо сливного крана радиатора шарового типа на выходе можно установить запорный клапан, он отличается только внешним видом.

От компоновки всех элементов отопления зависит какой можно установить кран с обычным покрытием или декоративным, возможен вариант углового типа. При выборе приспособления нужно учитывать характеристики рабочего давления, на которе рассчитано изделие, оно указывается на его корпусе либо в руководстве по эксплуатации. Оно обязано соответствовать давлению всей отопительной системе жилья. «>»>»>»>»>»>»>»>»>

Лучше выбирать для установки на батареи арматуру хорошего качества из латуни с толстыми стенами и соединением гайкой накидного типа. Такая гайка даст возможность быстро соединять и разъединять подводы не требуя вращения других элементов. Цены на краны для радиаторов доступны для каждого обывателя. Однотрубный стояк нужно оборудовать байпас с малым отклонением в сторону от главной трубы.

Балансировочный вентиль

Регулировочный вентиль отличается, по конструкции, от шарового тем, что им возможно постепенно перекрывать проходное отверстие несколькими оборотами. При этом после регулировки расположение вентиля возможно зафиксировать, чтобы нечаянно не нарушить настройки. Такой вид регулировочного устройства устанавливается на выходном отверстии из радиатора.

• •
  •

Чугунные радиаторы отопления: описание лучших моделей, монтаж и характеристики радиаторов (120 фото)

Промывка радиаторов отопления: продувка, прочистка и уход за системой отопления (115 фото)

Газовые конвекторы — выбор, особенности использования и отзывы владельцев (видео + 105 фото)

На подводе воды монтируют простое шаровое, а на обратную циркуляцию балансировочное устройство. Угловая либо прямая конструкция применяется в зависимости от расположения трубопроводов и оборудования. Важно при установке использовать детали с не зависимыми гайками. «>»>»>»>»>»>»>»>»>

Большое внимание надо уделить качеству литья и толщине латуни арматуры. В случае, если проложена система из полипропилена, не стоит приобретать ППР устройства, лучшим вариантом стонет установить переходники и качественные изделия из металла. Данные устройства устанавливаются на все батареи, помимо самого крайнего к тупику системы.

Вентили с термостатическими клапанами

Такие модификации вентилей считаются наилучшими, для отопительных систем частных зданий. Настроенная на конкретную температуру воздуха, термическая головка определяет режим открывания либо закрывания проходного отверстия штоком клапана. Так образуется автоматическое контролирование теплоносителя, который проходит через отопительный элемент.

• Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)
• Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)
• Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)

Данные детали устанавливаются на подводе к батарее, с обратной ставится балансировочное устройство. Балансировка системы не будет осуществляться автоматически термическими головками, установка вентилей необходима при любой ситуации.

Заключение

В зависимости от определенных условий в каждой отдельно взятой ситуации, можно определить какого типа устанавливать арматуру отопления.

Если нет надобности в регулировке, то можно подсоединить отопители через обычную арматуру запорного типа, которая будет срабатывать лишь на выключение прибора.

Регулировка либо автоматический режим температуры в жилье нуждается в установке соответствующих элементов.

Фото кранов на радиаторы

• •
  •

Обвязка радиаторов отопления — схемы подключения и варианты выбора способа подключения (чертежи + 90 фото)

Водяные конвекторы отопления: плюсы, минусы и виды конвекторов. Советы экспертов по выбору и применению водяных конвекторов (135 фото и видео)

Какие радиаторы отопления лучше: обзор лучших моделей для квартиры и частного дома (115 фото)

Оглавление

Функция крана для радиатора

Разновидности кранов в зависимости от принципа действия и целевого назначения

Большинство современных радиаторов способны выполнять свои основные функции без использования дополнительных элементов. Но существуют ситуации, при которых кран на радиатор для отопления просто незаменим. Это происходит, когда нужно установить, убрать или заменить батарею, проверить ее работоспособность, протестировать после монтажа либо провести другие работы.

Регулировочный смеситель помогает частично перекрыть тепловую подачу во время промывания или профилактической диагностики различных элементов системы. Это позволяет заметно сократить время, потраченное на ремонтные работы, поскольку не понадобится полностью сливать воду во всей отопительной системе.

Кран также дает возможность остановить работу батареи в одном помещении, если эту комнату не нужно отапливать в течение определенного периода. При помощи устройства можно регулировать подачу тепла в автоматическом либо ручном режиме, убирать воздушные пробки из батарей, из-за которых система не будет нормально функционировать.

Виды кранов для отопительных приборов

На данный момент существуют следующие разновидности кранов для радиаторов:

• шаровые полнопроходные прямые и угловые из латуни;
• шаровые полнопроходные из полипропилена;
• вентили регулировочные;
• термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самый распространенный вид запорных устройств – это шаровые краны, изготавливаемые из латуни или полипропилена. Главным элементом в них является стальной шар с выборкой соответствующего диаметра для прохода воды. Он прикреплен к штоку, вращением которого и осуществляется перекрывание теплоносителя. При открытом положении крана выборка в шаре совмещается с внутренним проходом изделия, в закрытом — поворачивается относительно него на 90º. Направление потока при этом не изменяется.

Ручной вентиль на батарею представляет собой конструкцию, где жидкость дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку.

Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.

Какие краны лучше ставить на радиаторы отопления – правила выбора

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

• в системах централизованного теплоснабжения;
• в частных домах и квартирах с индивидуальным источником тепла;
• в многоквартирных домах, оборудованных индивидуальной котельной.

Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

Кран Маевского предназначен для ликвидации воздушной пробки

Краны на батарею для отопления делятся на несколько типов в зависимости от строения и принципа работы. Их можно устанавливать на радиаторы в частных и в многоквартирных домах, ориентируясь на тип конкретных батарей и отопительной системы в целом. В продаже можно найти угловые и прямые вентили с шаровым или полуоборотным механизмом, сделанные из латуни, бронзы либо полипропилена со вставками из металла.

Воздушный

Воздушные вентили или краны Маевского применяются для ликвидации воздуха из отопительной системы, который поступает туда с водой и понижает эффективность нагрева. Поскольку воздух обычно накапливается в верхней точке, кран устанавливают на батарее сверху. Такие устройства обладают низкой пропускной способностью, поэтому их обычно монтируют на современные радиаторы последнего поколения, сделанные из стали либо алюминия.

Предлагаем ознакомиться  Какая должна быть температура батарей в квартире, нормативы

Угловой

Запорный угловой кран устанавливается на выходе из радиатора

Угловой кран для батарей отопления относится к балансировочному типу. Он закрывается и открывается при помощи одного оборота, сдвигаясь на несколько миллиметров, что позволяет легко фиксировать его в нужном положении.

Запорный кран углового типа устанавливается на выходе из радиатора, подходит для двухтрубной и однотрубной отопительной системы. Сделан с учетом конструктивных особенностей стандартных радиаторов и помогает проводить различные операции во время монтажа и ремонтных работ. При установке таких кранов нужно обязательно использовать американки и другие необходимые инструменты.

С регулировкой

Регулировочный вентиль позволяет менять температуру радиатора

Вентили с регулировкой помогают управлять потоком воды и менять температуру в комнате, поддерживая ее на оптимальном режиме. Терморегулирующий кран представляет собой простой сифон, внутри которого находится емкость с газом либо жидкостью. Когда температура повышается, газ либо жидкость начинают расширяться и давят на шток.

Далее он опускается и перекрывает доступ воды внутри радиатора. При снижении температуры шток начнет подниматься, что спровоцирует увеличение потока воды в батарее. Модели газового типа реагируют на смену температуры быстрее, при этом они не сильно отличаются по стоимости от стандартных водяных вентилей.

Шаровый

При повороте шарового крана подача воды в радиатор прекращается

Кран радиаторный шарового типа получил такое название благодаря своему механизму, который представляет собой небольшой шар с отверстием. Вентиль может находиться в двух положениях: закрытом и открытом. При повороте устройства на 90 градусов подача тепла по трубам прекращается. Шаровые вентили считаются самыми популярными и изготавливаются из различных материалов, чаще всего это латунь, бронза, сталь или полипропилен.

Стальные краны лучше выдерживают грязную горячую воду в центральном отоплении, реже ломаются

Для удобства эксплуатации и ремонта краны устанавливаются на каждом радиаторе

Перед началом работ необходимо удалить тепловой носитель из системы отопления. Владельцы частных домов могут сделать это без особых усилий, в квартире процедуру придется согласовать с управляющей компанией. Кран нужно ставить перед батареей и за особой перемычкой, соединяющей вход и выход теплоносителя, чтобы не прерывать процесс циркуляции.

Перед монтажом понадобится:

• выбрать подходящий участок для установки;
• наложить на резьбу крана уплотнитель, к примеру, ФУМ ленту;
• прикрутить кран;
• проверить все участки соединения на наличие протечек.

Перед покупкой крана нужно проверить, чтобы его диаметр соответствовал диаметру трубы, дополнительно уточняют и тип резьбы. Если кран ставят на трубу с открытой резьбой, ленту наматывают по часовой стрелке. Если ленты достаточно, чтобы завинтить резьбу, нужно приложить усилия. После окончания работ небольшие участки уплотнителя могут остаться на стыках, это нормальное состояние, характерное для качественной герметизации.

Если кран проворачивается слишком легко, значит слой уплотнителя чересчур тонкий. В такой ситуации добавляют дополнительное количество ФУМ ленты и плотно привинчивают кран к трубке.

После окончания работ обязательно проверяют соединение и заполняют систему водой при наличии высокого давления. Если не соблюсти это правило, неправильная герметизация способна спровоцировать затопление помещения. Чаще всего это происходит в многоквартирных домах, где системы отопления заполняются водой без предупреждений и обычно в будние дни.

Кран помогает осуществлять быстрый монтаж и профилактику радиатора, менять его температуру и проводить другие манипуляции, тратя на них гораздо меньше времени. Это незаменимая деталь, без которой невозможна полноценная работа современной радиаторной батареи.

<index>

Обязательным элементом сетей отопления, батарей и трубопроводов в доме является всевозможная запорная и регулирующая арматура, то есть различного рода краны для радиаторов отопления, вентили. Чтобы выбрать подходящее изделие и использовать его в конкретных условиях, нужно знать его особенности.

Предназначение. Характеристика

С помощью кранов обеспечивается эффективная работа водопроводов. Система отопления не может работать без этих устройств, а в некоторых ситуациях ее использование без них становится просто опасным.

Функции

Когда стояк дает течь, именно запорная арматура перекрывает воду, что дает возможность сделать ремонт и при этом не останавливать всю систему. Важной функцией также будет управление теплоотдачей батареи.

Минимальный набор для нормального функционирования обычной системы отопления состоит из нескольких видов запорной и регулирующей арматуры. При соединении к радиатору монтируются запорные шаровые краны на трубы подачи, на отвод и на байпас. На подачу устанавливается механизм для регулировки напора теплоносителя. Сам радиатор должен быть оснащен краном Маевского, чтобы стравливать воздух. Как видим, количество таких изделий существенное и это отнюдь не избыточный вариант.

Вся вместе указанная система позволяет:

• отключать радиатор без перекрытия всего контура для ремонта, замены, обслуживания;
• направлять весь носитель тепла через отопитель при отключенном байпасе;
• управлять мощностью напора через радиатор для снижения или повышения температуры;
• спускать воду, стравливать воздух;
• осуществлять защиту системы от гидравлических ударов, поломок;
• регулировать эффективность и уровень теплоснабжения, что экономит расходы на отопление.

Требования

Критериями видового разнообразия кранов, размещаемых на радиаторах отопления, являются: конструкция, принцип действия и материал. Важно знать, что механизмы такого типа разделяются на запорную и регулирующую арматуру. Какие лучше краны ставить? Нужно учитывать, что они имеют достаточно сложное устройство и должны отвечать ряду требований, чтобы функционировать в непростых условиях.

Стандартные требования:

• температура теплоносителя до 200°С;
• должны выдерживать давление в 16–40 Бар;
• высокая коррозионная стойкость;
• стойкость к механическим нагрузкам.

Для систем отопления такие механизмы изготавливаются более устойчивыми. Обычные краны и вентили для холодной воды нельзя ставить в отопительных батареях.

Виды

У каждого подключения свои особенности: есть обычные и угловые (для нижнего соединения) краны. Такое разделение позволяет максимально оптимизировать распределения труб при монтаже системы отопления. Особенности конструкции вентилей позволяют спрятать трубы за декором, в стяжке, смонтировать радиаторы в небольшом пространстве под оконным проемом.

В быту применяют обобщающее название – «краны». Но с технической точки зрения правильно различать:

• краны;
• вентили;
• задвижки;
• заслонки.

В отопительных системах также используются терморегуляторы, в радиаторах не рекомендуют использовать заслонки или задвижки – они быстро становятся неработоспособными. Если нужна запорная арматура, то лучшими для этого будут шаровые краны. Они имеют только два положения — закрыто/открыто. Для управления напором вручную предназначены вентили с конусом. Также есть механизмы для автоматической регулировки — это терморегуляторы с клапанами или конусами.

Шаровой кран

Это наиболее известный вид запорной арматуры. Внутри него есть гладкий шар, имеющий сквозное отверстие и способный поворачиваться на 90°С, таким образом, регулируя поток воды в трубе, перекрывать или открывать ее. Конструкция механизма обеспечивает ему минимальное сопротивление потоку в открытом состоянии. Он предназначен для работы в положении «полностью открыто» или «полностью закрыто», для быстрого перекрытия воды или, в некоторых случаях, ее слива. Промежуточные положения возможны, но запрещены.

Материалом для этих механизмов будут никелированная латунь и нержавеющая сталь, для металлопластиковых систем используются также и полимерные материалы. На рынке есть дорогие и качественные краны марок Danfoss, Giacomini, Bugatti. Для ограниченных финансовых возможностей предлагаются китайские и турецкие Valtec, Fado. Хорошее качество при низкой цене предлагает китайская AGUA-WORID.

Вентиль

Самый распространенный вид кранов — вентиль. Позволяет регулировать напор. Канал для потока внутри него перпендикулярный потоку жидкости в трубах подводки. Монтаж должен осуществляться с тщательным учетом маркировки, чтобы вода шла только в одном направлении.

Для отопительных систем есть вентили с коническим клапаном. Они наиболее эффективны для таких условий. Полностью открытый, он пропускает максимальное количество жидкости, что делает тепловую отдачу батареи эффективнее. Механизм позволяет уменьшать поток теплоносителя и снижать теплоотдачу, если помещение чересчур прогрето и, таким образом, контролировать температуру.

Есть такие их виды:

• регулировочные (прямые и угловые). Имеют ручное управление. Применяются в автономном отоплении. Ними нельзя точно отрегулировать теплоотдачу в связи с отсутствием шкалы и датчика определения температуры;
• оснащенные термоголовкой. Их конструкция позволяет блокировать или ограничивать повышение температуры посредством ручного или автоматического управления. Устанавливают на двух- и однотрубные системы. Регулировка осуществляется просто – необходимая температура устанавливается вручную с помощью ограничительного кольца;
• с терморегулятором. Устанавливается перед батареей. Поступление теплоносителя контролируется краном, смонтированным перед терморегулятором.

Вентильных кранов из пластика нет, они производятся из латуни, стали или комбинации этих материалов.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды. Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение.

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Полезные советы по выбору

Ниже описаны несколько особенностей для того, чтобы определиться, какие лучше изделия применить.

Механизм запирания

Терморегуляторы имеют два вида механизма запирания: клапанный и вентиль с конусом (шток). Последний предпочтительный он дает возможность плавной регулировки. Температура выставляется вручную с помощью ограничительного кольца механическим способом. Есть также электронные механизмы, они более автономные.

Лучше ставить шаровые вентили, чем задвижки, которые имеют ряд недостатков: сальник быстрее износится, зарастают отложениями, долго закрываются. Недостатки крана Маевского: низкая проходимость, для него требуется специальный ключ или отвертка, которой неудобно пользоваться. При случайном выкручивании его штока, закрутить его назад, преодолев напор воды, очень сложно. Вместо него рекомендуют ставить обычный вентиль или специальные автоматические радиаторные воздухоотводчики. Оптимальный и доступный по стоимости вариант, если требуется управление температурой – кран с термоголовкой.

Корпус и соединения

На батареи лучше ставить не стандартные шаровые краны, а полнопроходные. В жилых, домах и квартирах используют такие механизмы с муфтовым соединением.

Краны на радиаторы отопления лучше выбирать со стальным или бронзовым корпусом, но чаще всего ставят латунные, так как они дешевле. Имитацией латуни является силумин. Не стоит покупать изделие, изготовленное из него, это очень мягкий металл. Полимерные не менее надежные, но они имеют большие габариты. Для их замены нужно вырезать кусок трубы.

Более долговечными являются изделия с полимерными, а не резиновыми прокладками. Краны для регулировки теплоносителя на радиаторах отопления исключают возможность менять их, не спуская воду, это возможно делать с проходными кранами или с установленной американкой (в сторону батареи).

Наиболее качественными считаются изделия фирмы Itap (Италия), Danfoss. Приблизительный диапазон цен 700–2000 р. В среднем ценовом диапазоне есть изделия марки Oventrop – 550–950 р. Для ограниченного бюджета подойдет Luxor – 450–800 р., китайские или турецкие марки.

</index>

Гляньте это:

Как промыть батареи отопленияПричины популярности электрических масляных радиаторов отопленияИспользование электрических настенных радиаторов отопленияКонструкция электрорадиаторов отопления

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Постепенно становятся достоянием истории малоэффективные системы отопления, смонтированные с помощью обвязки стальными трубами, уложенными по телескопическому принципу.

Гравитационные силы, поддерживающие циркуляцию теплоносителя, не требовали вмешательства запорно-регулирующей арматуры в круговорот жидкости при замкнутом контуре. При необходимости ограничение протока на более коротких ветках достигалось плавным сужением диаметра трубопроводов.

Изменения в теплоснабжении, вызванные повсеместным внедрением закрытых систем при обогреве помещений, предполагающих принудительную циркуляцию и отопительные приборы, обусловили применение в монтажных схемах разнообразных кранов. На конструктивные особенности устанавливаемой арматуры для управления потоком теплоносителя оказывают влияние условия, при которых предполагается их эксплуатация.

Различают три концептуальных среды, где используются радиаторы:

1. Объекты, подключенные к централизованной (городской теплоцентрали) сети.
2. Многоквартирный дом с автономным котельным оборудованием.
3. Частное домовладение.

Радиаторы на балансе центрального теплоснабжения

В первом случае используются для подключения секционных или моноблочных приборов отопления преимущественно шаровые краны.

Этот тип запорной арматуры не предназначен для регулировки протока и служит только для отсечения радиатора от центральной системы.

К перекрытию полнопроходным краном прибегают по таким причинам:

• косметический ремонт в помещении, требующий доступа к стенам;
• регламентная промывка радиатора для удаления механических отложений (особенно это относится к чугунным батареям);
• аварийная ситуация, вызванная протечкой;
• замена отопительного прибора.

Информация о замене радиаторов отопления расположена здесь: https://teplo.guru/radiatory/ustanovka/zamena-batarei-v-kvartire.html

Приборы отопления в автономных системах общего пользования

Подключение квартиры к автономным котельным сопровождается, как правило, установкой приборов учета потребляемой тепловой энергии. Экономическая целесообразность обуславливает применение регулировочной арматуры для монтирования высокотемпературных и низкотемпературных (теплых полов) контуров отопления.

Различают два вида этих устройств: вентили и клапаны.

Регулировка клапанами предусматривает ручной режим (предварительную настройку) и автоматический процесс, управляемый посредством термостатической головки снимающей показания температуры с воздуха в обогреваемом помещении. При установке радиатора в нише или сложной конфигурации штор прибегают к использованию выносных датчиков для управления клапаном.

В комплект подключения батареи входит два запорных устройства. Верхний радиаторный клапан с термоголовкой и нижний отсекающий вентиль, доступ к запорному штоку в котором прикрыт декоративной заглушкой.

Отсекают проток теплоносителя в обратный трубопровод только при определенных обстоятельствах, поэтому обычное эксплуатационное состояние устройства – поднятый шток на максимальную высоту хода. Чтобы открыть или закрыть такой вентиль используют шестигранник.

При отсутствии перемычки в отопительном стояке отсечение радиатора лишает тепла соседей, поэтому при ремонте рекомендуется устанавливать байпас: https://teplo.guru/elementy/truby/baipas-2.html

Подключение радиаторов к отопительной системе в частном доме

Собственный котел, генерирующий тепловую энергию, позволяет экономить за счет программируемых блоков управления и зависимых от погоды датчиков.

Поэтому потребности монтировать на каждый прибор термостатический клапан нет.

Для регулировочной наладки системы достаточно установить радиаторный вентиль вверху (на подачу) и отсекающее устройство внизу всех батарей. Цена вентилей значительно ниже клапанов, а эффект достигается тот же за счет управления котельным оборудованием.

Особенности монтажа систем отопления на базе полипропилена

Организация обогрева помещений водяным отоплением, смонтированным посредством полипропилена, предусматривает использование, наряду с обычной запорно-регулирующей арматурой, вентиля и шаровые краны, изготовленные из полимера.

Принцип работы этих устройств не отличается от латунных аналогов. Более низкая цена на полипропиленовые вентили позволяет существенно снизить смету при обустройстве нового отопления.

Удобное подключение радиаторов

В большинстве отопительных приборов предусмотрены технологические отверстия с внутренней резьбой для подключения к магистральным трубопроводам, поэтому радиаторные «краники» независимо от принципа работы и назначения оборудуются специальным разъемным соединением – американкой.

Она представляет собой штуцер с наружной резьбой, который надежно стыкуется конусным окончанием с седельной зоной арматурного корпуса. Фиксацию и быстрый разъем обеспечивает накидная гайка.

[advice]Обратите внимание: подключение отопительного прибора предполагает ввинчивание штуцера американки в радиатор. Для этого понадобится в зависимости от формы внутреннего сечения у американки шестигранник или специальный многоступенчатый ключ.[/advice]

Конфигурация запорной арматуры: прямая и угловая

Эстетическую привлекательность интерьера портят коммуникации инженерных систем.

Стремление максимально спрятать с помощью штроб отопительные трубопроводы побудило производителей наводнить потребительский рынок угловыми моделями запорно-регулирующей арматуры.

Такой тип вентилей, шаровых кранов используется также при наружной разводке для монтажа радиаторов, расположенный в нишах под оконными проемами.

Таким образом, отвечать на вопрос, какой тип или вид запорных устройств лучше ставить на радиаторы отопления, необходимо после детального учета различных факторов.

Прежде всего, выбор зависит от источника тепловой энергии и целей, которые преследуются установкой «краников». Существенную роль играет в подборе арматуры удобство при выполнении монтажных работ.

Для удаления воздушной пробки из радиатора отопления рекомендуется установить кран Маевского. Подробности здесь: https://teplo.guru/elementy/ustroistva/kran-maevskogo.html

Используемые источники:

• https://cotlix.com/kakie-krany-luchshe-stavit-na-radiatory-otopleniya
• https://otopleniehouse.ru/krany-na-radiatory/
• https://ventcondition.ru/zapornyy-kran-batareyu-otopleniya/
• https://x-teplo.ru/otoplenie/batarei-radiatory/kakie-krany-luchshe.html
• https://teplo.guru/radiatory/otopleniya-kranyi.html
