Механическое устройство, предназначенное для прямой подачи или же  вывода воздуха вовнутрь или из помещения, а также для перемещения его по специальным воздуховодам называется вентилятором. Приводом служат электрические двигатели, а поток воздуха перемещают лопасти, имеющие различную конфигурацию и габариты. Виды вентиляторов определяют мощность двигателя, общую конструкцию и габариты устройства.

Классификация устройств

По типу циркуляции воздушного потока разделяют 2 типа систем вентиляции. Естественная — она происходит во всех помещениях, не оборудованных вентиляторами, естественным путем, посредством проветривания.

Принудительная подразделяется на приточную вентиляцию, которая подает свежий воздух с улицы, и вытяжную, когда вентиляторы выкачивают все неприятные запахи и отработанный воздух наружу. Именно в принудительных системах и используют вентиляторы.

По конструкции

По конструктивным нюансам и принципу функционирования существуют следующие типы вентиляторов:

• аксиальные или осевые;
• диагональный вариант;
• центробежный вид;
• диаметральные;
• прямоточные (без лопастей).

Некоторые вентиляторы подразделяются по направлению вращения: лопасти могут вращаться в правую сторону или диаметрально противоположную.

Вентиляторы применяются в современных вентиляционных системах промышленных объектов: цехов или зданий, где осуществляется покраска под давлением, кондиционные системы. Промышленные закрытые системы используют их для активной перекачки разных газов или качественного процесса горения, как наддув.

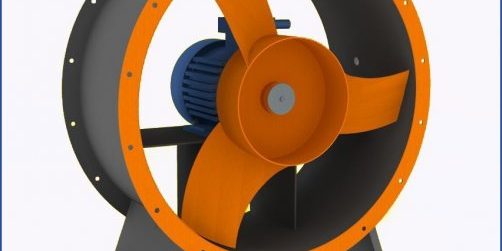

Настенный осевой вентилятор

По условиям использования

Существует классификация вентиляторов, которая зависит от среды или условий их применения:

• обычные устройства, рассчитанные на перемещение воздуха или газов, температура которых не выше 80 градусов;
• коррозионностойкий тип используется в средах с большой влажностью;
• вентиляторы термостойкого типа, рассчитанные на применение гораздо выше 80 ^оС;
• взрывобезопасные конструкции используются в средах, где существует опасность взрыва;
• пылевые устройства применяются там, где наличие посторонних примесей находится выше 100 мг на кубический метр.

Пылевой вентилятор

По способам присоединения привода

Виды промышленных вентиляторов имеют градацию по способам присоединения привода:

• непосредственное подсоединение вентилятора к электрическому двигателю;
• используется эластичная муфта;
• передача клиноременного типа;
• бесступенчатая передача регулируемого вращения.

По типу установки

По методу монтажа изделия делятся на:

• обычные — установка производится на опору специального вида (стальная рама, железобетонный фундамент или им подобные конструкции);
• канальный вариант — монтируется только внутри воздуховода;

• крышные — монтаж, как правило, производится на плоских крышах современных зданий.

По техническим характеристикам

Кроме вышеизложенного, существует классификация на основании технических характеристик изделий:

• скорость истечения, измеряющийся в куб. м/час;
• давление, Па;
• скорость вращения, об/мин;
• мощность устройства, кВт;
• кпд, учитывающий потери на трение деталей, объем воздушного потока, конфигурацию воздуховодов;
• уровень звукового воздействия на окружающих, Дб.

Последний вариант измеряется при всасывании, когда поток входит в помещение и при выходе его через сеть воздуховодов наружу.

Подробно о видах

Мы уже объясняли, какие бывают вентиляторы, теперь подробно остановимся на каждом типе этого устройства.

Осевые или аксиальные

Рабочие лопасти таких устройств вращаются вокруг одной оси и перемещают воздушный поток сквозь устройство. Конструкция отличается легкостью, поэтому она чрезвычайно популярна и часто используется в бытовых приборах: например, кулеры в системном блоке ПК, фены для сушки волос. Их КПД высокое, потому что у осевых устройств довольно невысокое сопротивление воздушному потоку, да и потери из-за трения почти отсутствует. Конструктивно они выглядят как колесо, состоящее из консольного вида лопастей, жестко закрепленных под определенным углом, относительно воздушного потока, который всегда имеет направление параллельно оси вращения устройства. На входе устанавливают специальный коллектор, который выравнивает или спрямляет поток — это немаловажно для улучшения аэродинамики изделия.

Представленный вид, за счет своеобразия конструкции имеет довольно низкую мощность потребления, но только при условии полного отсутствия встречных движений воздуха.

Конструкция осевых изделий предельно простая: кожух с монтажными отверстиями для прочного закрепления на месте эксплуатации, электродвигатель вмонтирован внутрь устройства, а рабочее колесо — плотно посажено на вал  электропривода. Напор потока, как и его расход, регулируется расстоянием между лопастями.

Радиальные

Это такие устройства, когда рабочее колесо располагается в специальном кожухе спирального типа. При вращении воздушный поток захватывается каналами, которые находятся между лопатками, и перемещается к периферийной части, по пути происходит небольшое его сжатие. Центробежная сила при этом отбрасывает воздух сначала в специальный кожух, а затем по воздуховоду он направляется в нагнетаемое помещение.

Основной элемент — это цилиндр, у которого на одинаковом расстоянии по окружности жестко закреплены лопатки, загнутые по ходу или против движения, что зависит от прямого назначения устройства. Основная их особенность — конечный поток всегда имеет перпендикулярный угол по отношению к входному потоку воздуха.

Диагональные

Они только визуально отличаются от аксиального типа: забор воздуха осуществляется в аналогичном направлении, а вот его выход особенного направления — диагонального. Оригинальная коническая форма кожуха способствует увеличению скорости истечения воздуха, но, если сравнивать их с осевыми устройствами аналогичного размера и производительности, то звуковое воздействие у такого варианта будет намного ниже.

В конструкции совмещены элементы радиального и осевого типа устройств, благодаря чему достигнута оригинальная компактность и КПД до 80%.

Диаметрального сечения

Изделия этого типа состоят из корпуса, имеющего нестандартную конструкцию выхода и входа: диффузор и патрубок соответственно, и цилиндра, больше напоминающего барабан с параллельными рабочими элементами, которые немного загнуты по ходу вращения. Вся хитрость функциональной особенности заключается в двукратном и перекрестном прохождении воздуха сквозь рабочее колесо.

Тангенциальные вентиляторы отличаются довольно высокими параметрами по аэродинамике и способны создавать так называемый плоской конфигурации поток весьма широкого размера.

Их монтаж довольно удобен, при этом можно поворачивать поток в любую сторону.

Отличительные черты: компактность установки и высокий КПД, по сравнению с другими вентиляторами. Используются в файнколах — аппаратах для охлаждения или нагревания помещений, тепловых завесах зимой при входе в торговые центры, супермаркеты и фирменные бутики.

Прямоточные

Потоки воздуха в вентиляторе весьма необычной конструкции формирует специальная турбина, расположенная в мощном основании изделия — она подает сильно сжатый поток через довольно узкие щели направленного действия в рамке. Он увлекает за собой соседствующие слои воздушных масс по законам аэродинамики.

С тыльной стороны такого вентилятора создается зона разряжения, куда засасываются воздушные массы. Результат такого воздействия довольно впечатляющий: через рамку разной конфигурации прокачивается воздух почти в 20 большего объема, чем создает встроенная турбина.

Направление потока можно успешно регулировать, поворачивая рамку в разные стороны. Форму рамки можно придать любую от идеального круга до сильно вытянутого эллипса, с довольно сильно сплющенными боковыми сторонами.

Достоинство такой системы в отсутствии вращающихся деталей снаружи, что обеспечивает стопроцентную безопасность использования, а недостаток — очень сильное шумовое воздействие на окружающих при функционировании, ведь воздух разгоняется до 90 км/ч.

Мы перечислили основные виды вентиляторов, которые могут применяться для вентиляции промышленных объектов, государственных учреждений, ресторанов и столовых, многоэтажных зданий спальных районов, которые монтируются в неприметных местах с тыльной стороны или же сверху на плоских перекрытиях крыш. Существуют специальные устройства огромной мощности, которые способны осуществлять надежную вентиляцию объектов одновременно по нескольким воздуховодам, но это уже совершенно другая тема.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx25.05.2019Как правильно выбрать постельное белье с подогревомОбогреватель23.03.2019Электрическая печь для организации финской сауныОбогреватель16.03.2019Как правильно рассчитать печь для бани или сауныОбогреватель

Извините. Данных пока нет.

Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитать

Вентилятор – вид машины, осуществляющей перекачку газовых сред без существенного повышения давления. Вот такое довольно мудреное объяснение сущности этого незаменимого в быту и на производстве устройства можно найти в технической литературе для специалистов. Теперь давайте попробуем, буквально на пальцах, разобраться в том, какие типы вентиляторов существуют и для чего они применяются.

Принципы, используемые для перекачки воздуха

Для людей, далеких от техники и с прохладцей относившихся в школе к урокам физики, вообще может быть непонятно то, как можно перекачать субстанцию, которая субъективно бесплотна и не имеет какой-либо упорядоченной структуры. На самом деле любой газ и воздух, как их механическая смесь, обладает вязкостью.

В ее наличии можно убедиться на несложном опыте: если один диск (можно из картона) подвесить на нитке, а другой расположить под ним и вращать чем-либо, то верхний, в конце концов, так же начнет вращаться. Если вам не хочется ставить опытов, вспомните, насколько упругой бывает среда, если выставить руку из окна автомобиля.

Поскольку воздух обладает и плотностью, и вязкостью, его можно переместить из одного места в другое. Для этого надо лишь создать локальную зону с перепадом давления. Это можно сделать двумя способами:

1. Естественным. Для этого строится высокая вертикальная труба, которая становится каналом перекачки – внизу давление выше, вверху ниже. Без канала, который ограничивает пространство, тяги воздуха не возникнет. Это объясняется так называемым законом Бернулли – любой поток при уменьшении его сечения ускоряется, а давление внутри него падает. Такой принцип используется при создании естественных (пассивных) систем вентиляции, которые одновременно являются и вытяжными, и приточными.
2. Искусственным. Например, нагревом, при котором воздух расширяется, увеличивается в объеме и теряет в удельном весе, а на его место начинает притекать холодный. Однако наибольшей эффективности в перекачке газовых сред можно достичь использованием особых приспособлений – крыльчаток, которые, во-первых, создают разрежение. А, во-вторых, разгоняют поток газов, используя их вязкость. Вот именно их и называют вентиляторами.

Типы и виды вентиляторов

Тип вентиляторов определяется тем, какая крыльчатка в них используется. Они бывают:

• Аксиальные (осевые, прямоточные).
• Радиальными.
• Тангенциальными.
• Безлопастными.

А по виду они могут быть канальными, крышными, напольными, кухонными вытяжными, нагнетательными, управляемыми и неуправляемыми.

Аксиальные вентиляторы

Осевые вентиляторы прогоняют воздух вдоль оси крыльчатки. На этом рабочем органе находится две, три, четыре или больше лопастей, наклоненных к оси, и в ряде случаев имеющих аэродинамический профиль – с нагнетаемой стороны они вогнутые, а в сторону нагнетания выгнутые. Каждая лопасть – это сегмент плоской спирали. Когда она вращается, условная точка на ее грани совершает поступательное движение. Это и является силой, побуждающей соприкасающуюся с ней среду двигаться в ту же сторону.

Если сечение лопасти аэродинамическое, то на ее выгнутой поверхности образуется разрежение, увеличивающее силу втягивания и эффективность вентилятора. Однако это же мешает изменять направление перекачивания. Поэтому реверсивные вентиляторы имеют крыльчатку с плоскими лопастями.

Крыльчатка может быть как открытой, тогда ее эффективность (КПД) не слишком велика, так и закрытой, заключенной в отрезок трубы. Чем он длиннее, тем сильнее разгон перекачиваемого потока и выше производительность машины. Вентиляторы с открытой крыльчаткой чаще всего применяются для создания комфортной атмосферы в помещении. Закрытая крыльчатка, или импеллер, обладают большой производительностью. В быту их используют в кухонных вытяжках, а также в компьютерных кулерах.

Радиальные вентиляторы

У них крыльчатка похожа на беличье колесо и заключена в кожух, похожий на раковину улитки в один оборот, открытую с одного бока. Воздушный поток двигается поперек оси вращения (по радиусу). В этом случае к разрежению и захватыванию потока поверхностным трением прибавляется центробежная сила. Поэтому радиальные вентиляторы дают очень мощный и плотный поток, который используется в промышленных установках. В зависимости от того, в какую сторону направлено заборное окно кожуха – на улицу или в помещение, они могут играть роль как вытяжки, так и нагнетателя.

Тангенциальные вентиляторы

Отличаются от радиальных тем, что перемещаемый поток воздуха поступает с внешней стороны «улитки». Поэтому в большей степени он приводится в движение благодаря своей вязкости. Эффективность такой установки невелика, но они находят применение в климатической технике, когда охлажденный в специальном устройстве воздух надо подать в помещение плавно, не создавая дискомфорта.

Безлопастные вентиляторы

В их конструкции используется принцип эжекции – вовлечения в движение большего объема среды меньшим. Безлопастной вентилятор снаружи – это кольцо, внутренняя поверхность которого имеет форму крыла самолета – она выгнута, причем радиус изгиба меньше с той стороны, откуда воздух закачивается, а к выходу изгиб переходит в плавное расширение.

Эжектором выступает небольшой вентилятор, расположенный в основании прибора. Он подает поток воздуха в отверстия, расположенные по всей длине окружности на входе кольца. Двигаясь по изогнутой поверхности, он создает разрежение, в которое втягивается воздух из помещения. Прокачиваемый через кольцо объем в 20 раз больше, чем тот, что его инициировал.

Достоинством прибора является то, что поток воздуха ламинарный – равномерный, похожий на дуновение природного ветра. В то время как газ, прошедший через крыльчатку, – это вихрь, имеющий точки максимума и минимума давления. По этой причине безлопастные вентиляторы чаще используют в быту, субъективно они более комфортны.

Канальные, крышные, форточные…

Виды вентиляторов различаются по месту их установки. В последнее время широкое распространение получили так называемые канальные – устанавливаемые внутри вентиляционных каналов, что в ряде случаев удобнее, поскольку позволяет сэкономить место. Например, когда система вентиляции проложена в потолочном перекрытии.

Канальный вентилятор – это классический аксиальный импеллер. Это модуль, состоящий из крыльчатки и электродвигателя, которые помещены в трубу с фланцевыми креплениями на концах. Провод электропитания выведен наружу. В зависимости от формы канала, в которые они встраиваются, такие устройства бывают круглыми, квадратными и прямоугольными.

Крышные вентиляторы устанавливаются на крышах. Они всегда вытяжные, поскольку вверху скапливается самый горячий и загрязненный аэрозолями воздух. Это промышленные установки и тип крыльчатки у них разный. При необходимости прокачки больших объемов устанавливают радиальные машины.

Управление вентиляторами

Управление вентилятором может быть как ручным, так и автоматическим. В последнем случае применяются датчики, оценивающие качественные параметры перекачиваемой газовой среды. Например, температуру или влажность.

Вентиляторы – это очень важные и необходимые устройства, которые часто выполняют свою работу, не привлекая к себе внимания. Например, сейчас они прогоняют воздух в вашем компьютере, охлаждая процессор, блок питания и видеокарту. Без них вы бы не смогли прочитать эту статью и путешествовать по просторам интернета.

Содержание:

Свежий воздух, насыщенный кислородом – то, что принято называть «здоровой атмосферой» — обязательное условие комфортного и уютного жилья. Но особенности планировки современных домов, установка металлопластиковых окон делают недостаточным объем естественной вентиляции. А ведь современные квартиры, с их обилием пластика и химических веществ особенно нуждаются в регулярном воздухообмене. Установка принудительной системы вентиляции решает проблему циркуляции воздуха. Вентилятор – главная составляющая этих систем. Рассмотрим подробнее, какие бывают приборы, особенности их конструкции и эксплуатации.

Особенности конструкции и виды

Вентилятор – это механический прибор, предназначений для подачи, отвода и перемешивания воздушных масс. Циркуляция воздуха образуется за счёт создания разности давления, которое возникает между каналами выхода и входа вентиляционной установки. Классифицируют такую технику по назначению, месту и способам установки, производительности, техническим особенностям. Самый распространённый метод группировки – по признаку, или устройству. Выделяют пять видов вентиляторов.

Смотрите также –10 лучших вентиляторов для ванной

Осевые

Осевые (другое название – аксиальные) модели получили массовое распространение благодаря простой и надёжной конструкции:

• основной элемент – это цилиндрический корпус/кожух, в котором предусмотрены специальные монтажные отверстия для крепления вентилятора;
• колесо с лопастями – лопасти жёстко закреплены, подбор расстояния и угла поворота лопастей позволяет регулировать напор и скорость воздушного потока;
• привод – электродвигатель встроен внутрь самого прибора, обеспечивает вращение колеса с лопастями;
• коллекторы, обтекатели и диффузоры – улучшают аэродинамические характеристики модели и ее производительность, снижают гидравлические потери.

Принцип действия осевого вентилятора – лопасти за счёт вращения захватывают воздух и перемещают его сквозь устройство. Воздушный поток движется вдоль оси вращения колеса с лопастями, а в радиальном направлении (т. е. от центра к краям корпуса) практически нет движения.

Преимущества:

• компактные размеры, поэтому они не требуют много места для установки;
• высокий КПД, при невысоком энергопотреблении можно получить плотный воздушный поток;
• невысокая цена;
• низкий уровень шума;
• простота эксплуатации, обслуживания и ремонта.

Осевой вентилятор может использоваться и в реверсивном направлении, но тогда его эффективность работы снижается на 40–50%. Есть один недостаток – осевой тип техники не может создать очень мощный поток воздуха, который необходим на промышленных объектах. Поэтому наибольшее распространение они получили в быту и системах домашней вентиляции, например, в качестве вытяжной на кухне или ванной комнате.

Смотрите также –Вентилятор для вытяжки в ванную комнату

Радиальные

Основу радиального вентилятора (его ещё называют центробежным) составляет корпус, по форме напоминающий улитку, внутри которого размещено рабочее колесо. При вращении возникает центробежная сила, которая затягивает воздух через всасывающее отверстие в центре прибора. После этого воздушная масса направляется в периферийную часть вентилятора, откуда по воздуховоду нагнетается в вентилируемое помещение. Еще одна особенность – воздушный поток входит в него в осевом направлении, а выталкивается движущимся радиально (его направление – по касательной к кожуху корпуса), он всегда перпендикулярен входящему потоку.

Основной рабочий элемент – это цилиндр с лопатками, закреплёнными по окружности на одинаковом расстоянии. В зависимости от формы и расположения лопаток можно достичь различного эффекта:

• изогнутые вперёд – создают высокое давление и работают с большими объёмами воздуха;
• изогнутые назад – позволяют избежать накопления пыли, подходят для работы в среде с высоким угнетением;
• аэродинамическое крыло – очень низкий коэффициент шума и высокая производительность.

Основные плюсы радиальных вентиляторов – получение высокого давления воздушного потока при достаточно небольших габаритах, долговечность, низкий уровень шума и возможность эксплуатации в непрерывном режиме. Поэтому они широко применяются промышленности, особенно там, где необходима мощная постоянная вентиляция – в крупных офисных зданиях и торгово-развлекательных комплексах, супермаркетах, складах, гаражах и т. д. Благодаря возможности быстро удалить загрязнённый воздух они активно применяются на вредных производствах. В быту радиальные вентиляторы все чаще используются в кухонных вытяжках, канальной вентиляции.

Смотрите также –Как работает безлопастной вентилятор

Диагональные

Конструктивная особенность диагонального вентилятора – это сочетание преимуществ осевого и радиального типов вентиляторов. Использование конической формы кожуха и крыльчатки специальной формы позволило увеличить скорость перемещения воздушных масс. Конструкция диагональной модели – это компромиссное решение, оптимизирующее сразу три показателя – производительность и уровень шума при сохранении компактных размеров. Диагональные вентиляторы монтируют в вентиляционных системах с протяжёнными воздуховодами.

Диаметральные

Диаметральный (тангенциальный) вентилятор с удлинённым корпусом, который имеет патрубок и диффузор. Внутри установлено рабочее колесо барабанного типа. Наклонные лопаткиобеспечивают двукратное перемещение воздуха перпендикулярно оси вращения. Главное достоинство – равномерный плоский и широкий воздушный поток. Используются в тепловых завесах и фанкойлах.

Устройство и принцип действия этого типа вентиляторов сильно отличается от рассмотренных выше. Это абсолютно безопасный прибор, так как в нём нет лопастей. Выбрать напольный вариант можно для установки в комнатах, куда имеют доступ дети или домашние животные.

Поток воздуха в прямоточной модели формируется специальной турбиной, которая установлена в основании. Через щели в основании турбина втягивает воздух, сильно сжимает его и направляет его в рамку с очень узкими щелями направленного действия. Выходящий под давлением воздух по законам аэродинамики тянет за собой другие, соседствующие слои воздуха. В тыльной зоне вентилятора формируется зона разряжения, в которую устремляются воздушные массы. Такая технология «воздушного умножения» позволяет получить проходящий через рамку поток воздуха, который в 15–20 раз превосходит тот объем, который нагнетается турбиной. Рамка может иметь любую форму – от идеального круга до очень вытянутого овала, что открывает очень большие возможности перед дизайнерами.

Дополнительные преимущества перед традиционными видами техники:

• возможность плавно регулировать интенсивность воздушного потока, его направление – для этого достаточно повернуть кольцо;
• экономия электричества – при равной производительности с осевым прибором прямоточный потребляет на 20% меньше электричества.

Основные недостатки прямоточного вентилятора – высокая цена и большой шум, ведь воздух сквозь узкие щели проходит со скоростью 85–90 км/ч.

Смотрите также –Как выбрать идеальный кондиционер для дома и квартиры

3461

Общеизвестно, что в каждом доме или квартире во время проживания членов семьи часто возникают посторонние запахи и большая влажность. В результате этого проживание домочадцев бывает не совсем благоприятным. Для устранения подобных проблем существует вентиляционное устройство. О том, что собой представляет вентилятор для вытяжки, на какие типы он делится, и будет изложено в этой статье.

Принцип работы

Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.

В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.

Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.

Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.

А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Виды и характеристики

Вентилятор является основным звеном всякой вентиляционной системы принудительного вида. Это вытяжное устройство повсеместно применяется в быту и без него сейчас трудно представить деятельность человека. Существуют разные типы вентиляторов по конструкции и характеристикам. Проанализируем более детально каждый из этих видов.

Канальный

Характерной особенностью данных механизмов является то, что они сделаны в виде цилиндра, а внутри его встроен вентилятор. Таким образом, сам прибор является продолжением воздуховода. А также он может быть смонтирован в стене. В любом случае во время работы из-за внутреннего расположения их совсем неслышно и они безопасны в эксплуатации.

После монтажа канального бесшумного вентилятора для вытяжки оставшееся пространство закрывается решеткой. Каналы для обмена воздушной массы проводятся из комнаты через фильтрующую систему. Таким образом, поток подвергается очистке и затем поступает снова в помещение посредством специальных распределителей. Воздуховоды удобно монтируются между навесным и настоящим потолком – такой прием допускает значительно увеличить возможности при оформлении дизайна.

Монтаж бесшумных канальных вентиляторов производится на приточные или на вытяжные воздуховоды. Кроме круглой формы такие механизмы могут иметь квадратную, плоскую и прямоугольную конфигурацию. Они монтируются обычно в шахтах для вентиляции и отличаются большой производительностью. Такие вентиляторы еще называют ротационными турбинами для принудительной вытяжки.

Осевой

Такого вида вентиляторы для вытяжки выполнены в виде цилиндра, внутри которого находится крыльчатка, установленная на валу электромотора. Воздух при данном устройстве двигается вдоль вала прибора, а перед ним зачастую монтируется коллектор, улучшающий аэродинамику изделия.

Несомненным достоинством таких вентиляторов является высокий КПД – более 100 кубических метров в час. Помимо этого, вентиляторы осевого исполнения отличаются простотой и мало шумной работой, из-за чего нередко монтируются в вентиляционных каналах кухонь и ванных комнат. Обычно осевые вентиляторы для вытяжки устанавливаются в виде дополнения к главной системе вентиляции.

Центробежный

Такой механизм вытяжного вида является своего рода новинкой на рынке вентиляционных устройств. В то же время он успел завоевать популярность и сейчас это самый распространенный вид вентиляторов, применяющихся в жилых помещениях для вытяжки. Отличаются они от других тем, что у крыльчатки нет угла в продольной линии, а имеют уклон в поперечной плоскости.

Следовательно, работа вентиляторов центробежного типа базируется на изменении воздушной струи под 90 градусов и ее движении через спиралевидное колесо. А название такое они заимели благодаря тому, что во время вращения лопастей, они откидывают воздушный поток в стороны, где образуется зона повышенного давления.

А в центральной части напротив – участок пониженного давления. Таким образом, происходит быстрое перемещение воздушной массы от центра. Из-за разницы давлений, воздух стремительно начинает нагнетаться извне. Эти приборы требуют установки специального коллектора, выполняющего роль диффузора.

Конструктивно его устройство облегчает нагнетание воздуха внутрь корпуса, и в то же время заглушает шум во время его движения. Благодаря своему монолитному литью вентиляторы центробежного типа имеют увеличенную прочность. Применяться они могут при температуре от – 45 до + 60 градусов.

С обратным клапаном

Основное отличие всякой вентиляции от кондиционирования заключается в том, что в последнем случае устройства функционируют с загрязненным воздухом. Вентиляторы с обратным клапаном гарантируют замену воздуха с разными примесями в виде пуха, мошек, разных аллергенов на свежий воздух. Приборы такого вида приобрели большую популярность и повсеместно применяются в квартирах.

Используется такой тип вытяжки:

• для туалетной и ванной комнат;
• на кухнях;
• в подвальных помещениях;
• в курительных комнатах;

Запирающее устройство такого типа выглядит как лопасть с размером, чуть больше входного отверстия в корпусе вентилятора. При этом оно устроено так, что препятствует обратной тяге из вентиляционного колодца или с улицы вместе с посторонними частицами.

После включения вентилятора обратный клапан открывается, а при отключении закрывается. По своему устройству обратный клапан бывает автоматическим или ручным. В основном для вытяжки в бытовых вентиляторах применяются клапаны автоматического действия.

А также обратные клапаны определяют по виду установки (вертикальная или горизонтальная), материалу (пластик, металл) и по конфигурации (прямоугольная или круглая).

Вентилятор вытяжной с таймером

Устройства с таймером обычно работают при включении света в то или иное помещение. После того, как свет выключен, прибор работает еще какое-то время. При этом диапазон задержки регулируется в удобном режиме.

Причем настраиваются они в двух режимах:

1. 1. Вентилятор для вытяжки начинает свою работу при наличии на клемме возникшего сигнала, а заканчивает после того, как таймер отсчитает настроенный промежуток времени после выключения прибора.
2. Вентилятор включается по истечении одной минуты после включения света и останавливает свою работу также после окончания заданного отрезка времени.

Второй способ очень удобен в том случае, если нужно ненадолго зайти и выйти из помещения. Таким образом, нет необходимости в частом включении вентилятора, и к тому же такая настройка дает экономию электричества.

А также вентилятор с таймером может работать от отдельного выключателя. Особенно важно применение такого вытяжного устройства в туалетных и ванных комнатах, где необходимо, чтобы после процедуры комната еще какое-то время вентилировалась.

Радиальный

Механизмы такого вида выделяются от остальных моделей спиральной конфигурацией корпуса, внутри которого размещена крыльчатка. Под ее действием воздушный поток сжимается под влиянием центробежной силы, движется в радиальном направлении и устремляется из корпуса.

Лопасти радиального вентилятора, в зависимости от потребности, бывают направлены как в одном, так и в обратном направлении. В первом случае значительно увеличивается производительность, но и создается больше шума. Во втором варианте ощутимо снижается уровень шума, до 15% экономится электроэнергия, но и снижается мощность прибора. Небольшие размеры корпуса позволяют смонтировать прибор почти во всякий воздушный канал.

«Улитка»

Вентиляторы для вытяжки – «улитки» выделяются от обычных устройств корпусом своеобразной конфигурации. Причем производительность данных приборов значительно больше, чем у стандартных вентиляторов.

Принцип работы таких приборов довольно прост: после всасывания внутрь корпуса через входное отверстие воздушная масса начинает вращаться под большим давлением и постепенно устремляется на выход. По конфигурации корпус внешне напоминают улитку, и поэтому вентилятор получил такое название.

Какой вентилятор лучше выбрать

Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание.

Итак, советы специалистов при выборе бытовых вентиляторов:

1. Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями.
2. Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство.
3. Уровень шума. На такой параметр особенно нужно обращать внимание при покупке дешевых моделей.
4. Функциональность. Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое.
5. Управление. Сенсор или кнопочная навигация.
6. Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м².
7. Угол поворота. Многие модели имеют угол наклона 45-360 градусов.
8. Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении.
9. Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.

Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.

Кухня

Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.

При этом прибор для вытяжки на кухне обладает следующими параметрами:

• производительность – 2 700 м³/час;
• уровень шума – до 25 дБ;
• мощность двигателя – 760 Вт;

А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.

Санузел

Идеальным вариантом при подборе вытяжного устройства для ванной комнаты будет прибор с установленным датчиком влажности. При этом особой популярностью пользуется модель SILENT-100 CHZ от «Soler & Palau».

Ее больше всего положительно оценивают отечественные пользователи за то, что она имеет:

• низкий уровень шума в работе (до 24,5 дБ);
• длительный срок службы;
• обладает большой мощностью(95 м3/час);
• встроенный таймер;
• сравнительно небольшое энергопотребление (80 Вт).

Но для ванной комнаты с большой площадью свыше 5 м² должна быть достаточная вытяжка отработанного воздуха, поэтому нужно выбирать вентилятор более производительный. Таковым является прибор EAF-150 от «Electrolux».

Выделяется он следующими характеристиками:

• производительность – 320 м³/час;
• мощность двигателя – 250 Вт;
• уровень шума – 22-25 дБ.

Подобрать нужный режим у него можно за счет переустановки перемычки, размещенной внутри коробки таймера.

Вытяжное устройство для кухни и ванной будут обладать достоинствами в том случае, если правильно будет подобраны все параметры. И тогда этот многофункциональный прибор создаст в помещении удобство и приятный микроклимат.

С развитием промышленного сектора большая часть технологических процессов потребовала организации принудительной подачи воздуха. Исключением не стала и бытовая сфера. Наибольшее распространение получил центробежный вентилятор, ставшей основой для множества систем кондиционирования, вентиляции и отопления. Как центробежные вентиляторы выглядят и по какому принципу работают, мы сегодня и поговорим.

Принцип работы и устройство

Принцип работы центробежных вентиляторов заключается в следующем: воздух засасывается во входное отверстие устройства, попадает в пространство между лопатками колеса, вращающегося в спиральном кожухе, и под воздействием центробежной силы перемещается к выпускному отверстию.

Состоит центробежный вентилятор из колеса с лопастями, спирального кожуха и станины с валом и подшипниками. Для того чтобы вентилятор приходил в движение, прибор оснащается электрическим двигателем.

Внимание: Количество и форма лопастей зависят от целей использования устройства.

Колеса с лопастями, загнутыми назад, потребляют гораздо меньше электричества и качественно справляются с перегрузками по расходу воздуха. В то же время вентиляторы с загнутыми вперед лопастями меньше шумят благодаря более низкой скорости вращения, а также отличаются меньшими размерами подвижного колеса, что положительно сказывается на габаритах всего устройства.

Отзывы: плюсы и минусы

Как показывает практика, от других видов устройств центробежные вентиляторы отличаются, прежде всего, высокими показателями производительности, что позволяет прибору справиться с быстрым и качественным охлаждением воздуха в любом помещении.

Кроме того, центробежные вентиляторы полностью безопасны, а выпускаемый воздух направляется вниз, что делает использование устройства на производстве более удобным.

При этом соотношение цены и качества позволяет использовать вентиляторы центробежного типа и в быту, а многообразие моделей позволит подобрать устройство под индивидуальные потребности и дизайн интерьера.

Для того чтобы выяснить, какой вентилятор лучше, рассмотрим основные критерии оценки центробежного и осевого вентиляторов:

• Аэродинамика. Вентиляторы осевого типа больше подходят для установки в системе с низким давлением и повышенным расходом воздуха. Работа такого устройства возможна и без системы воздуховодов. Центробежные же вентиляторы больше подходят для вентиляционных систем, где при более высоком давлении напора требуется меньший расход воздуха. Наличие воздуховодов при этом обязательно, а вентилятор должен подбираться не только по необходимому расходу воздуха, но и по его аэродинамическому сопротивлению и требуемому давлению вентиляционной сети, к которой он будет подсоединяться.
• Уровень загрязненности воздуха. Центробежные вентиляторы более приспособлены к работе с повышенной загрязненностью и агрессивными средами благодаря тому, что они изготавливаются из алюминиевых сплавов и оснащаются взрывозащитными электродвигателями. По уровню защиты от искр такие устройства относятся к приборам с повышенным уровнем защиты. Уменьшение влияния загрязнений на вентилятор может быть реализовано за счет включения в сеть фильтра непосредственно перед вентилятором. Так осевые вентиляторы устанавливаются напрямую в окна или другие проемы. Также для работы с высокозапыленной средой существует специальная серия «пылевых»» вентиляторов.
• Температура воздуха. Центробежные вентиляторы способны выдерживать гораздо более высокие температуры, чем вентиляторы осевого типа. Обуславливается такая устойчивость к температурам конструктивными особенностями центробежных устройств.
• Управление воздушным потоком. Для обеспечения высокой эффективности работы вентилятора при условии переменных нагрузок наиболее подходящим вариантом является осевой вентилятор. Центробежные приборы, в свою очередь, больше рассчитаны на использование в промышленности, так как за счет конструкции из вращательных лопастей вентилятора способны выдерживать перегрузки по расходу воздуха.
• Габариты устройства. Осевые вентиляторы отличаются компактными размерами и меньшей требовательностью к условиям монтажа. Кроме того, осевые приборы могут работать в любо положении. В случае же с центробежными вентиляторами необходимо учитывать их конструкторские особенности, требующие обустройства площадки, на которой будет размещаться устройство.
• Электроснабжение. Центробежные вентиляторы обладают большим моментом инерции, а для их запуска в сравнении с осевыми вентиляторами требуется больший ток, что влечет за собой необходимость использования проводов большего сечения.
• Уровень звукового давления. Оба типа вентиляторов производят значительный шум во время работы, при этом центробежные вентиляторы преобладают в низком диапазоне частот, а осевые вентиляторы шумят, как правило, в средних частотах.

Таким образом, и осевые, и центробежные вентиляторы обладают как преимуществами, так и недостатками. Именно поэтому в каждом конкретном случае рассматривать каждый из вариантов оборудования следует отдельно, учитывая при этом планируемые условия эксплуатации и технические возможности устройства.

Виды и технические характеристики

Вытяжной

Вытяжные центробежные вентиляторы предназначаются для использования в вытяжных системах производственных и бытовых помещений. Такой вид устройств применяется для устранения воздушных масс, температура которых не превышает 55 градусов.

Крепится вытяжной вентилятор на наружной стороне стены здания и присоединяется к воздуховоду. Как правило, такой тип устройства используется в заведениях общественного питания и жилых помещениях.

Роторный

Конструкция любого центробежного вентилятора предполагает наличие ротора (рабочего колеса) с лопастями, спирального корпуса и станины. При этом ротор насажен на вал, который, в свою очередь, установлен в подшипниках на станине.

Ротор такого вентилятора состоит из двух дисков, между которыми размещаются лопатки. Количество их может колебаться от 6 до 36 штук.

Радиально-центробежный

Основными функциями радиально-центробежных вентиляторов является конвекция воздушных потоков, очищение и регулирование влажности воздуха, а такое создание комфортного для пребывания в помещении микроклимата.

Различаются такие вентиляторы по направленности движения воздушных потоков (вытяжные и двустороннего всасывания), величине воздушного давления (низкого, среднего и высокого уровня) и направлению вращений (левосторонние и правосторонние).

Вентилятор центробежный малогабаритный

Малогабаритные центробежные вентиляторы с диаметрами роторов менее 200 миллиметров являются, как правило, вентиляторами встроенного типа. Использоваться они могут как в стационарных, так и подвижных машинах и технологических установок. Привод малогабаритных вентиляторов осуществляется в основном от малогабаритных высокоскоростных двигателей.

Вентиляторы центробежные высокого давления

Центробежные вентиляторы высокого давления предназначаются для транспортировки воздушных масс и газовых смесей, агрессивность которых по отношению к углеродистым сталям не превышает агрессивность воздушных масс с температурой +80 градусов. При этом рабочие среды не должны содержать пыль или другие твердые частицы в объеме более 100 миллиграммов на метр кубический. Используются такие устройства для подачи воздуха в стационарные системы вентиляции и кондиционирования, а также для иных целей санитарно-технического характера.

Среднего давления

Центробежные вентиляторы среднего давления применяются для транспортировки умеренных объемов воздуха при достаточно высоком уровне сопротивления в устройстве. Используются такие вентиляторы в стационарных системах вентиляции и кондиционирования как производственных зданий, так и жилых и общественных помещений.

Ориентированы центробежные вентиляторы среднего давления на работу с малозапыленными средами. Максимально возможная концентрация взвешенной пыли в воздушной массе составляет 100 миллиграммов на метр кубический. Наличие липких или волокнистых материалов, а также взрывоопасных веществ в рабочей среде не допустимо. Химическая активность рабочей среды при этом не должна превышать аналогичной величины воздуха при его температуре в +80 градусов. В то же время для приборов в теплостойком исполнении максимальный температурный порог составляет +200 градусов.

Низкого давления

Центробежные вентиляторы низкого давления предназначены для перемещения невзрывоопасных газов при малом сопротивлении устройства. Используются такие устройства в основном на производственных предприятиях, однако могут применяться и в составе климатических систем общественных и жилых зданий. Рассчитано такое оборудование на транспортировку невзрывоопасных рабочих сред газообразного типа с умеренной запыленностью и температурой не выше +80 градусов.

Канальный

Канальные центробежные вентиляторы используются в приточных и вытяжных системах вентиляции общего назначения, в гражданском строительстве и промышленности.

Выполняется такой вентилятор по прямоточной схеме, имеет рабочее колесо и специальный входной коллектор. При этом изделие может оснащаться встроенной системой шумопоглощения.

Улитка

Центробежные вентиляторы «Улитка» получили такое название из-за особенностей конструкции, так как внешне агрегат напоминает закрученную спираль.

Промышленные центробежные вентиляторы: производители и популярные модели

Ниже мы рассмотрим технические характеристики наиболее популярных моделей промышленных центробежных вентиляторов:

• вентилятор канальный центробежный «SHUFT CFK 315 MAX»:
  • страна-производитель: Норвегия;
  • уровень звукового давления: от 51 до 69 дБ;
  • температура рабочей среды: от -20 до +45 градусов;
  • потребляемая мощность: 0,39 кВт;
  • приблизительная стоимость: 9 тысяч рублей.

• вентилятор канальный центробежный «SHUFT CFK 200 VIM»:
  • страна-производитель: Норвегия;
  • уровень звукового давления: от 52 до 71 дБ;
  • температура рабочей среды: от -20 до +60 градусов;
  • потребляемая мощность: 0,15 кВт;
  • приблизительная стоимость: 6 тысяч рублей.

• центробежные вытяжные вентиляторы серии «STELS 100»:
  • страна-производитель: Россия;
  • уровень звукового давления: 56 дБ;
  • температура рабочей среды: до +40 градусов;
  • потребляемая мощность: 0,058 кВт;
  • приблизительная стоимость: 5 тысяч рублей.

При выборе центробежного вентилятора необходимо обращать внимание не только на его технические параметры, но и на планируемые условия эксплуатации. К примеру, центробежные вентиляторы стандартного исполнения предназначаются для перемещения воздуха, температура которого не превышает +80 градусов. При этом в рабочей средне должно содержаться никаких липких или агрессивных веществ, а содержание твердых примесей и пыли не должно превышать показателя в 100 миллиграммов на метр кубический. В то же время центробежные вентиляторы специализированного исполнения могут работать с высокозапыленными и взрывоопасными средами.

Еще одним важным параметром, на который следует обратить внимание при выборе вентилятора, является его производительность – показатель, характеризующий количество воздуха, которое прибор сможет переместить за установленную единицу времени. При расчете такого показателя следует учитывать подсосы или потери воздуха в воздуховодах.

Хотелось бы отметить, что в настоящий момент на рынке центробежных вентиляторов представлено множество моделей отечественного и неизвестного азиатского происхождения. Такие устройства отличаются низкой стоимостью, но практика показывает, что нередко такие вентиляторы оказываются не самыми надежными. Именно поэтому предпочтение следует отдавать производителям известных брендов – такие модели будут стоить несколько дороже, но и прослужат они при этом гораздо дольше «ноунеймов».

Стоимость центробежных вентиляторов определяется множеством факторов: типом оборудования, мощностью и особенностями эксплуатации.

В настоящий момент цены на бытовые центробежные вентиляторы начинаются с одной тысячи рублей, при этом стоимость промышленных центробежных устройств может достигать даже нескольких сотен тысяч рублей. Поэтому в каждом конкретном случае точную стоимость агрегата следует уточнять непосредственно у продавца.

В Москве

В Москве приобрести центробежные вентиляторы можно в таких компаниях, как:

• «Климатический сезон»:
  • адрес: город Москва, Анненский проезд, дом 1, строение 19, офис 4;
  • сайт: http://www.climatseason.ru;
  • телефон: +7 (495) 925-75-44.

• «Москлим»:
  • адрес: город Москва, улица Большая Черемушкинская, дом 34, офис 237;
  • сайт: http://mos-clim.ru;
  • телефон: +7 (495) 103-41-35.
• «Радонеж»:
  • адрес: город Москва, улица Бауманская, дом 58;
  • сайт: https://vpk-radoneg.ru;
  • телефон: +7 (499) 504-91-44.
• «Интарио»:
  • адрес: город Москва, улица 1-я Дубровская, дом 13, строение 4;
  • сайт: http://intario.ru;
  • телефон: +7 (495) 278-02-03.
• «Левша»:
  • адрес: город Москва, Каширское шоссе, дом 19, корпус 2;
  • сайт: https://ppk-levsha.ru;
  • телефон: +7 (495) 763-54-99.

В Санкт-Петербурге

В Санкт-Петербурге реализацией центробежных вентиляторов занимаются следующие организации:

• «Ровен»:
  • адрес: город Санкт-Петербург, переулок Уманский, дом 68, корпус 1, литера А, офис 101;
  • сайт: https://spb.rowen.ru/;
  • телефон: +7 (812) 401-44-41.
• «Инженер Климат»:
  • адрес: город Санкт-Петербург, улица Смоленская, дом 33, офис 204;
  • сайт: http://www.inklimat.ru;
  • телефон: +7 (812) 337-20-54.
• «Завод Вентилятор»:
  • адрес: город Санкт-Петербург, проспект Большевиков, дом 52, корпус 9;
  • сайт: http://ventilator.spb.ru/;
  • телефон: +7 (812) 331-00-97.
• «Бастион»:
  • адрес: город Санкт-Петербург, переулок Челиева, дом 7А, литера Л;
  • сайт: http://www.vent-bast.ru;
  • телефон: +7 (812) 640-93-00.
• «Тепломаш»:
  • адрес: город Санкт-Петербург, шоссе Революции, дом 90;
  • сайт: http://www.teplomash.ru;
  • телефон: +7 (812) 301-99-40.

Таким образом, установка центробежного вентилятора является эффективным и доступным способом удаления рабочих сред из помещения, а многообразие моделей позволяет подобрать устройство в соответствии с собственными потребностями и финансовыми возможностями.

Авг 29, 2017Используемые источники:

• https://tehnika.expert/klimaticheskaya/ventilyator/vidy-klassifikaciya.html
• https://electriktop.ru/bytovaya-tehnika/tipy-i-vidy-ventilyatorov.html
• https://tehrevizor.ru/pravila-ekspluatacii/125-melkaja-bytovaja-tehnika/kakie-byvajut-ventiljatory-i-ih-harakteristika.html
• https://aeroclima.ru/ventilyaciya/vidy-vytyazhnyh-ventilyatorov/
• https://ventilsystem.ru/ventilyaciya/centrobezhnyj-ventilyator.html
