Какие бывают фильтры для систем вентиляции и кондиционирования воздуха

В результате в воздух попадают газообразные загрязнения и мелкодисперсные аэрозоли, а также пыль.

Загрязненный воздух в доме раздражает дыхательные пути, вызывает аллергию, кожный зуд, головные боли, астму и другие неприятные заболевания.

Чистым же воздух можно считать лишь в случае, если он не содержит:

• уличную пыль,
• пыльцу растений,
• комнатную и строительную пыль,
• углекислый газ.

Поддерживать чистоту в доме, в том числе и чистоту воздуха, жизненно необходимо. Для того, чтобы очистить воздух до безопасного для человека состояния на этапе разработки проекта здания планируют обустройство систем вентиляции.

Главная задача вентиляционных систем — создать в доме благоприятный микроклимат, устранение избытка влаги, обмен застоявшегося воздуха на свежий.

Для того, чтобы такие системы работали исправно, используются воздушные фильтры для систем вентиляции.

Производители предлагают разные фильтры для приточных систем вентиляции, подбираются они в зависимости от уровня загрязненности воздуха и необходимой степени его очистки.

Классы очистки фильтров вентиляции — как их различить

Использование фильтров обеспечивает бесперебойную и долгую службу оборудования, которое без них быстро засоряется и выходит из строя.

Оптимальный вариант — использовать фильтры разной степени очистки. Это не только обеспечит чистоту воздуха, но и позволит сократить затраты на покупку расходных материалов.

Выделяют три класса фильтров:

1. Грубой очистки – устраняют частицы размером от 10 мкм.

Используются в сильно запыленных помещениях, а также в случаях, когда не предъявляются повышенные требования к чистоте воздуха. В качестве фильтрующего материала используется сетка из металла или синтетическая ткань.

2. Тонкой очистки — устраняют частицы размером от 1 мкм.

Используются там, где уровень чистоты воздуха должен быть высоким, например, в школах, больницах, музеях. Могут использоваться дополнительно вместе с фильтром грубой очистки. Эффективность — 60-95%.

Для изготовления фильтров тонкой очистки для вентиляции используют уголь или стеклоткань с особой пропиткой.

3. Особо тонкой очистки — улавливают частицы до 0,1 мкм.

Задерживают сверхтонкую пыль на 97-99%. Разработаны для помещений с особыми требованиями к стерильности, например, в операционных, научных лабораториях, сложных наукоемких производствах.

Используется как дополнительная ступень очистки после предварительного фильтра. Производятся из бумаги из субмикронных волокон и клееного волокна. Наиболее популярны складчатые и панельные варианты.

Читайте также:  Зачем нужен электростатический фильтр воздуха

Какие есть типы конструкций и виды фильтров для вентиляции воздуха, как и где их можно использовать

Для вытяжной и приточной вентиляции разработаны следующие виды:

1. Предварительной очистки, или механические. Устанавливаются в любом климатическом оборудовании. Защищают от загрязнений не только воздух в помещении, но и оборудование. Улавливают крупные загрязнения, шерсть животных, пыль.

2. Рулонные. Изготовлены из полиэстера. Толщина материала может быть различной у разных вариантов фильтров.

3. Ячейковые фильтры для вентиляции. Представлены двумя вариациями — гофрированный (кассетный фильтр для вентиляции), и карманный (мешочный). Гофрированный является универсальным и используется почти во всех вентиляционных системах, подходит для эксплуатации, как в жилых, так и в промышленных зданиях.

Карманные фильтры для вентиляции используются как следующая ступень очистки после грубой, снижают количество пыли.

4.Электростатические (электрические). Удаляют аэрозоли твердых веществ и масляного тумана. Под воздействием электростатики крепко оседают на фильтре, и даже под внешним воздействием удерживаются прочно. Требуют регулярной очистки, в противном случае эффективность резко снижается.

5.Панельные. Имеют простую конструкцию из металлической рамки и сетки, а также фильтрующего материала с нужной плотностью.

6.Самоочищающиеся. Используются на производстве. За счёт пневматической очистки обеспечивается непрерывная работа вентиляции с сохранением производительности.

7. Фильтры НЕРА тонкой очистки. Отличаются повышенной эффективностью, задерживая до 99% частиц размером от 0,3 мкм. Под этот показатель попадают споры и пыльца растений и грибов, а также различные аллергены. Требуют замены до трех раз в год.

Еще более эффективными, чем НЕРА, считаются фильтры ULPA. Они способны задерживать до 99,99% частиц размером более 0,1 мкм.

Для того, чтобы НЕРА и ULPA не стали рассадником бактерий, производители пропитывают их особым составом.

8. Фотокаталитические. Разлагают и окисляют токсичные примеси с помощью ультрафиолетового излучения. Процесс происходит при комнатной температуре. Примеси распадаются до углекислого газа и воды. Распаду поддаются даже бактерии и вирусы.

ВИДЕО ОБЗОР» alt=»»>

Варианты фильтров по используемому материалу

Уровень очистки воздуха напрямую зависит от применяемого материала.

Для задержки крупных частиц предназначены металлическая сетка, волокнистые и пористые материалы, тканевая основа.

• Стоит отметить бактерицидные системы, которые обеззараживают поступающий в помещение воздух за счёт воздействия ультрафиолета.
• Волокнистые материалы способы очищать воздух еще и от химических веществ, которые присутствуют на производствах.
• Угольные фильтры – достаточно широко распространены, эффективно устраняют пары и газообразные вещества.

Читайте также:  Вентиляторы с фильтром — почему стоит их купить

Чем больше пор в угле, тем эффективнее он поглощает полулетучие и летучие соединения. Однако стоит иметь в виду, что данный тип фильтров не подходит для помещений с высокой влажностью, а также не справляется с диоксидом азота и формальдегидом. Хорошо поглощают загрязнения, но требуют частой замены.

Частота смены фильтрующих материалов зависит от требований к уровню чистоты воздуха, а также к его изначальной загрязненности. Само оборудование также необходимо периодически очищают от масла, пыли, сажи, которые могут препятствовать эффективной очистке воздуха.

В среднем такую процедуру, как на тканевых, так и на сетчатых воздушных фильтрах для вентиляции следует проводить раз в полгода, а в сильно загрязненных помещениях чаще.

ВИДЕО ОБЗОР» alt=»»>

Фильтры для вытяжной вентиляции, в чем их отличия

Приточно-вытяжные системы рекомендуются для установки в загородных домах, просторных квартирах, офисных помещениях. Они обеспечивают высококачественную очистку воздуха (нагревание, охлаждение, увлажнение, фильтрацию), постоянное циркуляцию воздуха, рекуперацию тепла, замену загрязненного воздуха на чистый с улицы.

Для исправной работы системы требуется монтаж фильтров для приточно-вытяжной вентиляции. Обычно используется один элемент грубой очистки, также возможна установка и фильтров с тонкой очисткой.

В вентиляционных системах часто применяются не только традиционные кассетные и карманные фильтры, но и жироулавливающие лабиринтные из нержавеющей стали. Они удаляют из нагретого воздуха частицы масла и жира, а также защищают воздуховоды и вентиляторы от загрязнения.

За счёт температурного перепада масла и жир собираются в лабиринте специальных фильтров. Они отделяются от воздуха и оседают, после чего начинают стекать в специальную емкость. Частично жир остается на стенках, поэтому оборудование нуждается в периодической очистке моющими средствами. Иначе жир будет мешать эффективной очистке воздуха.

Также стоит отметить лабиринтный фильтр разборного типа. Удобен тем, что разбирается на части, которые можно мыть отдельно друг от друга даже в посудомоечной машине.

В современных системах вентиляции применяется ступенчатая фильтрация с элементами разных конструкций и степеней очистки. Так, могут быть установлены фильтры грубой и тонкой очистки и дополнительно угольный. Первые два удаляют пыль и загрязнения, а последний запахи и дым.

Очистка приточного воздуха – важная функция систем вентилирования и кондиционирования. Эту задачу выполняют фильтры для вентиляции – элементы задерживают частицы пыли, грязи, аллергены и другие вредные примеси. Вопрос воздухоподготовки наиболее актуален в условиях города, вблизи проезжей части или промышленной зоны.

Чтобы обеспечить дом чистым воздухом, необходимо научиться выбирать, и своевременно менять фильтрующие элементы, согласны? Мы поможем вам в решении этих вопросов.

В предложенной публикации рассмотрена классификация воздухоочистителей, обозначено их назначение и особенности применения. Кроме того, мы привели практичные рекомендации по формированию комплексной фильтрационной системы вентиляции.

Почему важны воздушные фильтры

Если человек установил в своем жилье, офисе, на производстве вентиляционную систему значит ожидает получить приток свежего, чистого воздуха, а это невозможно без эффективной системы фильтрации. Поэтому при отсутствии качественной очистки воздушных масс смысл установки дорогостоящего оборудования теряется.

Даже если владелец не усмотрит необходимости в этой процедуре, то все равно это нужно будет делать для защиты механических частей самой системы.

Сторонние частицы, среди которых мелкие обломки веток, насекомые, поднятые ветром песчинки и пыль, способны привести к преждевременному износу и поломкам недешевого оборудования, а ремонт окажется дороже пакета качественных фильтров.

Кроме того, обслуживание будет обходиться на порядок дороже. К примеру, регулярно придется осуществлять перенастройку системы. А поскольку указанную операцию способны выполнить только специалисты, то каждая такая наладка будет дорогостоящей.

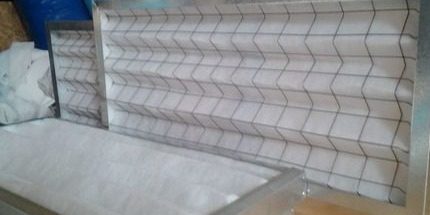

Фильтры из полиэфирного волокна сегодня самые востребованные. А также на фото видно, что фильтрующий материал гофрированный, — это повышает эффективность очистки

И это далеко не весь список дополнительных работ, которые приходится делать при отсутствии эффективной системы фильтрации.

Существующие разновидности очистителей

Деление на виды считается условным, хотя оно охватывает всевозможные особенности фильтров. Это нужно, чтобы потребители, производители, продавцы лучше могли ориентироваться в конструктивных особенностях, разнообразии материалов.

Фильтрующие приспособления делятся на виды с учетом следующих особенностей:

• по конструктивному исполнению;
• назначению, эффективности;
• принципу работы.

Все конструктивные особенности воздушных фильтров стандартизированы, поэтому выделены несколько видов. К одним и тем же могут относиться изделия разной эффективности.

Классификация очистителей помогает легко выбирать модели нужных конструкций. Например, карманные фильтры, использующиеся для вентиляции различных помещений, бывают грубой очистки и сверхэффективными.

Виды фильтрующих изделий по конструктивному типу:

• карманные;
• кассетные;
• панельные;
• фильтрующие рукава.

Карманные фильтры отличаются низким сопротивлением, прочностью, безопасностью, высокой пылеемкостью. Выделяются простотой конструкции, применения, утилизации, также обладают высокой пожаробезопасностью.

Карманные фильтры конструктивно просты, надежные и безопасные, поэтому являются одним из самых востребованных видов

Их можно применять в различных сферах (на производстве, в больницах, жилых помещениях). В качестве материала изготовления используются прочные синтетические волокна. Представляют собой сшитые, спаянные конструкции, похожие на карманы, которые крепятся к жесткой раме.

Кассетные фильтры — используются в различных сферах (на производстве, в общепите, фармацевтике, быту), отличаются прочностью, долговечностью. К преимуществам относятся низкое начальное сопротивление, значительная пылеемкость.

Жесткая конструкция позволяет справляться с любыми нагрузками. Фильтрующий материал изготавливается из современных полиэфирных волокон.

Кассетные фильтры имеют жесткую конструкцию, поэтому выдерживают существенные нагрузки

Панельные фильтры — изделия, для которых в качестве фильтрующих материалов может использоваться различное сырье, включая металлическую сетку, пенополиуретан, но чаще всего применяются современные полиэфирные волокна.

Подобные приспособления могут быть частью различных систем для очистки воздуха на производстве, в быту. Отличаются практичностью, высокими рабочими характеристиками, внушительной способностью задерживать пыль.

Фильтрующие рукава являются наиболее производительными фильтрами, поэтому используются в основном на производстве, включая химические заводы, табачные фабрики, ТЭЦ. Такие изделия могут применяться и для улавливания различных газов, например, при производстве алюминия.

Рукава — самые распространенные фильтрующие элементы на производстве, к тому же их использование традиционно считается наиболее экономически обоснованным. А все потому, что эти фильтры способны выполнять качественную очистку от разнообразных газов, пыли. Их можно менять, не прекращая технологический процесс.

Панельные фильтры. Их легко отличить, так как рама таких изделий всегда оснащена силовыми элементами в виде сетки

Кроме того, рукава долговечны, мало восприимчивы к условиям эксплуатации — они могут работать при внушительных 280°C и значительных морозах.

Фильтрующим материалом в этом случае являются современные полиэфирные волокна, которые нередко покрывают дополнительными слоями, к примеру, мембранами для повышения качества обработки воздуха.

Классификация популярных видов фильтров

Для качественной очистки используются различные виды воздушных фильтров для систем вентиляции и кондиционирования. Чтобы потенциальные потребители легко разбирались в их возможностях, такие изделия разделяют по эффективности и назначению. Деление на разные группы стандартизировано государством.

Группы очистителей по эффективности и назначению

Регламентируют сферу приспособлений для фильтрации отечественные ГОСТы (Р ЕН Р ЕН 1822-1-2010 и более новый Р ЕН 779–2014). Если покупатель выберет изделие иностранного производства, то разницы в классификации он не ощутит, так как в мире приняты одинаковые стандарты.

Так, фильтры бывают:

• общего назначения — этот вид наиболее востребован;
• специального назначения — они используются в случаях, когда к чистоте воздуха на каком-либо производстве, в лаборатории, быту предъявляются повышенные требования.

В свою очередь, перечисленные виды делятся на различные классы, которые точно указывают на их возможности. Классификация показывает, какая часть загрязнений задерживается.

Для проверки соответствия изделий требованиям, используются приборы, вычисляющие массовую концентрацию сторонних частиц до прохождения очистки и после этой процедуры.

Фильтры общего назначения делятся на следующие категории:

• G-класс — выполняют грубую очистку, применяются только для защиты более точных деталей, самого вентиляционного оборудования;
• М-класс — относятся к фильтрам средней очистки, они могут использоваться как в системе, так и вне ее;
• F–класс — сюда зачисляются изделия, способные осуществлять тонкую очистку.

Перечисленные приспособления могут функционировать во всех системах вентиляции. Они являются только пылезадерживающими, чего оказыжется достаточно в ряде случаев.

Если нужно более эффективное фильтрование, то указанные изделия используют, как часть системы. Делается это для того, чтобы недорогие фильтры общего назначения защищали от воздействия крупных абразивных частиц, мусора дорогостоящие очистители высокой эффективности.

Воздушные фильтры спецназначения для систем вентиляции делятся на такие категории:

• Е и H-классы — сюда относятся все приспособления, обладающие высокой эффективностью;
• U-класс — изделия обладают сверхвысокой эффективностью.

Эти фильтрующие конструкции способны решать ряд специальных задач, например, улавливать запахи, жиры. Они обладают наибольшей эффективностью, но их цена существенно выше, чем у моделей общего назначения. Поэтому они используются в ситуациях, когда этого требует технологический процесс на каком-либо производстве, в лаборатории.

А также активно применяются и в бытовых условиях, например, помогут людям с ослабленным иммунитетом, или страдающим аллергией, избежать многих сложностей.

Таблица классификации фильтров в зависимости от класса осуществляемой очистки (+)

Для максимально точной классификации одновременно с буквенными обозначениями используются и дополнительные цифровые, к примеру, G1, H9, U17. Чем выше значение, указанное за буквой, тем эффективней изделие.

Всего существует 17 цифровых классов, все они перечислены в профильных ГОСТах. К примеру, самый грубый из стандартизированных фильтров G1 должен задерживать 50-65% синтетической пыли, а G4 не меньше 90% тех же частиц.

Наиболее точные изделия, как U17, обязаны улавливать 99,999995% загрязнений. Ознакомиться с показателями эффективности очистки можно для общей информации, так как в большинстве случаев техническая документация, паспорта содержат буквенно-цифровые классы.

Виды фильтров по принципу работы

Поскольку загрязнения воздуха бывают различных типов, то логично для его очистки использовать разные виды очистителей. Собственно так и делают, объединяя в составе фильтрующей системы изделия, имеющие различный принцип работы, что позволяет успешней улавливать частицы грязи.

А также такая процедура позволяет сделать очистку более экономичной. Причина кроется в конструкции вентиляционной системы — наибольшему воздействию подвергаются прочные и дешевые приспособления, установленные предварительно.

Виды фильтров по принципу работы:

• механические;
• масляные;
• угольные;
• губчатые;
• HEPA.

Механические фильтры — предназначены для очистки приточного воздуха от достаточно больших частиц, к которым ним относятся пыль, шерсть животных, насекомые и т.д. Такие изделия используются для фильтрации грязи размером 5-10 микрон.

Особенность частиц указанных размеров в том, что их мало, но именно они существенно ускоряют износ оборудования самой вентиляционной системы.

А также быстро приходят в негодность более эффективные и дорогие изделия точной очистки, что приводит к нарушениям технологических процессов, ухудшению микроклимата в офисе, доме.

Для предотвращения перечисленных разрушительных процессов механические фильтры устанавливаются практически в любой системе кондиционирования, вентиляции и выполняют предварительную задержку пыли и прочих частиц. Обычно такие изделия изготавливаются из волокнистых синтетических материалов, имеющих сетчатую структуру.

Механические фильтры присутствуют практически в каждой системе вентиляции. Они принимают на себя первый удар в виде пыли и прочих крупных частиц, которыми наполнен отработанный воздух

Для придания прочности нередко применяются различные современные клеящие вещества. Во многих случаях использованное изделие подлежит утилизации, но встречаются модели, которые можно очищать мытьем или напором воздуха, подающегося под давлением. Это делает их многоразовыми, что выгодно и практично.

Указанные процедуры можно выполнять на любом производстве и даже дома. Недостатком считается то, что механический фильтр самостоятельно не способен очистить воздух.

Масляные — очистители, основным элементом конструкции которого является фильтрующий элемент. Чаще всего он комбинированный, и состоит из прочных синтетических волокон, металлических сеток. Но главной особенностью является использование минеральных масел для повышения эффективности очистки, которая достигается прилипанием к нему грязи.

Масляные изделия используются, как предрасположенные фильтры для улавливания крупных частиц, что ограничивает их функциональность.

Угольные модели функционируют благодаря адсорбции — это физическое явление, при котором поры одного вещества поглощают другое. Такие изделия эффективно удаляют газы, запахи.

Угольный фильтр, использующийся для вентиляции можно применять только вместе с дополнительным уловителем мелких частиц пыли и жира, установленным перед ним. Причина кроется в том, что крупицы большего размера забивают поры угля и делают процесс адсорбции неэффективным.

Преимуществом этого вида является достаточная степень очистки при умеренной стоимости. Он часто используется в быту – это распространенный угольный фильтр для вытяжек. Нашел он применение в медицине, фармацевтике, на небольших производствах. Недостатком таких изделий считается необходимость регулярной замены.

Угольный фильтр мало чем отличается от других видов, так как фильтрующий материал упакован в мешки из полиэфирных волокон

Губчатые фильтры — очищают воздух от достаточно мелкой пыли, других твердых элементов. Название произошло от фильтрующих материалов (губчатой резины, пенополиуретана), которые для повышения эффективности предварительно проходят специальную обработку с целью увеличения площади пор.

Они используются многократно, так как их можно помыть. Применяются в быту, на производстве, медицине. Недостатком считается то, что эти уловители подходят только для удаления пыли из воздуха, хотя делают это качественно.

HEPA-фильтры предназначены для высокоэффективного улавливания мелких пылевых частиц. Часто они являются основным компонентом, хотя использовать их всегда необходимо с предустановленными фильтрами, которые будут очищать воздух от крупных элементов грязи.

Поверхность таких изделий покрывается химическими растворами для угнетения различных видов бактерий.

Используются везде, где есть повышенные требования к качеству воздуха. Поскольку они успешно избавляют от аллергенов (спор, пыльцы, шерсти, домашней пыли, других), то часто применяются в быту. Делают очистители из специальной бумаги или синтетических волокон.

Результат очистки воздуха с помощью HEPA-фильтров близкий к идеальному, но следует помнить, что их можно использовать только с предрасположенным фильтром

HEPA фильтры часто устанавливают в бытовых очистителях воздуха.

Если нужна максимальная эффективность чистки, то следует выбрать фильтры ULPA, которые обладают одинаковым с HEPA принципом действия, но способны улавливать несколько большее количество пыли. Все высокоэффективные изделия довольно дорогие, кроме того, обладают непрочной конструкцией.

Новшества в системах вентиляции

Помимо, перечисленных выше, очистителей, все чаще используются новые высокотехнологичные способы. Например, недавно для систем вентиляции начали применяться фотокаталитические фильтры, но они быстро становятся востребованными.

Причина растущей популярности кроется в способности одинаково эффективно бороться с различными вирусами, бактериями, токсинами, которые разлагаются на безопасные продукты, например, воду. Очистка выполняется под воздействием ультрафиолета в фотокаталитической камере.

Уже перестали быть редкостью и электростатические фильтры, которые с помощью ионизации воздуха и воздействия электрических сил способны удалять из отработанных масс мельчайшие частицы загрязнения.

Как выбрать воздушный очиститель

Сама конструкция вентиляционной системы должна пройти испытание на устойчивость к возможным механическим воздействиям, которым она будет подвергаться в ходе использования. Эта процедура чрезвычайно важна.

Таким способом выясняется, будут ли фильтрам созданы условия для эффективного функционирования. Делать это нужно перед началом эксплуатации и после внесения существенных конструктивных изменений.

Все используемые фильтры должны соответствовать ряду условий. Так, во время работы эти изделия не должны выделять волокон, пыли, которые могут нанести повреждение людям, оборудованию. То есть любой очиститель должен быть гарантированно безопасным.

Воздушные фильтры должны проходить испытание на соответствие характеристикам

Важным качеством является герметичность, которая исключает просачивание загрязненного воздуха между корпусом изделия и его посадочной рамой. Аэродинамические характеристики обязаны соответствовать нормам для своего класса.

Каждый фильтр должен пройти испытание на эффективность, соответствие другим характеристикам, что обязательно указано в паспорте изделия или отдельным актом.

Формировать комплексную фильтрационную систему и изначально подбирать отдельные компоненты в ее состав должны производители, монтажные организации, так как сторонний человек не сможет учесть все важные нюансы, что приведет к низкой эффективности.

Выводы и полезное видео по теме

Информация о конструкции востребованного карманного фильтра поможет понять, что представляют из себя такие изделия:

Обзор угольного фильтра даст возможность разобраться с его особенностями:

Фильтры способны удалять из воздуха любые загрязнения, но для этого необходимо подобрать изделия с учетом соответствующих технических характеристик. Надо понимать, что с поставленными задачами могут справиться только фильтрационные системы, собранные из очистителей нескольких видов.

Для их подбора нужно иметь определенные навыки, знания или обращаться за помощью к специалистам, которые квалифицированно выполнят работу.

Есть, что дополнить, или возникли вопросы по выбору разных фильтров для вентиляции? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования воздухоочистителей. Форма для связи находится в нижнем блоке.

Вентиляционная система призвана обеспечить оптимальный микроклимат в помещении. В данную систему входят различные устройства, воздухоотводы, фасонные элементы и прочее. Для обеспечения чистоты воздуха следует позаботиться о стабильной работе всех частей системы. К комплектующим компонентам, в частности, относятся и фильтры для вентиляционных систем.

Предназначение

Фильтры для вентиляции устанавливаются в каждой системе для обеспечения комфортного климата в помещении. Очищение воздуха в современных условиях экологии является важнейшей задачей проектировщиков. Установка фильтрующих элементов позволяет дополнительно защитить устройства приточной вентиляции. Чаще всего монтаж фильтров производится перед дорогостоящими устройствами. Еще одной функцией фильтров является и минимизация потребности в очистке каналов системы вентиляции.

6фото

Также фильтрующие устройства необходимы для предотвращения забивания других фильтров, которые стоят на порядок дороже. Благодаря этому длительность службы последних значительно увеличивается. Используются фильтры для вентиляции не только в жилых домах, но и в медицинских, образовательных учреждениях, детских садах и различных отраслях промышленного сегмента.

Основные требования к изделию

Элементы фильтрации должны обеспечивать полную герметичность системы, но их необходимо регулярно заменять. Исходя из этого, существуют некоторые требования к изделию.

• Удобство установки, возможность ремонта и герметичность систем в квартирах с панельными блоками. Должны быть полностью исключены риски утечек и разрывов.
• Фильтрующий элемент должен быть достаточно надежным перед механическими нагрузками, которые могут образоваться в системе. Немаловажной характеристикой любого фильтра является его начальное и конечное аэродинамическое сопротивление. Поэтому при производстве подобных устройств предъявляются жесткие нормы, поскольку при неисправности фильтра выйдет из строя вся система вентиляции;
• Материал изготовления должен выдерживать обычные атмосферные условия и достаточно большие аэродинамические силы.
• При улавливании твердых частиц фильтры не должны пропускать пыль, копоть, которые негативно сказываются на технологических процессах. Поэтому для производства элементов фильтрации используются нетканые материалы, способные обеспечить высокую надежность при улавливании загрязняющих агентов.

Виды

Для очистки воздуха используются электростатические типы фильтрующих устройств. Электростатический способ считается наиболее эффективным методом для удаления частиц пыли, копоти и других загрязняющих агентов в воздушном потоке. Используются данные фильтры в бытовых целях, в промышленном сегменте, где могут накапливаться вещества с высокой концентрацией токсичных газов.

Электростатический прибор представляет собой металлические пластины и нити, которые натягиваются между ними. Между нитью и пластиной образуется электрополе, которое преобразуется в ионизированный ток. При прохождении воздушных частиц между двумя пластинами вредные вещества обретают заряд и в результате появления электрополя приближаются к металлу, имеющему отрицательный заряд.

Достоинствами подобных устройств являются малое потребление электрической энергии, соответственно, недорогая эксплуатация и обслуживание.

Нера-устройства являются наиболее высокоэффективными воздушными фильтрующими устройствами, они очищают воздух вплоть до 99% от токсичных агентов. Удерживание волокон, пыли, пыльцы происходит благодаря волокнистому сырью, имеющему форму гармошки. Основное назначение нера-фильтров – удерживание очень мелких агентов, пыли и пуха. Однако при попадании внутрь фильтра крупных элементов устройство в скором времени забивается. Для предотвращения забивки и продления срока эксплуатации перед нера-устройством дополнительно монтируют фильтрующий элемент грубой очистки для крупных компонентов.

Основным недостатком устройств является необходимость их периодической замены в соответствии с инструкцией. Выпускаются такие модели, которые при забивке можно отмыть, но до конца очистить не получается, поэтому заменить их на новый фильтр когда-нибудь все равно придется. Выпускаются также следующие разновидности воздушных элементов фильтрации.

• Масляные устройства для очистки воздуха – это кольца или сетки, смоченные минеральным маслом. Загрязняющие компоненты не проникают через масло, скапливаясь на поверхности. Благодаря этому в воздушное пространство не попадает пыль. Используются только при небольшом количестве загрязнений.

• Карманные устройства – фильтры для улавливания твердых примесей из вентиляции и рециркулирующих систем. Отличаются между собой классами очистки: могут быть грубой или тонкой очистки. Конструкционные особенности: состоят из рамки из пластика или металла, которая соединена с фильтрующим элементом в форме кармашка. Отличительная особенность данных устройств – возможность улавливания большого количества пыли.

Они устанавливаются в помещениях для приготовления пищи, в цехах по обработке металлических конструкций, а также в общественных сооружениях.

• Очистка газов производится фотокаталитическими элементами фильтрации. Процесс этот заключается в следующем: токсичные компоненты газов способны разлагаться и окисляться на фотокатализаторе. Это вещество, которое при поглощении ультрафиолетовых лучей способно ускорить протекание реакции. Фотокатализатор не накапливает на своей поверхности токсичные компоненты, поскольку они окисляются с образованием газов разложения и воды. В результате окислительного процесса токсины, вирусы и микробы уничтожаются. Также фотокатализатор способен избавить от дурных запахов, поскольку практически все они органического происхождения.

Вещество-катализатор не уменьшается, в результате чего элемент фильтрации достойно прослужит долгие годы. Однако не следует забывать о периодической замене ультрафиолетовой лампочки. Такая лампа потребляет электрическую энергию. Также к недостатку данного устройства можно отнести проблематичность утилизации УФ-лампы, которая производится только специалистами.

Фотокаталитические устройства не обладают высокой мощностью, поскольку фотокатализатор не имеет возможности излучать ультрафиолетовые лучи. Также для окислительного процесса нужно некоторое время. В том случае, если токсичные газы будут быстро фильтроваться, окисление не может полностью завершиться. Впоследствии токсины не разложатся до нужных компонентов. Устройство не может очищать воздух от твердых частиц, оно предназначено исключительно для газовых сред.

Угольные элементы фильтрации предназначены для устранения посторонних запахов и вредных элементов в газовой фазе. Принцип работы фильтра основан на том, что он имеет много мельчайших пор, куда притягиваются газовые молекулы. Угольные фильтры не очищают воздух от твердых примесей. Недостатком устройств является необходимость в периодической замене. Их частота зависит от концентрации вредных компонентов и от функциональных возможностей самого устройства.

Кассетные устройства относятся к ячейковым фильтрующим элементам и выполняются из пластика или стали. Фильтрующий модуль изготовляется из различного рода сырья, тип которого зависит от предназначения и условий эксплуатации устройства. Для класса механической очистки лучшим может быть синтетическое сырье, бумага с гофрами, нетканые сетчатые материалы. Для класса тонкой очистки используется стекловолоконное сырье.

Классы очистки

Для элементов фильтрации существуют устройства механической, тонкой, высокой и сверхвысокой очистки. Каждый класс маркируется конкретной буквой в соответствии с нормами. Класс механической очистки (маркировка G1–G4) предназначен для удаления крупных частиц: пуха, сажи, пыльцы и шерсти животных. Монтируются такие фильтры в системах с невысокими требованиями к концентрации воздуха, а также для предварительной очистки перед фильтрующими устройствами для более мелких частиц.

Класс тонкой очистки (маркировка F5–F9) предназначен для улавливания мелких частиц и пыльцы, спор микробов. Устанавливаются в вентиляционных системах, в промышленных цехах по выпуску лекарственных препаратов и продуктов, также они монтируются в сочетании с другими фильтрующими элементами. Фильтры класса высокой эффективности очистки (маркировка Н1-Н14) предназначены для удаления мельчайших частиц или вирусов. Монтируются в помещениях с повышенными требованиями к наличию токсичных компонентов в помещении, а также в цехах по производству фармацевтических препаратов и в медицинских учреждениях.

Класс устройств сверхвысокой эффективности (маркировка U15–U17) предназначен для улавливания особо мелких элементов. Устанавливаются в помещениях с жесткими нормами по концентрации вредных газов.

Материалы изготовления

От материала изготовления фильтра напрямую зависит эффективность очистки воздуха. Для удерживания достаточно крупных частиц используются устройства из металлической сетки, из волокнистого и пористого сырья, а также фильтрующие элементы из ткани.

Бактерицидная фильтровальная ткань, выпускаемая в рулонах, при помощи ультрафиолетовых лучей уничтожает вредные компоненты в воздухе. Волоконное сырье призвано обеспечить очистку от химических реагентов на производственных участках, а также в мебельных цехах и на производстве машин. Высокий уровень улавливания частиц достигается благодаря специальным растворам, которые покрывают стекловолокно. Подобные составы способны отталкивать загрязняющие вещества и уничтожать болезнетворные микробы.

Угольные фильтрующие материалы обеспечивают очистку воздуха от вредных паров и газовых сред. Фильтроткань с большим количеством пор наиболее эффективно способна удерживать летучие компоненты. В то же время данные устройства не рекомендуются к установке в помещениях с высоким уровнем влажности. Также они беззащитны против диоксида азота и формальдегида. Частота замены рулонных тканей зависит от требований к чистоте воздуха в помещении. Для большей эффективности следует периодически очищать фильтры для вентиляторов от масла, сажи, копоти. Данная процедура проводится один раз в 6 месяцев, а в сильно загрязненных участках еще чаще.

Водные устройства предназначены для установки в помещениях для приготовления пищи. Фильтр охлаждает воздушную массу до 40 градусов и очищает от масляных составов, только после этого очищенный воздух направляется в помещение. Чаще всего монтаж таких устройств производится в канальных вентиляционных системах. Устройства на основе воды улавливают особо тяжелые примеси.

Уровень очистки воздуха в помещении зависит от пористости синтепона. Синтетическое сырье, с помощью которого изготовляются специальные маты, предназначено для помещений с повышенным уровнем влажности или высокими температурными режимами. Особенно высокую эффективность показывают фильтры из синтепона на заводах по производству лакокрасочных изделий. Выглядят они в виде решеток, за которыми располагаются маты в форме рукава.

Особенности конструкции и принцип действия

Принцип действия фильтров для вытяжных установок заключается в следующем: воздушная масса с тяжелыми компонентами по вентиляционным каналам проходит через фильтрующее устройство, где остаются частицы пыли и иных загрязняющих агентов. Пористая поверхность обеспечивает быстрое впитывание этих компонентов. Работа датчиков зависит от особенностей конструкции:

• пористые устройства (в основе лежит пористое сырье, через которое проходит воздушные массы);
• поглощающие устройства (в основе – поглощающее сырье);
• тканевые устройства (фильтры оснащаются специальными материалами, способными удерживать крупные твердые частицы).

В насыпных фильтрах в качестве основы используется уголь, керамика, металлическая стружка и крошка резины.

Советы по выбору

Для правильного выбора элемента фильтрации для вентиляционной системы следует предусмотреть место монтажа, а также эффективность при использовании определенной модели устройства. Также следует позаботиться об условиях эксплуатации фильтров и их оптимальном количестве. Монтаж фильтра своими руками не рекомендуется, лучше всего обратиться за помощью к специалистам, которые в соответствии с инструкцией и техникой безопасности установят фильтрующий элемент.

Для более эффективной очистки рекомендуется предусмотреть многоступенчатую фильтрацию. В данном случае будут установлены несколько отличающихся между собой фильтрующих элементов. Специальные приборы помогут установить грамотность монтажа и работоспособность фильтров. Для увеличения срока службы устройств необходимо строго следовать инструкциям производителя, во время чистки применять только специальные средства и приборы. Ремонт фильтрующих устройств производится только квалифицированными мастерами.

О том, как выбрать фильтры для вентиляции, смотрите в следующем видео.

Воздух не бывает абсолютно чистым, в нём всегда присутствует некоторая часть пыли, аэрозолей, примесей, газов. В мегаполисах концентрация углекислого газа зачастую превышает установленные нормы, ввиду присутствия промышленных отходов, автомобильных выхлопов. Воздушные фильтры для систем вентиляции защищают жилое пространство от мелкодисперсных аэрозолей, газов и пыли.

Фильтры для вентиляционной системы — важная составляющая для формирования чистого воздуха в жилом пространстве

Сегодняшняя статья посвящена этим невидимым «защитникам», о существовании которых многие даже не подозревают. Именно фильтрующие материалы зачастую является единственным барьером между вредными для здоровья веществами и лёгкими человека.

Особенности и тонкости использования вентиляционных фильтров

Для приточных вентиляционных установок созданы специализированные системы очистки, сквозь которые проходит уличный воздух перед подачей в жилое пространство. В городах атмосфера переполнена пылью, растительной пыльцой, выхлопными газами. Потому воздушные фильтры для вентиляции являются неотъемлемой составляющей комфортной жизни.

В случае с производственными предприятиями, фабриками, заводами и цехами, важность очистных решений возрастает в разы. От них зависит не только производительность труда, но и безопасность рабочих.

Угольные фильтры для вентиляции

Угольные фильтры для вентиляции приточного типа здесь не эффективны. На предприятиях чистых воздух получают за счёт применения комплексных решений с разнообразными наполнителями, использования нескольких изделий разных классов очистки.

Наличие фильтров вентиляции для промышленных предприятий является вопросом экологической безопасности для городов, где эти производственные мощности располагаются. Большинство технологических процессов проходит с параллельным образованием зловоний, вредных токсинов, пыли с металлическими и древесными фракциями. Чтобы всё это не попало в лёгкие городских жителей оборудуют фильтровальные системы, установки у очагов загрязнений.

Степень очистки воздуха или классы фильтрации

Принимая во внимания качество очистки приточного воздуха, различают 3 больших класса фильтров для систем вентиляции.

1. Абсолютная очистка или решения первого класса. Основная область их применения – лаборатории и помещения, где требуется обеспечивать стерильную чистоту. Рассматриваемые материалы улавливают в воздухе мельчайшие частички (до 0.1 мк), благодаря чему способны защитить даже от радиоактивной пыли, опасных аэрозолей.
2. Фильтра тонкой очистки (изделия второго класса). Степень обработки данных изделий находится в широких пределах (60-94%). Этот материал для вентиляции улавливает микрочастички, размеры которых составляют от 1 до 10 мк. Повсеместно используются в пищевом производстве, фармацевтических заводах и в научно-исследовательских комплексах.
3. Изделия грубой очистки, соответствующие третьему классу. Оптимальные решения для вентиляционных установок, посредством которых обеспечивается первоначальная очистка воздуха. Первоначальную обработку проводят в помещениях с высокой концентрацией пыли.

Хорошая очистка обеспечивается комбинированием нескольких вентиляционных механизмов, с помощью которых воздух проходит ряд этапов очистки, и только после этого направляется в помещение. Если пользоваться всего одним изделием, существует высокая опасность его преждевременного засорения, выхода из строя.

Степень очистки воздуха для разных помещений

Кассетные фильтры применяются исключительно при тонкой очистке воздушных масс. Дополнив систему установкой предварительной обработки, удается сэкономить финансовые средства на покупке и замене дорогих расходных материалов.

Фильтры вентиляции: основные виды, конструкции

Для вентиляционных систем приточно-вытяжного типа предусмотрено несколько разновидностей фильтров.

• Панельные решения. Универсальные решения, подходящие не только для приточных, но и вытяжных систем. Отличаются конструктивной простотой и эффективностью. Речь идёт о металлическом решетчатом основании, покрытой сеткой. Внутри размещается поглощающий материал. Ширина металлического профиля не превышает 10 см. Канальные фильтры угольного типа
• Канальный фильтр угольного типа. Данный тип устройств легко монтируется в воздуховод, причём это может быть уже готовая и установленная система. Ткань впитывает в себя не только неприятные запахи и мелкую пыль, но и эффективно поглощает посторонние звуки. Его устанавливают непосредственно после вентилятора, делегируя ему тем самым роль шумоглушителя.
• Механические изделия. Подходят для предварительной обработки воздушных масс. Получили широкое распространение в разных климатических зонах, широтах. За счёт фильтруемого материала внешние загрязнения не проникают в жилое помещение, корпус агрегата. Мешочные или карманные очистители
• Мешочные или карманные очистители. Применяются главным образом для осаждения крупной пыли на этапе первичной обработки подводимых воздушных масс. Изготавливаются из полиэтилена, полипропилена или полиэстера. Справляются с температурой до 200 градусов. Карманный фильтр имеют высокую пылеемкость – порядка 300 г из расчёта на 1 см2. Бактерицидными фильтрами часто оборудуют операционные
• Бактерицидные фильтры. Сегмент узкоспециализированного оборудования, монтируемого на входе заборного канала. Перед перенаправлением в конкретное помещение кислород очищается ультрафиолетом от микробов, бактерий. Практически каждый бактерицидный фильтр соответствует самому высокому классу очистки – Н11. Именно благодаря этому они эффективно противостоят потенциально небезопасным спорам и прочим нежелательным микроорганизмам.
• Жироулавливающие поверхности. Если проводить сравнительную параллель с бытовыми изделиями, это кассетный фильтр для вентиляции с металлической рамкой и специальной улавливающей тканью. Конструкция монтируется в зонт вытяжки, устанавливается над плитой. Размеры ячеек составляют 0.3х0.6 см. В зависимости от условий эксплуатации количество прослоек улавливающего материала подбирается в значениях от 5 до 7.

Для очистки применяют средства для мытья посуды. Под потоком горячей воды и моющего средства удается за несколько минут избавиться от пыли, жира и мелких частичек.

Материалы, применяемые в фильтрационных решениях

Вентиляционные фильтры отличаются и по материалу, сквозь который проходит очищаемый поток. Качество очистки определяется особенностями адсорбента. С учётом этого критерия специалисты выделяют несколько типов материалов, классификация которых представлена ниже.

Маты из стекловолокна

1. Маты из стекловолокна гарантируют очистку в соответствии с критериями класса от EU2 до EU4. Оснащаются ими бактерицидные фильтры. Оснащаются покрасочные станции, производственные комплексы. Предварительно материал для вентиляционных систем проходит специальную обработку, защищающую от пыли, вирусов и потенциально небезопасных микробов. Изготовить своими руками такой «клининговый» агрегат невозможно, потому как речь идёт о технологически сложном и многоэтапном процессе.
2. Рулонные фильтры на основе синтепона. Оптимальные изделия, обеспечивающие комплексную защиту внутреннего пространства не только от пыли, но и влаги. Используются в отделочных комплексах, покрасочных мастерских. Угольные маты для современных фильтров
3. Угольные изделия. В тех случаях, когда возникает необходимость в эффективном поглощении органических соединений, лучше, чем угольный фильтр для вентиляции не найти. Избавляют внутреннее пространство от тяжелых частиц. Уровень очистки зависит от количества слоев и пор материала. Зачастую речь идёт о воздушных фильтрах для приточной вентиляции.
4. Сетки из пластика или металла. На этапе предварительной очистки на вход вентиляционного канала монтируют специальные жироулавливатели, обработанные маслом. За счёт этого они эффективнее притягивают мелкие частички грязи и пыли. Степень очистки – до 90%.

Современная промышленность выпускает разные фильтры для вентиляционных систем

Производство фильтров поставлено на промышленный поток. Каждый из перечисленных типов рассчитан на эксплуатацию в определенных условиях.

Волокна для фильтров

Самыми популярными фильтровальными материалами остаются следующие основы, волокна:

Полиамид — один из самых современных и качественных материалов для фильтров

• Полиамид – синтетическое основание, которое без проблем справляется с высокими механическими и температурными нагрузками.
• Асбестовые – волокна на натуральной основе. Поставляется материал в рулонах. Он отличается невысокой механической прочностью. Технические характеристики остаются стабильными даже в кислотной и щелочной среде. Материал на основе стекольных волокон выдерживает самые высокие нагрузки
• Стеклянные – прочный материал, которому не страшны агрессивные среды и высокие температуры. Главное достоинство – устойчивость к физическому, механическому и технологическому износу.
• Хлорированные структуры – справляются с влажной средой, грибковыми спорами, плесенью и потенциально опасными бактериями. Не устанавливаются в вытяжные системы, подверженные воздействию высоких температур или прямых солнечных лучей. Если температурный режим достигает 70 градусов по Цельсию, материал не способен качественно очищать приточный поток воздуха.

Для каждого типа фильтров производятся материалы с заданными характеристиками по классу и степени очистки воздуха

Компании производители указывают тип материала, используемого в том или ином фильтре.

Подбор фильтра для вентиляционной системы

Принимая во внимание особенности материалов, характеристики волокон, уровень пылеемкости фильтров, подобрать оптимальное решение для загородного дома, городской квартиры или офиса, не так уж и сложно. Для перечисленных объектов лучше всего подходят воздушные фильтры. Решения на основе «угля» эффективно поглощают мелкие соринки, пыль, не внося изменений в циркуляцию воздушных масс.

Специалисты рекомендуют на входе устанавливать карманные фильтры для вентиляции, потому как они гарантируют качественную предварительную очистку уличного воздуха. Золотое правило – эффективная система непременно включает в себя несколько очистных элементов, отличимых по классу, улавливаемым фракциям. Что касается монтажных работ, их лучше делегировать профессионалам.

Используемые источники:

• https://filteru.ru/filtri-dlya-system-ventilyatsii/
• https://sovet-ingenera.com/vent/oborud/filtry-dlya-ventilyacii.html
• https://stroy-podskazka.ru/ventilyaciya/klassifikaciya-filtrov/
• https://ventilaciya.info/ventilyatsiya/filtry-dlya-ventilyatsionnoj-sistemy.html
