Какая должна быть вентиляция в квартире с газовой плитой

. Содержание

Довольно часто вентиляция на кухне с газовой плитой как в частном доме, так и в квартире не соответствует необходимым нормам. Причины того, что вентиляционная система не справляется со своими обязанностями, могут заключаться в осуществлении ошибок при проектировании, строительстве или же во время очистки вытяжек.

Довольно часто вентиляция на кухне с газовой плитой как в частном доме, так и в квартире не соответствует необходимым нормам

Наиболее эффективным способом узнать качество работы вентиляционной системы является эксперимент с сигаретой, когда в кухонном помещении выкуривают сигарету, а затем возвращаются туда по прошествии 15–20 минут. Если в комнате до сих пор присутствует насыщенный запах дыма, то можно сделать вывод, что требования к вентиляции кухни с газовой плитой не соблюдены.

Требования к кухонному помещению

С учетом установленных норм воздухообмена, кухонное помещение, где будет установлена газовая плита, должно соответствовать приведенным ниже требованиям:

• высота потолков не должна быть менее 220 сантиметров;
• обязательно присутствие канала вентиляции или открываемой форточки, которая размещается в верхней части окна;
• под дверью, которая ведет в кухонное помещение, должна присутствовать довольно широкая щель (при отсутствии щели можно сделать отверстие непосредственно в самой двери, его площадь должна составлять от 25 см2).

Главные правила установки вентиляции в кухне частного дома

Вентиляция кухни с газовой плитой в частном жилище в первую очередь должна подразумевать собой присутствие свободного движения воздуха в комнате. Для этого в здании обязаны присутствовать специальные отверстия, в которые будет входить, и выходить воздух.

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

Особенности оттока воздушных масс

Для того чтобы привести в норму вентиляцию на кухне, приложив минимум усилий, следует осуществить монтаж вытяжки. Вентилятор поспособствует вытяжке воздушных масс и различных запахов пищи, возникших над газовой плитой. А с помощью широкого зонта, входящего в комплект вытяжного устройства данные запахи и загрязненные воздушные массы попадут прямо в воздуховод. По такой схеме вытяжка осуществляет принудительную вентиляцию на кухне.

Монтаж качественной вытяжки в кухне, где находится газовая плита, необходим для того, чтобы привести вентиляцию в норму

Стоимость подобной вентиляционной системы может быть довольно высокой, но все напрямую зависит от типа вытяжки и ее дизайна.

Сегодня выделяют 2 типа вытяжных устройств:

• обладающие функциями фильтрации и рециркуляции масс воздуха;
• обладающие функцией отвода загрязненных воздушных масс наружу.

Первый вид вытяжных устройств трудно назвать элементами вентиляционной системы, поскольку они не принимают абсолютно никакого участия в процессе воздухообмена. А вот второй вид вытяжек полностью обеспечивают удаление загрязненных воздушных масс, и обеспечивает приток свежего воздуха.

Но если в кухне вместе с газовой плитой присутствуют еще и пластиковые окна, то вытяжку следует подбирать более мощную.

Устройства для притока воздуха

В помещении с газовой плитой в частном доме или квартире просто не обойтись без специальных приборов, осуществляющих приток воздуха. Это объясняется тем, что естественная вентиляция в большинстве случаев не в состоянии справиться со своей задачей снабжения кухни свежим воздухом, поскольку такие вентиляционные системы в основном зависят от погодных условий и температурного режима на улице.

Неэффективность такой системы особенно ярко проявляет в себя в летнее время, когда воздухообмен практически отсутствует и кухня наполнена разнообразными запахами, вредными для организма газами, а на стенах присутствует конденсат. Вот именно в таком случае на помощь приходит механическая система вентиляции, которая способствует обогащению помещения свежим воздухом за счет функционирования специальных приборов.

Среди вышеуказанных приборов большой популярностью пользуются:

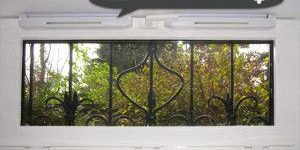

1. Оконный клапан приточного типа. Клапан монтируется в оконную створку, функционирование может осуществляться как в ручном режиме, так и автоматически. Основной недостаток такого устройства заключается в том, что при сильных морозах он может быть подвержен обледенению.
2. Стеновой клапан приточного типа. Для монтажа клапана необходимо выполнить отверстие во внешней стене. Существуют модели оборудования, которые параллельно осуществляют фильтрацию воздушных масс. Функционирование клапана может быть как в ручном режиме, так и автоматически.
3. Проветриватель. Размещается на нижней створке двери, выполненной из пластика. Функционирование осуществляется от электрической сети. Прибор не только осуществляет фильтрацию воздушных масс, но и производит их нагрев.

Проветриватель — устройство, осуществляющее фильтрацию и нагрев воздушных масс

Эти приборы считаются лучшими для приточной вентиляции на кухне, а их монтаж не требует никаких особых усилий, поэтому можно выполнить его и самостоятельно. Но если вы никогда не сталкивались с монтажом вентиляционных элементов, лучше обратиться за помощью к специалисту и просто посмотреть за его работой.

Правила установки вытяжки в кухонном помещении

При установке газовой плиты в частном доме или в квартире обойтись естественным вентилированием будет довольно сложно, поэтому следует выполнить монтаж вытяжного устройства, которое обеспечит принудительную вентиляцию для газовой плиты, размещенной в кухне.

Установка такого оборудования не составит особого труда, но для облегчения своей работы следует обратить внимание на ряд правил:

1. Вытяжки различных газов и запахов из кухни могут быть выполнены из самых разных материалов, но самым оптимальным вариантом будет прибор, обладающий корпусом из алюминия.
2. Согласно нормам фильтрационное оборудование, размещенное в вытяжном устройстве, необходимо очищать не реже чем один раз в 6 месяцев.
3. Нет необходимости выкладывать огромные суммы денег для покупки мощного вентилятора. Это связано с тем, что существует вероятность того, что воздуховоды просто не рассчитаны на подобную мощность и будут не в состоянии справиться с потоком вводимых воздушных масс, а это спровоцирует попадание вредных газов и неприятных запахов в другие комнаты жилого помещения.
4. Всегда следует помнить, что даже самые качественные воздуховоды рано или поздно подвергаются загрязнению. Поэтому прежде чем наводить справки об обустройстве новой вентиляционной системы, следует детально ознакомиться с тем, нет ли возможности привести в должный вид уже существующую систему вентиляции. В этом случае необходимо взять чистый лист бумаги и приложить его к отверстию, предназначенному для отвода воздуха. Если лист прилипнет к решетке, то это свидетельствует о том, что воздуховод функционирует должным образом и гораздо лучше будет немного его модернизировать, нежели устанавливать новую вентиляцию.
5. Если по своей площади кухонное помещение превышает показатель в 15 м2, то просто не обойтись без второго канала для вытяжки воздуха.

Если же вы впервые сталкиваетесь с особенностями монтажа вентиляционной системы в кухне с газовой плитой, то вам следует обратиться за помощью к газовщикам, они не сделают данную работу, но могут посоветовать, где разместить воздуховоды и прочие элементы вентиляции.

Желание сэкономить на коммунальных расходах свойственно большинству из нас. И согласитесь, переход на использование природного газа для готовки и отопления является наиболее оптимальным способом подобной бережливости. Но вентиляция в домах с газовыми плитами должна быть выстроена по очень строгим правилам.

Все о требованиях к устройству кухонной вытяжной системы вы узнаете их представленной нами статьи. Мы познакомим с регламентом нормативной документации, подробно освещающей все стороны этого непростого вопроса. Разберем стандартные варианты организации системы отвода воздушной массы.

Требования нормативов по воздухообмену

При проектировании вентиляции в кухнях с газовыми плитами необходимо соблюдать требования как санитарных, так и противопожарных норм (ГОСТов, СНиПов, СанПиНов и СП). Газоснабжение квартир и коттеджей является несомненным благом, так как позволяет существенно снизить траты на коммуналку. Но есть ряд моментов.

Оба варианта поставки: транспортируемый по трубам магистральный газ и СУГ из газгольдера или баллона – это источник опасности. Пренебрегать предписаниями и забывать о правилах безопасности нельзя.

Проектирование и монтаж кухонь с бытовыми плитами на газу регламентируются сразу несколькими документами. Плюс еще есть всевозможные рекомендации, основанные на приведенных нормативах

Если вытяжку и приток воздуха в газифицированной кухонной комнате организовать неправильно, то помещение может стать источником серьезных проблем, связанных с открытым огнем и возможным взрывом «голубого топлива».

Газовые плиты разрешается устанавливать как в частных домах, так и в многоквартирных. Высотой здания могут быть не более 10-ти этажей. При этом помещения для них должны иметь окно и быть хорошо освещены естественным солнечным светом.

Если вытяжка воздуха в кухне с газовой плитой будет недостаточной, то при затухании конфорки либо порыве трубы газ станет накапливаться в комнате и рано или поздно взорвется

Кухня для установки газовой плиты должна:

• быть с потолками высотой от 2,2 м и выше;
• иметь вентиляцию с естественным притоком/удалением воздуха;
• иметь окно, у которого есть открывающаяся створка либо в верхней части фрамуга или форточка.

Кубатура помещения с бытовой плитой на газу должна быть по минимуму (а лучше больше):

• 8 м³ – при двух конфорках;
• 12 м³ – при трех конфорках;
• 15 м³ – при четырех конфорках.

В отдельных случаях допустимо слегка отходить от этих норм, но только при условии согласования таких отклонений с проверяющими от МЧС и других контролирующих органов.

Чтобы с плитой не возникло проблем, воздуха в кухне должно хватать для горения газа, а также он должен постоянно замещаться новым уличным

При организации воздухообмена в кухне важно следить, чтобы новый воздух поступал исключительно с улицы. Это исключит попадание в кухонное помещение воздушных масс с лишними запахами и влагой, а также низким содержанием кислорода. Только метана или пропан-бутана плитке на газу для работы мало.

Норма воздухообмена для кухни с газовой плитой – 100 м³/час. При этом в большинстве многоквартирных домов вентканалы шириной 130–150 мм общей системы вентиляции рассчитаны на поток до 180 м3/час.

Требуется лишь обеспечить требуемый приток воздуха извне. В частном доме все зависит от проекта. Здесь надо на конкретном примере смотреть, на что рассчитана имеющаяся вентиляционная система.

Организации вентиляции для газовой плиты

Вентиляция в кухне, где установлена газовая плита, может быть:

• с принудительным побуждением
• с естественным побуждением;
• комбинированной.

Разрешается любой вариант. Однако по противопожарным нормам воздухообмен в рассматриваемом помещении должен быть естественным. Принудительная система с вентилятором энергозависима, ее допустимо использовать лишь в качестве дополнения.

При наличии газовой плиты принудительная вентиляция на кухне допускается только в качестве дополнительной вытяжки в довесок к системе с естественным побуждением воздуха

Если в кухне ставится вытяжка с вентилятором и отводом до стояка, то для ее правильной работы:

• необходимо обеспечить в комнату приток воздуха в должном объеме;
• запрещено новой отводной трубой закрывать вентканал с естественной вентиляцией;
• надо, чтобы вентиляционный стояк был способен пропустить объем вдуваемого в него воздуха.

Если вентиляция перестраивается под газовую плиту в коттедже, то проблем с расширением и переустройством вентиляционных каналов выйдет минимум. Потребуются лишь деньги и время на работу.

Но если газовая плита и вентиляция для нее монтируются в квартире многоквартирного дома, то ситуация зачастую аховая. Не всякая многоэтажка, если это изначально не заложено в проекте, рассчитана на установку в ней оборудования на газу.

Как минимум, придется монтировать оконные и стеновые клапаны для дополнительного притока уличного воздуха. Штатные вентканалы и существующие приточные отверстия вряд ли рассчитаны под требуемые параметры.

Что можно и нужно делать?

Если имеющаяся вентиляционная система способна обеспечить воздухообмен в 100 м³/час, то достаточно лишь поставить варочную печь с подключением ее к газу. И можно начинать готовить себе еду. В противном случае при установке газовой плиты вентиляцию в квартире и коттедже придется дорабатывать в двух направлениях – первый это приток, а второй вытяжка воздуха.

Для организации дополнительной вытяжки потребуется проложить новый вентиляционный канал с подключением к стояку выше существующего отверстия от естественной вентиляции

Дополнительный приток воздуха обеспечивается путем:

• просверливания в уличной внешней стене отверстия и монтажа в нем вентиляционного клапана;
• установки на кухонных окнах приточных клапанов;
• увеличения просвета под дверью в кухню.

В общей ситуации воздушный приток обеспечивается с улицы и с других комнат дома. Но в случае с кухней и газовой плитой большая его часть должна идти снаружи.

При этом допустимо, что он поступает с окна в спальне или гостиной, но тогда просвет от напольного покрытия под кухонной дверью потребуется сделать больше стандартных 15–20 мм. Здесь дверное полотно придется приподнимать на 20–30 мм. Если смонтировать его ниже к полу, то воздухообмен будет недостаточным.

Приточные клапаны рекомендуется делать в стеновом исполнении. Оконные аналоги в морозы могут заледенеть и прекратить обеспечивать приток воздуха. Варианты в стене больше по размеру и лишены проблем с обледенением.

Если дом старый, то без установки приточных клапанов не обойтись. Здания советской постройки изначально рассчитаны на вентиляцию за счет естественного притока воздух сквозь неплотные двери и деревянные окна.

Однако сейчас повсеместно ставятся стеклопакеты и двери с уплотнителями. В результате заложенные в проект нормы воздухообмена повсюду нарушаются, зачастую по банальному незнанию.

В итоге система вентиляции и так не справляется с задачей, а еще добавляется газовая плита, которой нужны дополнительные объемы кислорода для работы. Без приточных клапанов воздуха обеспечить должный микроклимат в жилых помещениях в этом случае зачастую невозможно.

Что предпринимать запрещено?

В старых домах вентканалы нередко делались с использованием деталей из дерева. Плюс в них могут находиться кабели систем электроснабжения и/или связи. В такие шахты выводить отвод от вытяжки над газовой плитой запрещено.

Продукты сгорания от печи на газу имеют повышенную температуру, а также содержат водяные пары, СО и СО₂. Вытягивать подобный коктейль в вентиляционный канал, который не предназначен для этого, нельзя.

Отвод воздуха от газовой плиты разрешается делать в вентиляционные каналы, которые выполнены исключительно из негорючих материалов – бетона или стали

С одной стороны вентканалы в кухне с газовой плитой должны обеспечивать должный воздухообмен, а с другой исключать возможность возгорания от продуктов горения природного газа.

Еще один момент – покупка и установка в кухне принудительной вытяжки-зонта. Продавцы такого оборудования нахваливают свой товар и рекомендуют приобретать технику по-мощнее на 900–1100 м³/час. Однако большая мощность в данной ситуации скорее вред, нежели благо.

Если вентиляционное отверстие в стене и шахта-стояк по диаметру рассчитаны на пропуск 180–200 м³/час, то сильно больше они через себя прокачать не дадут физически.

Даже если «зонт» будет гудеть на всю мощь и толкать больший объем воздуха, канал прокачать его не сможет. В итоге либо «вытяжка» станет работать вхолостую, либо в шахте образуется обратная тяга. От обоих вариантов толку ноль.

Сложности часто также возникают, когда квартира находится на верхнем этаже многоэтажки. В подобной ситуации вентиляция в кухне нередко работает слабо. Диаметр вентканала позволяет обеспечивать естественный воздухообмен на должном уровне, а тяги практически нет.

Согласно требованиям нормативных документов воздух в домовой вентиляции с естественным побуждением должен двигаться со скоростью приблизительно 0,5–1 м/с

Чтобы образовывалась требуемая тяга, воздушный поток из комнаты должен попадать в вертикальную трубу, а дальше проходить по ней беспрепятственно минимум 2 метра. Однако на верхнем этаже вентиляционное отверстие на кухне расположено под потолком и не дает необходимого расстояния.

Сверху только чердак и до конца вентиляционный шахты, которая там обрывается, остается менее полуметра. Воздухообмен в результате происходит, но он слишком мал для варочной печки на газу.

При таком раскладе придется ставить дополнительную вертикальную трубу нужной высоты, иначе обеспечить требования к вентиляции в комнате с газовой плитой будет невозможно. Принудительная вытяжка способна решить данную проблему. Но при отключении света вентилятор перестанет работать, что запрещено уже противопожарными нормами.

Выводы и полезное видео по теме

Правила выбора кухонной вытяжки с принудительным побуждением:

Удачная конструкция самодельной вытяжки для газовой печки:

Наиболее характерные нарушения в вентиляционных системах на кухнях с газовыми плитами:

Чтобы кухня с газовой плитой не стала местом пожара, система вентиляции в ней должна быть с естественным побуждением и соответствующей требованиям СНиПов по нормам воздухообмена в час.

А при установке дополнительной вытяжки нельзя забывать об обеспечении надлежащего притока воздуха с улицы. Благодаря дешевизне природный газ позволяет сэкономить, но полностью безопасным назвать его сложно. Пренебрегать указаниями противопожарных и санитарных нормативов не стоит.

Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Поделитесь своим опытом, полученным в ходе устройства вентиляции на газифицированной кухне. Расскажите о технологических нюансах, которые будут полезны посетителям сайта.

Плита и вентиляция на кухне

Вентиляция на кухне отвечает за нормализацию атмосферы, удаление жиросодержащих испарений, а также позволяет продлить срок эксплуатации разнообразного оборудования, поддержать отличную чистоту помещения.

Наличие газовой плиты обязывает задумываться о принудительной вентиляции для кухни с мощной вытяжкой и хорошим притоком воздуха. Значительно повышает безопасность собственников датчик контроля утечки газа, фиксирующий наличие монооксида углерода в воздухе.

Новейшие модели датчиков могут не только сигнализировать об утечке, но и автоматически отсекать подачу газа.

Для обеспечения нормативного воздухообмена вентиляция на кухне в квартире применяется следующих типов:

• естественная, основанная на возникновении тяги в каналах за счет сильно различающейся плотности холодного и горячего воздуха;
• принудительная, в которой воздух перемещается вентилятором;
• комбинированная, когда естественную вентиляцию дополняют вытяжкой над плитой.

Выбор типа воздухообмена, существующие нормативы

Согласно СНиП система вентиляции кухни должна обеспечивать вытяжку на уровне 60 м.куб/час при наличии электроплиты и порядка 100 м.куб/час при газовой плите.  Требуется кратность воздухообмена не менее 12. Число горелок газовой плиты должно соответствовать объему кухни:

• пара горелок для восьми кубометров;
• три горелки для двенадцати кубометров;
• четыре горелки для пятнадцати кубометров.

Строительные нормы требуют наличия на кухне входа в канал естественной вытяжки. К ее преимуществам относятся:

• постоянная работа без потребления электроэнергии;
• полное отсутствие шума, надежность;
• важная роль в общей вентиляции квартиры;
• достаточная производительность при малых утечках газа и не слишком интенсивном приготовлении пищи.

Следует учитывать, что естественная вентиляция кухни:

• малоэффективна при повышенных температурах наружного воздуха или оттепели;
• не справляется с запахами и выделением влаги при высокой интенсивности приготовления пищи;
• нуждается в систематической очистке воздуховодов, проверке тяги.

Проверка наличия тяги производится по отклонению пламени или прилипанию листа бумаги к решетке вентиляции.

Пластиковые герметичные окна требуют наличия системы микропроветривания либо устройства приточного клапана.

Хорошие результаты дает комбинированная система вентиляции на кухне, когда естественную вентиляцию дополняют вытяжкой над варочной поверхностью. Ряд моделей современных вытяжек имеет режим циркуляции с очисткой воздуха мощными фильтрами.

Следует учитывать, что в режиме циркуляции фильтры не удаляют из воздуха молекулы угарного газа, поэтому  безопасность обеспечит только вытяжка, выводящая загрязнения за пределы помещения.

Принудительный воздухообмен обеспечивается вентилятором, за счет которого:

• эффективно удаляется загрязненный воздух;
• улучшается производительность системы;
• гарантируется стабильность работы не зависящая от условий погоды.

Однако такая вентиляция на кухню требует затрат на электроэнергию, приобретение и монтаж комплектующих, осуществляет воздухообмен только в процессе работы, дороже в эксплуатации.

Максимально эффективное удаление загрязнений, чистоту кухни обеспечит только работающая принудительная вытяжка.

Современная вентиляция кухни – правила устройства и монтажа системы

Рассмотрим, как сделать вентиляцию на кухне надежной и работоспособной. Для эффективной работы канал воздухообмена должен выводиться на крышу выше отметки конька. Части воздуховода проложенные вне помещений и в неотапливаемых зонах дома должны покрываться теплоизоляцией.

Для кухни с газовой плитой с четырьмя конфорками требуется сечение вытяжного воздухопровода минимум 0,02 кв. м. Такую площадь имеет квадратный воздуховод 0,14х0,14 м или круглый диаметром 0,16 м. Для лучшей тяги требуется высота канала не меньше пяти метров. Вход в канал стоит располагать на потолке либо на стене, ниже уровня потолка на 0,15…0,3 м.

Правильная установка вентиляции на кухне осуществляется по следующим правилам. Для вентилятора с обратным клапаном выполняется отверстие наружу. При установке вентилятора на решетку канала вытяжки не стоит использовать модели с обратным клапаном, чтобы не отсекать естественный воздухообмен. Желательно использовать специальные кухонные влаго- и жиростойкие модели вентиляторов.

Осуществляя монтаж вентиляции на кухне, вытяжку размещают на уровне 0,5…0,7 м над электроплитой и 0,6…0,8 м выше газовой горелки. Лучше использовать вытяжки проточного типа. Рециркуляционные вытяжки не гарантируют полной очистки воздуха, не защищают от угарного газа, требуют частой замены фильтров. Отвод воздуха можно производить горизонтально в наружную стену с использованием обратного клапана. Однако при этом возможно загрязнение наружной стены.

Можно использовать специальные вентиляционные каналы, созданные только для вытяжки, которые выводятся вертикально над коньком крыши. Крепление воздуховодов к потолку производится с метровым шагом при помощи хомутов и шпилек. Для фиксации вертикальных воздуховодов применяются хомуты и кронштейны. При выборе вентиляторов и вытяжек паспортный уровень шума должен быть ниже пятидесяти децибел. Следует строго соблюдать изложенные в паспорте устройства требования и рекомендации.

Не следует подключать вытяжку к каналу штатной естественной вентиляции, перекрывая его. Учитывая повышенную температуру отбираемого от плиты воздуха, для воздухопроводов следует использовать нержавейку либо оцинкованную сталь.

При соблюдении приведенных правил будет выполнена вентиляция на кухне своими руками, которая обеспечит эффективность и комфорт.

При строительстве многоквартирных домов и частных домовладений кухонные помещения оснащаются газовыми плитами, установка, эксплуатация и ремонт которых регламентируется особыми правилами для обеспечения правильной и безопасной эксплуатации жильцами, проживающими в здании. Содержание

Основные требования к помещению

Кухонное помещение, предназначенное для установки и монтажа газовой плиты должно отвечать следующим требованиям:

• высота помещения от пола до потолка должна быть не менее 2.2 м;
• помещение должно быть оборудовано вытяжным каналом;
• дверь из кухонного помещения в другие комнаты должна иметь широкую полосу в нижней части для свободного доступа воздушного потока.

Кухонное помещение должно иметь специальные воздуховоды для вентиляции:

• приточный с забором воздуха на высоте 2 м от пола;
• вытяжной, который по воздуховоду, проложенному на крышу должен отводить накопившиеся газы.

Необходимо также учитывать, что воздух, поступающий из комнат должен обеспечивать полное сгорание газа, а затем уже отводиться через вытяжную вентиляцию.

Вентиляционные каналы должны в обязательном порядке изготавливаться из нержавеющей стали и оснащаться специальными герметичными замками обеспечивающих надежное соединения в местах соединения труб. Для более полного удаления продуктов сгорания газа над газовой плитой может быть установлена вытяжная принудительная вентиляция, которая производится 2-х типов:

• с возможностью фильтрации воздуха;
• для прямого отвода газов.

Приборы, используемые для подачи воздуха в помещения

Для ускорения подачи воздуха в помещение используются специальные клапаны, монтируемые в стенах, дверях, оконных рамах помещений обеспечивая приток свежего воздуха:

• оконный специальный клапан, встроенный в раму, может функционировать в ручном и автоматическом режиме;
• стеновой специальный клапан устанавливается в воздуховод предусмотренный проектом здания во внешней стене;
• проветриватель специальный устанавливается в нижней части двери, осуществляет фильтрацию и подогрев воздуха.

Особенности монтажа принудительной вентиляции

Наибольшей эффективностью по отводу  отработанных газов обладает вытяжная вентиляция, которая должна быть выполнена с соблюдением основных положений:

• корпус, элементы, воздуховоды системы должны быть изготовлены из алюминия или нержавеющей стали;
• приборы вентиляции в обязательном порядке необходимо чистить с периодичностью не реже 1-го раза в течение полугода;
• монтируемые приборы должны иметь оптимальную мощность в зависимости от площади помещений;
• кухонное помещение площадью 15 кв. м и более должно быть обрадовано 2 вытяжными каналами.

Неукоснительное соблюдение правил эксплуатации газовых приборов и системы газоснабжения позволяет обеспечивать безопасность для жильцов дома. Обеспечивая противопожарную безопасность,  приборы в обязательном порядке должны проверятся работниками сервисной газовой компании в сроки указанные в нормативных документах.

<center>

</center>

А вы знаете, какая должна быть вентиляция в квартире с газовой плитой? Поделитесь своим опытом в комментариях.

Содержание статьи:

При сгорании природного газа выделяются окислы углерода, азота, серы, формальдегиды. Накапливаясь в воздухе, они вызывают вялость, головокружение, слезотечение и развитие тяжелых заболеваний. Кроме этого, продукты горения бытового газа взрывоопасны. Поэтому любое помещение с газовым оборудованием обязательно оснащается вентиляцией.

Вентиляция – залог безопасной и эффективной работы оборудования

без кислорода невозможна жизнь

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Выбор системы газовой вентиляции в частном доме или квартире зависит от типа котла и особенностей котельной.

Требования к вентиляции помещения с газовым котлом

газовый котел можно установить даже в мансарде

Требования к вентиляции помещения с газовым котлом или кухни с плитой схожи.

Газовые котлы с закрытой камерой сгорания комплектуются коаксиальным вентиляционным каналом, по которому одновременно с улицы подается воздух на горелку и отводятся продукты горения.

Монтаж вентиляции в помещении с газовым котлом должен проводиться с учетом технологических требований и нормативов:

• К дымоходу подключается не более 2-х единиц газового оборудования вне зависимости от их удаленности и уровня расположения;
• Продукты горения должны попадать в дымоход на расстоянии не менее 50 см на разные уровни;
• Если подача осуществляется с одного уровня, в дымоход устанавливается рассечка высотой от 50 см;
• Вентиляционная система для газового котла в частном доме должна быть абсолютно герметичной. Не допускается минимальная протечка угарного газа и копоти, потенциально опасных для жизни людей;
• Швы в местах соединений дымоходов обрабатываются герметиком, устойчивым к высоким температурам;
• Для предотвращения возгорания все составляющие системы обеспечиваются термоизоляцией;
• Вентиляция предусматривается из расчета: отток в количестве трехкратного воздухообмена, подача в количестве оттока плюс объема воздуха для горения.

Устройство вентиляции помещения с газовым котлом

идеальная вентиляция котельной

Существуют следующие типы вентиляции для газового котла в частном доме:

• Естественная и механическая по принципу тяги;
• Вытяжная, приточная и комбинированная по назначению;
• Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

• В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
• Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
• Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

Если помещение закрывается герметично, требуется специальная система и приточная вентиляция для газового котла.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Сечение труб и их расположение должен рассчитывать специалист.

Монтаж вентиляции в помещении с газовым котлом

план котельной частного дома

Сделать вентиляционную систему кухни с газовой плитой или котлом не так уж сложно. С этим справится любой хозяин, имеющий базовый набор инструментов и некоторые навыки.

Вытяжная вентиляция

Для устройства вытяжной вентиляции газового котла понадобится:

• вентилятор (лучше с обратным клапаном, чтобы в квартиру или дом не проникал воздух из вне);
• вентиляционная решетка;
• труба-воздуховод из ПВХ подходящего к вентилятору диаметра.

схема приточной установки для помещения с газовым котлом)

Ход работ:

• Обозначьте кружком место, где будет отверстие для воздуховода. Диаметр кружка сделайте чуть больше;
• С помощью перфоратора просверлите отверстия с малым шагом по кругу и одно в середине;
• Аккуратно, молотком и зубилом выбейте середину и получите круглое отверстие, в которое вставляется труба;
• Щели между трубой и стеной заделайте пеной или раствором;
• Установите вытяжной вентилятор;
• Последний шаг – прикрепите вентиляционную решетку, которая придаст конструкции законченный вид и защитит жилье от насекомых и мусора.

Приточная вентиляция

Во время оборудования приточной газовой вентиляции в частном доме следует учитывать несколько важнейших правил.

Основа системы – это приточная установка. Она принимает воздух с улицы, фильтрует, охлаждает или согревает и подает в помещение. Для квартиры или жилого дома подойдет оборудование невысокой мощности бытового назначения. Главный плюс такой вентиляции – тихая работа и обеспечение полного комфорта в помещении.

Простейшим вариантом приточной установки служит приточный вентилятор. Он устанавливается по приведенной выше схеме.

Вентиляция для газовой колонки

стальные воздуховоды гармонично вписываются в современный интерьер

Основное требование к вентиляции для газовой колонки – наличие дымохода. Его делают из металлической гофротрубы, стальной или коаксиальной трубы. Наиболее эффективным считается коаксиальный дымоход, поэтому такой вариант вентиляции газовой колонки пользуется большим спросом. Это надежная система, бесперебойно работающая много лет без сбоев и неполадок. Особенности дымохода зависят от мощности газовой колонки.

Любой дымоход для колонки включает:

• защитный зонт (венчает конструкцию);
• собственно трубу (делают с термоизоляцией или без);
• патрубок проходной отделяет трубу от стены дома;
• крепежи-кронштейны;
• хомуты устанавливаются на соединениях участков трубы;
• переходник от трубы к колонке;
• ревизионное окно чтобы проверять состояние дымохода;
• емкость для конденсата.

Важно, чтобы на протяжении всего дымохода внутренний диаметр его был одинаков, параметры указаны в инструкции к колонке. Общая длина дымохода от 4 метров. Важно учесть климатические условия, в холодном климате предпочтительнее утеплить дымоход. При установке в частном доме вентиляции для газового котла или колонки конец дымохода выводится на 1 м выше крыши.

Требования к дымоходу газовой колонки

• дымоход снаружиДымоход должен быть выполнен с учетом всех требований СНиП;
• К газовой колонке должен подводиться собственный дымоход;
• Следует обеспечить герметичность отвода дыма, в противном случае возможны утечки газа;
• Материал для дымохода должен быть устойчивым к воздействию влаги и температуры;
• Дымоход должен быть жестко и крепко укреплен на стене, без провисаний;
• Главное, чего необходимо добиться при монтаже вентиляции для газовой колонки это равномерность тяги. Легче всего добиться ее, используя гладкие трубы с круглым сечением;
• Основной показатель для выбора диаметра дымохода – это размеры входного отверстия;
• Дымоход устанавливается вертикально, что обеспечивает отличную тягу;
• В нижней части дымохода оборудуется лючок для ревизии, одновременно через него отводится конденсат.

Монтаж дымохода для газовой колонки

• Проходной патрубок устанавливается в стену, снаружи к нему крепится поворот на 90 градусов. Изнутри прикрепляется сама колонка;
• Снаружи устанавливается труба дымохода. Это делается последовательно, по одному патрубку снизу вверх. Места соединений укрепляются хомутами;
• Равномерно распределяем крепления по длине трубы и крепим их к стене. Оптимальное расстояние между креплениями 2 м. Труба не должна прогибаться;
• На верхушку устанавливаем зонт, а в самой нижней части трубы смотровое окошко;
• По окончанию монтажа проверяем тягу. К дымоотводу подносим зажженную спичку. Если пламя клонится в трубу, работа выполнена качественно.

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

• Высота потолков более 2 м 20 см;
• Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
• Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжка

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

• с фильтрацией и рециркуляцией воздуха;
• с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Проблема решается с помощью специальной вентиляционной решетки, имеющей выход для круглого воздуховода.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

оконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

• Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
• Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
• Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

Используемые источники:

• https://vozduhstroy.ru/ventilyaciya/trebovaniya-k-ventilyacii-kuhni-s-gazovoj-plitoj.html
• https://sovet-ingenera.com/vent/raschety/ventilyatsiya-v-domah-s-gazovymi-plitami.html
• https://ventilaciya.info/ventilyatsiya/ventilyatsiya-na-kuhne.html
• https://fanera-info.ru/vybor/kakaya-dolzhna-byt-ventilyatsiya-v-kvartire-s-gazovoy-plitoy
• https://strojdvor.ru/ventilyaciya/trebovaniya-k-ustrojstvu-ventilyacii-pomeshhenij-s-gazovymi-plitami-kotlami-kolonkami-v-chastnyx-domax-i-sekrety-montazha-svoimi-rukami/
