Если вы стали задумываться о высоких расходах на оплату воды и хотели бы начать платить рациональнее, ознакомьтесь более детально с информацией о счетчиках воды Бетар. На рынке представлены разные модели устройства старой и обновленной конструкции. Прибор учета производится компанией Бетар, первоначально модель называлась СХВ-15, после модифицирования появились счетчики Бетар СГВ-15. Кроме водомеров, компания производит приборы, учитывающие объемы потребляемого газа. На каждое изделие имеются документы, подтверждающие качество и эффективность работы.

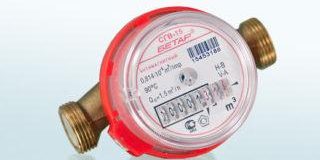

Бетар СГВ-15

Модели

Модельный ряд товаров Бетар очень разнообразен. Потребитель может подобрать водосчетчик согласно своим предпочтениям и особым требованиям. Есть модели, оснащенные обратным клапаном.

Счетчик воды Бетар СГВ-15 выпускается более двадцати лет и за этот период времени претерпел ряд изменений, направленных на улучшение образца и повышение эффективности работы. Приобретение данного оборудования позволяет существенно экономить, а сама модель гарантирует высокое качество.

Счетчик предназначен для учета потребленной питьевой воды. Оборудование предназначено для функционирования в определенных условиях: счетчик выдерживает диапазон температур от пяти до девяноста градусов.

Счетчики воды Бетар Уфа – оптимальный вариант, позволяющий вести учет за потребленной водой без серьезных отклонений, поломок или погрешностей.

Описание

Счетчик воды – механизм, определяющий объемы использованной воды в кубических метрах. Установив оборудование, можно достичь заметной экономии. В таком случае, вы оплачиваете не установленные кем-то цифры, а реально потребленную воду. Говорить о таком результате возможно только при условии, что используются водомеры достойного качества. Независимо от того, какой прибор вы установите, счетчик холодной или счетчик горячей воды СГВ-15, Бетар, вы получите прибор, сочетающий в себе качество, удобство и демократичность цены.

Водосчетчик не просто прибор, измеряющий количество потребленной холодной и горячей воды. Это оборудование, относящееся к приборам высшей метрологической классности, категории С. Данный прибор позволяет получать информацию дистанционно. Теперь можно не только фиксировать количество потребленной воды, но и получать данные удаленно. Это особенно актуально для предприятий водоснабжения: теперь нет нужды отправлять контролеров, поскольку собрать информацию возможно дистанционно.

Технические характеристики

Счетчик воды Бетар СГВ-15 имеет определенные преимущества перед другими подобными приборами. В паспорте оборудования можно узнать особенности и технические характеристики прибора, изучив детальное описание.

Диаметр соединительной трубки соответствует размерам типичной водопроводной трубы. Минимальный порог расхода, улавливаемый прибором, составляет полтора куба в час. Работа устройства начинается после прохождения не менее 0,016 кубов воды в час.

RE-SHV_SGV-PDEK.407223.002-RE.pdf

Вес водосчетчика небольшой и составляет только полкилограмма (без учета дополнительного оборудования). Каждый счетчик состоит из пары основных частей: главного корпуса и счетного механизма.

Устройство прибора позволяет установить его без труда, к тому же не имеет значения, каким образом проходит трубопровод. Можно расположить водосчетчик горизонтально или вертикально, это не отразится на точности результатов. Данная особенность объясняется удобным расположением патрубков. Для упрощения монтажа, на корпусе прибора есть стрелка, помогающая установить прибор и указывающая направление.

К уникальным свойствам водомеров относят их антимагнитные характеристики.

Снимаем показания со счетчика

Перед снятием показаний водомера, следует определить тип счетчика. Приборы бывают двух цветов. Красный счетчик применяется для учета расхода горячей воды, а прибор синего цвета – для учета расхода холодной воды.

Согласно стандартам, учетный механизм потребления горячей воды ставится над водосчетчиком, учитывающим расход холодной воды.

На табло прибора есть восемь цифр. Первые пять – темно-серого цвета, три последние – красного. Последние цифры указывают на количество полученных литров, но для оплаты нужно считать кубы, поэтому три последние цифры не учитываются. Показания снимаются по первым цифрам. Например, после установки счетчика первоначально на табло будут одни нули. Спустя месяц будет отображено количество израсходованной воды. Например, вы увидите такой результат: 0012987. Из этого следует, что вы израсходовали двенадцать кубов и девятьсот восемьдесят семь литров воды. Оплачивая услугу, можно округлить показания со счетчика до тринадцати кубов и оплатить их.

Спустя месяц счетчик покажет новые данные. Чтобы посчитать количество кубов, нужно от новых сведений отнять данные за предыдущий месяц.

Рассчитать требуемую к оплате сумму просто: полученное количество кубов следует умножить на стоимость куба воды.

Будучи внимательным и оплачивая воду вовремя, не возникнут ошибки при оплате, не будут накапливаться задолженности.

Остановка

Многие умельцы практикуют остановку водомеров с целью искажения реальной картины потребленной воды. На прибор воздействуют мощным магнитным полем, что останавливает счетчик или даже заставляет его отматывать показатели. Противозаконные способы способны вывести учетный механизм из строя, грозят штрафом. Нетрудно посчитать, что в случае выхода из строя прибора, сэкономленные средства не окупят сломанный счетчик.

Остановка счетчика воды Бетар

Остановка счетчика воды Бетар с помощью неодимового магнита и подобных приспособлений невозможна. Счетчик обладает антимагнитной защитой и выдерживает нагрузку магнитного поля до ста пятидесяти кА /м. Если все-таки производится воздействие на водомер, последствия могут быть самыми печальными: счетчик сломается, в отношении нарушителя будут применены большие штрафы. Использование пылесоса, мощного магнита, проволоки и подобного — противозаконно.

В случае обнаружения махинаций, штраф выписывается по такому алгоритму:

• Инспектор определяет время работы прибора под воздействием незаконных останавливающих приспособлений. Если это невозможно, берется термин с момента предыдущей поверки или установки счетчика.
• Производится полный перерасчет потребленной воды.
• Результат множится на тариф и увеличивается в десять раз.

Обнаружить несанкционированное воздействие удается во время проверки инспектором благодаря антимагнитным пломбам-наклейкам. Под воздействием магнитного поля на поверхности наклейки появляются разводы или она меняет свой цвет.

Поверка

СХВ-15

Межповерочный интервал – промежуток времени меду поверками точности измерения приборов. Поверка для счетчика Бетар СХВ-15 составляет четыре года, для прибора СГВ-15 – шесть лет.

Произвести поверку возможно двумя способами:

• Прибор необходимо сдать в обслуживающую организацию.
• Произвести поверку можно на дому, вызвав уполномоченного специалиста.

Уведомления о необходимости поверки предоставляет обслуживающая компания. Средняя продолжительность поверочных сроков такая: при демонтаже устройства – около семи дней, при проведении процедуры дома – около часа.

Измерительные установки в метрологических службах позволили существенно облегчить процедуру, отказаться от демонтажа или длительного ожидания результатов.

По окончании поверки, у владельца на руках должны быть следующие документы:

• Акт о проведенной поверки.
• Договор на техобслуживание.
• Заключение о поверке.
• Документ, подтверждающий факт исправности счетчика.

Иногда в результате поверки выявляется неисправность прибора.

Главными причинами этого являются:

• Разгерметизация прибора. В таком случае, на устройстве фиксируется запотевание стекла или периодически протекает вода.
• Неправильный монтаж прибора учета. Замена местами водомеров (холодного с горячим) или неправильное направление установки.
• Засорение фильтра. Попадание мусора становится причиной поломки счетчика. Необходимо систематически очищать фильтры, чтобы предотвратить проблему.
• Очень сильный напор.
• Несанкционированное вмешательство в работу измерительного прибора с помощью магнитов и подобных приспособлений.
• Превышение допустимой температуры в системе.

Информация о сертификате

Водосчетчик Бетар имеет несколько сертификатов, подтверждающих эффективность его работы и качество.

Фирма Бетар имеет такие документы:

• Свидетельство об утверждении типа средств измерений.
• Сертификат соответствия.
• Сертификат соответствия счетчиков в антимагнитном исполнении.
• Аттестат аккредитации.

Водосчетчик Бетар

Популярность счетчиков Бетар СГВ и СХВ объясняется следующими особенностями приборов:

• высокая прочность корпуса;
• простая комплектация;
• доступная цена;
• удобство монтажа, возможность горизонтального и вертикального размещения;
• соответствие нормам и стандартам качества;
• паспорт на прибор;
• точность учета расхода воды;
• простота обслуживания;
• продолжительный межповерочный термин.

Водосчетчик Бетар СХВ или СГВ считается прибором высокого класса. Устройство характеризуется качественной и долговечной работой, имеет доступную стоимость, прост в обиходе.

Покупатели положительно отзываются о продукции компании Бетар. На практике удается экономить, а окупаемость прибора достаточно быстрая – примерно полгода.

Видео рассказывает о замене старого счетчика воды на новый. Автор показывает, как самостоятельно произвести замену прибора.

Главная

Утеряли руководство по эксплуатации (паспорт) на счетчик, имеется ли возможность восстановить?

Восстановить руководство по эксплуатации (паспорт) в полном объеме с печатями о поверке и техническом контроле без предоставления прибора на фирму мы не можем. В такой ситуации предлагаем оформить дубликат руководства по эксплуатации (паспорта).

При выпуске из производства, каждый счетчик подвергается испытаниям и поверке, после чего служба мониторинга продукции проставляет печать в руководстве по эксплуатации (паспорте), поверитель пломбирует счетчик пломбой в виде наклейки с оттиском поверительного клейма, а в руководстве по эксплуатации (паспорте) ставит оттиск клейма, подпись и дату поверки.

У дубликата руководства по эксплуатации (паспорта) будут отсутствовать данные печати и записи, но к нему будет приложено сопроводительное письмо, подтверждающее дубликат. Дубликат с сопроводительным письмом будет отправлен Вам по почте.

Как правило, при наличии дубликата с сопроводительным письмом у потребителей не возникает проблем с регистрацией и эксплуатацией прибора.

Для оформления дубликата руководства по эксплуатации (паспорта) необходимо направить заявку со следующей информацией:

• тип прибора (например, для счетчиков воды — СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д, СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д);
• номер прибора;
• год выпуска прибора;
• наличие антимагнитной защиты;
• ФИО и почтовый адрес.

Вся информация по прибору указывается на лицевой поверхности прибора.

Заявку можно отправить по факсу (84342) 5-69-68 и на электронный адрес

passport@betar.ru

Для какого варианта установки (горизонтального или вертикального) счётчик поставляется предприятием-изготовителем?

Счетчик газа СГБМ-1,6 может устанавливаться и на горизонтальном и на вертикальном опуске газопровода, т.е. он является универсальным.

При проверке счетчиков управляющая компания считает, что счетчики опломбированы неправильно, т.к. опломбированы только гайки, а на самом счетчике пломб нет, пленка же с поверительным клеймом пломбу не заменяет

В настоящее время для пломбировки счетчиков наша фирма   в соответствии с п.2 ПР.50.2.007-2001 использует пломбы в виде разрушающейся пленки с оттиском поверительного клейма, так называемые деколи, подтверждающие проведение первичной поверки на заводе — изготовителе при выпуске из производства.

В разделе «Подготовка счетчика к работе» руководства по эксплуатации (паспорта) на прибор указано, что может использоваться как пластмассовая пломба, так и разрушающаяся пленка с оттиском поверительного клейм (деколь).

Применение деколей для пломбирования счетчиков также проводится на основании письма- разрешения Госстандарта №410/53-9 от 04.01.2001.

Подскажите пожалуйста, счётчики СГВ-15, СХВ-15 с какими показаниями на индикаторе уходят в продажу?

Согласно технологическому процессу изготовления счетчиков в процессе испытаний наработка счетчика может составлять от 1 до 10 м³. Наличие показаний в этом диапазоне свидетельствует о проведении необходимых испытаний и поверки.

Насколько обязательны требования по установке регулятора давления и кран-фильтра, указанных в разделе 1 руководства по эксплуатации (паспорта) на прибор?

В ГОСТ Р 50601, на соответствие которым выпускаются счетчики воды, а также ГОСТ 50193.2, который регламентирует требования к установке счетчиков воды,  отсутствуют требования об обязательном использовании регулятора давления и кран-фильтра.

Требования, указанные в разделе 1 руководства по эксплуатации (паспорта) об использовании регулятора давления и кран-фильтра  носят рекомендательный характер. Рекомендации по использованию регулятора давления введены в руководство по эксплуатации (паспорт) по результатам анализа рекламационной продукции. Выход из строя счетчика в результате гидравлического удара и загрязнения проливной части  не подпадает под условия предоставления гарантии, т.к. при этом могут быть нарушены требования раздела «Указания по эксплуатации» руководства по эксплуатации (паспорта) на прибор.

Правомерна ли повторная пломбировка счетчика СГВ-15 водоснабжающей организацией через отверстия в гайках штуцеров при сохранности заводского пломбировочного кольца?

Согласно п. 81(11) Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов (утв. постановлением Правительства РФ от 6 мая 2011 г. № 354, ред. № 16 от 25.12.2015 г.):

Прибор учета должен быть защищен от несанкционированного вмешательства в его работу.

Согласно п. 3. ГОСТ Р 50193.2 «Измерение расхода воды в закрытых каналах. Счетчики воды холодной питьевой воды. Требования к установке»

«При монтаже счетчика применяется следующая арматура 3.1.4. При необходимости пломбирование соединения счетчика с подводящей трубой в целях обнаружения недозволенного снятия счетчика».

В соответствии с этими требованиями, водоснабжающие организации проводят дополнительное опломбирование места соединения прибора с водопроводом.

Есть ли возможность дистанционного снятия показаний с водосчётчиков?

Такая возможность есть.

Для дистанционного снятия показаний существуют модификации счётчиков с установленным внутри приборов магнито-управляемым герметизированным контактом. Они имеют букву «Д» в обозначении, например — СГВ-15Д. По виду — обычный счётчик, но с него выходит пара проводов длиной 0,5…1,5 м (длина определяется договором поставки).

Для исполнения счетчиков СХВ-15Д, СГВ-15Д, СХВ-20Д, СГВ-20Д дистанционный выходной сигнал имеет следующие параметры импульсов:

Цена деления импульса — 0,01 куб.м (1 импульс на каждые10 литров)

Ток, мА – от 0,1 до 50

Напряжение, В – от 0,5 до 18

Данные водосчётчики предназначены для подключения в систему сбора данных с гальванически развязанными беспотенциальными контактами (так называемые «сухие» контакты). Такая система разработана ООО ПКФ «БЕТАР». АСКУЭ «ИНСПЕКТОР» предназначена для сбора, обработки, хранения и передачи информации расхода потребляемой холодной и горячей воды, природного и сжиженного углеводородного газа, количества электроэнергии, тепловой  энергии – клиенту (поставщик услуг, расчетный центр, контролирующие организации).

Какой класс точности на бытовых приборах учета воды производства ООО ПКФ «БЕТАР» ?

Для СГВ/СХВ-15 и СГВ/СХВ-20 при горизонтальной установке – метрологический класс В, при установке отличной от горизонтальной – метрологический класс А.

Для СВМ-25/32/40 допускается только горизонтальная установка, при этом счетчики имеют метрологический класс В.

Есть также водомер СВМ-40С – допускается только горизонтальная установка, при этом счетчики имеют метрологический класс С.

Как узнать установленное давление на РД-15? Можно ли его изменить?

Основное назначение регулятора давления — уберечь краны, приборы учета и трубопроводную арматуру в квартире от порчи при резких скачках давления в водопроводе. Т.е. это как пробки у электросчётчика — вылетают при резких скачках токов/напряжений, уберегая тем самым Вашу бытовую электротехнику. Еще регулятор служит для равномерного распределения давления на всех этажах, это актуально когда на нижних этажах есть напор, а на последнем этаже нет.

На производстве регулятор давления настраивается на определённый диапазон давления (максимум до 4 кгс). Самостоятельно проводить регулировку регулятора давления нельзя – можно сбить настройку.

Какой тип элементов питания используется в счетчиках газа СГ-1?

1. В счетчиках газа СГ-1 с электромеханическим отсчетным устройством использовались 2 типа батарей: ER26500M и SL-770.
2. В счетчиках газа СГ-1 с жидкокристаллическим индикатором использовалась батарея CR2477.

Какие установочные размеры (от пола до счетчика и от плиты до счетчика), так как в паспорте на счетчик они не указаны?

Организации, занимающиеся установкой бытовых счетчиков газа, действуют согласно нормативных документов, действующих в газовом хозяйстве. Одним из таких документов является свод правил СП 42-101-2003, в котором подробно расписаны все установочные размеры:

«6.47 Установка счетчиков предусматривается исходя из условий удобства их монтажа, обслуживания и ремонта. Высоту установки счетчиков, как правило, следует принимать 1,6 м. от уровня пола помещения или земли.

6.49 Установку счетчика внутри помещения предусматривают вне зоны тепло- и влаговыделений (от плиты, раковины и т.п.) в естественно проветриваемых местах. Не рекомендуется устанавливать счетчики в застойных зонах помещения (участки помещения, отгороженные от вентиляционного канала или окна, ниши и т.п.). Расстояние от мест установки счетчиков до газового оборудования принимают в соответствии с требованиями и рекомендациями предприятий-изготовителей, изложенными в паспортах счетчиков. При отсутствии в паспортах вышеуказанных требований размещение счетчиков следует предусматривать, как правило, на расстоянии (по радиусу) не менее:

— 0,8 м. от бытовой газовой плиты и отопительного газоиспользующего оборудования (емкостного и проточного водонагревателя, котла, теплогенератора);«.

Но данный свод правил является рекомендуемым. Конструкция счетчика обеспечивает безопасную работу прибора на расстоянии (по радиусу) не менее 300 мм от бытовой газовой плиты.

Можно ли восстановить показания счетчика газа после того как села батарея (при смене батареи)?

При отключении питания (или села батарея) насчитанные показания сохраняются в энергонезависимой памяти. При включении питания показания вновь выводятся на ЖКИ.

Взаимозаменяемы ли тройники счетчиков газа СГ-1 и СГБМ-1,6/СГБМ-1,6М/СГБМ-2,5/СГБМ-3,2?

Да, тройники счетчиков газа СГ-1 и СГБМ-1,6/СГБМ-1,6М/СГБМ-2,5/СГБМ-3,2 взаимозаменяемы.

Каков межповерочный интервал СГВ-15 и СХВ-15 в антимагнитном исполнении?

Порядок исчисления межповерочного интервала для счетчиков типа СХВ-15, СГВ-15 одинаков, как для приборов не имеющих антимагнитной защиты, так и для антимагнитных приборов.

Какова процедура гарантийного обслуживания счётчиков воды и газа?

Гарантии предприятия-изготовителя указаны в разделе «Гарантии изготовителя» руководства по эксплуатации (паспорта) на прибор.

Для гарантийного обслуживания Вы можете обратиться в магазин (организацию), где был приобретен счетчик, к предприятию-изготовителю или к ближайшему официальному региональному представительству ООО ПКФ «БЕТАР». Контактная информация по представительствам указана в руководстве по эксплуатации (паспорте) на прибор и на официальном сайте.

Для счетчика газа предварительно необходимо обратиться в организацию, которая устанавливала счетчик, для демонтажа прибора и составления акта о его неисправности.

Счетчики принимаются на гарантийный ремонт при условии сохранности пломб, наличия руководства по эксплуатации (паспорта) на прибор и отсутствия механических повреждений, для счетчика газа дополнительно акта о неисправности прибора.

Счётчики, не подлежащие гарантийному ремонту по согласованию с потребителем принимаются на платный ремонт или могут быть замены на новые с доплатой.

Доставка счётчиков в ООО ПКФ «БЕТАР» может осуществляться несколькими способами: почтой, транспортной компанией до Казани и непосредственно на предпрятие-изготовитель.

В течение 20 дней счётчики будут отремонтированы и отправлены потребителю тем же способом.

Какова процедура замены старых счётчиков на новые с доплатой для частных лиц и индивидуальных предпринимателей?

Услуга по замене с доплатой представляет собой встречную куплю-продажу, т.е. ООО ПКФ «БЕТАР» покупает старые счётчики, а взамен продаёт новые счётчики в том же количестве по сниженной цене.

Замене с доплатой подлежат как счетчики воды СГВ, СХВ-15,20 производства ООО ПКФ «БЕТАР» с истекшим сроком гарантии или истекшим межповерочным интервалом, так и счётчики воды сторонних производителей с Ду15, 20 с латунным корпусом. Замене с доплатой подлежат так же счётчики газа СГ-1, СГБМ-1.6 производства ООО ПКФ «БЕТАР». Цены на покупку и продажу указаны в прайс-листе на дополнительные услуги на сайте www.betar.ru.

Для замены счётчиков потребитель должен предоставить следующие данные: заявление на замену с указанием количества и типа счётчиков, свои паспортные данные и ИНН. На основании полученных данных будет заключен договор мены и выставлен счёт потребителю. Доставка старых счётчиков в ООО ПКФ «БЕТАР» может осуществляться несколькими способами: почтой, транспортной компанией до Казани и непосредственно на предпрятие-изготовитель.

После оплаты счёта и подписания договора новые счётчики будут отправлены потребителю тем же способом.

Кто должен заниматься поверкой счетчиков? И где должна проходить поверка? Непосредственно на месте их установки или счетчики нужно куда-то отправлять?

Согласно п.3.16 правил по метрологии ПР 50.2.006-94 «Порядок проведения поверки средств измерений»: доставку средств измерений на поверку обеспечивают владельцы средств измерений.

Для проведения поверки Вы можете обратиться в ближайший центр стандартизации и метрологии, обычно услуги по периодической поверке оказывают именно они.

Существует возможность поверки без демонтажа счетчика с использованием переносных поверочных установок. Как правило, периодическую поверку проводят региональные центры стандартизации (ЦСМ) и их филиалы.

Почему межповерочный интервал исчисляется в годах, а не в кубах?

Случаются ситуации, когда счетчик установлен, но водой почти не пользуются, поставщик водных ресурсов требует поверки или замены счетчика, а на счетчике всего 10 кубов.

Нельзя ли пересмотреть межповерочный интервал с учетом объема «сосчитанной» воды. Счетчик воды является средством измерения и в соответствии с правилами по метрологии ПР 50.2.006-94. подлежит обязательной поверке при выпуске из производства и периодической поверке через определенные межповерочные интервалы, которые не связаны с объемами учтенной воды.

Межповерочный интервал устанавливается Федеральным агентством по техническому регулированию и метрологии РФ (Госстандарт России) при утверждении типа прибора.

Фирма-изготовитель не имеет права изменять установленную периодичность поверки.

Каким образом исчисляется межповерочный интервал счетчика воды СГВ-15 при установке на холодную воду?

Для счетчиков горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д), выпущенных в разное время межповерочные интервалы различны и исчисляются следующим образом:

• до июня 2005 межповерочный интервал составляет 5 лет;
• с июня 2005 по 20.10.2006 года:
• для счетчиков горячей воды типа СГВ — 4 года, независимо от того на какой воде установлен счетчик.
• после 20.10.2006 года:
• при работе счетчиков на холодной воде — 6 лет;
• при работке счетчиков на горячей воде — 4 года.
• для счетчиков горячей воды типа СГВ, выпущенных после 17.05.2013 года, независимо от того на какой воде установлен счетчик, межповерочный интервал составляет 6 лет.

Информацию по исчислению межповерочного интервала именно для Вашего счетчика Вы можете уточнить в разделе «Техническое обслуживание» руководства по эксплуатации (паспорта) на прибор.

Какой срок службы у счетчиков воды СХВ, СГВ?

Средний срок службы счетчиков холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и счетчиков горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) -12 лет. Эта информация указана в п.2.2 паспорта на прибор (п.2.4 руководства по эксплуатации).

Как убедиться, что счетчики воды СХВ, СГВ имеют антимагнитную защиту?

В том случае, если счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и счетчиков горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) имеют антимагнитную защиту, на самом приборе и в руководстве по эксплуатации (паспорте) имеется надпись «Антимагнитный».

Истекает срок поверки счетчика воды. Что я должен сделать для продления эксплуатации счетчика?

По истечении межповерочного интервала необходимо провести периодическую поверку прибора (раздел «Техническое обслуживание» руководства по эксплуатации (паспорта) на прибор).

При положительных результатах периодической поверки прибор допускается к эксплуатации в течение следующего межповерочного интервала, однако в том случае, если прибор не прошел поверку в установленный срок, использовать его для учета воды нельзя.

Как правило, периодическую поверку проводят региональные центры стандартизации (ЦСМ) и их филиалы.

Счетчик воды СГВ-15 находится на хранении, можно ли устанавливать счетчик после хранения без проведения поверки?

Счетчик воды является средством измерения и согласно Правил по метрологии ПР 50.2.006-94 «Порядок проведения поверки средств измерений». подлежит обязательной поверке при выпуске из производства и периодической поверке через определенные межповерочные интервалы, которые не зависят от того, установлен счетчик или находится на хранении.

Согласно п. 2.14 Правил по метрологии ПР 50.2.006-94: «Внеочередную поверку средств измерений…проводят при: вводе в эксплуатацию средств измерений после длительного хранения (более одного межповерочного интервала)».

Таким образом, если счетчик находится на хранении более одного межповерочного интервала (указан в п.7.1.3.1 руководства по эксплуатации (паспорта), использовать его для учета без проведения поверки нельзя, но если по результатам поверки прибор будет признан соответствующим, прибор можно устанавливать.

С какой даты исчисляется межповерочный интервал?

Межповерочный интервал исчисляется с даты проведения поверки на заводе-изготовителе, которая указывается в разделе «Свидетельство о поверке» руководства по эксплуатации (паспорта) на прибор.

Можно ли пользоваться счетчиками, у которых истек межповерочный интервал?

Счетчик воды является средством измерения и согласно правил по метрологии ПР 50.2.006-94 подлежит обязательной поверке при выпуске из производства и периодической поверке через определенные межповерочные интервалы.

По окончании межповерочного интервала прибор подлежит обязательной периодической поверке. При положительных результатах периодической поверки прибор допускается к эксплуатации в течение следующего межповерочного интервала, однако в том случае, если прибор не прошел поверку в установленный срок, использовать его для учета воды нельзя.

Как быть с учетом воды на время поверки?

Согласно п.п. 59, 60 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов (утв. постановлением Правительства РФ от 6 мая 2011 г. № 354, ред. № 16 от 25.12.2015 г.):

В случае выхода из строя, утраты или на период поверки прибора учета, начиная с даты, когда наступили указанные события, а если дату установить невозможно – то начиная с расчетного периода, в котором наступили указанные события, до даты, когда был возобновлен учет коммунального ресурса путем введения в эксплуатацию соответствующего установленным требованиям прибора учета, но не более 3 расчетных периодов подряд для жилого помещения и не более 2 расчетных периодов подряд для нежилого помещения, объемы (количество) потребления холодной воды, горячей воды, отведенных бытовых стоков для расчета размера платы за коммунальные услуги исчисляются исходя из рассчитанного среднемесячного объема потребления коммунального ресурса, определенного по показаниям индивидуального или общего (квартирного) прибора учета за период не менее 6 месяцев, а если период работы прибора учета составил меньше 6 месяцев — то за фактический период работы прибора учета, но не менее 3 месяцев.

По истечении указанного предельного количества расчетных периодов плата начисляется исходя из нормативов потребления соответствующих коммунальных услуг.

Счетчики горячей и холодной воды предприятия «Бетар» зарекомендовали себя на рынке как надежные, долговечные и относительно недорогие приборы. В этой статье мы рассмотрим устройство водомеров, особенности их монтажа и эксплуатации.

Производитель

Компания «Бетар» работает на российском рынке с 1996 года и занимается выпуском приборов учета энергоресурсов. Находится в городе Чистополь, в Татарстане, на территории бывшего часового завода «Восток». Фирма выпускает более 40 видов продукции для учета воды, газа, электричества, тепла.

Предприятие «Бетар» производит водосчётчики нескольких видов в различной комплектации.  Ассортимент продукции начинается с бытовых СХВ–15 с условным проходом 15 мм и заканчивается большими промышленными СМВТ–50 с условным проходом 50 мм.

Типы водосчётчиков «Бетар»

Учитывать объем потребления воды можно разными способами. Один из них – измерение с помощью водяного счетчика. По способу измерения водомеры бывают: тахометрические, вихревые, электромагнитные, ультразвуковые. Предприятие «Бетар» выпускает самые простые из них – тахометрические. Они, в свою очередь, делятся на крыльчатые и турбинные. В крыльчатых счетчиках для воды, например СГВ-15, поток воды крутит крыльчатку, у которой скорость вращения зависит от расхода жидкости. С помощью магнитной муфты количество оборотов водяного счетчика передается на счетный механизм СГВ-15. Обороты крыльчатки водомера «Бетар» через понижающий редуктор передают вращение на барабанчики с цифрами, которые отображают объём проходящей жидкости.

В турбинных счетчиках объём протекающей жидкости фиксируется турбинкой, а потом передается на барабанчики с цифрами. В приборах с дистанционным снятием показаний установлен геркон, который посылает импульсы с частотой, прямо пропорциональной скорости вращения барабана.

Крыльчатые и турбинные счетчики бывают одноструйные или многоструйные. У многоструйных проходящий поток делится на несколько струй перед водомерным устройством. Это снижает влияние турбулентности на точность показаний прибора, то есть делает его точнее.

Приборы учета потребления воды предприятия «Бетар» можно разделить на такие категории:

• счетчики для холодной воды, например СХВ-15;
• счетчики для горячей воды;
• универсальные счетчики «Бетар»;
• приборы с устройством для дистанционного снятия показаний;
• антимагнитные счетчики «Бетар»;
• приборы с устройством фиксации магнитного поля.

Также все счетчики воды делятся на два основных типа: бытовые (СХВ-15 или СГВ-20) и промышленные. Выпускаются в различной комплектации: с обратным клапаном и без него, с монтажным комплектом и без.

Технический паспорт модели СГВ 15 можно скачать ЗДЕСЬ.

Технические характеристики и устройство

У водомеров есть несколько технических характеристик, указанных в паспорте на счетчик, на которые нужно обратить внимание потребителю:

1. Минимальный расход (Qmin). Погрешность измерений при таком расходе не более ±5 %. Большую погрешность не нормируют.
2. Переходный расход (Qt). При этом расходе погрешность не более ±2 %.
3. Номинальный расход (Qn). При таком расходе водяной счетчик может работать непрерывно длительное время.
4. Максимальный расход (Qmax). При этом расходе потеря давления не превышает 1 кгс/см². Допускается работа в таком режиме не более 1 часа в сутки.
5. Порог чувствительности. При меньшем расходе водомер перестает считать, поскольку останавливается вращение крыльчатки.

Водосчётчики СХВ–15 (счетчик холодной воды с условным проходом 15 мм) крыльчатого типа предназначены для учета холодной воды в быту. Они рассчитаны на максимальное давление 1 Мпа (10 кгс/см²) и максимальную пропускную способность 3 м³/ч. Порог чувствительности таких приборов – 0,015 м³/ч. Устройство рассчитано на работу при расходе от 0,03 до 1,5 м³/ч и температуру протекающей жидкости от +5 до +40ºС.

Счетчик холодной воды «Бетар» в стандартном исполнении выпускается в двух вариантах: СХВ–15 и СХВ–15Д. Буква «Д» означает, что прибор с импульсным выходом для дистанционного снятия показаний. Есть также варианты СХВ–15 МЗ и СХВ–15Д МЗ с антимагнитной защитой. Водяные счетчики «Бетар» с дистанционным снятием показаний также бывают с ФМП (фиксация магнитного поля). Это устройство подает сигнал при воздействии на него магнита. Приборы СХВ–15 ОК или СХВ–15Д ОК комплектуются обратным клапаном.

Водомер «Бетар» СГВ–15 (счетчик горячей воды с условным проходом 15 мм) рассчитан на работу при тех же условиях, что и СХВ–15, только температура протекающей жидкости может быть от 5 до 90ºС. Этот прибор выпускается в таком же исполнении и комплектации, как и предыдущий. Счетчик может использоваться как для горячей, так и для холодной воды. Для СГВ и СХВ предусмотрена и горизонтальная, и вертикальная установка.

У счетчиков расхода холодной и горячей воды СХВ-20 и СГВ-20 условный проход равен 20 мм. Максимальный пропуск – 5 м³/ч, порог чувствительности – 0,025 м³/ч, а рабочий расход – от 0,05 до 2,5 м³/ч. Остальные характеристики совпадают с характеристиками приборов, описанных выше.

Водяные счетчики промышленного типа «Бетар» СВМ-25 (счетчик воды многоструйный) с условным проходом 25 мм – универсальные. Их можно использовать для пропуска как холодной, так и горячей жидкости. Максимальный расход равен 7 м³/ч, минимальный – 0,07 м³/ч. Порог чувствительности водомера равен 0,025 м³/ч. Прибор нормально работает при измерении расхода до 3,5 м³/ч. Устройство счетчика воды позволяет размещать его только горизонтально, счетным механизмом вверх. Установка в колодце не допускается, только в помещениях с влажностью до 80%.

Счетчик «Бетар» СВМ-32 с условным проходом 32 мм способен пропустить максимальный расход 12 м³/ч. Корректно работать может при расходах от 0,12 до 6 м³/ч. Порог чувствительности – 0,04 м³/ч. Остальные параметры как у водомера СВМ-25.

СВМ-40 и СВМ-40С, у которых условный проход равен 40 мм, рассчитаны на максимальный расход в 20 м³/ч. Порог чувствительности у них – 0,05 м³/ч. Длительно могут работать с расходом от 0,1 до 10 м³/ч. По остальным требованиям схож с СВМ-25 и СВМ-32.

Водомеры СВМТ-50 с условным проходом 50 мм относятся многоструйным счетчикам турбинного типа. Максимальная пропускная способность водомера – 30 м³/ч. Порог чувствительности прибора – 0,22 м³/ч. Нормальная работа обеспечена при расходе от 0,45 до 15 м³/ч.

Особенность этой модели счетчика «Бетар» – иной способ измерения расхода. Вместо крыльчатки здесь установлена турбинка на специальных опорах. В этих водомерах конструкция соединяется с трубопроводом фланцевым соединением, а не резьбовым, как в других счетчиках.

Компанией «Бетар» также выпускаются устройства в комплекте со счетчиком импульсов радиоканала (СИР). Это устройство принимает сигналы от водомера с дистанционным считыванием показаний, а затем передает их по радиоканалу на считывающее устройство. Конструкция состоит из счетчика и устройства СИР с антенной и находится в герметичном корпусе. Для визуального снятия показаний верхняя крышка устройства сделана из прозрачного пластика.

Такие устройства успешно применяются в системах «умный дом» для учета воды, газа, электричества, тепла дистанционно в одном комплексе. Может также использоваться на предприятиях, где несколько точек водоучета. Наличие такого устройства существенно облегчает снятие показаний.

 Преимущества и недостатки

Преимуществом таких водомеров можно считать относительно низкую стоимость и удобство эксплуатации. Именно поэтому модели «Бетар» так популярны в квартирах и частных домах, где служат для хорошей экономии воды. Минусы – отрицательная реакция на грязную воду и работа только в «сухих» условиях.

 Комплектность и особенности монтажа

Для защиты от большого давления в водопроводной сети перед водомером можно установить регулятор давления воды. Также перед счетчиком устанавливается кран и осадной фильтр или кран-фильтр для предотвращения засорения крыльчатки. После счетчика воды устанавливают обратный клапан.

Монтаж лучше доверить квалифицированному мастеру. Если же решили установить его сами, то нужно знать несколько нюансов:

1. На резьбовые соединения нужно намотать уплотнитель. Это может быть или пакля с краской или герметиком, или фум-лента, или уплотнительная нить. В любом случае наматывать на резьбу нужно всегда по часовой стрелке. Важно правильно определить толщину намотки. При недостаточной намотке появятся протечки, а при чрезмерной весь уплотнитель просто слезет с резьбы и тоже будет протекать. Также надо следить, чтобы остатки уплотнителя не попали в трубу системы водоснабжения.
2. Не допускать перекосов всей конструкции. При незначительных перекосах возможны протечки на соединениях, а при сильном перекосе конструкция основного корпуса может дать трещину.
3. Стрелка на корпусе должна быть расположена по направлению движения воды.
4. После установки нужно обязательно проверить конструкцию на протекание. Малейшую течь лучше устранить до опломбирования, поскольку потом это будет сделать проблематично.
5. Все сварочные работы на участке нужно провести до установки счетчика.

После монтажа нужно обратиться к поставщику воды для опломбирования водомера. Верхняя часть водяного счетчика «Бетар» вращается, так что можно повернуть ее так, чтобы было удобно считывать показания.

Срок службы и межповерочный интервал

Межповерочный интервал бытовых водомеров «Бетар» – 6 лет. Срок поверки у СВМ и СВМТ при эксплуатации с холодной водой – 6 лет, с горячей – 4 года.

По окончании межповерочного интервала контролер управления водоканала выдает предписание, согласно которому необходимо сделать поверку счетчика воды. На это время вместо водомера можно установить вставку из металлической трубы с резьбой с двух сторон. На период поверки расход считают по тарифу без водомера. Если прибор прошёл поверку, его снова устанавливают на место и пломбируют, а в паспорте ставят отметку о поверке. В противном случае придется покупать новый.

Чтобы снять водомер на поверку или при поломке, устанавливают так называемый байпас. Это обводная линия трубопровода с запорным краном, которая позволяет пускать воду по другому пути, без водомера. Во избежание воровства воды эта линия также пломбируется. Но установка байпаса оправдана при использовании промышленных водомеров. Бытовые приборы СХВ и СГВ «Бетар» можно устанавливать и без него.

Средний срок службы СХВ, СГВ и СВМ – 12 лет, у СВМТ – 9 лет. При этом гарантийный срок у бытовых водомеров – 6 лет со дня изготовления, у промышленных – 18 месяцев со дня ввода в эксплуатацию. Гарантийный срок хранения промышленных водомеров «Бетар» – 6 месяцев.

Снятие показаний

Для снятия показаний служит счетный механизм, который состоит из нескольких вращающихся барабанчиков. Для СХВ и СГВ емкость счетного механизма – 99999,999 м³, для СВМ – 99999,99 м³. У СВМТ – 999999,9 м³.

У приборов «Бетар» с дистанционным снятием показаний есть возможность снимать показания со счетчика не только визуально, но и на расстоянии. Для этого они оснащены дополнительным счетным устройством, которое подает электрические импульсы в соответствии с расходом воды. Для СХВ и СГВ цена деления сигнала – 0,01 м³/им, для СВМ – 0,001 м³/имп. У СВМТ – 0,01 м³/имп. Для передачи показаний счетчика «Бетар» используют проводное подключение или радиоканал.

Как остановить или замедлить

С тех пор, как повсеместно начали устанавливать счетчики, стали появляться умельцы, которые придумывали способы обмануть их и пользоваться водой без учета. Самый простой способ – открывать кран на расход, меньший, чем порог чувствительности прибора. Таким способом можно набрать какую-то емкость или бачок унитаза. Но при этом клапан унитаза со временем засоряется и выходит из строя.

На водомеры без магнитной защиты ставят магнит, который их останавливает. Остановить антимагнитный счетчик можно таким приспособлением, как неодимовый магнит. После установки магнита крыльчатка не крутит магнитную муфту. При этом надо понимать, что этим можно вывести прибор из строя. Кто-то умудряется установить отдельный вывод с краном перед водомером, кто-то ищет способ остановить крыльчатку водяного счетчика «Бетар» с помощью разных инородных предметов.

Следует помнить, что все эти способы противозаконны и влекут за собой административную ответственность. К тому же большинство контролеров знает про возможность таких действий и им ничего не стоит уличить нечестных граждан в махинациях со счетчиком.

Аналоги

Так как водомер предприятия «Бетар» имеет довольно простую конструкцию, у него много аналогов. Среди них приборы учета воды предприятий «Меркурий», «Тепловодомер», «Норма», «Тритон».

Содержание статьи:

Для учета расходуемой воды в целях экономии используют водосчетчики Бетар СГВ-15. Этот прибор можно устанавливать как на горячую, так и на холодную воду. Он прост в монтаже и эксплуатации, надежен и снять показания очень легко.

Особенности счетчика Бетар

Счетчик воды Бетар

Счетчик воды Бетар СГВ-15 является модификацией водоизмерительного устройства СХВ-15. Каждое изделие проходит сертификацию и сопровождается документацией, в которой подтверждается его высокое качество и работоспособность.

Маркировка прибора СГВ и красный цвет корпуса означают, что водомер предназначается для учета горячей воды, а число 15 – диаметр условного прохода в миллиметрах. Рабочий диапазон температуры варьируется от +5 до +90 градусов (для счетчика на ХВС – от +5 до +40 градусов).  Устройство можно установить не только на водопровод горячего водоснабжения, но и на холодную воду. Обновленная версия прибора имеет антимагнитную защиту.

Преимущества:

• простое устройство;
• прочность и надежность;
• удобная конструкция;
• универсальность;
• долговечность;
• приемлемая стоимость;
• соответствие стандартам.

Водомер позволяет экономить на оплате – за 6-12 месяцев после установки он окупается, если водой пользуется один человек, а если семья состоит из нескольких человек, то счетчик окупается быстрее.

Конструкцию выгодно устанавливать, если водой пользуется небольшое количество людей. При наличии значительного количества незарегистрированных в квартире проживающих, выгоднее платить по нормативу.

Устройство водомера

Конструкция счетчика на воду Бетар включает следующие элементы:

• корпус;
• крыльчатку;
• счетный механизм;
• патрубки для входа и выхода воды.

Патрубки изготовлены из латуни, благодаря чему они прочные и надежные. Сквозное расположение и форма позволяют устанавливать прибор как вертикально, так и горизонтально, поэтому его можно монтировать не только так, как позволяет трубопровод, но и так, как удобно жильцу.

Кроме того, корпус уже установленного изделия – ту часть, где расположено табло с крыльчаткой – можно повернуть. Изворачиваться, чтобы снять показания, не придется. Такая конструкция является защитой от повреждений. Крыльчатка может быть как пластиковой, так и металлической.

Технические характеристики СГВ-15 и СГВ-20

Модель “СГВ-15”

Кроме допустимого диапазона температур и номинального условного прохода, счетчик воды фирмы «Бетар» имеет ограничение по максимально допустимому давлению в водопроводе – до 1 МПа (10 кгс/см2). Другие характеристики:

• номинальный расход составляет – 1,5 м3/ч;
• порог чувствительности – не более 0,015 м3/ч;
• диаметр присоединяемых штуцеров – G ½.

Если номинальный расход больше допустимого, то компанией на этот случай выпускается счетчик СГВ-20:

• номинальный расход воды – 2,5 м3/ч;
• диаметр условного прохода – 20 мм;
• порог чувствительности – не более 0,025 м3/ч;
• диаметр присоединяемых штуцеров – G ¾.

Выбирают наиболее подходящий к условиям эксплуатации водомер.

Установка прибора учета

Монтаж водосчетчика выполняют пошагово по следующей инструкции:

1. Воду перекрывают с помощью внутриквартирных шаровых кранов либо отключают полностью стояк, если запорные устройства в квартире не установлены.
2. Прибор врезают в разрыв трубы ГВС (ХВС). На оба конца водопровода монтируют фитинги под штуцера.
3. Установить устройство нужно строго по направлению движения воды – на приборе оно обозначено стрелкой.
4. Перед водомером устанавливают фильтр грубой очистки, а после – обратный клапан.
5. Соединения герметизируют ФУМ-лентой.
6. Проверяют герметичность соединений, открыв подачу воды и кран смесителя.

Во время контрольной проверки обращают внимание на работу самого изделия: плавность хода крыльчатки, вращение барабанов.

Водомер СГВ можно устанавливать и на холодную, и на горячую воду.

Порядок снятия показаний

Чтобы снять показания с водосчетчика, установленного на водопровод ГВС, нужно определить, которое из двух устройств учитывает горячую воду. Открыв кран с горячей водой, по вращающейся крыльчатке счетчика определяют искомое.

В приборах СГВ используется 8-разрядный барабан:

• цифры до запятой черного цвета (5 знаков) – обозначают кубометры воды;
• цифры после запятой красного цвета (3 знака) – литры, при снятии показаний их не учитывают.

Чтобы вычислить стоимость услуг за месяц, из снятых показаний вычитают значения прошлого месяца и умножают результат на стоимость одного кубометра воды.

Поверка устройства

Конструкция устройства

Каждый счетчик воды нужно проверять с заданной производителем периодичностью, т.е. документально подтверждать его работоспособность и соответствие отклонений допустимым значениям. Межповерочный интервал для счетчиков горячей воды Бетар различается, в зависимости от времени выпуска прибора:

• до 07.2005 – 5 лет;
• после 07.2005 до 20.10.2006 – 4 года;
• после 20.10.2006 – 4 года для ГВС и 6 лет для ХВС;
• после 17.05.2013 – 6 лет и на ГВС и на ХВС.

Межповерочный интервал для антимагнитных счетчиков не отличается.

До наступления даты поверки необходимо демонтировать конструкции и отнести их в лабораторию для проверки на стенде или вызвать на дом метролога – представителя аккредитованной метрологической компании, который проведет поверку на дому без снятия. Если приборы пройдут поверку, то ими можно пользоваться до следующей даты поверки. Если нет, то нужно будет покупать и устанавливать новые счётчики на воду Бетар, цена на которые вполне приемлемая и составляет примерно 550 рублей.

Чтобы выполнить поверку водяного счетчика Бетар, необходимо предоставить проверяющему технический паспорт прибора.

Неодимовый магнит для отмотки показаний

Неодимовый магнит – это постоянный магнит, в состав которого входит редкоземельный элемент – неодим. Особенность его в том, что он мощный и не склонен к размагничиванию. Его используют для отмотки показаний счетчиков, чтобы сэкономить на оплате коммунальных услуг.

Отмотка показаний незаконна. Если будут замечены какие-либо манипуляции с прибором, это грозит штрафами.

Неодимовый магнит преодолевает магнитное поле прибора учета.

Испортить прибор, применяя магнит, очень легко, поэтому перед использованием магнита необходимо уточнить характеристики устройства: его серийный номер, марку, производителя, модель. В соответствии с типом механизма выбирают вес магнита. Антимагнитный счетчик Бетар СГВ 15 выдерживает магнитное поле до 140 кА/м.

В случае слишком маленького веса, магнит будет оказывать слабое воздействие, недостаточное, чтобы остановить счетчик. Поэтому прибор будет работать, как и прежде.

Чересчур сильный магнит приведет к повреждениям прибора: он будет отсчитывать воду со слишком большой погрешностью, периодически останавливаться или выйдет из строя полностью. Починить его уже невозможно и придется заменить.

Отзывы

Виктор, г. Москва: «Устанавливаю счетчик СГВ-15 уже второй раз. Первый раз пользовалась 4 года, но под конец стало запотевать стекло, и он не прошел поверку – пришлось заменить. С новым счетчиком проблем нет. Я живу одна и у меня он окупился за год».

Алексей, г. Москва: «В доме меняли стояки ГВС и ХВС на пластиковые и одновременно устанавливали счетчики бесплатно. Установили Бетар СГВ-15 и на холодную, и на горячую воду. Нареканий прибор не вызывает. Раз в месяц только снимаю показания».

Михаил, г. Москва: «Мы не сразу установили счетчики воды, въехав в новую квартиру. Сначала платили по нормативам, оценили и поняли, что сильно переплачиваем. После установки счетчика счета уменьшились в разы, поэтому очень довольны. Сам механизм работает как часы, уже два раза носили на поверку».

Используемые источники:

• https://schetchik-info.ru/schetchiki-vody-betar-sgv-15/
• http://betar.ru/questions/
• https://oschetchike.ru/vody/betar
• https://santehnicheskij-mir.ru/tehnika/scetcik-vody-betar-sgv-15.html
