Как выглядит схема системы отопления с насосной циркуляцией?

Монтаж системы отопления вообще и монтаж циркуляционного насоса в систему отопления в частности — задача всегда непростая и требующая учёта многочисленных факторов. Наиболее популярной конструкцией является система естественной циркуляции, однако её широкое применение объясняется исключительно простотой установки.

Существенный недостаток этой конструкции — слабый циркуляционный напор, вынуждающий приобретать трубы чрезмерно большого диаметра, что ограничивает в выборе радиаторов, да и просто требует больших затрат. Поэтому оптимальным вариантом являются несколько более сложные, но практичные системы отопления с насосной циркуляцией схема работы которых позволяет использовать любую разновидность радиаторов, а также трубы стандартного диаметра.

Разновидности схемы

Само название схемы подразумевает использование циркуляционного насоса, цель которого — обеспечивать напор и постоянное продвижение нагретой воды. Кратко принцип работы схемы выглядит так: нагретая до необходимой температуры вода поступает по трубопроводу в радиаторы. После остывания она возвращается в котёл по отводящему трубопроводу. Встроенный расширительный бак обеспечивает постоянное давление теплоносителя и призван выдержать увеличивающийся во время нагревания объём воды.

Можно выделить несколько разновидностей такой системы, разделяющихся по следующим признакам:

1. по способу подключения трубопровода к радиаторам: однотрубные и двухтрубные;
2. по месту расположения стояков: вертикальные стояки и горизонтальные стояки;
3. по типу магистрали: тупиковые системы и системы с попутным движением воды;
4. по типу разводки: с верхней и с нижней.

Разберёмся, как подключить циркуляционный насос для отопления по каждой из указанных схем.

Однотрубная и двухтрубная системы

Считающаяся пережитком прошлого однотрубная конструкция подразумевает подключение к радиатору лишь одной трубы. Все отопительные приборы дома соединяются последовательно, а теплоноситель протекает через них, начиная с верхнего и заканчивая нижним, с каждым сантиметром продвижения отдавая всё больше тепла. Таким образом, к последним из радиаторов вода подходит едва тёплой, и это создаёт сильный дисбаланс в температуре разных комнат. Единственным способом хоть как-то уменьшить эту разницу является установка в нижних комнатах радиаторов с большим количеством секций.

Среди других недостатков:

• невозможность установить регулировочные краны, поскольку это автоматически перекроет или уменьшит доступ воды к радиаторам «ниже по течению»;
• нерегулируемая температура в отапливаемых помещениях: если отопительная система запущена, будут обогреваться все комнаты.

Однотрубная система была популярна полвека назад, но в наше время устарела окончательно и практически не используется.

Двухтрубная конструкция устраняет эти недостатки за счёт подведения к каждой батареи подводящей и отводящей трубы. Теряющий свою температуру теплоноситель в данном случае отводится из радиатора в котёл для нового нагревания, а не продвигается в следующий радиатор. Ещё одно дополнительное преимущество: возможность установить на каждый из радиаторов собственный регулировочный кран или автоматический термостат.

Вертикальный и горизонтальный стояки

Подключение радиаторов к вертикальному стояку позволяет подводить к ним трубы не сразу, а по отдельности для каждого этажа высотки. Главное преимущество вертикальных стояков — отсутствие воздушных пробок. Недостаток — относительно высокая стоимость.

В несколько иных целях используется установка циркуляционного насоса в системе отопления со стояком горизонтального типа: отопление лестничных площадок, коридоров и любых обширных одноэтажных зданий. Её существенными плюсами являются экономия на трубах и вытекающая из неё низкая стоимость монтажа. Известный недостаток: появление воздушных пробок, устранить которые, однако, помогают краны Маевского.

Тупиковая и попутная схемы

Широко распространённая тупиковая система подразумевает движение теплоносителя по подающей трубе в одну сторону, а по отводящей — в обратную. Циркуляционные кольца при этом существенно отличаются по длине. Недостаток тупиковой системы: неравномерность прогрева. Те из отопительных приборов, которые находятся ближе к котлу, отличаются лучшей эффективностью, нежели более далёкие. Даже подключение циркуляционного насоса в систему отопления тупикового типа не даёт гарантий того, что все радиаторы будут нагреваться одинаково хорошо. Достоинство же такой системы: экономичность. Их недостатки зачастую сглаживают, устанавливая несколько маленьких магистралей вместо одной длинной.

В попутной схеме длина циркуляционных колец всегда одинаковая. Соответственно, все радиаторы прогреваются тоже одинаково, находясь на любом расстоянии от главного стояка. Из-за высокой стоимости (требуется больше труб) попутная схема используется редко.

Верхняя и нижняя разводки

Отопительная система с внешней разводкой подразумевает установку подводящего трубопровода выше радиаторов.

Обычно применяется в межпотолочных полостях или на чердаке.

Принцип действия прост: установка циркуляционного насоса в систему отопления позволяет поднять нагретую воду в самую верхнюю точку трубопровода, откуда она уже будет распределяться по нижележащим помещениям. Там же, в наивысшей точке, устанавливается расширительный бак, чья задача — предотвращение появления воздушных пробок. Отводящая же труба, напротив, монтируется ниже отопительного прибора. По понятным причинам верхняя разводка неприменима в зданиях с плоской крышей и без чердаков.

В схеме с нижней разводкой оба (и подающий, и отводящий) трубопровода устанавливают ниже радиаторов и при этом с небольшим уклоном (для предотвращения образования воздушных пробок). Единственное заметное преимущество схемы: возможность подключать отопление поэтапно, этаж за этажом.

Выбор оборудования

Пришло время разобраться с тем, как выбрать циркуляционный насос для систем отопления установка которого имеет немало нюансов. Выбор насоса производится всего по двум параметрам: планируемая сила напора воды и сопротивление воды, которое придётся преодолевать насосу для создания напора. Как ни парадоксально, но мощность насоса должна быть меньше на 10-15%, чем в расчётных значениях. В противном случае количество потребляемой электроэнергии, шум и скорость износа деталей будут слишком высоки. Глупо ударяться и в другую крайность, экономя на мощности насоса. Такой агрегат не сможет перекачивать нагретую воду в требуемом объёме с нужной скоростью.

Существуют модели с интегрированными в них ручными или электронными регуляторами скорости работы электродвигателя. Высочайший КПД требует максимальной скорости вращения вала. Ещё одна нестандартная разновидность — насос циркуляционный для отопления мини, многие модели которых работают автономно, без подключения к электросети (на дизельном топливе или бензине). Такие насосы отлично подходят для мест, где проведение электричества не планируется (садовые или охотничьи домики, строительные будки). Еще об одном способе отопления помещения, где есть проблема с электричеством, можно прочитать здесь.

Монтаж насоса

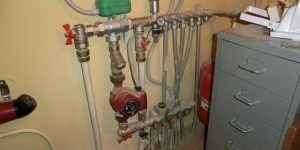

Допустим, приобретен электрический циркуляционный насос для отопления.

Как установить и запустить циркуляционный насос, не испортив аппарат?

К сожалению, о том, как правильно ставить циркуляционный насос на отопление, из-за повальной распространённости систем естественной циркуляции знает даже не каждый сантехник.

Первым делом необходимо определить место под врезку электронасоса в трубопровод. В принципе, насос можно врезать на любом отрезке отопительного контура, однако необходимо учесть, что ресурс работы пластиковых деталей и подшипников зависит от температуры воды. Поэтому из материальных соображений выгоднее установить оборудование на обратной части трубопровода: перед отопительным котлом и после мембранного бака.

Типичная электрическая схема подключения циркуляционного насоса отопления выглядит следующим образом:

Главные её составляющие: котёл (1), насос (5), бак (7) и радиаторы (8).

Крайне рекомендуется, чтобы насос работал только от бесперебойного источника питания. Также необходимо исключить всякое попадание конденсата или брызг воды в клеменную коробку. Если вода в отопительной системе нагревается до температуры свыше 90 градусов, следует использовать жаростойкий кабель.

Необходимо помнить и о фильтрации воды, поэтому перед насосом в трубе устанавливается грязевик. Попадание с водой инородных тел внутрь насоса почти гарантированно приведёт к разрушению подшипников и крыльчатки. Бочонок для сбора мусора должен «смотреть» вниз — тогда он не станет помехой для нормальной циркуляции воды.

Какое бы оборудование не было выбрано, правильная установка циркуляционного насоса в систему отопления возможна только при следовании сопроводительной документации, поставляющейся производителем. В этой инструкции содержатся данные об устройстве аппарата, нюансах работы и алгоритме установки.

В последнее время открытые системы отопления с циркуляционным насосом пользуются широким спросом. Из-за простоты монтажа, доступной стоимости и высоких показателей КПД подобные изобретения существенно превосходят остальные, являясь оптимальным решением для большинства помещений. Они демонстрируют лучшую производительность при низком энергопотреблении.

1 Комплектация и принцип действия</span></h2>

В водяных отопительных системах основным теплоносителем является жидкость. Она циркулирует от котельной установки к радиаторам отопления, отдавая тепловой потенциал окружающему пространству. В зависимости от длины труб процесс циркуляции может продолжаться довольно долго, что позволяет обогревать большие постройки. За счет такой особенности водяные системы отопления пользуются невероятным спросом.

Большинство установок способно функционировать без дополнительного насосного оборудования, т. к. передвижение теплоносителя осуществляется посредством термодинамических принципов. Простыми словами, процессу циркуляции способствует разность плотностей горячей и холодной жидкости, а также специфический уклон трубопровода.

‘ >Самая безопасная и экономичная система отопления!

Одной из ключевых составляющих системы является открытый расширительный бак, куда поступают остатки разогретого теплоносителя. В этом резервуаре осуществляется восстановление нормального давления, для чего бак устанавливают выше всех остальных узлов агрегата.

Процесс работы открытой системы состоит из двух этапов:

1. 1. Подача теплоносителя. Разогретая до определенной температуры вода начинает перемещаться от котла к радиаторам отопления.
2. 2. Обратный процесс. Остатки теплоносителя попадают в расширительную емкость, охлаждаются, а затем возвращаются обратно, в результате чего цикл замыкается.

В системах однотрубного типа подача и обратка теплоносителя происходят в одной магистрали. В двухтрубных для этого используется две трубы.

Конструкция однотрубной системы отопления с насосом выглядит очень просто. В базовой комплектации установка состоит:

1. 1. Из котельного агрегата.
2. 2. Радиаторов отопления.
3. 3. Расширительной емкости.
4. 4. Системы труб.

Отдельные потребители не устанавливают в доме радиаторы, решая проблему монтажом специальной трубы с диаметром 8−10 см по периметру здания. Но, по заявлению специалистов, такие системы недостаточно эффективны, при этом их не совсем удобно обслуживать.

‘ >Насос отопления. Устанавливаем правильно

Однотрубная схема открытой системы отопления с насосом является энергозависимой. А что касается затрат на покупку комплектующих в виде труб, арматуры и сопутствующего оборудования, то они относительно невысоки.

РекомендуемПринцип работы перепускного клапана системы отопления

2 Требования к обустройству и эксплуатации</span></h2>

По конструкционным особенностям двухтрубные устройства немного сложнее и дороже. Но это оправдывается некоторыми плюсами, перекрывающими недостатки однотрубного варианта. Вода прогревается до равномерной температуры, а затем одновременно поступает ко всем приборам. В свою очередь, охлажденный теплоноситель возвращается с помощью обратной трубы, а не проходит через следующий радиатор.

Обустраивая открытую систему отопления с насосом и расширительным баком, необходимо выделить несколько правил и требований к предстоящей работе. Они заключаются в следующем:

1. 1. На этапе монтажа котельную установку нужно закрепить в самом низком месте магистрали, а расширительный бак — в самом высоком.
2. 2. В идеале котел нужно расположить в чердачном помещении. В холодный период резервуар и подающий стояк нуждаются в утеплении.
3. 3. Прокладывая магистраль, следует избегать большого количества поворотов, соединительных и фасонных элементов.
4. 4. В гравитационных системах циркуляция теплоносителя осуществляется с невысокой скоростью — не больше 0,1−0,3 м в секунду. Из-за этого прогревать воду нужно постепенно, избегая кипения. В противном случае эксплуатационный срок труб существенно снизится.
5. 5. Если в холодную пору года отопительная система не эксплуатируется, теплоноситель лучше слить. Такой подход позволит предотвратить преждевременное повреждение труб, радиаторов и котла.
6. 6. Объем теплоносителя в расширительном баке нужно контролировать и восстанавливать по мере исчерпания жидкости. Если этого не делать, повысится риск образования воздушных пробок, которые снизят эффективность работы радиаторов.
7. 7. Оптимальным вариантом теплоносителя является вода. Дело в том, что антифриз содержит в своем составе токсические вещества, и при взаимодействии с атмосферой они могут нанести вред человеческому здоровью. Такой тип жидкости может использоваться, когда нет возможности осуществлять слив теплоносителя в холодный период.

‘ >Обзор простой системы отопления в частном доме 8*14.

На этапе обустройства системы нужно внимательно рассчитывать оптимальное сечение и уклон трубопровода.

Актуальные нормы проектирования регламентируются СНиП под номером 2.04.01−85. В контурах с гравитационной циркуляцией жидкости диаметр сечения трубы существенно больше, чем в системах с насосом.

РекомендуемПринцип работы трехходового клапана для отопления с терморегулятором

3 Основные типы</span></h2>

Перед тем как согласиться на монтаж открытой схемы отопления гаража с циркуляционным насосом, нужно рассмотреть другие варианты циркуляции жидкости. Как известно, она может передвигаться посредством принципов термодинамики — естественным путем или гравитационным.

Второй вариант подразумевает использование насосного оборудования для принудительной циркуляции. Выбирая подходящий план и схему монтажа, важно учитывать этажность, площадь здания и оптимальный тепловой режим. Если используется гравитационная система, то не потребуется покупать оборудование для циркуляции. Процесс осуществляется благодаря естественному расширению объемов воды по мере ее нагревания. Чтобы запустить схему, нужно обустроить специальный разгонный стояк высотой не меньше 3,5 м. Если упустить этот момент, теплоноситель не сможет разогнаться до достаточной скорости, т. е. процент КПД существенно снизится.

Системы, функционирующие посредством естественной циркуляции, вполне подходят для помещений с площадью до 60 квадратных метров. Максимальная продолжительность контура для такого оборудования составляет 30 метров. При этом важно учитывать и такие факторы:

1. 1. Высота постройки.
2. 2. Этажность.

Схемы естественной циркуляции не подходят для использования в низкотемпературном режиме, т. к. отсутствие достаточного прогрева теплоносителя не позволит достичь оптимального давления. Сферы применения такой системы следующие:

1. 1. Подключение к теплому полу. К водяному контуру подключается насос циркуляции.
2. 2. Работа с бойлером. Нагревательное устройство фиксируется поверх системы — чуть ниже расширительного резервуара.

https://youtube.com/watch?v=IkifuEJe45o

РекомендуемПрименение для частного дома двухконтурной системы отопления

4 Принудительная циркуляция</span></h2>

Чтобы повысить скорость циркуляции воды по трубам и ускорить процесс обогрева комнаты, в систему встраивается насос. Открытые системы отопления частного дома с насосом прогревают теплоноситель со скоростью от 0,3−0,7 метра в секунду. При этом интенсивность теплоотдачи становится максимально высокой, а все составляющие магистрали прогреваются равномерно.

Насосные схемы бывают закрытыми и открытыми. Во втором варианте расширительный резервуар находится выше остальных элементов системы.

Насосное оборудование позволяет увеличить протяженность и высоту трубопровода между котельной установкой и радиаторами.

Осуществляя монтаж принудительной схемы, необходимо учитывать такие правила и моменты:

1. 1. Все схемы со встроенными насосами энергозависимы. Чтобы обеспечить стабильный обогрев пространства даже при отключении электричества, насос нужно установить непосредственно на байпасе.
2. 2. Насосное оборудование монтируют у входа в котел на трубе обратки. Оптимальное расстояние до котла составляет 1,5 метра.
3. 3. На этапе монтажа необходимо учитывать направление циркуляции теплоносителя.

‘ >Естественная / принудительная циркуляция системы отопления

На обратной трубе фиксируется два отсекающих крана и обводное колено с насосом циркуляции. Если в сети имеется ток, краны закрываются, а теплоноситель движется непосредственно с помощью насоса. При отсутствии напряжения вентили нужно приоткрыть — это позволит системе перейти в режим работы на естественной циркуляции.

На подающем трубопроводе устанавливается обратный клапан. Его размещают сразу после котла, что необходимо для предотвращения рециркуляции воды во время запуска насоса.

5 Варианты разводки</span></h2>

Не секрет, что продуктивность работы, экономность и эстетичная привлекательность системы напрямую зависят от используемой схемы размещения отопительных приборов. Выбирая подходящий вариант разводки, необходимо учитывать массу моментов, в том числе особенности конструкции и площадь жилища.

Способы циркуляции воды от котла к радиатору и обратно бывают различными. В системах одноконтурного типа теплоноситель подается с помощью одной магистрали, имеющей большой диаметр. В таком случае трубопровод затрагивает все отопительные приборы.

Плюсы однотрубных установок с естественной циркуляцией теплоносителя заключаются:

1. 1. В экономном расходе материалов.
2. 2. Отсутствии сложностей на этапе монтажа.
3. 3. Ограниченном количестве труб в здании.

Что касается недостатков системы, то они практически отсутствует. Единственный минус — неравномерное распределение тепла по радиаторам, поэтому интенсивность прогрева этих элементов и, соответственно, теплоотдача снижаются по мере отдаленности радиаторов от котельной установки.

Двухтрубные устройства пользуются более широким спросом, что неудивительно. Между радиаторами имеется два трубопровода — обратный и подающий, т. е. между теплоносителем и основными узлами системы формируются локальные кольца. Что касается плюсов системы, то они включают в себя:

1. 1. Равномерный прогрев отопительных приборов.
2. 2. Возможность регулировать нагрев каждого радиатора.
3. 3. Максимальную надежность и долговечность конструкции.

Но двухтрубные системы стоят недешево, а установить их своими руками проблематично. Для выполнения монтажных работ необходимо заказывать услуги специалиста.

6 Способы подачи теплоносителя</span></h2>

В зависимости от места расположения трубопровода существует два варианта подводки — верхняя и нижняя. В открытых отопительных системах с первым типом разводки не нужно устанавливать дополнительных узлов для отвода воздуха. Его остатки автоматически сбрасываются посредством поверхности расширительного резервуара.

Также при таком варианте монтажа горячий теплоноситель движется по главному стояку, а затем проникает в радиаторы по разводящим трубам. Система идеально подходит для помещений с одним или двумя этажами, а также для небольших частных домов.

Второй вариант, подразумевающий использование нижней разводки, считается более практичным и эффективным. В таком случае подающая труба находится внизу (возле обратки), а циркуляция теплоносителя осуществляется в направлении снизу вверх. После прохождения через радиаторы теплоноситель возвращается в котел по обратной магистрали. На всех батареях имеется специальный кран Маевского, позволяющий удалять воздух из труб.

7 Выбор насоса</span></h2>

При желании обустроить высокоэффективную принудительную систему отопления в частном доме важно правильно подойти к вопросу выбору насоса. Также необходимо знать, как установить его в общую отопительную магистраль.

Существует несколько критериев выбора такого оборудования:

1. 1. Рабочая мощность.
2. 2. Напор.
3. 3. Материал изготовления.

Первые характеристики выбираются с учетом площади помещения, которое нуждается в отоплении. Для зданий площадью 250 квадратных метров вполне подходит насос, имеющий мощность в 3,5 кубических метра и напор не меньше 0,4 атм. Если помещение обладает площадью 250−350 м кв., в нем нужно установить прибор на 4,5 куб. м с напором 0,6 атм. Для более крупных построек, площадь которых составляет от 350 до 800 квадратных метров, идеально подходит насос мощностью 11 куб/м с напором от 0,8 атм.

Правильно сделанный выбор — залог долгой и эффективной службы системы отопления. Поэтому лучше отнестись к приобретению со всей ответственностью, учитывая каждый нюанс.

Фото

В случае отключения электричества циркуляционный насос останавливается, течение воды по трубам отопительной сети частного дома прекращается. Проблема решается 3 способами: установкой блока бесперебойного питания, запуском электрогенератора либо организацией самотека. Подразумевается система отопления с естественной циркуляцией – конвекционным движением теплоносителя без помощи насоса. Расскажем, как разработать и сделать такую схему своими руками.

Теоретическая подковка – как работает самотек

Естественная циркуляция воды в системах отопления функционирует благодаря гравитации. Как это происходит:

1. Берем открытый сосуд, наполняем водой и начинаем подогревать. Самый примитивный вариант – кастрюля на газовой плите.
2. Температура нижнего слоя жидкости растет, плотность уменьшается. Вода становится легче.
3. Под воздействием притяжения верхний более тяжелый слой опускается на дно, вытесняя менее плотную горячую воду. Начинается естественная циркуляция жидкости, называемая конвекцией.

Справка. Зависимость плотности воды от температуры – не линейная. Чем сильнее греется жидкость, тем быстрее снижается ее плотность, что хорошо заметно на графике.

Пример: если нагревать 1 м³ воды от 50 до 70 градусов, он станет легче на 10.26 кг (ниже смотрим таблицу плотностей при различных температурах). Если продолжить нагрев до 90 °С, то куб жидкости потеряет уже 12.47 кг, хотя дельта температур осталась прежней – 20 °C. Вывод: чем ближе вода к точке кипения, тем активнее происходит циркуляция.

Аналогичным образом теплоноситель циркулирует самотеком по домашней сети теплоснабжения. Подогреваемая котлом вода теряет вес и выталкивается кверху остывшим теплоносителем, вернувшимся из радиаторов. Скорость течения при перепаде температур 20–25 °C составляет всего 0.1…0.25 м/с против 0.7…1 м/с в современных насосных системах.

Малая скорость движения жидкости по магистралям и приборам отопления вызывает такие последствия:

1. Батареи успевают отдать больше тепла, а теплоноситель – остыть на 20–30 °C. В обычной отопительной сети с насосом и мембранным расширительным баком температура падает на 10–15 градусов.
2. Соответственно, котел должен производить больше тепловой энергии после запуска горелки. Держать генератор на температуре 40 °C бессмысленно – течение замедлится до предела, батареи станут холодными.
3. Чтобы доставить до радиаторов потребное количество тепла, надо увеличить проходное сечение труб.
4. Фитинги и арматура с высоким гидравлическим сопротивлением способны ухудшить либо вовсе остановить самотек. Сюда относятся обратные и трехходовые клапаны, резкие повороты на 90° и сужения труб.
5. Шероховатость внутренних стенок трубопроводов не играет большой роли (в разумных пределах). Маленькая скорость жидкости – невысокое сопротивление от трения.
6. Котел на твердом топливе + самотечная система отопления может спокойно работать без теплоаккумулятора и смесительного узла. Благодаря медленному течению воды конденсат в топливнике не образуется.

Как видите, в конвекционном движении теплоносителя присутствуют положительные и отрицательные моменты. Первые следует использовать, вторые – минимизировать.

Конструктивные особенности

Чтобы самотечная система работала эффективно, нужно выполнить такие требования:

• источником тепла выступает любой энергонезависимый теплогенератор с выходными патрубками диаметром 40—50 мм;
• на выходе котла или печки с водяным контуром сразу монтируется разгонный стояк – вертикальная труба, по которой поднимается нагретый теплоноситель;
• стояк заканчивается расширительным баком открытого типа, установленным на чердаке либо под потолком верхнего этажа (зависит от типа разводки и конструкции частного дома);
• вместительность резервуара – 10% от объема теплоносителя;
• под самотек желательно подобрать отопительные приборы с большими размерами внутренних каналов – чугунные, алюминиевые, биметаллические;
• для лучшей теплоотдачи радиаторы отопления подключаются по разносторонней схеме – нижней или диагональной;
• на радиаторных подводках ставятся специальные полнопроходные клапаны с термоголовками (подача) и балансировочные вентили (обратка);
• батареи лучше оснастить ручными воздухоотводчиками – кранами Маевского;
• подпитка тепловой сети организовывается в самой нижней точке – возле котла;
• все горизонтальные участки труб прокладываются с уклонами, минимальный – 2 мм на метр погонный, средний – 5 мм/1 м.

Примечание. Уклоны выполняют 2 функции – помогают теплоносителю течь в нужном направлении, а воздуху – подниматься по трубопроводам и уходить через открытую расширительную емкость. Оговорка касательно применяемых радиаторов: если система построена правильно, стальные панели тоже прекрасно греют.

Гравитационные системы отопления делаются открытыми, эксплуатируются при атмосферном давлении. Но будет ли самотек работать в схеме закрытого типа с мембранным баком? Отвечаем: да, естественная циркуляция сохранится, но скорость теплоносителя снизится, эффективность упадет.

Обосновать ответ несложно, достаточно упомянуть изменение физических свойств жидкостей, находящихся под избыточным давлением. При напоре в системе 1.5 Бар точка кипения воды сместится до 110 °C, ее плотность тоже увеличится. Циркуляция замедлится из-за малой разницы масс горячего и остывшего потока.

4 схемы гравитационного отопления

Для организации энергонезависимого обогрева частных домов применяется 4 вида схем с естественным течением теплоносителя:

• горизонтальная двухтрубная с верхним розливом;
• комбинированная с горизонтальными коллекторами и однотрубными вертикальными стояками;
• однотрубная с нижней разводкой – классическая «ленинградка»;
• вертикальная разводка с индивидуальной подачей воды на каждый радиатор – так называемый «паук».

Дополнение. Еще стоит упомянуть самотечные теплые полы – некоторые умельцы умудряются их обустроить. Эта затея не оправдывает вложенных сил и средств, гораздо проще смонтировать традиционный напольный подогрев, установить насос + блок бесперебойного питания.

Сразу хотим порекомендовать к использованию 2 первых системы – двухтрубную и комбинированную. Ленинградская разводка плохо совместима с самотеком, а «паук» слишком сложен в монтаже. Подробнее о плюсах и минусах перечисленных схем читаем далее.

Двухтрубная и комбинированная разводка

Мы объединили эти 2 схемы, поскольку они практически одинаковы. Первая с прошлого века применяется в одноэтажных домах с дровяными печками, тогда отопление без насоса называли паровым. Источником тепла служил бак, установленный в топке, газовые котлы появились позже.

Как устроено двухтрубное гравитационное отопление:

• от теплогенератора поднимается разгонный коллектор, выходящий на чердак либо под потолок котельной, там и ставится открытый расширительный бачок;
• сверху в стояк горизонтально врезается трубопровод подачи, идущий под уклоном через все комнаты (под потолком);
• другой вариант – утепленная труба прокладывается горизонтально по чердаку;
• от раздающей магистрали делаются вертикальные опуски к батареям;
• выходы радиаторов врезаются в обратный коллектор, проложенный с уклоном над полом;
• отопительные приборы оснащаются запорной арматурой – кранами либо термоголовками на подаче, балансовыми вентилями — на «обратке».

Примечание. С целью экономии материалов и лучшего распределения теплоносителя сечения горизонтальных ветвей уменьшаются по мере приближения к последним батареям. Точный диаметр определяется расчетом.

Комбинированная самотечная система предназначена для двухэтажных загородных домов. Отличие от вышеописанной двухтрубной разводки: каждый стояк снабжает теплом 2–4 радиатора, расположенных на разных этажах. Способ подключения приборов – однотрубный, на верхних батареях предусматривается байпас. Больше разницы нет.

Главное достоинство обеих разводок – надежная схема самотека, проверенная десятилетиями успешной эксплуатации. Даже если вы сделаете минимальные уклоны, но четко выдержите диаметры магистралей (а лучше – возьмете с запасом), естественная конвекционная циркуляция будет работать.

Негативные моменты:

• трубы прокладываются открыто по помещениям;
• тепловую сеть нельзя наполнять антифризом, поскольку незамерзающая жидкость испаряется из открытой расширительной емкости;
• систему нужно несколько раз пополнять в течение сезона, интервал между подпитками зависит от режима работы отопления;
• трубы Ø40…50 мм дороги, для удешевления монтажа приходится брать черную сталь или полипропилен.

Перечисленные минусы свойственны любым теплосетям с природной циркуляцией. Открытую прокладку можно «победить» – вынести подачу на чердак, замуровать стояки и коллекторы в стенах либо сделать декоративные короба. Мы рекомендуем последний вариант, поскольку сваривать стальные и пластиковые трубы в бороздах стен очень непросто.

Совет. Двухтрубный вариант годится для небольшой дачи, гаража, летней кухни. К интерьеру указанных построек не выдвигается высоких требований, трубы можно не прятать.

«Ленинградка» с естественной циркуляцией

Конструкция схемы полностью повторяет классическую ленинградскую разводку. Вдоль наружной стены дома прокладывается единственный коллектор, к нему подключаются все радиаторы. Отличия самотечной «ленинградки»:

• увеличенный размер и уклон главной магистрали;
• наличие разгонного коллектора в виде петли, благодаря ему теплоноситель затекает в батареи;
• малое число приборов отопления – максимум 4 шт.

Преимущество ленинградской системы – упрощенный монтаж, для разводки понадобится одна труба вместо двух. Правда, сечение коллектора уменьшать нельзя, поэтому экономия выходит мизерной.

Главный недостаток – «ленивое» затекание воды в радиаторы, отсюда потеря эффективности. Основная масса теплоносителя циркулирует по кольцевому коллектору. Число батарей ограничено, поскольку дальние греют гораздо хуже.

«Ленинградку» желательно дополнить циркуляционным насосом, установленным на байпасе. С принудительным побуждением схема точно заработает веселее, можно прибавить пару радиаторов. Когда свет отключат, перейдете на самотек, прибавив мощности на котле.

Схема «паук» – устройство и принцип работы

Конструкция данной системы выглядит так:

• утепленный расширительный резервуар находится на чердаке, ровно по центру здания;
• к баку подходят стояки соответствующего диаметра от батарей и теплогенератора;
• сбор остывшего теплоносителя из радиаторов организован традиционным способом – в горизонтальную магистраль.

Принцип действия следующий: нагретая котлом вода самотеком поднимается в емкость, откуда расходится потребителям по трубам меньшего сечения. Разводка применима в одно– и двухэтажных зданиях.

Реальные плюсы «паука» – удачное гидравлическое распределение теплоносителя и отсутствие верхней горизонтальной разводки по комнатам. На подаче есть 1 стояк большого размера, идущий от котла к бачку, опуски делаются трубой Ø15…25 мм. На ответвления можно использовать металлопластик и сшитый полиэтилен.

Минусы гравитационной схемы «паук»:

• сложность монтажа, множество труб и стыков на чердаке;
• экономии материалов нет, вместо 1 распределительной магистрали используется десяток меньших труб, которые обязательно нужно утеплить;
• «паук» нельзя смонтировать в доме без чердака.

Ниже на видео домашний умелец показывает сборку такой системы, только закрытого типа, да еще и в трехэтажном доме. Если внимательно присмотреться, то нетрудно найти сходство между чердачным резервуаром – распределителем и верхним коллектором комбинированной схемы с естественной циркуляцией.

Расчет самотечной системы

Чтобы рассчитать и спроектировать отопление с естественной циркуляцией, действуйте в таком порядке:

1. Выясните количество тепла, нужное для обогрева каждой комнаты. Воспользуйтесь для этого нашей инструкцией.
2. Подберите энергонезависимый котел – газовый либо твердотопливный.
3. Разработайте схему, приняв за основу один из предложенных здесь вариантов. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
4. Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.

Примечание. Уклоны вычислять не нужно, принимайте стандартное значение 0.5 см на метр длины. Допускаются отклонения в большую или меньшую сторону в диапазоне 0.7…0.2 см/1 м.

Сразу отметим, что «ленинградку» разбить на 2 ветви не удастся. Это значит, что кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке.

Расчет диаметра труб на всех участках гравитационной двухтрубной системы делается так:

1. Берем теплопотери всего здания (Q, Вт) и определяем массовый расход теплоносителя (G, кг/ч) в главной магистрали по приведенной ниже формуле. Перепад температур между подачей и «обраткой» Δt принимаем равным 25 °C. Затем переводим кг/ч в другие единицы – тонны за час.
2. По следующей формуле находим площадь сечения (F, м²) главного стояка, подставив значение скорости естественной циркуляции ʋ = 0.1 м/с. Пересчитываем площадь круга в диаметр, получаем размер основной трубы, подходящей к котлу.
3. Считаем тепловую нагрузку на каждую ветку, повторяем расчеты и выясняем диаметры этих магистралей.
4. Переходим в следующие комнаты, снова определяем диаметры участков по тепловым затратам.
5. Выбираем стандартные размеры труб, округляя полученные цифры в большую сторону.

Приведем пример расчета самотечной системы в одноэтажном доме 100 м. кв. На представленной ниже планировке уже нанесены радиаторы отопления и указаны тепловые потери. Начинаем с основного коллектора котла и движемся в сторону последних помещений:

1. Величина теплопотерь дома Q = 10.2 кВт = 10200 Вт. Расход теплоносителя в главном стояке G = 0.86 х 10200 Вт / 25 °C = 350.88 кг/ч или 0.351 т/ч.
2. Площадь поперечника подающей трубы F = 0.351 т/ч / 3600 х 0.1 м/с = 0.00098 м², диаметр d = 35 мм.
3. Нагрузка на правую и левую ветку составляет 5480 и 4730 Вт соответственно. Количество теплоносителя: G1 = 0.86 х 5480 / 25 = 188.5 кг/ч или 0.189 т/ч, G2 = 0.86 х 4730 / 25 = 162.7 кг/ч или 0.163 т/ч.
4. Сечение правой ветви F1 = 0.189 / 3600 х 0.1 = 0.00053 м², диаметр составит 26 мм. Левое ответвление: F2 = 0.163 / 3600 х 0.1 = 0.00045 м², d2 = 24 мм.
5. В детскую и кухню придут линии DN32 и DN25 мм (округлили в большую сторону). Теперь считаем размеры коллекторов для спальни и гостиной + коридор с теплопотерями 2.2 и 2.95 кВт соответственно. Получаем оба диаметра DN20 мм.

Внимание! Полученные в результате расчетов диаметры указывают на размер внутреннего прохода трубопроводов (обозначение – DN или Ду).

Осталось подобрать трубы. Если варить отопление из стали, на котловой стояк пойдет Ø48 х 3.5, ветви — Ø42 х 3 и 32 х 2.8 мм. Оставшуюся разводку, в том числе подводки к батареям, делаем трубопроводом 26 х 2.5 мм. Первая цифра размера указывает на внешний диаметр, вторая – толщину стенки (сортамент водогазопроводных стальных труб).

Рекомендации по монтажу своими руками

Для прокладки основных линий естественной циркуляции лучше использовать полипропиленовые или стальные трубы. Причина – большой диаметр, полиэтилен Ø40 мм и больше стоит слишком дорого. Радиаторные подводки делаем из любого удобного материала.

Совет. При сборке самотечной сети отопления из металлопластика не ставьте компрессионные фитинги – они сильно уменьшают внутренний проход.

Как правильно сделать разводку и выдержать все уклоны:

1. Начните с разметки. Обозначьте места установки батарей, точки подключения подводок и трассы магистралей.
2. Размечайте трассы на стенах карандашом начиная от дальних батарей. Величину наклона регулируйте длинным строительным уровнем.
3. Двигайтесь от крайних радиаторов к котельной. Когда вы прочертите все трассы, то поймете, на каком уровне ставить теплогенератор. Входной патрубок агрегата (для остывшего теплоносителя) должен располагаться на одном уровне или ниже обратной линии.
4. Если уровень пола топочной слишком высокий, попытайтесь сместить все обогреватели вверх. Следом поднимутся горизонтальные трубопроводы. В крайнем случае делайте под котлом углубление.

После нанесения разметки пробейте отверстия в перегородках, вырежьте борозды под скрытую прокладку. Затем проверьте трассы еще раз, внесите корректировки и приступайте к монтажу. Соблюдайте тот же порядок: сначала закрепите батареи, потом кладите трубы в сторону топочной. Установите расширительный бачок со сливным патрубком.

Самотечная сеть трубопроводов заполняется без проблем, краны Маевского трогать не нужно. Просто медленно закачивайте воду через кран подпитки в нижней точке, весь воздух уйдет в открытый бачок. Если после прогрева какой-либо радиатор остается холодным, воспользуйтесь ручным воздухоотводчиком.

Заключение

Напоследок попытаемся отговорить вас от монтажа гравитационной системы с естественной циркуляцией.😊 Это наиболее сложный и дорогостоящий вариант отопления частного дома. Плюс внешний вид – не всегда удается замуровать здоровые трубы в стены либо зашить гипсокартонными коробами. Сравните стоимость самотека с закрытой двухтрубной разводкой плюс электрогенератор. Вполне вероятно, что цена выйдет одинаковой.

<index>

Такой насос используется в составе системы отопления для обеспечения принудительной циркуляции теплоносителя. Устройство работает на электричестве и потребляет мало энергии – от 60 до 100 ватт, что сравнимо с обычной бытовой лампочкой.

К сожалению, если электроснабжение частного дома время от времени прерывается, то и работа насоса будет непостоянной, что приведет к нарушению движения жидкости по трубам. Перед установкой насоса рекомендуется заранее продумать, как циркуляцию воды в контуре сделать постоянной.

Случаи применения

Система отопления, оборудованная насосом для принудительного перекачивания теплоносителя, уместна в случаях, когда жидкость не может преодолеть гидравлического сопротивления и потому не поднимается по трубам вверх. В системах отопления с естественной циркуляцией воды нужно точно соблюдать уклон и диаметр труб, а малейшая ошибка выведет из строя весь комплекс.

Это ограничивает использование системы компактными помещениями: ведь чем больше отапливаемая площадь, тем длиннее контур, и, соответственно, слабее ток воды. Даже при использовании мощного котла давление теплоносителя редко превышает 0,6 мПа. А изменение схемы проводки труб для улучшения тока жидкости, обойдется дорого.

Преимущества

Система, оснащенная циркуляционным насосом, лишена этих недостатков. Она отлично подходит для обогрева помещений площадью от 200 до 800 м2. К ее преимуществам относятся:

• отсутствие требований к конфигурации контура отопления – для циркуляции теплоносителя не требуется создавать в трубопроводе зауженные места, монтировать трубы под наклоном и пользоваться другими техническими приемами;
• быстрый разгон жидкости – циркуляция нагретой воды в контуре начинается сразу же после включения насоса. В результате комнаты частного дома прогреваются до нужной температуры всего за несколько минут;
• высокий КПД – благодаря быстрой циркуляции теплоносителя сокращаются тепловые потери. Решается проблема, когда одно из помещений прогревается сильнее остальных. За счет этого топливо расходуется экономичнее;
• надежность работы – простая конструкция насоса исключает возникновение случайных поломок.

Стоит отметить, что сложности могут возникнуть только при перебоях электроэнергии, но справиться с ними несложно: если в доме имеется электрогенератор, система отопления сможет работать непрерывно.

Если планируется оборудовать насосом систему с естественной циркуляцией, ее схема остается практически неизменной.

Требуется лишь вмонтировать сам насос, а также перенести расширительный бачок с контура подачи воды на контур, по которому она возвращается к котлу.

«Сухие» и «мокрые» насосы

Существует две основных разновидности насосов: «сухие» и «мокрые». Первые устроены так, что ротор не взаимодействует с теплоносителем. Они имеют высокий КПД — 80%, но достаточно шумные и подвержены поломкам. Одной из самых распространенных неисправностей «сухих» насосов является повреждение уплотнительных колец, вслед за чем нарушается герметичность устройства.

В системах, оборудованных «мокрым» насосом, такая проблема исключена. Они проще в эксплуатации, не нуждаются в тщательном техобслуживании. С другой стороны, «мокрый» насос имеет КПД меньше 50%, а поскольку внутри него всегда должна быть вода, приходится тщательно следить за горизонтальным положением вала. Для использования при отоплении частного дома «мокрый» насос удобен тем, что практически бесшумен. Механизм переключения скоростей вращения ротора является бесступенчатым.

С учетом небольшой мощности, «мокрые» насосы подходят для трубопровода небольшой протяженности. «Сухие», напротив, лучше применять для отопления больших площадей. Кроме того, последние редко устанавливаются в частных домах из-за шума во время работы, а если имеются планы их монтировать, то делается это в заранее подготовленном месте со звукоизоляцией.

Определение мощности

При выборе насоса нужно учитывать такие факторы, как:

• мощность отопительных радиаторов;
• скорость движения теплоносителя;
• общая длина трубопровода;
• проходное сечение трубопроводов;
• мощность котла.

Каждый из этих параметров легко рассчитывается, если знать хотя бы один из них. Так, исходя из мощности радиаторов, можно установить мощность котла и расход воды. Определив расход воды, не составит труда найти диаметр труб. Необходимо заранее определиться со скоростью движения теплоносителя в контуре системы: оптимально — 1,5 м/сек. Зная требуемую скорость циркуляции, диаметр труб и остальные параметры, получится рассчитать силу напора и мощность насоса.

Расчеты

Чтобы точнее определить мощность насоса, можно воспользоваться правилом производителей, которые «привязали» 1 кВт мощности к 1 литру прокачиваемой воды. Так, насос мощностью 25 кВт может обеспечить циркуляцию максимум 25 литров теплоносителя.

Иногда применяется упрощенная схема выбора, основанная на площади отапливаемого помещения:

• для отопления постройки площадью до 250 м2 покупают насос мощностью 3,5 кубометра воды в час и силой напора 0,4 атмосферы;
• от 250 до 350 м2 – мощностью 4,5 кубометра в час и силой напора 0,6 атмосфер;
• от 350 м2 – мощностью 11 кубометров в час и силой напора 0,8 атмосфер.

Несмотря на высокие эксплуатационные характеристики некоторых моделей, насосы не приспособлены для прогона воды по контуру системы с искусственной циркуляцией в зданиях общей площадью больше 800 м2.

Европейская методика расчета

При выборе оборудования можно пользоваться еще одной методикой – типовыми проектами обустройства жилья, разработанными в Европейском Союзе. Так, на 1 м2 пространства должна приходиться мощность насоса 97 Ватт при условии, что температура воздуха на улице составляет 25С° (минус), или 101 Ватт – если температура опускается до 30С° (минус).

Эта норма действует для построек высотой от трех этажей и больше. При обустройстве частного дома высотой до двух этажей мощность насоса на 1 м2 площади должна составлять 173 Ватта при уличной температуре до 25С° мороза и 177 Ватт – ниже 25С°.

Выполнение работ по установке

Оснащенные насосом системы отопления могут быть как однотрубными, так и двухтрубными. Любая схема предусматривает монтаж устройства на трубе, по которой происходит возврат охлажденного теплоносителя в котел. Это объясняется тем, что резиновые манжеты и уплотнители насоса, нагреваясь от горячей воды, меняют свои потребительские свойства и быстро изнашиваются. В обратном контуре вода охлаждена и не вредит оборудованию.

Если конструирование системы с принудительной циркуляцией осуществляется «с нуля», лучше сразу купить трубы небольшого диаметра, чтобы сэкономить. На качество отопления это никак не повлияет, зато сделает эксплуатацию оборудования более дешевой.

Расширительный бак

Важный элемент схемы – расширительный бак. Он соединяется с обратным контуром и выполняет функции точки отсчета: здесь сила давления меняет свой знак — в контуре до бака она нагнетается, выталкивая воду по трубам, а после – разрежается, так что насос всасывает в себя жидкость. Нужно помнить правило: гидростатическое давление при включенном насосе в любой точке зоны всасывания должно оставаться высоким — тогда циркуляция воды нарушена не будет.

Также расширительный бак нужен для компенсации нехватки пространства в закрытой системе при расширении теплоносителя – вода превращается в пар и увеличивает свой объем. Если бы не бак, то при перегреве воды происходил бы ее выброс. Кроме того, чтобы избежать перегрева и других проблем, рекомендуется устанавливать только современные автоматизированные котлы.

Монтаж насоса

Монтаж насоса дома лучше осуществлять в горизонтальном положении: так оборудование будет производить меньше шума.

Крепление насоса осуществляется на резьбовых соединениях, в контур осуществляется врезка отсекающей арматуры – одного крана на прямом участке трубы, одного – на отводе непосредственно перед насосом, и еще одного – на отводе за ним. Это нужно для того, чтобы отсекать насос от теплоносителя в случае необходимости.

</index>

Гляньте это:

Как работают системы отопления с естественной циркуляциейКакие есть циркуляционные насосы для отопленияСхема открытой системы отопления с принудительной циркуляциейКак произвести расчет мощности насоса

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Используемые источники:

• http://spetsotoplenie.ru/nasosy-dlya-otopleniya/obsluzhivanie-nasosov/kak-vyglyadit-shema-sistemy-otopleniya-s-nasosnoj-tsirkulyatsiej.html
• https://oventilyacii.ru/otoplenie/printsip-raboty-otkrytoj-sistemy-otopleniya-s-tsirkulyatsionnym-nasosom.html
• https://otivent.com/sistema-otoplenija-s-estestvennoj-cirkuljaciej
• https://x-teplo.ru/otoplenie/sistemy/sxema-s-nasosnoj-cirkulyaciej.html
