Как выбрать циркуляционный насос для системы отопления

Монтаж отопления

Вступление

Для автономного отопления загородного дома с естественной циркуляцией, характерна общая проблема. Неравномерное движение теплоносителя по системе приводит к неравномерному прогреванию приборов отопления, особенно если система отопления достаточно протяженная. Решает задачу неравномерного движения теплоносителя тепловые насосы отопления, превращая отопление, в систему отопления принудительной циркуляции.

Зачем ставить циркуляционный насос

Если вы столкнулись с проблемами неравномерного прогрева системы отопления по дому, решить её можно двумя способами:

1. Заменить все трубы отопления, установив трубы большего диаметра;
2. Или установить циркуляционный насос в систему.

Очевидно, что установка циркуляционного насоса значительно дешевле и практичнее, замены труб. Врезав циркуляционный насос в систему можно решить несколько задач:

• Прогрев отопительных приборов будет более равномерный;
• Контур системы отопления значительно расшириться;
• Насос устранит проблему воздушных пробок.

С насосом будет проще принимать душ и одновременно пользоваться другими сантехническими устройствами дома. Кстати, вы всегда можете купить дешевые дешевые душевые кабины Москва полна сюрпризов и интернет-магазин «ТМ Титан» один из них.

Стоит обратить внимание, что для установки циркуляционного насоса, в уже готовую систему отопления не придется делать сложных монтажных работ. Используется технология врезки.

Выбор (расчет) циркуляционного насоса

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома. Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания».  Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше.

Установка циркуляционного насоса в систему отопления

Материал для работ

Из материалов понадобится:

• Сам насос;
• Соединительные фитинги для врезки насоса;
• Обратный клапан или вентиль байпас;
• Два запорных вентиля (шаровых крана) для установки с двух сторон насоса;
• Фильтр грубой очистки;
• Муфта соединительная с контргайкой;
• Подмотка и паста сантехническая.

Инструмент для работ

Для работ приготовьте следующий инструмент:

• Разводной и гаечные ключи нужного размера;
• Сварка.

Выбор места установки насоса

Современный циркуляционный насос «мокрого» типа, можно устанавливать, как в обратную, так и в прямую ветку отопления. Традиционно, циркуляционный насос ставится в «обратку» перед котлом, чтобы:

• Уменьшить износ и увеличить срок эксплуатации ротора насоса;
• Избежать закипания котла из-за вытягивания воздуха из котла насосом;
• Повреждения насоса из-за возможного закипания котла, особенно твердотопливного.

Схема насоса в прямом трубопроводе и Схема насоса в обратном трубопроводе

Инструкция подключить циркуляционный насос

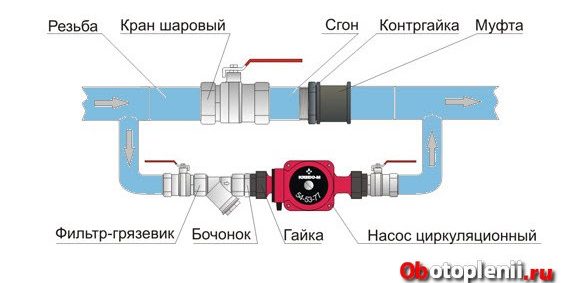

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

• При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
• Если необходимо, проведите чистку труб отопления;

• На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

• Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

• Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
• Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
• Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

• При сборке придерживаемся схемы;

• После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса.

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

Фото вертикальной установки насоса с тремя вентилями

Электрическое подключение насоса

Ввиду того, что через насос протекает вода, электрическая цепь питания насоса должна защищаться УЗО (устройством защитного отключения) с током отсечки 30 mA. Подсоединять насос к питанию можно:

• Через розетку с заземляющим контактом и степенью защиты IP44;
• Напрямую, без розеток, кабелем, входящим в комплект насоса или кабелем ПВС 3×1,5 мм.

©Obotoplenii.ru

Статьи по теме

Принудительное движение теплоносителя в системе водяного отопления обеспечивает циркуляционный насос, способный перекачивать жидкость температурой 110…115 °С. В частных домах и квартирах с индивидуальными источниками тепла применяются малошумные аппараты бытовой серии с муфтовым присоединением, оснащенные «мокрым» ротором (якорь двигателя омывается и охлаждается протекающей водой).

Если вы решили самостоятельно подобрать насос для отопления, учтите 3 основных критерия:

1. Технические характеристики – производительность, рабочее давление.
2. Присоединительные и габаритные размеры.
3. Цена изделия, популярность бренда.

Рассмотрим по пунктам, как правильно выбрать циркуляционный насос для радиаторной системы, теплых полов и первичного котлового контура.

Самые «ходовые» модели насосных агрегатов

Производители предлагают широкий выбор оборудования разной мощности, предназначенного для перекачки жидких сред с различными параметрами. Но нас интересуют только проточные модели, работающие в сетях домашнего отопления и горячего водоснабжения.

Как отличить циркуляционные агрегаты от центробежных и других видов насосов:

• по форме – электрический мотор и крыльчатка установлены в одном корпусе, патрубки выходят по бокам нижней части (не посередине);
• по наличию «мокрого» ротора, значительно снижающего шум вращения крыльчатки;
• 2 типоразмера монтажной длиной 130 и 180 мм;
• условный проход патрубков — 15, 20, 25 и 32 мм, присоединение — муфтовое (резьбовое);
• паспортное давление – 0.4, 0.6 и 0.8 Бар.

Указанные параметры легко выяснить по маркировке изделия. Пример: цифры в названии Wilo Star-RS 15/4 обозначают внутренний диаметр соединительных патрубков 15 мм (Ду 15) и напор 4 м водного столба (0.4 Бар). Пример второй: аппарат Grundfos ALPHA2 25-60 подключается к трубам Ду 25 и развивает давление 0.6 Бар (6 метров).

Справка. Обычно производители выпускают расширенные линейки изделий. Немецкий бренд Wilo предлагает циркуляционные нагнетатели, располагающие напором 2, 4, 6, 7 и 8 м. вод. ст. Но «ходовыми» моделями все равно остаются «четверки» и «шестерки», реже – «восьмерки».

Конечно, существуют и более мощные насосы, чей напор достигает 1…10 Бар, но в частных жилищах таковые не применяются. Маленькие агрегаты длиной 130 мм с патрубками ½ и ¾ дюйма обычно ставятся внутри котлов, большие (18 см, 1 и 1 ¼») – врезаются в отопительные магистрали.

Способы подбора насоса

Самый правильный путь – сделать полноценный гидравлический расчет и точно определить основные параметры насоса – развиваемый напор и производительность. Именно так проектируется централизованное теплоснабжение многоквартирных домов и промышленных зданий.

Инженерной расчетной методикой владеют далеко не все мастера, занимающиеся монтажом автономных водяных систем, что уж говорить о рядовых домовладельцах. Как можно подобрать циркуляционный насос для отопления более простым способом:

1. В случае замены старого изношенного агрегата приобретается новый с аналогичными параметрами. На первый план выходит цена и качество изделия.
2. Заказать проект домашней отопительной системы инженеру–теплотехнику. Ниже мы поясним преимущества данного варианта.
3. Самому рассчитать потребный напор насоса по упрощенной методике.
4. Поверить многолетней практике наших экспертов и купить аппарат, руководствуясь их советами.

Рекомендации экспертов. В загородных домах и квартирах площадью до 250 м² вполне достаточно бытового насоса, развивающего давление 4 м водного столба или 0.4 Бар. На квадратуру 250…500 м² лучше купить более мощный агрегат с напором 6 м (0.6 Бар), свыше 500 м² – 8 м. вод. ст.

Заказ инженерных расчетов и разработки схемы стоит денег, но окупится с лихвой. Когда вы монтируете отопление самостоятельно либо нанимаете работников, комплектующие и оборудование приобретается с приличным запасом – на всякий случай. Толковый проектировщик четко обоснует, почему нужно поставить насос небольшой мощности и трубу меньшего диаметра. В результате выйдет экономия на материалах, а в дальнейшем — затратах на электричество.

Если вы доверяете только цифрам либо захотите проверить монтажников, выбирайте насос отопления по собственным вычислениям, пользуясь приведенной ниже методикой. Не забудьте сверить расчетные характеристики агрегата с рекомендациями экспертов – результат наверняка выйдет аналогичным.

Расчет характеристик насоса

Отопление работает эффективно, когда все батареи или греющие напольные контуры получают необходимое количество тепла. То есть, насосная установка должна обеспечивать требуемый расход теплоносителя на каждом участке системы, преодолевая гидравлическое сопротивление труб, фитингов и арматуры.

Перед тем как выбрать насос, нужно рассчитать его производительность по формуле:

• G – массовый расход теплоносителя, кг/ч;
• Q – общая нагрузка на отопление, Вт;
• Δt – разность между температурой воды в подающей и обратной линии, при расчетах обычно принимается равной 20 °С.

Справка. Поскольку плотность воды мало изменяется при нагреве в пределах 100 градусов, в упрощенных вычислениях массовый расход принимается равным объемному. Пример: G = 300 кг/ч = 300 литров в час.

Тепловую нагрузку можно высчитать скрупулезно, пользуясь методикой СНиП. Здесь мы не станем усложнять задачу и просто возьмем количество теплоты по площади.

Например, на обогрев двухэтажного дома квадратурой 200 м², расположенного в средней полосе, понадобится 22 кВт теплоты. Отсюда несложно посчитать расход теплоносителя и требуемую производительность насоса: G = 0.86 х 22000 / 20 = 946 кг/ч = 0.95 т/ч = 0.95 м³/ч.

Сразу предлагается выяснить сечение и диаметр основной магистрали, идущей от котла, куда планируется установить насос:

• F – площадь поперечника трубы, м²;
• ʋ — скорость движения воды, принимается 0.5…1 м/с.

Чем ниже скорость течения воды, тем меньше сопротивление трению о стенки труб, арматуры и фитингов.

Берем значение 0.6 м/с и определяем сечение магистрали: F = 0.95 / 3600 х 0.6 = 0.00044 м². Дальше через формулу площади круга рассчитываем диаметр прохода – 0.024 м или 24 мм. Соответственно, внутренний размер трубы и присоединительных штуцеров насоса равен 25 мм.

Выяснив необходимую производительность перекачивающего устройства, переходим к вычислению располагаемого давления. Расчеты проведем отдельно для радиаторной сети, напольного обогрева и котлового контура обвязки.

Отопительная схема с батареями

Задача насоса – продавить нужный объем теплоносителя по трубам от первого до последнего радиатора. Ему препятствует сила трения жидкости о стенки, сопротивление от сужения протока в регулировочных вентилях и поворотов на фитингах.

Чтобы узнать величину сопротивления, которое должен преодолеть циркуляционный агрегат, предлагаем воспользоваться упрощенной формулой:

• H – искомый перепад давлений в метрах водного столба;
• R – удельное сопротивление трению, считается в м. вод. ст. на 1 метр погонный трубопровода;
• L – протяженность наиболее длинной ветви отопления, измеряется от источника тепла до последнего радиатора;
• Z – коэффициент местных сопротивлений.

Замечание. Формула сильно упрощена, инженерный расчет гидравлики гораздо сложнее. Зато она позволяет правильно подобрать отопительный насос для бытовых условий. Мы проверили альтернативный вариант — онлайн-калькуляторы, размещенные на различных интернет-ресурсах. Получив разницу между результатами 30%, делаем вывод: лучше посчитать напор вручную.

Как производятся вычисления:

1. Поскольку насос создает одинаковое давление на входе в каждую ветвь отопления, выбираем самую протяженную линию и определяем ее длину в метрах. Это показатель L в формуле. При двухтрубной системе учитываются обе линии – обратная и подающая.
2. Удельное сопротивление R принимаем равным 150 Па/м или 0.015 м водного столба на 1 м. п. магистрали (для пластиковых труб).
3. Если проток через батареи регулируется термостатическими клапанами, берем коэффициент Z = 2.2. Вариант второй: радиаторы оборудованы шаровыми кранами и балансировочными вентилями, тогда Z = 1.5.


4. Рассчитываем потребное давление и выбираем подходящую модель нагнетателя.

Совет. Длина линии тупиковых и кольцевых схем считается одинаково – плюсуем протяженность подачи и обратки. Для однотрубной «ленинградки» берем общую длину кольца. Если на момент расчета схема отсутствует, протяженность определяется по внутренним габаритам дома: размер I этажа + высота потолка + ширина II этажа.

Просчитаем давление по нашему примеру. Длина L по габаритам здания равна (10 + 3 + 10) х 2 = 52 м, Z = 2.2. Потребный напор составит 0.015 х 52 х 2.2 = 1.716 ≈ 1.7 м. Прибавим запас 1 м на неучтенные сопротивления самого котла и дополнительного оборудования, получаем 2.7 м водяного столба.

На графике, прилагаемом к паспорту насоса, отмечаем линию производительности и напора, затем выбираем подходящую модель, в данном случае — марка Wilo Star-RS 25/4.

Как видите, результаты расчетов не противоречат советам экспертов: насоса давлением 0.4 Бар вполне достаточно, чтобы заставить циркулировать воду по сети отопления двухэтажного дома площадью 200 квадратов. Для лучшего понимания предлагаем посмотреть ход расчетов на видео:

Важный момент. В современных нагнетательных устройствах зачастую предусмотрено 3—7 режимов работы, а в инструкции нарисовано столько же графиков. Для расчета выбирайте характеристику, соответствующую средней скорости (вторая – третья).

Петли теплых полов

Обычно теплоноситель подается в напольные контуры отдельным насосом, работающим в паре с подмешивающим клапаном. При этом максимальная протяженность петли не превышает 100 метров, фасонные детали отсутствуют. Местные сопротивления – термостатический вентиль коллектора и смесительный трехходовой (или 2-ходовой) клапан.

Для расчета вполне подходит предыдущий алгоритм:

1. Выясняем количество контуров, максимальную длину трубы и общий расход теплоносителя через гребенку. Все вычисления по теплым полам мы подробно расписали в отдельной публикации.
2. Берем самую длинную петлю и считаем по ней требуемое давление насосного агрегата, пользуясь приведенной выше формулой. Подставляем аналогичные значения R, L и Z.
3. Подбираем насос для петель напольного обогрева по графику, представленному в паспорте изделия.

Пример. Возьмем тот же двухэтажный дом с тепловой нагрузкой 22 кВт и расходом воды 0.95 м³/ч, максимальная длина петли – 80 м. Значение R принимаем 0.015, Z – 2.2, тогда напор H = 0.015 х 80 х 2.2 = 2.64 м. Сопротивление магистрали не учитываем, поскольку котел оснащен собственным насосом. Значит, окончательное давление коллекторного агрегата – минимум 2.64 м.

Заметьте: увеличивая протяженность петель до 100 м, вы поднимаете планку давления насоса, что приведет к повышению расхода электроэнергии. Проверяем: H = 0.015 х 100 х 2.2 = 3.3 м. Рисуем на диаграмме соответствующую горизонтальную линию и выбираем любую модель, чей график размещен выше. Ближайший агрегат — Wilo Star-RS 25/6.

Котловой контур

Как известно, в схемах обвязки твердотопливных котлов предусматривается установка отдельного насоса, гоняющего воду по малому кольцу через трехходовой клапан либо буферную емкость. Идентичный принцип применяется в системе первичных/вторичных колец, где к основному контуру подключены линии радиаторного отопления, теплых полов и бойлера ГВС.

Насос, качающий воду по основному кольцу, практически не испытывает сопротивления – магистраль короткая, минимум фитингов и арматуры. Поэтому напор основного агрегата зачастую меньше, чем давление вторичных нагнетателей, отправляющих теплоноситель к приборам отопления.

Важный нюанс. Главное — обеспечить нужный расход воды в основном контуре, соответствующий мощности теплогенератора. Для выбора модели насоса двигайтесь тем же путем – узнайте требуемый объем теплоносителя по производительности котла и посчитайте располагаемый напор. Подробная инструкция представлена на видео:

Выбор по размерам

Вы наверняка заметили — в ассортименте фирм есть агрегаты с одинаковыми характеристиками, но разными габаритами и размерами патрубков. Как выбирать внешние параметры насоса:

1. Для монтажа на трубопроводах, байпасах и смесительных узлах напольного обогрева используются стандартные нагнетатели длиной 180 мм. «Коротыши» 130 мм ставятся внутри теплогенераторов либо на магистралях в сильно ограниченном пространстве.
2. Диаметр присоединительных патрубков подбирается под сечение основного трубопровода. Увеличение типоразмера допустимо, уменьшение – категорически не рекомендуется. То есть, на трубопровод Ду 25 можно ставить агрегат со штуцерами 32 мм.
3. Насосы с патрубками Ø32 мм применяются на первичных кольцах и котловых контурах, а также в модернизируемых самотечных системах.

Примечание. Размеры готовых байпасов, продающихся в магазинах, подогнаны под стандартный насос монтажной длиной 18 см.

Число скоростей нагнетателя особой роли не играет. В домашних условиях вполне достаточно 3 режимов, оптимальная скорость – вторая. Воздух из агрегатов стравливается через боковой винт, поэтому не стоит покупать изделия с отдельным воздухоотводчиком.

Производители и цены

Невзирая на широкий ассортимент насосов в магазинах, по-настоящему качественный продукт выбрать нелегко. Рынок наводнен китайским товаром и подделками известных брендов. Для начала перечислим популярных на территории СНГ производителей:

1. Высшая ценовая категория – Grundfos (Дания), Wilo (Германия). Цены на оригинальных «немцев» стартуют от 75 евро, «Грюндфос» серии UPS – 65 евро.
2. Средняя категория – DAB, Aquario (Италия), Sprut (качественный Китай). Стоимость агрегатов различных моделей колеблется в пределах 40—100 евро.
3. Прочие дешевые насосы (Oasis, Neoclima, «Вихрь», «Калибр» и так далее до бесконечности). Цена – от 20 евро за штуку.

Замечание. Вполне вероятно, что мы не включили некоторые весьма достойные изделия в высшую либо среднюю ценовую категорию. Здесь указаны самые распространенные бренды.

Чем отличаются недорогие и контрафактные насосы от качественных нагнетателей:

• срок службы – 1…3 отопительных сезона;
• номер изделия нанесен только на наклейку, корпус агрегата чистый;
• перекачивающие устройства из одной партии часто идут с одинаковыми номерами;
• по весу подделка заметно отличается от оригинала (она легче);
• агрегат низкого качества начинает шуметь и пищать, отработав 1 сезон в закрытой системе отопления, сильно греется корпус.

Иногда поддельные насосы отопления неотличимы от оригинала, только цена вдвое ниже. Секрет – в алюминиевой обмотке, удешевляющей себестоимость продукта. Как проверить: найдите на официальном сайте компании массу оригинальной модели и сравните с рыночным экземпляром. Скорее всего, осведомленный продавец откажется взвешивать контрафактный аппарат либо сразу признает неизвестное происхождение товара.

Заключительный вывод

Выбирая циркуляционный насос для отопления дома, важно не ошибиться с характеристиками и не гнаться за дешевизной. Недостаточный напор приведет к слабому прогреву дальних батарей, чрезмерный – к появлению шума в радиаторах и быстрому износу нагнетательного агрегата. Последний совет по выбору производителя: если хотите сэкономить, лучше отыщите брендовый оригинал б/у, он прослужит дольше нового дешевого «китайца».

У меня уже был пост про то, что можно спокойно обойтись без насоса в системе отопления одноэтажного дома с котлом, а насос не приводит к экономии газа. Но доводы эксперта-энергетика, который прекрасно знаком с устройством котельных, ТЭЦ, занимался наладкой теплоснабжения и горячего водоснабжения не только в высокоэтажках, но и в частном секторе, оказались не аргументом для тёщи. Ведь есть же <strike>рукожопые</strike> деревенские «профессионалы», которые всем ставят насос. Возраст — есть возраст. По-хорошему нужно брать финансы под свой контроль, выдавая небольшие суммы на продукты и лекарства, а остальное покупать самому. Другого действенного средства не портить себе нервы из-за спускания денег в унитаз не представляю. Но, понятно дело, отбирать деньги у тёщи тоже было бы странно.Стоял себе жуковский газовый котёл (АОГВ) и прекрасно работал. Беда только в том, что каждые 3 года он прогорал, так что приходилось заваривать теплообменник. Процедура по силам не каждому обладателю сварочного аппарата в деревне, так что не удивительно, что обходилась в 6 тысяч рублей. Вроде бы дорого, но новый теплообменник для жуковского стоит сейчас от 11 до 14 тысяч рублей, что тоже немало и лишь немного меньше стоимости котла от Ростовского Газоппарата (последний является крупным российским производителем, использующим в том числе и итальянскую автоматику).Началось всё с покупки котла за 18 тысяч рублей и установки за 6 тысяч, а закончилось котлом за 24,5 тысячи и общей стоимостью 42,5 тысячи, включая котел Siberia (якобы с более толстым теплообменником), насос и дымоход, но не включая клапан сброса воздуха и неправильно установленный бачок-расширитель (который находится ниже идущих к нему труб).Насос конечно позволит быстрее прогонять воду по системе отопления, что приведёт к выравниванию температуры воды (теплоносителя) в разных комнатах (точнее создание принудительной циркуляции приведёт к тому, что температура будет более равномерная в трубах в разных комнатах). Но при этом придётся платить за электричество. Плюс совершенно не решается проблема, ради которой эти «чудо-профессионалы» установили насос. Происходит это потому, что в зале отсутствуют радиаторы отопления, зато приличное остекление. Площади поверхности 50-ых труб слишком мало, чтобы в зале оставалось достаточное количество тепла. Начать конечно нужно было с грамотной схемы. Ну или хотя бы просто радиаторы установить. Но на этом же <strike>рукожопые</strike> «профи» много не заработают. То ли дело дымоход заменить полностью вместо наращивания 5 см или насос поставить.Воздух из системы чудо-установщики не додумались убирать. Вкупе с некорректно установленным бачком расширителя это приведёт к тому, что и насос может выйти из строя, и котёл будет греть воздух вместо воды, в результате чего сократится ресурс теплообменника.Но вернёмся к главному вопросу, почему насос нужно ставить перед газовым котлом (на обратке).Конечно во многих случаях легче установить его на прямой (самая большая и горячая труба, выходящая из котла) из-за стеснённых условий. Работать во многих случаях насос будет и на прямой, вот только долговечности при этом не позавидуешь.Даже на больших котельных насос ставится до котла (на обратке). Делается это для того, чтобы насос нагнетал воду в котёл. Если же ставить насос после котла (на прямой), то он будет выкачивать воду из котла. В результате может получиться, что вместо воды котёл будет греть воздух. Это конечно же приводит к перегреву и более быстрому выходу из строя.Кроме того, насос лучше ставить до котла и для продления срока службы насоса. На выходе из котла температура очень высокая, так что установленный там насос быстрее выйдет из строя.Безусловно нужно учитывать тип циркуляционного насоса. Если вал его двигателя должен быть установлен горизонтально, то нельзя игнорировать этот факт. Фильтр или хотя бы грязевик обязательно нужно устанавливать перед насосом. Плюс немаловажно сбрасывать воздух (при помощи того же воздушного клапана для сброса воздуха для системы отопления). При неправильной установке, без очистки воды, без сброса воздуха насос выйдет из строя намного быстрее. И конечно же нужно проводить расчёты, какой именно насос вам нужен.<index>

Сегодня редко встретишь систему обогрева дома, построенную по классической гравитационной схеме. Практически везде применяется циркуляционный насос для отопления. Это устройство полезно и функционально, однако снижает общие требования к точности проектирования трубопроводной сети. Одновременно без принудительного источника циркуляции невозможна работа таких технологичных систем отопления в частном доме или квартире, как теплый пол.

Устройство и принцип работы циркуляционного насоса

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины. В основные конструкционные узлы входят:

• корпус насоса;
• ротор, передающий вращение от вала двигателя блоку турбины;
• крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
• средства уплотнения, изоляции от воды или теплоносителя;
• основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор насоса можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с насосом могут устанавливаться устройства безопасности. Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Принцип работы циркуляционного насоса можно проиллюстрировать несколькими пунктами.

1. Теплоноситель поступает во входной патрубок.
2. При включении двигателя момент вращения передается через ротор на колесо турбины.
3. Вращаясь, колесо наклонными лопатками перемещает воду, которая движется к краю диска под действием механики (распределение сил по наклонной плоскости), а также благодаря центробежной силе.
4. По мере приближения к краю диска, скорость потока воды растет, как и ее давление.
5. Жидкость выбрасывается в выходной патрубок.

По мере движения воды или теплоносителя к краю турбинного колеса во входном патрубке возникает разрежение, он захватывает новую порцию рабочего тела для транспортировки.

Важно! Циркуляционный насос газового или твердотопливного котла способен эффективно обслуживать определенную длину трубопроводов, прокачивая заявленный в характеристиках объем теплоносителя. Если требуется большая производительность и напор — не обязательно покупать отдельный, внешний нагнетатель. В систему можно установить дополнительный насос, который создаст необходимый поток или поможет поднять воду на второй этаж. Так же поступают, когда строиться распределенная, зонированная система теплого пола.

Как обычная домашняя, так и система отопления с двумя насосами может использовать различные типы нагнетателей. Главное отличие предлагаемых на рынке моделей в инженерном решении зоны ротор-турбина.

Насосы с мокрым ротором

Насосы для циркуляции с мокрым ротором — самый распространенный тип нагнетателей для системы отопления частного дома или квартиры. Устройства так названы из-за того, что работа узлов происходит непосредственно в теплоносителе.

1. Ротор помещается в специальный стакан с уплотнительной или вихревой защитой от протечек.
2. Во время работы детали ротора, включая подшипники скольжения, находятся в воде или теплоносителе.
3. Происходит непрерывная смазка и охлаждение частей конструкции.

Благодаря таким особенностям работы мокрые системы отличаются стабильностью, отсутствием необходимости в обслуживании, низким шумом.

Чтобы в область ротора не попал воздух, насос оснащается выпускными отводами. Верхний предназначен для работы автоматизированной системы, а через находящийся в передней части корпуса спускают газ во время пусконаладочных операций или регулировки.

Важно! Работа насоса с мокрым ротором при условии попадания воздуха в трубопроводы вызывает резко растущий износ движущихся частей, перегрев, заклинивание или непоправимую поломку оборудования. Не рекомендуется присутствие в теплоносителе абразивных частиц. Поэтому водяной насос с мокрым ротором следует устанавливать только в закрытой системе отопления.

Насосы с сухим ротором

Насос с сухим ротором исполняется с тщательным изолированием блока турбины от протечек. Система имеет ряд достоинств и недостатков.

1. Преимущество сухих систем в лучшем охлаждении — большинство узлов не соприкасается в системе отопления с горячим теплоносителем.
2. Сухие насосы более шумные.
3. Общий уровень надежности насосов с сухим ротором ниже из-за большего количества уплотнителей, отсутствия постоянной смазки.

Однако главное достоинство нагнетателей сухого типа заключается в том, что они не боятся завоздушивания. Им также меньше мешает абразивная взвесь в воде — от нее страдает только турбина, у которой ресурс выработки на отказ гораздо выше, чем у блока ротора с его подшипниками скольжения. Поэтому такие нагнетатели стоит выбрать, если строится открытая система отопления с циркуляционным насосом.

Совет! Опасность открытой системы отопления для циркулярного насоса состоит в вероятности завоздушивания, гидравлических бросков и образования в теплоносителе абразивной взвеси. Из-за контакта с воздухом вода постоянно насыщается кислородом, процессы окисления ускоряются, особенно, если используются стальные трубы или радиаторы отопления. В теплоносителе увеличивается количество ржавчины. В таких условиях рекомендуется применение насоса с сухим ротором.

Насосы с регулировкой скорости

Скорость насоса в системе отопления играет большую роль. При помощи ее изменения можно добиться:

• оптимального режима работы нагревательного оборудования;
• стабилизации температуры всех радиаторов, вне зависимости от дальности их расположения от котла;
• уменьшения температуры теплоносителя при неизменной эффективности отопления, так как при большей скорости циркуляции вода каждый проход теряет меньше энергии.

Сегодня на рынке представлены различные технические решения насосов. Домашнее отопление может использовать односкоростную модель, производительность которой нужно выбрать в соответствии с характеристиками котла и общего объема теплоносителя. Предлагаются двух, трех, четырехскоростные модели. Их работа основана на изменении схемы коммутации полюсных пар двигателя.

Более технологичное, но и ощутимо дорогое решение — частотное управление. Насос такого типа обеспечивает не ступенчатое переключение, а плавное регулирование скорости. Это позволяет очень тонко настроить работу отопительного контура.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

На заметку! Для закрытой схемы можно сделать расширительной бак своими руками. Его емкость рассчитывается по простым формулам, зависит от общего объема воды в системе.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Важно! Закрытая система отопления, построенная без наклона труб, соблюдения уровня основных линий движения теплоносителя, не работает без циркуляционного насоса. Она также не функционирует при отключении электропитания.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Важно! В такой структуре нет гравитационной составляющей циркуляции. Поэтому при отключении питания и насоса теплый пол просто не работает.

Основные характеристики циркуляционных насосов

Главные характеристики, по которым делается выбор циркуляционного насоса:

• напор, показывающий способность устройства поднять воду на определенную высоту;
• производительность и расход, показывающие, сколько жидкости нагнетатель подает в единицу времени.

Эти параметры являются ключевыми в расчете отопительной системы. Напор позволит понять, способен ли нагнетатель обслуживать сеть трубопроводов с определенным перепадом высоты. А расход рассчитывается по требованиям отопительного котла для планируемого объема теплоносителя.

Еще один фактор, который зачастую очень важен для пользователя — монтажный размер устройства. Это габарит насоса, его придирчиво рассматривают, если нагнетатель планируют врезать в существующий трубопровод, при этом обеспечивая аккуратную и незаметную установку.

Все нужные пользователю данные содержит маркировка на передней панели. Цифры на циркуляционном насосе означают:

• тип устройства (чаще всего это UP — циркуляционный);
• тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
• диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
• напор в дециметрах или метрах (может отличаться у разных производителей);
• монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Советы по выбору циркуляционного насоса

Выбор циркуляционного насоса всегда делается после тщательного расчета, который учитывает тип нагревательного оборудования, объем теплоносителя, перепады высот, минимально необходимую производительность нагнетателя.

Совет! Нельзя покупать изделия неизвестных компаний, которые копируют продукцию надежных и популярных брендов. Такой насос — неэффективное вложение средств. Использование некачественных материалов, крыльчаток, турбин с ограниченным моторесурсом приводит к быстрой поломке нагнетателя. На специализированных форумах можно найти множество страшных историй в фотографиях о том, какой технологический нигилизм содержат корпусы китайских «ноунейм» изделий.

Поэтому стоит выбирать насос только от проверенных брендов. Надежные устройства представлены и в средней ценовой категории. А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO.

Обзор популярных моделей

Привести четкое наименование модели лучшего среди нагнетателей невозможно без четкой сегментации по условиям их эксплуатации. Поэтому рейтинг циркуляционных насосов для отопления представляет соревнование брендов и ключевые особенности предлагаемого ими оборудования.

1. Grundfos UPS

Один из самых популярных и качественных типов насосов. Компания с корнями в Дании обеспечила максимум надежности, используя нержавеющие гильзы, подшипники из керамики, колеса турбин из композитных материалов. Насосы с мокрым ротором отличаются следующими особенностями:

• малое потребление энергии, от 45 до 220 Вт;
• очень низкий уровень шума (до 43 дБ) и вибраций — понять, что насос работает, можно только положив на него руку;
• широкий температурный диапазон от 2 (-20 у отдельных моделей) до 110 градусов Цельсия;
• простой монтаж;
• неприхотливость, отсутствие обслуживания;
• долговечность, срок службы составляет минимум 10 лет.

Насосы Grundfos UPS очень компактные и легкие. К их недостаткам можно отнести высокую цену, до 2 раз выше конкурентов. Однако популярность изделий этой марки говорит о том, что их характеристики оправдывают ценник.

Насос Grundfos UPS 25/40

2. Wilo Star-RS

Изделия этого бренда считаются самыми надежными. В их конструкции и электронных схемах используются только проверенные и простые решения. Насосы характеризуются:

• экономичностью;
• простой регулировкой мощности;
• надежностью, долговечностью — чугунный корпус, колесо турбины из полипропилена, подшипники из металлографита, нержавеющие валы;
• рабочей температурой от -10 до 110 градусов Цельсия;
• защитой от перепадов и бросков напряжения;
• простотой установки.

Насосы Wilo Star-RS компактны, легки, не требуют обслуживания. Их цена также выше конкурентов, однако ниже, чем у лидера рейтинга. Пользователи отмечают, что на самой высокой скорости насос со временем начинает шуметь.

Насос Wilo STAR-RS25/4-130

3. Джилекс «Циркуль»

Серия Циркуль — это разумный выбор, крепкий середнячок с привлекательными характеристиками и стоимостью. Насосы отличает:

• экономичность;
• простая схема переключения скорости;
• малые габариты;
• достаточно малый уровень шума до 65 дБ;
• богатая комплектация и простой монтаж;
• отказоустойчивость из-за отсутствия сложных технических решений и применения надежных материалов;
• низкая цена.

Компания-производитель имеет разветвленную сервисную сеть, однако пользователи отмечают, что насосы серии Джилекс «Циркуль» ломаются крайне редко.

Насос Джилекс «Циркуль» 25/60

4. DAB VA

Серия насосов от итальянского производителя — это оптимальный баланс характеристик и цены. Они не способны предложить рекордных показателей, однако надежны, адаптированы к реалиям отечественных энергосетей. Устройства характеризуют:

• трехступенчатая регулировка скорости;
• простой монтаж с использованием быстроразъемного соединения;
• два типа монтажного габарита в 130 и 180 мм;
• уровень шума до 70 дБ;
• доступная стоимость.

На заметку! Сегодня на рынке представлена обновленная линейка DAB VA, где тщательно проработан вопрос надежности. Применена литая алюминиевая оболочка двигателя, технополимерное колесо турбины, керамические вал и упорный подшипник, графитовые втулки, множество нержавеющих деталей и новое поколение уплотнительных колец в EPDM.

Насос циркуляционный DAB VB 55/120

Заключение

Сегодня на рынке можно купить любой циркуляционный насос. Кроме представленных в рейтинге выше, предлагаются адаптивные системы, самостоятельно определяющие параметры рабочего тела и изменяющие производительность. Для пользователя главное — правильно рассчитать требуемые показатели нагнетателя. И тогда, если не покупать откровенно бросовые изделия китайской гаражной промышленности, система отопления с качественным насосом будет функционировать долго, безотказно и стабильно.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx11.11.2019Как сделать инкубатор для яиц в домашних условияхПрочая садовая техника10.08.2019Компрессоры Ремеза: современные технологии, материалы, продуманные технические решенияКомпрессор27.07.2019Спиральные компрессоры: тихие, надежные, эффективныеКомпрессорВиды винтовых компрессоров и их преимуществаВыбор бытовой техники, Эксплуатация техникиВаше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитатьИспользуемые источники:

• https://obotoplenii.ru/montazh-otopleniya/ustanovka-tsirkulyatsionnogo-nasosa-svoimi-rukami-instruktsiya-podklyuchenie-foto-rabot
• https://otivent.com/cirkulyacionnyj-nasos-dlya-sistemy-otopleniya
• https://athunder.livejournal.com/688033.html
• https://tehnika.expert/dlya-sada/nasos/cirkulyacionnyj-dlya-otopleniya.html
