Как выбрать терморегулятор для радиаторов отопления

Если вы проживаете в квартире, в которой еще установлены старые чугунные радиаторы отопления, подогреваемые теплоносителем из центральной системы, то вам наверняка знакома ситуация, когда весной на улице уже стоит плюсовая температура, а батареи жарят, как зимой. Нечто подобное происходит и осенью, но наоборот. В общем, комфорта от такого отопления немного, но существует способ, как справиться с проблемой, причем применим он не только для квартир, но и для частных домов. Итак, для чего нужен терморегулятор на батарею отопления, как он устроен, как им пользоваться и как самому смонтировать – обо всем этом мы поговорим в сегодняшней статье.

Все преимущества терморегуляторов

Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.

Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.

В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:

1. Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
2. Удобная регуляция температуры во всех комнатах.
3. Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
4. Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.

В специальной статье подробно разберем вопрос: какие возможны схемы подключения радиаторов отопления в частном доме. Посмотрим, в чем преимущества и недостатки тех или иных вариантов. Увидим, какие технологические приёмы используются для оптимизации некоторых схем.

Интересно знать! По сути, термостат является понижающим прибором, так как увеличить эффективность нагрева батареи он не в состоянии, что и не удивительно. Однако это никак не сказывается на его полезности и удобстве использования.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

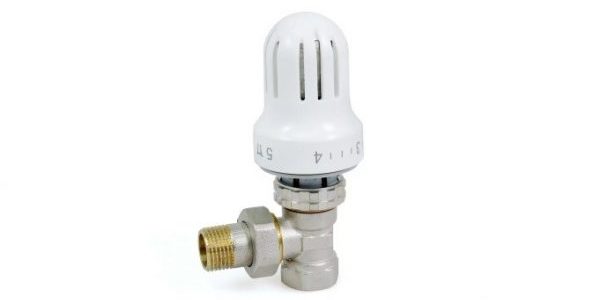

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Интересно знать! Такие регуляторы оснащены датчиками температуры, замеряющими нагрев теплоносителя или температуру воздуха в комнате. Получаемые им данные используются для регулировки настроек прибора.

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Видео — Виды и преимущества терморегулятора

Термостаты на газе или жидкости

В чем отличие газонаполненных сильфонов от жидкостных? Разница есть, и при покупке лучше бы о ней знать!

1. Устройства на газе отличаются высоким сроком службы – около 20 лет. При этом газ очень плавно реагирует на изменения температуры, что не вызывает избыточных резких нагрузок на оборудование.
2. Жидкостные, наоборот, срабатывают быстро, что немного сильнее влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. Работают они точнее, чем газовые.
3. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, то устройство ставится в горизонтальном положении, чтобы уменьшить влияние конвекционных потоков от радиатора и труб.
4. Датчики дистанционного типа целесообразно устанавливать, когда прибор закрывается плотными шторами, влияющими на теплообмен, термостат расположен вертикально, радиатор установлен в глубокой стеновой нише или слишком близко к подоконнику.

Как выполняется монтаж терморегулятора

Таблица 1. Набор материалов и приспособлений для установки

Фото	Описание
	Прибор имеет два соединения, и оба выполнены резьбовыми. Поэтому нужно взять пару гаечных ключей, а еще лучше, чтобы один был разводным, а второй газовым. Последний поможет при необходимости удержать круглые трубы.
	Старое проверенное средство – сантехническая пакля. Используем мы ее для уплотнения соединений, чтобы со временем на них не появлялось течи. Некоторые мастера предпочитают брать ленту фум или нить, но они не так надежны.
	Силиконовый герметик помогает сделать соединение еще более герметичным. Он наносится поверх пакли. Этот материал спокойно переносит нагрев теплоносителя, не страдая от этого. В дополнение к такой тубе покупается монтажный пистолет, цена которого находится в районе 250 руб.

Также может понадобиться плоская отвертка и приспособления для работы с трубами, если их потребуется укоротить для того, чтобы сделать вставку терморегулятора.

Теперь давайте пошагово рассмотрим, как устанавливается на радиатор терморегулятор электронного типа.

Шаг 1 – установка элементов питания

Распаковываем терморегулятор, снимает крышку батарейного отсека и устанавливаем пальчиковые батарейки, которые могут идти в комплекте с устройством или продаваться отдельно. Закройте крышку и проверьте исправность прибора тестовым включением. Если все заморгало, и он подал признаки жизни, то можно переходить к дальнейшим действиям. Некоторые модели не требуют включения – они запускаются автоматически.

Шаг 2 – настройка времени

Далее необходимо выполнить настройку времени, что позволит работать прибору, ориентируясь на время суток. Настройка не отнимает много времени, не отличаясь от настройки самых обыкновенных часов – используем стрелки и кнопку «ОК».

Дальше происходит настройка даты. Не совсем понятно, для чего это реализовано, но возможно, кому-то эта функция заменит календарь.

В конце настроек на дисплее появляется мигающая галочка – нужно нажать еще раз кнопку «ОК», чтобы подтвердить введенные настройки.

Если вы все сделали правильно, то на экране вы увидите мигающую заглавную букву «М», как показано на фотографии. Теперь можно переходить к подготовке трубопровода для включения в него терморегулятора.

Шаг 3 – демонтаж старого термостата

Если в системе у вас ранее был установлен терморегулятор, его необходимо демонтировать. Предварительно перекрываем кран подачи воды, чтобы не получить протечки. Снимается устройство при помощи шестигранника, которым нужно выкрутить небольшой фиксатор.

Совет! У вас есть возможность совместить головку нового терморегулятора со старыми клапанами, чтобы полностью не заменять еще рабочее устройство. Для этого вам потребуется соответствующий адаптер, который можно дополнительно приобрести.

Шаг 4 – монтаж адаптера RA

Устанавливаем адаптер на основание клапана. Он крепится также при помощи шестигранного торцевого ключа. Адаптер имеет внешнюю резьбу, на который нужно накрутить головку термостата и хорошо ее затянуть.

Шаг 5 – настройка

На экране у вас снова замигает буква «М». Нажмите среднюю кнопку и удерживайте ее, пока не откроется функциональное меню (3 сек). Нажимаем среднюю кнопку еще раз, и перед нами появится указатель текущей настройки температуры – при помощи кнопок вверх/вниз выставляем нужное для себя значение.

Если ничего не менять, то автоматически запустятся предустановленные программы. Например, модель с фото, будет автоматически охлаждать воздух в ночное время до 17 градусов – Р1. Программа Р2 будет делать то же самое и в рабочее время, когда предполагается, что дома никого нет.

Как-то все просто получилось в нашей инструкции. Пожалуй, это идеальный случай, когда не потребовалась установка клапана или его замена. Такая работа может быть выполнена любым человеком, без какой-либо подготовки и навыков. Но так бывает далеко не всегда. Чаще придется действовать так.

Шаг 1 – спускаем воду из радиатора

Начинаем с того, что спускаем из радиатора всю воду. Возможно, вам придется подождать некоторое время после перекрытия крана, пока теплоноситель остынет, чтобы не получить ожог. Для слива нужно выкрутить гайку или заглушку в верхней и в нижней части радиатора. Подставляем снизу ведро, и ждем, пока течь не прекратится.

Шаг 2 – демонтаж старого адаптера

Далее снимается старый адаптер или кран. Используем для этого гаечные ключи. Застелите пол тряпками, так как из системы еще потекут остатки воды. Чтобы не повредить трубы, корпус адаптера нужно зафиксировать газовым или гаечным ключом.

Шаг 3 – монтаж нового адаптера

Уплотняем резьбовые соединения удобным способом – фум лентой нужно сделать не менее 6-ти витков. Накручиваем новый адаптер сначала на трубу, а затем присоединяем его к радиатору отопления.

Дальнейшая процедура вам уже знакома – вкручиваем головку термостата и выполняем ее пошаговую настройку. Если используете механическое устройство, этот процесс займет у вас много времени. Чтобы ускориться советуем поступить так.

1. Открываем для начала краны и спускаем из радиатора весь воздух. Как только ток теплоносителя восстановится, батарея начнет нагреваться.
2. Закройте в помещение и все окна и двери, чтобы избежать погрешности на теплопотери через них.
3. Открываем клапан на полную, и размещаем в комнате термометр, чтобы увидеть соответствие шкалы температуре воздуха.
4. Как только набор температуры прекратится, поворачиваем рычаг регулятора в обратную сторону, в минимальное положение.
5. Ждем пока показатель термометра упадет до нужной вам отметки, начните регулятор снова открывать, пока не услышите, как вода побежала по трубам. Прекратите вращение и оставьте устройство. Повторно замерьте температуру воздуха через несколько часов и внесите финальные коррективы при необходимости. Теперь прибор будет удерживать нужный нагрев в помещении.

Советы перед началом монтажа

В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:

1. Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
2. Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
3. Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
4. Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
5. Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
6. В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.

Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.

Видео — Терморегулятор для радиатора отопления: установка и настройка

Во время холодов, для создания комфортных условий нахождения в помещениях, как правило, используют радиаторы отопления. Очень часто, в централизованных и индивидуальных системах подачи теплоносителя, батареи имеют неправильную настройку, за счет чего, в комнатах происходит сильный скачек температурных показателей в сторону повышения. Чтобы хоть как-то спастись от чересчур сухого и душного воздуха, люди проветривают свои помещения, открывая оконные створки и форточки, тем самым «отапливая» улицу.

Для решения этой задачи и создания оптимальных температурных условий, стали использовать терморегуляторы для радиаторов отопления. Этот прибор дает возможность удобно управлять температурными показателями в жилом помещении и обеспечивает более рациональный расход энергоресурсов. О том какой термостат лучше выбрать, как он работает и как правильно его установить расскажет Вам наш обзор.

Терморегулятор поддерживает оптимальный микроклимат

Запорно-регулирующая арматура и ее особенности

Любая отопительная система должна оснащаться устройствами контроля подачи тепла, это позволяет не только поддерживать определенный диапазон температур, но и решать проблемы безопасности. При аварийной ситуации, в случае протечки или замены батареи, последнюю можно демонтировать, не выключая весь греющий контур. Для регулировки интенсивности подачи теплоносителя используются следующие детали:

Шаровый кран

Запорная арматура такого вида пригодна только для полного отключения радиатора, так как функционирует в режиме – «открыто и закрыто». Данное приспособление не наилучший вариант для корректировки температурных значений. Теоретически – да, он может выполнять эту функцию, но практически – быстро выйдет из строя и потребует ремонта или полной замены. Дело в том, что твердые микрочастицы железа и прочих мусорных включений, которые курсируют по трубам вместе с водой, неизбежно оставляют повреждения, в виде царапин, на гладко полированном шаровом механизме. Вследствие чего, у крана, находящегося в промежуточном состоянии, нарушается герметичность.

Шаровый кран

Конусный вентиль

Хороший и бюджетный по стоимости способ решить проблему регулировки температуры батареи. Он отлично справляется с задачей смены интенсивности подачи теплоносителя, но минусом его выступает то, что все подобные операции придется проделывать в ручном режиме. Разметка на данном устройстве не предполагается, поэтому подбирать оптимальное положение вентиля нужно будет опытным путем. Как следствие, постоянное «верчение» краном, в надежде привести температурные показатели в норму, не пройдет для него бесследно – очень часто из строя выходит защитный колпачок устройства.

Вентили регулировки

Автоматический терморегулятор

Для максимально эффективной отдачи тепловой энергии с приборов отопления используются инновационные технологические решения в виде термостатических вентилей, называемых еще терморегуляторами. Они дают возможность потребителю энергоресурсов создавать идеальные условия микроклимата в доме, задавать желаемый промежуток среднесуточных температур в комнатах. С таким устройством владелец помещений может произвести настройку отопительного оборудования так, чтобы максимально снизить свои расходы на оплату энергоресурсов.

Виды термостатов

Все три вида комплектующих изменяют температуру методом количественного объема горячей жидкости в батареях – при увеличении скорости протока последнего, в батарее температура повышается, при обратном действии – понижается.

Виды терморегуляторов: принцип работы и внутреннее устройство

Все термостатические вентили имеют одинаковую конструкцию и состоят из 2-х элементов – клапана и термического компонента, регулирующего работу этого самого клапана. Сегодняшний рынок стройматериалов представлен тремя видами термостатов. Они могут разниться по методу передачи импульса на термоголовку. Сигнал может исходить от:

• теплоносителя;
• воздуха в доме;
• воздушных масс за территорией обогреваемых квадратных метров.

По принципу действия данные приборы практически одинаковы, а вот способ управления у них бывает разный: ручной, механический и автоматический или, как еще его именуют, электронный.

Электронный термостат

Самые простые терморегуляторы

Первыми на рынке появились приборы, которые реагировали на градус жидкости в системе. Их еще называют терморегуляторами первого поколения. Данные аппараты управляются в ручном режиме и имеют конструкцию конусного вентиля, описанного выше. Вся регулировка происходит методом проб и неудач, опытным путем, так как никаких значений на вентиле не предусмотрено. Это самый дешевый вариант подобного оборудования.

Простой терморегулятор

Далее был разработан модельный ряд, такого же принципа управления, но с улучшенными изменениями. То есть, регулировка происходит по-прежнему вручную, но для удобства использования на шкалу крышки нанесены шесть цифр, отвечающие за силу нагрева радиатора. Если вентиль поставлен на отметку «ноль», то термостат полностью перекрывает доступ теплоносителя к радиатору и последний можно заменить, не сливая воду со всей системы. Когда регулятор выставлен в положение «Один» или «Снежинка», то это говорит о том, что через батарею подается минимальное количество теплой жидкости, способное предотвратить последнюю от разморозки. Остальные четыре цифры дают возможность отрегулировать желаемый уровень тепла, в промежутке от +14 до +29 С.

Механический прибор

Монтаж механического термостата возможен как вентилем вверх, так и в горизонтальном положении. При установке головки по горизонту, ее можно будет, по надобности, заменить усовершенствованной термоголовкой, которая устанавливается строго горизонтально относительно пола.

Инновационные терморегуляторы

Термостат на основе сильфона – это полностью автоматический терморегулятор, не требующий ручных манипуляций. Сильфон представляет собой баллон со сверхпрочной оболочкой, заполненной различными химическими веществами. При обильном нагреве, последние способны изменять свой объем в пользу расширения, при этом растягивая сильфон, который впоследствии поднимает металлический рычаг, регулирующий движение клапана. Последний, частично перекрывает трубу, снижая интенсивность поступления теплого потока в отопитель. При снижении температуры воздуха, сильфон сжимается, втягивая обратно клапан и открывая сечение трубы, за счет чего поток в батарею увеличивается.

Автоматический регулятор

Крупные производители выпускают два вида сильфонов – основанные на жидкости и газе. Наполненные определенным газообразным веществом, они способны очень оперативно реагировать на изменение комнатной температуры в то время, как на основе жидкости, на подобную смену градусов, сильфон отзывается намного медленней. Но последние – намного точнее своих аналогов и более качественно взаимодействуют с движущим механизмом.

Важно! Устанавливать подобные конструктивные компоненты отопительной системы необходимо строго горизонтально. В противном случае, при вертикальном монтаже, термоголовка с сильфоном попадет под потоки теплого воздуха, идущего от отопительного прибора. Поэтому механизм закрытия клапана сработает намного раньше, и реальные градусы в комнате не будут соответствовать выставленным значениям на терморегуляторе.

Из вышесказанного следует, что термостаты нового поколения способны сами выполнять контроль за теплообменом в комнате, регулируя интенсивность потока теплоносителя. Пользователю достаточно один раз задать необходимые параметры желаемого микроклимата и далее автоматика все сделает сама. Обычно данные устройства состоят из датчика, подключенного к агрегатам котла и самого термостата, размещенного в трубе подачи теплой жидкости.

Название помещения	Температура, С	Результирующая температура, С	Влажность воздуха, %	Скорость движения воздуха, м/с
Жилые комнаты	19-24	18-23	60	0,2
Кухня	19-26	18-25	н/н	0,2
Санузел	19-26	18-26	н/н	0,2
Прихожая	17-22	16-21	60	0,2
Лестничная площадка	15-20	14-19	н/н	0,3
Кладовка	13-22	12-21	н/н	н/н

Таблица рекомендованных температур жилых помещений в холодное время года

На правильной и эффективной работе термоголовок подобного типа сильно сказывается загромождение радиаторов отопления различным декоративным обрамлением или завешивание плотными шторами. Для таких случаев рекомендовано использовать оборудование с ручной регулировкой или с выносными термодатчиками. Такие аппараты способны фиксировать температурные показатели в противоположном от радиатора месте или вообще вне помещения. К примеру, беспроводной встраиваемый датчик, размещенный вне дома, оперативно реагирует на колебания погоды. Если за окном произошло похолодание, то интенсивность обогрева помещения автоматически увеличивается.

Важно! Для терморегулирующих устройств в продаже есть специальные защитные кожухи, предотвращающие к ним доступ посторонних лиц. Это актуально для людей, у которых в семье есть маленькие дети.

Конструктивные особенности

На сегодняшний день существуют термостаты с различным управлением – электрическим блоком и по типу прямого действия. Электроуправление подразумевает два вида регулировки:

• Отправку импульса клапанам, размещенным на подающих трубах, непосредственно перед обогревателями;
• Посыл сигнала на автоматику котла или тепловых насосов.

Термостаты прямого спектра действия монтируются на трубу подачи теплой жидкости перед обогревательным прибором. Значение градусов настраивается простым перекрывание/открыванием потока подачи теплоносителя.

Внутреннее устройство терморегуляторов

Регуляторы в одно и двухтрубной системах отопления

Производителями предусмотрено два типа термостатов. Первый вид создан специально для однотрубного отопительного контура и функционирует, поддерживая необходимый баланс в гидравлике отопительной системы. Данный параметр давления стабильный, благодаря равномерному расходу теплоносителя, который предварительно устанавливается на определенном уровне.

При двухтрубном исполнении применяется специальный тип терморегуляторов, рассчитанный на нормальную работу, даже при быстрых и неожиданных скачках давления. Устройства оснащены малым сечением и характеризуются высоким сопротивлением к подобным явлениям. Данные приборы можно поделить на 2 категории:

1. Нуждающиеся в дополнительных мероприятиях по настройке гидравлики;
2. Не требующие подобных настроек.

При задействовании термостата второй категории, без допнастройки, все обогреватели, расположенные на одной линии, будут иметь практически равный расход тепловой жидкости, хотя теплопотери в каждой комнате разные. По факту, полученный тепловой результат будет следующий: при прохождении по батареи объема горячей воды, больше требуемого – помещение будет перегреваться, в противном случае наоборот – будет недополучать тепло. Чтобы не возникало подобных ситуаций, необходимо устанавливать терморегулятор для каждого радиатора отдельно.

Примеры установки

Желательнее ставить термостаты первой категории, правильно настроенные – они обеспечат оптимальную работу клапанов, и как следствие комфортный микроклимат в каждой комнате.

Многие потребители задаются вопросом, нужно ли устанавливать терморегулятор для чугунного радиатора. Ответ положительный – независимо от типа батареи, с термостатом она работает эффективнее. Единственное, что из-за высокой инертности чугуна, регулировка происходит медленнее.

Важно! Качественная продукция всегда подкреплена соответствующими сертификатами, подтверждающими это.

Достоинства терморегуляторов

• Дизайн, который гармонично впишется в любой интерьер.
• Простота установки – эти детали отопительных контуров легко монтируются как в новые, так и в эксплуатируемые отопительные системы.
• Удобство пользованием – для создания комфортных температурных показателей достаточно один раз повернуть ручку прибора.
• Длительный срок эксплуатации. Количество рабочих циклов «сжиманий-разжиманий» сильфонов превышает 1 млн. раз, что эквивалентно 100 годам использования прибора. При этом не требуется какая-либо дополнительная профилактика движущих узлов.
• Отпадает необходимость открывания/закрывания окон в зимний период из-за чрезмерной жары, созданной системой отопления.
• Точность поддержания заданного температурного режима до 1 градуса.
• Равномерное распределение теплопотоков в отопительном контуре, позволяет более рационально использовать энергоресурсы.
• Термостат способен оперативно отреагировать на повышение комнатной температуры от внешних источников, таких как, к примеру солнечные лучи, скопление людей и т.д. и своевременно снизить теплоотдачу радиаторов.
• В индивидуальных системах отопления экономия горючих материалов, а значит и выбросов вредных веществ в атмосферу, достигает до 25%.

Особенности установки

Для наиболее эффективной работы устройства, необходимо знать, как и где оно ставится, как происходит настройка, как им пользоваться и остальные нюансы, как правило, изложенные в инструкции. Далее приведены общие требования к монтажу подобного оборудования:

• К механическим терморегуляторам должен быть обеспечен свободный доступ, для удобства их регулировки;
• Нельзя отопительный прибор, оснащенный автоматическим термостатом, закрывать декором и гардинами, так как возможна погрешность в его работе;
• Перед монтажом устройства, рекомендовано изучить схему установки, и если работы выполняются на действующей системе отопления, то необходимо слить теплоноситель;
• Термостат ставится перпендикулярно к корпусу батареи, направление стрелочки на аппарате должно четко совпадать с направлением потока приходящего теплоносителя;
• На время отключения отопительной системы, регуляторы открываются полностью.

Схема установки

Порядок действий

После того, как система осталась без теплоносителя, можно выполнять следующие шаги:

• Отрезаются трубы подводки теплоносителя и демонтируется запорная арматура, установленная раннее;
• Производится отсоединение наконечников с гайками крепления от термостата, далее их вкручивают в места пробок радиатора отопления;
• Собранную, таким образом, обвязку из труб монтируют в заранее намеченном месте;
• Соединяют подводные трубы от стояка с обвязкой;
• Производят настройку оборудования.

Специфика монтажа

Монтаж автоматического устройства в отопительную систему с однотрубным контуром выполняется с некоторыми нюансами – нужно будет поменять схему подключения батареи, путем установки обходной перемычки. Такая труба-перемычка, именуемая байпасом, соединяет линии подачи и обратки радиатора и позволяет не нарушать циркуляцию главного потока горячей жидкости. Придерживаясь такой схемы в будущем, не нужно будет думать, как перекрыть и как заменить прибор, не нарушая работу всей системы – достаточно закрыть кран входа и выхода теплоносителя и смело можно выполнять ремонтные работы.

Монтаж термостата

В двухтрубном контуре термостат отопителя монтируется на трубу подвода, как правило, находящуюся сверху. Такая установка выполняется намного проще нежели в вышеописанном способе и не требует конструктивных вмешательств в саму систему отопления.

Важно! Эффективность работы термостатов на биметаллических и алюминиевых и стальных батареях намного выше, так как последние имеют низкую инерционную способность.

Советы по выбору

Для того чтобы Ваше приобретение приносило ожидаемый результат на протяжении длительного периода, то к его подбору нужно отнестись с полным знанием дела. Ниже представлены общие рекомендации, как выбрать терморегулятор:

• Автоматические устройства имеют значительно большую стоимость нежели ручные аналоги, но они и не требуют постоянного вмешательства со стороны человека;
• Приобретая регулятор убедитесь в его соответствии с Вашей системой отопления;
• Отдавайте предпочтение только проверенным производителям, которые имеют хорошие отзывы и характеризуются, как надежные. Сегодня список торговых марок настолько широк, что даже опытному сантехнику можно потеряться в выборе. Поэтому ниже представлена линейка наилучших брендов, чьи товары занимают ведущие позиции в разнообразных рейтингах: Valtek, Far, Danfoss, Oventrop, Caleffi, «Теплоконтроль». Каждый из них отличается модельным рядом, страной производителем и ценовым сегментом.
• Качество оборудования должно подкрепляться соответствующими сертификатами и гарантийным сроком не менее трех лет.

Виды терморегуляторов

Электронные

Механические

Для защиты котельного оборудования от перегрева и высоких нагрузок используются специальные приспособления. Предлагаем рассмотреть, что такое терморегуляторы для радиаторов, как установить устройство, а также инструкция, как выбрать термостат.

Содержание

Что такое терморегулятор

Эксплуатация котла начинается с работы и проверки термостата. Котел нагревает воду в процессе работы, после чего она перемещается по радиаторам, если уровень допустимого давления жидкости или её температуры превышен, то вполне вероятно, что произойдет авария системы отопления. Данный процесс полностью контролируется термостатами. Чаще всего устанавливается несколько приборов: непосредственно на выходе из котла или бойлера, и на каждом радиаторе, для контроля местной температуры нагрева.

Операционная система газового или электрического котла является достаточно опасной для эксплуатации. Горелки могут не сжигать должным образом топливо, позволяя газу заполнить камеру сгорания, создавая возможность образования пожара или взрывоопасной ситуации. Котел может перегреться, создавая слишком много пара и давления. Датчики температуры на горелке и бака выключат систему, но если тепло поднимается слишком быстро или слишком далеко, то они не справятся со своей работой, и здесь станут необходимы местные предохранители.

Достоинства использования терморегуляторов:

1. Экономия электроэнергии, топлива;
2. Безопасность жилища, защита от пожара или взрыва;
3. Электрические приспособления работают при очень широком диапазоне: от -20 до +70 градусов и более;
4. Высокие показатели эффективности даже в экстремальных условиях;
5. Можно устанавливать даже на улице или холодильных установках. Просто купить незамерзающий прибор;
6. Отличные характеристики долговечности, на каждый термостат, который имеет сертификат качества (паспорт), дается гарантированный срок службы и обслуживания от 12 месяцев;
7. Возможность контролировать температуру зонально, по комнате отключаться от сети.

Назначение терморегуляторов: контроль температур в бытовых условиях, производственных цехах, нежилых помещениях, складах и т.д., работа в холодильных установках, автомобильных или транспортных средствах (Бугатти).

Конструкция терморегулятора

Биметаллический термостат состоит из двух полос различных металлов, имеющих разные коэффициенты линейного расширения. Биметаллические полосы действуют в качестве электрического контакта выключателя в электрическом контуре отопления. Из-за разницы в коэффициентах линейного расширения двух металлов, биметаллических полосы деформируются в форму нисходящей кривой и цепь нарушается. Металлической полоски находится в контакте с винтом закрытия клапана. Когда становится слишком жарко, контакт наклоняется вниз и на уровне клапана перекрывается доступ жидкости, газа, пара ит.д. Работа котла останавливается, батареи остывают под естественными физическими процессами.

После того, как температура стабилизируется, теплоноситель снова заработает. Очень важно, если котел достиг предельной температуры, проверить все клапаны и предохранители на целостность, иначе Вы можете подвергнуть себя и своих близких опасности. Принцип работы терморегулятора для котла очень похож на действие автомобильного устройства. Также бывают цифровые либо электронные терморегуляторы, которые состоят из платы, контактов и дисплея.

Как правильно подобрать термостат — виды

Перед тем, как выбрать терморегуляторы для масляного радиатора, сухих или чугунных батарей, необходимо выяснить параметры системы отопления. Главное значение отводится давлению, от этого показателя полностью зависит целостность труб, соединений, тепло и скорость нагрева. Рекомендуем самостоятельно не подбирать регуляторы тепла, пусть это сделают специалисты, они проводят специальные замеры и расчёт данных о жилище, толщине стен, труб, этажности здания и прочем.

Правильные системы управления отоплением позволят Вам сохранить дом в комфортной температуре, минимально тратя топливо. Рассмотрим виды терморугляторов и их управление:

Комнатные термостаты. Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть заблокированы шторами или мебелью, или положены рядом с источниками тепла. Напрямую на системы отопления они не устанавливаются, но являются хорошими помощниками при комплексном подходе к организации защиты. Они бывают ручные и автоматические, также активно используются для полотенцесушителей.

Термостатические вентили (Устройства ТРВ). Термостатические вентили не управляют котлом: они могут уменьшить поток воды через радиатор, на котором установлены, когда температура поднимается выше определенного уровня. Необходимо устанавливать такие приборы там, где уровень давления и воды наименьший, это поможет сэкономить энергию. Они бывают встраиваемые и накладные.

Профессионалы не советуют монтировать такие устройства под крышки или прочие дизайн-приспособления, которые придают эстетичности, таким образом, Вы будете как будто обманывать прибор, он будет показывать неверную температуру из-за нагнетания.

Зональные дистанционные контроллеры. Их рекомендуется использовать с терморегулирующими вентилями. Эти термостаты позволят контролировать температуру воздуха в определенных комнатах или участках комнат при помощи инфракрасных лучей. Как только уровень будет достигнут, они передают сигнал котлу или регулятору радиатора, после чего тот прекращает работу. Это хороший комнатный прибор безопасности.

Термостат цилиндра. Это особенно важно, если у Вас стоит двухконтурный котел. На выходе вода достигает очень больших температур, до 80 градусов, чтобы предохранить трубы от трескания и протекания, перед подходом к радиаторам нужно установить такие жидкостные терморегуляторы. Они являются программируемыми, настраиваются в любом диапазоне от 60 (иногда меньше) градусов.

Системы управления («умный» термостат). По принципу работы очень похожи на водяные терморегуляторы прямого действия для радиаторов (универсал-приборы). Они контролируют состояние системы из командного блока, и полностью отключают котел до нормализации. Помимо того, что они могут отключать котельное оборудование, данные системы контролируют количество поступления горячей воды в трубы. При необходимости перекрывают вентили.

Монтаж терморегулятора

Установка терморегулятора на радиатор отопления может осуществляться своими руками. Это не сложнее, чем поменять ТЕН. Независимо от того, на металлических или алюминиевых батареях осуществляется монтаж, правила одинаковы:

1. Слейте воду в отопительной установке.

Первая задача заключается в разряде системы центрального отопления. В большинстве случаев для этого достаточно отсоединить один клапан, на входе воды в систему, перекрыть все краны. Также нужно продуть её от воздуха.

2. Открутите адаптер.

Положите много старых полотенец (из махры или хлопка, которые хорошо впитывают воду) или листы бумаги по всему полу. Прижмите корпус старого клапана одним из регулируемых (разводных) гаечных ключей и используйте другой, чтобы ослабить гайки, удерживающие клапан на медной трубе и адаптере, который вставляется в радиатор. Открутите адаптер от радиатора. Возможно, Вам придется использовать клапан радиатора, который встроен внутри батареи.

3. Установить новый адаптер.

Установите новый адаптер, накидную гайку и металлический воротник на радиатор. Очистите внутреннюю резьбу с чистой тканью и оберните её водопроводной (запорной лентой, белого цвета, в продаже найдете в магазинах сантехники) полоской, несколько раз по часовой стрелке, обязательно после каждого поворота разглаживайте материал. Теперь нужно соединить винтовой адаптер, угловые прокладки и радиатор, плотно затяните конструкцию.

4. Удалите и замените воротник и накидную гайку.

Удалите старый металлический воротник и глухую гайку из медной трубы, замените все это новым набором. Если воротник не соскальзывает, то нужно осторожно и тщательно вырезать его части и оторвать друг от друга с помощью маленькой отвертки. Работайте крайне скрупулезно, чтобы ножовка или отвертка не соскользнула на трубу.

5. Затяните гайку.

После того, как Вы установите термостатический клапан, необходимо затянуть гайку между адаптером клапана, придерживая клапан разводным ключом. При помощи второго ключа плотно затяните гайку, аккуратно, не срывая резьбу, проверьте точность и прочность закрепления.

6. Установите запасную систему защиты.

Снова заполните систему центрального отопления водой и убедитесь в отсутствии утечек. Установите в гостиной клапан полностью открытым, а для спальни или детской наполовину. Старайтесь установить настройки разные для каждой комнаты, во время работы радиаторов держите двери закрытыми. Чтобы не происходило попыток межкомнатных радиаторов компенсировать тепло.

Во время работы с датчиком будьте осторожны, он имеет очень нежные детали, которые могут выйти из строя при малейшем ударе. Для демонтажа терморегуляторов также можно воспользоваться нашей инструкцией.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

• жидкостная;
• газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Произвести подбор терморегулятора – задача несложная, здесь важно понимать, под какую систему отопления приобретается клапан и знать, в каком месте он будет находиться. Однозначно рекомендованы программируемые устройства, как наиболее экономичные.

Используемые источники:

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/termoregulyator-na-batareyu-otopleniya.html
• https://build-blog.ru/otoplenie/termoregulyator-dlya-radiatora-otopleniya.html
• https://www.asutpp.ru/termoregulyatory-dlya-radiatorov.html
• https://cotlix.com/termoregulyator-dlya-radiatorov
