Предохранительный или сбросный клапан – это инженерное устройство, предназначенное для регулировки рабочего давления воды в замкнутой или открытой системе отопления.
Устройство предотвращает нежелательные явления, связанные с неконтролируемым повышением температуры или давления.
Зачем нужен клапан сброса избыточного давления
Клапан сброса используется для удаления избыточного количества теплоносителя при превышении рабочего давления в системе. Устройство было разработано в соответствии законом Менделеева-Клапейрона, когда вода при нагревании начинает расширяться и в замкнутой системе оказывает критическое давление на стенки трубопроводов и другого оборудования.
Перегрев воды и ее кипение – нежелательное явление в системах отопления. Рост давления до критических показателей приводит к разгерметизации стыков и затворов, срыву вентилей и кранов, прорыву труб на уязвимых участках.
Клапан предназначен для предотвращения аварийной ситуации. Он представляет собой механизм, рассчитанный на спуск небольшого количества горячей воды, за счет чего в системе нормализуется рабочее давление.
Для этого устройство подключается к трубопроводу на подающем участке в составе т.н. группы безопасности вместе с воздухоотводчиком и манометром. Для сброса лишней жидкости к клапану подсоединяется отводящий патрубок, через который вода сбрасывается в канализацию.
Из чего состоит и как работает устройство

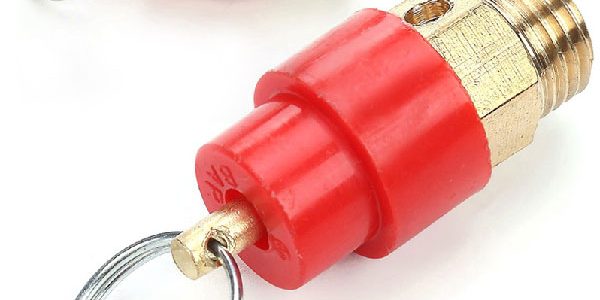

Клапан сброса представляет собой устройство в металлическом корпусе из латуни или нержавеющей стали. Внутри устройства расположен шток с пружиной, соединенный со специальной мембраной, на которую непосредственно давит рабочая среда, но при нормальных гидродинамических показателях ей противостоит пружина, которая удерживает мембрану в закрытом состоянии.
Оборудование работает по принципу прямого действия: рабочая среда при повышении температуры и увеличении объема давит на пружину, которая открывает отверстие и выпускает избыток горячей воды до тех пор, пока давление не нормализуется. После этого пружина давит на мембрану в обратном направлении, перекрывая отток рабочей среды.
Рекомендуем ознакомиться: Функциональные и конструктивные отличия вентиля от задвижки
Таким образом, как только давление воды в системе повышается выше критической отметки, пружина сжимается, открывая проходное отверстие для сброса лишней воды. После непродолжительного слива горячей воды давление в системе нормализуется, и пружина приводится в действие, закрывая клапан.
Кроме автоматического механизма, основанного на срабатывании пружины, у клапана есть рукоятка для ручного сброса воды, которая позволяет пользователю самостоятельно слить небольшое количество нагретого теплоносителя, когда показания манометра приближаются к критическим.
Важно! Сбрасывающее устройство устанавливается только на подающем участке системы отопления не дальше 50 см от котла. Между котлом и клапаном нельзя врезать какие-либо посторонние устройства (краны, вентили, отводчики и т.п.)
Разновидности клапанов сброса избыточного давления
Существует несколько общепринятых классификаций предохранительных клапанов. В зависимости от способа действия различают:
- клапаны прямого действия – устройства срабатывают при непосредственном воздействии рабочей среды на пружинный механизм;
- непрямого действия – работают при воздействии постороннего источника давления (гидравлической жидкости или электрического привода).
По типу нагрузки на мембрану устройство подразделяют на следующие виды:
- грузовые – наиболее распространенный механизм регулировки рабочего давления в системы;
- пружинные – противодействие давлению рабочей среды оказывает рычаг, который давит на шток, удерживая его в закрытом положении;
- рычажно-пружинные – гибридные устройства, оснащенные пружиной и рычажным механизмом;
- магнитно-пружинные – это клапаны непрямого действия, оснащенные электромагнитным приводом.
Современные производители предлагают и другие виды клапанов сброса избыточного давления.
Например, на рынке встречаются клапаны теплового сброса, которые реагируют не на повышение давления, а на возрастание температуры рабочей среды. Они могут обладать выносным или встроенным датчиком температуры, который работает на базе термочувствительной жидкости, расположенной в сильфоне.
При нагреве температуры воды до 95-100 градусов жидкость, находящаяся в капиллярной трубке колбы датчика, оказывает давление на мехи, которые открывают шток и обеспечивают слив перегретой воды для нормализации давления.
Рекомендуем ознакомиться: Монтаж внутренней и наружной систем канализации в частном доме
По способу управления клапаны делятся на две группы ручные и автоматические – управляются, соответственно, вручную или срабатывают автоматически при повышении давления рабочей среды. Кроме того, выделяют регулируемые и нерегулируемые. Регулировка позволяет устанавливать любой порог давления воды.
По типу рабочей среды существуют водяные и воздушные. Первые удаляют лишнюю жидкость, вторые сбрасывают из системы лишние газы, препятствуя завоздушиванию контуров в замкнутых системах отопления.
Существуют также регулирующие клапаны, оснащенные встроенным термостатом, который меняет пропускную способность устройства, приоткрывая или вовсе перекрывая отток рабочей среды. Такие устройства обычно устанавливаются при входе в радиатор отопления в помещении.
Как выбрать предохранительный клапан
Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.
В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.
Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.
Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.
При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.
Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.
Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.
Важно! При выборе предохранительного устройства обязательно изучайте техническую документацию к котельному оборудованию. Производители обычно указывают необходимые технические параметры максимального давления и температуры, в соответствии с которыми покупаются сбросные клапаны.
Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.
Рекомендуем ознакомиться: Разновидности и правила монтажа вентилей запорных фланцевых соединений
Правила установки
В замкнутых системах отопления предохранительный клапан устанавливается в самой верхней точке подающего контура.
Между ним и котлом не должно быть каких-либо функциональных элементов (клапанов, вентилей, задвижек). Обязательное требование к монтажу устройства – строго вертикальное положение. Установка даже под небольшим углом приведет к подтеканию воды.
К сбрасывающему патрубку клапана подсоединяется отводной шланг, который направляют в канализационный сток. Желательно выбрать такое место установки устройства, чтобы обеспечить беспрепятственный доступ к нему в случае необходимости в обслуживании или замене.
Рекомендации по эксплуатации
Как и все виды инженерного оборудования, напрямую контактирующие с рабочей средой, предохранительные клапаны подвержены загрязнению.
Для нормальной работы оборудования его необходимо периодически прочищать. В противном случае устройство начинает пропускать воду даже при нормальном рабочем давлении. Металлическое устройство можно очищать с помощью обычного столового уксуса или спирта.
Важно! Даже если клапан начал подтекать, нельзя устанавливать на него заглушку, т.к. это чаще всего приводит к аварийной ситуации. Желательно как можно быстрее заменить устройство на новое, выбрав подходящее в соответствии с рабочим давлением воды.
Если не ограничить нагрев воды в котле, то она закипит и превратится в пар, что приведет к критическому росту давления в отопительной сети. Далее следует разрыв трубопровода или водяной рубашки теплогенератора. Во избежание описанной аварийной ситуации на выходе котла ставится предохранительный клапан для отопления, сбрасывающий избыточное давление из системы. Наша публикация посвящена выбору и установке этого важного элемента.
Принцип действия
Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – указанные элементы устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.
Примечание. Настенные генераторы тепла, функционирующие на электричестве и природном газе, оснащаются предохранительными элементами с завода. Они помещены внутрь корпуса и снаружи не видны.
Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:
- В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
- Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
- Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
- При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.
Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).
Важный момент. На трубопровод, ведущий от теплогенератора до элементов безопасности, запрещено устанавливать краны, вентили и прочие перекрывающие устройства.
Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:
Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.
Виды предохранительных клапанов
Описанная выше традиционная подрывная конструкция несовершенна. Пружинный механизм, приводимый в действие чрезмерным давлением, не отличается точностью и может сработать с опозданием, когда температура в котловом баке достигла 100 °С и выше, то есть, началось кипение. Конечно, можно пытаться регулировать изделие винтом или менять настройки (есть версии с регулировочным колпачком), но это не всегда дает нужный эффект.
Момент второй: предохранительный клапан для котла защищает его от разрушения, но не от перегрева. Ведь сброс теплоносителя не позволяет охладить отопительный агрегат, если горение в топке продолжается. И последнее: в системах отопления открытого типа подобные устройства вообще бесполезны, поскольку вода в них может закипеть без повышения давления.
Ведущие производители отопительной арматуры предлагают изделия современной разработки, лишенные перечисленных недостатков, — клапаны теплового сброса. Эти защитные элементы реагируют не на увеличение напора воды в системе, а на повышение ее температуры до критического уровня. Есть 3 разновидности таких устройств:
- сбросные с выносным датчиком температуры;
- комбинированное устройство с температурным датчиком и контуром подпитки;
- то же с прямой установкой в трубопровод.
Для справки. Приведем названия надежных брендов, чью аварийную арматуру можно смело покупать и применять в частных домах. Это производители ICMA и CALEFFI (Италия), Herz Armaturen (Австрия) и всемирно известный европейский бренд Danfoss.
Принцип работы у всех разновидностей один: пружинный механизм с мембраной (или двумя) приводится в действие от сильфона с термочувствительной жидкостью, существенно расширяющейся при нагреве. Таким способом клапаны теплового сброса довольно точно реагируют на достижение критической температуры. Предлагаем рассмотреть каждый из них подробнее.
Элемент с выносным датчиком
Изделие представляет собой тот же пружинный механизм, встроенный в корпус с двумя патрубками для подключения к подающей магистрали и сбросу в канализацию. Шток, открывающий тарелку и дорогу теплоносителю, проводится в движение мехами (2 группы – основная и резервная). При перегреве воды (от 95 до 100 °С) на них нажимает термочувствительная жидкость, идущая из колбы датчика по капиллярной трубке. Конструкция элемента безопасности показана на рисунке:
Температурный клапан включается в обвязку твердотопливного котла тремя способами:
- с охлаждением через водяной контур теплогенератора;
- то же, через специальный аварийный теплообменник;
- сброс теплоносителя с автоматической подпиткой.
Первая схема, изображенная ниже, применяется для двухконтурных отопительных установок, подогревающих воду для ГВС. Когда датчик, вмонтированный под обшивку ТТ-котла, воздействует на механизм, то горячая вода из контура сливается в канализацию, а ее место занимает холодная из водопровода. Какие бы ни были причины аварии, такая проточная система быстро охладит котловую рубашку и предотвратит последствия.
Примечание. В публикации использованы схемы от бренда CALEFFI, взятые с официального ресурса производителя.
Вторая схема предназначена для теплогенераторов со встроенным аварийным теплообменником для охлаждения в случае перегрева. Такие агрегаты выпускают европейские бренды Atmos, Di Dietrich и другие.
Пример подключения сбросного элемента через штатный теплообменник смотрите на видео:
Последняя схема реализуется только вместе с системой автоматической подпитки, поскольку здесь клапан сбрасывает теплоноситель, а не охлаждающую воду.
Предостережение. Не рекомендуется задействовать автоматическую подпитку для дровяных отопителей с топливником из чугуна. Последний боится перепадов температур и может треснуть от подачи большого количества холодной воды в обратку.
Комбинированные клапаны с подпиткой системы
Этот яркий представитель аварийной арматуры сходен по принципу работы с перепускными клапанами и выполняет сразу 3 функции:
- Сброс перегретого теплоносителя из котлового бака по сигналу выносного датчика.
- Эффективное охлаждение теплогенератора.
- Автоматическая подпитка системы отопления холодной водой.
Выше на картинке показана конструкция изделия, где видно, что на одном штоке установлены 2 тарелки, одновременно открывающие 2 прохода: по первому сбрасывается закипающий теплоноситель, по второму в противоположном направлении идет вода и пополняет потери. Схема подключения комбинированного перепускного клапана с твердотопливным котлом выглядит так:
Примечание. Если необходимо задействовать подобное устройство для охлаждения ТТ-котла с чугунным теплообменником, то проток нужно организовать через открытый расширительный бак или бойлер косвенного нагрева.
Перепускной клапан с тройным выходом работает по такому же комбинированному принципу, только встраивается прямо в трубопровод подачи теплоносителя возле отопительного агрегата. Сильфон находится в части корпуса, помещенной в трубу. Сброс производится через нижний патрубок, а к двум верхним присоединяется водопровод и магистраль подпитки. Такие изделия используются при недостатке свободного места в котельной.
Как выбирать сбросной клапан
Конечно, по цене закупки и монтажа традиционный подрывной клапан обойдется дешевле температурных устройств. Он без проблем защитит закрытую систему отопления, завязанную с газовым, дизельным либо электрическим котлом, ведь в случае аварии они прекращают нагрев практически моментально. Другое дело – теплогенератор на дровах и угле, не способный потухнуть сходу.
Чтобы успешно подобрать клапан теплового сброса либо избыточного давления, руководствуйтесь следующими рекомендациями:
- При использовании любых энергоносителей, кроме твердого топлива, смело покупайте обычное подрывное устройство.
- Изучите документацию вашего источника тепла или бойлера (смотря что нужно защитить) и выбирайте арматуру безопасности по указанному в ней максимально допустимому давлению. Большая часть отопительной техники рассчитана на предел 3 Бар, хотя есть исключения – литовские котлы Stropuva выдерживают только 2 Бар, а некоторые российские агрегаты (из недорогих) – 1.5 Бар.
- Для эффективного охлаждения дровяных теплогенераторов в случае аварии лучше поставить один из клапанов теплового сброса. Их максимальное рабочее давление составляет 10 Бар.
- В открытых системах с ТТ-котлом сброс по давлению бесполезен. Подберите предохранительное изделие, срабатывающее при температуре теплоносителя 95—100 °С, подходящее к вашему агрегату и способу подпитки.
Совет. Воздержитесь от приобретения дешевой предохранительной арматуры родом из Китая. Мало того что она ненадежна, так еще и протекает после первого же подрыва.
Кроме моделей с фиксированными настройками в продаже есть клапаны с возможностью регулировки. Если вы не профессионал в сфере отопления, то покупать их не стоит, да и нет особой необходимости.
Советы напоследок
Если вы живо интересуетесь безопасностью котельной и надежной работой отопительного оборудования, то рекомендуем при покупке арматуры хорошенько изучить ассортимент. Дело в том, что на рынке появляются новые полезные продукты, которые невозможно обозреть в рамках данной статьи, а вам они могут пригодиться.
Эксплуатационный момент. Отслеживайте состояние предохранительных клапанов, чтобы вовремя засечь срабатывание и разобраться в причинах. Устройства для теплового сброса направляйте в канализационную воронку с разрывом струи – неожиданный плеск воды в котельной и мокрые следы дадут понять, что имела место аварийная ситуация.
При неконтролируемом нагреве воды в котле и трубопроводах теплоноситель может закипеть и перейти в паровую фазу, создавая критический подъём давления в системе. Из-за этого могут возникнуть разрывы контура либо обшивочного материала теплогенератора. Чтобы предупредить подобную аварийную ситуацию, необходимо применение предохранительного клапана сброса давления, который заблаговременно выполняет свою функцию.
1 Процесс работы аварийного устройства</span></h2>
Многим пользователям закрытых систем отопления известен только один вариант предохранительной арматуры — пружинный клапан сброса давления воды, оснащённый фиксированной настройкой. Эти устройства применяются для установки на разных котлах, так как принадлежат к группе безопасного пользования отоплением вместе с манометрами и воздухоотводчиками.
Агрегаты, которые работают при помощи электроэнергии и газа дополняются предохранительными составляющими прямо с завода. Они находятся внутри корпуса и визуально не обнаруживаются. Следует разобраться в работе аварийного клапана сброса давления:
- 1. При обычных условиях мембрана, которая крепится к штоку и поддерживается пружиной, плотно находится в седле, тщательно перекрывая отверстие.
- 2. Перегревание теплоносителя приводит к увеличению его объёма и созданию в системе избыточного давления, которое частично компенсируется при помощи расширительного бака.
- 3. Когда давление воды поднимается до момента срабатывания клапана (при 3 барах), под его действием пружина сжимается и этим даёт возможность мембране открыть проход. Автоматическое сбрасывание воды происходит до возвращения пружины и мембраны в своё обычное положение.
- 4. Если возникает аварийная ситуация, владелец дома может самостоятельно сбросить избыточное давление. Для этого нужно повернуть рукоятку, находящуюся в верхней части изделия.
Так называемая группа безопасности, в том числе и сбросной клапан, применяющаяся в закрытом контуре отопления, размещается на подающей линии на расстоянии не более 0,5 м от котла. На этом участке запрещается установка кранов, вентилей и других перекрывающих устройств.
Не следует прочно соединять патрубок сбросного изделия с канализационной системой. По влажным местам определяется срабатывание клапана, если возникли проблемы в контуре (прекращение функционирования расширительного бака или циркуляционного насоса). Такая ситуация возможна при отключении электроэнергии. Бывает, что устройство даёт течь из-за засора между седлом и тарелкой.
‘ >Предохранительный клапанРекомендуемПредохранительный клапан для сброса давления в водонагревателе
2 Виды предохранительных клапанов</span></h2>
Пружинная система, срабатывающая при критически высоком давлении, не может быть абсолютно точной. Иногда действует она с опозданием при температуре в баке котла 100 градусов и выше. Возможно регулирование изделия при помощи винта или изменение настроек колпачком, но это не даст нужного результата.
Аварийное изделие предотвращает поломку котла, но не его перегрев, а сброс теплоносителя не охладит его, если горение в топке продолжается. А также в системах открытого типа применение клапана бесполезно — давление в них не повышается при закипании воды.
Существует много предложений современных разработок изделий, лишённых недостатков, которые были перечислены, например, клапаны теплового сброса. Такие средства срабатывают не при увеличении давления в системе, а при повышении температуры жидкости до критической точки. Существует три вида подобных устройств:
- сбросное с дополнением выносного датчика температуры;
- комбинированное — с наличием температурного датчика и контурной подпитки;
- такое же устройство с функцией прямой установки в трубопроводе.
Все виды работают по единому принципу: приведение пружинного механизма с одной или двумя мембранами в действие при помощи сильфона с термочувствительной жидкостью, которая существенно расширяется при нагревании. Происходит довольно точное реагирование предохранителей теплового сброса на критический уровень температуры.
Защитные клапаны от избыточного давления отличаются способом управления: ручное и автоматическое. Следовательно, регулирование осуществляется вручную или автоматически, когда повышается давление в отопительном контуре.
В соответствии с рабочей средой осуществляют применение водяных и воздушных клапанов. Первыми удаляется избыток жидкости, вторыми сбрасываются лишние газы, завоздушивающие систему отопления. Они обычно применяются на входе в батарею отопления.
При помощи регулируемых устройств со встроенными термостатами меняется пропускная способность, можно приоткрывать или перекрывать отток теплоносителя. Такие также применяются на входе в радиатор.
‘ >Стравливающий (подрывной) клапан избыточного давленияРекомендуемСбросной предохранительный клапан в системе отопления
3 Выбор сбросного изделия</span></h2>
Основной критерий выбора клапана для сброса избыточного давления воды в отоплении обуславливается техническими параметрами, соответствующими отопительной системе и указанными в проектных документах.
Современные закрытые контуры обогрева оснащены обычно латунными предохранителями прямого действия. Их устанавливают в системах, для отопления которых используются дизельные, газовые или электрические котлы.
Как только температура и давление поднялись до критической нормы, клапан мгновенно реагирует, прекращая нагрев теплоносителя и предотвращая аварию. Сбросные изделия устроены с расчётом на превышение давления до 3−6 бар.
Выбирая предохранитель для системы, отапливаемой дизельным, газовым или электрическим котлом, следует обратить внимание на устройство, которое будет выдерживать давление в контуре, на 30% превышающее обычное. Для котлов, которые отапливаются торфом, брикетами или углем, следует внимательно подбирать вид сбросников, так как твёрдое топливо не способно моментально прекратить горение.
Для них хорошо подойдёт использование предохранительных клапанов теплового сброса, которые выполняют свои функции до максимального давления 10 бар. Это же касается и твердотопливных агрегатов с открытыми отопительными системами, в которых такие изделия работают эффективнее всего и реагируют на повышение температуры, а не давления.
‘ >регулируем аварийный клапан для автоклава
Нежелательно приобретать недорогое оборудование китайского производства, отличающееся низким качеством и коротким сроком службы. Износ устройства определяется повышенным количеством его срабатываний.
РекомендуемУстановка автоматического воздухоотводчика для сброса воздуха
4 Особенности установки</span></h2>
При установке сбросного клапана для воды следует учесть не только его характеристики, но и работу, выполняющуюся расширительным баком. Если он не отреагирует на повышенное давление в системе, должен сработать предохранитель для выхода лишней жидкости. Соблюдая правила установки, расположение клапана должно быть на расстоянии 30−40 см от выходного патрубка котла, а между ними встраивается манометр. Его показания служат информацией о состоянии отопительного контура. Правила установки сбросного клапана:
- 1. Перед устройством запрещено устанавливать запорное оборудование — задвижки, краны и т. д.
- 2. Для удаления лишней воды на выходной патрубок клапана ставится трубка для слива. Для этого можно использовать соединение с обраткой или канализацией.
- 3. Предохранительный клапан должен стоять в самой верхней точке замкнутой системы отопления.
Кроме этого, следует регулярно проверять рабочее состояние механизма. У пружинных моделей может произойти спайка тарелки со стенками корпуса. Это действует на превышение отметки максимального давления, влияющего на своевременное срабатывание клапана в отопительной системе, из-за чего устройство может не открыть отверстие для выхода жидкости.
Зачастую это касается условий эксплуатации сбросного предохранителя для отопления, а не принципа его работы. Но даже при тщательном выполнении установки возможно нестабильное функционирование изделия. При частом срабатывании аварийного устройства (6−8 раз) рекомендуется замена его. Это означает, что механизм пришёл в негодность — износились пружина и тарелка. Устанавливая предохранительный клапан, следует учитывать:
- насколько соответствуют его технические характеристики эксплуатационным;
- правильное подсоединение;
- при монтаже стоит пользоваться традиционной паклей для труб, лента ФУМ (фторопластовый уплотнительный материал) не выдерживает температурного воздействия, из-за чего может возникнуть течь.
Важно знать, если клапан подтекает, нельзя ставить на него заглушку. Это приведёт к аварийной ситуации. Следует приобрести новое устройство, соответствующее рабочему давлению воды, и заменить старое.
5 Ход работы по монтажу</span></h2>
Все изделия, предназначенные для сбрасывания избыточного давления, укомплектованы инструкцией по монтажу, требующей внимательного изучения перед началом установочных работ. Сначала следует отключить прибор от сети и слить воду. Последовательность выполнения монтажа:
- удалить часть трубы, размер которой равён длине корпуса устройства;
- нарезать резьбы на концах труб;
- покрыть их паклей или ФУМ-лентой;
- накрутить клапан на часть трубы с резьбой;
- ко второму патрубку изделия подсоединить шланг, который будет направлен в канализацию;
- затянуть соединения при помощи разводного ключа;
- выполнить герметизацию специальной пастой;
- настроить прибор соответственно паспортным значениям.
‘ >Устройство и ремонт клапана 3 бара Ariston Uno
Чтобы продлить срок эксплуатации любой системы отопления, следует включить в неё защитную группу, состоящую из предохранителя, манометра и развоздушивающего клапана. Желательно установить ещё термодатчики, выполняющие отключение нагревательного оборудования или включение дополнительной системы охлаждения при критическом повышении температуры теплоносителя.
6 Рекомендации специалистов</span></h2>
Предохранительное устройство со стандартными техническими характеристиками может давать течь даже при небольшом давлении в системе. Эта проблема устраняется способом чистки деталей корпуса. Предварительно изделие следует демонтировать, затем положить в ёмкость с уксусом на 3 часа. Потом тщательно промыть водой и установить на прежнее место, обработав соединения спиртом.
Если клапан продолжает пропускать воду, вероятнее всего, засорилась резиновая прокладка, которая опирается на седло. Лучше будет сделать замену, чем подвергнуть очистке, не деформируя её.
Некоторых потребителей одолевают сомнения по поводу прочности и надёжности запорных изделий с применением пластика. Действительно, они отмечаются более коротким сроком службы, поэтому лучше приобрести с металлическими составляющими. Такие предохранители стоят дороже, но функционируют намного дольше.
‘ >Настройка предохранительного клапанаФото
Добрый день, уважаемый читатель! Современное жилище невозможно уже представить без таких благ цивилизации, как теплоснабжение, электричество, газоснабжение, постоянной подачи холодной и горячей воды. Для обеспечения такого комфорта работает много приборов, одним из которых является клапан сброса избыточного давления.
Что это такое и для чего он нужен
Данное устройство представляет собой особую разновидность предохранительной арматуры, устанавливаемой в трубопроводных системах для защиты от разрушения, которое возникает при избыточном давлении в них.
Внешне он не отличается от перепускных клапанов, поддерживающих постоянное давление в системе путём непрерывного отвода лишней среды. Но в отличие от них срабатывает в системе периодически, только в моменты повышения давления сверх установленной нормы.
Назначение и сферы применения
Клапан используется для защиты помещений и оборудования от избыточного давления среды, транспортируемой по трубам:
- систем отопления — для вывода из нагревательных приборов излишнего объёма теплоносителя, образующегося вследствие теплового расширения;
- водоснабжения — для снижения риска возникновения гидравлических ударов;
- вентиляции — обеспечивает движение воздуха только в заданном направлении;
- газоснабжения, подачи сжатого воздуха, пожаротушения и других видах трубопроводных сооружений — в случае возникновения аварийных ситуаций.
Управление и технические характеристики
Простейшие модели подрывных клапанов малого расхода, используемые в основном для бытовых инженерных систем, управляются вручную механическим путём. Изделия, устанавливаемые на производственных трубопроводах большого сечения могут управляться дистанционно.
В зависимости от материала изготовления, особенностей конструкции приборы наделены разными техническими характеристиками.
Характеристики нескольких моделей клапанов экстренного сброса давления, предназначенных для работы с газообразными веществами, представлены в таблице.
Тип подключения
По типу подключения или соединения с трубопроводом клапаны подразделяются на:
- фланцевые изделия — оборудованы фланцевыми пластинами на каждом выходе и подключаются к ответным фланцам на концах труб с помощью болтов;
- резьбовые — подразумевают наличие выходных патрубков с наружной резьбой;
- приварные — крепятся к газовому трубопроводу с помощью сварки и обеспечивают стопроцентную герметичность.
Устройство
В стандартную конструкцию клапана сброса избыточного давления входит:
- литой корпус из нержавейки, латуни или бронзы;
- тарель — основного запорного элемента, блокирующего поток среды;
- рычаг тарели — используется для управления этой деталью;
- предохранительный рычаг — выполняет защитные функции, если основной элемент блокировки не сработал;
- ручка настройки;
- пружины;
- дополнительные детали (кнопки для управления, счётчики, циферблаты, барометр и др.).
Принцип работы
Перемещающаяся по замкнутому контуру системы рабочая среда оказывает давление на запирающий орган устройства, который срабатывает при превышении настроечного давления и часть её сбрасывается через отводящий патрубок.
После того, как уровень давления снижается до заданных значений, происходит закрытие клапана и прекращение спуска рабочего вещества.
Виды и конструкции
Клапаны сбросного типа подразделяются на две основные группы:
- прямого действия, открывающиеся только под воздействием на него давления внутренней среды. К ним относятся устройства, используемые для предотвращения образования чрезмерного давления в масляных и топливных системах;
- непрямого действия, использующие посторонний источник давления Они более подходят для жидкостных и воздушных систем.
В зависимости от особенностей конструкции и принципа действия делятся на четыре вида.
С выносным датчиком
Прибор оборудован пружинным механизмом и штоком, приводящимся в движение основными или резервными мехами. На них в момент перегрева воды оказывает воздействие термочуствительная жидкость, поднимающаяся по капиллярной трубке из колбы датчика.
При срабатывании устройства шток открывает тарелку для движения теплоносителя. К подающей магистрали и к канализации для сброса лишней воды в корпусе клапана предусмотрены два патрубка.
Комбинированные с подпиткой системы
Представляют собой тип предохранительной арматуры в системах отопления, которая способна выполнять сразу 3 функции:
- сбрасывать перегретый теплоноситель из бака котла по сигналу выносного датчика;
- эффективно охлаждать теплогенератор;
- автоматически подпитывать систему отопления холодной водой.
Шток подобного изделия оснащён двумя тарелями, которые могут одновременно открывать 2 прохода: один для сброса закипающего теплоносителя, другой для подачи холодной воды.
Модели представленные на следующем фото имеют тройной выход. Они встраиваются в трубопровод перед отопительным прибором или бойлером. Для сброса среды используется нижний патрубок, для присоединения водопровода и магистрали подпитки предназначены два верхних патрубка.
Пружинные
В подобных устройствах золотник приводится в движение под действием силы сжатия рабочей пружины. Настройки одного и того же клапана можно откорректировать при замене пружины разного типа, которые входят в его комплект.
Ряд моделей имеют дополнительно вмонтированный в корпус рычаг, осуществляющий ручной подрыв. С его помощью можно вручную продувать клапан для проверки его общего технического состояния или выпускать часть рабочей среды.
Так как пружина в большинстве случаев находится под воздействием внутренней рабочей среды, то для устройств, которые работают с агрессивными веществами, её покрывают защитным слоем полимера. Такие модели изделий имеют уплотнения по штоку по типу сальникового или сильфонного устройства.
Рычажно-грузовые
Основной узел механизма клапана данного типа составляет рычаг с подвешенным на нём утяжелителем. На срабатывание устройства влияет вес груза и длина плеча рычага до места, где он размещён. Чем он массивнее и чем дальше находиться от штока, тем при более высоком давлении срабатывает сбросник.
Чтобы обеспечить полную герметизацию седел большого размера потребуется использование более тяжёлого груза, а это может привести к достаточно сильному уровню вибрации всего устройства. В таких случаях применяют клапаны, у которых сечение сброса среды образовано двумя параллельными сёдлами. В корпусе такого устройства также установлены два затвора, функционирующих параллельно. Такая конструкция снижает массу утяжелителя и длину рычагов и положительно влияет на увеличение темпа работы агрегата.
Отличия
Клапан с пружинным механизмом регулируется поворотом колпачка, сжимающего стальную пружину. Регулировка рычажно-грузового устройства осуществляется при перемещении груза по рычагу.
Обе модели одинаково надёжны, но рычажно-грузовые конструкции дороже, производятся только под фланцевый тип соединения и для трубопроводов диаметром не менее 50 мм.
Преимущества и недостатки
Использование клапанов сброса избыточного давления позволяет продлить срок службы трубопроводов за счёт исключения возникновения гидравлических ударов и сброса давления в системе при его повышении до критических значений. Преимуществом данных устройств так же является:
- простота и надёжность конструкции;
- не сложный монтаж и дальнейшее обслуживание прибора;
- низкие значения местных сопротивлений;
- высокая пропускная способность.
К недостаткам условно можно отнести:
- низкую износостойкость уплотнительных прокладок, обеспечивающих герметичность на штоке;
- непригодность для работы со средой, содержащей твёрдые частицы.
Советы по выбору
При выборе прибора необходимо ориентироваться на:
- его соответствие максимально допустимому давлению в системе;
- сечение трубопровода;
- температура среды;
- пропускную способность и высоту, на которую способен подниматься золотник;
- вид рабочего вещества.
Если предполагается осуществлять сброс рабочей среды непосредственно в воздух, то можно применить клапан с конструкцией открытого типа. Для жидкостных систем потребуется прибор закрытого типа, желательно со специальным носиком для подключения шланга отвода сбрасываемой воды. На корпусе изделия должны быть нанесены метки направления потока среды, которые существенно облегчат монтажные работы.
Примерная цена
Цены на подобные устройства зависят от их рабочих характеристик, материала изготовления фирмы — изготовителя. Так, например латунное изделие можно приобрести за 12 — 20 $, стоимость клапана из нержавейки в зависимости от диаметра может доходить до 250 $.
Правила монтажа и эксплуатации прибора
Установка изделия на трубопровод должна производится с уплотнительными прокладками без перекосов. В составе рабочего вещества, проходящего через клапан должны отсутствовать механические включения и абразивные частицы. На вводе в систему желательно установить сетчатый фильтр соответствующего диаметра. Монтаж прибора с пружинным механизмом проводится строго в вертикальном положении, крышкой вверх. Для рычага, входящего в конструкцию рычажно-грузового устройства, необходимо обеспечить горизонтальное положение. Перед клапаном сбросного типа не рекомендуется размещение запорных элементов в виде кранов, задвижек, рычагов.
Для устранения излишней жидкости следует предусмотреть монтаж дополнительного отвода, используемый для слива воды в канализационный трубопровод или трубу обратного действия.
Если в систему входит гравитационное устройство, то клапан необходимо устанавливать в наивысшей точке.
Во время эксплуатации необходимо периодически проводить ревизию устройства, так как в изделиях с пружинным механизмом может произойти смещение тарели к стенкам корпуса.
Необходимые инструменты и материалы
Для монтажа клапана понадобятся:
- разводной ключ;
- фум — лента или пакля;
- специальная паста для герметизации мест соединения.
Схема подключения
Для примера рассмотрим схему установки прибора перед нагревателем горячей воды в квартире.
Ход работ
Каждое изделие, предназначенное для спуска избыточного давления, укомплектовано инструкцией по монтажу, которую следует внимательно изучить до начала работ. Перед установкой также нужно выполнить отключение водонагревателя от сети и слить из него воду. Клапан должен быть размещён на холодном водопроводе до запорного крана. Последовательность монтажа клапана следующая:
- разметка места установки;
- удаление части трубы размером, соответствующим длине корпуса устройства;
- нарезка резьбы на концах труб:
- покрытие резьбовой части паклей или фум-лентой;
- накручивание клапана на резьбу труб;
- подключение к другому патрубку трубку, ведущую в канализационную систему.
- затягивание резьбового соединения с помощью разводного ключа;
- герметизация места соединения специальной пастой;
- настройка прибора, в соответствии с паспортными значениями (при необходимости).
Частые ошибки и проблемы при установке
В перечень частых ошибок и проблем, возникающих при установке устройства входит:
- размещение запорных кранов между нагревателем и клапаном сброса давления;
- удаление предохранительного прибора на слишком большое расстояние до нагревательного агрегата (более 1,5 м).
Советы специалистов
- Подрывное устройство со стандартными техническими характеристиками при засорении пропускает воду даже при небольшом уровни давления. Решить проблему можно чисткой корпусных деталей. Для этого изделия нужно демонтировать и поместить в ёмкость с уксусом на 2 — 3 часа. Затем промыть его водой до полной чистоты и установить на прежнее место, смазав область соединения спиртом.
- Если клапан продолжает подтекать и после чистки, то скорей всего мусором забилась резиновая прокладка, опирающаяся на седло. Такую деталь проще заменить, чем отчистить без деформаций. Замену клапана на подводящем трубопроводе к бойлеру можно посмотреть на видео:
- Ряд потребителей вполне обоснованно сомневаются в долговечности запорной арматуры с пластиковыми деталями. Они действительно имеют более короткий срок эксплуатации, поэтому лучше сразу купить с металлическими составляющими. Такие изделия дороже в среднем на 100 — 150 рублей, но служат на много дольше.
- Нельзя просто заглушить устройство, даже в случае его подтекания. Огромное количество отопительных котлов вышло из строя именно после установки заглушки.
Заключение
Не слушайте тех, кто считает клапаны сброса давления ненужными деталями в системах газоснабжения, отопления и водоснабжения. Нельзя экономить на свой безопасности и членов семьи.
Подписывайтесь на наш канал, чтобы быть в курсе современных технологий проведения общестроительных и сантехнических работ.
Отопительная система в процессе своей эксплуатации всегда является довольно опасной. Почему опасной, спросят многие. Все очень просто, системы отопления в домах и квартирах постоянно имеют в сети напряжение. Напряжение появляется вследствие давления, которое имеется в системе.
Давление в системе отопления может расти и снижаться, а также бывают резкие скачки, непредвиденные. В случае резкого скачка давления температура в системе растет до предела и вода в батареях превращается в пар, что их просто разрывает. Это очень опасно и для предотвращения данной аварии в системе устанавливают специальные устройства.
На фото клапана сброса избыточного давления можно увидеть, как он выглядит внешне. А о том, как он устроен и для чего нужен, мы поговорим сейчас.
Для каких целей используют клапан
Для того, чтобы избежать ситуации с разрывом батарей в системе отопления применяют два прибора: манометр и клапан. Первое устройство призвано визуально указывать то давление, которое в каждый момент времени находится в системе.
Что касается клапана сброса избыточного давления воды или другого теплоносителя, то он служит для автоматического предотвращения аварии. Это очень помогает, если в момент скачка давления люди не видят показаний.
Как понятно по названию прибора, он обязан в процессе своей работы избавлять систему от избыточного давления. Но не все понимают, что такое избыточное давление. «>»>»>»>»>»>»>»>»>
Дело в том, что какое-то количество бар в системе всегда присутствует на это элементы рассчитаны. При покупке учитывают и возможное превышение давления, чтобы трубы и радиаторы справлялись с ним.
Однако не всегда давление не превышает предела, который учли при установке оборудования. Так вот, клапан начинает сброс давления, как только оно превышает постоянную норму.
Если превышение дойдет до границы излишне предусмотренного, то трубы просто начнет рвать.
Таким образом клапан предохраняет от вероятности аварийного состояния. Его применяют не только в системе отопления, но везде, где есть давление в системе.
Рабочий процесс клапана
Независимо от разновидности устройств предохранительных клапанов сброса избыточного давления, все они примерно похожи.
Если рассматривать, как устроен клапан, то это полая труба, которая крепится к системе отопления. В ней есть отвод для выхода излишнего давления, который перекрыт специальным штоком, похожим на пробку. «>»>»>»>»>»>»>»>»>
Что касается принципа работы, то при нормальном давлении в сети шток просто перекрывает отверстие выхода. Как только давление повышается от нормального, оно начинает давить и на шток.
Далее при сильном повышении сжимается пружина и тем самым проход или отвод, как его более часто называют, открывается. Избыточное давление благополучно покидает через отвод систему и не вредит ей.
Во время такого процесса клапан аварийного сброса избыточного давления сильно начинает шипеть и этого просто невозможно не заметить.
Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)Таким образом, при нормализации давления, пружина расслабляется, шток становится на свое место. Отверстие отвода давления вновь становится закрытым.
Где необходима установка клапана
Самая острая необходимость в установке данного клапана стоит в системах парового отопления. там из-за использования высоких температур теплоноситель может перегреваться до предела. Именно это становится причиной повышения давления в системе. «>»>»>»>»>»>»>»>»>
Еще одна веская причина установить клапан сброса — наличие подкачивающего водного насоса. Данные устройства имеют очень высокую мощность, что может привести к разрыву систем.
Выход из строя может вызвать работа насоса в холостом режиме, поэтому требуется клапан сброса избыточного давления воздуха.
В прочем, клапан сброса лишним не будет нигде, поэтому, если вы имеете лишние средства, то лучше всего установить его. Менее всего в таких устройствах нуждаются газовые и электрические системы. Более всего — паровое отопление.
- Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)
- Насосы, повышающие давление — обзор моделей 2019 года рекомендации по выбору параметров для системы отопления (105 фото)
- Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)
Фото клапана сброса избыточного давления
- https://infotruby.ru/armatura/klapan-sbrosa-izbytochnogo-davleniya
- https://otivent.com/predohranitelnyj-sbrosnoj-klapan-v-sisteme-otoplenija
- https://oventilyacii.ru/ventilyaciya/kondicionirovanie/zashhitnyj-reguliruemyj-klapan.html
- https://vseotrube.ru/ventili-i-zadvizhki/klapan-sbrosa-davleniya
- https://otopleniehouse.ru/klapan-sbrosa-izbytochnogo-davleniya/
