Как выбрать настенный газовый котёл отопления: полный обзор оборудования

Согласитесь, что обогреть большое помещение с помощью мини-котельной весьма проблематично и накладно. Отличным решением станут газовые теплогенераторы для воздушного отопления. Это котлы, которые в качестве энергии для нагрева теплоносителя используют сгорающий в камере газ.

Мощность агрегата позволяет обогреть здание площадью до 70 кв.м. за 10-15 минут без разводки и батарей. Оборудование лишено недостатков, свойственных традиционным теплоносителям: потеря тепла при транспортировке, инертность, сложности в регулировке, возможность появления протечек, регулярный ремонт.

В данной статье мы рассмотрим устройство работающих на газу генераторов тепловой энергии. Разберем их преимущества и недостатки, а также поможем выбрать лучший отопительный прибор. С учетом наших рекомендаций вы без проблем найдете подходящий агрегат.

Конструктивные особенности газовых теплогенераторов

Воздушное отопление наиболее эффективно в выставочных залах, производственных помещениях, киностудиях, автомойках, птицефермах, мастерских, частных домах большой площади и пр.

Стандартный теплогенератор на газу для работы воздушного отопления состоит из нескольких частей, которые взаимодействуют друг с другом:

1. Корпус. В нем спрятаны все составляющие генератора. В нижней его части находится приточное отверстие, а вверху сопло для уже нагретого воздуха.
2. Камера сгорания. Здесь происходит сжигание топлива, за счет чего теплоноситель нагревается. Она находится над приточным вентилятором.
3. Горелка. Устройство обеспечивает подачу сжатого кислорода к камере сгорания. Благодаря этому поддерживается процесс горения.
4. Вентилятор. Он распространяет нагретый воздух по помещению. Располагается за решеткой приточного отверстия в нижней части корпуса.
5. Металлический теплообменник. Отсек, из которого нагретый воздух подается наружу. Он находится над камерой сгорания.
6. Вытяжки и фильтры. Ограничивают попадание горючих газов в помещение.

Воздух подается в корпус посредством вентилятора. Разрежение генерируется в районе приточной решетки.

Устройство воздушного отопления обходится в 3-4 раза дешевле «водяной» схемы. К тому же воздушным вариантам не грозят потери тепловой энергии в ходе транспортировки из-за гидравлического сопротивления

Напор сосредоточен напротив камеры сгорания. За счет окисления сжиженного или природного газа горелка генерирует тепло.

Энергию от сгорающего газа поглощает металлический теплообменник. В результате циркуляция воздуха в корпусе затрудняется, его скорость теряется, зато температура повышается.

Зная мощность нагревательного элемента, можно просчитать размер отверстия, которое обеспечит необходимый поток воздуха

Без теплообменника большая часть энергии от сгорающего газа расходовалась бы напрасно, и КПД горелки было бы меньше.

Подобный теплообмен нагревает воздух до 40-60°C, после чего он подается в помещение посредством сопла или раструба, которые предусмотрены в верхней части корпуса.

В камеру сгорания подается топливо, где в процессе горения нагревается теплообменник, передающий тепловую энергию теплоносителю

Экологичность оборудования, а также его безопасность, делают возможным использование теплогенераторов в быту. Еще одно преимущество — отсутствие жидкости, перемещающейся по трубам к конвекторам (батареям). Вырабатываемое тепло нагревает воздух, а не воду. Благодаря этому КПД устройства достигает 95%.

Как работает отопительная система?

Лопасти вентилятора захватывают воздух и направляют его в теплообменник. Нагретый им воздушный поток циркулирует по зданию, осуществляя несколько циклов.

Основное преимущество конструкции газового теплогенератора в том, что расположение камер и отсеков препятствует смешиванию продуктов распада отработанного топлива с воздухом из помещения

В процессе эксплуатации оборудования не нужно опасаться, что лопнет труба, и вы затопите соседей, как это нередко бывает с водяными отопительными системами. Однако в самом генерирующем тепло устройстве предусмотрены датчики, которые в экстренных ситуациях (угрозе поломки) прекращают подачу топлива.

Нагретый воздух подается в помещение несколькими способами:

1. Бесканальный. Теплый воздух поступает свободно поступает в обрабатываемое пространство. Во время циркуляции он заменяет холодный, что позволяет поддерживать температурный режим. Использование отопления данного типа целесообразно в небольших помещениях.
2. Канальный. Посредством системы воздуховодов соединенных между собой нагретый воздух перемещается по воздуховодам, благодаря чему возможен обогрев одновременно нескольких помещений. Используется для отопления больших зданий с отдельными помещениями.

Стимулирует движение воздушной массы вентилятор или силы гравитации. Теплогенератор можно устанавливать в помещении и за его пределами.

Использование воздуха в качестве теплоносителя делает систему максимально выгодной. Воздушная масса не вызывает коррозию, а также не способна повредить  какие-либо элементы системы

Чтобы отопительная система функционировала корректно, следует правильно подсоединить к газовому генератору тепловой энергии дымоход.

Если дымовой канал установлен неправильно, он будет чаще забиваться наростами сажи. Суженный и забитый дымоход будет плохо отводить токсичные вещества.

Преимущества и недостатки оборудования

Популярность газовых теплогенераторов связана с рядом преимуществ:

• газ — это самый доступный и недорогой вид топлива;
• устройство нагревает не теплоноситель, а воздух, что делает его экономичным и безопасным;
• КПД — 95%, что позволяет в течение часа обогреть помещение большой площади;
• благодаря системе воздуховодов можно самостоятельно регулировать объем отапливаемой площади;
• возможность перемещения устройства;
• все процессы автоматизированы, в результате чего контролировать систему и управлять ее работой может любой пользователь;
• устройство используется также для вентилирования и кондиционирования здания;
• в некоторых моделях можно менять горелки для сжиженного и природного газа;
• отсутствует необходимость проводить систему труб и устанавливать радиаторы отопления, в результате стоимость системы снижается;
• теплогенератор можно устанавливать за пределами обогреваемого здания;
• простота и быстрота монтажа.

Некоторых потребителей пугает высокая стоимость оборудования, но система окупается в течение одного года.

Воздушная отопительная система имеет один недостаток — быстрая потеря тепла. Наличие температурных датчиков в газовом теплогенераторе позволяет автоматически запускать его для поддержания комфортной температуры без вмешательства человека

Незначительными минусами также является необходимость получения разрешающих документов на подключение газового оборудования и установку дымохода.

Разновидности теплогенераторов на газу

В сравнении с дизельными, твердотопливными и универсальными теплогенераторами газовое оборудование для воздушного отопления пользуется наибольшей популярностью.

Устройства дифференцируют по габаритам и весу:

• мобильные — удобны в транспортировке;
• стационарные — устанавливаются в одном месте.

Мобильные модели теплогенераторов на газу пользуются меньшей популярностью, поскольку для их работы необходимы газовые баллоны, наполненные сжиженными смесями пропана с бутаном. Самый яркий представитель переносной греющей техники – тепловая пушка.

Чаще всего тепловые пушки применяют для разового повышения температуры на стройплощадках и в торговых комплексах. В быту используют в крайних случаях (отключение отопления в доме).

Стационарные модели газовых теплогенераторов могут быть:

• навесные — навешиваются на вмонтированные в стены кронштейны;
• напольные — устанавливаются на пол.

Настенные модели используются для обогрева небольших объектов, их мощность обычно не превышает 35 кВт. Напольное оборудование рекомендуется применять для отопления небольших площадей. В ряду напольных агрегатов есть модели, которые можно монтировать за пределами здания, т.е. на улице.

Чтобы перерабатывающее газ оборудование атмосферного типа работало постоянно, нужно обеспечить постоянную подачу воздуха в камеру сгорания

В зависимости от распределения нагретого кислорода и способу сжигания газа, оборудование делится на:

• горизонтальное;
• вертикальное.

Для комнат с высокими потолками используются вертикальные устройства, а с низкими потолками — горизонтальные.

Как выбрать теплогенератор?

Выбирая отопительное оборудование нужно учесть массу деталей. В первую очередь важно оценить площадь отапливаемого помещения. Чем больше здание, тем мощнее должен быть теплогенератор.

Теплоемкость здания рассчитывается по формуле:

р=V·ΔT·k/860

p — искомая теплоемкость;

V — отапливаемая территория (перемножаются высота, длинна и ширина комнаты);

ΔT — разница температурных показателей в здании и за его пределами;

K — теплоизоляция (показатели материала, которым утеплено здание).

Показатели самых часто используемых материалов:

• двойной слой кирпича — 1-1,9 Вт/м°С;
• одинарный слой кирпича — 2-2,9 Вт/м°С;
• деревянные панели или профнастил — 3-4 Вт/м°С;
• современная тепло и гидроизоляция — 0,6-0,9 Вт/м°С.

Показатель количества килокалорий в киловаттах — 860. Общепринятые стандарты — на 1 кВт мощности теплогенератора необходимо от 30 кубометров нагнетаемого воздуха.

Мощность воздухонагревателя должна превышать мощность горелки минимум на 15%. Такое оборудование надежно и эффективно в любой ситуации. Его использование сокращает затраты на электроэнергию

Зная величину теплоемкости можно подобрать оборудование, которое сможет обогреть всю площадь помещения.

Нюансы при выборе теплогенератора

Перед приобретением отопительного оборудования обязательно нужно:

• обустроить дымоход для выхода токсичных газов;
• продумать систему вентиляционных каналов для циркуляции нагретого воздуха;
• с помощью формулы рассчитать мощность устройства.

Выполнив все эти действия можно смело отправляться за приобретением.

Если в помещении есть проблемы с обустройством вентиляции, рекомендуется устанавливать мощный напольный генератор и синхронизировать его работу с вентиляцией, осуществляющей забор воздуха сразу с улицы

Для выбора качественной модели газового теплогенератора нужно обратить внимание на следующие нюансы:

• тип и конструкция горелки — актуально, если может потребоваться смена топлива;
• гарантийный талон и техпаспорт — гарантия приобретения оригинального (не бракованного) оборудования;
• качественные комплектующие — такое оборудование стоит дороже, но его срок службы гораздо дольше.

Учитывая эти факторы выбранный теплогенератор прослужит долгие годы.

Советы для выбора надежного оборудования

Следуя простым рекомендациям можно избежать приобретения некачественного товара:

1. Покупку лучше совершать в сертифицированных точках продаж. Часто на оптовых базах и в интернете под видом качественного оборудования продают бракованные изделия. Ловушкой является сниженная вдвое стоимость.
2. Если нет возможности или вы не успели рассчитать требуемую мощность устройства, то консультанты в магазине выполнять это за вас. Для этого нужно только знать площадь дома, высоту потолков и толщину стен. Произведя расчеты, специалисты предложат оптимальную модель для вашего дома.
3. Рекомендуется приобретать марки, имеющие положительные отзывы в сети интернет. Также вы можете заранее узнать, как ведет себя оборудование во время эксплуатации и прочие особенности.

Для домашнего пользования идеальным вариантом станут такие модели как Airmax D 28, Titan 25 (30, 35), Fuela, ТГ-7,5, Дракон 12.

Требования к производству монтажа

Чтобы подключить газовый теплогенератор для воздушного теплоснабжения дома необходимо привести подготовительные работы и приобрести:

• гибкий воздуховод, который представляет собой оцинкованную трубку для циркуляции нагретого воздуха;
• для создания воздушной магистрали и соединения труб нужны тройники;
• для забора холодного воздуха и подачи горячего — решетка;
• для герметичности соединений магистрали — алюминиевый скотч;
• монтажные крепежи;
• нож.

Предварительно следует позаботиться о воздуховоде.

Установить газовый теплогенератор можно своими руками, а вот подключать его к газопроводу должны представители газовой службы, с которой заключен договор на поставку голубого топлива и обслуживание техники

Идеальный вариант — проектирование воздушный путей – каналов на стадии строительства здания.

Чтобы осуществить монтаж отопления в готовом доме, нужно возвести фальшь-стены и подвесные потолки. В образовавшихся нишах будут замаскированы трубы.

Выводы и полезное видео по теме

С дополнительной информацией по теме ознакомит следующий видео-ролик:

Газовые теплогенераторы для отопительных систем — это высокоэффективное и экономически обоснованное решение. Благодаря безопасности, надежности и простоте эксплуатации допускается использование оборудования в жилых домах и на производственных объектах.

Если в вашем доме установлен газовый теплогенератор, вы владеете дополнительной информацией о преимуществах и недостатках оборудования или знаете, какой генератор лучше приобрести для обогрева частного дома, делитесь своим опытом и знаниями с читателями в комментариях.

<index>Помещение обогревается газовыми теплогенераторами

Строение теплогенератора

Схема газового теплогенератора

Теплогенератор газовый для воздушного отопления – устройство для нагрева теплоносителя. Он состоит из следующих элементов:

• горелки – она необходима для возгорания топлива;
• вентилятора – он служит для подачи необходимого для процесса горения кислорода. Кроме того, при помощи вентилятора уже нагретый теплоноситель перемещается по теплообменнику в воздуховод;
• камеры, в которой производится сгорание топлива. Выделенное в ходе сгорания тепло и нагревает воздух;
• теплообменника – с его помощью происходит теплообмен между основным помещением и теплогенератором. Именно наличие такого элемента, как теплообменник для воздушного отопления, и не дает нагревательной камере перегреваться;
• системы воздуховода – специальная сеть труб и каналов, включающая воздушный клапан для системы отопления, посредством которой и осуществляется перемещение нагретого теплоносителя в помещение.

Несмотря на кажущуюся сложность, процесс работы теплогенератора довольно легко поддается описанию. Для большей простоты и понятности можно разделить его описание на отдельные этапы:

• холодный воздух из помещения (в некоторых системах – с улицы) при помощи вентилятора попадает в нагревательный элемент.
• в камере сжигания происходит сгорание газа. В результате выделяется тепло, которое нагревает воздух.
• под воздействием тепловентилятора нагретый воздух поднимается к теплообменнику, а затем распределяется по системе воздуховода, используя воздушный клапан на отопление. Через нее он попадает в помещение, постепенно нагревая его.

Примечательно, что использование именно воздуха в качестве теплоносителя и делает систему весьма выгодной. Ведь он не вызывает коррозию или повреждение каких-либо элементов системы.

Не сможет повредить ваш дом или оборудование в случае прорыва трубы для воздушного отопления воздуховода. А, кроме того, именно благодаря такому типу теплоносителя систему и можно назвать наиболее экономичной.

Принцип работы газового теплогенератора

Разновидности теплогенераторов

На сегодняшний день существует два типа газовых теплогенераторов – стационарные и мобильные. В своею очередь, стационарные теплогенераторы также бывают двух типов – подвесные и напольные.

Мобильные теплогенераторы воздушного отопления используются сегодня крайне редко. Причина довольно проста – для их работы необходим газ в баллонах.

А поскольку не всегда удается произвести приобретение нового баллона, то можно сказать, система является не самой удобной.  Применение мобильных теплогенераторов может быть вызвано только крайней необходимостью и иметь непродолжительное время.

Мобильные газовые теплогенераторы

Более распространены стационарные теплогенераторы. Подвесные теплогенераторы можно располагать как с наружной стороны здания, так и изнутри. Напольные теплогенераторы бывают двух видов: горизонтальные, предназначенные для отапливания строения с невысокими помещениями, и вертикальные, предназначенные для установки на улице и в доме.

Рекомендуем к прочтению:Системы воздушного отопления

Плюсы газового теплогенератора

Газовый теплогенератор имеет ряд весомых преимуществ, выгодно выделяющих  его среди иных:

• подогрев теплоносителя происходит в результате сгорания самого доступного типа топлива;
• теплоносителем в данной системе выступает воздух – это делает ее наиболее экономичной и безопасной;
• оборудование для воздушного отопления работает максимально быстро – за непродолжительное время можно обогреть даже достаточно большое помещение;
• все системы газового теплогенератора автоматизированы – это значительно упрощает управление и контроль системой;
• если установить уровень подогрева воздуха на минимальный уровень, это позволит в значительной мере экономить расход топлива;
• при помощи газового теплогенератора можно не только осуществлять отопление дома – система также прекрасно подходит для вентилирования помещения;
• минимальная возможность поломки системы, поскольку в ней отсутствуют такие элементы, как вода (вызывает коррозию, способствует прорывам труб, замерзает) и трубы, зато есть воздушники в системе отопления;
• нет необходимости прокладывать большое количество труб и устанавливать радиаторы – это также значительно снижает себестоимость системы и затраты, необходимые для ее монтажа.

Воздушное газовое отопление частного дома

Из всего этого можно сделать простой вывод – на сегодняшний день газовая воздушная система отопления является наиболее эффективной и экономичной из всех. При выборе воздухонагревателя следует учитывать, что его мощность должна быть на 20% выше, чем мощность используемой горелки.

Применение такого типа нагревателей способствует значительному сокращению расходов на топливо (газ) и электроэнергию. Кроме того, такой агрегат воздушного отопления способен работать при любых условиях.

Выбор оборудования для частного дома

Бываю случаи, когда владельцы домов самостоятельно пытаются определить, какое же оборудование для воздушного отопления дома необходимо для их отопительной системы. К сожалению, незнание отдельных правил и несоблюдение требований приводит к тому, что приобретается недостаточно мощное оборудование – и тогда система работает некачественно.

Стационарный газовый теплогенератор

Для того чтобы подобрать наиболее подходящую модель нагревателя, требуется высчитать такой показатель, как наименьшая мощность, необходимая для качественного прогрева имеющегося помещения. Чтобы определить теплоемкость помещения, следует воспользоваться формулой

Р=VхΔTхk/860

В ней V (м³) — это номинальная площадь здания. ΔT (°C) – разница, между температурой внутри здания и вне его. k- показатель теплоизоляции здания. В случае если он неизвестен, данную информацию можно получить из специального справочника. 860 – коэффициент, который позволяет килокалорий в киловатты.

Пример

Рассчитаем, какое оборудование необходимо для отапливания частного дома, площадь которого 100 м². При этом известны такие показатели – высота потолка – 3 м, требуемая температура в помещении 20 °C, а температура воздуха на улице -20°C. Здание сложено из ряда кирпича, то есть коэффициент k= 2,3. Производим расчеты по указанной формуле:

Рекомендуем к прочтению:Бытовые газовые горелки для отопления

Р = 100x3x40x2,3/860 = 32,09 кВт

В соответствии с полученным показателем мощности и подбираем наиболее подходящую модель теплогенератора. Для того чтобы узнать мощность той или иной модели, достаточно просто внимательно просмотреть характеристики устройства.

Важная особенность – для того чтобы нагревательное оборудование работало постоянно, необходимо обеспечить постоянную подачу свежего воздуха в систему.

Для этого используется система вентиляции, выполняющая одновременно несколько функций. Прежде всего, с ее помощью происходит всасывание кислорода, необходимого для поддержания процесса горения топлива, в систему. Кроме того, вентиляционная система способствует быстрому отводу излишков горения и углекислого газа, используя воздушный клапан для системы отопления.

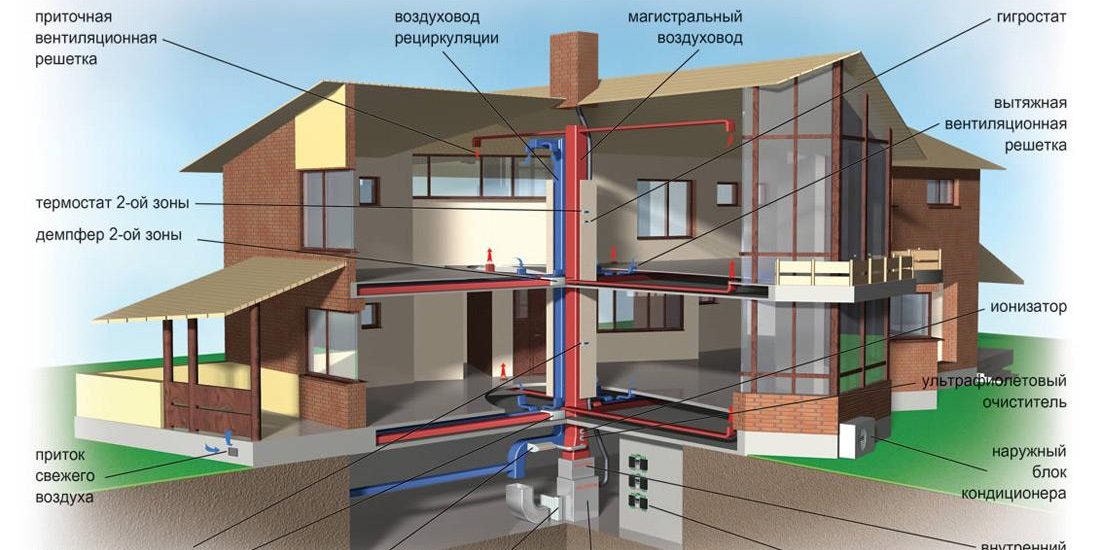

Система вентиляции и воздушного отопления

Для наиболее безопасной работы системы рекомендуется следить за тем, чтоб уровень чистого воздуха в вентиляционной системе не опускался ниже показателя в 17-20%. Техника безопасности (равно, как и санитарные нормы) требует, чтоб на 1 кВт мощности нагревательного элемента приходилось 30 м³ нагнетаемого воздуха.

Зная мощность нагревательного элемента, можно просчитать размер отверстия, которое обеспечит необходимый поток воздуха.

Так, на 1 кВт мощности должно приходится 0,003 м² площади отверстия. В случае если нет возможности создания вентиляционной системы, в помещениях должны быть постоянно открыты окна и форточки. При этом их площадь должна составлять не менее 1 м²на 10кВт мощности теплогенератора.

Примеры коэффициентов теплоизоляции:

• 2-2,9 – обычная конструкция (один слой кирпича);
• 3-4 – профилированный лист или деревянные панели;
• 1-1,9 – двойной слой кирпича;
• 0,6-0,9 – современные дома, качественные стены и новые окна.

Можно с уверенностью сказать, что применение газовых теплогенераторов в современных воздушных отопительных системах – прекрасное, экономичное и высокоэффективное решение. Надежность такого оборудования, наряду с простотой эксплуатации и высокой безопасностью, делает использование газовых теплогенераторов допустимым как для жилых домов, так и для больших промышленных помещений.

</index>

Рейтинг: 3 079

Содержание:

Несмотря на то, что отопительная система помещений уже сейчас достаточно развита, есть все же моменты, которые ранее были упущены, а потому появляются современные технологии обогрева, одна из таких это газовые теплогенераторы для воздушного отопления дома.

Так, например, для полупромышленных помещений, где раньше использовали отдельные небольшие помещения для печи, появились не затратные в использовании, установке и приобретении механизмы — газовые теплогенераторы для воздушного отопления дома. И что, пожалуй, в них самое главное — не нужно брать на работу дополнительного человека, который будет следить за уровнем прогрева.

Устройство и принцип работы

Газовый теплогенератор для воздушного отопления выступает в качестве нагревателя теплоносителя системы, и устроен следующим образом:

1. Вентилятор, захватывает холодный воздух и пускает его дальше, к горелкам.
2. Газовые горелки — в них топливо сгорает и дает огонь в камеру сгорания.
3. Камера сгорания позволяет сохранить полученное от предыдущего этапа тепло и пустить его дальше.
4. Теплообменник — сюда поступает тепло и холод, тут происходит основной и самый сложный процесс для обогревания помещения. За счет пересечения с холодным воздухом не страдает камера горения, а воздух из камеры выходит уже приятной температуры, кроме того, он там еще на некоторое время оседает в случае, если внешний холодный воздух таковым не является и имеет схожую температуру.
5. Воздуховод — система ввода-вывода нагретого воздуха из теплообменника.

Устройство и принцип работы газового теплогенератора

И только на первый взгляд система строения теплогенератора системы отопления кажется сложной, на деле же она разделяется на три простых этапа:

1. Холодный воздух с улицы или помещения, в зависимости от системы, попадает в механизм.
2. В камере для сгорания происходит естественная физическая реакция в результате чего выделяется большое количество тепла.
3. Пробирается по воздуховоду с учетом разницы обогрева и выплескивает свое тепло в пространство — это последний этап обогрева, и именно за счет него происходит отопление помещения, обогрев гаража и т. д.

Стоит отметить, что воздушную систему отопления дома делает более выгодной и использование воздуха, вместо воды или масла. Так как этот механизм не нужно дополнительно обрабатывать, прочищать и заменять детали, ибо портить его нечему.

Также, немаловажным фактом является и то, что в случае прорыва воздухоносной трубы, ничего внутри помещения не пострадает, так как это всего лишь воздух, при том не обжигающий и не горячий.

Разновидности теплогенераторов

Существует два стандартных вида теплогенератора для воздушного отопления: постоянные (стационарные) и временные (мобильные), первые делятся еще на две подгруппы по способу закрепления их в помещении — напольные устройства и подвесные (крепятся к стенам и потолку). Тот вид, что крепится к полу разделяется еще на две разновидности: вертикальные и горизонтальные теплогенераторы.

Мобильные теплогенераторы

Для того, чтобы пользоваться мобильным теплогенератором для отопления нужен постоянно поступающий газ в баллонах, так как это не совсем удобно, их теперь используют только в случае острой необходимости: неожиданное отключение основного отопления, обогрев в случае резко понизившейся температуры, зимнее отопление в регионах с коротким сезоном.

Стационарные

Стационарный газовый теплогенератор

Естественно, что в практическом плане более распространенными стали стационарные теплогенераторы. Их используют в различных направлениях.

Так, низко лежащий напольный горизонтальный теплогенератор используют только в помещениях с низким потолком, либо для обогрева совершенно небольших помещений (тут можно выделить зоны входа-выхода в обогреваемую зону, так как именно их зачастую используют как воздушную пушку для обогрева малого пространства зимой).

Стационарные теплогенераторы для воздушного отопления с верхним креплением, либо с нижним креплением, но вертикальной стойкой, предпочтительны для больших помещений и домов, они обогревают помещение сверху, но пока воздух доходит до низа, он преобразовывается в приятную для человека температуру: +20 — +25.

Плюсы газового теплогенератора

Если сравнивать преимущества теплогенератора, то получится, что ему уступают даже привычные в быту отопительные коммуникационные системы, такие как электрический конвектор, обогреватель на водной основе (отопительные батареи) и дровяные печи.

Плюсы газового теплогенератора для системы отопления:

1. Газовый теплогенератор на всем доступном виде топлива — газе, к тому же он является и одним из самых дешевых.
2. Теплоносителем в этой обогревательной системе выступает только воздух, а это делает теплогенератор безопасным при любых внешних вмешательствах в его работу.
3. Обогрев на основе воздуха работает быстро, и за час можно спокойно обогреть помещение до минимальной комнатной температуры +16, начиная с нуля. Если же помещение небольшое, то обогрев всего помещения происходит за пять-десять минут.
4. Автоматизация системы отопления. За ней не нужно следить, она просто выполняет свою работу.
5. Есть возможность выставления настроек обогрева на уровень минимума, что позволит сократить расход топлива, но не переморозить помещение.
6. Система теплогенератора для воздушной систему обогрева дома позволяет не только обогревать пространство, но и вентилировать его. Но это можно применить только к стационарным подвесным конструкциям, так, как только они имеют выход на улицу.
7. Поломка этого механизма маловероятна, так как в его работе отсутствуют материалы способствующие коррозии, промерзанию, взрыву или осадку.
8. Уже не нужно прокладывать трубы для максимально возможного охвата помещения, а это в свою очередь значимо снижает расходы на установку системы отопления.

Схема воздушно газового отопления дома

На основании этих параграфов, можно сделать вывод, что система нагрева с помощью газа и воздуха является ведущей в экологическом и экономическом плане, кроме того не уступает она и в безопасности.

Выбор газового теплогенератора

Отчасти оттого, что такая возможность довольно новая, отчасти потому что выбрать охота наиболее оптимальный вариант, при покупке газового нагревателя возникают вопросы, на которые не всегда можно получить грамотный ответ. А потому покупка газового теплогенератора может привести к разочарованию из-за некорректной работы системы.

Размер теплообменника

И, пожалуй, первое, на что надо основываться при выборе оборудования для частного дома — это размер теплодержателя, он должен быть больше горелки на одну пятую часть.

Расчет мощности

Для наиболее грамотного подбора обогревателя, нужно просчитать, какая именно мощность теплогенератора допустима для минимального обогрева комнат, для этого нужно использовать пример формулы: Р=VхΔ Tхk/860, где V (м3) — это окончательная площадь прогреваемого пространства, Δ T (°C) — разница между температурами помещения и улицей, k — показатель, ориентированный на теплоизоляцию в выбранном здании, а 860 — кэф, преобразующий килокалории в киловатты. По поводу отметки (к), в том случае если есть сложности с этой информацией о помещении, то можно воспользоваться специализированным справочником.

Для того, чтобы более наглядно продемонстрировать каким именно образом происходит расчет мощности устройства теплогенератора, рассмотрим пример:

• Дано: площадь — 100 м2, высота — 3м, температура внутри +20, температура снаружи -20, k — 2,3 (здание из кирпича в один слой).
• Расчет осуществляется по примеру: Р=VхΔ Tхk/860
• Итог: Р = 100x3x40x2,3/860 = 32,09 кВт

Именно с учетом этих показателей и нужно подбирать газовый теплогенератор для воздушного отопления дома. Параметры мощности механизма и совпадение его с требующимися, нужно посмотреть в характеристике изделия.

Не менее важный момент: для бесперебойной работы механизма нужно обеспечить ему постоянный приток свежего уличного воздуха. Для этого всегда используется система вентилирования помещений, так, как только оттуда можно взять холодный воздух, который в состоянии поддерживать горение. В случае же, если с вентиляцией в самом доме есть проблемы, то лучше приобретать подвесной теплогенератор с выводом на улицу.

Система вентиляции воздушного отопления

Кроме того, если у газового обогревателя в воздушной системе отопления будет подвод к уличной вентиляции — это позволит теплому воздуху быть максимально пригодным для дыхания, излишки горячего воздуха не будут нагнетаться в помещении, а потому будет сохранена возможность отсутствия сухого воздуха и дополнительных механизмов для увлажнения пространства.

Требования к безопасности

Также, существуют особые требования по безопасности, смысл которых заключается в том, что на 1 кВт обязано быть выделено 0,003 м2 вентиляционного отверстия. В случае, если подобной возможности организации в помещении нет, то придется вентилировать пространство своими руками, открывая окна и форточки на проветривание. При этом стоит учитывать, что в таком случае площадь воздействия вентиляции возрастает и на 10кВт уже нужно чуть более 10 метров в квадрате.

Примеры коэффициентов для вычисления мощности обогрева и теплоизоляции:

• 2-2,9 – обычная кирпичная конструкция, если просматривается один слой кирпича;
• 3-4 – дома из деревянной панели либо профилированного листа;
• 1-1,9 – двойной утепленный кирпичный слой;
• 0,6-0,9 – дома современной постройки с новыми стенами и окнами.

Ваши контакты в этой статье от 500 рублей в месяц. Возможны другие взаимовыгодные варианты сотрудничества. Напишите нам на sovet-ov@yandex.ua Не получили ответ на свой вопрос? Спросите нашего эксперта: СпроситьSamodelkinТемы / СоветыТеплогенераторы для водяного отопленияДля обогрева частного дома или квартиры обычно используют один теплогенератор. А для систем центрального отопления требуется не менее двух котлов. Такой прибор должен обладать главным качеством — надежностью.Квартирные теплогенераторы снабжены дымовой трубой (высотой 5-7 м), через которую происходит вывод газов. Тяга в трубе невелика, и, чтобы избежать выхода дыма из топки, газовое сопротивление должно быть минимальным.Теплогенераторы должны быть надежными и обладать наименьшим гидравлическим сопротивлением.С целью увеличения циркуляционного давления теплогенератор располагают как можно ниже.При обычном размещении прибор ставят на полу, создавая тем самым минимальную высоту. Топливо засыпают в топку через 3-5 ч, а прочищают ее несколько (1-2) раз в сутки.Большой популярностью пользуются теплогенераторы, сделанные из чугуна или стали. Они используются в комплекте с бытовыми плитами. Если приходится выбирать между чугунным и стальным котлом, лучше предпочесть первый.Чугунный котел обладает не только прочностью, но и относительно недорогой стоимостью.К тому же котлы собирают из отдельных частей. При ремонте можно ограничиться заменой старой секции на новую.Гарантийный срок службы чугунного котла — не менее 20 лет (остальные — до 10 лет).Как уже было сказано, теплогенераторы выпускают в комплекте. В него входят: расширительный бачок, термометр в оправе и ерш для очистки газоходов. Если котел рассчитан на отопление твердым топливом, прилагаются также резак, кочерга и совок для угля.Выпускаются также универсальные котлы. Они работают как на жидком, так и на газообразном топливе. В этом случае в комплект входит горелка с автоматом безопасности.Для отапливания в теплогенераторах используют уголь, антрацит, кокс или малозольное топливо (в брикетах). Пользуются только топкой верхнего горения. Если для обогрева применяют дрова, необходимо увеличить высоту топки. А при отапливании газом или жидким топливом обязательно заменяют топливник.Как правило, небольшие по объему котлы имеют маленькие конвективные поверхности. Это напрямую связано с коэффициентом полезного действия. Чтобы увеличить КПД и снизить температуру отходящих газов, котел соединяют с дымовой трубой через отопительный щиток.При ухудшении тяги (обычно это происходит при растапливании котла) открывают заслонку прямого хода и газы идут в прямую трубу. Аналогичным образом поступают в начале отопительного сезона, т. е. перед первой топкой. Заслонку закрывают при нормальной тяге.Сейчас чаще всего используют чугунные котлы марок КЧММ, КЧММ-2 и т. д.Подобное устройство состоит из трех секций, на двух из них (крайних) расположена необходимая гарнитура. Сверху секции оснащены кожухом из листовой стали. Между кожухом и чугунными секциями находится теплоизоляция из листового асбеста. Колосниковая решетка этого котла частично охлаждается и имеет шуровочное устройство.Другие разновидности котлов отличаются количеством секций и структурой колосниковой решетки.Все котлы работают на подогреве воды до температуры 90-95 °С и с давлением до 200 кПа.У котлов, выполненных из чугуна, есть свои минусы.Они требуют ручной поддержки постоянной толщины слоя топлива на колосниковой решетке. Кроме того, такие котлы тяжелы и трудно поддаются монтажу.Стальные сварные котлы выпускают в виде прямоугольной тумбы. Внутреннюю топку окружает так называемая водяная рубашка. В нижней части устройства находится колосниковая решетка с зольниковой дверцей, а наверху расположен загрузочный люк.Существует несколько марок стальных котлов -КС-1, КС-2, КС-3 и КС-4. Все они работают на угле, антраците, а также на жидком топливе. При сжигании в таких котлах твердого топлива возникают некоторые трудности с розжигом. Чтобы избежать этого, в доме с горелкой на баллоном (сжиженном) газе используют специальное растопочное средство.Стальной котел устроен следующим образом.На верху котла находится отвод для продуктов сгорания. Первичный воздух подается через колосниковую решетку, а вторичный проходит над слоем дров. Первичный воздух необходим для горения твердого топлива, вторичный разлагает оставшуюся часть.Главной отличительной чертой стального котла является его многофункциональность. Подобное устройство применяют не только для отопления помещения, но и для горячего водоснабжения.Для отопления малоэтажных домов и отдельных квартир используют стальные газовые теплогенераторы.Они имеют небольшое гидравлическое сопротивление, поэтому могут применяться в системах водяного отопления с естественной циркуляцией.Подобный аппарат состоит из вертикального цилиндрического резервуара, кожуха, газовой горелки с запальником и газоотводящим устройством. Между резервуаром и кожухом находится изоляция, в качестве которой используют стекловату.Непосредственно над выходным отверстием жаровой трубы имеется тягопрерыватель. В нижней части — горелка низкого давления с закрепленнымна кронштейне запальником. Он имеет два языка пламени, один из них служит для зажигания основной горелки, а другой нагревает спай термопары.Устройство оснащено автоматическими системами безопасности и регулирования.Водонагреватель запускают в работу только после заполнения его водой. Для этого открывают любой из водоразборных кранов горячей воды и проверяют, вытекает ли вода из него под напором.Затем отвинчивают кран на газоходе, подносят зажженную спичку к запальнику и открывают кран. Через несколько минут кнопку электромагнита оттягивают до отказа (оставляя ее на прежнем месте). Если запальник горит, открывают кран основной горелки и зажигают ее. В случае, когда горелка не горит, а запальник тухнет, его снова поджигают только через 2-3 мин.Запустив водонагреватель, закрывают дверцу и проверяют наличие разрежения в дымоходе. Для этого туда вводят зажженную спичку. Если в дымоходе нет разрежения, пользоваться устройством нельзя.Терморегулятор прекращает подачу газа, когда вода нагревается до определенной температуры. Работа возобновляется при снижении температуры на 5-10 °С. Установить необходимую температуру можно посредством вращения правой нижней гайки блока автоматики. Так, при повышении гайку поворачивают вверх, а при понижении — вниз.Для того чтобы выключить водонагреватель, следует закрыть кран запальника и кран основной горелки. После этого завинтить кран на газопроводе перед прибором.Самым качественным прибором в настоящее время считается АОЖВ-9.Прибор представляет собой напольный металлический шкаф с откидными крышками. Его передняя крышка открывает доступ для управления. Сверху «шкаф» накрывается теплоизолирующей крышкой с экраном. На задней стенке водяной рубашки теплообменника имеется дымовой короб. На нем находится шибер, предназначенный для изменения направления движения газов.Прибор имеет ряд преимуществ перед остальными теплогенераторами.Он отличается высокой теплоотдачей, не допускает возникновения холодных и горячих участков в квартире, равномерно распределяет тепло по всему помещению.Наконец, аппарат легко очищается от нагара и сажи. Для этого достаточно снять крышку камеры сгорания и с помощью скребка удалить грязь.Смешанные отопительно-варочные теплогенераторыВ небольшом частном доме или на даче можно установить котел для водяного отопления и плиту для приготовления пищи.Плита и обогревательное устройство работают отдельно друг от друга, т. к. оснащены самостоятельными топливниками и дымоходами.Выгоднее и удобнее использовать приборы со смешанной конструкцией.Они представлены в виде водяных коробок и змеевиков, которые встраиваются в дымоход печи или плиты.Теплогенератор работает на твердом топливе, и пригоден он не только для обогрева помещений площадью 50 мг, но и для приготовления еды.Генератор выполнен в виде прямоугольной тумбы с эмалированными боковыми поверхностями.Состоит такой механизм из сборной топки, задней и боковых стенок, сварного трубчатого теплообменника, водогрейного бочка, духовки и настила. Последний разделен на две плиты, выполненные из чугуна. Внизу находятся специальные ящики для хранения топлива.Движение газов двухтопочной системы можно регулировать в зависимости от времени года.Зимой газы пускаются в дымообороты, не попадая в духовку, а летом после духовки направляются в дымовую трубу, минуя дымообороты.Отопительную и варочную части можно использовать как вместе, так и раздельно, что очень удобно в любых условиях. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

<index>

Сегодня пользователям предлагается много вариантов для обустройства систем отопления. Каждый тип отличается особенностями, имеет достоинства и недостатки. Среди новых технологий выделяются теплогенераторы для воздушного отопления, которые упрощают процесс и удешевляют расходы на отопление. Рассмотрим виды, принцип работы приборов.

Виды и типы теплогенераторов для воздушного отопления

Основная задача приборов – обеспечение прямой подачи теплоносителя, прогретого до нужной температуры. Являясь хорошей альтернативой обычным котлам отопления, теплогенераторы также требуют сжигания топлива для нагрева теплоносителя.

Различаются агрегаты по типу применяемого сырья для горения:

1. Газовый теплогенератор. Популярный вид оборудования, сырьем для которого выступает сжиженный газ. Преимущества в высокой степени сжигания без остатка продуктов горения – по степени экологичности газ превосходит все прочие виды сгораемого топлива. КПД 91%, считается самым высоким среди теплогенераторов. Выпускаются приборы с закрытым и открытым теплообменником. Закрытые типы приборов считаются более безопасными, но и стоят дороже.
2. Дизельный теплогенератор. В качестве сырья применяется дизельное топливо или керосин. Различаются по виду форсунки, способу подачи топлива – капельному или распылительному. Последний вариант обеспечивает равномерное распыление топлива по всей камере сгорания.
3. Универсальный агрегат. Работает на любых видах растительных, животных жиров, отработанных маслах и дизельном топливе. Чаще всего приборы теплогенераторы используются в промышленных условиях, где нужен процесс переработки остатков и утилизации масел, жиров. Мощность агрегатов ниже, после сгорания сырья остается шлак, поэтому приборы оборудованы двумя емкостями сгорания, чтобы не прерывать процесс работы при очистке одной камеры – в это время горение производится в другой.
4. Твердотопливные теплогенераторы. Конструкция представляет собой сочетание традиционной печи и дизельного или газового агрегата. Прибор оснащен камерой закладки топлива с дверцей, колосниками. Сырьем могут выступать дрова, уголь, пеллеты и прочее твердое топливо. КПД генераторов до 85%, но следует учитывать большие размеры, а также необходимость очистки камеры сгорания от шлаков.
5. Вихревые агрегаты. Приборы работают на антифризе или воде, которые нужны для преобразования электроэнергии в тепловую энергию.

Преимущества и недостатки использования теплогенераторов

Реклама

Специалисты отмечают широкий ряд плюсов применения агрегатов:

• системы отопления с применением воздуха в качестве теплоносителя считаются самыми безопасными и экологичными;
• оборудование не подтекает, не промерзает при понижении температурного режима;
• нет промежуточного теплоносителя;
• небольшие расходы на покупку топлива, обслуживание прибора при высоком уровне выработки тепловой энергии;
• один прибор может выполнять несколько функций – обогрев, вентиляцию, кондиционирование воздуха в помещении;
• быстрый прогрев комнаты;
• возможность подачи теплого воздуха в отдельные зоны или по всему помещению;
• нет областей с повышенной опасностью прогрева – около радиаторов, печей;
• простота монтажа/демонтажа;
• возможность перемещения устройства;
• универсальность размещения – агрегаты фиксируются на полу, стенах, подвешиваются к потолочной плоскости;
• невысокая стоимость оборудования;
• возможность обогрева помещения любого назначения, площади.

Все приборы выполняются с защитой элементов от коррозии, порчи. Дополнительным плюсом является отсутствие препятствий в перемещении теплоносителя. Чтобы обеспечить полноценный прогрев помещений, нужно устанавливать теплогенератор в помещении или той части, которая нуждается в прогревании.

Рекомендуем к прочтению:Паровое отопление своими руками и котлы для частного дома

Минусы в энергозависимости системы. При отключении электропитания схема не функционирует, поэтому для зон с перебоями подачи питания теплогенераторы не рекомендованы. Также следует брать в расчет, что при повышении требований к мощности генераторов увеличивается цена приборов.

Виды газовых теплогенераторов

Рассматривая воздухонагреватель газовый для воздушного отопления, следует знать различия и особенности приборов. Различаются мобильные, стационарные устройства. Стационарные могут быть напольными и подвесными.

Переносные модели не так популярны из-за необходимости приобретения газовых баллонов, поэтому применение мобильных изделий показано в крайних случаях, например, при отключении отопления в комнате в периоды резкого снижения температуры. Также мобильные газогенераторы могут стать основным видом отопительных приборов в регионах с мягкими зимами.

Стационарные приборы пользуются широкой популярностью и применяются для отопления жилых, офисных, производственных помещений. Напольные газонагреватели для отопления бывают горизонтальными и вертикальными, настенные могут монтироваться как изнутри, так и снаружи помещений.

Совет! Напольные агрегаты удобнее применять для прогревания небольших помещений и устанавливать в зоне входа. Если комната не отличается высотой потолков, то используются горизонтальные устройства, для высоких помещений подойдут вертикальные изделия.

Устройство газовых теплогенераторов

Прибор состоит из основных и вспомогательных узлов, необходимых для подогрева теплоносителя до нужной температуры.

Рекомендуем к прочтению:Система воздушного отопления в частном доме и производственных помещениях

Конструкционно воздушный теплогенератор газовый выглядит так:

1. Вентилятор. Нужен для транспортировки потоков нагретого воздуха для отопления и забора отработанных масс из системы, с последующим выводом вверх.
2. Газовая горелка. Обеспечивает сгорание топлива для подогрева теплоносителя.
3. Камера сгорания. В ней сырье сгорает без остатка с минимальным объемом углекислого газа.
4. Теплообменник. Необходим для осуществления процессов теплообмена между воздухом в комнате и теплогенератором, а также для защиты оборудования от перегрева.
5. Воздуховоды. Системы применяются для транспортировки теплоносителя в комнаты.

На заметку! Прибор работает беспрерывно, прогрев осуществляется циклами – охлажденный воздух забирается и отправляется к нагревательному элементу, откуда снова поступает по воздуховодам. Срок службы зависит от условий эксплуатации и технических характеристик агрегата.

Применение прибора обеспечивает плавный и равномерный прогрев помещения, сам процесс работы осуществляется поэтапно. Сначала холодный воздух притягивается вентилятором и перемещается к нагревательному элементу, затем теплоноситель подается в теплообменник и распределяется по трубопроводам подачи тепла посредством применения воздушных клапанов. Подается теплоноситель в помещения через решетки, к которым подведены воздуховоды.

Расчет и выбор газового генератора

Выбирая агрегат воздушного отопления нужно учитывать размеры теплообменника. Стандартом считаются параметры, где теплодержатель на 1/5 часть больше размеров горелки.

Мощность прибора рассчитывается по формуле P=V x ΔT x K/860, где:

• V в м3 – это площадь строения, которую нужно отапливать;
• ΔT в ⁰С обозначает разницу показателей температуры воздуха в помещении и за окном;
• K обозначает теплоизоляцию дома, число подбирается по справочнику с учетом утепления помещения;
• 860 является коэффициентом переведения килокалорий в кВт.

После подсчета значений, искомая цифра обозначает мощность агрегата, а смотреть показатель нужно в техническом паспорте на оборудование. Также потребуется обустроить систему непрерывной подачи воздуха в теплонагреватель, для чего оборудуется вентиляционная конструкция.

Совет! Если в помещении есть проблемы с обустройством вентиляции, рекомендуется устанавливать навесной генератор с забором воздуха сразу с улицы.

</index>Используемые источники:

• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/gazovye-teplogeneratory-dlya-vozdushnogo-otopleniya.html
• https://otoplenie-doma.org/gazovye-teplogeneratory-dlya-vozdushnogo-otopleniya.html
• http://sdelatotoplenie.ru/vozdushnyj-obogrev-gazovym-teplogeneratorom.html
• https://usamodelkina.ru/321-heat_generators_fo__private_houses_and_apartments.html
• https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/parovoe-vozdushnoe/teplogeneratory-dlya-vozdushnogo-otopleniya.html
