Бесперебойник для насоса отопления источник питания для циркуляционного насоса, критерии выбора

Автономные системы отопления могут работать без циркуляционного насоса, а могут иметь один или более таких устройств. Циркуляционный насос обеспечивает нормальное движение теплоносителя по трубам отопительной системы и препятствует её застаиванию.

При отключении сетевого напряжения в результате аварии или по другой причине, отключение насоса в зимнее время может поставить под угрозу работоспособность всей системы отопления и даже привести к серьёзной аварии. Исходя из этого, источник бесперебойного питания для циркуляционного насоса отопления должен являться обязательной частью системы.

Содержание:

Принцип действия и конструкция ИБП

Источник аварийного энергоснабжения, в зависимости от конструкции, может выполнять следующие функции:

Автоматическое переключение на питание от аккумулятора;
Преобразование постоянного напряжения 12В в переменное 220В;
Фильтрацию сетевых помех;
Стабилизацию сетевого напряжения.

Переход питания циркуляционного насоса на аккумулятор, инвертирование напряжения и фильтрацию от импульсных помех выполняют все ИБП, а стабилизацию осуществляют только устройства, оборудованные соответствующим блоком.

Отечественные ИБП. Большой ассортимент инверторных источников бесперебойного питания для котлов и насосов отопления представлен отечественной компанией «Энергия», положительные отзывы о продукции которой вы можете без труда найти на просторах интернета. Ознакомиться с продукцией компании вы можете на сайте официального представителя Энергия.ру.

В системах электроснабжения могут использоваться следующие модели аварийных источников питания:

Резервные ИБП;
Линейно-интерактивные;
ИБП с двойным инвертированием.

Резервные

Аварийные источники в нормальных условиях обеспечивают электропитание потребителя непосредственно от сети, а при её отключении осуществляют автоматический переход на аккумулятор. Постоянное напряжение с аккумулятора сначала поступает на преобразователь напряжения, где оно становится переменным и повышается до 220 вольт. Сетевое напряжение не стабилизируется, а чтобы блокировать сетевые импульсные помехи, в устройстве используется пассивный фильтр.

Линейно-интерактивные

Линейно-интерактивный блок резервного питания имеет одно существенное отличие. В нём для выравнивания напряжения сети используется простой стабилизатор. Он выполнен по схеме с использованием автотрансформатора, где при изменении напряжения на входе электронный коммутатор подключает соответствующие обмотки. Схема стабилизации позволяет получить на выходе напряжение лишь немного отличающееся от номинального. Преобразователь напряжения и фильтр в этом устройстве так же имеются.

Инверторные

Источник питания с использованием двойного инвертирования представляет собой конструкцию принципиально отличающуюся от двух предыдущих. В этом устройстве сетевое напряжение выпрямляется, при этом часть энергии запасается в батарее конденсаторов. Во втором инверторе происходит вторичное преобразование постоянного тока в переменный ток.

Конденсаторы выполняют двойную функцию. Если напряжение слишком велико, то в них хранятся её излишки, а в случае снижения напряжения, нехватка восполняется накопленной энергией.

Всем процессом преобразования управляет микроконтроллер с кварцевым генератором, что обеспечивает высокую точность не только напряжения, но и частоты. Каждый бесперебойник для циркуляционного насоса отопления содержит в своей конструкции зарядное устройство для подзарядки аккумуляторной батареи.

Отечественные ИБП. Большой ассортимент инверторных источников бесперебойного питания для котлов и насосов отопления представлен отечественной компанией «Энергия», положительные отзывы о продукции которой вы можете без труда найти на просторах интернета. Ознакомиться с продукцией компании вы можете на сайте официального представителя Энергия.ру.

Преимущества и недостатки различных типов ИБП

Идеального источника аварийного питания не существует, и каждая модель обладает своими достоинствами.

У резервного источника они следующие:

Высокий КПД;
Малый уровень шума и тепловыделения;
Самая низкая стоимость.

Недостатки резервного источника питания:

Большое время переключения;
Искажённая форма напряжения на выходе;
Отсутствует возможность коррекции амплитуды и частоты.

Параметры линейно-интерактивного источника несколько лучше:

Высокий КПД;
Отсутствие шумов;
Стабилизация напряжения с использованием автотрансформатора.

Минусы:

Длительное время переключения;
Низкая точность;
Форма напряжения приближена к трапеции;
У низкобюджетных моделей наблюдается отклонение по частоте.

Предлагаем вам посмотреть хороший видеоролик о видах и критериях выбора ИБП для котлов отопления и циркуляционных насосов:

<center></center>Инверторные ИБП. Система аварийного электропитания с двойным инвертированием обладает целым рядом несомненных достоинств, которые ставят эту конструкцию на лидирующее место.

Плюсы:

Работа в широком диапазоне сетевого напряжения;
Высокая точность стабилизации;
Отсутствие времени на переключение;
Точное соответствие частоты;
Отсутствие любых помех на выходе;
Идеальная форма напряжения.

Минусы:

Высокая стоимость;
Постоянный шум от вентилятора.

Бесперебойник для насоса отопления должен обладать одним очень важным параметром – это синусоидальная форма сигнала на выходе. Если сигнал имеет форму меандра, трапеции или ступенчатой синусоиды, электродвигатель насоса будет работать в тяжёлом режиме, что в конечном итоге приведёт к необратимым последствиям и замене двигателя. Чёткую синусоиду выдаёт источник, выполненный по схеме с двойным преобразованием. В некоторых случаях можно использовать ИБП резервного типа. Это допустимо, когда напряжение питания отключается крайне редко и практически постоянно насос системы отопления работает от сети.

Критерии выбора резервного источника питания

Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:

Мощность;
Ёмкость аккумуляторной батареи;
Время допустимой автономной работы;
Возможность использования внешних батарей;
Разброс входного напряжения;
Точность напряжения на выходе;
Время перехода на резерв;
Искажения напряжения на выходе.

Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.

Определение требуемой мощности ИБП

Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.

Например, мощность насоса (Р) равна 90W, а Cos ϕ 0,6. Полная мощность вычисляется по формуле:

Р/Cos ϕ

Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.

В итоге мощность ИБП для циркуляционного насоса отопления будет равна:

P/Cos ϕ*3

В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.

Емкость батарей

Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства. Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.

Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:

Входное напряжение

Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.

Напряжение на выходе и его форма

Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.

Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.

При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:

Температура в помещении должна соответствовать величинам, указанным в документации;
В помещении не должно быть паров едких реагентов и горючих жидкостей;
Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.

Модели ИБП

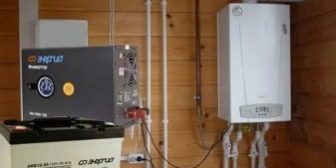

Энергия ПН-1000 представляет собой мощный источник резервного питания. Благодаря встроенному стабилизатору, устройство обеспечивает номинальное напряжение на выходе при изменениях сетевого напряжения в пределах 120-275 вольт. Форма сигнала в виде гладкой синусоиды прекрасно подходит для питания реактивной индуктивной нагрузки, какой является электродвигатель насоса отопительной системы. Энергия ПН-1000 вместе с аккумулятором Delta DTM 12100L на 100А/ч обеспечивает бесперебойное питание для насоса отопления мощностью 150Вт в течение 8 часов. Устройство имеет встроенный фильтр сетевых помех, информационный дисплей и интерфейс RS-232.

Этот и другие стабилизаторы напряжения для отопительной системы от компании Энергия вы можете найти на сайте официального представителя компании Энергия.ру.

<center></center>Компактный источник аварийного питания Теплоком 222/500 предназначен для применения в отопительных газовых системах. Это простое устройство с однофазным стабилизатором релейного типа обеспечивает работу с нагрузкой, не превышающей 230 Вт.

Универсальный стабилизатор Скат ST 1515 обеспечивает напряжение 220 В при колебаниях сети от 145 до 260 В и значении частоты 50 Гц ± 1 %. Если величина напряжения превышает указанные параметры, нагрузка будет отключена автоматически.

Подводим итоги

На основании эксплуатационных требований к электродвигателям насосов систем отопления ИБП должен обеспечивать следующие параметры:

Форма напряжения – гладкая синусоида;
Запас по мощности – не менее 20%;
Автоматическое отключение нагрузки;
Минимальное время переключения на резерв.

Кроме того, устройство должно работать в определённом диапазоне температур, иметь устройство индикации режимов и физических величин.

С этим читают:

Промышленный стабилизатор напряжения: по каким критериям делать выбор?Стабилизатор напряжения для газового котла: виды, критерии выбора и расчет мощностиПравильные критерии выбора ИБП с двойным преобразованиемСтабилизаторы напряжения для дома: отзывы, какой лучше и по каким критериям делать выбор<center>Понравилась статья? Поделись с друзьями в соц сетях!</center><index>

Важной частью процесса строительства частного дома является обустройство системы отопления. Жить в неотапливаемом коттедже в зимнее время невозможно. ИБП для циркуляционного насоса позволяет электронике работать непрерывно. Оборудование, снабженное дополнительным источником питания, функционирует даже при возникновении аварийных ситуаций.

Резервная система питания с ИБП.

Что представляет собой бесперебойник?

Источник бесперебойного питания для циркуляционного насоса — прибор, обеспечивающий постоянное поступление электрической энергии. При снижении сетевого напряжения устройство начинает работать от одной или нескольких батарей.

Бесперебойник состоит из таких компонентов:

Стабилизатор для котла. Позволяет предотвратить поломку оборудования при перепадах напряжения.
Аккумулятор. Накапливает электрическую энергию, отдавая ее в случае отключения от сети.
Преобразователь. Превращает постоянный ток 12 В в переменный с напряжением 220 Вольт.
Фильтр. При наличии импульсного преобразователя блокирует помехи.
Индикатор контроля заряда. Позволяет не допускать критичного разряда или перезаряда устройства.

Внешний вид и конструкция ИБП для циркуляционного насоса.

Разновидности бесперебойных источников питания

По принципу работы источники питания делятся на такие виды:

Резервный ИБП с внешней аккумуляторной батарей. Чем выше количество внешних источников, тем дольше проработает устройство.

Резервные. Если погрешность напряжения лежит в пределах нормы, устройство работает от сети. При превышении допустимых значений прибор начинает питаться от аккумулятора. Получаемый от батареи ток попадает в инвертор, где его напряжение повышается до 220 В. Поступающая от сети электроэнергия проходит через фильтр, блокирующий импульсные помехи и короткие выбросы. График изменения напряжения отличается от классической синусоиды, требуемой для питания асинхронных двигателей.
Линейно-интерактивный. Бесперебойник отличается более сложным строением. В электроцепь входят те же узлы, которые присутствуют в резервном источнике. Однако конструкция включает стабилизатор, сглаживающий перепады напряжения. Деталь имеет вид трансформатора с переключающимися обмотками. Это помогает расширить диапазон входного напряжения. Некоторые недостатки, свойственные предыдущему типу, все же присутствуют.
Двухэтапного преобразования. Конструкция прибора сильно отличается от строения предыдущих типов бесперебойников. В таких устройствах ток проходит двойное преобразование. Напряжение попадает в фильтр, откуда перенаправляется в первый преобразователь. Здесь стабилизируется мощность, ток выпрямляется и подается в аккумулятор. При прекращении питания от сети батарея активируется моментально. Она соединена со входом инвертора. Здесь постоянное напряжение превращается в переменное.

: Внешний вид резервного ИБП

: Схема резервного ИБП

: Внешний вид линейно-интерактивного ИБП

: Схема линейно-интерактивного ИБП

: Внешний вид ИБП с двойным преобразованием

: Схема ИБП с двойным преобразованием

Как выбрать бесперебойник для насоса отопления?

При приобретении блока аварийного питания учитывают мощность, время работы от батареи, возможность внедрения дополнительных батарей, время перехода к работе от аккумулятора.

Выбор по типу

Наиболее подходящими для питания отопительного оборудования характеристиками обладают ИБП с двойным преобразованием. Они выдают стабильное напряжение, сглаживают перепады, блокируют высокочастотные помехи. Инверторные бесперебойники поддерживают работу котлов, снабженных сложными электронными модулями.

Единственным недостатком считается повышенный уровень шума, издаваемого кулерами.

Линейные ИБП имеют низкую стоимость. Такие устройства не стабилизируют поступающее от сети напряжение. Резкое изменение параметров тока может вывести отопительное оборудование из строя. Однако линейные источники отличаются наиболее высоким КПД.

По мощности

Нужный параметр указывается в техническом паспорте насоса. Значение умножают на 3 и получают требуемую мощность ИБП. Необходимость выполнения этого действия объясняется реактивной нагрузкой насоса. В момент включения прибор потребляет в 2-3 раза больше тока. Поэтому при расчете предусматривают запас мощности.

Емкость аккумуляторов

Недорогие модели могут работать в автономном режиме не более 5 часов. Встроенные аккумуляторные батареи накапливают мало заряда. Если отключения электроэнергии случаются регулярно, выбирают ИБП с параметром более 100 А. Питающийся от такого прибора насос может функционировать 12-24 часа.

Рекомендованный тип АКБ — необслуживаемый гелевый. В таком случае пользователю не придется следить за уровнем электролита.

Погрешность входного и выходного напряжения

Чем меньше выходная погрешность, тем ниже вероятность выхода отопительного оборудования из строя. Рекомендованное значение — не более 5%. Наибольшие отклонения обнаруживаются на входе. Для питания насоса выбирают бесперебойник, воспринимающий широкий диапазон входного напряжения (180-250 В).

Как сделать бесперебойник для насоса отопления своими руками?

При наличии нужных навыков собрать прибор самостоятельно можно. Устройство создается на основе инвертора. Специальный фильтр помогает получить ровную синусоиду. Превратить ступенчатое напряжение в постоянное помогает преобразователь.

Для получения более точных параметров при сборке ИБП соблюдают такие правила:

Автомобильные АКБ не используют. Минимальная емкость заряженной батареи должна превышать 100 А*ч.
При регулярных длительных отключениях электроэнергии в систему встраивают генератор. Отопительное оборудование приобретает 2 режима работы. Днем оно функционирует, питаясь от генератора, ночью — от ИБП.
Для увеличения длительности автономной работы подключают 2-5 батарей одинаковой емкости. При параллельном соединении увеличивается емкость, напряжение не повышается. При последовательном подключении все происходит наоборот.
Аккумуляторные батареи не устанавливают близко друг к другу. Детали размещают в котельной с нормальной температурой воздуха. При нагревании или охлаждении батареи быстро выходят из строя.

Основные типы источников бесперебойного питания

Этот вид ИБП оснащен функцией стабилизации и разделяется на подклассы:

Линейные

ИБП работающие по системе Bypass. Входное напряжение сразу преобразуется в постоянное, с помощью выпрямителя. Затем, имея на входе резервный блок аккумуляторных батарей, в дело включается обратный преобразователь (см. иллюстрацию).

На выходе всегда стабильные параметры напряжения, резервная система как бы не замечает падения напряжения. Основное преимущество – у таких ИБП отсутствует понятие «время переключения на резервное питание». Оно есть всегда.

Недостатки: относительно малый КПД (потери на двойное преобразование, которое присутствует всегда) и повышенный износ аккумуляторных батарей. Кроме того, такие устройства относительно дороги.

Линейно интерактивные

Источники бесперебойного питания являются компромиссным решением между недорогими и неэффективными резервными схемами, и неэкономичными линейными. По сути, это устройство два в одном. На входе установлен стабилизатор напряжения (как правило, на основе автотрансформатора).

Когда его схема не справляется с разбросом параметров, либо входное напряжение вовсе отключается, интерактивный ИБП коммутирует переключатель на преобразователь напряжения, работающий от аккумуляторов.

В этом и есть основной недостаток устройства: для переключения требуется время, пусть и небольшое – несколько миллисекунд. Это создает дополнительную нагрузку на двигатель насоса и схему контроллера котла.

Что такое источники бесперебойного питания и зачем они нужны

Современные отопительные котлы управляются микроконтроллером, которому необходимо электропитание. Кроме того, требуется постоянное питание двигателя насоса.

Если управляющий модуль может поддерживать функции от небольшого аккумулятора, или вообще временно отключиться, то циркуляция теплоносителя прекратится.

Многие модели котлов самостоятельно управляют насосом: то есть, его установка в трубу с теплоносителем является штатной. С точки зрения ИБП – не имеет значения, как работает система: синхронно, или оборудование включается само по себе.

Его задача – не допустить потери управления котлом и насосом при отключении основного энергоснабжения.

Для чего нужен ИБП

Современные системы обогрева оснащены приборами, которые работают от электрического тока. Это касается как котлов с электронным блоком управления, так и обычных насосов. Соответственно, при прекращении электрификации контур работать перестает, так как в нем отсутствует циркуляция теплоносителя. Это серьезная проблема для регионов, где часто бывают отключения питания. Также не редкость веерные отключения в дачных кооперативах, особенно в зимнее время. Чтобы не попасть в ситуацию, когда риск размораживания становиться реальным можно:

собрать гравитационный контур;
снабдить систему обогрева аварийным источником питания.

В качестве альтернативного источника питания могут выступать:

электрический аккумулятор;
генератор.

Если остановить свой выбор на аккумуляторах, то в обязательном порядке между источником питания и прибором должен быть установлен специальный прибор, который является неким посредником. Напрямую накинуть провода не получится. Чтобы использовать генератор нужно ставить стабилизатор напряжения. В итоге, стоимость генератора со стабилизатором будет сильно превышать цену аккумуляторов с источником бесперебойного питания (ибп для насоса отопления и котла).

Как вы понимаете гравитационный контур – это вчерашний день и многие владельцы такого обогрева устанавливают на него насос. Что же касается герметичных контуров, то циркуляция в нем самотеком невозможна априори, только при помощи нагнетателя. Значит, единственный приемлемый выход — это установить аварийный ибп для насоса отопления. В народе именуемый «безперебойником».

Во-вторых, все современные котлы, даже твердотопливные, завязаны на электросети. Отсюда выходит, что установка ибп для циркуляционного насоса отопления осуществляется в контурах с твердотопливными нагревателями без электронного блока.

Разновидности ИБП

Схема подключения насоса теплого пола.

Источники бесперебойного питания существуют нескольких типов.

Линейный ИБП является представителем самой простой модели этих устройств. В нем нет стабилизатора напряжения. При отключении от электросети прибор самостоятельно подключается к питанию от аккумулятора.

Линейно-интерактивные ИБП оснащены простым стабилизатором напряжения. При подключении к аккумулятору на выходе образуется чистая синусоида, имеющая параметры 220В, 50 герц.

Бесперебойник двойного преобразования имеет систему стабилизации напряжения и возможность подключения к генератору.

Линейно-интерактивные приборы имеют меньшее внутреннее напряжение. Для их работы достаточно от 1 до 4 аккумуляторов. Такие системы самостоятельно осуществляют контроль уровня заряда аккумуляторов. При остаточной емкости 20% нагрузка от аккумуляторов отключается. В случае возникновения перебоев в электроснабжении приборы переводят питание на аккумуляторы. При возобновлении электроснабжения от магистральной сети все системы подключаются к ней.

Для обеспечения бесперебойной работы энергонезависимого котла подойдут маломощные инверторы CPS с индексами 2000 EI, 1500 PIE, 1000 EI, 1000 E, 600 E. Энергозависимый котел лучше комплектовать инверторами CPS с индексами 7500 PRO, 5000 PRO, 3500 PRO.

ИБП-технология

Бесперебойные системы, которые постоянно направляют мощность, необходимую для подключения оборудования, через выпрямитель и инвертор, известны как источники бесперебойного питания с двойным преобразованием.

Такие устройства преобразуют переменный ток в постоянный ток, а затем преобразуют постоянный обратно в переменный ток для питания подключенного оборудования. Этот способ эффективно защищает сеть переменного тока, отфильтровывая линейные шумы и другие аномалии. Дополнительное преимущество такой технологии заключается в непрерывности работы оборудования.

Технологические усовершенствования привели к существенному повышению эффективности, что придает этой технологии некоторые преимущества по сравнению с другими типами устройств.

Схема ИБП

Что представляет собой резервный источник электроэнергии

В отличие от газовых котлов устаревшей модификации, современное оборудование:

работает экономнее и безопаснее;
обладает возможностью регулирования и отслеживания температурных режимов благодаря автоматике;
комплектуется насосами, посредством которых происходит циркуляция теплоносителя в трубах.

Но все эти удобства находятся в зависимости от бесперебойного электрического питания газовых котлов, в связи с чем и требуется резервный источник. В момент отключения тока блок берет на себя функции временного обеспечения оборудования электричеством, преобразуя с помощью инвертора постоянный ток в переменный.

ИБП для котлов состоит из нескольких основных элементов. Это:

аккумуляторные батареи;
инвертор;
зарядное устройство;
контрольный узел, не допускающий полного разряда резервного источника;
стабилизаторы (не всегда).

Батареи в бесперебойнике соединяются определенным образом. В них аккумулируется постоянный ток малого напряжения. Мощные модели ИБП могут иметь до 12 накопителей. В случае запуска бесперебойного источника инвертор преобразует постоянный ток в переменный. В результате, на выходе появляется требуемое напряжение. Котел и насосы, в этом случае, продолжают работать в штатном режиме.

Принцип работы

Источник бесперебойного питания прост, а схему его работы сможет понять даже школьник. Блок подключается непосредственно к бытовой электрической сети с одной стороны, а с другой – к газовому котлу и циркуляционному насосу. При поступлении электроэнергии напряжением 220В из централизованной сети происходит подзарядка аккумулятора бесперебойника. Одновременно с этим, электричеством запитывается котел и насосы.

После полной зарядки аккумуляторов, некоторые модели приборов автоматически отключаются, давая возможность электричеству напрямую поступать к оборудованию. В момент обесточивания сети ИБП самостоятельно включается, а инвертор начинает преобразовывать постоянное напряжение в переменное. Результат – отопительная система работает без остановок. После появления электричества автоматика источника бесперебойного питания переводит прибор в режим зарядки. В ИБП другого типа транзитная линия отсутствует, а инвертор трансформирует напряжение на постоянной основе, чем обеспечивается стабильность работы и отсутствие скачков.

Принцип работы источника бесперебойного питания

По умолчанию принимаем, что насос работает от напряжения 220 вольт. Любые модели ИБП должны иметь на выходе именно такие параметры. То есть, электронная схема, получая питание от резервного источника (например, аккумуляторных батарей), преобразует постоянное напряжение в переменное, поднимая потенциал до требуемых 220 вольт.

Кроме того, что ИБП обеспечивает работу «подшефной» электроустановки, он обязан поддерживать резервные источники энергии (аккумуляторы) в работоспособном состоянии.

То есть, при нормальной подаче электроэнергии, батареи должны заряжаться. Схема хорошего «бесперебойника» не только вырабатывает необходимый ток заряда, но еще и следит за состоянием батарей.

В примитивной схеме управления устанавливается порог срабатывания: обычно в процентном отношении к номинальному напряжению: 220 вольт. Допустим, централизованное энергоснабжение низкого качества, и значение регулярно выходит за пределы «коридора».

Схема управления добросовестно переводит питание котла и насоса в автономный режим, не нарушая установленных выходных параметров. В этом случае АКБ довольно быстро разрядятся, и времени на восстановление емкости не хватит. Так работают резервные блоки.

Варианты разновидностей и принцип действия

Все источники бесперебойного питания для подключения котлов отопления подразделяются на несколько основных видов, отличных по конструкции, а, соответственно, и по принципу функционирования:

</ul></ul>

Off-line или резервные устройства. Основа их действия заключается в постоянной подаче сетевого напряжения непосредственно на отопительное оборудование. В случае, когда происходит заметное снижение данного параметра сети, бесперебойник питания для котла отопления включается в работу, в результате чего потребитель переходит на подпитку от батареи.
Line-interactive аппараты работают более эффективно, что выражается в способности регулировать подаваемое на выход напряжение.
On-line устройства обеспечивают бесперебойное питание для котлов системы отопления, подавая требуемое значение напряжения оборудование от аккумулятора. В данном случае входное сетевое напряжение подходит к батарее, заряжая ее.

Основные узлы отопительного оборудования: циркуляционные насосы, автоматизированные элементы управления, горелки. Плата управления является высокочувствительным оборудованием, которое при любых скачках напряжения легко выведет из строя всю систему. Если учесть, что зачастую такая причина поломки техники не является основанием за обращением в сервисный салон по гарантии, то приоритетность покупки такого устройства, как бесперебойник для насоса отопления и автоматики, очевидна.

Смотрим видео, немного о типах и видах ИПБ:

Не мене важно учесть особенности работы циркуляционного насоса, для нормальной работы которого необходимо подавать напряжение с чистой синусоидой. Это объясняется тем, что разного рода искажения в лучшем случае приведут к потере эффективности работы, а в худшем – к выходу техники из строя

Дополнительно к тому, если был выбран неподходящий бесперебойник для насоса отопления, по мере функционирования техники будет отмечаться снижение мощности, что в последствие приведет к нагреву. Самый худший исход данной ситуации – быстрый износ двигателя насоса.

</ol>

Система отопления в которой происходит принудительная циркуляция вещества переносящего тепло хороша всем, но есть один нюанс — это зависимость от электричества. Есть электричество — насос работает, электричества нет — нет и отопления. Кроме того, во время отключения электричества котел перестает работать, а частые сбои приводят к поломкам звеньев теплосети. Для того чтобы обезопасить свою технику от этих проблем необходимо приобрести источник бесперебойного питания (ИБП).

Для чего нужен ибп?

В зависимости от стоимости ибп могут выполнять различные функции. Задача простых бесперебойников в том, что они должны поддерживать работу системы при отключении питания в течение некоторого времени. Более сложные и дорогие модели еще и выравнивают напряжение, выполняя работу стабилизатора. В ибп соединены инвертирующий элемент, источник питания (аккумулятор или несколько аккумуляторов), а также стабилизатор.

Принцип работы ибп

Как было сказано выше, ибп — это комплексное устройство. Его принцип работы основан на том, что при постоянном потоке электричества он просто выравнивает напряжение (при наличии скачков), а также очищает его от импульсных и электромагнитных помех. Иными словами, в это время бесперебойник обеспечивает циркуляционный насос качественным электричеством. В момент, когда электричество внезапно отключается, ибп включает инвертор, который преобразует ток из аккумулятора в переменный и насос работает от него. Когда электричество опять появляется, инвертор отключается и батарея начинает заряжаться, а циркуляционный насос работает уже напрямую от сети.

Встроенный стабилизатор предназначен не только для защиты устройства от перепадов напряжения, но и для защиты аккумулятора. Сетевой фильтр нужен для очистки тока от импульсных и электромагнитных помех.

Достоинства ибп для циркуляционного насоса отопления очевидны:

защита приборов, зависящих от электрической энергии, от перебоев работы сети, что увеличивает срок службы прибора;
ибп поставляет в прибор ток наилучшего качества;
обеспечение длительной автономной работы (около двух суток);
высокий коэффициент полезного действия;
тихая работа;
простота установки.

Типы ИБП

Есть два типа источников бесперебойного питания:

line interactive — ток через преобразователь сразу подается на выход, батарея подключается в случае отключения электричества, поэтому происходит микрозадержка в работе;
on-line (система двойного преобразования) — ток подается на выход, пройдя двойное преобразование перед аккумулятором и после него, то есть во время отключения электричества не происходит никаких прерываний в циркуляции.

На первый взгляд кажется, что очевидными преимуществами обладает ибп первого типа, но это не совсем так.

Да, on-line бесперебойник обеспечивает непрерывную работу, но во время двойного преобразования происходит выделения тепла из-за которого происходит потеря КПД. У ибп первого типа КПД равняется 97%, а у второго типа — 70%. К тому же выделение тепла сокращает срок службы аккумулятора.

Цена — это второй фактор. Система двойного преобразования стоит на порядок дороже, но платить больше не всего обоснованно.

Покупка on-line бесперебойника целесообразна в том случае, когда отсутствие задержек в работе системы принципиально! Например, если насос обеспечивает подачу воды в систему напольного отопления или на верхние этажи, то прекращении циркуляции воды даже на несколько милисекунд может пагубно сказаться на работе системы.

Критерии выбора бесперебойника для насоса отопления

Для того чтобы правильно выбрать ибп нужно знать на какие параметры в первую очередь следует обратить внимание.

Выходной сигнал. Многие специалисты сходятся во мнении, что оптимальный выходной сигнал должен иметь чистую синусоиду, только в таком случае можно обеспечить нужную мощность оборудования, избежать перегрева насоса и быстрого износа техники.
Количество аккумуляторных батарей и их емкость. Аккумуляторы обеспечивают длительное время работы, поэтому от их количества и емкости зависит сколько часов сможет проработать циркуляционный насос для отопления без тока в сети. Лучшим вариантом является ибп, у которого есть возможность подключения внешних батарей. Это позволит подобрать столько батарей, сколько необходимо для поддержания работы бесперебойника на протяжении необходимого времени.
Мощность ибп. Прежде чем подключить бесперебойник в систему, необходимо рассчитать суммарную мощность всех приборов этой системы с учетом пусковой мощности. Пусковой момент — это мощность, которая необходима устройству в момент запуска. Нередко бывает так, что пусковой момент требует в два раза больше мощности, чем нужно просто для работы. По этой причине очень важно учитывать не только рабочую мощность, но и пусковой момент.
Время переключения бесперебойника на АКБ. Чем быстрее ибп переключается на работу аккумулятора, тем меньший сбой происходит в работе насоса отопления. Иными словами, если время переключения занимает некоторое время, то происходит прекращение циркуляции воды в системе, а это отрицательно сказывается на работе всей системы отопления.

Подключение ИБП к системе отопления

По большому счету ничего сложного в подключении ибп к циркуляционному насосу или другим приборам в системе отопления нет. Достаточно действовать согласно инструкции и соблюдать порядок подключения.

Большинство современных ибп продаются со всеми необходимыми проводами, достаточно правильно соединить плюс с плюсом, минус с минусом, проверить надежность подключения и можно запускать.

Алгоритм подключения.

Проверка наличия всех необходимых проводов и знакомство с инструкцией.
При наличии внешних аккумуляторов соединить их с ибп.
Выбор места для установки. Лучше всего выбрать так, чтобы насос и другие приборы находились в непосредственной близости. А также нужно позаботиться о том, чтобы до ибп не могли добраться домашние животные или дети.
Насос подключается к ИБП.
Если кроме насоса будет подключаться котел или другие приборы, то они также подключаются к бесперебойнику.
Ибп подключается к сети. Аккумуляторы к сети не подключаются! Они питаются от ИБП.
Включается система и происходит проверка.

Не стоит забывать, что аккумуляторы заряжаются не мгновенно, поэтому во время проверки, прежде, чем отключить ибп от сети, чтобы проверить как работают аккумуляторы, нужно дать время для их полной зарядки. Время за которое происходит полная зарядка указывается в инструкции.

Компании производители ИБП

Имеется несколько компаний-производителей источников бесперебойного питания.

Inelt. Российская компания выпускает модели двух типов: on-line и line-interactive. Мощность устройств от 500 ВА до 60 кВА. Цены начинаются от 10 тысяч российских рублей и могут достигать 60-70 тысяч.
Eaton (США). Мировой лидер в производстве источников бесперебойного питания. Компания имеет 100-летнюю историю работы с системами питания. Выпускают комплексные решения для всех отраслей. Мощность от 500 ВА до 40 кВА. Цены начинаются от 15 тысяч российских рублей.
«Энергетические технологии» (Россия). Качественные ибп с системой двойного преобразования. Мощность от 1 до 40 к ВА.
N-Power. Российско-итальянская компания. Выпускает ибп со встроенными стабилизаторами. Некоторые модели могут обеспечить стабильную работу при напряжении от 115 до 300 В. Единственный недостаток — громкая работа вентилятора. Ценник от 13 тысяч российских рублей.

Источник бесперебойного питания — это необходимый прибор для обеспечения стабильной и надежной работы не только системы отопления, но и любого другого электрического прибора. Ибп нужен не только в сельской местности или частном секторе города, где стабильно наблюдаются скачки и перепады напряжения, но вообще в любом доме и квартире. Ведь по сути — это не только страховка на непредвиденный случай, но и устройство — которое просто улучшает качество тока, а, значит, продлевает жизнь технике.

Но следует помнить, что только правильно подобранный ибп способен выполнять задачи должным образом. А также не стоит экономить на этом приборе, потому что продешевив при покупке ибп можно заплатить в несколько раз больше при ремонте техники.

Содержание

Автономная система отопления не идеальна, поскольку зависит от постоянного обеспечения энергией. В случае постоянных отключений электричества стоит задуматься о приобретении бензиновой либо дизельной электростанции. Бесперебойный блок питания поможет справиться с кратковременным отсутствием напряжения в сети.

Функции

Функционал бесперебойного блока питания заключается в обеспечении продолжения передвижения жидкости в полости труб, что защитит оборудование от износа и появления поломки. ИБП, предназначенный для работы с насосом отопления, состоит из нескольких компонентов, помогающих поддерживать стабильную работу системы.

В резервный комплект входит:

инвертор;
набор аккумуляторных батарей (АКБ);
устройство для стабилизации напряжения.

Если произошло незапланированное отключение электричества, то система автоматически переходит на работу от инвертора. Он, в свою очередь, быстро трансформирует энергию батареи в стабильный переменный ток. Но переход на энергию от ИБП происходит не сразу, поскольку задумано плавное переключение, что помогает продолжить правильную работу системы отопления. Когда подача электричества восстановлена, происходит автоматическое отключение процесса инвертирования, и ИБП переходит в режим зарядки батарей.

С помощью стабилизатора происходит выравнивание колебаний напряжения, что создает необходимую защиту для целостности агрегата и источника энергии от батареи. Нередко продаются модели вместе с сетевым фильтром. Он считается отличным предохранителем против сигналов электромагнитного либо импульсного характера высокой интенсивности.

Бесперебойник можно установить своими руками, но для этого нужна схема подключения.

Свойства

Многие производители относят к свойствам бесшумность работы вентиляторов. Но потребители сообщают, что некоторые ИБП в процессе работы создают неприятное ощущение акустического дискомфорта. Чтобы избавиться от этой проблемы, рекомендуется менять вентилятор на мощный кулер.

Среди полезных качеств можно выделить следующие позиции:

блоки питания создают безальтернативную защиту для котлов и циркуляционного насоса от различных отключений либо непредвиденных скачков напряжения;
всегда доступна бесперебойная доставка необходимой энергии для сохранения работоспособности системы отопления;

на основе автономного потребления энергии система отопления может проработать около 48 часов;
устройство отличается простым процессом эксплуатации;
обладает компактными габаритами.

Основные характеристики

Внешне ИБП сходен с увеличенным вариантом системного блока персонального компьютера. Обычно передняя панель представлена дисплеем, часами и необходимыми кнопками. Вся полезная информация доступна на экране. На нем всегда можно посмотреть значение входного или выходного напряжения, состояние зарядки аккумулятора, силу текущего тока, а также остальные важные данные.

Смысл работы ИБП заключается в накоплении энергии в батареях для своевременной поддержки работоспособности системы отопления на непродолжительное время. После подсоединения к отопительному оборудованию происходит преобразование энергии в 220 В для хранения в аккумуляторах на основе заряда 12 В. Когда батареи заряжены, энергия транзитом поступает для работы котла и насоса. В процессе зарядки она также отдается в достаточном количестве для работы отопительной системы. Когда напряжение от сети пропадает, то начинается преобразование энергии от аккумуляторов в полноценное напряжение 220 В для работы котла и насоса.

Все работает на автоматической основе – человеку не нужно заниматься переключением рычагов или кнопок.

Обычно применяются аккумуляторы, созданные методом AGM или с применением гелевого электролита. Они подключаются с помощью последовательной установки. В стандартном наборе имеются все необходимые элементы.

В процессе подключения не рекомендуется устанавливать аккумуляторы на большом удалении от преобразователя, так как это заметно снизит уровень показателей мощности тока. Другой важный нюанс кроется в том, что ИБП заряжается значительно дольше, чем расходует запас мощности.

Виды

На рынке можно приобрести два варианта ИБП, использующихся для работы с циркуляционным насосом. Они отличаются временем переключения.

Линейно-интерактивные варианты Line-Interactive отличаются такими моментами:

переключение на работу от них происходит за 4-10 мс;
можно применить один либо два аккумулятора, обладающих емкостью в диапазоне 38-100 А/ч;
у этого вида приборов уменьшенное напряжение;
используется стабилизатор;
доступная цена.

Версии типа Online отличаются следующими показателями:

мгновенное переключение на батарею;
двойное преобразование энергии спасает от заметных скачков напряжения;
отличаются увеличенной длительностью автономной работы;
для работы необходимо минимум три батареи, обладающие емкостью в диапазоне 45-100 А/ч;
имеются функции фильтра;
высокая стоимость.

Для дизельных и газовых котлов рекомендуется использовать именно эти версии ИБП, но линейно-интерактивные тоже подойдут, однако придется добавить стабилизатор напряжения.

Как выбрать?

Необходимо осознавать, что большая часть неполадок в сети устраняется в течение 12 часов. Из-за этого необходимо приобретать ИБП с запасом примерно на этот срок для полноценного обеспечения энергией насоса системы отопления. В процессе расчета необходимой мощности нужно суммировать все возможности дополнительных элементов. Также не стоит забывать о большой нагрузке, создаваемой стартовым моментом.

Если ИБП необходим для загородного использования, тогда рекомендуется опираться на внешнюю версию подключения аккумуляторов. Если в доме слишком большая полезная нагрузка, а насос только частично обеспечивает систему отопления, можно использовать дополнительные батареи – это поможет продлить время эксплуатации автономной системы электроснабжения. Некоторые версии ИБП построены на основе 20 батарей.

Еще одним важным моментом считается время, необходимое для переключения отопительной системы на работу от ИБП. От скорости восстановления нормального питания циркуляционного насоса зависит сложность сбоев в полезной нагрузке.

Ниже представлены некоторые ошибки в момент выбора прибора.

Покупатель рассчитывает длительность автономной работы не мощностью аппарата, а емкостью его аккумуляторов.
Если на маркировке нанесены буквы LT – это значит, что ИБП работает от внешних батарей, и они не включены в цену оборудования. Придется покупать их за дополнительные средства, поскольку в наборе они не предложены.
Неправильное понимание цифр, указанных на модели.
Не стоит приобретать ИБП от малоизвестных производителей, поскольку возможен брак или полная неработоспособность оборудования.

Рекомендуется приобретать модели от компаний Leoch, Inel и Fiamm. Если учитывать все советы, тогда можно получить надежного помощника, способного проработать много лет.

Где еще можно применить?

ИБП также применяется в работе аппарата вместе с генератором воздушного охлаждения, работающего на основе бензинового или дизельного варианта топлива. В этом случае напряжение отличается пилообразным видом, а на выходе требуется синусоидальная версия. Чтобы справиться с этой неприятностью, необходимо использовать ИБП, который обладает двойной версией преобразования энергии. Он монтируется между котлом и генератором.

Такой ИБП должен обладать следующими характеристиками:

надежной стабилизацией напряжения;
сохранением длительной работоспособности без внешних источников энергии;
передачей энергии с помощью ровной синусоиды;

отдачей точной частоты энергии;
обеспечением плавного и моментального перехода на работу от аккумуляторов;
надежностью работы всех узлов аппарата.

Можно ли заменить?

Замена ИБП на компьютерный бесперебойник или автомобильный генератор в принципе возможна, но ничего хорошего не даст. Компьютерные версии на выходе предлагают прямоугольное напряжение в виде зубцов – это приведет к быстрому перегреву циркуляционного насоса.

Автомобильные аккумуляторы отличаются другим циклом заряда и разряда – он зависит от толщины внутренних пластин. Также у них заметно меньше толщина электродов. При подключении это оборудование будет считать, что оно не полностью заряжено – это приведет к сокращению длительности автономной работы, а уровень сопротивления будет слишком низким. Результат – закипание электролита и порча прибора.

Кроме этого, автомобильные версии аккумуляторов рекомендуется использовать на основе качественного проветривания, ведь в случае эксплуатации в замкнутом помещении может произойти скопление водорода – прибор способен взорваться.

Обычно специализированный аккумулятор служит около 12 лет, а подобная автомобильная замена выйдет из строя значительно раньше. Такая экономия может оказаться очень опасной и невыгодной для использования.

О том, как выбрать бесперебойник для котла, смотрите далее.

Используемые источники:

http://nabludaykin.ru/vybiraem-istochnik-besperebojnogo-pitaniya-dlya-cirkulyacionnogo-nasosa-otopleniya/
https://3batareiki.ru/akkumulyatory/kak-vybrat-ibp-dlya-nasosa-otopleniya
https://vse-otoplenie.ru/ibp-dla-nasosa-otoplenia
https://kotel.guru/kotly/stablizator-i-ibp/kak-vybrat-bespereboynik-dlya-nasosa-otopleniya.html
https://stroy-podskazka.ru/vodosnabzhenie/nasosy/otopleniya-besperebojnik/

Как выбрать и установить бесперебойник для насоса отопления?
