Для комфортной атмосферы владельцы домов или квартир устанавливают качественное отопительное оборудование. А для того, чтобы сделать полноценный обогрев всех помещений, устанавливают электрокотёл для тёплого пола. Пользователям зачастую тяжело определиться с моделью и подобрать мощность электрокотла.

Какой электрический котел выбрать для теплого пола

Стоит отметить, что котлов, которые специально выпускаются для подключения «тёплый пол» не существует. В некоторых моделях, конечно, присутствует эта функция и у них есть возможность работы в данном режиме.

Источник фото: olx.ua

При выборе котла для системы тёплого пола необходимо ориентироваться на следующие критерии:

регулирование нагревания теплоносителя и полов;
мощность оборудования;
какой тип нагревателя используется;
совместим ли агрегат с системой «тёплый пол»;
оборудование должно быть высокоэффективным, простым при монтаже, в эксплуатации, обслуживании и ремонте;
в агрегате обязана быть системы безопасности, защиты от коррозии нагревательных элементов;
из чего сделан корпус (лучше выбрать из нержавеющей стали);
чьё производство;
соответствие рабочего объема и мощности.

Для каждого отдельного региона существует своё выгодное топливо. Кому-то экономнее осуществлять обогрев при помощи газа, от печи, центрального отопления, а кто-то использует электричество. Одним из лучших вариантов считается обогрев пола при помощи электрокотла.

Данное оборудование можно подключать к системе «тёплый пол» напрямую в помещениях с небольшой площадью, а для дома с большим количеством комнат приобретаются специальные распределительные узлы.

Есть несколько типов нагревателя в электрокотлах:

тэновые;
индукционные (высокая эффективность, низкое потребление электроэнергии в отличие от тэновых);
водяные (используют при автономном отоплении многоквартирных домов).

Расчет мощности электрокотла для теплого пола

Расчет мощности – важный этап при выборе электрокотла для тёплого пола.

Сделать подсчёт просто: если кирпичное, хорошо утеплённое, отапливаемое помещение имеет площадь 10 кв.м. и высоту потолков менее 3-х метров, то мощность оборудования должна быть 1 кВт. Тогда удельная мощность имеет показатель 100 Вт на 1 кв.м.

При увеличении нагрузки и площади помещения, нужно увеличить возможности электрокотла, чтобы отапливать всё в полном объёме. Когда система водяного пола используется как резервная или как дополнение к радиаторному отоплению, то отпадает необходимость подключения котла высокой мощности (достаточно выбрать аппарат с мощностью 40-50%), а теплоотдача его будет до 50 Вт на кв.м.

Если будет дополнительная нагрузка на оборудование, то добавляются показатели мощности. Например, если пользователь подключил к котлу накопительный бойлер, то мощность увеличивается примерно на 30%. Стоит отметить, что при покупке агрегата нужно детально изучать его данные, которые указывает производитель. В основном, в паспорте оборудования есть вся необходимая информация (мощность, рекомендации для площади, куда устанавливается котёл).

Требования для установки теплого пола с электрокотлом

Устанавливать системы «тёплый пол» к электрокотлам не так трудно, как к газовому оборудованию.

Преимущества выбора электрического котла:

при монтаже отсутствует потребность обустройства места для оборудования. Котёл имеет компактные размеры, благодаря которым его можно установить практически в любое место, а широкий выбор моделей позволит удовлетворить любое дизайнерское решение интерьера. Если есть необходимость, то оборудование можно установить в нишу или спрятать за подвесной тумбой;
электрические котлы, в отличие от газовых, не требуют дополнительной вентиляции и наличия дымохода, они безопасны для здоровья;
если устанавливает профессионал, то электрический котёл он установит быстрее, чем газовый;
при установке электрического котла не требуется разрешение от специальных служб (котлонадзор). Пользователя не будут докучать постоянными проверками о соблюдении правил техники безопасности, поэтому нет причин для конфликтных и неудобных ситуаций.

Для того, чтобы работа устройства была оптимальной, нужно подключить теплоаккумулирующую ёмкость. Это нужно для нагрева дополнительного резервуара воды в ночное время суток, ведь стоимость за электроэнергию ниже – вода нагревается, а днем тепло используется.

Постепенно теплоноситель в основном баке теряет температуру, а с помощью циркуляционного насоса поставляется нагретая жидкость из дополнительной ёмкости, поэтому в помещении сохраняется установленная температура.

Схема монтажа. Источник фото: soleopv.pl

Если владелец желает установить это оборудование у себя дома, но плохо разбирается в электрике, то стоит обратиться за помощью к профессионалам и самостоятельно не монтировать оборудование.

Как происходит монтаж оборудования?

Заливают антифриз. Это позволит уменьшить расходы на электричество примерно на 5-10 процентов. Реже, вместо антифризной жидкости, используют солёную воду (дистиллированную).
Связывают котёл с сетью электричества по схеме подключения, указанной в инструкции, при этом соединение между оборудованием должно выводиться на распределительный щиток.
Устанавливается дополнительное оборудование: резервуар и устройство защитного отключения (УЗО). Эти приспособления защищают от перегорания во время сильного скачка напряжения.
Для котлов с высокой мощностью необходимо установить трёхфазную сеть. Это должен сделать компетентный профессиональный электрик.
Устанавливают термодатчики. Наличие данных устройств сокращает потребление электроэнергии на 5-15 %. Термостат нужен для того, чтобы котёл не работал без толку, когда помещение нагреется до нужной температуры.

При монтаже электрокотлов, как и для установок такого типа, необходимо соблюдать требования по безопасности:

кабели должны быть изолированны с необходимым сечением;
укладывать кабель следует в специальный для него канал;
обязательное наличие заземления.

Стоит заметить, что монтаж и подключение всех устройств нужно выполнять аккуратно, не должно быть открытых участков кабеля и оголённых проводов. Нужно следить за внешним видом корпуса теплообменника используя пробу фазы на теплоноситель. Конечно, возможно такая защита уже есть в конструкции котла, но лучше перестраховаться и обезопасить себя.

Итог При правильном монтаже, аккуратном использовании и установке дополнительного оборудования продлевается срок эксплуатации системы тёплого пола. Конструкция водяных тёплых полов сделана таким образом, что отопление распределяется комфортно и равномерно, в отличие от применения радиаторов.

Применение системы электрического котла для тёплого водяного пола отличается экономичностью и практичностью. Агрегат будет работать вне зависимости от наличия общего отопления в доме, что очень удобно в период между сезонами.

При выборе электрического оборудования необходимо опираться на основные критерии и пользоваться помощью квалифицированных сотрудников, если есть необходимость, они помогут грамотно подобрать электрокотёл, учитывая мощность и страну производителя. Установку оборудования можно сделать как самостоятельно, так и обратиться к профессионалам, они всё сделают быстро и качественно.

Низкотемпературные тёплые полы благодаря лёгкости монтажа и возможности дополнить любой интерьер, не испортив его, сразу после своего появления на рынке стали сильнейшими конкурентами обычных отопительных систем. Для их нагрева используют газовые, твердотопливные оборудования. А также подходят такие агрегаты, как электрокотел для тёплого пола.

1 Разновидности котлов</span></h2>

Не все электрические котлы для теплого водяного пола подходят для низкотемпературной системы отопления. Тёплые полы выдвигают ряд ограничений и критериев, по которым подбирают подходящие конструкции. С электрокотла можно подать максимальную температуру на половой нагрев — она не превышает 55, а комфортного микроклимата в помещении добиваются при отметке в 25−28 градусов. Это основной параметр, по которому выбирают котлы для тёплого пола.

Дополнительно учитывают ещё несколько характеристик оборудования:

способ подключения;
количество нагревательных контуров;
принцип обогрева.

Бывает несколько видов электрических котлов для тёплого водяного пола — настенные и напольные. Модели с электродами из-за незначительной массы устанавливают прямо на трубопровод конструкции. Настенные приборы — ТЭНы — похожи на бойлер и состоят из утеплённой изнутри ёмкости с нагревателем трубчатого типа, поэтому их масса увеличивается. У напольного оборудования большая мощность, но и весят они тяжелее других конструкций.

Отопительных контуров у котлов может быть два или один. Электродные и ТЭНовые одноконтурные устройства нагревают теплоноситель, он передвигается по трубам и обеспечивает тёплый климат в комнате. Двухконтурные модели ТЭН могут дополнительно подогревать воду для использования в быту. Их подключают к внешнему аккумулятору, так как их мощности не хватает для нормальной работы — жидкость не очень горячая, а после открытия крана она поступает не сразу.

Используют подобный котёл в домах с установленным двухтарифным счётчиком. Вода нагревается ночью при дешёвых тарифах электричества, а днём это тепло распространяется по трубам. Для подогрева полов нужно использовать ТЭНовые агрегаты, у которых есть регулировка мощности. Электродные котлы начинают нагревать теплоноситель с 60 градусов, что обусловлено принципами их работы, поэтому при подключении к тёплым полам нужно устанавливать смесительный узел. Эта деталь не позволяет сильно нагретой жидкости распространяться по трубам, она смешивает холодный и горячий теплоноситель.

‘ >Котёл из тэна своими руками. Вся правда!!!РекомендуемСхема подключения коллекторного узла для тёплого пола

2 Условия эксплуатации</span></h2>

Для тёплых полов можно использовать только котлы ТЭН. В конструкции есть два циркулирующих контура с отдельными нагревательными приборами. Это позволяет легко регулировать степень прогрева теплоносителя и воды для бытовых нужд. Электродные котлы нельзя подключать к ГВС, но отопитель можно модифицировать. В этом случае в обвязку входит несколько элементов:

бойлер косвенного нагрева;
смесительный узел;
термодатчики.

С помощью бойлера можно нагреть воду для использования в быту. Она должна быть горячее теплоносителя на 10−15 градусов. Система работает так же, как и оборудование с установленным тепловым газовым генератором. Подвести котёл к тёплому полу напрямую невозможно, это не позволяет сделать температура жидкости, поэтому используют смесительный узел. Он снижает степень нагрева, позволяя системе работать от электродного устройства.

Датчик фиксирования температуры уже встроен в оборудование. Но если его нет в комплекте, то можно использовать комнатную аппаратуру, которая регулирует нагрев воздуха в помещении. Устройство нужно монтировать на высоте 15−20 см над поверхностью пола. В состав обвязки входят фильтрация и подготовка воды, подпитка контура. Мастер должен обязательно смонтировать заземление, оно предотвратит перебои электричества.

Котлы с трубчатыми нагревателями подключаются к сети, а агрегаты на электродах работают от автоматики. От типа конструкции зависит время прогрева пола. Оборудование ТЭН повышает температуру за десять минут, а электродные приборы справляются моментально.

‘ >🔥 ТЁПЛЫЙ ПОЛ БЕЗ БАТАРЕЙ! РАСХОД ДОМА! КОНКРЕТИКА!!!РекомендуемПринцип работы и монтаж гребенки для теплого пола

3 Правила выбора</span></h2>

Во время установки автономного отопления многоквартирных домов используют подключение электрического котла для тёплого пола. При выборе оборудования нужно отталкиваться от некоторых параметров:

основных функций;
производительности;
бренда.

Агрегаты могут быть со встроенной системой подключения к тёплым полам. Если эта функция отсутствует, то необходимо подсоединить к котлу специальное оборудование. Мощность конструкции определяется по площади отапливаемого помещения. Производством оборудования занимаются российские, итальянские, чешские и немецкие фирмы.

Вычислить производительность и подобрать подходящий бренд помогут специалисты. Мощность рассчитывается по особой формуле. В инструкции по эксплуатации электрокотла для тёплого водяного пола указано то, что на каждые 10 квадратных метров площади приходится 1 кВт производительности оборудования. Если будет установлена двухконтурная конструкция, то к полученному показателю добавляют ещё 30% мощности.

Во время включения горячего водоснабжения теплоноситель продолжает нагреваться, поэтому проводка подвергается максимальной нагрузке. В техническом паспорте котла написаны все параметры его подключения. Проводка должна соответствовать всем прописанным показателям.

При выборе подходящего агрегата сталкиваются с ещё одной сложностью. В результате расчётов мощности может получиться дробное число. Его округляют в большую сторону.

‘ >Отопление частного дома и тёплый пол электрокотломРекомендуемПодключение водяного теплого пола к системе отопления

4 Подходящие модели</span></h2>

К тёплым полам подходят не все электрические котлы. Некоторые модели можно модифицировать, добавив дополнительное оборудование. Другие изменить нельзя. К системе отопления приобретают ТЭН-оборудование некоторых производителей:

серии, созданные специально для тёплого пола — Kospel EKCO;
агрегаты, к которым можно подключить бойлер косвенного нагрева — Ferroli;
только для отопления подойдут котлы фирмы ACV, но к серии E-tech S можно присоединить пластинчатый теплообменник для горячего водоснабжения;
устройства, позволяющие использовать антифризы в качестве теплоносителя — Rilano;
конструкции, выпущенные отдельно для тёплых полов и радиаторов — Baxi AMPTEC;
продукция Барского машинного завода.

Электродное оборудование выпускает российская компания ГАЛАН. Котлы серий Гейзер, Вулкан и Очаг подходят для системы нагрева полов. Все модели пользуются большой популярностью благодаря качеству и надёжности, они проверены в нормальных условиях эксплуатации и соответствуют всем требованиям.

‘ >Автономное отопление своими руками. Экономный котел из ТРУБЫ для теплого пола

5 Уменьшение затрат</span></h2>

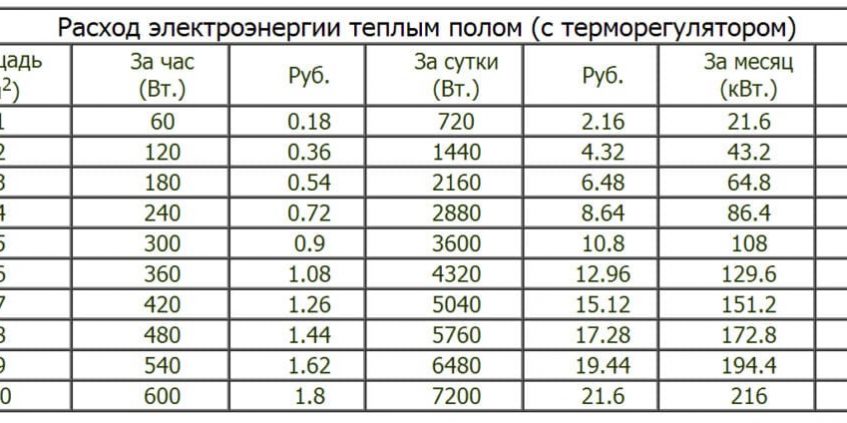

Главный недостаток эксплуатации электрокотлов — это большой расход электрической энергии. Но по расчётам можно понять, что даже такие затраты будут значительно меньше, чем при использовании центрального отопления. Современные модели можно назвать экономичными, при этом они обладают высокой эффективностью.

Но можно самостоятельно снизить расходы электроэнергии, соблюдая несколько рекомендаций. Необходимо использовать автоматику — датчики регулирования температуры. Они уменьшат расходы на 10−15%. Лучше подбирать аппаратуру с дистанционным управлением. С помощью пульта переключают режимы, не открывая котельную.

Дополнительно можно отказаться от ГВС. Лучше установить электрический бойлер, его затраты электричества на 40% ниже, чем у двухконтурных отопительных систем. Для нагрева полов хватит котла, который нагреет только теплоноситель. Расход электроэнергии указан в технической документации, которая прилагается к оборудованию.

Опытный мастер легко выберет и установит своими руками электрокотел для тёплого пола. Если у хозяина помещения нет специальных навыков такой работы, то лучше доверить её специалисту. Монтаж должен быть надёжным и качественным, в противном случае в работе системы будут периодические сбои.
