Как выбрать электрический теплый пол: комфорт и надёжность автономного обогрева

Напольные покрытия из кафеля отличается высокой устойчивостью к воздействию влаги и износу. Однако они холодные, ходить по ним босиком зачастую некомфортно. Решить проблему возможно монтажом электрического теплого пола под плитку в том или ином виде. Только выбирать и укладывать такую систему обогрева следует внимательно. При правильной установке она привнесет в дом комфорт, а при неверной может стать серьезной проблемой. С электричеством лучше не шутить.

Содержание

Плюсы и минусы электрополов

Электрические теплые полы позволяют быстро добиться равномерного и высокоэффективного прогрева помещения. Тепло от них поднимается с напольного покрытия сразу по всей комнате, где уложена рассматриваемая система обогрева. От батареи тепловые потоки еще должны разойтись от окна до дальних углов. При этом немалая часть нагретого радиаторами воздуха так и останется под потолком, где он никому не нужен.

Преимущества электрического теплого пола

Универсальность – подобные системы разрешается укладывать в спальнях, прихожих, кухнях и ванных комнатах.</li>Отсутствие даже минимального риска протечек воды.</li>Возможность точной регулировки по температуре.</li>Подключение к обычной электросети без каких-либо ухищрений и установки дополнительного оборудования вроде котлов или бойлеров.</li>Минимальный срок от начала работ до ввода в эксплуатацию – монтаж пленочного электропола в небольшой комнате до 15 м2 занимает от силы день.</li>Равномерный прогрев по всей обогреваемой площади над обогревательной системой.</li>Возможность укладки сверху практически любого напольного покрытия – кафельной плитки, линолеума, керамогранита, ламината и т.д.</li>Простота ремонта и высокая надежность – при правильном монтаже риск короткого замыкания минимален.</li>Отсутствие необходимости в сложном обслуживании и сезонной подготовке накануне зимы.</li>Минимальная нагрузка на межэтажное перекрытие – электрические кабели и маты весят относительно немного, а также не требуют тяжелой толстой стяжки из бетона.</li>

При большой площади обогрева теплый пол, работающий от электросети, потребляет достаточно много энергии в киловаттах за час. Ему требуется порядка 100–200 Вт/м2. Однако в подавляющем большинстве случаев такой системе хватает существующей сети на 220 В. Подключить ее к электропитанию даже легче, чем выполнить подключение водонагревателя к водопроводу или посудомоечной машины к канализации.

Распределение температуры в системе теплый пол

Высокое энергопотребление.</li>Возможные проблемы, связанные с короткими замыканиями и поражением током.</li>

Согласовывать подключение рассматриваемого электрооборудования, как в случае с газовым котлом, у коммунальщиков и энергетиков не требуется. Главное чтоб электросеть коттеджа или квартиры была рассчитана на подсоединяемую нагрузку. Если свободных мощностей не хватает, то придется прокладывать еще один кабель от ближайшего трансформатора. А это может вылиться в немалые деньги.

Какой электрический пол лучше выбрать под плитку?

Электрический теплый пол в магазинах предлагается в четырех вариациях:

• кабели;
• маты;
• пленки;
• стержни.

Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.

Варианты электрических полов

Кабельные

Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.

Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.

Греющий кабель бывает:

• резистивным;
• саморегулирующимся.

Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.

Нагревательные маты и кабельный пол

Маты

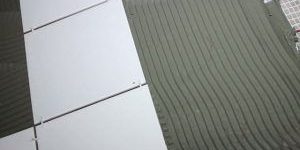

Как уложить плитку на нагревательные маты

Пленочный теплый пол

Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.

Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.

Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.

Пленочный и стержневой

Стержневой

Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.

Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.

Инструкция укладки и подключения систем теплого пола

Потребление электричества

Выбирая из представленных вариантов – какой теплый пол лучше, в первую очередь следует смотреть на их электропотребление в расчете на квадратный метр напольного покрытия. При приблизительно одинаковом нагреве больше всего будет потреблять греющий кабель. Его обычно приходится укладывать близко расположенными друг к другу витками, из-за чего общее потребление электричества такой системой обогрева выходит высоким.

Инфракрасные стержни и пленки тратят электроэнергии менее всего. Они и быстрее нагревают пол. Если ИК-термопленка до комфортной температуры в 18–20 0С покрытие успевает прогреть за 15–20 минут, то кабелю или мату на это требуется до нескольких часов.

Варианты укладки кабеля

Рекомендации

При выборе типа теплого пола под плитку необходимо заранее решить – основным или дополнительным источником обогрева будет эта система. Для первого случая выгодней брать наиболее эффективные инфракрасные пленки. А для локального нагрева напольного покрытия лучше предпочесть кабель.

Пленки более просты в монтаже, но ставить поверх них тяжелую мебель запрещено. Придется постоянно помнить, где уложена эта термопленка и не нагружать данное место. И даже армирующая сетка для стяжки не решит здесь проблему, слишком тонким слоем приходится заливать бетонный раствор под рассматриваемую обогревательную систему.

Конструкция теплого пола

Заключение

Работающий от электричества теплый пол под плитку – идеальное решение для ванных комнат, туалетов и кухонь. Подобным помещениям требуется порядка 120–180 Вт/м2 тепловой мощности для достижения в них комфортных для человека температур воздуха. Здесь такой обогреватель можно использовать как основной источник тепла. Площадь нагреваемого покрытия под ногами получается небольшой, а энергопотребление в итоге выходит не столь серьезным.

В остальных комнатах термополы рекомендуется применять только в качестве дополнительной системы обогрева. Даже с установкой термостатов потребление электроэнергии в этом случае будет выходить немалым. А если закрыть нагревающей пленкой или кабелем весь пол, то счета за электричество получатся просто огромными.

Смотрите также видео как укладывать теплый пол:

Читайте про другие наши материалы:

Тёплые полы как альтернативная система автономного отопления появилась не так давно, но заслужила признание многих людей. Удобный и практичный способ утеплить напольное покрытие и обогреть помещение имеет много преимуществ перед обычным радиатором. О том, как выбрать электрический тёплый пол, чем он отличается от водяного и как рассчитать его тепловую мощность, расскажем далее.

Принцип работы и преимущества

  Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Тёплый пол – это отопительная система, в которой нагрев воздуха в помещении осуществляется снизу, из-под напольного покрытия.

Может использоваться как основной или дополнительный источник обогрева комнаты, но для каждого помещения он подбирается индивидуально. Диапазон регулировки температуры составляет от -30 до +70 градусов.

В зависимости от источника потребляемой энергии, напольные системы обогрева делят на:

1Электрические

Электрический мат теплого пола

2Водяные

Водяной контур теплого пола

Преимущества такого отопления перед радиаторами: равномерный прогрев воздуха в помещении.

При выборе системы в расчёт принимаются такие факторы:

• площадь помещения и его состояние (косметический или капитальный ремонт)
• вид напольного покрытия (плитка, линолеум, ламинат)
• какой способ управления будет востребован
• необходимая мощность для оптимального обогрева
• наличие дополнительного источника отопления (батареи, кондиционер, сплит-система)

Качественный напольный обогрев обладает такими характеристиками:

• надёжность
• долговечность
• простота монтажа
• экологичность
• быстрота нагревания

В систему электрического напольного утепления входят:1Нагревающие элементы2Терморегуляторы (бывают механическими, электронными с сенсорным экраном и программируемыми)3Установочный комплект (для кабельного пола – термодатчик, защитная трубка, фиксатор угла поворота, подрозетник, гофротруба)

Управление системой обогрева

  Какой пол на кухне лучше: обзор современных видов. Кафель, наливной пол, ламинат, паркет и другие материалы (100+ Фото & Видео) +Отзывы

Терморегулятор позволяет управлять системой напольного обогрева

Температура в помещении, нагреваемом с помощью тёплых полов, регулируется специальным прибором – механическим или электронным термостатом.

Показатели считываются датчиками, контролирующими:

• температуру воздуха (если кабель является основным нагревательным элементом)
• температуру напольного покрытия (если осуществляется обогрев детской или ванной комнат)

От выбранного типа управления зависят:

• комфорт находящихся в помещении людей
• продолжительность работы обогревательной системы
• коэффициент полезного действия тёплого пола
• экономия энергоресурсов

Алгоритм поддержания комфортной атмосферы в помещении таков, что температуру пола на термостате необходимо выставлять в расчёте: необходимая температура воздуха плюс 5 градусов.

Современные системы управления позволяют включать и выключать систему подогрева в назначенное время, взаимодействовать дистанционно и отслеживать показатели в разных комнатах.

Виды электрических систем

  Наливной пол: устройство, рекомендации и пошаговая инструкция как сделать своими руками (50 Фото & Видео) +Отзывы

Напольные маты – один из видов кабельного обогрева – выспускаются в форме рулонов

В зависимости от типа реализации напольный обогрев бывает:

1. Кабельным
2. Плёночным
3. Стержневым
4. Жидкостным

Жидкостный напольный обогрев

В отопительных напольных системах используется 2 типа обогрева:

1Инфракрасный (чаще всего – стержни и плёнка). Характеризуется высокой (до 98%) теплоотдачей, не вредит человеку и домашним животным. Равномерно обогревает все предметы, напольное покрытие, людей в помещении по принципу солнечных лучей, а они затем уже прогревают воздух. При такой системе не тратится энергия на прогрев стяжки и напольного покрытия, что снижает энергозатраты. Температура в помещении будет на 4–5 градусов ниже, чем при использовании кабеля, но экономия электроэнергии составит больше 55–60% 1Конвекционный.Нагревание происходит от кабеля и, чем дальше предмет расположен от нагревательного элемента, тем меньше тепла получает. Сначала кабель прогревает стяжку, затем напольное покрытие. Тёплый воздух поднимается к потолку и – как результат – происходит повышение температуры воздуха в помещении. Затем воздух опускается и снова происходит нагревание. Такая конвекция позволяет производить обогрев вторично

По способу монтажа напольные обогревательные системы бывают:

1. С установкой в стяжку либо плиточный клей (стержневые и кабельные) – возможно только на этапе ремонта
2. Без стяжки или другого крепления (плёнка) – установка под финишное покрытие пола

Кабельный

  [Инструкция] Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Кабельный обогрев укладывается змейкой или спиралью в отдалении от стен и мебели

Самая простая конструкция, имеет вид электрического кабеля толщиной 6–7 мм, проложенного по периметру помещения в одном направлении.

Нагревательный элемент преобразовывает электрическую энергию в тепловую и состоит из:

• нагревательной жилы (если кабель двужильный, то есть и возвратная жила)
• изоляции из теплостойкого поливинилхлоридного пластиката
• экранирующей медной оплётки
• наружной оболочки из ПВХ

Монтаж такой конвекционной нагревательной системы осуществляется на бетонную стяжку толщиной от 2,5 до 5 см. Мощность на 1 м² регулируется за счёт густоты укладки кабеля.

В сочетании с напольным покрытием из плитки или керамогранита такой пол будет экономить тепло. Достаточно будет прогреть материал до нужной температуры, а потом поддерживать её на одном уровне.

Важное преимущество такого типа обогрева – доступность и простота установки. Однако кабельная система долго прогревается (от 3 часов и дольше) и создаёт подъём пола на 5–7 см.

Кабель, зафиксированный на сетчатом основании с определённым шагом, называется нагревательным матом или секциями. Продаётся такой материал в форме рулонов и требует минимальной толщины стяжки – до 3–3,5 см, слоя плиточного клея – от 1 см.

Под кабель необходимо устанавливать фольгированную теплоизоляционную подложку из вспененного полиэтилена либо пенополистирола. Включать кабельный пол в систему можно не раньше, чем через 10–14 дней. Если монтаж производился на стяжку – не раньше, чем через 4 недели.

Плёночный пол

  Полы в частном доме по грунту: устройство, особенности, пошаговое руководство, а также (Фото & Видео) +Отзывы

Плёночная система напольного отопления

Тонкая и прочная полимерная плёнка выпускается в форме рулонов (шириной от 50 до 100 см) различной мощности и бывает:

1Сплошной – используется в жилых квартирах, офисах и местах с повышенной нагрузкой (спортзалы, сауна). Возможен монтаж на жёсткое основание. Более экономична, быстро нагревается2Сегментированный (в зависимости от формы сегментов бывает полосатой, волнистой, перфорированной, в виде сот). Укладывается на мягкую теплоизоляционную основу

Толщина плёнки составляет всего 0,5 мм, а тип излучения – преимущественно инфракрасный. При монтаже такую систему следует изолировать от влаги, зато она не требует высыхания, пригодна к ремонту и готова к работе сразу же после установки.

Изготавливают 2 разновидности плёнки:

1Углеродная – в состав входят лавсановые, карбоновые, медные элементы, расположенные в несколько слоёв. Выпускается в форме отдельных секций-матов.1Биметаллическая – состоит из слоя медного и слоя алюминиевого сплавов с побочными элементами. В продажу поступает в форме рулонов, от которых отрезаются полотна необходимой длины.

Достаточно экономичен, но греет ровно столько времени, сколько включён, в отличие от кабеля. Допускается установка не только на пол, но и на стены как дополнительный источник обогрева и защиты от холода. Средний срок эксплуатации – порядка 15–20 лет.

Стержневой

  Поэтапный бюджетный ремонт в новостройке своими руками. Секреты экономии и полезные рекомендации для новичков (Фото & Видео)

Стержневой карбоновый мат

Нагревательными элементами в таких полах выступают карбоновые или оцинкованные стержни, подсоединённые с обоих концов к питающим их проводам. Расположенные параллельно друг к другу, стержни напоминают внешне верёвочную лестницу.

Каждый из них автономен, так что, если в негодность придёт один из элементов, другие продолжат работу. При правильном монтаже система прослужит до 50 лет.

Карбоновые стержни подойдут для обогрева гостиной, коридора, ванной комнаты. Оцинкованные устанавливаются только в стяжку, но их можно монтировать в любых помещениях и на улице.

Инфракрасный обогрев оцинкованными стержнями применяют даже для уличных тротуаров, ступенек, грунта в теплицах против промерзания и обледенения.

Упрощённая схема укладки стержневой нагревательной системы выглядит следующим образом:

1. Первичный пол (стяжка)
2. Теплоизоляционный материал изолон
3. Стержневая система
4. Плиточный клей
5. Плитка или керамогранит

Электро-водяной

 Как выбрать линолеум для кухни и квартиры в целом: виды, классы износостойкости, основы. Рекомендации по установке и выбору для разных типов помещений.

Гибридная система обогрева пола

Гибридный вариант между электрическим и водяным тёплыми полами, сравнительно недавно появившийся на рынке стройматериалов. В качестве нагревательных инструментов выступают полые полиэтиленовые трубы, заполненные незамерзающей жидкостью с высокими показателями теплопроводности.

Через трубы проведён изолированный сердечник с нихромовыми жилами. С одной стороны закреплён наконечник в виде присоединительной муфты, а с другой – демпфер – устройство для гашения теплового расширения в замкнутых пространствах.

Монтаж происходит по такому же принципу, что и для кабельного электрического пола, но подключение к сети осуществляется через терморегулятор.

Нюансы монтажа

 Декоративные панели для внутренней отделки стен: как выбрать надёжный материал (110+ Фото & Видео) +Отзывы

Схема монтажа нагревательного мата

При установке различных типов напольного обогрева учитываются такие особенности:

1. Если система обогрева устанавливается на первом этаже, то обязательно использовать подложку-утеплитель из полипропилена, минеральной ваты, пенопласта
2. Проверку работоспособности стержневого пола проверяют до заливки стяжки. В этом случае ремонт не потребует демонтажа и обойдётся владельцу гораздо дешевле.

Как выбрать обогрев под покрытие

  Как правильно штукатурить стены своими руками: инструкция для новичков (Фото & Видео) +Отзывы

При выборе отопительной напольной системы важно знать, какое финишное покрытие будет устанавливаться в помещении. Совместимость тёплого пола с разными видами напольного покрытия представлена в таблице.

Тип обогрева	Тип покрытия
Плитка, керамогранит
Плёнка	Паркет, ламинат, ковролин, линолеум
Карбоновые стержни	Плитка, мрамор, ламинат

Сравнительный обзор тёплых полов позволяет выделить такие достоинства каждого из них:

Кабельный	Плёночный	Стержневой
Универсален, можно устанавливать и в стяжку, и в плиточный клей	Быстрый удобный монтаж	Позволяет устанавливать любую мебель
Устойчив к механическим повреждениям, не деформируется	Не требует просушки, можно включать сразу после окончания монтажных работ	Монтаж осуществляется в плиточный клей точно так же, как и в стяжку
Подходит для помещений со сложной конфигурацией	Экономичнее кабельного пола на 20–25%	Экономит до 60% больше электроэнергии по сравнению с кабельным
Аккумулирует тепло в течение длительного времени за счёт конвекции	Прогревают не воздух, а предметы интерьера, не сушат воздух	Надёжный благодаря автономности каждого стержня

Большую роль при выборе покрытия играет фактор готовности помещения. На этапе капитального ремонта или в новостройках предпочтение лучше отдать кабельному или стержневому полу. Последний тип нужно выбрать также в случае, когда заранее неизвестно расположение предметов мебели.

Если проводится косметический ремонт, то лучше остановиться на плёночном обогреве, который не требует стяжки и может начать работать сразу после монтажа.

Расчёт потребления электроэнергии

  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Расчёт потребления электроэнергии

Принцип работы напольного обогрева заключается в преобразовании электрической энергии в тепловую с большим КПД (до 99%). При этом соотношение потребление-выделение остаётся практически равным 1 к 1 (100 Вт электроэнергии к 99 Вт тепловой).

Таким образом, указанная мощность тёплого пола в 250 Вт на квадратный метр означает, что 1 м² напольного обогрева потребит 250 Вт электроэнергии.

При дополнительном отоплении на 1 м³ в зависимости от типа помещения с большим запасом закладывается такая тепловая мощность:

1. Балкон – 170 Вт.

Инфракрасный пленочный теплый пол

Для стандартных комнат с высотой потолочных перекрытий 2,5–3 м тепловая мощность составляет 130 Вт для кабеля и 170 Вт для мата с учётом запаса. На комнату площадью 50 м² будет расходоваться приблизительно 500 Квт за час.

Фактически потребляется только 60–65% от этих показателей, терморегулятор экономит ещё 35–40% энергии. Получается, чтобы рассчитать тепловую мощность каждой комнаты, необходимо умножить объём помещения в м³ на усреднённый показатель расхода тепла в 40 Вт.

Стоит учесть, что работает система обычно не круглосуточно, а 8–10 часов в сутки. Объём энергопотребления зависит также от выставленной температуры обогрева.

Когда помещение нагревается до определённого градуса, термостат отключает пол, а при остывании вновь его включает. Экономичность тёплого пола зависит от длительности циклов такого включения-отключения и тем выше, чем выше утеплённость помещения.

Что выбрать: водяной пол или электрический

Укладка труб для водяного обогрева

Водяной пол ещё называют «жидким», потому что его установка происходит на цементно-песчаную стяжку и теплоизолирующий материал. Нагревательным элементом является пластиковая или металлопластиковая труба, по которой циркулирует вода либо раствор этиленгликоля.

Водяной пол не токсичен и не является источником электромагнитного излучения, в отличие от электрического. Затратен при монтаже, но экономичен, его выгоднее устанавливать в больших помещениях.

Основные различия электрических и водяных отопительных напольных систем собраны в таблице:

Электрический обогрев	Водяной пол
Потребуется установка отопительного котла, гребенка
Не требует согласования, нет риска залить соседей снизу	Установку необходимо согласовать с контролирующими организациями в сфере ЖКХ
Обеспечивает равномерное прогревание воздуха	Из-за прохождения воды по системе труб помещение нагревается неравномерно
Определённые разновидности обогревательной системы монтируются под разные покрытия	Универсальная система, подходит абсолютно для всех напольных покрытий
Кабельный пол «поднимает» пол на 5–7 см, плёночный вообще никак не влияет на высоту	Увеличивает высоту пола минимум на 10 см

Исходя из этих фактов, специалисты по ремонту рекомендуют электрические полы устанавливать:

• в многоквартирных домах, где монтаж гидравлического пола запрещён
• как дополнительный источник обогрева
• если нужно утеплить отдельное помещение, а не всю квартиру
• при проведении косметического ремонта.

Производители

Электрические маты

Зарекомендовали себя с лучшей стороны такие производители напольных обогревательных систем:

1. REHAU. Самый известный продукт немецкой компании – кабельные полы SOLELEC, где нагревательные элементы изолированы тефлоном и дополнительно армированы кевларом. Прочная система, ориентированная на длительную эксплуатацию с двужильными экранированными кабелями
2. DEVI. Датская компания, которая специализируется на выпуске нагревающих кабелей и матов (DEVImat или DEVIdry). Продукция отличается гибкостью, простотой установки и гарантией на 20 лет. Производитель выпускает интеллектуальные термостаты, которые поддерживают необходимый уровень температуры и контролируют энергопотребление
3. SST Limited Liability – выпускает линейку тёплых полов Теплолюкс: ProfiMat, Profiroll, TROPIX; ТЛБЭ в среднем ценовом сегменте. Гарантийный срок на продукцию – 50 лет, есть модели в виде секций, ковриков, матов
4. CALEO. Южнокорейская компания производит инфракрасные плёночные (CALEO) и стержневые (UNIMAT) полы, а также резистивные кабели и кабельные маты
5. Energy. Производитель из Великобритании, который в продукции делает ставку на низкое энергопотребление и экологичность при низкой цене
6. Ensto. Финский завод по производству специальных напольных матов для обогрева помещений с особыми требованиями (неотапливаемые, слишком сухие или влажные)

Холодный пол – проблема не только в частных домах, но и в квартирах. При взвешенном выборе разновидности напольной системы обогрева и его корректном монтаже, этот вопрос можно решить раз и навсегда. Важно учитывать тип напольного покрытия и тепловую мощность материала, тогда тёплые полы принесут в дом комфорт и тепло.

Советы профессионалов по выбору качественного электрического обогрева представлены в видеоролике:

Мнения экспертов о том, какой тёплый пол самый экономичный, даны в видео:

8.9Total ScoreЭлектрический тёплый пол

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

7.8Средняя оценкаЭлектрический теплый пол8Водяной теплый пол7.5

Плитка считается почти идеальным напольным покрытием. Она способна прослужить более десятилетия. Материал не боится сырости, химически активных веществ, хорошо справляется с механическими нагрузками.

Еще одно достоинство – возможность монтировать под него практически любой вид напольного обогрева. Разберемся, по каким критериям выбирать теплый пол под плитку – какой лучше всего подойдет для частного дома и квартиры.

Что влияет на выбор теплого пола?

Чтобы сориентироваться в выборе теплого пола под плитку, стоит обратить внимание на такие нюансы:

• Функции. Мощность и, соответственно, тип напольного отопления зависят от того, будет ли система основной, дополнительной или альтернативной. Если теплый пол предназначен для дополнительного подогрева, выбор шире.
• Стяжка. Нужно определиться, будет ли выполнена бетонная стяжка при обустройстве пола. Также принципиально важным может оказаться вопрос ее толщины, особенно если речь идет о помещении с низким потолком.
• Тип жилого помещения. Если в частных домах допустимы практически любые решения, то владельцы квартир в многоэтажках нередко ограничены в выборе отопительных систем.
• Стоимость самой системы и ее эксплуатации. Дешевое оборудование далеко не всегда бывает самым экономичным. При выборе теплого пола следует учитывать все: стоимость материалов, трудоемкость монтажа, расход и цену энергоресурсов.

Под плитку в любом случае лучше положить теплый пол, ведь материал очень холодный на ощупь и на него неприятно становиться ногами.

Однако тип системы следует выбирать с умом. Она должна полноценно выполнять свои функции, рационально расходовать ресурсы.

Водяной пол – выгодное решение. Хотя монтаж системы трудоемок, а материалы обходятся недешево, эти затраты и хлопоты окупаются благодаря предельно рациональному расходу ресурсов

При выборе системы нужно также учитывать особенности ее обслуживания и ремонта. Желательно, чтобы к оборудованию был свободный доступ на случай поломки.

Плюсы и минусы разнотипных систем

В хозяйственных и строительных магазинах можно приобрести теплые полы таких типов:

• водяные;
• электрические;
• электро-водяные.

Причем электро-водяные системы появились недавно, поэтому пока трудно судить об их эффективности и долговечности. Зато электрический и водяной обогрев проверен временем. Плюсы и минусы этих полов хорошо известны.

Галерея изображенийКлассическая напольная система обогрева, которая давно и прочно завоевала доверие наших соотечественников. Хотя материалы обходятся дорого, а монтаж требует времени и сил, дешевизна эксплуатации на 100% компенсирует вложения. Это самый экономный вариант напольного отопленияИз всех электрических систем напольного отопления кабельная считается самой популярной. Ее постепенно вытесняют нагревательные маты, т.к. они более удобны в монтаже. Один из главных минусов кабельных полов: их желательно укладывать до начала отделочных работ в комнатеВ зависимости от необходимой мощности обогрева можно выбрать тонкие или более толстые нагревательные маты. Если напольное отопление необходимо только в межсезонье или будет использоваться как дополнение к радиаторной системе, вполне достаточно установки тонких маломощных систем. Они подогреют плитку и подсушат воздух в помещенииКомбинированные напольные отопительные системы объединяют достоинства водяных и электрических, однако не лишены недостатков обоих типов полов. Самый значительный минус – ограничения в сфере применения. Из плюсов – высокая эффективность, отсутствие котла и соответствующего дополнительного оборудованияВодяная система теплого полаЭффективная электрическая кабельная системаНапольные рулонные нагревательные матыТеплые электро-водяные полы

Предлагаем подробно рассмотреть все варианты напольного отопления, сравнить их достоинства, недостатки, ограничения в сфере применения. Так будет проще подобрать подходящий теплый пол под плитку с учетом условий эксплуатации, типа и назначения помещений.

Вариант #1: водяной обогрев пола

Водяной пол – это система трубопроводов с теплоносителем, которая располагается между основанием из бетона или древесины и чистовым напольным покрытием. Нагретая вода поступает в трубы либо непосредственно от котла, либо от центрального отопления.

Для водяных систем подходят полимерные и металлические трубы, однако все чаще выбирают изделия первого типа. Это связано с большей долговечностью трубопроводов, их устойчивостью к коррозии

Не стоит выбирать водяную систему для квартиры в многоэтажном доме. Это связано с неудобствами, которые могут возникнуть из-за подключения к централизованному отоплению, и возможными последствиями аварий. Риски слишком велики. А вот для частных домов таких ограничений нет.

Хотя водяные полы нежелательно устанавливать в многоэтажках, хозяева квартир, расположенных на первых этажах, могут позволить себе такую роскошь и подключиться к трубе обратки (требуется согласование)

Водяные системы экономичны. Их установка позволяет снизить энергопотребление на 20-30%, а в помещениях с высокими потолками – до 50-60%. Это становится возможным благодаря тому, что температура теплоносителя в трубах не превышает 30-50°C. Если в доме высота потолка выше стандартной, то воздух прогревается не полностью: на 2-2.5 м выше уровня пола.

В частном доме нередко подключают два контура отопления. Вода нагревается в котле, проходит через радиаторы, после чего поступает к трубопроводу теплых полов. Это позволяет предельно рационально использовать ресурсы и получать максимальную отдачу

Конструкция водяного пола сложна и представляет собой многослойный пирог. Причем на каждом этапе монтажа приходится тщательно выполнять работы, в противном случае возможны аварии и протечки. Если подобное произойдет, придется срывать полы для ремонта.

Правильно смонтированные водяные полы становятся надежным и эффективным источником тепла. В идеале они должны дополнять или дублировать основную систему отопления. Еще нюанс: чтобы прогрев был равномерным и стабильным придется позаботиться о качественной теплоизоляции.

Вариант #2: электрический кабель

Кабельные полы не требуют никакого особого ухода и технического обслуживания, в отличие от водяных систем. Их можно устанавливать в дачных домах или коттеджах, где не проживают постоянно, а наведываются на выходные и в праздники.

В трубы водяных полов приходится заливать незамерзающую жидкость, чтобы система не размерзлась во время суровых морозов. Также теплоноситель желательно очищать. С кабелем подобных проблем нет.

КПД кабельных электрополов достигает 100%, чего невозможно добиться при установке водяных систем, в которых есть дополнительные теплопотери при перемещении нагретой воды по трубопроводу

При монтаже кабельных полов высота комнаты от пола до потолка уменьшается незначительно, т.к. толщина стяжки может быть минимальной. В среднем толщина «пирога» теплого электропола не превышает 5 см. Вес кабеля гораздо меньше, чем труб. Соответственно снижается и нагрузка на плиты перекрытия.

Для работы кабельного электропола достаточно подключения к сети 220 В, однако качество проводки имеет принципиальное значение. Мощность оборудования – около 80 – 150 Вт/м.кв, и электросеть в доме должна выдерживать дополнительную нагрузку. Это ограничивает применение электрических отопительных систем в помещениях со старой проводкой: ее придется менять.

Снизить нагрузку на сеть, сэкономить на оплате счетов и добиться оптимальной температуры при любой погоде можно с помощью терморегуляторов, которые контролируют работу системы

При благоприятных условиях срок эксплуатации кабеля может достигать полувека. Конструкция проста, надежна, не требует особого обслуживания. Это связано с отсутствием трущихся деталей, которые могли бы выйти из строя. Есть случаи, когда электросистема проработала без особых сбоев в течение 62 лет – в кафедральном соборе Осло. Ее демонтировали в рабочем состоянии при замене изношенного покрытия.

Кабельный пол под плитку – отличное решение для квартиры и частного дома. Электрическая система потребляет больше ресурсов, чем водяная, и обходится дороже в эксплуатации, но имеет собственные неоспоримые преимущества.

Вариант #3: нагревательные маты

Это все тот же кабельный пол, но в более удобной форме: провод закреплен на специальной сетке (ширина 50 см, длина до 30 м). Использование матов существенно ускоряет монтаж электросистемы. Их можно укладывать не на весь пол, а лишь на ту часть, которая нуждается в прогреве, обходя зоны, где будет установлена мебель или сантехника.

В нагревательных матах используют одно- и двужильные кабели. Изделия первого типа дешевле, а второго – безопаснее, т.к. при их работе нет излучения электромагнитного поля. Оба вида термоматов удобны в укладке и не уменьшают расстояние до потолка (толщина сетки – около 3 мм).

Чтобы уложить термомат, не нужны никакие особые навыки: достаточно уметь обращаться с простыми инструментами и четко следовать инструкции фирмы-производителя

Термоматы – идеальное решение для теплого пола под плитку. Эта система настолько же проста и эффективна, как кабельная, а для ее монтажа нужно приложить минимум усилий.

Вариант #4: пленочные системы

Пленочные системы работают за счет излучения энергии в инфракрасном спектре. Они прогревают непрозрачные предметы, в т.ч. напольное покрытие. Основное достоинство пленки – температура самих нагревательных стержней почти не повышается, т.е. нет лишнего расхода энергии. Когда верхнее покрытие нагревается, тепло поднимается вверх на 2-2.5 м. Самая комфортная зона – внизу, возле ног.

Система проста. Она состоит из полимерной нагревательной пленки толщиной около 0,4 мм, температурного датчика, терморегулятора. Электроток подается к графитовым полоскам, и они генерируют ИК-излучение.

Датчик представляет собой стержень или пластину из двух спаянных металлических элементов. В зависимости от вида он может быть выносным или располагаться между нагревателями

При нагреве до заданной температуры срабатывает датчик, а терморегулятор управляет работой теплого пола. Удобство эксплуатации системы во многом зависит от вида выбранного терморегулятора.

Некоторые модели представляют собой настоящие мини-компьютеры, которые можно запрограммировать на определенный режим работы в течение длительного срока – на неделю, две или месяц.

При работе пленочной отопительной системы образуется электромагнитное поле, однако оно очень слабое и не оказывает практически никакого воздействия на человека

При всех достоинствах инфракрасной пленки ее лучше не укладывать под плитку или выбирать с углеродными нагревателями, т.к. биметалл не подойдет. Из-за плохого сцепления пленки с плиточным клеем возникают проблемы: система работает неэффективно.

Благодаря малой толщине пленки система теплого пола занимает минимум пространства. Укладка проста, не требует применения дорогостоящих инструментов и сложных технологий

Трудности с качеством сцепления клея и теплого пола решаемы: можно проложить мелкоячеистую стекловолоконную сетку или постелить листы ГВЛ, а поверх них – плитку. Это несколько улучшит ситуацию. Однако тогда возникает закономерный вопрос, стоит ли переплачивать за материалы и вкладывать больше сил в монтаж, если можно просто выбрать нагревательные маты или кабельную систему.

Вариант #5: электро-водяное отопление

Такое отопление представляет собой систему труб из структурированного полиэтилена диаметром около 2 см. В них залит антифриз и проложен семижильный хромо-никелевый нагревательный кабель с тефлоновым покрытием. Трубопровод укладывают в бетонную стяжку. Если он будет поврежден, антифриз появится на поверхности покрытия, обозначив место поломки. Это очень облегчает диагностику и ремонт теплого пола.

В среднем электро-водяные полы потребляют около 14,4 Вт/м.кв. Система управляется с помощью терморегулятора, который включает обогрев после снижения температуры. Поскольку антифриз остывает очень медленно, расход энергии небольшой

Нагревательный элемент отдает тепло антифризу, который почти мгновенно закипает. За счет этого пол очень быстро прогревается, после чего еще долгое время держит температуру. Такая система позволяет расходовать минимум электроэнергии с максимальной отдачей. Она устойчива к перегреву, поэтому ее можно безбоязненно монтировать под мебелью, делать перестановку.

На каком типе обогрева остановить выбор?

Под плитку лучше всего подходят нагревательные маты, водяные, электро-водяные полы. Вариант кабельной системы стоит рассматривать, если есть навыки самостоятельной укладки подобных полов или можно заказать такую услугу за разумные деньги. Стоит помнить, что могут возникнуть проблему с диагностикой и ремонтом поломок.

Водяной пол – относительно дешевое отопление. Если есть возможность подключить контур отопления к газовому котлу, можно обеспечить экономный обогрев пола. Если же приходится использовать электричество, лучше отдать предпочтение электро-водяной системе

Пленочные инфракрасные полы считаются наихудшим решением, несмотря на эффективность и экономичность. Они прекрасно подходят для монтажа под ламинат, но плохо «уживаются» с плиткой. Специалисты советуют выбрать иной, более практичный, вариант отопления.

ТОП-9 лучших производителей теплых полов

Есть множество неплохих производителей теплых полов, но при выборе отопительной системы имеет смысл купить не просто хорошую, а самую лучшую и по разумной цене. Отечественные рейтинги возглавляют такие бренды:

1. Thermo;
2. Rehau;
3. Caleo;
4. Ensto;
5. Energy;
6. Unimat;
7. Devi;
8. «Теплолюкс»;
9. «Национальный комфорт».

Эти торговые марки отлично себя зарекомендовали. Их продукция проходит жесткий многоэтапный контроль качества, и претензий от покупателей практически нет.

Галерея изображенийБренд существует с 1991 года, и за прошедшие десятилетия завоевал доверие покупателей. Особенность систем Thermo – уникальные фирменные регуляторы, которые четко контролируют температуру до 1 градуса. Перегрев пола невозможен, а расход энергии минимален. Производитель позаботился о простой схеме расчета мощностиИдеальный пол под плитку – «Теплолюкс». Это отечественная торговая марка, и компания-изготовитель ориентирована на российского потребителя. Производственные мощности оснащены оборудованием фирм Kuhne, Nokia, Spirka, Dunst и т.д. Качество продукции на высоте. Также компания выпускает специальные клеевые составы для монтажа систем под плиткуЗа время своего существования (с 1991 года) торговая марка «Национальный комфорт» приобрела репутацию надежного производителя теплых полов. Компания занимается научными изысканиями, испытаниями и разработками, которые позволяют совершенствовать качество продукцииRehau – известная торговая марка. Производитель выпускает высококачественные водяные и электрические системы, следит за безопасностью и гипоаллергенностью используемого сырья. К работе напольного отопления не бывает претензий. Монтаж и сборка предельно упрощеныФинским отопительным системам доверяют не зря: они рационально продуманы, эффективны, экономичны. Напольный обогрев Ensto не исключение. Эти системы прекрасно себя зарекомендовали, т.к. способны создавать комфортный температурный режим даже в самых неблагоприятных условиях (бетон, камень, плохая теплоизоляция). Полы крепят на плиточный клейDevi (Дания) – это недорогой теплый электропол. Он обходится почти вдвое дешевле многих аналогов (около 850 рублей за 1 м.кв.), но совершенно не уступает им в качестве. Системы спроектированы так, чтобы было легко управлять нагревом и выбирать желаемый режимПроизводитель позаботился, чтобы покупатели электрополов Caleo не испытывали затруднений с монтажом. Системы просты, недороги, практичны. При необходимости всегда можно докупить дополнительные монтажные комплекты. Пленочные полы – сверхтонкие (0,42 мм). Цена за 1 м.кв. – примерно 1500 рублейИнфракрасные полы бывают не только пленочными. Карбоновые маты – отличный вариант под плитку. Их монтируют в ванных комнатах, саунах, бассейнах. Графитово-серебряные стержни, из которых выполнены нагревательные маты Unimat, поддерживают постоянную температуру напольного покрытияМонтаж теплого пола ThermoТерморегуляторы торговой марки «Теплолюкс»«Национальный комфорт» в каждый домТеплый элетропол марки RehauEnsto – для помещений с плохой теплоизоляциейDevi – проверенное скандинавское качествоCaleo – простые и практичные системыUnimat – уникальный карбоновый пол

Все названные лидеры рынка пользуются заслуженной популярностью. Еще один немаловажный плюс: системы действительно недороги и экономичны.

Выводы и полезное видео по теме

Все теплые полы имеют особенности, о которых не упоминают производители. Предлагаем полезные видеоуроки и отзывы. Благодаря им вы сможете подобрать правильную систему, которая подойдет именно для ваших условий эксплуатации.

Видеоинструкция по выбору лучшего электропола:

Видеоурок по укладке плитки на смонтированный теплый пол:

Основные недостатки разных типов электрополов:

Какой теплый пол лучше под плитку, может определить только сам владелец помещения. Лишь ему известно все об условиях эксплуатации системы, интенсивности ее работы, желаемом температурном режиме. Общие рекомендации подходят не всем, поэтому стоит потратить время и выбрать наилучший вариант отопления. Наградой за приложенные усилия послужат тепло, комфорт и экономия в будущем.

Пол, облицованный керамической плиткой, при всех своих выраженных достоинствах имеет все же два серьезных недостатка. Во-первых, речь идет о том, что поверхность может становиться скользкой, особенно при попадании на нее влаги. И втрое – керамическое покрытие никак нельзя назвать теплым материалом. Хождение по нему босыми ногами или в домашней обуви в зимнее время бывает очень некомфортным, тем более при выходе, к примеру, из душевой кабинки или ванны.

Электрический теплый пол под плитку технология укладки

Первого негативного момента можно избежать, если сразу подбирать керамическое покрытие для помещений со специальной, нескользящей поверхностью. Вторая проблема также имеет решение – это электрический теплыйпол под плитку технология укладки которого может несколько различаться, в зависимости от типа выбранной системы подогрева. Работа по монтажу электрического теплого пола – задача непростая, но тем не менее – вполне доступная для самостоятельного выполнения аккуратным и старательным хозяином квартиры или дома, без привлечения специалистов.

Каковы достоинства электрического теплого пола?

Подогрев поверхности пола, облицованной керамической плиткой, можно осуществить монтажом водяных контуров, или же применив одну из существующих систем электрического нагрева. И тот, и другой тип могут использоваться как в качестве основного источника тепла, так и в роли дополнительного, повышающего комфортность помещений.

Водяной теплый пол, конечно, выигрывает в плане экономичности эксплуатации – его при соблюдении определенных условий даже можно подключить к существующей центральной системе отопления. Но вот себестоимость его монтажа и масштабность работ – несопоставимо выше, чем любого из электрических. Кроме того, электрический подогрев имеет и ряд других неоспоримых преимуществ:

• Любой водяной контур подогрева требует массивной стяжки. Если добавить еще и диаметр самих труб, то подъем уровня пола получается весьма значительный, что далеко не всегда позволительно в условиях городских квартир. Нельзя сбрасывать со счетов и возникающие при этом дополнительные нагрузки на перекрытия. А вот некоторые электрические теплые полы вовсе не требуют стяжки.
• Сам по себе монтаж электрического теплого пола – значительно проще.
• Полностью отсутствует риск скрытых протечек теплоносителя – исключена вероятность затопления нижних соседей.
• Электрические теплые полы не требуют достаточно громоздкого и дорогостоящего регулировочного оборудования. Да и точной регулировке они поддаются гораздо легче.
• Не требуется никаких согласительных процедур с коммунальными службами – главное, не выйти за выделенный лимит мощности подачи электроэнергии на квартиру или загородный дом.

Электрический подогрев пола создает наиболее комфортные условия для проживающих – равномерно прогреваемая поверхность отдает тепло, которое поднимается кверху, с постепенным снижением температуры по мере увеличения высоты.

Комфортное распределение температур при функционировании теплого пола по сравнению с классическим радиаторным или коллекторным отоплением

Керамическая плитка, выложенная поверх системы обогрева, превращается в емкий «аккумулятор» тепловой энергии – по ней приятно ходить разутым, а прогретый слой кафеля наиболее равномерно отдаеттепло в помещение.

Цены на электрический теплый пол

электрический теплый пол

Существует несколько разновидностей теплых полов, которые могут укладываться под керамическую плитку. Технология монтажа каждой из них имеет свои собственные нюансы. Тем не менее, много и общего, особенно в плане подготовки помещения и требуемого инструмента.

Как подготовиться к укладке теплого электрического пола

• Первое, на что обращается внимание – это степень утепленности базового основания пола. Если электрическая энергия будет уходить на абсолютно н ненужный нагрев плиты перекрытия или пола, уложенного по грунту, то хозяева просто разорятся на оплате счетов за потреблённые киловатты. Обычно теплые полы укладывают на основание, которое в своей структуре уже содержит слой термоизоляции – особо это важно для частных домов или для квартир, где снизу  расположено неотапливаемое помещение. При благоприятных условиях некоторые технологии монтажа электрического подогрева допускают ограничиться тонким фольгированным термоизолятором.
• Второе – поверхность пола должна быть отремонтированной. Нет смысла укладывать систему обогрев и затем —керамическую плитку, если поверхность имеет значительные неровности, трещины или щели, участки нестабильности или рыхлости старой стяжки.
• Третье – в помещение, к месту планируемой установки терморегулятора должна быть подведена линия электропитания требуемой мощности с обязательным заземляющим контуром. Для нее следует предусмотреть отдельный автомат на распределительном щитке, и, желательно, обезопасить себя установкой защитного устройства – УЗО. По вопросам проводки линии имеет смысл обратиться к квалифицированному электрику.
• Следующий вопрос – это приобретение терморегулятора с термодатчиком. В подавляющем большинстве случаев они не входят в комплект теплого пола, но без них его работа невозможна.

Терморегулятор с датчиком не входят в стандартный комплект электрического теплого пола

Терморегулятор можно выбрать на свой вкус – с электромеханическим или кнопочным управлением, со светодиодной или ЖК-индикацией, с различным дизайнерским и цветовым исполнением и т.п. Обычно все это приборы рассчитаны на установку в стандартное гнездо под розетку или выключатель.

Необходимо позаботиться и о комплекте инструментов:

• Укладка теплого пола всегда подразумевает электромонтажные работы. Потребуется инструмент для резки проводов, снятия изоляции. Перед коммутацией проводов в терморегуляторе концы желательно залудить – значит, нужен паяльник и необходимые расходные материалы – припой, флюс. Для усаживания термоусадочных трубок лучше всего пользоваться строительным феном. Кстати, хотя в комплект теплых полов обычно входит определенной количество «термоусадки», неплохо бы иметь хотя бы небольшой собственный резерв.
• В полу и стене потребуется вырезать штробы – для этого нужно иметь «болгарку» с диском по камню и перфоратор.
• После укладки и коммутации электрической схемы потребуется провести контрольные замеры – общей проводимости цепи и ее сопротивления — значит, необходим мультиметр. Рекомендуется также проверить сопротивление изоляции – это выполняется специальным прибором — мегомметром.

Мультиметр (слева) и мегомметр

• Предстоят и общестроительные работы: иногда – это заливка стяжки, и в любом случае – укладка керамической плитки. Значит, должны быть подготовлены все необходимые инструменты – миксер (насадка на дрель) для замешивания строительных смесей и ёмкость для этих целей, шпатели – обычные и зубчатые, правило, валики и кисти для нанесения грунтовки, принадлежности для разметки и контроля – рулетка, линейка, строительный уровень, маркер или карандаш и т.п.

Некоторые инструменты потребуются в любом случае, другие – в зависимости от выбранной технологии укладки теплого пола. Об этом подробнее будет рассказано ниже.

Теплый пол кабельного типа

Виды обогревательных кабелей для теплогопола

</h3>

Для начала будет рассмотрена система теплого пола с обогревательным кабелем. Прежде всего, необходимо определиться с ее разновидностью, так как кабель может быть одножильным, двужильным или с полупроводниковой матрицей.

• Одножильный вариант относится к разряду самых недорогих. Проводник греется по обычному резистивному принципу, точно так же, как спираль утюга или ТЭНа.

Строение одножильного нагревательного кабеля

Цена на такие кабели невысока, но и работать с ними очень неудобно. Главная трудность в том, что оба монтажных («холодных») конца должны сойтись в одной точке — в месте установки терморегулятора. Учитывая то, что пересечения кабеля на полу категорически запрещены, это очень усложняет, а иногда даже ограничивает возможности укладки.

• Двужильный кабель в этом отношении – намного удобнее.

Замкнутость цепи здесь обеспечена наличием концевой муфты, «холодный» конец – всего один, и процесс укладки от этого намного упрощается. В роли «спирали» в разных моделях может выступать как один проводник, так и оба сразу.

Двужильный кабель резистивного типа

Основной недостаток обоих упомянутых кабелей – одновременный и равный нагрев по всей длине, что бывает не всегда удобно. И еще–сама по себе схема исключает работоспособность системы нагрева при обрыве на любом участке обогревательного кабеля

• Полупроводниковый саморегулирующийся кабель относится к инновационным разработкам.

Строение и принцип саморегуляции полупроводникового кабеля

Металлические провода здесь выполняют роль исключительно проводников, а нагрев происходит в расположенной между ними полупроводниковой матрице. Причем, чем выше температура на конкретном участке, тем меньше проводящая способность полупроводника, и тем ниже потребление энергии. Таким образом, исключается возможность перегрева, резко взрастает экономичность эксплуатации системы.

Полупроводниковый саморегулирующийся кабель пока что весьма дорогое «удовольствие», и если рассматривать варианты с позиций «цена – качество – удобство в монтаже», то оптимальным выбором становится двужильный кабель резистивного действия. О нем и пойдет речь ниже.

Как рассчитать необходимое количество кабеля

Работу всегда начинают с планирования схемы раскладки кабеля, места установки терморегулятора и подключения к сети питания.

• Никогда не планируется укладка кабеля под стационарными предметами мебели – для корректной работы такой системы требуется постоянный теплообмен с воздухом, и при его отсутствии кабель может перегреться и выйти из строя.

Примерная схема укладки обогревательного двужильного кабеля

• Отступ от стен и мебели должен быть не менее 50 мм, а от нагревательных приборов (например, радиаторов или конвекторов, стояков отопления и т.п.) – на менее 100 мм.
• Категорически запрещается планировать укладку с пересечением кабеля.
• Для эффективной системы топления принято ориентироваться на то, что кабелем должно быть закрыто около 70 ÷ 75% от общей площади помещения.

Основным параметрами планирования выступают требуемая длина кабеля и шаг между соседними петлями. Эти величины необходимо рассчитать, исходя из площади укладки (S), необходимого количества тепловой энергии для эффективного обогрева (Qs) и удельной тепловой мощности выбранной модели кабеля, рассчитанной на 1 метр его длины (Qкб). Откуда взять эти величины?

• S несложно найти, измерив те участки, на которые будет укладываться кабель, вычислив и просуммировав их площадь.
• Значение Q sпринимают равным:

— Еслитеплый пол будет единственным источником отопления, то 180 Вт/м² в случае, когда комната расположена «на грунте» или над неотапливаемымпомещением, и 150 Вт/м² – если снизу находится отапливаемое помещение.

— Если подогрев пола рассматривается как дополнительный источник тепла, то эти величины будут равны 130 и 110 Вт/м² соответственно.

• Удельная тепловая мощность кабеля Qкб, Вт/погонный метр, в обязательном порядке указывается в технической документации изделия.

Подсчетведется по двум формулам:

Требуемая длина кабеля равна:

L = S × Qs / Qкб

Имея значение длины, можно найти и шаг укладки кабеля – расстояние между параллельными петлями укладки:

N = 100 × S / L

Чтобы не утруждать посетителей сайта самостоятельными расчетами, размещен специальный калькулятор, предназначенный для быстрого и точного определения длины кабеля и шага укладки:

Кабели теплого пола не реализуются метражом — они выпускаются в ассортименте стандартизированных отрезков с установленными соединительной и концевой муфтами .  Поэтому, необходимо по полученному значению подобрать наиболее близкую длину из модельного ряда.

Кстати, может случиться и такое, что при большой площади помещения расчетная длина будет превышать возможные варианты, представленные в продаже. В этом случае придется разбивать пол на два участка, и для каждого проводить свои подсчеты исходя из его площади. Каждый контур при таком раскладе должен иметь собственный терморегулятор.

Когда с длиной кабеля определились, осталось найти расстояние между витками  (шаг укладки):

После проведения необходимых расчетов останется точно, в масштабе вычертить схему раскладки кабеля, чтобы руководствоваться ею в процессе монтажа – и можно приступать к практическим работам.

Процесс монтажа кабельного теплого пола под плитку

Иллюстрация	Краткое описание выполняемой операции
	Дополнительно приобретается терморегулятор с термодатчиком.
	Имея перед глазами масштабированную схему укладки кабеля, можно приступать к работе.
	Пол очищается от мусора и пыли.
	Проводится грунтование поверхности пола составом глубокого проникновения. Это и обеспылит поверхность, и обеспечит хорошую ее адгезию с бетонным раствором будущей стяжки.
	Соседние полосы или листы утеплителя укладываются вплотную встык, а шов между ними проклеивается металлизированным скотчем.
	Заканчивается укладка фиксацией кабеля в районе концевой муфты.
	Далее, в гофротрубку вводится термодатчик с сигнальным проводом.
	Головка термодатчика должна дойти до конца гофротрубки. Затем отверстие трубки глушится специальным входящим в комплект колпачком – чтобы не допустить попадания внутрь бетонного раствора при дальнейших работах.

Сетчатые обогревательные маты

Большой популярностью стали пользоваться специальные обогревательные маты. По сути – это тот же нагревательный кабель, но уже уложенный и зафиксированный на стекловолоконной сетке с определенным шагом.

Очень удобны в укладке сетчатые обогревательные маты

Цена на такие комплекты несколько выше, чем на кабели, но зато и укладка проще, и можно обойтись вообще без стяжки сверху – проводить облицовку плиткой прямо по уложенным матам.

Планирование укладки в целом такое же, как описывалось выше. Маты поступают в продажу с расчетом на различную площадь утепляемого пола – это следует учитывать при планировании и приобретении комплекта. Могут они различаться и по удельной теплоотдаче. Сопоставление этих двух параметров – площади и необходимой тепловой мощности, поможет подобрать нужный комплект.

Цены на нагревательные маты

обогревательный мат

Под такие маты не укладывается фольгированного утеплителя – стало быть, вопросы термоизоляции пола должны быть продуманы заранее.

Монтаж теплого пола с сетчатыми матами производится в следующем порядке:

Иллюстрация	Краткое описание выполняемой операции
	Проверяется комплектность, приобретается необходимый для установки терморегулятор с термодатчиком.
	Вначале нарезаются «болгаркой» щели …
	… а затем бетон можно выбрать перфоратором.
	В итоге вертикальная и горизонтальная штробы должны сойтись в одной точке.
	После этого горизонтальную штробу с уложенной трубкой можно сразу же заделать плиточным клеем до уровня пола.
	При необходимости изменить направление укладки, аккуратно, чтобы не задеть сам кабель, разрезается стекловолоконная сетка.
	Мату придается нужное направление – и продолжается его укладка.

Достоинством такой технологии укладки теплого пола является и то, что есть возможность даже не демонтировать старое кафельное покрытие. Достаточно будет для лучшего сцепления обработать его абразивом, придав для адгезии клея нужную шероховатость, или даже просто обработать специальной грунтовкой «Бетоноконтакт». Таким образом, можно быстро и без утомительных работ по демонтажу, и обновить керамическое покрытие, например, в ванной или на кухне, и придать ему все качества теплого пола.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Монтаж стержневого инфракрасного теплого пола под плитку

Ещеодной разновидностью электрического теплого пола, отлично подходящего для дальнейшей облицовки керамической плиткой, являются инфракрасные стержневые маты.

Инновационный подход — инфракрасные стержневые маты

Они представляют собой две параллельные шины-проводника, между которыми с определенным шагом размещены нагревательные элементы 0 стержни, изготовленные из специального материала, имеющего свойство становиться под воздействием проходящего тока источником инфракрасного излучения, которое передает тепловую энергию на расстояние. Каждый из стержней – совершенно независим, и даже выход из строя одного или нескольких не нарушат общую работоспособность системы теплого пола.

Мало того, стержни имеют свойство саморегуляции – чем выше температура, тем меньше их потребление энергии. При достижении предельного нагрева они просто «запираются» — это дает немалую экономию электроэнергии. Важно то, что такие стержневые маты можно размещать по всей площади комнаты, вне зависимости установки предметов мебели – перегрев им не грозит. И в дальнейшем можно проводить перепланировку, перестановку в интерьере, нисколько не опасаясь того, что это повредит работе теплого пола.

Принципиальная схема коммутации инфракрасных стержневых матов

Принципиальная схема монтажа такой системы обогрева пола представлена на рисунке, а сама технология укладки будет рассмотрена ниже в таблице.

1 – нагревательный стержень.

2 – токопроводящие шины.

3 – коммутационные провода.

4 – специальный коммутационное клеммное соединение.

5 – «холодные» провода. Могут быть предустановлены или также требуют самостоятельной коммутации.

6 – концевые изоляционные муфты.

7 – термодатчик.

8 – терморегулятор.

9 – кабели подводки сетевого электропитания.

Иллюстрация	Краткое описание выполняемой операции
	Приобретается отдельно терморегулятор с термодатчиком.
	Поверхность пола очищается от мусора и пыли, подвергается грунтовке, лучше всего – двукратной.
	Подготовка гнезда под терморегулятор, вертикальной и горизонтальной штробы, установка термодатчика в гофротрубу и укладка самой трубы – такие же операции, как и при укладке сетчатого мата.
	Разрез должен проводиться строго по центру между стержнями.
	Чтобы полосы уложенного мата не сдвигались в ходе дальнейших работ, их можно зафиксировать на полу скотчем, сначала вдоль …
	… а потом и поперек.
	В первую очередь необходимо соединить кабелем разрезанные и разнесенные концы токопроводящей шины. Для этого ее конец зачищается от изоляции.
	Зачищенный проводник вводится с одной стороны в соединительную гильзу, которая в этом месте плотно обжимается, обеспечивая надежный контакт.
	Далее следуют проверка цепи, проведение контрольных замеров, коммутация терморегулятора, пробный пуск – про все это уже было рассказано выше.
	Так будет выглядеть поверхность пола перед началом укладки плитки.
	Одно из окошек обязательно должно прийтись на термодатчик.
	Поверх мата можно залить тонкую, порядка 20 – 25 мм стяжку, но вполне допустимо сразу выполнять кладку керамической плитки.

Нужно обязательно упомянуть, что существует еще одна разновидность электрических теплых полов – инфракрасного пленочного типа. Откровенно говоря, подойдет больше такая система обогрева пола, как инфракрасный теплый пол под ламинат, линолеум, ковролин, паркет или массивную доску.

Пленочный инфракрасный обогревательный элемент

С керамической плиткой плёночные элементы сочетаются не слишком удачно. Во-первых, трудно обеспечить надёжное сцепление всех слоев – основания пола, плиточного клея и кафеля – прорезать в пленке окна — просто негде, а маленькие отверстия хорошего контакта не обеспечат. Во-вторых, что ни говори, слой на цементной основе существенно снижает уникальные эксплуатационные свойства таких инфракрасных обогревателей.

Цены на инфракрасный теплый пол

инфракрасный теплый пол

Тем не менее, мастера находят способы использования инфракрасных полов и в «союзе» с керамической плиткой. Например, поверх смонтированного плёночного пола укладывают листы водостойкого гипсокартона. Гипс слабо противостоит инфракрасному излучению, поэтому и плитка получает надежную ровную основу, и потеря свойств ИК-обогрева – не столь значительна.

Другой вариант – заливка над пленочными ИК-элементами тонкой стяжки с армированием, которая станет основанием для укладки плитки. Подобная методика хорошо показана в предлагаемом видеосюжете:

Видео — Пленочный инфракрасный пол под керамическую плитку

Похожие записиОтзывы и комментарииИспользуемые источники:

• https://sdelat-dom.ru/remont/poly/teplye/pod-plitku/
• https://krrot.net/kak-vybrat-elektricheskij-tyoplyj-pol/
• https://sovet-ingenera.com/otoplenie/teply-pol/kakoj-teplyj-pol-luchshe-pod-plitku.html
• https://otoplenie-expert.com/elektricheskie-teplye-poly/elektricheskij-teplyj-pol-pod-plitku-tehnologiya-ukladki.html

</ul></ul></ul></ul></ul>
