Как выбрать двухконтурный электрокотел для дома

Главной причиной, благодаря которой двухконтурный бойлер становится неотъемлемой частью отопительной системы, является экономия на обслуживании горячего водоснабжения. В емкости с двумя контурами нагрев воды осуществляется не только за счет использования энергоносителя, но и благодаря дополнительному теплообменнику, преобразующему излишки, возникающие при эксплуатации отопительной системы.

Как устроен двухконтурный водонагреватель?

Нагрев воды владельцам двухконтурных моделей обходится дешевле, чем при использовании одноконтурных вариаций. Притом конструкции рассматриваемых агрегатов имеют мало отличий: присутствуют штуцеры, обеспечивающие слив горячей и подачу холодной воды, взрывной клапан, накопительная емкость, ТЭН, температурный датчик.

Кроме традиционного комплекта деталей и узлов в двухконтурном бойлере имеется особый компонент в виде медного змеевика – это теплообменник спиралевидной формы, его отводы исходят из корпуса устройства. Теплоноситель из отопительной системы прогоняется по змеевику, в ходе чего нагревается этот медный контур.

В результате образуются условия, при которых вода в бойлере подготавливается не только за счет использования ТЭНа, но и благодаря присутствию спиралевидного теплообменника. Водонагреватель выполняет функции теплоаккумулятора, его часто включают в отопительную систему в качестве обвязки для котла на твердом топливе.

Оборудование обычно имеет большой рабочий объем, конструкция рассчитывается таким образом, чтобы подавать требуемое количество воды в условиях пиковых нагрузок, в частности, когда в доме одновременно открывают соответствующие краны. Продуманная теплоизоляция помогает долго сохранять температуру носителя. В летние месяцы, когда отопление отключается, вода в бойлере нагревается автономно.

В чем выгода применения

Использование в связке двухконтурного бойлера сопровождается несколькими положительными моментами:

• уменьшение затрат на оплату электроэнергии. Основную тепловую нагрузку здесь создает медный змеевик;
• снижение интенсивности потребления котлом отопления дров, газа, угля и других видов топлива. После того, как оно выгорит, теплоноситель поглощает энергию, накопленную водой в бойлере, поэтому батареи какое-то время еще будут продуцировать тепло;
• выравнивание температуры среды в отопительной системе. Избыток тепла, возникающий на начальной стадии горения, снимается водой, находящейся в бойлере;
• горячее водоснабжение не будет полностью зависеть от электросети. В случае возникновения перебоев задействуется контур косвенного нагрева.

Оборудование способствует усилению энергической эффективности схемы горячего водоснабжения, притом положительно сказывается на рационализации эксплуатации отопительного котла. Сочетание функций теплоаккумулятора и водонагревателя позволяет без остатка использовать потенциал инженерных сетей.

Как выбрать двухконтурный бойлер косвенного нагрева

Главным критерием при покупке оборудования должен стать рабочий объем накопителя. Нужно учитывать, что на каждого человека, который потенциально будет проживать некоторое время в доме, необходимо выделить минимум 20 л воды в день. Таким образом, агрегат для семьи из 4 человек должен вмещать не менее 80 л.

При проектировании системы необходимо учитывать запланированное количество вторичных контуров. В частности, если бойлер будет работать в связке с котлом отопления, здесь понадобится лишь 1 внутренний змеевик. Если водонагреватель будет подпитываться и от солнечных батарей, и от котла, тем самым создавая всесезонную экономию, оборудование должно включать не менее 2-х змеевиков.

Габариты агрегата – еще один важный параметр выбора. Нужно принимать во внимание, что при установке нагревательный прибор нужно будет разместить выше радиаторов и уровня разводки. Поэтому перед тем, как приступить к изучению ассортимента профильных магазинов, необходимо измерить высоту помещения, в котором будет в дальнейшем размещен бойлер.

Востребованные модели водонагревателей двухконтурного исполнения

Вместительная вариация от Аристон BCH 80L PROTECH+MG рассчитана на 80 литров рабочего объема, ее мощность составляет 21,3 кВт, что является средним показателем для данного сегмента. Модификация способна функционировать в связке с настенными котлами этой же марки. Согласно аннотации производителя, агрегат способен обеспечивать бесперебойное снабжение горячей водой семьи из 4 человек, эксплуатационный ресурс превышает 10 лет.

Диаметр корпуса бойлера составляет 56 см, в высоту он достигает 78 см. Вода нагревается в устройстве до 70°С, заявленная мощность ТЭНов – 3 кВт. Здесь площадь змеевика не превышает половины квадратного метра. Расценки на оборудование варьируются в пределах 27-30 тыс. рублей.

Двухконтурный водонагреватель ACV SLEW 240 привлекает качественной теплоизоляцией, благодаря которой температура среды в течение 3 часов уменьшается не более чем на 1°С. Температура воды, отстаивающейся в бойлере в течение суток, понижается максимум на 9°С. Такие впечатляющие показатели оборудование проявляет при остывшем змеевике контура и отключенном нагревательном элементе.

Эксплуатационные возможности оборудования существенно расширяются благодаря присутствию усовершенствований – встроенного термостата, полимерного покрытия корпуса, отвечающего за защиту от коррозии, нижнего расположения штуцеров холодного и горячего потоков. Комплектация обычно включает штатный кронштейн, используемый для настенной фиксации.

Емкость водонагревателя составляет 240 л, при этом выходная температура – максимум 90°С. Стоимость такого оборудования начинается от 105 тыс. рублей.

Удобная модель бюджетного класса GORENJE GBK 120 LN может быть встроена в локальную или центральную отопительную систему. Здесь летним вспомогательным источником энергии может служить солнечный коллектор. 120-литровая емкость обслуживается теплообменником мощностью 20 кВт, стоимость оборудования – до 25 тыс. рублей.

Lamborghini ERA F 32 B 60 – это газовая комбинированная модель премиум-класса, объединяющая под одним корпусом функции котла и бойлера, один контур обслуживает отопительную систему, другой – горячее водоснабжение. Оборудование может функционировать и в качестве бойлера, и в виде проточного газового водонагревателя.

В проточной схеме агрегат может ежечасно продуцировать до 800 л горячей воды, в накопительном режиме – 60 л. Мощность оборудования достигает 32 кВт, вода нагревается до 90°С. Прямоугольный корпус имеет габариты 80х85х60 см. В контуре горячего водоснабжения поддерживается давление до 7 атмосфер. Стоимость многофункционального бойлера – 190 тыс. рублей.

Подключение двухконтурного бойлера

Вначале нужно выбрать, куда будет вмонтировано оборудование – на стену с применением кронштейнов или на специальный подиум. В связи с этим подготавливают рабочую зону.

Следующий шаг – подключение к нижнему патрубку, отвечающему за поступление холодной воды, отвода, ведущего от внутреннего водопровода. Верхний разъем, через который распределяется горячая вода, соединяется с коллектором, обслуживающим горячее водоснабжение.

Далее на верхнем патрубке змеевика фиксируют отвод, исходящий из напорной ветви отопления. Нижний патрубок, в свою очередь, объединяют с обратной веткой, для этого необходимо врезать тройник за расширительным баком и насосом.

Заключительный этап сводится к подключению бойлера к электросети с применением автоматического предохранителя и УЗО. Все работы можно выполнить без привлечения профессионалов, но важно убедиться, что агрегат надежно зафиксирован, если выбор пал на настенную модификацию.

Обеспечить бесперебойную подачу горячей воды круглый год можно в любом доме. Для этого нужно установить бойлер – электрический или газовый водонагреватель, который снабжает горячей водой местную систему водоснабжения. Находится он под давлением выше атмосферного.

Современный рынок предлагает покупателям широкий выбор устройств для нагревания воды. Поэтому выбрать какой лучше бойлер приобрести очень сложно. Наиболее частое решение принимается в сторону электрического бойлера, или накопительного водонагревателя.

Такой бойлер имеет преимущество перед другими водонагревателями благодаря своей сбалансированной конструкции в плане установки, надежности в эксплуатации, экономичности, результативности производства.

Виды устройств для непрерывного нагрева воды

Водонагреватель – специальное устройство для непрерывного нагревания воды. Для достижения определенной температуры воды используют различное топливо: жидкое, твердое, газообразное, электричество или теплоноситель от внешнего источника энергии. Все водонагреватели делятся на две категории – накопительные и проточные.

Бойлер – накопительное устройство для нагрева воды. Другими словами, это специальный резервуар для наполнения жидкости, которая постоянно поддается нагреванию. Источник тепла в таких нагревателях находится внутри (ТЭНа) или под самой емкостью (газовая горелка).

Бойлеры (нагреватели воды) косвенного нагрева подогревают воду при помощи парового или водяного теплообменника. Горячая вода в накопительных бойлерах циркулирует в замкнутом контуре, а нагревается с помощью отопительного котла.

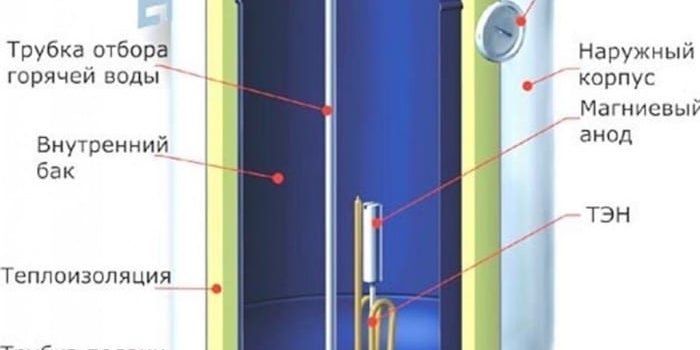

Схема накопительного бойлера

На рынке предлагают и накопительные бойлеры комбинированного типа. Когда вода нагревается с помощью ТЭН, теплообменника и другими способами. Резервуар снаружи защищен слоем теплоизоляции и защитным кожухом. На внешней стороне встроен пульт управления, который позволяет управлять температурным режимом. Установленный биметаллический термостат срабатывает, когда вода остывает до уровня ниже установленной температуры.

Бывают модели закрытого и открытого типа.

1. Устройство закрытого типа используется системой централизованного снабжения воды разных точек, где забирается вода. Емкость для накопления воды изготавливается из металла (эмалированной стали, нержавейки, меди).
2. Емкость открытого типа снабжает только одну точку. Работает по принципу перекрывания сетевой воды, которая находится под давлением, на входе в бойлер.

Проточные нагреватели воды значительно уменьшены в объеме и имеют внутреннюю форму трубки. Вода протекает через нагревательную емкость и нагревается. Для нагрева воды применяют ТЭН, неизолированную спираль, газовую горелку, непрямой нагрев.

Для использования газовых проточных бойлеров должна быть установлена дымовыводящая система по специальному проекту. Такие водонагреватели тоже бывают закрытого и открытого типа.

Для потребителей есть также варианты комбинированных проточно-накопительных водонагревателей.

Плюсы и минусы накопительных нагревателей

При выборе газового бойлера, покупателю гарантируется нагревание воды с большей скоростью. Если сравнить время подогрева воды около 80 литров, то электроприбору косвенного нагрева понадобится больше часа, а для газового прибора будет достаточно сорока минут.

Достаточно легко решить проблему отсутствия горячей воды в не газифицированных населенных пунктах. Установка котла или бойлера, как прибора косвенного нагрева, который питается от электросети, лучшее решение в такой ситуации.

Кроме того, такие нагреватели характеризуются рядом преимуществ:

• установка электрического устройства косвенного нагрева не требует разрешения и сбора документов;
• установить можно своими силами, имея необходимые знания и опыт;
• для монтажа используют пластиковые трубы;
• устройство косвенного нагрева работает без открытого огня – нет жестких требований к установке;
• сила напора воды не имеет влияния на ее температурный режим, в отличие от газовых колонок;
• за счет правильной формы и красивого дизайна решены проблемы эстетики и оптимизации пространства;
• размеры, цветовая гамма, разнообразие моделей по техническим характеристикам позволяет удовлетворить множество запросов.

Как каждый прибор, накопительное оборудование имеет ряд недостатков, причем как электрический, так и газовый:

• зависимость размера бойлера от количества членов семьи;
• для большого бака длительное время нагревания;
• регулярный уход и замена деталей;
• установка в специально отведенных местах с легким доступом при обслуживании.

Решать, что лучше приобрести – газовый и электрический водонагреватель, нужно исходя из индивидуальных условий и требований, которые предъявляются устройству косвенного нагрева. От правильного выбора зависит комфорт всей семьи.

Два контура нагревателя воды – принцип работы

Двухконтурное устройство – это теплоизолированная емкость, в которой нагревается вода за счет змеевика. Это специальная медная трубка в спиральной форме, по которой происходит движение теплоносителя из котла. Работа такого водонагревателя рассчитана на длительное время.

Кроме змеевика, бойлер оснащается патрубками, через которые поступает и выводится вода. Обязательно делается необходимое отверстие, предназначенное для технического обслуживания.

Устройство двухконтурного бойлера

Двухконтурные аппараты изготавливаются в больших размерах. Это позволяет обеспечить запас горячей воды на всю семью и во всех комнатах – на кухне и в ванной. Для двухконтурного устройства характерна энергоэкономичность. Нагретая вода долго сохраняет свое тепло, а при остывании нагревается в кратчайшие сроки.

Выгодное совмещение

В последнее время в частных домах устанавливают двухконтурный нагревательный бойлер, который является частью отопительного котла. Это позволяет сэкономить на приборах и на монтаже оборудования.

В двухконтурном котле нагрев воды во втором контуре происходит в проточном режиме. После открытия крана, холодная вода проходит через теплоноситель, нагревается до нужной температуры, далее поступает в краны в виде горячей воды.

Производительность бойлера, который работает как прибор косвенного нагрева, зависит от мощности конкретной модели. Уместным считается использование котла с мощностью от 20 до 24 кВт.

Для приобретения предлагают напольные и настенные газовые котлы с бойлером. Котлы со встроенным прибором косвенного нагрева по цене, конечно, дороже. Газовые котлы с водонагревателем самые дорогие, но они оправдывают себя за счет экономии средств на монтаж и контролируют расход воды.

Преимущества двух контуров

Водонагреватель, в котором нагревается вода по принципу косвенного нагрева, имеет ряд преимуществ:

1. Высокая скорость нагрева воды благодаря медному спиралеобразному теплообменнику, горячую воду не приходится ждать долгое время.
2. Продолжительность срока эксплуатации – минимум 10 лет. Но бойлер работает долго при условии технического обслуживания и профилактических мер.
3. Цилиндрическая форма обеспечивает полноценное прогревание по всему объему.
4. Наличие кожуха не позволяет повредить бойлер, не допускает утечки воды.
5. Регулируемые опоры дают возможность установить бойлер в самых недоступных местах.

На что обратить внимание

Когда подключается бойлер с системой косвенного нагрева к отопительной системе, следует обратить внимание на такие моменты:

• Покупая бойлер, учитывайте расход воды на каждого члена семьи – 20 литров на человека;
• К устройству необходимо сделать заземление;
• На выходе нагретой воды важно установить гидроаккумулятор для эффекта амортизации ударов воды и компенсации теплового расширения;
• Возле бойлера должна быть розетка. Это нужно для бесперебойного использования горячей воды в случае отключения отопления. Тогда используются ТЭНы;
• Производится установка кранов на подающей и обратной трубе отопительной системы. Это важно для отключения бойлера с целью обслуживания или ремонта, дает возможность не прерывать отопление дома;
• Бойлер располагается максимально высоко, чтобы вода нагревалась быстрее. Радиаторы должны быть ниже.

Газовый или электрический прибор косвенного нагрева идеален в использовании для большой семьи, где есть точки водозабора одновременно в нескольких комнатах.

Бойлеры с системой косвенного нагрева являются незаменимым комплектующим системы отопления и горячего водоснабжения. Для экономии средств и создания большего комфорта лучше установить двухконтурное устройство.

Устройство и принцип действия

На современном рынке отопительного оборудования предлагаются двухконтурные электрические котлы отопления трех видов:

• с дополнительным проточным теплообменником;
• со встроенным накопительным бойлером;
• с возможностью подключения и совместной обвязки с выносным бойлером косвенного нагрева.

Во всех теплогенераторах с возможностью подачи воды для ГВС нагрев осуществляется с помощью трубчатых электронагревателей (ТЭНов). ТЭНы установлены внутри закрытой емкости, заполняемой теплоносителем. Нагревательные элементы должны быть постоянно погружены в воду, поэтому в верхней части емкости устанавливается автоматический воздуховыпускатель. Если воздух не будет сбрасываться, то часть трубки ТЭНа перестанет омываться теплоносителем, в результате чего его вольфрамовая спираль перегреется и перегорит за короткий промежуток времени.

Для справки: обычная водопроводная вода содержит некоторое количество воздуха, при нагревании в емкости он начинает скапливаться в ее верхней части, образуя воздушную прослойку. В промышленных котельных система отопления заполняется водой, прошедшей процедуру удаления пузырьков воздуха. Выполнять ее на бытовом уровне затруднительно по причине высокой стоимости оборудования.

Электрокотлы с проточным теплообменником

Теплообменник двухконтурного котла

В данных агрегатах подогрев воды для ГВС осуществляется от уже нагретого теплоносителя посредством дополнительного теплообменника. Здесь принцип работы следующий: в обычном режиме ТЭНы нагревают теплоноситель до необходимой температуры, он движется по основному контуру с помощью встроенного циркуляционного насоса.

Как только в доме открывается вентиль горячей воды, датчик протока фиксирует этот факт и передает импульс на блок управления. Затем поток теплоносителя переключается с главного контура на вторичный, отдавая команду электроприводу двухходового клапана, распределяющему потоки. При этом отопление дома перестает подпитываться, поскольку теплогенератор работает на ГВС.

Циркуляционные насосы для отопления

Во вторичный контур встроен теплообменник, в котором движутся два потока навстречу друг другу, обмениваясь теплом. То есть, теплоноситель интенсивно отдает теплоту для нагрева проточной воды. Как только кран закрывается, происходит обратный процесс: контроллер по сигналу датчика отдает команду электроприводу двухходового клапана и тот переключает потоки обратно, двухконтурный электрокотел снова функционирует в обычном режиме.

Теплогенератор подобного типа целесообразно использовать, когда в доме имеется 2 или 3 небольших потребителя горячей воды, например, санузел и кухня. Тогда производительности проточного теплообменника будет достаточно. Помимо этого электрические двухконтурные котлы с проточным нагревателем обладают и другими недостатками:

1. Наличие перепадов температуры горячей воды при одновременном использовании двух потребителей.
2. Отключение системы отопления во время работы контура ГВС начинает сказываться на микроклимате, когда происходит обогрев больших помещений, особенно в неутепленных зданиях.
3. Нагреватель требует обслуживания (промывки), поскольку на внутренних поверхностях со временем появляется накипь, препятствующая хорошему теплообмену.

Котлы с накопительным бойлером

Схема подключения проточного и накопительного бойлера

Недостатки, связанные с проточным нагревателем, отсутствуют у двухконтурных электрических котлов со встроенной накопительной емкостью для горячей воды. В этом случае ее расход и количество потребителей зависят от вместительности этой емкости и тепловой мощности агрегата. Производители предлагают настенные и напольные версии теплогенераторов для отопления дома и ГВС, в первых установлены бойлеры небольшой вместительности (до 100 л), в напольных же агрегатах емкость бака может достигать 300 л. Это позволяет обеспечить необходимый расход горячей воды для всех хозяйственных нужд при большом количестве проживающих в доме людей.

Принцип, по которому происходит работа электрокотла с бойлером, напоминает электроустановку с теплообменником. Разница заключается в том, что переключение потоков осуществляется, когда теплоноситель в системе набрал необходимую температуру.

Двухконтурные котлы Navien

В одноконтурных агрегатах при достижении требуемой температуры теплоносителя блок управления отключает ТЭНы и включает их после того, как вода остынет до минимального нижнего порога.

В двухконтурном аппарате ТЭНы продолжают работать, только нагревают они теперь воду в накопительном баке. Получается, что система ГВС всегда готова к работе с большим расходом горячей воды. Тем не менее здесь кроются свои недостатки:

1. Расход электроэнергии выше, так как ТЭНы постоянно подогревают воду в баке.
2. Габаритные размеры теплогенератора больше из-за наличия бака.
3. Электроника настроена на поддержание температуры в помещениях, а уже во вторую очередь нагревают воду в емкости. По этой причине в особо холодные дни температура воды в бойлере может понижаться, поэтому важно изначально правильно выбрать агрегат по мощности.

Присоединение бойлера косвенного нагрева

Схема подключения бойлера косвенного к электрическому котлу

Многие двухконтурные электрокотлы укомплектованы контроллерами, управляющими не только элементами самого агрегата, но и наружными устройствами. К таковым относится и выносной бойлер косвенного нагрева, вода в котором разогревается от теплоносителя, циркулирующего в системе отопления. Данный процесс может контролировать электронный блок теплогенератора, управляя электроприводом трехходового клапана, задействованного в схеме таким образом:

Здесь электрокотел работает по такому же алгоритму, как и со встроенным накопительным баком. Пока теплоноситель в системе не достигнет максимальной температуры, трехходовой клапан по команде контроллера направляет поток к радиаторам, а в остальное время переключается на змеевик бойлера. Соответственно, мощности электроустановки должно хватать на обеспечение теплом обеих систем.

Чтобы экономить электроэнергию для ГВС, некоторые контроллеры имеют функцию программирования на неделю вперед. Готовность горячей воды можно «заказать» на определенное время дня, тогда котел не будет подогревать ее круглосуточно.

Недостатками такой системы ГВС считается относительно высокая стоимость и необходимость выделять под отопительное оборудование специальное помещение.

Заключение

Двухконтурные электроотопительные установки могут успешно заменить собой отдельный электрический водонагреватель, особенно в тех случаях, когда расход горячей воды невелик. Если же расход требуется большой, то и здесь имеются варианты, освещенные выше. Поэтому покупка отдельного электрического бойлера не всегда оправдана.

Ранее для того чтобы искупаться, нужно было произвести целый ритуал: набрать воду, нагреть её, разбавить. Сейчас достаточно просто знать, как выбрать электрический бойлер для нагрева воды или отопления дома.

Содержание

Какой выбрать

Существует множество классификаций, по которым можно отличать водонагреватели. Например, по объему. Естественно, нет одной средней меры, какой бойлер предпочтительнее покупать для семьи, а какой для одного человека, все зависит только от индивидуальных потребностей. Электрические котлы с бойлером на 100 литров более предпочтительны для нескольких человек, чем на 50. Но в то же время, если в семье проживает 6 взрослых людей, то лучше купить модель на 150–200 литров.

Также нагреватели разделяются по типу нагрева воды. Есть модели с емкостью, а есть без неё. Первые являются более популярными, они применяются в различных условиях и считаются более традиционными. Нужно отметить, что они потребляют довольно маленькое количество электроэнергии за счет того, что вода нагревается только один раз, а все дальнейшее время она просто поддерживается определенной температуры.

Электрический проточный бойлер больше подойдет, чем накопительный, если Вы не любите ограничивать себя в потреблении горячей воды, поскольку он работает постоянно. Его принцип работы заключается в том, что он должен прогреть весь поток воды который следует через нагревательный термоэлектрический элемент или ТЭН. Часто такие модели дешевле, чем накопительные, но их главный недостаток заключается в повышенном потреблении мощности. Проточный газовый водонагреватель довольно «прожорливый», для быстрого нагрева воды требуется не менее 8 кВт. В большинстве случаев, такой котел изготовлен из нержавейки и имеет небольшие размеры.

Также бытовые электрические бойлеры бывают с сухим теном и мокрым. В чем заключается различие:

1. Сухой ТЭН заключен в специальную оболочку, которая защищает наревательный элемент от прямого воздействия воды. Это позволяет увеличить срок службы бойлера и повысить его надежность;
2. Мокрый ТЭН известен тем, что он быстро нагревает воду, благодаря непосредственному контакту с жидкостью, но в то же время он достаточно недолговечен. Из-за появления накипи и прочих минеральных загрязнений, эта электрическая деталь водонагревателя часто ломается, не прослужив и года.

Также можно использовать одноконтурный или двухконтурный прибор. Их принцип работы отличается тем, что один бойлер нагревает только воду для купания, а второй электрический водогрейный прибор используется также для обогрева жилья.

1. Одноконтурное устройство предназначено исключительно для нагрева воды. Такой водонагреватель может быть на 30, 50, 80 литров и более. Он потребляет небольшое количество электрической энергии (при наличии бака) и отличается своей доступной стоимостью;
2. Двухконтурный электрический бойлер может использоваться не только для нагрева воды, но и для отопления дома или квартиры. Модели с рециркуляцией более практичны, нежели одноконтурные, из-за этого они немного выше ценятся. В такую систему дополнительно обустраивается водяной насос, который помогает перегонять воду по системе отопления.

Также при выборе бойлера рекомендуем особое внимание обращать на его форму и размеры. Случается так, что правильно выбранная по параметрам мощности модель просто не помещается в котельную или ванную комнату. Сейчас для душевой стараются подбирать компактные модели, где горение производится за счет электрического проточного нагревателя. Идеальное решение – плоский бойлер с проточным нагревом типа ABS BLU R SLIM.

Если габариты квартиры позволяют, то можно купить электрический бойлер с емкостной работой (Termolux и прочие). Такой трехфазный котел с баком является оптимальным вариантом как для дома за городом, так и для дачи или квартиры, скажем, Tesy или Platinum, у которых мощность не более 1,5 кВт.

Существует промышленный котел (например, Drazice или Tatramat на 1000 литров). Наиболее объемная модель – это OSO-Hotwater на 10 000 л. Эта колонка отличается большим объемом нагреваемой жидкости (при наличии емкости) или высокой мощностью ТЭНа, что обеспечивает быстроту поступления горячей воды. Из-за большого размера часто такой водонагреватель горизонтальный навесной или напольный.

Видео: как подобрать бойлер по параметрам

Как установить водонагреватель

После того как Вы выбрали нужную модель, нужно знать, как правильно своими руками подключить электрический бойлер. Установка устройства не представляет собой ничего сложного, все, что нужно – это пошаговая инструкция и необходимые приспособления. Вам понадобятся: подвесные крюки, шланги для врезания в трубы водоснабжения, прокладки, краны и уплотнители.

Как производится монтаж:

1. В ванной комнате, котельной или туалете выбирается место, где можно повесить бойлер и он никому не будет мешать. Наиболее часто для такой работы выбирается участок стены над унитазом. После нужно отмерить нужную высоту устройств и в выделенных местах поставить пометки на стене. В них сделайте отверстия и установите металлические крюки, на которые нужно повесить бойлер;
2. У любого современного бойлера (Термекс – Thermex, Электролюкс – Electrolux, Gorenje) места установки шлангов обозначены соответствующими цветами. Для холодной водоснабжающей системы на боковом или нижнем отсеке бака имеется отверстие с синим кругом, а для горячего водоснабжения – с красным;
3. Независимо от типа бойлера, в отверстие с холодной водой монтируется краник, при помощи которого будет контролироваться поток жидкости. Схема его установки стандартная: сначала накручивается уплотнитель на резьбу, после кран вворачивается в систему. Снизу к крану прикручивается шланг;
4. После этого подключаем трубу к «горячему» отверстию», и выводим шланги к смесителю;
5. Остается только проверить работу электрической части бойлера, при необходимости настроить его и включить в сеть.

Если все сделано правильно – то ремонт устройству понадобится не скоро. При этом нужно помнить, что в среднем раз в год у моделей с мокрым ТЭНом нужно менять термостат.

Обзор цен

Конечно, можно сделать самодельный электрический одноконтурный бойлер, но рейтинг популярных марок говорит, что цены на лидеров рынка не слишком высокие. Например, отлично себя зарекомендовала марка Ariston (Аристон), у неё есть модели на любой вкус, к тому же у котлов этого производителя долгий срок службы. На втором месте по популярности находятся Atlantic (Атлантик) – котлы французской компании. Они отличаются доступной стоимостью и разнообразием ассортимента. И на третьем – Baxi (Бакси), которые считаются одними из самых доступных и надежных моделей среди аналогов.

Сколько стоит бойлер Ariston ABS SHAPE 10 UR (Италия), в России, Казахстане, Беларуси и Украине:

Город	Цена, рубли
Минск	4500
Днепропетровск	4700
Алматы	4600
Иркутск	4500
Краснодар	4500
Москва	4700
СПб	4700

Что такое одноконтурный котел

Одноконтурные газовые котлы служат для нагрева теплоносителя, которым заполнена система отопления. Приготовление воды для горячего водоснабжения одноконтурный котёл не производит. В помещениях, где отапливаемая площадь, порой, превышает триста квадратных метров, используются напольные котлы. Эти отопительные устройства гораздо мощнее, чем настенные.

Настенные одноконтурные отопительные устройства чаще всего используются в квартирах многоэтажек, и могут отапливать площадь до трехсот квадратных метров. Данные котлы гораздо компактнее напольных, и весят чуть больше 40 килограмм. Настенный одноконтурный котёл органично вписывается в интерьер. Также эти настенные устройства более функциональны, нежели их напольные собратья. Мощность самых продвинутых моделей настенных одноконтурных котлов составляет не более 35 киловатт.

Одноконтурный газовый котел не имеет в своей конструкции каких-либо сложных элементов и механизмов. Данный котел состоит из:

• горелки;
• теплообменника;
• блока управления;
• водяного насоса;
• электродвигателя турбины (если котел с закрытой камерой сгорания);
• манометра;
• датчиков;
• запорной арматуры.

Настенные одноконтурные котлы могут комплектоваться расширительным бачком, который спрятан под кожухом котла. Также расширительный бачок может входить в состав и напольного отопительного устройства, которое обладает небольшой мощностью.

Что такое двухконтурный котел

Это отопительное устройство не только нагревает теплоноситель, но также предназначено и для приготовления горячей воды. Двухконтурный котёл имеет более сложное устройство, чем его одноконтурный собрат. Наиболее сложное устройство имеет двухконтурное отопительное устройство, которое оборудовано трёхходовым клапаном.

Существуют двухконтурные отопительные устройства, которые оборудованы парой теплообменников. Один теплообменник отвечает за нагрев воды в системе отопления, а второй нагревает воды для водоснабжения. Самую рациональную конструкцию имеют двухконтурные отопительные устройства, которые оснащены битермическим теплообменником. Такой теплообменник– это два в одном. Внутри битермического теплообменника находится еще один теплообменник, который предназначен для нагрева воды для бытовых целей. Но более популярными моделями считаются котлы с раздельными теплообменниками.

Двухконтурные газовые котлы хороши тем, что решают все задачи, связанные с приготовлением горячей воды отоплением помещения. Такие отопительные устройства довольно компактны, и органично вписываются в любой интерьер. Конструкция двухконтурного отопительного устройства напоминает конструкцию его одноконтурного собрата, которая ещё дополнена:

• вторым теплообменником (если конструкция котла это предусматривает);
• 3-х ходовым клапаном (если теплообменник не битермический);
• входом и выходом для трубопровода ГВС.

Плюсы и минусы двухконтурного котла

Двухконтурное отопительное устройство имеет множество достоинств. Главным преимуществом этого устройства является то, что благодаря такому котлу можно одновременно отапливать помещение и пользоваться горячей водой. Использование двухконтурного котла избавит вас от дополнительных затрат, которые могут быть связаны с покупкой бойлера. Также к неоспоримым плюсам стоит отнести и внешнюю привлекательность двухконтурных отопительных устройств. Эти котлы эстетично смотрятся не только в помещении котельной, но и в любом другом помещении.

Современные двухконтурные отопительные устройства имеют высокий КПД, что позволяет существенно уменьшить затраты на коммунальные услуги. Двухконтурные котлы позволяют идеально настроить температуру внутри помещения, а также отрегулировать температуру воды в трубопроводе ГВС.

Эти отопительные устройства не лишены нескольких минусов, в перечень которых входит:

• отключение отопления в момент разбора горячей воды;
• относительно невысокая производительность в приготовлении горячей воды.

Что такое бойлер косвенного нагрева

Сегодня всё больше людей прибегают к использованию бойлеров косвенного нагрева. Это полезное устройство позволяет более эффективно использовать тепло газового котла. В зимний период, когда включена отопительная система, бойлер косвенного нагрева работает от этой системы, а в летний период, когда котел не работает на обогрев, такой бойлер работает от электрического ТЭНа или котел переводится на летний режим (если позволяют настройки).

Нагрев воды в бойлере косвенного нагрева происходит не прямым способом, а как бы попутным. Внутри такого бойлера находится достаточно крупный змеевик, внутри которого циркулирует теплоноситель из отопительной системы. Таким образом, газовый котёл нагревает воду в змеевике косвенника, которая при помощи насоса циркулирует в отопительной системе, а уже теплообменник нагревает воду, которая находится в бойлере. Такой нагрев воды для магистрали ГВС признан самым экономически выгодным.

Кожух данного бойлера, в основном, сделан из стального листа, а внутренняя его часть – из нержавейки. Между внешней и внутренней частями бойлера косвенного нагрева находится специальный материал, который почти не проводит тепло. Конструкция такого бойлера очень похожа на конструкцию термоса.

Как правило, бойлер косвенного нагрева устанавливается возле отопительного котла. Через бойлер нагретый теплоноситель должен проходить в первую очередь. Вода в таком бойлере будет всегда горячей, и к данному бойлеру можно подключать сразу несколько точек отбора горячей воды. Нагрев горячей воды в бойлере косвенного нагрева ведется без ущерба работы системы отопления.

В большинстве случаев такой бойлер оборудован высокоэффективным теплообменником, который изготовлен из специальной стали. Более дорогие бойлеры косвенного нагрева оснащаются теплообменниками, которые сделаны из латуни. Теплообменник бойлера имеет форму длинной спирали, что позволяет очень быстро нагревать воду до температуры, которую на данный момент имеет вода в системе отопления.

Плюсы и минусы одноконтурного котла и БКН

Бойлер, который приготавливает горячую воду путём косвенного нагрева, нередко используется в одной связке с одноконтурным отопительным устройством. Данный тандем имеет, как преимущества, так я недостатки. Главным преимуществом такого бойлера является то, что это устройство практически не требует никакого сервисного обслуживания и финансовых затрат на протяжении всего срока эксплуатации. Бойлер косвенного нагрева не перегружает электросеть избыточной нагрузкой, что очень важно для тех регионов, где наблюдаются просадки напряжения.

Бойлером косвенного нагрева, который работает вместе с одноконтурным газовым котлом, очень удобно пользоваться. Такой бойлер рационально расходуют воду, поскольку не требует слива большого количества воды до того момента, когда пойдет горячая вода. Такой бойлер очень быстро нагревает воду, и к этому устройству можно подсоединить несколько смесителей, которые могут быть расположены в разных местах дома или квартиры.

Теплообменник бойлера косвенного нагрева функционирует в таких условиях, которые полностью исключают образование накипи. Также конструкция препятствует образованию вредных микроорганизмов внутри устройства. Бойлер косвенного нагрева не требует периодической чистки и может работать более десяти лет без какого-либо обслуживания.

Теплообменник бойлера косвенного нагрева имеет специальную защиту от коррозии. Данная защита очень эффективно бережет эти элементы бойлера от блуждающих токов, которые имеют место в водных магистралях.

Бойлеры косвенного нагрева имеют несколько незначительных минусов, в перечень которых входит:

• более высокая стоимость, чем у их электрических собратьев;
• бойлеры косвенного нагрева имеют больший размер, чем обычные бойлеры;

Использование одноконтурного котла и обычного бойлера

Наряду с бойлерами косвенного нагрева с одноконтурными газовыми котлами также используют и обычные бойлеры. Обычные электрические бойлеры стоят немного дешевле бойлеров косвенного нагрева, но существенно уступают им в множестве параметров. Обычный электрический бойлер гораздо дольше нагревает воду и это устройство нуждается в регулярном обслуживании.

Желательно один раз в год производить чистку электрического бойлера от накипи, а также периодически менять анод, который служит защитой электронагревателя. Электрический бойлер также нуждается в надежном электропитании, и к этому устройству нужно прокладывать независимую электрическую линию. Также этот водонагревательный прибор серьёзно нагружает электросеть – в целом. Поэтому лучше использовать электрический бойлер в тех помещениях, где электропроводка имеет запас прочности.

Заключение

Одноконтурный котел с бойлером косвенного нагрева можно считать очень эффективным тандемом, который практически ничем не уступает двухконтурному отопительному устройству – в плане удобства. Использование бойлера косвенного нагрева с одноконтурным котлом позволяет более эффективно использовать тепловую энергию отопительного устройства, и это существенно уменьшает затраты на услуги ЖКХ.

Используемые источники:

• https://pechiexpert.ru/dvuhkonturnyj-bojler-09/
• https://klivent.biz/otopleniye/dvuhkonturnyj.html
• https://cotlix.com/elektricheskie-dvuxkontrurnye-kotly
• https://www.asutpp.ru/elektricheskij-bojler.html
• https://eurosantehnik.ru/odnokonturnyj-kotel-s-bojlerom-kosvennogo-nagreva-ili-dvuxkonturnyj-kotel.html
