Как выбрать датчики давления и температуры для системы отопления

Газовые котлы пользуются большим спросом при создании отопительной системы частного дома. Большинство новоиспеченных владельцев интересует вопрос о том, каким должно быть давление в системе отопления. Показатель крайне важный, поскольку микроклимат в помещении, безопасность и срок эксплуатации всей системы зависят именно от него.

Разновидности систем отопления

Чтобы иметь представление о том, каким должен быть показатель давления, необходимо сначала рассмотреть, какие системы отопления бывают. Выделяют две разновидности: открытую или закрытую. Особенность первой состоит в том, что расширительный бачок имеет сообщение с атмосферой, циркуляция теплоносителя идет естественным путем: при нагреве идет подъем, при остывании – спуск. Закрытая система не контактирует с атмосферой, теплоноситель в ней движется благодаря циркуляционному насосу. Для должного функционирования системы открытого типа котел размещают в самой низшей точке дома, а расширительный бачок – в самой верхней. Трубу с большим диаметром присоединяют к выходному патрубку котла, с меньшим – к входному. Большей популярностью пользуется закрытая система. Давление в ней должно составлять не более 1,5-2,5 бар, при условии небольшой протяженности контура и отсутствия гигантского количества отопительных приборов. Если дом многоэтажный и имеет много комнат имеет смысл устанавливать дополнительный насос.

•
•
•
•
•
•

•
•
•
•
•
•

Когда контур заполняется теплоносителем, в нем может остаться воздух. При его стравливании изначальное давление снизится, поэтому его необходимо будет поднять путем дополнительной подкачки теплоносителя. Следует помнить, что нагрев приведет к повышению давления.

Регулярный контроль давления

Современные котлы оснащены манометром, позволяющим контролировать уровень давления. Однако одна точка измерения будет не столь информативна. Специалисты рекомендуют установить по манометру до циркуляционного насоса и сразу за ним, в самой верхней и нижней точках системы, а также на входном и выходном патрубках котла.

Не будут лишними устройства, установленные в узлах разветвления труб. Однако этот вопрос остается на усмотрение домовладельца, учитывающего свои потребности и финансовые возможности.

По приборам легко осуществлять контроль, сами они должны проверяться на предмет точности и исправности. Однако как регулировать давление в системе отопления? Сначала необходимо установить причину его изменения.

Причины роста

Во время очередной проверки можно заметить возрастание показателей манометра, свидетельствующие о повышении рабочего давления в системе отопления. Существует несколько причин такого явления:

• повышение температуры теплоносителя привело к его расширению;
• перестала осуществляться циркуляция;
• перекрыт один из клапанов на участке контура;
• существует воздушная пробка или засор;
• кран подачи теплоносителя понемногу пропускает его внутрь системы;
• монтаж осуществлен не по проекту, с нарушением требований к диаметру труб;
• нарушение в работе насоса или его несоответствие требованиям мощности.

Как только причина выяснена, ее необходимо устранить. Внезапное повышение давления при стабильной работе до этого критического момента может свидетельствовать о закипании теплоносителя. В этом случае нужно срочно сократить подачу газа в камеру сгорания. Современные модели котлов оснащены специальными аварийными клапанами, сбрасывающими критический уровень давления. Их, как правило, располагают в расширительном бачке и на выходе из котла.

Причины падения

Часто владельцев газовых котлов интересует вопрос о том, почему падает давление в системе отопления. Оно может быть постепенным или резким, основных причин при этом две:

• нарушение работы теплообменника;
• утечка теплоносителя из контура.

•
•
•
•
•
•
•
•
•

•
•
•
•
•
•
•
•
•

Поломку необходимо точно определить и постараться отремонтировать своими силами или при содействии специалистов. Уязвимых для протечки мест достаточно. Трубы могут быть некачественно спаяны, крепление к радиаторам оказывается ненадежным, срок службы тех или иных узлов превышает допустимый, имеются микротрещины в расширительном бачке (в его мембране). Найти место протечки не всегда представляется возможным. Нужно внимательно осмотреть пол, если трубы спрятаны под ним, а также все доступные глазу участки. Пятна ржавчины или солевые отложения будут говорить о потере герметичности.

Некоторые конструкции контура позволяют по очереди отключать части теплосети, при таком подходе найти протечку не составит труда.

Обнаружив место разгерметизации, его необходимо отремонтировать или полностью заменить часть системы. После чего заполнить ее теплоносителем, спустить воздух и проверить качество работ. Таким образом вопрос о том, что делать при падении давления в системе отопления, не станет неразрешимой трудностью. Главное иметь в виду, что практически любая проблема с отоплением решаема, но несет в себе потерю комфортного микроклимата, определенные финансовые и временные затраты. Халатное отношение к этому вопросу чревато потерей безопасности проживания в частном доме. Именно поэтому требуется предельная внимательность и регулярный контроль параметров системы.

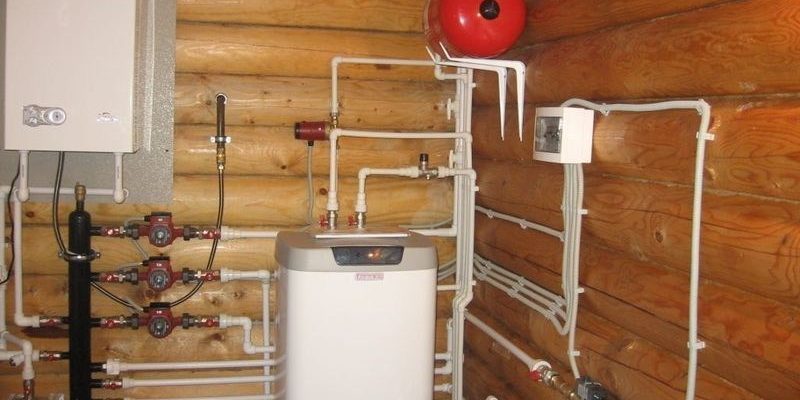

Фото давления в системе отопления

Также рекомендуем посетить: Содержание статьи:

Контроль за работой системы отопления может осуществляться несколькими способами. Для этого устанавливают различные типы оборудования: смесительные узлы, автоматику для своевременной подпитки, группы безопасности. Но независимо от вида в каждом из них обязательно есть датчики давления и температуры в системе отопления. О функциональных особенностях и видах этих приборов следует знать каждому владельцу автономной или централизованной сети.

Назначение измерительных приборов

Датчик давления и температуры в одном корпусе

Что общего у отопления любого типа? Это периодическое изменение температуры теплоносителя и как следствие – его давления. Для контроля показателей степени расширения воды необходимы датчики давления в системе отопления. С их помощью можно наблюдать текущие данные и в случае их отклонения от нормы предпринять соответствующие меры.

Датчики температуры для отопления имеют более широкую область применения. Помимо визуального отображения степени нагрева теплоносителя на отдельных участках системы они могут регистрировать данные температуры воздуха в помещении или на улице. В совокупности два типа приборов должны сформировать эффективный инструмент для слежения, а в некоторых случаях – автоматической стабилизации параметров системы отопления.

Как правильно выбрать оптимальный датчик давления воды в системе отопления или термометр? Основными критериями являются параметры системы. Исходя из этого, к измерительным приборам предъявляются такие требования:

• Диапазон измерений. От этого зависит не только точность, но и актуальность информации. Так, датчик температуры в системе отопления с неправильно выбранной верхней границей будет показывать необъективные данные или выйдет из строя;
• Способ подключения. Если необходимо знать уровень нагрева теплоносителя с высокой точностью – следует выбирать погружные модели термометров. Классический датчик давления для отопления может монтироваться только непосредственно в тепловую магистраль дома, котел или радиаторы;
• Способ измерения. Методика снятия показаний влияет на инертность прибора – задержку отображения фактических данных. Также она определяет внешний вид и визуализацию параметров – стрелочный или цифровой.

В открытой системе параметр давления не важен, так как он практически всегда равен атмосферному. Однако температурные датчики отопления устанавливаются в любой схеме – гравитационной, с принудительной циркуляцией или при подключении к центральной сети.

Для простоты контроля за показаниями системы можно приобрести прибор, совмещающий в себе датчик давления и температуры. Несмотря на относительно высокую стоимость с его помощью намного удобнее снимать текущие данные о состоянии отопления.

Температурные датчики для отопления

Еще на этапе проектирования отопления необходимо выбрать тепловые датчики на отопление – виды и их характеристики. Прежде всего, они отличаются местом установки – непосредственно в систему или для дистанционного контроля других температурных показателей. Последние используются в паре с комнатными термостатами.

Погружные датчики

Погружной термометр

Предназначены для снятия показаний о нагреве воды в трубах. Их монтаж выполняется на определенных участках системы. Некоторые модели твердотопливных котлов не имеют датчиков температуры для отопления. Поэтому обязательно необходимо это устранить.

Выбор модели зависит от способа снятия показаний.

• Биметаллический. Конструкция этих датчиков температуры для системы отопления состоит из стрелочного индикатора и двух металлических пластин, изготовленных из разных металлов. При нагреве одна из них начинает деформироваться, создавая давление на стрелку индикатора. Такая методика характеризуется высокой точностью показаний, но имеет один недостаток – относительно высокую инертность. Средняя цена – от 600 до 900 руб;
• Спиртовые. По сравнению с вышеописанным видом инертность отображения значения нагрева воды практически отсутствует. Принцип работы во многом схож с обычным термометром – в герметичную колбу помещен спиртосодержащий состав, который при нагреве расширяется. Отметки на колбе температурных датчиков отопления этого вида указывают текущее значение нагрева воды. Конструкция простая, но неудобная для наблюдения за показаниями. Стоимость – от 1900 руб.

Для установки этих тепловых датчиков на отопление сначала нужно ознакомиться с инструкцией от производителя. В ней указаны монтажные размеры для подключения к патрубку, граничные температурные значения и рекомендации по эксплуатации.

При выборе погружных термометров нужно учитывать длину гильзы. Она может быть от 120 до 160 мм.

Дистанционные датчики

Дистанционный датчик температуры

Они располагаются вне системы отопления, но могут быть подключены к котлу или программатору для регулировки параметров. В последнее время стали популярны беспроводные модели, которые передают информацию с помощью вспомогательной электроники. Это дает возможность установить их практически в любом месте – отдельном помещении или на улице.

Определяющие характеристики датчиков контроля температуры отопления:

• Дальность действия сигнала;
• Наличие автономных элементов питания – батареек;
• Погрешность измерений.

Для простых схем можно установить проводные датчики температуры отопительной системы. Сигнал передается от термометра к управляющему устройству (или котлу) по проводам. В таком случае вероятность ошибки или некорректных данных значительно меньше, чем у беспроводных моделей.

Для лучшей коммуникации дистанционных термометров с остальным оборудованием лучше всего выбрать модели одной торговой марки (производителя).

Датчики давления для отопления

Датчик давления для отопления

Датчики давления в системе отопления в обязательном порядке должны быть предусмотрены в схеме с принудительной циркуляцией. Фактически они отображают степень расширения теплоносителя в результате нагрева. Поэтому специалисты советуют установку датчиков давления в систему отопления вместе с термометрами.

Главным показателем для манометров являются граничные значения давления. В автономной сети частного дома или квартиры нормальный показатель равен от 1,5 до 2,5 МПа. Соответственно максимальное допустимое значение для датчика давления воды в системе отопления должно быть не меньше этих данных. На практике рекомендована установка моделей с верхней границей 6 МПа. Немаловажным фактором является механизм, с помощью которого манометр отображает показания.

Пружинные датчики

Схема пружинного манометра

В качестве чувствительного элемента у датчика давления для отопления выступает специальная трубка. Она может иметь круглое или овальное сечение. Под воздействием напора теплоносителя происходит ее смещение, в результате чего на циферблате стрелка движется.

Преимуществом приборов такого типа является надежность и доступная стоимость. Время эксплуатации зависит от частоты воздействия на чувствительный элемент, а также превышения максимально допустимого давления. Кроме этого к пружинным датчикам давления в системе отопления предъявляются следующие требования:

• Недопустимы отклонения от значения погрешности. Если при отсутствии давления стрелка находится не на нулевой отметки – прибор экспортировать нельзя;
• Класс точности для бытовых манометров должен быть не менее 2,5;
• Во время механического воздействия на прибор возможно смещение чувствительного элемента датчика давления. Тогда изменения в системе отопления не будут фиксироваться, либо погрешность превысит допустимые нормы. Во избежание этого нужно перед началом отопительного сезона выполнять проверку.

Монтаж пружинных датчиков давления воды в отопительную систему прост. Для этого нужно установить его на резьбовое соединение подводящего патрубка. Нельзя использовать ленту ФУМ – только подмотку, рассчитанную на критические значения давления и температуры.

Альтернативой пружинным манометрам могут быть мембранные модели датчиков. Они дают более точные показания, но подвержены частым поломкам из-за чувствительного элемента.

Электроконтактные датчики

Представляют собой усовершенствованную модель пружинного датчика давления. Применяются для отопления с автоматической регулировкой показателей. Помимо основной стрелки в манометре есть 2 дополнительные. Они устанавливаются на максимальное и минимальное значение давления. При достижении одной из них основной стрелки электрический контакт замыкается и на управляющий элемент поступает соответствующий сигнал. Подобные приборы используют в больших автономных системах. Для автономного отопления их монтаж нецелесообразен.

Нужно помнить, что каждый датчик давления и температуры в системе отопления должен отображать фактические значения. Поэтому сначала следует сделать точный расчет всей системы, а затем, основываясь на полученных показателях подобрать оптимальную модель прибора.

В видеоматериале можно увидеть использование датчика температуры в конструкции солнечного коллектора – одного из видов отопления:

Каков принцип работы регулятора давления воды? За счет чего он повышает или понижает напор в системе? Чем отличаются разные типы регуляторов и какой лучше? Ответы на эти и другие вопросы вы найдете в этой статье.

Из этой публикации вы узнаете, как работает регулятор давления воды и как он устроен, какие бывают типы регуляторов по назначению и внутренней конструкции. Также мы дадим советы по их выбору, установке и настройке.

Содержание статьиСкрыть1Виды регуляторов давления воды2Проточные регуляторы давления3Принцип работы мембранного регулятора давления воды после себя4Как работает мембранный регулятор давления воды до себя5Поршневой регулятор воды: принцип работы6Как работает автоматический регулятор давления7Электронные регуляторы8Выбираем с умом9Правильная установка регулятора давления воды9.1В квартире9.2В частном доме10Как настроить регулятор давления воды

Существует пять видов регуляторов давления воды:

• Проточные:
• Мембранные;
• Поршневые;
• Автоматические;
• Электронные.

По принципу монтажа и использования различают два типа регуляторов:

• До себя;
• После себя.

Регулятор «до себя» выравнивает давление в системе, находящейся перед ним. Такие регуляторы используются там, где нужно защитить магистраль и сантехприборы от гидроудара и повышенного давления. Например, в системах отопления, охлаждения.

Регулятор давления воды «после себя» выравнивает напор воды на выходе. Такие регуляторы используются там, где вода подается к конечному потребителю:

• В системе водоснабжения в квартире;
• Системы орошения;
• Скважины, колонки, бюветы;
• Подача воды для технических нужд.

Читайте также:Принцип работы расширительного бака в системе отопления. Расчет объема, особенности установки и эксплуатации

Что касается материалов, из которых изготавливают регуляторы давления воды, они могут быть:

1. Чугунными;
2. Стальными;
3. Латунными;
4. Титановыми.

Отличаются они и комплектацией. В качестве опций в комплект могут входить:

• Манометр;
• Фильтр механической очистки;
• Шаровые краны;
• Запасной комплект прокладок;
• Воздухоотводчик.

Это самое простое по конструкции устройство, которое по принципу работы является редуктором давления. Внутри него одна магистраль разделяется на несколько меньших по сечению потоков разной длины. За счет этого напор воды в системе понижается.

Из-за того, что в проточных регуляторах нет механических движущихся деталей, они имеют большой срок работы. Но для регулирования потока на выходе необходимо устанавливать дополнительный регулятор.

Такой регулятор давления состоит из следующих частей (см. рис):

• A – Вход клапана;
• B – Выход клапана;
• C – Патрубок к мембранной камере;
• D – Мембранная камера;
• E – Пружина;
• F – Запорный диск.

Работает он следующим образом:

1. Когда давление воды после запорного диска увеличивается, она наполняет мембранную камеру;
2. По мере заполнения мембранной камеры, мембрана давит на шток, соединенный с запорным диском;
3. Диск перекрывает отверстие в клапане и давление после клапана снижается.

При уменьшении давления происходит следующее:

1. Вода из мембранной камеры по патрубку возвращается в клапан;
2. Давление в камере уменьшается, пружина оттягивает запорный диск;
3. Поток воды через отверстие в клапане увеличивается и давление поднимается.

Читайте также:Фанкойлы: что это такое, их принцип работы и особенности

Устройство регулятора давления воды до себя сложнее, чем работающего по принципу после себя. Он состоит из (см. рис):

• A – Вход клапана;
• B – Выход клапана;
• C – Патрубок от входа клапана к пилотному регулятору;
• D – Патрубок от мембранной камеры к выходу клапана;
• E – Пилотный регулятор;
• F – Мембранная камера;
• G – Запорный диск.

Принцип работы регулятора давления воды до себя можно разделить на два этапа: повышение давления и понижение. Когда давление на входе клапана повышается, происходит следующее:

1. Вода по патрубку из входа в клапан поступает в пилотный регулятор, где давит на пружину;
2. Пилотный регулятор открывает отверстие между мембранной камерой и патрубком к выходу из клапана;
3. Вода выходит из мембранной камеры, пружина оттягивает запорный диск;
4. Давление на входе в клапан понижается.

При понижении давления на входе в клапан происходит следующее:

1. Вода из пилотного регулятора возвращается по патрубку ко входу в клапан;
2. Пружина пилотного регулятора разжимается и открывается отверстие между мембранной камерой и патрубком ко входу в клапан;
3. Мембранная камера наполняется водой и запорный диск перекрывает отверстие;
4. Давление на входе в клапан повышается.

В поршневом регуляторе баланс входящего и выходящего давления достигается за счет пружины, толкающей поршень (см. рис. ниже). Работает он следующим образом:

Читайте также:Теплый плинтус водяной своими руками

Вода попадает в первую камеру, из которой переходит во вторую через пропускное отверстие. При повышении давления во второй камере, она толкает поршень, который сжимает пружину. Запорный диск перекрывает проходное отверстие и давление во второй камере понижается.

При понижении напора воды давление в первой камере понижается. Пружина выталкивает поршень и запорный диск. Через пропускное отверстие вода попадает во вторую камеру и давление повышается.

Регулировать силу потока можно перемещая пружину и поршень по второй камере. Для это в таких устройствах есть регулировочный винт. Закручивая его, вы уменьшаете давление на выходе, откручивая – увеличиваете.

По своему принципу работы автоматический регулятор похож на поршневой. Разница лишь в том, что в роли поршня в нем выступает мембрана (см. рис), а заслонка подпружинена.

При повышении давления входящей воды, она толкает мембрану вверх. Та тянет за собой заслонку и отверстие частично перекрывается. При этом давление выходящего потока уменьшается.

При уменьшении давления входящего потока мембрана опускается вниз, опуская заслонку. Отверстие протока открывается больше и давление на выходе повышается.

Отличительной особенностью автоматических мембранных клапанов является наличие второй пружины на заслонке. Она позволяет более точно регулировать давление. настройка необходимого давления на выходе осуществляется с помощью регулировочного винта.

На нынешний момент это самые продвинутые и точные устройства. Они могут работать в режимах до себя и после себя. Их принцип работы следующий:

1. Датчик на входе и выходе определяет давление воды;
2. Сигналы от датчиков поступают в управляющее устройство;
3. Устройство приводит в действие запорный механизм, либо регулирует работу циркуляционного насоса.

Читайте также:Теплосберегающая пленка для окон: отзывы, принцип действия, эффективность и спекулянты

Электронные регуляторы давления воды позволяют максимально точно выставить настройки. Благодаря этому они используются в системах, предназначенных для специфических нужд. Но и стоимость их велика.

При выборе регулятора давления воды нужно обратить внимание на следующее:

1. Максимальное рабочее давление устройства (оно должно быть выше максимума в системе на 20-30%);
2. Диаметр входа и выхода должны точно соответствовать диаметру труб системы;
3. Чем больше диапазон регулировки давления – тем лучше, но стоит учитывать особенности системы отопления или водоснабжения;
4. Перед тем как остановиться на виде регулятора удостоверьтесь, что он удовлетворит ваши потребности. Тот вариант, который подойдет для системы водоснабжения, не всегда можно использовать в системе отопления;
5. Выбирая электронный регулятор для подключения к циркуляционному насосу, проверьте их совместимость.

Монтаж регулятора давления не составляет труда. При его установке или врезке в систему все делается так же, как и при монтаже любого сантехустройства или запорной арматуры. Но есть определенные правила, которые следует знать.

Установка регулятора давления воды в квартире требует соблюдения следующих правил:

1. Регулятор должен быть установлен на входе в систему отопления и регулировать давление «после себя»;
2. Перед регулятором и после него необходимо установить (если их нет) шаровые вентили на случай необходимости демонтажа;
3. Перед регулятором обязательно установите фильтр грубой очистки;
4. Если установлен обычный или автоматический воздухоотводчик, регулятор должен быть расположен после него.
5. Строго соблюдайте направленность потока воды;
6. Нельзя устанавливать регулятор давления воды «вверх ногами»;
7. Чем ближе расположен регулятор к стояку – тем лучше.

Читайте также:Принцип работы трехходового клапана в системе отопления, виды, особенности выбора и установки

При установке регулятора давления в частном доме учитывайте следующее:

1. У вас должна быть возможность демонтировать регулятор – установите перед ним и после него шаровые краны;
2. Регулятор давления «до себя» устанавливают перед насосом, «после себя» – за насосом;
3. Если в системе нет фильтра грубой очистки – установите его перед регулятором и циркуляционным насосом;
4. Если в системе циркулирует не вода, а теплоноситель, убедитесь, что он не повредит механизмы и прокладки устройства, прочтите спецификацию к теплоносителю;
5. Соблюдайте направленность потока при монтаже регулятора;
6. Не устанавливайте устройство вверх ногами.

Для настройки механических регуляторов у них есть регулировочный винт. Иногда он снабжен пластиковой ручкой для удобства (см фото). Для регулировки некоторых моделей вам может понадобиться гаечный ключ или отвертка.

Чтобы увеличить давление после регулятора (и уменьшить до него) отверните винт против часовой стрелки.

Чтобы уменьшить давление после регулятора и увеличить до него, поверните винт по часовой стрелке.

В электронных регуляторах все гораздо проще, но настройка зависит от модели. Есть устройства, которые просто перекрывают поток, а есть такие, которые управляют циркуляционным насосом. Для настройки электронного регулятора давления воды лучше воспользоваться инструкцией к прибору.

Большинство регуляторов давления настроены на 3 атмосферы (3,04 бар). Но в каждой системе отопления давление индивидуальное. Оно зависит от особенностей труб, запорной арматуры, отопительных приборов, температуры теплоносителя.

Читайте также:Что лучше, радиаторы или теплый пол? Почему эксперты расходятся во мнениях?

Если у вас нет точных расчетов системы отопления, можно настроить регулятор давления опытным путем. Нормальным считается давление в системе порядка 2-3,5 атм. Но конкретно в вашем случае оно может отличаться.

Чем выше уровень давления, тем медленнее вода или теплоноситель проходят по ней. Соответственно, лучше отдают тепло. если радиаторы отопления, теплые полы или плинтусы плохо обогревают помещение – стоит повысить давление. При этом скорость потока уменьшится, а теплоотдача отопительных приборов увеличится.

Для регулировки скорости подачи воды в систему водоснабжения или к конечному источнику, нужно исходить от потребностей. Например, если вы установили регулятор в частном доме, можете самостоятельно проверить, какое максимальное давление допустимо для вас.

Но при этом не стоит забывать о максимально возможной нагрузке на трубы и фитинги. Если давление в системе будет слишком высоко, повышается риск протечек.

Надеемся, что статья была вам полезна. Не забудьте поделиться ей со своими друзьями!

Датчиком температуры для отопительного котла называют приспособление, контролирующее работу теплоносителя.  Он производит анализ температурного режима и  корректирует температуру  в системе отопления. Благодаря воздействию датчика в системе ГВС устанавливается оптимальный  режим работы, позволяющий экономить 25% – 30% потребляемого агрегатом энергоносителя, а также не допускается аварийная ситуация  котельного оборудования. Сегодня практически любой электрокотел оснащен термодатчиком.

Устройство и принцип действия

Принцип действия термодатчика основан на измерении параметров сопротивления, давления, ЭДС или геометрических размеров рабочего тела от температуры котла. Выбираются только те физические величины, которые меняются  (линейно или нелинейно) в зависимости от прикладываемой температуры и могут быть однозначно пересчитаны в таковую. Требуемая точность замеров достигается предварительной калибровкой задействованного элемента в определенном диапазоне температур.

Термодатчики имеют достаточно простую конструкцию в виде самого датчика в корпусе с креплениями. Он самостоятельно приводит в действие контакты механического реле термостата или с помощью вырабатываемого  электрического сигнала отключает по достижению определенной температуре  электрокотел/газовое или твердотопливное оборудование.

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах  замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный  из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально  температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой  при обработке сигнала аппаратуре: задействуются  точные, многоразрядные преобразователи с минимальным уровнем собственных  шумов.

В простом энергонезависимом котле термоэлектрический датчик  управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

 По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом  подключения набирают популярность беспроводные схемы подключения.

Проводной

По определению проводные приспособления котлов   передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и  притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Комнатный

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух   имеет наиболее  постоянную температуру. Самым  подходящим местом для локализации чувствительного элемента/  термостата является стена. Следует  размещать устройство на высоте не более 120–150  см от пола.

Внешний

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений   в зависимости от температуры  окружающей среды на улице, осуществляя тем самым  погодозависимое терморегулирование.

 Критерии выбора

Выбирая датчик, следует учитывать совместимость конкретной модели с термостатом. Следует также учитывать технические параметры и условия  эксплуатации приспособления.

Диапазон измеряемых температур

В диапазоне измеряемых температур от комнатной до +55ºС — +80ºС термодатчик должен быть:

• особенно чувствительным и «откликаться» на малейшие изменения температуры;
• с минимальной задержкой реагировать на охлаждение/нагрев контролируемой среды.

Технические особенности

Перед установкой приспособления следует учесть некоторые технические нюансы. Необходимо правильно выбрать тип устройства (погружной или закрепляемый) и  обеспечить в месте локализации достаточное для монтажа пространство.

Условия измерения

Требуется создать такие условия последующих измерений, при которых негативное влияние внешних факторов на точность замеров было бы минимизировано. С целью стабильной  и корректной работы устройство необходимо  предохранить от попадания:

• на корпус теплоносителя, влаги или грязи;
• сквозняков, разместить подальше от мостиков холода;
• солнечных лучей, защитить от постороннего нагрева;

Не рекомендуется размещать приспособление вблизи электропроводки, электрических приборов. По возможности необходимо экранировать чувствительный элемент от источников электромагнитных полей.

Характеристики датчика

При выборе приспособления следует руководствоваться несколькими критериями отбора. Отбирать изделие следует с учетом основных технических характеристик и особенностей работы:

• необходимости запитки от внешнего источника напряжения;
• скорости отклика на изменение ситуации, передаваемого на управляющее устройство;
• допустимого диапазона погрешности измерений;
• возможности эксплуатации в конкретных условиях обслуживаемого объекта.

Срок эксплуатации, периоды обслуживаний, необходимость калибровок

Гарантийный срок эксплуатации термопреобразователя обычно составляет 6 месяцев с момента изготовления, а средний срок службы 8–12 лет.  Периоды обслуживаний определяются производителем и приведены в сопроводительной документации на изделие.  Необходимо регулярно производить  температурную калибровку (верификацию) термодатчика на эталонном оборудовании. Обычно безмонтажная поверка чувствительного элемента проводится 1 раз в 4 года.

Величина выходного сигнала

Величина вырабатываемого напряжения чувствительных элементов без внешнего источника (термопар) невысокая и находится в диапазоне от микровольт до милливольт. Поэтому перед последующей обработкой выходной сигнал усиливается.

Подключение

Обычно датчики для определения температуры располагаются в корпусе термостата. Поэтому при рассмотрении  подключения термодатчика, в большинстве случаев имеется  в виду термостат, а не отдельный датчик.

Наружного

Наружное устройство прикрепляется на стену с северной или северо-восточной стороны здания. Электрическое соединение осуществляется 2-х жильным медным проводом сечением 0,75 мм² длиной ≤ 30 м, возможна установка беспроводного устройства. Одна сторона провода подключается к контактам датчика, другая соединяется с 2-мя клеммами электронной платы, между которыми прикручена перемычка ТА. Перед подключением перемычку следует снять.

Комнатного

Комнатный чувствительный элемент устанавливается в самой холодной или угловой комнате строения, где обычно находятся домочадцы, чтобы избежать подачи ложных сигналов. Напряжение, выходящее из электронной платы на терморезистор, не превышает 24 В. Поэтому возможна прокладка к котлу слаботочным кабелем сечением 0,2–0,35 мм², если длина провода не превышает нескольких метров. Подключение производится аналогично подсоединению  с наружного датчика.

Для газового котла

На колодке термостата с датчиком температуры следует отыскать контакты с маркировкой COM (общий) и NO (нормально открытый) и подсоединить к ним две жилы с одной стороны кабеля.  По схеме соединения теплоагрегата на плате управления отыскать 2 клеммы с перемычкой  из отрезка провода для подключения термостата. Снять перемычку и соединить свободные контакты с 2 жилами с обратной стороны кабеля.

Водяного термодатчика

Аналогичным способом подсоединяется к клеммам котла кабель водяного пола, с обратной стороны крепится малоформатное устройство. Водяной термодатчик  размещается в полу на равном расстоянии от труб с теплоносителем, отступ от ближайшей стены составляет 0,5 метра.

Особенности эксплуатации

С целью получения метрологической характеристики с заданной погрешностью и выработки ресурса устройством, необходимо:

• периодически (не реже 2 раз в год) проверять техническое состояние термодатчиков;
• в сроки, указанные производителем в сопроводительной документации на товарную позицию, делать безмонтажную или лабораторную поверку термоэлемента;
• обращать внимание на правильность коммутации клемм устройства с элементом (блоком) питания и подсоединяемых вторичных цепей на котле;
• при определении клемм подключения на электронной плате проверить соответствие маркировки контактов мультиметром в режиме прозвонки;
• не вскрывать, предохранять от сильных ударов, экстремальных температур и повышенного давления приспособление.

Программируемые терморегуляторы

Программируемый терморегулятор – цифровой регулятор температуры теплоносителя отопительной системе и воздуха в отапливаемом помещении. Он состоит из термостатической головки в виде сильфона со штоком, заполненным жидкостью/газом, и электронной части с программатором. В зависимости от введенного алгоритма работы  шток снижает или полностью перекрывает подачу теплоносителя. С  помощью клавиш и дисплея программируемого «термо»  задаются параметры температуры, день и время старта,  продолжительность режима. Все последующие действия устройство выполнит самостоятельно.

Работа водяных сетей теплоснабжения характеризуется двумя основными параметрами – температурой и расходом теплоносителя. Но есть и третья величина, нередко привлекающая внимание жителей многоквартирных и частных домов, — давление в системе отопления. Главный вопрос – каким оно должно быть для нормального функционирования всех отопительных приборов – радиаторов, теплых полов и так далее. Поскольку однозначного ответа не существует, мы решили разъяснить суть проблемы в рамках данной публикации.

Ознакомительная информация по теме

Первым делом предлагаем рассмотреть, зачем создавать в трубопроводах избыточное давление (выше атмосферного) и в чем оно измеряется. Начнем с конца: величину напора воды в закрытой системе отопления принято отображать в таких единицах:

• 1 Бар = 10 м водного столба;
• 1 МПа равняется 10 Бар или 100 м вод. ст.;
• 1 кгс/см² – то же, что и 1 техническая атмосфера (Атм.) = 0.98 Бар.

Для справки. Килограмм-сила на см² — размерность, часто используемая во времена СССР. На данный момент давление принято измерять в более удобных метрических единицах – МПа или Bar.

Далее, представьте себе трехэтажный коттедж с высотой потолков 3 м, который необходимо обогревать в зимний период. Для этого на обоих этажах выполняется установка батарей, подключенных к общему стояку, идущему от котла, что и показано на схеме. Реальное давление в получившейся закрытой системе отопления сложится из трех составляющих:

1. Столб воды в трубопроводе давит с силой, равной его высоте. В нашем примере это 6 м или 0.6 Бар (0.06 МПа).
2. Напор, создаваемый циркуляционным насосом. Он заставляет теплоноситель двигаться с нужной скоростью и преодолевать сопротивление трех сил: тяжести, трения жидкости о стенки труб и препятствия в виде арматуры и фитингов (сужений, тройников, поворотов и тому подобное).
3. Дополнительный напор, возникающий от теплового расширения жидкости. Практика показывает, что холодная вода с температурой 10 °С после нагрева до 100 °С прибавляет около 5% от первоначального объема.

Примечание. Статическое давление столба жидкости изменяется в зависимости от места измерения. При отключенном насосе манометр в нижней точке системы покажет максимальное значение – 0.6 Бар, а в верхней – ноль.

Очень важный момент. Чтобы подать в помещения требуемое количество тепла, необходимо обеспечить нужную температуру воды и ее расход – два основных параметра работы водяного отопления. Возникающий при этом напор – лишь следствие работы системы, а не причина. Теоретически, он может быть каким угодно, лишь бы выдержали радиаторы и котельная установка.

Отсюда возникает понятие, что такое рабочее давление в системе отопления: это максимально допустимое значение, прописанное в технической документации оборудования – котла или батарей. Нормативные документы требуют, чтобы в частных домах оно не превышало 0.3 МПа, хотя некоторые дешевые агрегаты не способны выдержать и 0.2 МПа.

Зачем поднимать давление

Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:

1. Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
2. Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.

Для справки. Согласно нормативам, оптимальная разность напора в подающем и обратном трубопроводе должна лежать в пределах 0.05—0.1 Bar, максимум – 0.2 Bar. Если показания 2 манометров, установленных на магистрали, отличаются больше, то система спроектирована неправильно либо нуждается в ремонте (промывке).

Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.

Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:

• для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
• чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
• теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.

Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.

Напор в трубах многоквартирных домов

Из содержания предыдущих разделов становится понятно, что величина набора в трубопроводах центрального отопления высотных домов зависит от этажа, на котором расположена квартира. Ситуация следующая: если жильцы первых двух этажей могут приблизительно ориентироваться по манометру, установленному в подвальном тепловом пункте, то реальное давление в остальных жилищах остается неизвестным, поскольку оно падает с каждым метром подъема воды.

Примечание. В новостройках с поквартирной разводкой отопления от общего стояка, где оборудованы поэтажные тепловые пункты, можно контролировать давление теплоносителя на входе в каждую квартиру.

Более того, знание величины напора в централизованной сети не несет практической пользы, поскольку хозяин не может на него повлиять. Хотя некоторые рассуждают так: если давление в магистрали упало, значит, тепла поступает меньше, что является ошибкой. Простой пример: перекройте в подвале кран обратной линии и вы увидите скачок стрелки манометра, но при этом движение воды остановится и подача тепловой энергии прекратится.

Теперь конкретно о цифрах. Диаметры сетей теплоснабжения и мощность подающих от котельной насосов рассчитывается так, чтобы обеспечить подъем нужного количества теплоносителя вплоть до последнего этажа. Это значит, что на входе в многоэтажный дом рабочее давление в системе отопления составит:

• в старых пятиэтажках, где по сей день встречаются чугунные радиаторы, — не более 7 Бар;
• в девятиэтажных зданиях советской постройки минимальный показатель составляет 5 Bar, а максимальный зависит от близости котельной с насосами, но не выше 10 Bar;
• в высотках – не более 15 Бар.

Для справки. Минимум 1 раз в году трубопроводы и отопительные приборы должны подвергаться испытаниям под напором, на 25% больше рабочего. Но в реальной жизни коммунальщики не рискуют проверять домовые системы и ограничиваются испытаниями наружных сетей теплоснабжения.

Представленная информация несет пользу только в плане выбора новых радиаторов и полимерных труб. Понятно, что в зданиях повышенной этажности не следует монтировать чугунные и стальные панельные батареи, рассчитанные максимум на 1 МПа, о чем подробно рассказывается в нашем руководстве по выбору и на видео от эксперта:

Показатели давления в частном доме и причины его падения

В закрытых системах отопления загородных домов и коттеджей принято выдерживать следующие величины давления:

• сразу после заполнения отопительной сети водой и выпуска воздуха манометр должен показывать 1 Bar;
• после прогрева до рабочей температуры минимальный напор в трубах составляет 1.5 Bar;
• в процессе эксплуатации в разных режимах показатели могут изменяться в пределах 1.5—2 Bar.

Важный момент. Мы не зря указали, какое давление следует обеспечить при холодной системе отопления. Дело в том, что подавляющее большинство импортных газовых котлов, оборудованных современной автоматикой, рассчитано на запуск при минимальном напоре 0.8—1 Бар и при его отсутствии просто не включится.

О том, как правильно удалить воздух из отопительных магистралей и создать потребную величину давления, рассказывается в отдельной инструкции. Здесь же мы перечислим причины, почему после благополучного пуска в эксплуатацию показатели напора могут снижаться, вплоть до автоматического отключения настенного котла:

1. Из трубопроводной сети, теплого пола и каналов отопительного оборудования выходят остатки воздуха. Его место занимает вода, что и фиксирует манометр падением до 1—1.3 Бар.
2. Из-за негерметичности золотника опорожнилась воздушная камера расширительного бака. Мембрана вытягивается в обратную сторону и емкость заполняется водой. После нагрева давление в системе подскакивает до критического, отчего происходит сброс теплоносителя через предохранительный клапан и напор снова падает до минимума.
3. То же, только после прорыва мембраны расширительного бачка.
4. Мелкие протечки на стыках трубопроводной арматуры, фитингов либо самих труб в результате повреждения. Пример – греющие контуры теплых полов, где течь может долго оставаться незаметной.
5. Прохудился змеевик бойлера косвенного нагрева или буферной емкости. Тогда наблюдаются скачки давления в зависимости от работы водоснабжения: краны открыты – показания манометра падают, закрыты – поднимаются (водопровод поддавливает через трещину теплообменника).

Подробнее о причинах перепадов напора и способах их устранения расскажет мастер в своем видео:

Заключение

Как видите, важность давления в централизованных сетях теплоснабжения несколько преувеличена. Пусть даже хозяин квартиры осведомлен, что у него в трубах должно быть 0.7 МПа, но это ему мало что дает. Кроме правильного подбора радиаторов и труб для замены магистралей.

В частном доме картина иная: показания манометра, да еще лужица около предохранительного клапана служит индикатором мелких либо существенных неисправностей. Эти вещи необходимо отслеживать и вовремя реагировать подпиткой системы, чтобы поднять давление до нормы. Не стоит забывать и о расширительном бачке – вовремя подкачивать воздушную камеру и следить за целостностью мембраны.

Используемые источники:

• https://mojdominfo.ru/davlenie-v-sisteme-otopleniya/
• https://strojdvor.ru/otoplenie/kak-vybrat-datchiki-davleniya-i-temperatury-dlya-sistemy-otopleniya/
• https://vteple.xyz/princip-raboty-reguljatora-davlenija-vody/
• https://prodatchik.ru/vidy/datchik-temperatury-dlya-kotla-otopleniya/
• https://otivent.com/davlenie-v-sisteme-otoplenija-chastnogo-doma
