Как врезаться в канализационную пластиковую трубу

Общеизвестно, что любые сантехнические работы относятся к разряду наиболее высокооплачиваемых, хотя многие из них можно провести самостоятельно, сэкономив при этом немалые средства. К операциям, которые несложно сделать своими руками без использования специального инструмента, относится врезка в канализационную трубу 110 мм.

Существует несколько способов подключения к канализации, методика различна для трубопровода из металла и пластика. Решая, как врезаться в канализационную трубу, также необходимо изучить технологию подключения к вертикальным и горизонтальным линиям.

Рис. 1 Виды фитингов для соединения частей труб

Причины врезки в канализационную систему

Врезание в канализацию необходимо в случаях:

• Если необходимо подключить новый сантехнический прибор. Это может быть стиральная или посудомоечная машина, раковина, унитаз или биде, выходные патрубки которых соединяются с линией большего диаметра.
• Переноса ранее установленного сантехнического оборудования в другое место. Ситуация часто возникает при перепланировке, установке нового фанового стояка, разделении совмещенных санитарных узлов.
• Подключения частного дома к центральной канализации, при этом может понадобиться согласование времени монтажа с коммунальными службами.

Подготовительный этап – рекомендации

Врезаются в канализационную пластиковую трубу после определения методики и приобретения нужных сантехнических узлов и деталей.

Приобретать комплектующие следует с учетом основного правила – трубопровод, идущий от сантехнических приборов в горизонтальную линию, должен иметь максимально тупой угол изгиба – это существенно упрощает его очистку от засоров и нормализует работу при столкновении разных водных потоков. Трубы, которые подключаются к стояку, входят в него под прямым углом (в сантехнике это значение 87 градусов).

Также при выборе комплектующих следует учитывать размещение выходного отвода унитаза – он может располагаться в горизонтальной плоскости или наклонно, под приблизительным углом в 45 градусов к горизонту. Подбор комплектующих для подключения унитаза с наклонным выходным патрубком не представляет труда, в случае прямого канала может понадобиться вывод со смещенным центром (эксцентрик).

При работах в дневное время, связанных с обрезанием стояка, лучше предварительно попросить соседей сверху не пользоваться канализацией некоторое время.

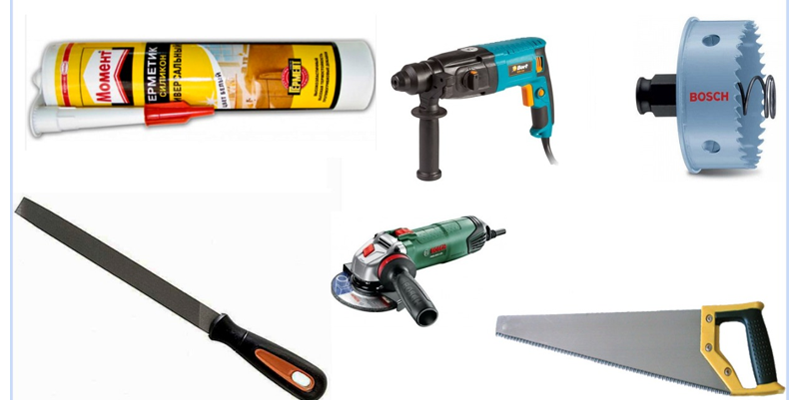

Рис. 2 Врезка в стояк канализации – инструмент

Необходимые инструменты и расходные материалы

Преимуществом монтажа канализации является относительная простота – вся сборка системы происходит из готовых стандартных узлов одинакового размера, герметизация обеспечивается за счет встроенных прокладок, для установки не требуется специальное оборудование. При врезании обычно применяют следующий бытовой инструмент и расходные материалы:

• Ножовка или болгарка. В процессе сборки основной операцией с использованием инструмента является обрезка элементов из пластика или металла. В первом случае достаточно простой ножовки с мелким зубцом для распила любых материалов, можно воспользоваться болгаркой с диском по камню или металлу, последним способом обрезают и чугунные детали.
• Коронки. Для врезания в трубе 110 мм. проделывают отверстие 50 мм. Выполнить данную операцию в пластике можно, используя недорогие коронки указанного размера, для вырезания дыр в металле также существуют биметаллические коронки, стоимость которых довольно высока. Отверстия в чугуне можно проделывать обычным сверлом по металлу или газовым резаком.
• Разводной или гаечный ключ. Инструмент понадобится при использовании адаптера в качестве системы врезания на трубопровод.
• Напильник или наждачная бумага. При обрезке водопроводных труб необходимо избавиться от заусениц, которые остаются внутри – это может привести к засору. Для очистки от выступающих поверхностей снаружи и внутри торца используется напильник, наждачная бумага, малярный нож.
• Герметик. Для облегчения операций по соединению узлов трубопровода и герметизации соединений используются хозяйственное мыло и герметики.

Читайте также:  Какими бывают дождеприемники для ливневой канализации, назначение, виды, конструкция

Рис. 3 Различные случаи врезки

Способы врезания в канализацию

Канализационная труба, к которой подключают сантехническое оборудование, может располагаться вертикально и в горизонтальной плоскости. Способы врезания при разном расположении линии на 110 мм. ничем не отличаются, их разбивают на основных вида: правильный и неправильный.

Правильный способ

Для проведения работ в пластиковом трубопроводе используют стандартные сантехнические детали: тройники, обычные и компенсационные муфты. Метод состоит из следующих операций:

• Отмеряют длину стояка, которую необходимо вырезать учетом размеров монтируемых деталей. Он должен равняться размеру тройника и компенсационной муфты с учетом глубины посадочных гнезд.
• Трубу обрезают в нужных местах, защищают ее внешнюю и внутреннюю кромки.
• Промазывают силиконовой смазкой все детали и вставляют их в разрез в определенном порядке. При этом существует несколько вариантов монтажа:

1. Тройник, с помощью которого происходит врезка в систему, фиксируют следующим способом: нижнюю часть тройника соединяют со стояком переходной муфтой с уплотнительными резиновыми кольцами, верхнюю часть закрепляют компенсационной муфтой. Данная технология применяется для установки в вертикальные стояки.
2. При втором методе отвод находится в самом компенсаторе, при этом необходимость в использовании лишней детали в виде тройника отпадает. Обычно вывод расположен под углом 45 градусов к центральной линии компенсатора – это позволяет эффективно применять данный метод для врезания в горизонтальные участки.

Рис. 4 Основные детали для правильной врезки – косой отвод, тройник, компенсатор и муфта

Правильным методом можно подключать к линии 110 мм. патрубки, которые совпадают по размерам или 50 мм отводы.

В случае стальных или чугунных труб канализации, их для врезания укорачивают по размеру тройника, который затем приваривают в место разрыва сварочным аппаратом.

Неправильный способ

Данная методика разработана для врезания в линию уже существующей канализации без полного разрезания трубопровода, а с помощью врезки, когда в трубе проделывают отверстие нужного диаметра.

Затем на прорезанную дыру одевают выходной патрубок и фиксирует его корпус. При проведении работ применяют специальные адаптеры или седелки, через которые происходит соединение канализационной линии с отводами сантехнических приборов.

Врезка в канализационную трубу 110 мм. своими руками

Хотя чугунные трубы практически нигде не используются, во многих домах они стоят в стояках без замены многие десятки лет. Для работы с современными трубопроводами надевают переходники с чугуна или делают врезание. Работать с пластиком намного проще, все подключения можно легко провести своими руками без специального инструмента, самое сложное – не ошибиться в замерах.

Рис. 5 Врезка в канализационный стояк из пластика

Врезка в вертикальный стояк пластиковой трубы правильным методом

Перед тем, как сделать врезку в ПВХ трубу, если процедура проводится днем в многоквартирном доме, желательно попросить жильцов выше не пользоваться в это время канализацией. Можно понадеяться на удачу и не тратить время на предупреждения – весь процесс займет не более 10 минут, а для подстраховки берется ведро. Методика проведения работ с установкой тройника и компенсатора состоит из следующих этапов:

• Освобождается стояк от крепления в стенах – он будет смещаться в сторону.
• Вырезается часть стояка болгаркой или ножовкой по размеру компенсатора, края снаружи и внутри обрабатывают напильником, наждачной бумагой или диском углошлифовальной машинки. Верхний конец во избежание неприятностей заводят в ведро.
• Верхний и нижний раструбы стояка промазываются смазкой, на нижнюю часть одевают переходную муфту для присоединения тройника. В случае если меняется тройник, для него используется старое посадочное гнездо, и нижняя переходная муфта не нужна.
• Надевают на верхний торец компенсатор и двигают его вверх до упора.
• Устанавливают тройник в переходную муфту или старое посадочное гнездо, перед этим его поверхность смазывается силиконом.
• Опускают компенсатор вниз до жесткой фиксации в верхнем раструбе тройника.
• Закрепляют стояк, прикручивая его через хомуты к стенам, подключают трубопровод к линии.

Читайте также:  Виды и предназначение дренажных пластиковых колодцев

Рис. 6 Подключение к горизонтальному трубопроводу

Правильное врезание в горизонтальную пластиковую трубу

Технология проведения работ аналогична предыдущей, для подключения используется муфта скольжения и компенсатор с расположенным под углом 45 градусов боковым патрубком, монтаж проводят в следующем порядке:

• Вырезают трубную часть размером на 200 мм. меньше компенсатора, для удобства монтажа покрывают места соединений мыльной водой или смазкой.
• Одевают муфту на трубу, двигая ее до края, вставляют патрубок с боковым отводом.
• Передвигают скользящую муфту, соединяя с компенсатором.

Рис. 7 Седелка – внешний вид и расположение в подключаемой ветви

Неправильное врезание в пластиковую и чугунную трубу при помощи седелки

Седелку используют в случаях, когда необходимо подключиться к стояку без его обрезания или в случае использования чугунного или металлического трубопровода, обрезка которого сложна и требует проведения дальнейших сварочных работ.

Седелка представляет собой накладку с внутренним диаметром 110 мм. в виде полукруглого сегмента с перпендикулярным отводом, для ее фиксации на поверхности из ПВХ используется клей или крепление хомутами. При проведении работ в вертикальном пластиковом стояке соблюдают следующую очередность:

• Перфоратором или дрелью коронкой диаметром 50 мм. прорезают в трубной поверхности отверстие.
• Защищают его с двух сторон наждачной бумагой или напильником.
• Приклеивают седелку клеем для ПВХ, соблюдая технологию, или прикручивают ее, используя врезку хомутов при помощи болтов.

Рис. 8 Врезка в чугунную трубу водопровода с использованием седелки

Врезка в чугунную канализационную трубу проводится в следующей последовательности:

• Прорезают отверстие в трубе, для этого используют сверла, но можно быстрее делать эту работу болгаркой.

Вырезать круглое отверстие углошлифовальной машинкой в изделии цилиндрической формы довольно сложно, поэтому прорезают квадратный сегмент с таким расчетом, чтобы он не выходил за габариты описанной окружности диаметром 50 мм.

При использовании сверл по периметру проделывает ряд отверстий, затем чугун выбивают молотком – он легко крошится. Самым эффективным методом является применение круглой коронки по металлу, но цена ее для проведения разовых работ довольно высока.

После обработки всех заусенец края обтачивают напильником или углошлифовальной машинкой с диском по металлу.

На поверхности фиксируют седелку при помощи болтов и гаек и соединяют ее с патрубком необходимого диаметра.

Использование адаптера

Одним из неправильных способов подключения является применение адаптера. Он также устанавливается на прорезанные в трубопроводе отверстия, врезка адаптера ничем не отличается от установки седелки. Конструктивно адаптер выполняется в виде двух половинок, которые скрепляются между собой болтами, герметизация осуществляется использованием резиновых манжет.

Чтобы правильно сделать врезку в канализацию из ПВХ 110 мм. для подключения сантехнических приборов, ее разрезают в нужном месте и устанавливают тройники, применяя скользящие муфты и компенсационные патрубки. Такой способ позволяет присоединять непосредственно к системе патрубки диаметром 50 мм. и 110 мм. правильное подключение которых в горизонтальной плоскости производят, используя косые отводы в направлении потока жидкости.

При неправильном методе трубопровод не разрезается, но входное отверстие имеет диаметр только 50 мм. и находится под прямым углом относительно потока – это может привести к сбоям в работе канализации при столкновении двух водных потоков и осложняет борьбу с засорами, если вы врезаете отвод этим способом.

Врезка в канализационную трубу потребует соответствующий инструмент в зависимости от способа и материала труб. Как врезаться в пластиковую или чугунную трубу рассмотрим подробнее в данной статье!

Нередко возникают ситуации, когда необходимо осуществить врезку в уже действующую канализационную систему трубы для организации слива от нового бытового прибора. Естественно, можно просто обойтись тройником. Однако указанный подход можно реализовать лишь в том случае, когда проводится врезка в чугунную канализационную трубу 110. В системе, сооруженной из ПВХ труб, одним тройником не обойтись.

Технология врезки

Для решения возникшей проблемы существуют несколько вариантов работы.

Врезка с использованием тройника

Как было отмечено ранее, этот вариант в 90 процентах случаев используется в ситуации, когда тройник монтируется на трубу из металла. Всё дело в том, что для укрепления места соединения двух деталей придётся использовать сварку. А на первоначальном этапе работы необходимо распилить трубу и обрезать кусочек, который по своим параметрам будет максимально точно напоминать тройник, используемый для установки. Стоит учитывать, что тройник в рассматриваемом способе врезки будет насаживаться в виде муфты на отрезок трубы.

Когда работу необходимо провести с системой, изготовленной с использованием ПВХ труб. Следует одну трубу заменить несколькими короткими отрезками, между которыми будет помещен кусок трубы, оснащённый патрубком. Именно в эту деталь и будет подключаться дополнительное оборудование. Проблемой в таком монтаже выступает соединение с помощью раструбов, которые предназначаются для вставки трубы.

Врезка в ПВХ трубы

Проводиться врезка в канализацию, при монтаже которой применялись трубы из пластика, может и своими силами. Для работы, которая решит проблему, как врезаться в пластиковую канализационную трубу, потребуется:

• Провести подготовку кусочка трубы вместе с патрубком нужного диаметра.
• Подготовить заготовку. Этот этап работы подразумевает оставление части детали и патрубка, отходящего от неё. Расстояние рассчитывается так, дабы место врезки в основную деталь стало надёжно перекрыто.
• В трубе просверливается отверстие, с диаметром идентичным ширине патрубка.
• На внутреннюю сторону фланца наносится герметик. Также промазывается и наружная сторона детали возле дырки.
• Фланец накладывается на трубу и плотно притягивается по краям хомутами. Крепление следует стягивать постепенно до момента, пока из-под фланца не начнёт сочиться герметик. Излишки смазки следует убрать.

Если врезка в канализационную трубу проводится в местах с небольшим напором жидкости, тогда в использование хомутов нет необходимости. Здесь достаточно соединить фланец с трубой обычной изолентой.

Врезка в металлическую трубу

Если необходима врезка в стояк канализации из металлических деталей лучше всего воспользоваться готовым тройником, имеющим несколько больший диаметр, нежели труба. От тройника необходимо предварительно отделить часть без патрубка.

Однако нередки ситуации, когда подготовить фланец приходится собственными силами. Для этого необходимо приобрести трубу, значение внутренней окружности которой будет совпадать с значением внешнего параметра окружности трубы присоединения. Далее деталь продольно разрезается, в ней просверливается отверстие и приваривается патрубок. Чтобы полностью дать ответ на проблему, как врезаться в чугунную канализационную трубу, остаётся лишь приварить подготовленный фланец к трубе. Если сварочный аппарат под рукой отсутствует, тогда следует воспользоваться любой герметичной смесью и хомутами.

Стоит помнить, что перед началом врезки необходимо удостовериться в отсутствии давления жидкости в ней.

Вам также может понравиться: Ревизия канализационная — что это такое и как установить!

Приспособления для врезки и как их использовать

Ситуация, когда нужно осуществить подключение уже к функционирующей канализации, может возникнуть в любой момент. Покупка новой посудомойки или стиралки, установка умывальника или крана, подключение трубы отопления — все вышеперечисленное является причиной для врезки в систему канализации.

Современный рынок готов предложить потребителю широкий ассортимент разнообразных переходников, являющихся идеальным вариантом решения для каждой конкретной ситуации. Выполнить подключение с их помощью не составит проблем. В настоящее время существует два наиболее распространенных способа врезки:

1. Использование адаптера. Такой вариант применяется, когда проводится врезка в канализационную трубу 110 или 100 миллиметров. Кстати, когда осуществляется врезка в канализацию 110, размер адаптера будет составлять 50 миллиметров.
2. Применение пластиковых штуцеров. Этот вариант используется при монтаже к трубе с диаметром от 32 до 40 миллиметров.

Для выполнения качественной работы с адаптером стоит соблюдать следующий перечень простых действий:

• Полностью ограничить доступ воды.
• Присоединить коронку на дрель и электроинструментом сделать отверстие нужного размера в трубе.
• Если применяется адаптер с болтами, тогда деталь надевается на трубу, а болты затягиваются.
• При монтаже без элементов крепежа, поверхность предварительно обезжиривается, прикладывается врезка и затягивается гайка.
• Чтобы не образовалось протечек, стоит дополнительно промазать место соединения герметиком.

Качество проведённой врезки в систему канализации позволит владельцу жилища избежать ремонта всей системы и без лишних проблем подсоединить новый сантехнический или бытовой прибор.

Способы врезки отвода от бытовой техники

Именно эта проблема, зачастую, становится причиной врезки канализационной. При этом возникает она не только в домах старой планировки, но и в новых квартирах, спроектированных с учетом современных условий эксплуатации. Именно в таких домах труба в ванной комнате, где и устанавливается стиралка, бетонируется в стену. Вот и получается, что легче сделать врезку, чем заниматься монтажом нового сифона сов семи вытекающими последствиями.

Для работы потребуются следующие инструменты:

1. Металлическая полоса, дрель и сверло с большим диаметром.
2. Хомут, предназначающийся для крепления отвода.
3. ФУМ лента.

Работа проводится в следующей последовательности:

• На отвод надевается хомут, предназначающийся для крепления металлических полосок. Для фиксации хомута на стене следует просверлить в нем дырки.
• Так как проводится врезка в напорную канализацию, необходимо пропустить воду. Такое действие позволит избежать появления зловонного аромата.
• В трубе просверливается отверстие. Если отыскать сверло подходящего диаметра не получилось, тогда для дальнейшей работы потребуется острый нож или напильник. С их помощью можно расширить отверстие. Важно понимать, что дырка должна оставаться круглой формы, а ее диаметр может быть лишь на два миллиметра меньше идентичного параметра в отводе.
• Отвод обматывается ФУМ лентой и вставляется в отверстие. Не нужно пытаться экономить на ленте и при необходимости лучше домотать ее полностью для надежной фиксации.
• На стене размечаются места крепления металлических лент, в которых просверливают отверстия и вкручиваются дюбеля. Крепёж закручивается с максимальной плотностью, чтобы плотно и надежно закрепить хомут на отводе.

Последним этапом идёт промазка краев соединения при помощи герметика. Как только смазка застынет, в месте стыка образуется дополнительный соединительный слой.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Правильно рассчитать и установить необходимое количество тройников в канализационной трубе, на этапе строительства практически нереально. В процессе запуска помещения в эксплуатацию, у жильцов непременно возникает необходимость установки дополнительных приборов, для которых требуется подключение к системе канализации.

В данной статье рассмотрим основные принципы, которыми руководствуются при проведении работ по врезке в канализационную трубу. Расскажем о необходимом инструменте и материалах, которые могут пригодиться.

Когда необходима врезка в канализацию

Ситуаций, в которых врезка в канализационную трубу является единственным правильным решением, много. Наиболее распространенные, это подключение нового сантехнического оборудования либо перенос старого на другое место, установка стиральных машин, автоматических моек и прочего электрооборудования с автоматическим сливом. Врезка может потребоваться и при подключении частной системы к центральной канализации. В таком случае работы должны быть согласованы и проводиться сотрудниками коммунальной службы. В противном случае подключение будет считаться незаконным и за него полагается наказание.

В ряде ситуаций альтернативой врезки в канализацию может стать установка разветвителя, добавляющего мест подключения к канализации.

Виды канализационных труб

Для строительства канализационных магистралей используются преимущественно системы труб из ПВХ. Пластиковая труба практичнее, имеет больший срок эксплуатации и значительно дешевле металлических аналогов.

Дополнительно системы из ПВХ можно в любое время модернизировать, т.к. производители предлагают большой выбор тройников, адаптеров отводов и фитингов, при помощи которых можно врезаться в сливную канализационную трубу на любом этапе строительства или же после запуска помещения в эксплуатацию.

В старых домах, которые были построены во времена союза, в качестве канализационных использовались чугунные сливы.

В настоящее время они встречаются редко, т.к. большинство владельцев домов и коммунальные хозяйства уже заменили их пластиком. Там где чугун еще остался, для врезки потребуется потратить больше времени, т.к. придется использовать сложные инструменты, вплоть до газового резака.

В некоторых случаях для канализации используются металлические и металлические оцинкованные трубы. Как и предыдущий вариант, они менее практичные по сравнению с пластиковыми аналогами и для самостоятельной врезки в них потребуется иметь навыки сварщика.

Инструменты, необходимые для проведения работ

Врезка в пластиковую трубу канализации проводится при помощи дополнительного инструмента. Для тех, кто планирует проведение работ самостоятельно, потребуется иметь:

1. Электрическую дрель или шуруповерт. Для просверливания отверстия в пластиковой трубе.
2. Набор коронок по пластику или дереву.
3. Болгарку с твердосплавным диском.
4. Канцелярский нож, для чистки кромок.
5. Пистолет для герметика.
6. Ножовку, лобзик или другой аналогичный инструмент, при помощи которого можно разрезать пластиковую трубу.
7. Сварочный аппарат (при работе с металлическими трубами).
8. Газовый резак (при работе с чугунными трубами).

Ну и конечно потребуется молоток, рулетка, карандаш и прочий мелкий инструмент, который должен иметь каждый уважающий себя хозяин.

Общие принципы врезки в канализационный сток

Врезка в канализационную трубу, какого бы вида она не была, делается с соблюдением основных принципов монтажа. Главное правило – соединение должно быть полностью герметично. В противном случае в месте установки врезки возможно появление подтеков или проникновение неприятного запаха, что достаточно неприятно.

Важно! Для герметизации дополнительных тройников или врезок, рекомендуем использовать сырую резину или силиконовые сантехнические герметики.

Подключаемая труба, не должна углубляться в основную магистраль, более чем на 0,5 мм. В противном случае повышается риск возникновения засора в месте установки врезки. Это второе правило, которого необходимо придерживаться.

Следующий важный момент, связан с уровнем подключаемого слива. Для правильного функционирования подключаемая конструкция должна находиться немного выше основного слива (для горизонтальных вариантов). Врезка в него выполняется в верхней части.

В вертикальных системах, сторона, с которой производится подключение дополнительного оборудования, значения не имеет, в этом случае придерживаются принципа «как удобнее».

Фитинги для канализационных систем ПВХ

Для устройства врезки в канализационную систему удобно использовать специальные фитинги. Для удобства, разделим эти приспособления на несколько типов.

Разветвители

Предназначены для подключения в канализационную систему, имеют несколько выходов одного или разных диаметров для подключения сливных труб.

Разветвители не требуют дополнительной гидроизоляции, т.к. в них предусмотрено резиновое или силиконовое уплотнение. Для установки такого фитинга требуется полностью разрезать основную трубу, что в ряде случаев невозможно. К данному типу относятся тройники и крестовины с различными углами подключения.

Врезки

Для устройства подключения в безнапорную канализационную систему можно использовать «врезки». Это приспособление, которое устанавливается в заранее подготовленное отверстие определенного диаметра и не требующее полного разрезания трубы. Большое распространение получили врезки размером 110/50, которые используются для подключения к системе 110 мм сточной трубы диаметром 50 мм. Приспособление не требует дополнительной гидроизоляции, т.к. имеет резиновый уплотнитель, который при правильной установке надежно герметизирует соединение.

В комплекте с заводской «врезкой» из ПВХ, должен идти ключ, который используется для затяжки детали во время установки. Без такого ключа правильно установить «врезку» не получится.

Седелки

Приспособление работает по принципу хомута, устанавливается поверх основной трубы и зажимается при помощи болтового соединения.

Может использоваться как для ПВХ, так и для металлических систем. Для установки не требуется делать разрез основной трубы, достаточно подготовить отверстие, диаметр которого равен диаметру подключаемого трубопровода.

Муфты соединительные

Фитинг такого типа предназначен для соединения основной трубы с врезаемым тройником или крестовиной. Используется преимущественно для систем, в которых нет возможности раздвинуть основную трубу в месте разреза. Соединительные муфты производятся двух типов, компенсационные и надвижные. В зависимости от ситуации удобно использовать оба варианта. Дополнительной гидроизоляции не требуют, т.к. имеют стандартное круговое уплотнение.

Врезка в горизонтальную систему 110/50

Данный тип врезки можно изготовить несколькими способами. В зависимости от ситуации можно использовать любой из ниже описанных вариантов, т.к. они все проверены на практике и гарантировано рабочие.

При помощи заводской врезки

Подключить слив диаметром 50 мм в трубу 110 мм удобно при помощи заводской «врезки»110/50. Для этого, согласно инструкции производителя, в месте подключения потребуется просверлить отверстие диаметром 57 мм. Изготовить отверстие можно при помощи дрели и корончатого сверла. Далее «врезка» устанавливается в посадочное отверстие и затягивается при помощи ключа, поставляемого в комплекте с фитингом.

При помощи двойника

Второй вариант, при котором можно обойтись без специального врезного фитинга, это использовать обычный двойник 110/50 под 90 градусов, который предварительно разрезать вдоль.

Необходимо подготовить отверстие в основном сливе, куда планируется подключать дополнительную трубу. Диаметр отверстия должен быть не менее 50 мм и не более 60. Форма отверстия не должна быть идеально круглой, поэтому при таком способе, для его изготовления можно использовать болгарку. Отрезанная часть фитинга устанавливается на основную трубу внахлест и закрепляется при помощи обычных сантехнических хомутов. В качестве изолятора можно использовать сырую резину или герметик. Данный метод удобен тем, что не требует полного разрезания основной трубы.

При помощи разветвителя и соединительного фитинга

В том случае, когда необходимо врезать в основной слив равную по диаметру трубу, два предыдущих способа не подходят. Требуется устанавливать разветвитель.

Данный метод врезки в пластиковую трубу позволяет смонтировать разветвитель в частично находящийся под землей трубопровод. Диаметр подключаемых выходов разветвителя должен быть равен диаметру основной трубы, это требование должно выполняться и для соединительного фитинга.

Все что нужно сделать, это вырезать из основной трубы отрезок суммарно равный длине разветвители и половине длины соединительного фитинга. Далее зачистить кромки, смазать мыльным раствором и установить фитинги. В первую очередь устанавливается соединительный элемент и сдвигается таким образом, чтобы была возможность установить разветвитель. Затем на основную трубу надевается разветвитель и установленный ранее фитинг сдвигается обратно, соединяя все в единую герметичную систему.

Основные моменты врезки в вертикальный стояк

Ранее описанные способы подключения в пластиковый трубопровод можно использовать и для вертикальных стояков. Важно понимать, что если трубы слива можно немного раздвинуть, то для врезки разветвителя, не требуется дополнительно устанавливать соединительный фитинг. В жестких трубопроводах соединительный элемент обязателен.

При проведении работы по врезке в вертикальный стояк, необходимо заранее предупредить соседей о проводимом ремонте и попросить по возможности не использовать канализацию. Для страховки после разрезания стояка на его верхнюю часть лучше закрепить ведро, в которые будут сливаться фекалии, в противном случае они могут пролиться на вас.

Содержание

Вопрос о том, как врезаться в канализационную пластиковую трубу, у владельцев квартир и домов может возникнуть при необходимости установки посудомоечной или стиральной машины. Существует несколько способов решения этой проблемы, выбор которых определяется типом труб, использованных при организации системы канализации, размерами помещения и материальными возможностями владельца жилья.

Приспособления для врезки

Представленный на рынке широкий ассортимент переходных приспособлений для врезки в канализационную трубу пластиковую дает возможность выбора способа решения проблемы, не требующего больших затрат. Среди подобных устройств выделяют:

1. Адаптеры. Применяются при невозможности выполнения полноценной врезки в трубу. Устройство включает накладку, фиксирующуюся с помощью крепежей и патрубок. Подобным методом могут подключаться выходы, диаметр которых меньше размеров главной трубы.
2. Тройники. Для установки подобных приспособлений трубу необходимо разрезать.

Как сделать врезку в канализационную трубу

Как сделать врезку в канализационную трубу:

1. Изготовить отрезок трубы с выходом нужного размера.
2. Сделать заготовку. Патрубок и часть канализации, к которой он подсоединяется, должен иметь размер, позволяющий плотно перекрыть место вхождения в канализационную систему.
3. Проделать отверстие в трубе. Его диаметр должен точно соответствовать размеру патрубка.
4. Обработать внутренние поверхности получившейся детали и части канализации, к которым она будет подсоединяться, герметиком.
5. Зафиксировать деталь, крепко прижав ее к главной трубе и затянув хомутами. Врезаются и стягивают аккуратно, не прилагая лишних усилий. Работу прекращают после появления герметика из-под адаптера. Избытки средства удаляют ветошью.

Как врезаться в канализацию

Врезка в стояк

Врезка в стояк представляет некоторые сложности. Если все элементы системы пластиковые, сформировать дополнительный вход будет легче.

Для подключения к стояку потребуются следующие инструменты и материалы:

1. Тройник, который будет использоваться для формирования дополнительного входа.
2. Компенсирующий патрубок. Это изделие представляет собой длинный раструб. Длина стояка, который войдет в это устройство, может достигать 20 см.
3. Канализационная муфта. Используется для соединения главной трубы с компенсирующим патрубком.

Врезка в канализационную систему — работа грязная, поэтому человек, выполняющий ее, должен переодеться в рабочую одежду. Помещение освобождают от мебели и других вещей. Порядок действий включает:

1. Согласование времени начала работ с другими жильцами дома. Необходимо попросить соседей не пользоваться водопроводом и канализацией. Чтобы не создавать неудобства другим жителям, работы по врезке нужно осуществлять максимально быстро.
2. Рассечение главной трубы и ее подгонка под размеры компенсирующего патрубка. Срезы зачищают напильником, стараясь удалить как можно больше заусениц.
3. Установку компенсатора и тройника. Для облегчения процесса установки указанных устройств внутренние поверхности смазывают жидким мылом, обеспечивающим легкое скольжение. Горюче-смазочные материалы с этой целью использовать нельзя. Они повреждают пластик, из-за чего соединение в дальнейшем дает течь.
4. Фиксацию стояка. Для прикрепления трубы к стене используют хомуты.

Врезка в горизонтальный канализационный трубопровод

Это наиболее распространенный способ врезки. Работы выполняют по следующей схеме:

1. Частично разбирают канализационную систему.
2. Участок главной канализационной трубы, в который будет осуществляться врезка, разрезают пополам. После этого выпиливают часть, размеры которой соответствуют длине тройника.
3. Фиксируют патрубки фитинга, собирают трубопровод с установленным элементом.

Врезка канализационной трубы при помощи тройника

При помощи тройника врезка включает следующие этапы:

1. Подбор тройника подходящего размера.
2. Перекрытие канализации. Жильцов верхних этажей просят не пользоваться системой отвода сточных вод во время проведения работ. Заранее подготавливают тряпку и тазы.
3. Замер места для тройника.
4. Удаление отрезка, вместо которого будет врезаться тройник. Для этого используют труборез. Если лезвие инструмента не достает до некоторых областей окружности, применять для демонтажа молоток не рекомендуется. Это приводит к повреждению канализационной системы.
5. Установка тройника на место удаленного сегмента. На менее подвижную часть стояка надевают тройник, отводя его в сторону. Более подвижную часть перемещают в том же направлении. После фиксации переходника линию стояка выравнивают, вставляя ее части в раструб тройника как можно глубже. Участок канализации временно закрепляют с помощью кронштейна.
6. Соединение главной трубы с тройником. При выполнении этих работ от исполнителя требуется ловкость, так как плотное прилегание участка канализации к полу или стене затрудняет доступ к месту соединения.

Врезка при помощи адаптера

Если разрезать часть канализационной системы невозможно, применяют накладку. При установке адаптера врезка включает следующие этапы:

1. Зачистку участка, на который будет монтироваться накладка. Это обеспечивает плотное прилегание детали.
2. Формирование отверстия для выведения сточных вод. Если адаптер устанавливают на элемент диаметром менее 110 мм, размер отверстия не должен превышать 50 мм.
3. Обработку прилегающих к трубе частей адаптера герметиком. Накладку закрепляют посредством хомутов. Во избежание повреждения элементов канализационной системы хомуты стягивают аккуратно. Подготовленное отверстие должно совпадать с выходом на накладке. Лучше, если оно будет иметь меньший диаметр.
4. Монтаж резиновой манжеты, подключение нового сантехнического прибора.

Врезка в вертикальный стояк

В случае врезки в стояк без удаления части трубы используется разборный хомут. Одна его часть является глухой, вторая имеет патрубок. К нему подсоединяется часть системы, которая подводится к новому сантехническому прибору. Процесс монтажа будет включать следующие шаги:

1. Отключение воды, перекрытие канализации.
2. Формирование отверстия на выбранном для монтажа участке.
3. Закрепление хомута с патрубком. За этого используют винтовое соединение.
4. Введение уплотнителя в патрубок. Уплотнитель имеет вид гофры, сделанной из резины.
5. Вставка отводящего патрубка в гофру.

Врезка в канализационный стояк.

Минимизировать затраты помогает самостоятельное изготовление хомута. Для этого берут трубу, диаметр которой равен сечению трубопровода, в который осуществляют врезку. Отрезок распиливают в продольном направлении. Одна половина будет служить задней частью хомута, во второй проделывают отверстие, равное диаметру присоединяемого патрубка.

SeptikExpert.comВиды канализационных работМонтаж канализацииРуководство как правильно сделать врезку в канализационную трубу: обзор методов, работа с…

Правильная врезка в канализацию, или подключение дополнительного трубопровода — это несложный вид сантехнических мероприятий, вполне доступный даже непрофессионалу, но только при строгом соблюдении некоторых условий.

Штраф за незаконную врезку достаточно большой, поэтому врезка в канализационную трубу с целью утилизации сточных вод должна осуществляться в соответствии с установленными правилами, при наличии всех разрешений.

Зачем нужно делать врезку: причины

На стадии строительства частного домовладения приходится сталкиваться со многими вопросами, которые касаются проектирования, а также последующего монтажа необходимых коммуникаций.

При отсутствии возможности выводить сточные воды в центральную канализационную сеть и в некоторых других случаях потребуется решить проблему монтажа автономной канализации, но многие домовладельцы предпочитают использовать уже существующую водоотводную систему.

Именно такой способ отведения стоков является на сегодняшний день самым удобным для тех, кто проживает не только в квартире, но и загородом.

Документальная база: как сделать врезку в центральную канализацию без юридических последствий

При врезке в централизованную поселковую или городскую сеть водоотведения потребуется получить специальное разрешение, которое запрашивается в организации, на чьём балансе числится магистраль.

Проблемы не возникают, если в непосредственной близости к системе подключения есть перепадный колодец, а врезка осуществляется выше уже существующего уровня.

Самотёчная система для пользователя обходится дешевле, но её обустройство может быть невозможно в следующих случаях:

• переливной колодец располагается выше, чем нижнее колено стояка выхода из домовладения;
• на участке присутствуют инженерные коммуникации, обходимые исключительно сверху;
• ландшафт участка и прилегающей территории непригоден для создания нужного уклона трубопроводной системы;
• в подвальном помещении установлены сантехнические приборы, стоки от которых нуждаются в удалении при помощи напорного насосного оборудования.

Документальная база предполагает врезку в централизованную систему трубопровода сечением 150 мм, а сбрасываемые по одной магистрали, но с нескольких соседних участков стоки должны обеспечиваться индивидуальным переливным колодцем.

К заявлению на разрешение требуется приложить пакет документов:

• общее количество и состав сточных вод;
• план с указанием проездов, всех горизонталей и подземных сооружений (масштаб 1:500);
• рабочие чертежи всех основных узлов;
• профили местности и пояснительная записка.

Если трубопроводная сеть будет прокладываться по участкам с расположенными любыми коммуникациями других организаций, включая теплотрассы и электрические сети, а также если предполагается проведение водоотводной системы под проезжей частью, то потребуется получение дополнительных разрешений.

Особенности получения необходимой разрешительной документации включают в себя несколько основных этапов:

• заказ у эксперта-геодезиста подробного плана всего участка с домовладением и схематическим изображением планируемой канализационной сети;
• создание проектировщиками на основании данных технических условий и информации разработанного плана «проекта подключения домовладения к канализационной сети»;
• проведение всего объёма разрешённых работ в соответствии с полученной документацией;
• получение акта приёмки и опрессовки готовой линии с подписью представителя организации, проводящей осмотр и испытание водоотводной системы.

Любые отступления от проектной документации должны согласовываться отдельно, а выявление дефектов указывается в специальной ведомости и может стать причиной отказа приёмки объекта до момента устранения всех нарушений.

Обслуживающим канализационную сеть предприятием принимается исполненный проект и заключается договор на приём сточных вод.

Инструменты и материалы для работы: подготовка

На подготовительном этапе необходимо определиться с типовыми особенностями проходящей рядом с домовладением канализационной системы.

В зависимости от типа водоотводной сети различается пара возможных вариантов подключения. Раздельный способ применяется при подключении бытовой канализации и ливневой сточной системы от частного домовладения.

В этом случае обустраивается две линии.

При смешанном способе осуществляется подводка одной общей трубы, которая и врезается в канализационную систему.

Следует помнить, что ввод сточной системы, посредством которого соединяется внутридомовая система с централизованной линией, финансируется застройщиком, поэтому стоимость такого подключения может быть весьма ощутимой. Набор инструментов и материалов зависит от способа подсоединения и типовых особенностей канализационной сети.

Перед врезкой осуществляется копка траншеи достаточной ширины и оптимальной глубины, которая зависит от уровня промерзания грунта.

Наружная труба должна иметь больший диаметр, по сравнению с внутренним трубопроводом. Трубы следует укладывать на песчаную подушку в траншею раструбом вниз от уклона.

Гладкие края одной детали и раструбную часть второй нужно тщательно очистить от загрязнений.

Кольцевой элемент в раструбе и гладкие края смазываются специальным силиконовым составом, благодаря чему удаётся вставить один элемент в другой до упора.

Методы врезки

Подключить дополнительную трубопроводную систему к уже существующей водоотводной трубе можно несколькими методами, а выбор оптимального способа зависит в каждом конкретном случае от многих параметров, включая диаметр, расположение и материал трубы.

С седёлкой

Самым простым и оперативным способом врезки в пластиковую канализационную трубу является использование седёлки. Вариант такого компрессионного фитинга имеет конструкцию хомута или стандартной сантехнической накладки.

Седёлка монтируется сваркой или при помощи затяжки. В любом случае сначала определяется место врезки и в трубе просверливается отверстие, которое соответствует диаметру отвода седёлки.

Затем поочерёдно надеваются на канализационную трубу верхняя и нижняя половинки седёлки, для соединения которых применяется сварочный аппарат или специальные боковые крепления. Все соединения обрабатываются при помощи силиконового герметика.

С адаптером

Фитинг в виде адаптера целесообразно использовать при отсутствии возможности разрезать или разобрать канализационный трубопровод.

Это простое сантехническое устройство имеет внешний вид колпака, который снабжён отводами для подсоединения трубы.

Адаптер используется для подключения трубных элементов, сечение которых в два раза меньше, чем диаметр главного трубопровода канализации.

В месте монтажа очищается и тщательно высушивается рабочая поверхность трубы, после чего корончатым сверлом просверливается отверстие.

Подготовленный фитинг обрабатывается герметиком, а затем при помощи хомутов фиксируется. В патрубок вставляется манжета-переходник и подсоединяется обработанный герметиком адаптер.

С тройником

Стандартный сантехнический тройник с угловым подключением целесообразно использовать, если в отводящую сеть предполагается врезка трубы, точно соответствующей диаметру главного канализационного стояка.

Сначала максимально точно определяется высота тройника, а затем вырезается соответствующий кусок канализационной трубы.

Внутренняя поверхность трубопровода очищается при помощи напильника и обрабатывается герметиком. На усечённую часть канализационной трубы нужно надеть широкую часть компенсирующего патрубка, после чего монтируется сам тройник.

Все места соединения обрабатываются греметиком, а на тройник одевается заглушка.

Как врезаться в канализационную трубу 110 мм

При монтаже новых или дополнительных сантехнических устройств осуществляется врезка в канализационные трубы 110 мм, а отведение стоков потребует создания ещё одного выхода.

Подсоединение обеспечивается стандартным тройником или адаптером.

Формировать отверстие в трубе 110 мм необходимо деталями диаметром 50 мм. Работа с пластиковыми элементами позволяет использовать недорогие коронки, а проделать нужное отверстие в стальных трубах можно при помощи биметаллической коронки.

В чугунном стояке отверстие проделывается сверлом по металлу или газовым ножом.

Врезка в вертикальную трубу

Методика выполнения врезки в вертикальный стояк предполагает установку компенсатора и тройника. На первом этапе следует освободить стояк от креплений в стенах, что обеспечит ему свободное смещение в сторону.

Часть стояка по размеру компенсатора вырезается при помощи болгарки или ножовки, после чего края зачищаются наждачной бумагой или напильником. Нижний и верхний раструбы стояка очень тщательно обрабатываются смазкой, а на нижнюю часть одевается стандартная переходная муфта для тройника.

На верхний торец монтируется компенсатор, после чего на муфту устанавливается тройник, смазанный силиконом. На заключительном этапе монтажа компенсатор опускается вниз до упора, а стояк фиксируется хомутами к стенам.

Как сделать врезку в горизонтальную трубу

Для горизонтального подключения к канализационному стояку применяется, как правило, сантехническая муфта скольжения, а также стандартный компенсатор с боковым патрубком, расположенным на 45^о.

На начальном этапе вырезается по разметке трубная часть, после чего для удобства соединения места монтажа покрываются мыльным раствором или смазкой.

Затем выполняется врезка с объединением в единую конструкцию всех выбранных фасонных элементов.

Сложности врезки в трубу из чугуна

Врезка в чугунный трубопровод выполняется несколькими способами, но имеет некоторые существенные отличия от подсоединения к современным и очень лёгким в монтажных работах пластиковым трубам:

• если на чугунной трубе присутствует раструб, то необходимо воспользоваться резиновым переходником на пластик;
• раструбная часть чугунной трубы обязательно тщательно очищается перед врезкой от грязи и отложений;
• монтировать второстепенные ответвления можно при помощи специальных переходных устройств и сантехнических приспособлений в виде хомутов с резьбовым и фланцевым подключениями, а также адаптеров;
• оптимальный вариант — врезные не деформирующие трубу хомуты, изготовленные из ковкого чугуна с порошковым антикоррозийным покрытием;
• необходимый фрагмент стояка можно вырезать при помощи болгарки, «турбинкой» со специальным камнем для работ по металлу.

Врезка в чугунный канализационный трубопровод может производиться посредством фланца, изготовленного своими руками.

С этой целью рекомендуется использовать кусок металлической трубы, внутренний диаметр которой совпадает по размерам с внешним диаметром чугунной водоотводной системы. Заготовку следует разрезать вдоль и просверлить отверстия.

Готовый самодельный патрубок (фланец) фиксируется на чугунном основании при помощи электросварки.

Как сделать врезку не удаляя часть трубы?

Если нет необходимости удалять часть трубопровода, то для подсоединения рекомендуется использовать разборной хомут, конструкция которого включает глухую половинку и вторую часть с патрубком, к которому монтируется канализационная труба.

После того, как будет перекрыта система водоотведения, в трубе просверливается отверстие, а затем фиксируется хомут с патрубком.

Затягивание может производиться винтовым соединением. Внутрь фитинга вставляется специальный резиновый уплотнитель и монтируется отводящий патрубок.

Как нельзя делать и способы исправления ошибок

При отсутствии должного опыта или знаний, в процессе врезки или подключения к водоотводной системе может быть допущен целый ряд ошибок:

• применение сантехнических тройников неправильного диаметра, не имеющих горловины или уплотнительных колец;
• использование компенсирующего патрубка, размеры которого отличаются от трубы, к которой осуществляется врезка;
• недостаточная герметизация всех участков выполненных соединений.

Немаловажное значение имеет соблюдение правил выбора фасонных изделий и их грамотное расположение на участках врезки.

Любые переходы, выполненные под прямым углом, могут стать причиной медленного движения сточных вод, а также застоя стоков с появлением в помещении канализационных запахов или протечек.

Также следует помнить, что если стыковка водоотводных труб произведена в полу, то разгерметизация стыков потребует выполнения сложных демонтажных работ.

Основные причины врезки в канализационную систему представлены не только необходимостью выполнить подсоединение новых сантехнических приборов или их перенос на новое место при перепланировке, но также подключением дома центральной канализационной системе.

Во всех случаях монтажные работы должны осуществляться по правилам и в соответствии с разрешением, с соблюдением установленных нормативов и требований.

Используемые источники:

• https://montagtrub.ru/vrezka-v-kanalizatsionnuyu-trubu-110-mm-sposobyi-komplektuyushhie/
• https://gidkanal.ru/vrezka-v-kanalizatsionnuyu-trubu-sposoby-nyuansy-videoobzor/
• https://znatoktepla.ru/truby/instruktsiya-po-vrezke-v-kanalizatsionnuyu-trubu-svoimi-rukami.html
• https://trubyda.ru/kanalizacionnye/kak-vrezatsya-v-plastikovuyu-trubu
• https://septikexpert.com/vidy-kanalizacionnyx-rabot/montazh-kanalizacii/vrezka/
