Как устроен центробежный вентилятор и обзор производителей

Общеизвестно, что в каждом доме или квартире во время проживания членов семьи часто возникают посторонние запахи и большая влажность. В результате этого проживание домочадцев бывает не совсем благоприятным. Для устранения подобных проблем существует вентиляционное устройство. О том, что собой представляет вентилятор для вытяжки, на какие типы он делится, и будет изложено в этой статье.

Принцип работы

Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.

В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.

Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.

Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.

А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Виды и характеристики

Вентилятор является основным звеном всякой вентиляционной системы принудительного вида. Это вытяжное устройство повсеместно применяется в быту и без него сейчас трудно представить деятельность человека. Существуют разные типы вентиляторов по конструкции и характеристикам. Проанализируем более детально каждый из этих видов.

Канальный

Характерной особенностью данных механизмов является то, что они сделаны в виде цилиндра, а внутри его встроен вентилятор. Таким образом, сам прибор является продолжением воздуховода. А также он может быть смонтирован в стене. В любом случае во время работы из-за внутреннего расположения их совсем неслышно и они безопасны в эксплуатации.

После монтажа канального бесшумного вентилятора для вытяжки оставшееся пространство закрывается решеткой. Каналы для обмена воздушной массы проводятся из комнаты через фильтрующую систему. Таким образом, поток подвергается очистке и затем поступает снова в помещение посредством специальных распределителей. Воздуховоды удобно монтируются между навесным и настоящим потолком – такой прием допускает значительно увеличить возможности при оформлении дизайна.

Монтаж бесшумных канальных вентиляторов производится на приточные или на вытяжные воздуховоды. Кроме круглой формы такие механизмы могут иметь квадратную, плоскую и прямоугольную конфигурацию. Они монтируются обычно в шахтах для вентиляции и отличаются большой производительностью. Такие вентиляторы еще называют ротационными турбинами для принудительной вытяжки.

Осевой

Такого вида вентиляторы для вытяжки выполнены в виде цилиндра, внутри которого находится крыльчатка, установленная на валу электромотора. Воздух при данном устройстве двигается вдоль вала прибора, а перед ним зачастую монтируется коллектор, улучшающий аэродинамику изделия.

Несомненным достоинством таких вентиляторов является высокий КПД – более 100 кубических метров в час. Помимо этого, вентиляторы осевого исполнения отличаются простотой и мало шумной работой, из-за чего нередко монтируются в вентиляционных каналах кухонь и ванных комнат. Обычно осевые вентиляторы для вытяжки устанавливаются в виде дополнения к главной системе вентиляции.

Центробежный

Такой механизм вытяжного вида является своего рода новинкой на рынке вентиляционных устройств. В то же время он успел завоевать популярность и сейчас это самый распространенный вид вентиляторов, применяющихся в жилых помещениях для вытяжки. Отличаются они от других тем, что у крыльчатки нет угла в продольной линии, а имеют уклон в поперечной плоскости.

Следовательно, работа вентиляторов центробежного типа базируется на изменении воздушной струи под 90 градусов и ее движении через спиралевидное колесо. А название такое они заимели благодаря тому, что во время вращения лопастей, они откидывают воздушный поток в стороны, где образуется зона повышенного давления.

А в центральной части напротив – участок пониженного давления. Таким образом, происходит быстрое перемещение воздушной массы от центра. Из-за разницы давлений, воздух стремительно начинает нагнетаться извне. Эти приборы требуют установки специального коллектора, выполняющего роль диффузора.

Конструктивно его устройство облегчает нагнетание воздуха внутрь корпуса, и в то же время заглушает шум во время его движения. Благодаря своему монолитному литью вентиляторы центробежного типа имеют увеличенную прочность. Применяться они могут при температуре от – 45 до + 60 градусов.

С обратным клапаном

Основное отличие всякой вентиляции от кондиционирования заключается в том, что в последнем случае устройства функционируют с загрязненным воздухом. Вентиляторы с обратным клапаном гарантируют замену воздуха с разными примесями в виде пуха, мошек, разных аллергенов на свежий воздух. Приборы такого вида приобрели большую популярность и повсеместно применяются в квартирах.

Используется такой тип вытяжки:

• для туалетной и ванной комнат;
• на кухнях;
• в подвальных помещениях;
• в курительных комнатах;

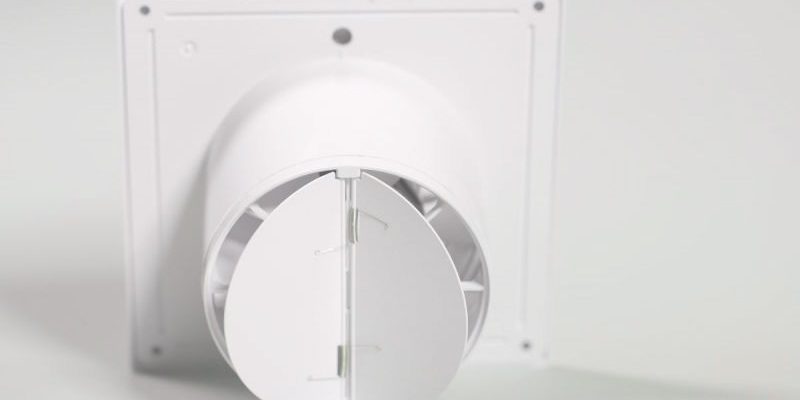

Запирающее устройство такого типа выглядит как лопасть с размером, чуть больше входного отверстия в корпусе вентилятора. При этом оно устроено так, что препятствует обратной тяге из вентиляционного колодца или с улицы вместе с посторонними частицами.

После включения вентилятора обратный клапан открывается, а при отключении закрывается. По своему устройству обратный клапан бывает автоматическим или ручным. В основном для вытяжки в бытовых вентиляторах применяются клапаны автоматического действия.

А также обратные клапаны определяют по виду установки (вертикальная или горизонтальная), материалу (пластик, металл) и по конфигурации (прямоугольная или круглая).

Вентилятор вытяжной с таймером

Устройства с таймером обычно работают при включении света в то или иное помещение. После того, как свет выключен, прибор работает еще какое-то время. При этом диапазон задержки регулируется в удобном режиме.

Причем настраиваются они в двух режимах:

1. 1. Вентилятор для вытяжки начинает свою работу при наличии на клемме возникшего сигнала, а заканчивает после того, как таймер отсчитает настроенный промежуток времени после выключения прибора.
2. Вентилятор включается по истечении одной минуты после включения света и останавливает свою работу также после окончания заданного отрезка времени.

Второй способ очень удобен в том случае, если нужно ненадолго зайти и выйти из помещения. Таким образом, нет необходимости в частом включении вентилятора, и к тому же такая настройка дает экономию электричества.

А также вентилятор с таймером может работать от отдельного выключателя. Особенно важно применение такого вытяжного устройства в туалетных и ванных комнатах, где необходимо, чтобы после процедуры комната еще какое-то время вентилировалась.

Радиальный

Механизмы такого вида выделяются от остальных моделей спиральной конфигурацией корпуса, внутри которого размещена крыльчатка. Под ее действием воздушный поток сжимается под влиянием центробежной силы, движется в радиальном направлении и устремляется из корпуса.

Лопасти радиального вентилятора, в зависимости от потребности, бывают направлены как в одном, так и в обратном направлении. В первом случае значительно увеличивается производительность, но и создается больше шума. Во втором варианте ощутимо снижается уровень шума, до 15% экономится электроэнергия, но и снижается мощность прибора. Небольшие размеры корпуса позволяют смонтировать прибор почти во всякий воздушный канал.

«Улитка»

Вентиляторы для вытяжки – «улитки» выделяются от обычных устройств корпусом своеобразной конфигурации. Причем производительность данных приборов значительно больше, чем у стандартных вентиляторов.

Принцип работы таких приборов довольно прост: после всасывания внутрь корпуса через входное отверстие воздушная масса начинает вращаться под большим давлением и постепенно устремляется на выход. По конфигурации корпус внешне напоминают улитку, и поэтому вентилятор получил такое название.

Какой вентилятор лучше выбрать

Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание.

Итак, советы специалистов при выборе бытовых вентиляторов:

1. Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями.
2. Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство.
3. Уровень шума. На такой параметр особенно нужно обращать внимание при покупке дешевых моделей.
4. Функциональность. Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое.
5. Управление. Сенсор или кнопочная навигация.
6. Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м².
7. Угол поворота. Многие модели имеют угол наклона 45-360 градусов.
8. Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении.
9. Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.

Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.

Кухня

Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.

При этом прибор для вытяжки на кухне обладает следующими параметрами:

• производительность – 2 700 м³/час;
• уровень шума – до 25 дБ;
• мощность двигателя – 760 Вт;

А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.

Санузел

Идеальным вариантом при подборе вытяжного устройства для ванной комнаты будет прибор с установленным датчиком влажности. При этом особой популярностью пользуется модель SILENT-100 CHZ от «Soler & Palau».

Ее больше всего положительно оценивают отечественные пользователи за то, что она имеет:

• низкий уровень шума в работе (до 24,5 дБ);
• длительный срок службы;
• обладает большой мощностью(95 м3/час);
• встроенный таймер;
• сравнительно небольшое энергопотребление (80 Вт).

Но для ванной комнаты с большой площадью свыше 5 м² должна быть достаточная вытяжка отработанного воздуха, поэтому нужно выбирать вентилятор более производительный. Таковым является прибор EAF-150 от «Electrolux».

Выделяется он следующими характеристиками:

• производительность – 320 м³/час;
• мощность двигателя – 250 Вт;
• уровень шума – 22-25 дБ.

Подобрать нужный режим у него можно за счет переустановки перемычки, размещенной внутри коробки таймера.

Вытяжное устройство для кухни и ванной будут обладать достоинствами в том случае, если правильно будет подобраны все параметры. И тогда этот многофункциональный прибор создаст в помещении удобство и приятный микроклимат.

Маломощный центробежный вентилятор даст мало проку. Даже тихие вытяжки снабжаются коллекторными двигателями, сильно шумящими. Если факт не пугает, приступим к выбору средств. Покажем, как сделать центробежный вентилятор своими руками из подручных предметов. Если в типичном – осевом – вентиляторе важны мотор и крыльчатка, здесь, ко всему прочему, добавляется корпус. Попробуем собрать центробежный вентилятор самостоятельно.

Что такое центробежный вентилятор

Центробежный вентилятор используется в качестве канального. Чтобы упростить рассмотрение, скажем, что пылесос содержит в нечто похожее на канальный вентилятор. Теперь подумайте:

1. Пыль всасывается шлангом.
2. Проходит в мешок (бак, отсек).
3. Проходит фильтрацию.
4. Минует двигатель.
5. Выбрасывается с обратной стороны корпуса.

За счет чего получается: внутри стоит центробежный вентилятор, образованный барабаном (беличья клетка), насаженным на вал двигателя. Этого недостаточно. Двигатель с крыльчаткой заключен в герметичный корпус, по каналам которого воздух выходит наружу. Без плотного кожуха смысл работы центробежного вентилятора потеряется. Вот главное различие. В отличие от осевых вентиляторов, часто служащих для личных нужд человека, центробежные применяют в хозяйственной сфере: вентилирование помещения, уборка, очистка воздуха. Чтобы понять, как сделать центробежный вентилятор, изучим принцип действия устройства.

Принцип действия центробежного вентилятора

Центробежный вентилятор работает за счет динамических характеристик потока. Попробуйте привязать камень к нити и покрутить вокруг себя в горизонтальной плоскости. Рука чувствует ощутимое натяжение, если бы связь оборвалась, снаряд немедленно вылетит по касательной к круговой траектории вращения. Аналогично ведут себя и молекулы воздуха: на лопастях колеса обретают значительную скорость и, ничем не удерживаемые, уносятся на внешний периметр. Потом система каналов уже придает потоку нужное направление. Наконец, входит воздух по центру, обычно с противоположной от двигателя стороны.

Внутри пылесоса наблюдаем картину:

• Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
• Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.

Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.

В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Пылесос

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс – уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:

1. Двигатель пылесоса нацелен на долговременный режим работы. Крутит лопасть сутками напролет. Обмотки чаще защищены от перегрева, вдобавок воздух проходит по каналам, охлаждая статор.
2. Двигатель пылесоса нацелен на преодоление значительных пневмонагрузок. При собственноручном разборе этого помощника домохозяйки увидите внутри предохранительный клапан. Попробуйте снять и продуть силой легких. Не получается? А двигатель это делает шутя! Зажмите входное отверстие, либо перегните шланг пополам. Щелчок, донесшийся из нутра корпуса, сообщает о срабатывании. Полагаем, подобной силы хватит с лихвой для проведения вентиляции объекта.
3. Плюс – мощность всасывания(в аэроваттах) указывается в технических характеристиках, аналогична создаваемому давлению. Таким образом, несложно заранее просчитать по формулам, достаточна ли мощность двигателя для избранной задачи. Иногда производители настолько добры, что указывают скорость движения потока, к примеру, 3 кубометра в минуту. Любой подсчитает: в час – 180 кубических метров. Благодаря высокой мощности, расход будет выдерживаться, несмотря на повороты и изгибы воздуховода.

Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.

Стиральная машина

Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс – рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.

Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.

Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса – эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.

Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.

Главное, сохранить герметичность. Рекомендуется заделать лишние отверстия, которыми изобилует барабан. Самодельный центробежный вентилятор из стиральной машины опасен в эксплуатации (если бывают безопасные тангенциальные вентиляторы), люк для загрузки белья рекомендуется закрыть прочной решеткой. К примеру, проделайте с фронтальной стороны корпуса ряд отверстий под установку элемента. Устройство центробежного вентилятора дополняется прочной оградой. Решетку делайте из стального прута и крепите на болты.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

С развитием промышленного сектора большая часть технологических процессов потребовала организации принудительной подачи воздуха. Исключением не стала и бытовая сфера. Наибольшее распространение получил центробежный вентилятор, ставшей основой для множества систем кондиционирования, вентиляции и отопления. Как центробежные вентиляторы выглядят и по какому принципу работают, мы сегодня и поговорим.

Принцип работы и устройство

Принцип работы центробежных вентиляторов заключается в следующем: воздух засасывается во входное отверстие устройства, попадает в пространство между лопатками колеса, вращающегося в спиральном кожухе, и под воздействием центробежной силы перемещается к выпускному отверстию.

Состоит центробежный вентилятор из колеса с лопастями, спирального кожуха и станины с валом и подшипниками. Для того чтобы вентилятор приходил в движение, прибор оснащается электрическим двигателем.

Внимание: Количество и форма лопастей зависят от целей использования устройства.

Колеса с лопастями, загнутыми назад, потребляют гораздо меньше электричества и качественно справляются с перегрузками по расходу воздуха. В то же время вентиляторы с загнутыми вперед лопастями меньше шумят благодаря более низкой скорости вращения, а также отличаются меньшими размерами подвижного колеса, что положительно сказывается на габаритах всего устройства.

Отзывы: плюсы и минусы

Как показывает практика, от других видов устройств центробежные вентиляторы отличаются, прежде всего, высокими показателями производительности, что позволяет прибору справиться с быстрым и качественным охлаждением воздуха в любом помещении.

Кроме того, центробежные вентиляторы полностью безопасны, а выпускаемый воздух направляется вниз, что делает использование устройства на производстве более удобным.

При этом соотношение цены и качества позволяет использовать вентиляторы центробежного типа и в быту, а многообразие моделей позволит подобрать устройство под индивидуальные потребности и дизайн интерьера.

Для того чтобы выяснить, какой вентилятор лучше, рассмотрим основные критерии оценки центробежного и осевого вентиляторов:

• Аэродинамика. Вентиляторы осевого типа больше подходят для установки в системе с низким давлением и повышенным расходом воздуха. Работа такого устройства возможна и без системы воздуховодов. Центробежные же вентиляторы больше подходят для вентиляционных систем, где при более высоком давлении напора требуется меньший расход воздуха. Наличие воздуховодов при этом обязательно, а вентилятор должен подбираться не только по необходимому расходу воздуха, но и по его аэродинамическому сопротивлению и требуемому давлению вентиляционной сети, к которой он будет подсоединяться.
• Уровень загрязненности воздуха. Центробежные вентиляторы более приспособлены к работе с повышенной загрязненностью и агрессивными средами благодаря тому, что они изготавливаются из алюминиевых сплавов и оснащаются взрывозащитными электродвигателями. По уровню защиты от искр такие устройства относятся к приборам с повышенным уровнем защиты. Уменьшение влияния загрязнений на вентилятор может быть реализовано за счет включения в сеть фильтра непосредственно перед вентилятором. Так осевые вентиляторы устанавливаются напрямую в окна или другие проемы. Также для работы с высокозапыленной средой существует специальная серия «пылевых»» вентиляторов.
• Температура воздуха. Центробежные вентиляторы способны выдерживать гораздо более высокие температуры, чем вентиляторы осевого типа. Обуславливается такая устойчивость к температурам конструктивными особенностями центробежных устройств.
• Управление воздушным потоком. Для обеспечения высокой эффективности работы вентилятора при условии переменных нагрузок наиболее подходящим вариантом является осевой вентилятор. Центробежные приборы, в свою очередь, больше рассчитаны на использование в промышленности, так как за счет конструкции из вращательных лопастей вентилятора способны выдерживать перегрузки по расходу воздуха.
• Габариты устройства. Осевые вентиляторы отличаются компактными размерами и меньшей требовательностью к условиям монтажа. Кроме того, осевые приборы могут работать в любо положении. В случае же с центробежными вентиляторами необходимо учитывать их конструкторские особенности, требующие обустройства площадки, на которой будет размещаться устройство.
• Электроснабжение. Центробежные вентиляторы обладают большим моментом инерции, а для их запуска в сравнении с осевыми вентиляторами требуется больший ток, что влечет за собой необходимость использования проводов большего сечения.
• Уровень звукового давления. Оба типа вентиляторов производят значительный шум во время работы, при этом центробежные вентиляторы преобладают в низком диапазоне частот, а осевые вентиляторы шумят, как правило, в средних частотах.

Таким образом, и осевые, и центробежные вентиляторы обладают как преимуществами, так и недостатками. Именно поэтому в каждом конкретном случае рассматривать каждый из вариантов оборудования следует отдельно, учитывая при этом планируемые условия эксплуатации и технические возможности устройства.

Виды и технические характеристики

Вытяжной

Вытяжные центробежные вентиляторы предназначаются для использования в вытяжных системах производственных и бытовых помещений. Такой вид устройств применяется для устранения воздушных масс, температура которых не превышает 55 градусов.

Крепится вытяжной вентилятор на наружной стороне стены здания и присоединяется к воздуховоду. Как правило, такой тип устройства используется в заведениях общественного питания и жилых помещениях.

Роторный

Конструкция любого центробежного вентилятора предполагает наличие ротора (рабочего колеса) с лопастями, спирального корпуса и станины. При этом ротор насажен на вал, который, в свою очередь, установлен в подшипниках на станине.

Ротор такого вентилятора состоит из двух дисков, между которыми размещаются лопатки. Количество их может колебаться от 6 до 36 штук.

Радиально-центробежный

Основными функциями радиально-центробежных вентиляторов является конвекция воздушных потоков, очищение и регулирование влажности воздуха, а такое создание комфортного для пребывания в помещении микроклимата.

Различаются такие вентиляторы по направленности движения воздушных потоков (вытяжные и двустороннего всасывания), величине воздушного давления (низкого, среднего и высокого уровня) и направлению вращений (левосторонние и правосторонние).

Вентилятор центробежный малогабаритный

Малогабаритные центробежные вентиляторы с диаметрами роторов менее 200 миллиметров являются, как правило, вентиляторами встроенного типа. Использоваться они могут как в стационарных, так и подвижных машинах и технологических установок. Привод малогабаритных вентиляторов осуществляется в основном от малогабаритных высокоскоростных двигателей.

Вентиляторы центробежные высокого давления

Центробежные вентиляторы высокого давления предназначаются для транспортировки воздушных масс и газовых смесей, агрессивность которых по отношению к углеродистым сталям не превышает агрессивность воздушных масс с температурой +80 градусов. При этом рабочие среды не должны содержать пыль или другие твердые частицы в объеме более 100 миллиграммов на метр кубический. Используются такие устройства для подачи воздуха в стационарные системы вентиляции и кондиционирования, а также для иных целей санитарно-технического характера.

Среднего давления

Центробежные вентиляторы среднего давления применяются для транспортировки умеренных объемов воздуха при достаточно высоком уровне сопротивления в устройстве. Используются такие вентиляторы в стационарных системах вентиляции и кондиционирования как производственных зданий, так и жилых и общественных помещений.

Ориентированы центробежные вентиляторы среднего давления на работу с малозапыленными средами. Максимально возможная концентрация взвешенной пыли в воздушной массе составляет 100 миллиграммов на метр кубический. Наличие липких или волокнистых материалов, а также взрывоопасных веществ в рабочей среде не допустимо. Химическая активность рабочей среды при этом не должна превышать аналогичной величины воздуха при его температуре в +80 градусов. В то же время для приборов в теплостойком исполнении максимальный температурный порог составляет +200 градусов.

Низкого давления

Центробежные вентиляторы низкого давления предназначены для перемещения невзрывоопасных газов при малом сопротивлении устройства. Используются такие устройства в основном на производственных предприятиях, однако могут применяться и в составе климатических систем общественных и жилых зданий. Рассчитано такое оборудование на транспортировку невзрывоопасных рабочих сред газообразного типа с умеренной запыленностью и температурой не выше +80 градусов.

Канальный

Канальные центробежные вентиляторы используются в приточных и вытяжных системах вентиляции общего назначения, в гражданском строительстве и промышленности.

Выполняется такой вентилятор по прямоточной схеме, имеет рабочее колесо и специальный входной коллектор. При этом изделие может оснащаться встроенной системой шумопоглощения.

Улитка

Центробежные вентиляторы «Улитка» получили такое название из-за особенностей конструкции, так как внешне агрегат напоминает закрученную спираль.

Промышленные центробежные вентиляторы: производители и популярные модели

Ниже мы рассмотрим технические характеристики наиболее популярных моделей промышленных центробежных вентиляторов:

• вентилятор канальный центробежный «SHUFT CFK 315 MAX»:
  • страна-производитель: Норвегия;
  • уровень звукового давления: от 51 до 69 дБ;
  • температура рабочей среды: от -20 до +45 градусов;
  • потребляемая мощность: 0,39 кВт;
  • приблизительная стоимость: 9 тысяч рублей.

• вентилятор канальный центробежный «SHUFT CFK 200 VIM»:
  • страна-производитель: Норвегия;
  • уровень звукового давления: от 52 до 71 дБ;
  • температура рабочей среды: от -20 до +60 градусов;
  • потребляемая мощность: 0,15 кВт;
  • приблизительная стоимость: 6 тысяч рублей.

• центробежные вытяжные вентиляторы серии «STELS 100»:
  • страна-производитель: Россия;
  • уровень звукового давления: 56 дБ;
  • температура рабочей среды: до +40 градусов;
  • потребляемая мощность: 0,058 кВт;
  • приблизительная стоимость: 5 тысяч рублей.

При выборе центробежного вентилятора необходимо обращать внимание не только на его технические параметры, но и на планируемые условия эксплуатации. К примеру, центробежные вентиляторы стандартного исполнения предназначаются для перемещения воздуха, температура которого не превышает +80 градусов. При этом в рабочей средне должно содержаться никаких липких или агрессивных веществ, а содержание твердых примесей и пыли не должно превышать показателя в 100 миллиграммов на метр кубический. В то же время центробежные вентиляторы специализированного исполнения могут работать с высокозапыленными и взрывоопасными средами.

Еще одним важным параметром, на который следует обратить внимание при выборе вентилятора, является его производительность – показатель, характеризующий количество воздуха, которое прибор сможет переместить за установленную единицу времени. При расчете такого показателя следует учитывать подсосы или потери воздуха в воздуховодах.

Хотелось бы отметить, что в настоящий момент на рынке центробежных вентиляторов представлено множество моделей отечественного и неизвестного азиатского происхождения. Такие устройства отличаются низкой стоимостью, но практика показывает, что нередко такие вентиляторы оказываются не самыми надежными. Именно поэтому предпочтение следует отдавать производителям известных брендов – такие модели будут стоить несколько дороже, но и прослужат они при этом гораздо дольше «ноунеймов».

Стоимость центробежных вентиляторов определяется множеством факторов: типом оборудования, мощностью и особенностями эксплуатации.

В настоящий момент цены на бытовые центробежные вентиляторы начинаются с одной тысячи рублей, при этом стоимость промышленных центробежных устройств может достигать даже нескольких сотен тысяч рублей. Поэтому в каждом конкретном случае точную стоимость агрегата следует уточнять непосредственно у продавца.

В Москве

В Москве приобрести центробежные вентиляторы можно в таких компаниях, как:

• «Климатический сезон»:
  • адрес: город Москва, Анненский проезд, дом 1, строение 19, офис 4;
  • сайт: http://www.climatseason.ru;
  • телефон: +7 (495) 925-75-44.

• «Москлим»:
  • адрес: город Москва, улица Большая Черемушкинская, дом 34, офис 237;
  • сайт: http://mos-clim.ru;
  • телефон: +7 (495) 103-41-35.
• «Радонеж»:
  • адрес: город Москва, улица Бауманская, дом 58;
  • сайт: https://vpk-radoneg.ru;
  • телефон: +7 (499) 504-91-44.
• «Интарио»:
  • адрес: город Москва, улица 1-я Дубровская, дом 13, строение 4;
  • сайт: http://intario.ru;
  • телефон: +7 (495) 278-02-03.
• «Левша»:
  • адрес: город Москва, Каширское шоссе, дом 19, корпус 2;
  • сайт: https://ppk-levsha.ru;
  • телефон: +7 (495) 763-54-99.

В Санкт-Петербурге

В Санкт-Петербурге реализацией центробежных вентиляторов занимаются следующие организации:

• «Ровен»:
  • адрес: город Санкт-Петербург, переулок Уманский, дом 68, корпус 1, литера А, офис 101;
  • сайт: https://spb.rowen.ru/;
  • телефон: +7 (812) 401-44-41.
• «Инженер Климат»:
  • адрес: город Санкт-Петербург, улица Смоленская, дом 33, офис 204;
  • сайт: http://www.inklimat.ru;
  • телефон: +7 (812) 337-20-54.
• «Завод Вентилятор»:
  • адрес: город Санкт-Петербург, проспект Большевиков, дом 52, корпус 9;
  • сайт: http://ventilator.spb.ru/;
  • телефон: +7 (812) 331-00-97.
• «Бастион»:
  • адрес: город Санкт-Петербург, переулок Челиева, дом 7А, литера Л;
  • сайт: http://www.vent-bast.ru;
  • телефон: +7 (812) 640-93-00.
• «Тепломаш»:
  • адрес: город Санкт-Петербург, шоссе Революции, дом 90;
  • сайт: http://www.teplomash.ru;
  • телефон: +7 (812) 301-99-40.

Таким образом, установка центробежного вентилятора является эффективным и доступным способом удаления рабочих сред из помещения, а многообразие моделей позволяет подобрать устройство в соответствии с собственными потребностями и финансовыми возможностями.

Авг 29, 2017Содержание:

Вентиляторов существует довольно много. Однако наиболее распространены именно осевые вентиляторы и их применение – очень частая практика. Их распространённость обуславливается не только эффективностью и простотой изготовления, но и компактностью, неприхотливостью и низким энергопотреблением. Это те факторы, которые важны на производстве, поскольку владелец всегда старается минимизировать затраты.

Что такое осевой вентилятор?

Подобный тип встречается буквально на каждом шагу. На улице это – некоторые кондиционеры, в зданиях – вентиляция помещений, и даже за компьютером он нас настигает – в виде системы охлаждения процессора или видеокарты. Иначе такие вентиляторы могут называться аксиальными.

Без подобного устройства в современной жизни очень трудно обойтись – система охлаждения необходима многим приспособлениям и производствам, а человек не может дышать спёртым воздухом. И осевой вентилятор, как самый распространённый, справляется со своей миссией на ура. Но что это такое? Это устройство, состоящее из крутящейся оси и насаженных на него лопастей. Эти лопасти перемещают воздух вокруг их собственной оси.

к содержанию ↑

История создания и развития осевого вентилятора

Конструкция осевого вентилятора

Подобная конструкция была изобретена в Великобритании, его создание относится к первой половине XVIII века. Самый первый прообраз подобного вентилятора создавался в 1830 году. Изобретателем оказался Джон Барон. Изначально конструкция была необычной для современного человека. Она представляла собой пластину, которая приводилась в движение замысловатым сложным механизмом. И только на рубеже XIX и XX веков были придуманы привычные лопасти.

Созданные устройства работали изначально за счёт водяной энергии. Вода подавалась на несколько приводов, и за счёт них вращались лопасти. Несколько позже додумались сделать двигатель не на воде, а на горючих веществах – керосине или спирте. На электричестве же он стал работать только после создания электродвижка Томасом Эдисоном. И после открытия такого масштаба производство вентиляторов встало на промышленный путь.

Переломный момент в создании осевых вентиляторов и их применении наступил после открытия Николаем Егоровичем Жуковским вихревой теории крыла, то есть в 1904 году. Именно тогда вентилятор стал таким, каким мы его привыкли видеть. В дальнейшем его развитие не претерпевало кардинальных перемен – менялось применение, внешний вид. Но суть работы оставалась неизменной.

к содержанию ↑

Внутреннее строение

Аксиальный вентилятор состоит из крыльчатки (лопастей, винта), корпуса и небольшого двигателя, за счёт работы которого крутится ось. Корпус имеет круглое сечение. За счёт того, что воздух проталкивается винтом вдоль оси вращения, циркуляция воздуха будет осуществляться принудительно.

Осевой вентилятор не имеет строго регламентированных размеров. В промышленности могут стоять устройства с диаметром крылатки до нескольких метров, а в домашнем использовании хорошо, если диаметр превысит 10-15 сантиметров. Мощность двигателя и количество лопастей также может изменяться в зависимости от назначения.

При работе приспособления вся энергия вала двигателя передается на рабочее колесо. Сколько сделал оборотов двигатель – столько раз провернётся ось, а вместе с ней – и крылатка. Так как лопасти закреплены под определённым углом, а само устройство – на оси вращения, то в процессе работы воздух перемещается вдоль оси, попутно закручиваясь.

Крыльчатка делается из лёгких материалов, чтобы не возникало серьёзного сопротивления. Это же решение способствует тому, что для движения винта достаточно не самого мощного двигателя. Часты в применении моторы до 0,8 кВт и производительностью до 16080 м3 в час. Диаметр винта нечасто в массовом производстве превышает 70 сантиметров.

Осевые вентиляторы подразделяются следующим образом:

• Настенные (вентиляционные шахты).
• Потолочные.
• Крышные (также относятся к вентиляции, втягивают свежий воздух и выталкивают спёртый. Дополнительно защищены от коррозии и неблагоприятной среды).
• Оконные (нечто вроде мини-кондиционеров).
• Напольные (обычные бытовые).
• Прочие (кулеры, охлаждение в авто и т. д.).

к содержанию ↑

Достоинства и характеризующие особенности

Вентилятор осевой вентиляционный

Точная характеристика устройства может быть определена по его маркировке. Отечественные производители стараются лишней информации туда не вносить, ограничиваясь диаметром винта. В этом плане отличаются зарубежные модели – в их маркировке содержится куда более подробная информация о технических характеристиках устройства.

Аксиальный вентилятор имеет характеристики, которые закладываются в зависимости от назначения. Изменяться могут такие особенности, как:

• Сторона вращения винта (левая или правая).
• Количество лопастей (от 3 до 7 штук).
• Форм-фактор лопастей (плоские или двоякоизогнутые).
• Мощность двигателя.
• Диаметр крыльчатки.
• Вид корпуса.

Встречаются нагнетающие и вытяжные вентиляторы. Первые выдувают воздух более активно, чем вторые, но им труднее его всасывать. При применении, если необходима активная циркуляция воздуха, лучше использовать оба типа. Однако можно задать лопастям реверсивное движение. Но при этом эффективность работы упадёт примерно на 30-40%. Важно помнить одну особенность – воздух внутри кожуха вентилятора перемещается лишь в осевом направлении. В радиальном же воздух почти не перемещается.

Составляющие осевого вентилятора

К достоинствам осевых вентиляторов и их применения можно отнести несколько факторов:

1. низкий уровень шума при работе;
2. компактность корпуса;
3. простота в эксплуатации;
4. дешевизна и простота конструкции;
5. малый расход электроэнергии;
6. долгий срок эксплуатации;
7. защита двигателя от перегрузок, искр, влаги;
8. одинаковый КПД, как в вертикальном, так и в горизонтальном положении;
9. возможность изменять скорость вращения лопастей, изменив скорость работы двигателя.

Низкая шумность лопастей вызывается их необычной формой. Она выглядит как серп, при этом снижение уровня звука – далеко не единственный плюс. Помимо этого своими изгибами винт захватывает воздух и направляет его по направлению оси движения. Именно из-за этой особенности он способен выдать мощную направленную струю воздуха, которая так ценна при охлаждении какого-либо элемента. И она же создаёт мощный «всасывающий» эффект при направленности на выдув.

Также в его пользу как охладителя играет форм-фактор корпуса. На выходе направление воздуха поправляется специальной перемычкой-коллектором. Она выпрямляет струю и не позволяет ей лишний раз отклоняться в сторону.

Разновидности осевых вентиляторов

Благодаря тому факту, что сопротивление винта движущемуся воздуху довольно мало, а трение не вызывает крупных потерь в производительности, осевые собратья радиальных вентиляторов заметно выигрывают у них по производительности. Да ещё и электричества «кушают» меньше.

Двигатель этого устройства надёжно защищён. У него имеется защита от перегрузок, что не позволяет ему выходить из строя. Также в наличии имеется обмотка, не позволяющая моторчику искрить. Эта же обмотка дополнительно защищает от влаги.

к содержанию ↑

Области и способы применения

Подобные устройства применяются в самых разных отраслях. Его можно увидеть как внутри самого обычного компьютера, так и в авиационном двигателе. Чаще всего вентиляторы подобной конструкции применяются при вентиляции жилых или сельскохозяйственных помещений. Из-за низкого уровня шума именно осевой вентилятор очень популярен у создателей вентиляционных систем. Звук, издаваемый им, не раздражает ухо человека или животного, что наиболее удобно при вентиляции рабочих помещений или зданий для скота.

Помимо промышленного применения аксиальные вентиляторы встречаются и в быту. Самым часто попадающимся примером можно считать кулер внутри системного блока компьютера и самый обыкновенный бытовой напольный или потолочный охладитель. Да и вообще любой, у которого имеется ось, таковым является.

Однако есть у этого приспособления ещё одна функция – очистительная. Очень часто они устанавливаются в шахты, штольни и прочие подземные коммуникации. Их назначение – вытягивать из рабочей зоны газы, дым и прочие примеси, которые могут быть опасны для человека. Для этого их устанавливают на выдув – и винт заставляет воздух всасываться в вентиляционную шахту, в то время как из другой шахты поступает чистый воздух с поверхности.

Используемые источники:

• https://aeroclima.ru/ventilyaciya/vidy-vytyazhnyh-ventilyatorov/
• https://vashtehnik.ru/elektronika/centrobezhnyj-ventilyator-svoimi-rukami.html
• https://ventilsystem.ru/ventilyaciya/centrobezhnyj-ventilyator.html
• https://oventilyatsii.ru/osevye-ventilyatory-i-ix-primenenie.html
