Вентиляционная система на кухне обеспечивает удаление из воздуха продуктов сгорания и здоровую среду. Самостоятельная установка мощной вытяжки над кухонной газовой плитой будет оптимальным решением. Специалисты предоставляют подробные рекомендации по монтажу.
Важные правила установки вытяжки
При самостоятельном подключении устройства важно соблюдать правила для установки бытовой вытяжки над встроенной или отдельно стоящей газовой плитой:
- Вентиляционный прибор должен располагаться на 60 см от плитки;
- Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
- Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
- В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
- Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
- Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
- Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
- Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.
Разновидности вытяжек по принципу установки
Как быстро установить эффективную вытяжку над рабочей газовой бытовой плитой? Эксперты советуют обращать внимание на способ монтажа техники:
- Купольные модели. Крепятся настенным способом, подходят для помещений в классическом и современном стиле. Устройства обрабатывают большие объемы воздуха, исполняются как купол, расположенный над плитой. Труба с квадратным сечением интегрируется в вентиляцию. Купольные модели предназначены для встройки в проточную систему;
- Островные устройства. Подойдут для большой кухни с центральным расположением плиты. Вытяжку опускают над варочной поверхностью и соединяют с воздухоотводной системой трубой с квадратным сечением;
- Угловые приспособления. Устанавливаются под углом 45 градусов, предназначены для нестандартных по планировке и размещению магистралей кухонь. Поверхность вытяжки похожа на квадрат с усеченной угловой частью. Угловые модели практически не используются, поэтому имеют ограниченный набор функций;
- Плоские вытяжки. Компактные приборы с расположением рабочей панели параллельно плите. Монтируются настенным способом, под шкафом. Конструкции применяются в составе циркулярной вентиляции;
- Встраиваемые приспособления. Устанавливаются в подвесные шкафы, которые немного укорачивают. В мебели также проделывают вырезы под гофротрубу. Встраиваемые вытяжки самостоятельно установить сложно, лучше заказать готовые шкафы;
- Наклонные изделия. Современные вытяжные системы с угловым расположением. Их рабочая площадь аналогична горизонтальным устройствам. Вытяжки работают по принципу периметральной очистки, поэтому производятся без подвижных деталей;
- Выдвижные модели. Зона обслуживания продлевается благодаря выдвижным модулям снизу. Узел встраивается в навесной шкаф со скрытым или циркулярным воздуховодом. Недостаток вытяжек — маленькая длина и меньший захват воздуха. Выдвижную вытяжку лучше устанавливать в маленькой кухне;

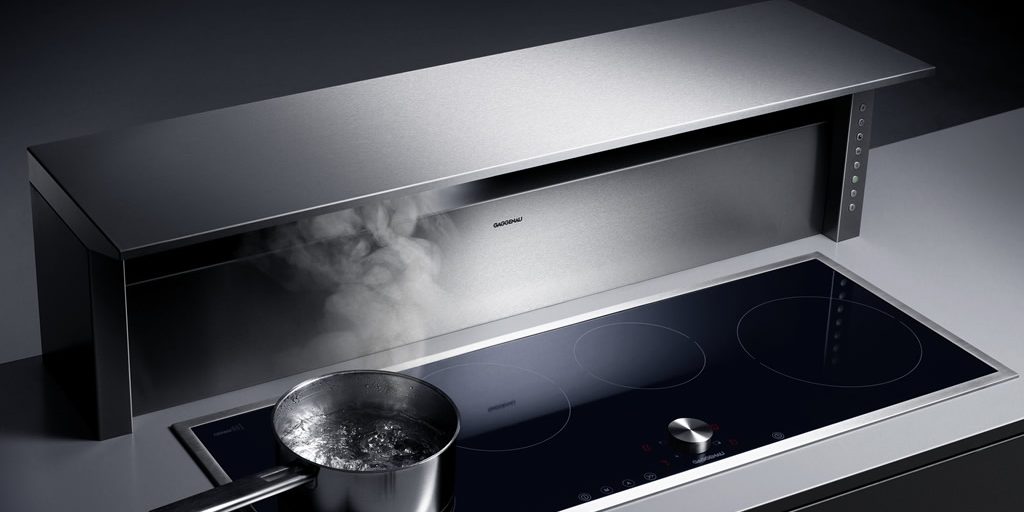

- Настольные аксессуары. Приспособления встраивают на столе около варочной поверхности. В рабочем режиме панель выдвигается вверх по вертикали и откачивает загрязненный воздух.
- Островная вытяжка
- Настольное устройство
- Наклонная вытяжка
- Плоская модель
- Выдвижной вариант
- Встраиваемая вытяжка
- Угловая модель
- Купольная вытяжка
Пошаговый монтаж вытяжки над газовой плитой
Как качественно и правильно самостоятельно установить любую вытяжку над рабой газовой плитой, сообщают эксперты. Они отмечают несколько моментов:
- снятие замеров — начинают от нижнего края шкафчика и заканчивают расположением конфорок;
- проверка креплений по уровню — отклонение в несколько миллиметров снизит производительность вытяжки на 20%;
- выбор места с учетом доступа к вентиляционным каналам и сети электропитания;
- вычерчивание вытяжки на плане кухни в случае капитального ремонта.
Необходимые материалы и инструменты
Для монтажа вытяжного устройства понадобятся:
- крепежи, дюбели, крючки, шурупы — входят в комплект, поэтому есть в упаковке;
- труба для соединения с вентиляцией размером 13×13 см;
- перфоратор;
- уровень;
- рулетка;
- карандаш;
- ножовка;
- скотч или изолента;
- силиконовый герметик.
Подготовка к монтажным работам
Перед началом обустройства вытяжной системы нужно подготовить место для ее крепления. Процедура проводится в несколько шагов:
- Расчет производительности. Вытяжка должна обновлять воздух не меньше 10 раз за 24 часа. Рассчитать показатель можно на основании площади (S) и высоты (Н) помещения, минимальной интенсивности воздухообмена (10) и поправочного коэффициента (1,3). Используется формула V= SxHx10×1,3;
- Выполнение заземления. Устройство подключается проводами фазы, земли и нулевым. Разъем под заземление выполняется как провод, зафиксированный на металлической части и обозначается желтым цветом с зеленой полосой;
- Организация антивозвратного механизма. Короб для хлопушки изготавливается самостоятельно из металла. Чтобы не тратить время, можно приобрести антивозвратный клапан-бабочку;
- Разметка расположения вытяжки и воздуховодной трассы. Для встраиваемых моделей в шкафу нужно удалить нижнюю полку;
- Выполнение выходного отверстия с решеткой и козырьком, если воздуховод выведен за стену;
- Организация питания. Розетку нужно отдалять от плиты, чтобы на нее не попал жир и пар;
- Установка гофрированного рукава с минимальным количеством изгибов.
Крепление вытяжки над газовой плитой
В какой последовательности выполняется крепление готовой вытяжки над кухонной газовой плитой, зависит от типа устройства.
Системы с угольными фильтрами
- Замеряются параметры устройства;
- Рассчитывается высота и расположение вытяжки;
- Замеры и точки для крепежа переносятся карандашом на поверхность;
- Перфоратором проделываются отверстия, куда вставляются крюки;
- Выполняется крепление вытяжки винтами через отверстия;
- Если присутствует газовая труба, ее относят от стены и крепят на шпильки с гайками.
Проточные вытяжки
- Снимаются замеры с конструкции;
- Делается разметка и высверливаются дрелью отверстия;
- Прибор примеряется и выравнивается по горизонтали с соблюдением нормативов отдаления от плиты;
- Монтируется воздуховод, подходящий по диаметру к вентиляционному отверстию в стене.
Наклонные модели
- Замеряется расстояние от варочной поверхности до вытяжного устройства;
- Размечается линия монтажа по оси;
- Шаблон закрепляется при помощи скотча;
- Высверливаются проемы для монтажа;
- Верхние саморезы вкручиваются в дюбели;
- Корпус вытяжки навешивается на стене;
- Закручиваются нижние саморезы;
- Устанавливаются фильтры из алюминия.
Встроенные модули
- Снимаются замеры с вытяжки, по которым изготавливается трафарет;
- Шаблон располагается на боковой стене шкафа и обводится карандашом;
- Отмечаются точки крепления;
- Высверливаются отверстия для фиксаторов;
- Устанавливаются боковые направляющие;
- С вытяжки снимается обшивка и устройство монтируется в шкафчик;
- Закрепляется корпус на системе направляющих.
Подключение вытяжки к системе вентиляции
Как можно поставить мощную вытяжку и подключить ее к вентиляции, расположенной над кухонной газовой плитой? Для этого используют два типа труб:
- легкие пластиковые, у которых отличная шумоизоляция. Трубы имеют прямоугольное или круглое сечение. Вентиляционные каналы обустраиваются наверху навесных шкафов, соединяя их с Г-образными переходниками герметиком;
- гофрированные изделия из тонкого алюминия. Их растягивают до нужных размеров, соединяют хомутами.
- Пластиковая труба
- Гофротруба
Работы по подключению вытяжки к вентиляции проводятся в четкой последовательности:
- Подбирается диаметр труб так, чтобы он равнялся диаметру вытяжного устройства;
- Проверяется длина воздуховодных каналов — не более 3 м;
- Укладывается труба в отверстие, и формируются изгибы больше 90 градусов;
- Устанавливается вентиляционная решетка с выступом для гофры и ровная для пластика;
- Детали соединяются.
Подключение оборудования к электросети
На последнем этапе вытяжное оборудование подключают к электропитанию, следуя четкому алгоритму работ:
- Обустройство розетки — на 60 см от варочной поверхности;
- Организация заземления с силой тока 15 А — провод присоединяется к металлическому корпусу вытяжки;
- При наличии кабеля заземления и евророзетки провод соединяется с контактом;
- Контакты обматывают изоляционной лентой;
- Наличие напряжения на корпусе вытяжки проверяется инверторной отверткой.
Перечень рекомендаций по установке вытяжки над газовой плитой
- Напряжение розетки для вытяжки не должно превышать 15 А, а суммарная мощность бытовой техники — 4 кВт;
- Обработка стыков герметиком увеличивает производительность устройства;
- Качество работы вентиляции можно проверить, приложив к решетке лист бумаги. Он должен остаться на месте;
- Разрешенные параметры отвода — 50% для трубы вытяжки и 50% для свободной части;
- Вытяжку с производительностью 250-300 м3/ч устанавливают на высоте 70-75 см, с производительностью до 600 м3/ч — на высоте 80-85 см;
- Некрасивую гофру можно замаскировать, уложив в коробе;
- В тестовом режиме система должна хорошо впитывать пар;
- Островные вытяжки размещают в декоративном кожухе.
Для кухни с газовой плитой вентиляция воздуха остается вопросом первостепенной важности. И дело здесь не в банальном комфорте, а в безопасности домочадцев. В процессе горения выделяются опасные для людей (при высокой концентрации) вещества, побочные продукты в виде сажи, копоти, налётов и мелких частиц жира. И когда, казалось бы, вопрос решен, а долгожданный помощник приобретен, возникает еще одна сложность – как установить вытяжку над газовой плитой и сделать это правильно?
Вопрос актуальный, ведь современный человек не представляет своей жизни без холодильника, микроволновки, газовой плиты, поэтому инструкция по установке вытяжного агрегата будет полезна всем хозяевам.
1 Разновидности решений</span></h2>
Основные типы кухонных вытяжек
В продаже представлено несколько разновидностей вытяжек, отличающихся не только конструкционно, но и способом установки:
- каминные;
- фильтрационные;
- встраиваемые;
- с забором воздуха;
- варио;
- угловые;
- островные и т.п.
Какая из них лучше? – Ответ в каждом случае разный, поскольку зависит от индивидуальных требований и предпочтений. Одни из них функционируют по принципу перегона воздуха и его очистки с последующим возвращение обратно. Другие позволяют полностью вытянуть загрязненный воздух из кухни и отвести его наружу, не прибегая к дополнительной фильтрации.
Механизмы отвода и очистки воздуха
В последнее время в продаже появились универсальные решения, позволяющие очищать кислород и отводить его. Если же в силу определенных обстоятельств бытовой прибор невозможно подключить к вентиляционному каналу, целесообразно остановиться именно на рециркуляционной модели.
Обратите внимание! Даже самые современные вытяжки для газовой плиты при работе формируют шум в 36 дБ. Данное значение является минимальным и не вызывает акустического дискомфорта в процессе эксплуатации.
РекомендуемКак установить вытяжку на кухне своими руками (видео)
2 Монтаж вытяжки в шкафу над варочной поверхностью</span></h2>
Вариант установки в шкафу
Установка вытяжки над газовой плитой и последовательность выполнения работ зависят от нескольких исходных моментов. В первую очередь учитываются:
- тип и конструкционные особенности кухонного аппарата;
- метод фильтрации;
- отдаленности вентиляционной шахты;
- особенностей меблировки.
Высота установки вытяжки над газовой плитой варьируется в пределах от 65 до 75 см (с допуском в 5 см). Превышение указанных значений чревато тем, что агрегат просто не справится с отводом грязного воздуха и остаточных продуктов, которые окажутся в комнате. Низкая «посадка» также не сулит ничего хорошего: устройство будет перегреваться, мешать хозяйке, а спустя непродолжительное время и вовсе может выйти из строя. Как бы то ни было, а без предварительной подготовки ничего вешать не стоит.
РекомендуемНа каком расстоянии от плиты вешать вытяжку
2.1 Последовательность установки антивозвратного механизма</span></h3>
Итак, как правильно установить вытяжку над газовой плитой? Специалисты настоятельно рекомендуют начинать работы с монтажа антивозвратной «хлопушки». Изделие традиционно размещается над варочной поверхностью. Для его подготовки лучше выбрать алюминий. На видео ниже можете ознакомиться подробнее об обратном клапане (хлопушке).
‘ >Обратный клапан для вентиляции
Расположение обратных клапанов в воздуховоде
Обратите внимание! Если самостоятельно заниматься изготовлением такого механизма нет желания или навыков, советуем приобрести готовую хлопушку. Соответствующие решения представлены в широком ассортименте в специализированных магазинах.
- Корпус «хлопушки» желательно поставить сверху на шкаф, закрепленный над плитой. После монтажа необходимо в обязательном порядке заделать пеной все щели, дабы нивелировать вероятность резонанса.
- На первом этапе корпус не стоит крепить «намертво», а лишь разместить таким образом, чтобы можно обозначить места под отверстия, не забыв указать диаметр. Это позволит подготовить шкаф под монтаж «хлопушки».
Отверстия под воздуховод
Обратите внимание! Если во внутренней части мебели присутствуют полки, в них также проделываются отверстия для воздуховода. У верхней стенки должен быть выход (если его нет, проделайте электролобзиком).
РекомендуемКак правильно выбрать вытяжку для кухни
2.2 Работы с воздуховодом</span></h3>
Одним из главных функциональных узлов вытяжки над газовой плитой в частном доме (как и в квартире), помимо самого устройства забора, является воздуховод. Делается он в несколько шагов с соблюдением строгой последовательности.
Последовательность действий
Обратите внимание! Если вытяжка над газовой плитой установлена правильно, то количество изгибов гофры будет минимальным, в идеальном варианте – 1.
Мощность тяги внутри воздуховода зависит от «рукавов», участков со сгибами. На каждом таком «колене» теряется в среднем до 10% мощности. Поэтому так важно грамотно выбрать место для размещения шкафа и вытяжного устройства в нем. Для большей наглядности рекомендуется посмотреть видео ниже по сборке воздуховода.
‘ >Установка воздуховода для кухонной вытяжки
3 Традиционная установка</span></h2>
Преобладающее большинство отечественных хозяев полагают, что шкаф над варочной поверхностью – непрактичный вариант. В таком мнении есть зерно истины, поскольку под воздействием высокой температуры, пара и копоти практически все аксессуары теряют свой первоначальный вид, портятся. А в реалиях небольшой квадратуры для кухонной вытяжки может просто не найтись места. Пользоваться полноценно таким шкафом будет весьма неудобно и затруднительно.
Традиционный вариант размещения вытяжки
Для таких случаев необходимо организовать весь процесс в такой последовательности:
- 1. Из металлических уголков формируется рама прямоугольной формы. Ее размеры должны быть достаточными для размещения на ней корпуса вытяжного агрегата.
- 2. Основание можно зафиксировать у стены при помощи саморезов-шпилек. Очень важно предварительно замерить расстояние от газовой плиты до вытяжки (места, где ее планируется установить).
- 3. На саморезы устанавливается металлический каркас и сам агрегат (о воздуховоде не забываем).
- 4. Завершающий этап – подключение устройства к электросети.
Обратите внимание! Перед тем как повесить вытяжку описанным выше способом, следует провести к металлическому каркасу заземление. При вращении вентиляторов непременно будет возникать небольшое напряжение, которое и необходимо отвести от аппарата.
Вытяжка установленная в металлический каркас
Точно сказать на каком расстоянии должна находиться вытяжка на кухне с газовой плитой можно лишь при наличии достоверных вводных данных. В этом вопросе нет золотого правила или единственно верной цифры для всех случаев. Впрочем, профессионалы советуют ориентироваться на высоту в 75 см. В 90% случаев она актуальна. Рекомендуем посмотреть видео по стандартной установке.
‘ >Как установить вытяжку на кухне
3.1 Рекомендации, советы, нестандартная установка (мешает газовая труба)</span></h3>
Существует несколько рекомендаций и советов, учтя которые можно грамотно и профессионально выполнить монтаж вытяжки, не прибегая к помощи специалистов. Все они носят рекомендационный характер и проверены годами практики. Выделим 3 главных момента.
- 1. Выходное отверстие целесообразно размещать на максимально возможной удаленности от окна. В противном случае существует вероятность проникновения неприятных запахов обратно в квартиру, дом.
- 2. Вытяжка для газовых плит не должна соединяться воздуховодом с общедомовой шахтой. Газовщики в 99% случаев запрещают подобные решения. В качестве исключения из правил допускается организация отвода, таким образом, при котором ½ трубы – вытяжной системы, остальные ½ — свободные.
- 3. Расстояние между варочной поверхностью и вытяжкой зависит и от мощности самого агрегата. Если речь идёт о маломощном решении, обеспечивающим производительность на уровне 250 – 300 м3/ч, лучше ориентироваться на высоту в 70-75 см. Для мощных аппаратов, позволяющих организовать качественный воздухообмен в 600 м3/ч, допустимую высоту можно увеличить до 80-85 см.
Совет! Оптимальная высота вытяжки над газовой плитой всегда указывается в прилагаемой к устройству инструкции. Производитель, помимо известных вводных данных, учитывает и особенности агрегата, что позволяет ему предоставить более точную информацию.
Если при установке вытяжки вам создает помеху газовая труба, то рекомендуем видео ниже, из которого вы узнаете как обыграть этот момент.
‘ >Установка и подключение вытяжки на кухне. Техустановка.
4 Итоги</span></h2>
Грамотно установленная вытяжка в правильном месте позволит не только обеспечить кухню чистым воздухом, но и в разы увеличит удовольствие от приготовления пищи. Каждая хозяйка должна думать не о дыме или накипи на бытовых приборах и мебели, а о вкусовых качествах блюда. А всего и нужно то, установить вытяжку на определенной высоте. Согласитесь, не так и много.
Фото
Какое расстояние необходимо от вытяжки до газовой плиты?
Хотя обычно в домах предусмотрена система вентиляции. Но зачастую она не справляется, должным образом со своими функциями, тем более в такой комнате, как кухня. Когда мы пользуемся газовой плитой, то мы можем столкнуться с неприятными запахами переработанного газа, но это не только неприятный, но и опасный для здоровья. В принципе на печи всегда происходят испарения, которые в себе несут определённые запахи и они будут впитываться в шторы и другие кухонные принадлежности. После чего нужно больше убирать в кухне, а соответственно тратить больше сил и времени.
Как правильно установить вытяжку над газовой плитой
От правильно подобранной модели, будет зависеть экология вашего помещения и комфортабельность проведения времени на кухне.
Существует два вида вытяжных устройств
Начнем с первого вида устройства — это широко известный вид устройства с циркулярным встроенным угольным фильтром. который работает, по простому принципу рециркуляции воздуха. За счет этого воздух не выходит за пределы вашего помещения, а циркулирует, фильтруется и возвращается обратно в помещение. Эти устройства называют повседневными или фильтрующими.
Второй их вид, служит для отвода воздуха из помещения безвозвратно, это специальная вытяжка с принудительным забором нежелательного запаха и дыма. Для этого необходим вывод газовой вытяжки в вентиляционную шахту или на улицу. Вытяжка такого вида предусмотрена для большой кухни крупногабаритных размеров. Такой вид вытяжного устройства заметно выше и качественней, чем у циркулярной. Поэтому такие виды этого устройства, чаще всего устанавливают на кухнях. Тем более в большинстве многоэтажных домов, есть вентиляционные шахты, что упрощает установку такого оборудования.
Основные рекомендации по монтажу
На какой высоте вешать вытяжку? Высота вытяжки над газовой плитой должно быть не менее 65-70 сантиметров.
Размеры заборной части, желательно должны соответствовать размерам кухонной плиты.
Электрическая розетка должна размещаться в соответствующем месте над плитой и так, чтоб на неё не попадал жар от плиты.
Гофра труба, должна иметь по возможности минимальный изгиб, для хорошего прохождения воздуха. Тогда при включении механизма не будит потери КПД устройства.
Как повесить вытяжку?
Установка вытяжки с циркулярным фильтром не требует самых особых навыков или специального обучения и особых усилий. Для установки, нам потребуется обычный уровень. Как мы помним расстояние от вытяжки до плиты 65 — 70 см. Поэтому отмеряем нужную нам высоту и аккуратно чертим ровную линию. Затем отмеряем рулеткой расстояние от отверстия к отверстию для крепления, которые находятся на самой вытяжке. Переносим эти размеры на нашу линию, так чтоб она располагалась точно над плитой. Далее, перфоратором бурим отверстия. В отверстия вставляем пластиковые пробки и прикручиваем к ним наше оборудование.
Некоторые решают прикрутить вытяжку к навесному шкафу. В таком случае мы, по такому же принципу, отмечаем на нужной нам высоте, куда прикрутить оборудование и крепим её саморезами по дереву.
Если вы устанавливаете вытяжку с принудительным отводом воздуха в вентиляционную шахту, то важно установить гофру или пластиковую трубу так, чтобы соединение конца трубы было крепким и без отверстий, чтобы не было потери КПД.
Принципиально важно, чтобы диаметр трубы соответствовал воздухозаборному отверстию в стене, для избежания потери качественной мощности откачки воздуха. После завершения процедуры установки оборудования, следует его протестировать в действии для проверки правильной установки вытяжки.
Советы мастеров
В случае если вам при какой-то необходимости понадобится отдельная розетка для подключения вашего оборудования, то все подводящие к ней провода желательно спрятать в кабельный канал или в элементы кухонной гарнитуры. Возможно также скрыть в декоративных элементах отделки кухонного помещения.
Если на месте крепления у вас приклеена плитка, то будьте очень осторожны когда делаете отверстия, чтобы не разбить ее. Для этого лучше использовать специальные свёрла.
Заранее предусмотреть в линии электропитания срабатывающее устройство-автомат для аварийного отключения прибора, в случае перепада напряжения при аварийной ситуации.
Техническое обслуживание
Вне зависимости от того, какую вытяжку вы купите дорогую или дешевую, соответственно качественную или не очень, если её не обслуживать должным образом, то может произойти поломка деталей вентиляции. При таких поломках оборудование может продолжать работать, но происходит снижение КПД вентилируемой системы. Соответственно помещение не вентилируется должным образом, поэтому за возникшим вопросом «как монтировать вытяжку в кухонном помещении», следует вопрос «как ее правильно обслуживать?».
Если вытяжка имеет в своей конструкции встроенный угольный фильтр, то необходимо своевременно делать его замену. О сроках эксплуатации читайте на инструкции к фильтрам. Это является самым главным правилом для подвесных вытяжек, которые относятся к фильтрующим приборам. В данном случае фильтр является «сердцем» прибора. Поэтому следите за ним и регулярно его меняйте.
Регулярно мойте вытяжку. На ней быстро скапливается гарь, жир и т. п.</li>Следите за тем, чтобы крепление на трубе было прочным и не появлялось люфта на стыках трубы.</li>
Искренне надеемся, что эта статья поможет разобраться вам как правильно смонтировать вытяжку, а также правильно эксплуатировать и обслуживать ее, чтобы насладиться свежим воздухом в вашей повседневной кухне.
На какой высоте вешать вытяжку?
Мало приятного представляет собой кухня без вытяжки – во время готовки запахи распространяются по всей квартире, впитываются в обои, в занавески и совершенно перестают казаться ароматными. Именно поэтому вопрос о целесообразности приобретения вытяжки стоять не может, очевидно, что без нее не обойтись. Зато после покупки появляются другие немаловажные вопросы, один из которых – на какой высоте вешать вытяжку?
Какова оптимальная высота установки вытяжки?
Начнем с того, что высота установки вытяжки над плитой всегда указана в описании конкретной модели. Конечно, это не четкая отметка, а определенный диапазон, в котором можно варьировать, отталкиваясь, к примеру, от дизайна кухни или от роста хозяйки. Впрочем, если инструкция потерялась или вы ей не доверяете, существуют стандарты, определяющие расстояние от вытяжки до плиты. В первую очередь для правильной установки важно учитывать тип варочной поверхности:
- высота вытяжки над газовой плитой колеблется в районе 75-85 см;
- высота установки вытяжки над электроплитой составляет 65-75 см.
В случае если речь идет о наклонной вытяжке, то высота нижней части:
- над газовой плитой должна быть примерно 55-65 см;
- над электрической – 35-45 см.
Также расстояние между плитой и вытяжкой может менять в пределах этих 10 см в зависимости от мощности устройства для очищения воздуха. К примеру, если кухонную вытяжку низкой мощности закрепить на максимально допустимом нормами расстоянии, нет гарантий, что она будет полноценно справляться со своей задачей.
Почему важно придерживаться ограничений?
Рекомендуемая высота установки вытяжки – это показатель, которым нельзя пренебрегать, ведь от него зависит качество работы техники и безопасность. Если выйти за верхнюю границу обозначенного расстояния, эффективность вытяжки значительно снизится, она будет захватывать не весь пар. Если же зайти за нижний предел, то увеличивается вероятность пожара. В случае с газовой плитой жировая пыль, оседающая на фильтрах вытяжки, может стать источником возгорания от открытого огня. В конце концов, низкая вытяжка просто будет мешать процессу приготовления пищи.
Где установить розетку для вытяжки?
Высота розетки для вытяжки обычно 2-2,5 метра. Она устанавливается выше кухонных шкафов (10-30 см от верхней границы). При этом важно учитывать, как будет проходить воздуховод, он не должен перекрывать розетку. То есть розетка должна быть смещена на 20 см влево или вправо от центра вытяжки.
Вытяжка над газовой плитой: виды, требования и порядок монтажа
Необходимость в установке специальной вытяжки над плитой объясняется желанием пользователей избавиться от посторонних запахов и других испарений, образующихся на кухне в процессе приготовления пищи. При этом обеспечить требуемую эффективность очистки воздуха в помещении удаётся лишь при условии выполнения некоторых правил и рекомендаций, определяемых соответствующими нормативами и стандартами. В этой статье мы ознакомим вас с существующими видами вытяжных конструкций и рассмотрим порядок их монтажа на примере одной из самых распространенных моделей.
Виды вытяжек для кухни
Вытяжка в интерьере кухни
В настоящее время на отечественном рынке бытовой техники представлен широкий ассортимент кухонных вытяжек, которые по своему исполнению делятся на следующие типы:
- подвесная конструкция, относящаяся к наиболее удобным в монтаже и практичным вытяжным устройствам, подходящим для большинства рядовых пользователей. При всех перечисленных достоинствах такая вытяжка, однако, отличается недостаточной производительностью;
- встраиваемое в стены или потолок вытяжное приспособление, обеспечивающее требуемую эффективность удаления запахов и испарений из помещений значительной площади;
- вытяжное устройство, оформленное в виде купола, действие которого распространяется не только на плиту, но и на расположенные поблизости от неё рабочие поверхности столешницы;
- так называемая «островная» вытяжка, монтируемая по центру кухонного помещения и обеспечивающая воздухообмен по всему его объёму (в том числе и над газовой плитой).
Вспомогательные элементы (воздуховоды)
Примеры исполнения воздуховодов
В качестве воздушных каналов, по которым неприятные запахи и испарения отводятся к люку вентиляционной шахты, используются специальные воздуховоды, выполняемые в виде:
- гофрированной трубы;
- жесткого металлического короба;
- поливинилхлоридных труб с гладкими стенками.
К преимуществам гофрированных труб следует отнести их гибкость и относительно низкую стоимость. Недостатком этого бюджетного варианта воздуховода является необходимость постоянного ухода за ним в процессе эксплуатации. Используемый в качестве воздуховода металлический короб более удобен в эксплуатации, но потребует от исполнителя значительных расходов. Самым оптимальным считается вариант применения трубы ПВХ, которая не только легко монтируется, но и не требует особого ухода. В отличие от других воздуховодов такая труба устанавливается строго над вытяжкой.
Требования к монтажу вытяжки
Вытяжка подвесного типа
Порядок установки кухонной вытяжки будет рассмотрен нами на примере простейшей навесной системы, монтаж которой предполагает выполнение следующих требований:
- габариты заборного отверстия должны соответствовать размеру газовой плиты, что обеспечивает максимально эффективное удаление загрязнённого воздуха;
- высота расположения вытяжки над поверхностью плиты не должна быть менее 50-60 см (оптимальным считается удаление от нагревательных элементов порядка 75-80 см), что обеспечивает комфортные условия для работы. При слишком низком её размещении пространство для работы с плитой будет ограничено, а корпус самого устройства может перегреваться;
- производительность вытяжного приспособления должна соответствовать объёму обслуживаемого помещения и обеспечивать обновление воздуха в нём не менее 10 раз в сутки. Для расчёта точного значения этого показателя необходимо определиться с основными размерами кухонной комнаты, а после этого воспользоваться следующей формулой: V= SxHx10x1.3, где S и H – площадь и высота обслуживаемого помещения соответственно, а 10 – это минимальный показатель интенсивности воздухообмена (1.3 – поправочный коэффициент);
- в том случае, когда в вашем доме не предусмотрена отдельная вентиляционная шахта с выходом на кухню – рекомендуется использовать вытяжное устройство проточного типа с переменной производительностью, работающее по принципу рециркуляции воздушных масс.
Обратите внимание! Подключение таких вытяжек к существующей вентиляционной шахте может нарушить режим работы всей вытяжной системы в целом. Кроме того, проточные устройства не рекомендуется включать на полную мощность (в режиме максимальной производительности) на длительное время.
Порядок монтажа корпуса вытяжки
Высота крепления корпуса вытяжного устройства
Установка вытяжки над газовой плитой предполагает поэтапное выполнение целого комплекса рабочих операций следующего характера:
- вешать корпус вытяжного устройства непосредственно над плитой;
- монтаж отводных воздуховодов, обеспечивающий надёжное их соединение с вытяжкой и люком вентиляционной шахты;
- подводка электрического питания, необходимого для работы вытяжного устройства.
Важно! При подготовке места для установки вытяжки навесного типа главное – это следить за тем, чтобы она располагалась над газовой плитой строго симметрично, поскольку даже малейшее отклонение корпуса в сторону снижает эффективность работы устройства на 10 – 20%.
Непосредственный монтаж вытяжки по месту её эксплуатации осуществляется в следующей последовательности:
- сначала производится тщательная разметка точек крепления с учётом расположения опорных элементов на задней стенке корпуса (для этих целей удобнее всего воспользоваться заранее подготовленным шаблоном);
- после этого в соответствии с разметкой в стене аккуратно просверливаются отверстия, в которые вбиваются дюбеля;
- затем в дюбелях с помощью болтов фиксируются опоры, используемые для навески корпуса;
- на завершающей стадии монтажа остаётся повесить на подготовленных опорах саму вытяжку (смотрите видео).
Обратите внимание! Во время пробного навешивания необходимо проверить правильность её ориентации в различных плоскостях, которая выверяется с помощью строительного уровня и может быть скорректирована изменением положения опор (их конструкция допускает регулировку в небольших пределах и позволяет вешать вытяжку достаточно комфортно).
Монтаж воздуховодов и подключение электропитания
Вытяжка с гофрированным воздуховодом
При монтаже воздуховода советуем вам обратить внимание на следующие немаловажные детали:
- отводящие каналы для кухонной вытяжки навесного типа набираются из относительно коротких и прямых отрезков с минимальным количеством изгибов, радиус которых должен выбираться как можно больше;
- при использовании в качестве отводящего канала гофрированных рукавов угол их изгиба не должен быть менее 90 градусов;
- также не рекомендуется зауживать выходной участок воздуховода, что может привести к повышению шумности его работы;
- люк вентиляционной шахты, к которой подводится воздуховод, должен быть полностью очищен от всех накопившихся за время его эксплуатации загрязнений.
Для работы вытяжного механизма требуется электросеть, подводку которой необходимо предусмотреть заранее. Как правило, изделия этого класса оснащаются шнуром с вилкой, для подключения которой должна использоваться специально оборудованная розетка с заземляющим контактом.
Важно! Во избежание нагрева такая розетка не должна находиться выше зоны размещения вытяжки.
Заключение
Из нашего описания следует, что повесить вытяжку над газовой плитой совсем не сложно, в чём можно убедиться, посмотрев любое видео соответствующей тематики, выложенное в сети. Из этих видео вы узнаете о том, как монтируется кухонная вытяжка над плитой, а также о существующих способах её подключения к действующим коммуникациям.
Комоды от компании «ИКЕА» – необъятный выбор по доступной ценеСписок инструментов для ремонта квартирыОригинальный дизайн гардин для зала: фото и 3 вида ламбрекеновМожно ли водоэмульсионной краской красить дерево
Вытяжка — один из важнейших элементов кухонной бытовой техники. От ее выбора и размещения зависит комфортность нахождения в кухонном помещении, сохранность покрытия стен, потолков и мебели, эстетичный внешний вид кухни — современная вытяжка давно является важным элементом декора.
Вытяжная система особенно актуальна в кухне с газовыми плитами — в отличие от других видов варочных поверхностей газ на большую высоту прогревает воздух, выделяет при своем горении вредные продукты распада, выжигает кислород.
При интенсивной готовке, очистка воздуха просто необходима в помещении
Решая, как установить вытяжку над газовой плитой, следует особенно внимательно относиться к виду вытяжной системы, не каждая конструкция обеспечивает оптимальную работу в помещениях с газом.
Основные требования
Функциональность
Проточная вытяжка выведет загрязненный воздух, циркулярная вытяжка очистит загрязненный воздух фильтрами и вернет его в помещение
Все вытяжки делятся на две большие группы: циркулярные и проточные, в первых воздух пропускается через фильтры и возвращается обратно. При этом в помещении останется повышенная влажность, многие вредные продукты распада при горении газа, воздух с пониженным содержанием кислорода — нормы содержания вредных веществ могут быть превышены.
При использовании проточных видов загрязненный воздух выводится за пределы кухонного помещения и заменяется свежим — такой тип вытяжных систем для газовых варочных панелей предпочтительнее.
Эстетичность
Вытяжная система должна оптимально вписываться в интерьер, не нарушая внешний вид кухни. Для этого вытяжки встраивают в мебель (шкафчики над плитой), подбирают цвет рабочей поверхности, корпуса, или конструкцию, соответствующие стилю кухни.
Очень многие об этом забывают, устанавливая особенно популярные в последнее время современные наклонные модели в стиле хай-тек из стекла и металла, с черными глянцевыми поверхностями, в любые кухни, часто напоминающие стиль классика или прованс со светлой мебелью под дерево.
Эффективность
Вытяжная система в кухне должна максимально устранять все негативные последствия при варке пищи: посторонние запахи, водяные пары с мельчайшими капельками жира, частицы сажи и копоти в воздухе, высокую влажность. Вытяжка для газовой плиты должна быть правильно установлена над варочной поверхностью, иметь соответствующую мощность и производительность.
Классификация
По конструктивному исполнению все существующие вытяжки можно разделить на несколько групп.
Плоские
Плоские варианты имеют минималистический дизайн и не будут выделяться среди остальных элементов кухни
Очень распространенный вид, плоская рабочая панель располагается параллельно варочной поверхности. Занимают мало места, в основном конструкция используются в циркулярных видах.
Купольные
Такие модели захватывают больший объем воздуха при готовке
Одна из наиболее распространенных конструкций, по внешнему виду напоминают купол, опущенный над варочной поверхностью по трубе квадратного сечения в верхней части. Практически во всех конструкциях эта труба является частью воздуховода, а купольные вытяжки встраиваются в проточную вытяжную систему — такие конструкции очень редко применяются в циркулярных видах.
Выдвижные
Выдвижные модели практичны, но имеют небольшую длину, поэтому захватывают меньше воздуха при работе
Для увеличения зоны обслуживания рабочая поверхность вытяжек часто увеличивается за счет выдвижного модуля. Обычно такие модели встраиваются в нижнюю часть навесного кухонного шкафчика, в котором может скрываться воздуховод или случае циркулярных — остается пространство для размещения кухонных аксессуаров. Выдвижная — очень удобная конструкция при установке вытяжной системы в маленьких кухнях.
Угловые
Угловые модели не настолько широко используются, поэтому выбор дизайна и функционала может отличаться от стандартных вариантов
Размещаются в углу кухонного помещения, рассчитаны на газовую плиту, развернутую под углом 45 градусов к основной стене. Рабочая поверхность вытяжки имеет форму квадрата с усеченным углом.
Островные
Островные варианты становятся исключительно в островах на кухне
Предназначены для размещения в больших кухнях, если варочная поверхность расположена в центре помещения. Обычно вытяжка опускается над варочной поверхностью на воздуховоде квадратного сечения.
Наклонные
Наклонные модели имеют стильный внешний вид и стандартный функционал
Современное решение кухонных вытяжных систем, при котором рабочая панель располагается под углом к варочной поверхности. Это позволяет наклонной модели, при одинаковой площади с плоской горизонтальной, занимать в кухне меньше свободного пространства. Конструкция наиболее эстетично выглядит в современных кухнях стиля хай-тек.
Настольные
Совсем недавно появился новый вид вытяжек, экономит место для настенных шкафов или полок
Устройство монтируется в столе рядом с варочной поверхностью. При работе ее всасывающая рабочая панель выдвигается вертикально вверх и происходит откачка воздуха.
Вытяжки классифицируются по способу монтажа следующим образом:
- Подвесные. Закрепляется непосредственно над плитой при помощи тросов или на воздуховоде.
- Встраиваемые. Устанавливаются в кухонную мебель снизу подвесных шкафчиков.
- Настенные. Прикрепляются к стене над варочной плитой.
Рекомендация по установке
Высота установки
Высота установки зависит от среднего роста человека в семье
Главный параметр при установке — расстояние между вытяжкой и газовой плитой, оно не должно быть менее 750 мм. и не более 900 мм.
Данное расстояние подбирается с учетом эргономических показателей хозяйки, зависит от мощности вытяжки — более мощные конструкции можно располагать выше. Также высота установки вытяжки над газовой плитой во многих случаях напрямую зависит от рекомендаций производителя, которые необходимо соблюдать в первую очередь(данные требования описываются в инструкции на устройство).
Размер
Второй основной параметр, ширина не должна быть больше ширины варочной поверхности. Если конструктивно она поднимается на высоту, больше рекомендованной, ее габаритные размеры или мощность всасывания должны быть увеличены.
Решая, как правильно установить вытяжку над газовой плитой в случае использования наклонной модели, обычно ориентируются на нижний край воздухозаборника — минимальное расстояние до плиты должно быть 550 мм.
Еще одним важным параметром вытяжки является ее глубина, обычно этот параметр соответствует размерам варочной поверхности и является типовым для ее ширины.
Установка вытяжных систем
Установка может различаться в зависимости от типа систем
Установить кухонную вытяжку своими руками довольно просто при соблюдении инструкции и порядка работы. Часто производитель выпускает кухонные вытяжки, совмещающие в себе два режима работы — циркулярный и проточный.
Монтаж циркулярной вытяжки
Использование циркулярного режима в кухонных помещениях с газовой варочной поверхностью является не слишком удачным решением. Автономная циркулярная вытяжка над газовой плитой не сможет обеспечить необходимый комфорт в кухонном помещении, ее угольные фильтры, в отличие от электроплит, будут быстрее забиваться продуктами горения газа, что приведет к дополнительным экономическим затратам.
Установка циркулярной кухонной вытяжки обычно не вызывает больших проблем: она может крепиться непосредственно к прямой стене или в углу, встраиваться в мебель, опускаться над варочной поверхностью по трубе или на тросах. Последовательность работ при ее установке на стене выглядит следующим образом:
- Предварительно определяется место подключения, если розетка рядом не слишком подходит или она расположена далеко, точка переносится. При этом может понадобиться штробление стен и установка новой розетки с проводкой для подключения.
- В стене на нужной высоте отмечаются точки крепления, задающие расположение вытяжки, с помощью перфоратора высверливают отверстия и вбиваются дюбеля. Важно контролировать правильность установки при помощи строительного уровня — рабочая поверхность вытяжки должна располагаться строго горизонтально над плитой.
- Вытяжка прикручивается к стене винтами через установочные отверстия, если мешает газовая труба, она относится от стены и крепится на длинные шпильки с гайками. Также между стеной и вытяжкой можно поставить брусок соответствующей толщины и прикрепить вытяжку к нему или стене на дюбеля длинными шурупами сквозь брус.
Установка проточной вытяжки
Решая, как повесить вытяжку над плитой, следует знать, что проточная потребует монтажа системы воздуховодов для подключения ее к вентиляционному отверстию общедомовой шахты, или наружного вывода для воздуха в стене, окне или потолке.
Монтаж воздуховодов с установкой вытяжки несложно сделать своими руками, если следовать определенному порядку работы.
Необходимые инструменты и материалы
Выбор воздуховодов. Для монтажа проточных систем в быту наиболее часто используются два вида воздуховодов: алюминиевые гофрированные или пластиковые квадратного или круглого сечения.
Пример алюминиевой гофрированной трубы
Пример пластиковой трубы с ПВХ
Алюминиевые гофрированные трубы круглого сечения имеют невысокую стоимость, просты в установке, позволяют направлять воздушный поток к выходному отверстию вентиляционной шахты без дополнительных соединений. В силу гофрированной структуры оказывают большое сопротивление воздушному потоку и имеют неэстетичный вид – в большинстве случаев после монтажа алюминиевую гофру прячут под потолок или короб.
Пластиковые трубы с ПВХ также просты в монтаже, имеют небольшое сопротивление воздуху и более эстетичный внешний вид в случае прямоугольного сечения.
При монтаже воздуховода могут понадобиться переходники необходимого размера при переходе с круглого на прямоугольное сечение или наоборот.
Такая защелка компактна, и легко выдержит вес ПВХ трубы
Крепежная фурнитура. Для крепления пластикового воздуховода на стене разработаны специальные защелки, которые крепятся к ней на дюбеля винтами с шагом около 600 мм. — пластиковые трубы вставляются в крепеж с небольшим усилием.
При подвешивании к потолку можно использовать такие же крепления или гофрированный металлический крепеж для гипсокартона, если расстояние от потолка фиксировано
Инструмент. Основным инструментом для монтажа является перфоратор или дрель с режимом перфорации и соответствующим сверлом. Пластиковые трубы легко режутся обычной ножовкой с полотном по металлу, могут понадобиться рулетка, плоскогубцы, молоток и несколько отверток.
Порядок установки проточной вытяжки
Перед установкой необходимо определить, какое расстояние от места подключения электроэнергии до вытяжки и в случае необходимости вывести розетку в нужную точку.
- Замеряется, на каком расстоянии от входного вентиляционного отверстия находится вытяжка с учетом изменения углов и направлений, составляется чертеж, рассчитывается длина воздуховода.
- Приобретается все необходимые комплектующие: детали воздуховода с переходниками, крепежная фурнитура.
- Производится разметка точек крепления корпуса вытяжки на стене, просверливаются отверстия, вбиваются дюбеля. Крепление осуществляется на опоры или можно вешать вытяжку на стену при помощи шурупов через установочные отверстия.
- В вентиляционное отверстие шахты устанавливается решетка с входным патрубком для воздуховода системы. Она крепится на дюбеля при помощи шурупов, ее наружный корпус должен перекрывать входное отверстие с некоторым запасом.
Совет:
Для того чтобы при неработающей вытяжке в кухне сохранялась естественная вентиляция, в нижней части решетки под входной трубой воздуховода должны располагаться вентиляционные отверстия.
- Производится монтаж воздуховода. Для этого на стенах или потолке отмечаются места его прохождения, по отведенной линии устанавливается крепеж. Далее соединяются все детали воздуховода, прикрепляются к стене и потолку, обрезаются до нужной длины ножовкой.
- После установки рекомендуется снять всю конструкцию и смонтировать обратно с использованием герметика в местах стыковки.
Заключение
При использовании в кухнях с газовой варочной поверхностью широкое применение находят проточные вытяжные системы, обеспечивающие наиболее комфортный микроклимат в помещении по сравнению с циркулярными. Чтобы повесить вытяжку над газовой плитой, потребуется монтаж воздуховодов, который несложно произвести самостоятельно при помощи простых строительных инструментов.
Рекомендуем почитать:
Классическая купольная вытяжка для кухни — принцип работы, особенности и виды
Вытяжка для кухни с воздуховодом — что нужно знать для правильной установки
Духовой шкаф: газовый или электрический — какой лучше выбрать для современной кухни?
Как встроить посудомоечную машину в готовую кухню самостоятельно — инструкция
Как встроить духовой шкаф своими руками — устанавливаем газовую и электрическую версию
Как выбрать газовую варочную панель — делаем правильный выбор современной модели
Используемые источники:
- https://tehnikoved.ru/klimaticheskaya-tehnika/vytyazhka-klimaticheskaya-tehnika/ustanovka-vytyazhki-nad-plitoj.html
- https://oventilyacii.ru/ventilyaciya/vytyazhka/kak-ustanovit-vytyazhku-nad-gazovoj-plitoj.html
- https://krovati-i-divany.ru/sovetyi/как-правильно-повесить-вытяжку-над-га.html
- https://kuhnier.ru/tehnika/vstraivaemaya/kak-ustanovit-vytyazhku-nad-gazovoj-plitoj.html
