Перед изготовлением ландшафтного дизайна важно побеспокоиться об устройстве системы дренирования. Основной составляющей являются дренажные колодцы . Благодаря им организовываются хорошие условия на придомовой территории. Представленный ниже материал раскроет все вопросы, связанные с этими сооружениями.
Что это такое, как работает устройство?
Колодец для дренажа – это специальная шахта в земле, изготавливаемая из ЖБИ или ПВХ. Он состоит из дна, рабочей зоны, люка и позволяет собирать излишек воды с участка. По трубе внутрь шахты поступает вся влага, и он позволяет производить чистку всей системы.
Особенно необходим дренаж, когда дом располагается в низине, а в местности сравнительно большой уровень осадков или совсем рядом имеется грунтовая вода.
Установка дренажного колодца :
- исключает затопление погреба и подвального помещения;
- снижает давление от грунтовых вод;
- осушает почву на участке.

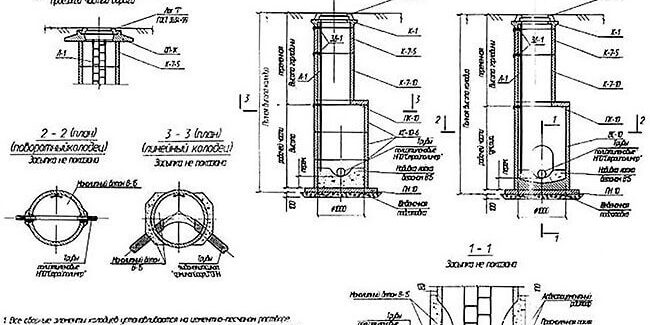

Схема ревизионной шахты состоит из таких элементов:
- люк. Он не допускает попадание в яму лишнего мусора, а также позволяет обслуживать коллектор;
- горловина – несущая часть сооружения;
- шахта – вертикальный туннель;
- дно – используется для сбора осадков.
Смотровые системы для дренажа необходимы:
- для периодической промывки конструкции;
- наблюдения за работоспособностью труб;
- осуществления планового техобслуживания.
При отсутствии этой коммуникации на придомовой территории будет скапливаться вода. Если даже проложить дрену и не установить смотровой колодец, то вся система будет забиваться, а влага останется в почве.
Разновидности
Смотровой ( инспекционный) | Оказывает помощь при техобслуживании трубопровода. Смотровые не используются для хранения стоков. Шахта имеет маленькие размеры Ø 460 мм (исключительно для прочистки/промывки дрены). Сооружение диаметром до 2 м обустраивается для прочистки дренажа. Эта система канализации устанавливается там, где соединяются трубы. Они могут разделять продолжительные отрезки дрены. Устанавливается на угловых точках |
Поглотительный (фильтрующий) | Используется целенаправленно на тех участках, которые наиболее нуждаются в осушении почвы. Собранная в нем вода отводится в грунты, лежащие по уровню ниже, так как отвести в канализационную систему технически невозможно из-за контругла. Учитывая это, сооружение может не иметь дна, чтобы скапливающаяся вода уходила в почву |
Коллекторный (накопительный) | Используется для сбора технической воды с последующим ее применением. Это герметичный резервуар, конечная точка всей системы. Обычно емкость имеет большой диаметр. В нее может устанавливаться погружной насос. Как правило, это пластиковый дренажный колодец . Соответственно, емкость непроницаема |
Поворотный | Используется для обслуживания и прочистки насосного оборудования. Обязательно монтируется на каждом втором повороте ливневой канализации. Если предусматривается спуск для техобслуживания, то его размер должен быть соответствующим |
Для септика | Напоминает обычную выгребную яму, только сюда поступает сточная вода без взвешенных частиц. Такая конструкция для септика – отличное решение, кто имеет небольшие дачные участки. Выполняет функцию дополнительной фильтрации стоков. После такого колодца обустраивается дренажное поле для септика |
Из чего и как правильно сделать?
В основном используется два материала для организации этой инженерной системы:
- железобетон;
- пластик.
Под дренажник из бетонных колец укладывается подушка, выступающая в роли фильтрации. Она имеет толщину до 500 мм и состоит:
- из песка;
- гравия средней фракции;
- щебня.
Монтаж бетонных колец выполняется строго в вертикальном положении. Сверху коллектор оборудуется люком.
Пластиковые колодцы. Такие изделия отличаются небольшим весом, простой конструкцией и высокой прочностью. По внешнему виду это гофрированная труба, лоток с патрубками, горловина, пластиковая крышка и удлинитель, это что касается сборной конструкции. Есть и монолитная. Она намного прочнее на сжатие.
Плюсы бетонной и пластиковой системы для дренажа | |
Из бетонных колец | Плюсы:
|
Из пластика | Плюсы:
|
Расположение и нормы на участке
В начале, необходимо произвести точные расчеты. От дома и других сооружений расстояние не ближе чем 8 м. От днища конструкции до залегания грунтовых вод расстояние не меньше 0,5 м. Эти требования необходимо соблюсти для нормального функционирования.
Важно: если организован дренаж для септика, то расстояние от дна шахты до грунтовых вод не ближе чем один метр. В противном случае будет их загрязнение.
Дренажный сборный колодец должен располагаться в самой нижней точке всего дачного участка. Он сооружается на пересечениях/поворотах трубопровода. Это делается для предотвращения засоров. Конкретных норм нет относительно количества сооружений на территории. Влияет на это площадь участка, особенности грунта и степень залегания подземных вод.
Проект – важные моменты
Проект позволит максимально качественно распределить все важные составные части инженерной системы. На схеме должны быть указаны:
- расстояние между дренажными колодцами ;
- карта прокладки труб;
- расчет уклона и сечения труб;
- глубина и диаметр шахты ;
- уклон и глубина закладки труб.
Обязательно учитывайте следующие факторы:
- уровень залегания подземных/грунтовых вод;
- характер грунта;
- ориентировочный годовой уровень осадков;
- рельеф территории;
- есть ли поблизости какие-либо водоемы.
Важно: согласно СНиП уклон дрены на 1 м/п должен составлять 20 мм в условиях глинистого и 30 мм на 1 м/п в условиях песчаного грунта.
Помните, строить близко к фундаменту тех или иных построек запрещено, это может негативно сказаться на всем строении.
Инструменты и материалы для дренажника из бетонных колец
Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:
- с дном;
- сквозные;
- с люком и крышкой.
Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.
Пошагово: копка и установка своими руками
Монтаж осуществляется двумя способами:
- Если диаметр кольца позволяет, сразу устанавливаете его в положенном месте. Внутрь него залезает человек и начинает подкапывать. Постепенно вынимается грунт, и оно будет опускаться вниз под своим большим весом. По такой технологии устанавливаются все кольца без привлечения спецтехники.
- Предварительно копается шахта. Диаметр ямы должен быть на 400 мм шире наружного кольца. Копка может выполняться вручную, если нет возможности подъезда экскаватора к месту работы. Перед установкой колец дно рекомендуется засыпать подушкой из гравия толщиной до 200 мм. Особенно это хорошо, когда почва мягкая. Если коллектор будет накопительным или ревизионным, то нижнее кольцо должно иметь герметичное дно. Сделать его можно самостоятельно.
Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.
На следующем этапе происходит копка траншей для прокладки трубопровода.
В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.
После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.
Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.
Инструменты и материалы для смотрового коллектора
Инспекционные колодцы производятся из следующих элементов:
- дно – это полностью герметичное основание;
- рабочая часть (широкое кольцо или прямоугольная/квадратная форма, размер должен позволять человеку залезать внутрь);
- люк;
- лестница (в зависимости от глубины).
Пластиковый смотровой колодец в своей комплектации уже может иметь люк и лестницу. Что касается инструментов, то необходимо оборудование для копки котлована.
Пошагово: копка и установка
Вся работа состоит из нескольких последовательных этапов:
- Сначала роется котлован. Его размер должен быть больше самой емкости на 0, 5 м с каждой стороны.
- Грунт на стенках ямы обязательно уплотняется. Если почва неустойчива, то сооружается опалубка. Позднее с использованием ее можно залить бетонный кожух.
- На утрамбованное и выровненное дно насыпается подушка из песка и щебня. Каждый слой уплотняется. Что касается песка, то лучше использовать речной.
- После опускается лоток, имеющий выходы для труб. Гораздо проще будет работать, если у вас пластиковая емкость. В этом случае аренды спецтехники не нужно.
- Осуществляется подключение трубопровода. Все стыки уплотняются, герметизируются и утепляются.
- Должен иметь вентиляцию, чтобы исключить скачки давления.
- После полной установки пустое пространство между емкостью и ямой засыпается щебнем и песком. Обязательно трамбуется.
- По прошествии нескольких дней еще раз уплотните и подсыпьте песка со щебнем.
- Монтаж люка. Если у вас пластиковая емкость, то он идет в комплекте, если бетонный, то изготавливается по размеру.
- Спустя три дня сооружение готово к эксплуатации.
Инструменты и материалы для пластикового
Комплектация КДН будет зависеть от цели его использования:
- приобретается емкость диаметром около 2 м (это позволит человеку спускаться вниз для техобслуживания);
- уплотнители из резины;
- пластиковое герметичное дно;
- люк из пластика.
Полезно знать: при покупке сборной конструкции можно сэкономить по сравнению с тем случаем, когда приобретается емкость, полностью укомплектованная.
Пошагово: копка и установка пластикового
Весь процесс расписан пошагово:
- Труба нужного диаметра отрезается согласно глубине. Это обязательно учитывалось, когда выполнялся расчет всей системы.
- Далее выкапывается яма. Ее размер со всех сторон должен быть большим на 0,5 м. Это обеспечит комфортную работу.
- Снизу трубы необходимо отмерить 0,5 м и сделать технологические отверстия для подсоединения трубопровода. Чтобы была полная герметичность, эти проемы оснащаются уплотнительной резиновой прокладкой.
- Дно обязательно засыпается подушкой из смеси песка и щебня и заливается бетонной стяжкой.
- Перед установкой трубы к ее нижней части герметично присоединяется дно. В качестве гидроизолирующего материала используется герметик или битум.
- Когда стяжка на дне котлована высохла, опускается емкость.
- К ней подключаются трубы. Все соединения должны быть герметичны.
- Пространство между стенками земли и емкости засыпается смесью из гравия и песка. Все тщательно трамбуется.
- На завершающем этапе происходит установка люка.
Обустройство и эксплуатация
Правильно установить ревизионные системы для дачи или частного дома – это одно, совсем другое – поддерживать их в рабочем состоянии продолжительный срок. Если спустя некоторое время не производить обслуживание, то вся система дренажа не будет эффективной. Чтобы не довести до этого, рекомендуется проводить профилактические работы:
- Проверять места соединения слива с канавой и дренажные стоки. Здесь может скапливаться очень много мусора. Загрязнения могут быть самыми разными: ил, листва, частицы почвы и прочее. Поэтому шахты должны быть обеспечены лестницами для необходимой их прочистки.
- Особое внимание уделяется в зимнее время. Уровень грунтовых вод в этот период становится ниже. Поэтому в трубах и коллекторе будет отсутствовать вода. В этом случае на зиму систему не следует консервировать, так как изначально трубы помещались на глубину ниже уровня промерзания грунта. Более того, присутствие щебня и песка создает стойкий к деформации слой.
- Если необходима промывка, то она выполняется напором воды.
- Один раз в 15 лет выполняется глобальная прочистка и промывка всей дренажной системы.
- Проверяется исправность насосного оборудования.
- Надо убедиться, что люки надежно перекрывают емкость от попадания внутрь нее мусора извне.
Заключение
Мы рассмотрели все тонкости того, что такое дренажный коллектор, для чего он нужен и как его сделать. Также мы предоставили несколько пошаговых инструкций, которые помогут вам со всеми работами справиться своими руками. Надеемся, что этот материал помог вам разобраться во всех нюансах и процессах. Рекомендуем просмотр подготовленного видеоматериала в конце этой статьи.
Копка колодца и опускание колец в шахту
Пластиковые поворотные и проходные
Читайте также: Как провести водоснабжение частного дома из колодца своими руками
Приобретая земельный участок, для постройки дома, в первую очередь стоит позаботиться о фундаменте строения. Грунтовые воды могут нанести непоправимый урон основанию здания.
Дренажные колодцы разделяются на несколько видов
Поворотный колодец
Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.
Рекомендация. Дренажные колодцы следует устанавливать на каждом втором повороте магистрали, если монтаж делается для сохранения фундамента, то по углам здания.
Ревизионные колодцы (смотровые)
Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.
Поглотительный колодец
Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.
Для монтажа поглотительного колодца потребуется:
- Вырыть котлован глубиной 2 м
- Дно застелить щебнем
- На щебень установить перфорированную трубу диаметром 1,5 м
- В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
- После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.
Накопительный колодец
В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.
Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.
Габариты данного колодца выбирается в соответствии с целями применения и учетом установки насосного оборудования, для перекачки жидкости.
Стандартный дренажный колодец состоит из:
- Канализационного смотрового люка.
- Горловина.
- Шахта
- Дно (в поглотительных колодцах монтаж днища не требуется)
Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.
Дренажный колодец из бетонных колец
Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.
Дренажные колодцы из пластика
Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.
- Отливаются с ребрами жесткости, что увеличивает их прочность
- Оснащены отводами для труб
- Обладают не большим весом
- Срок службы до 50 лет
- Не требуется герметизация
- Не подвержены гниению и коррозии
- Простой монтаж
На рынке представлен широкий выбор готовых изделий, которые можно купить или обустроить колодец самостоятельно, что значительно сэкономит бюджет.
Установка дренажного колодца своими руками
Пластиковый колодец
Первое, что понадобится сделать, купить гофрированную пластиковую трубу требуемого размера.
Для монтажа поворотного или ревизионного колодца подойдут трубы диаметром до 0,5 м. этого достаточно, чтобы провести проверку системы и прочистить трубы.
Фильтрующий или накопительный колодец потребует для обустройства гофтрубу от 0,7 до 0.9 м диаметром.
Колодцы с предусмотренным спуском организуются из изделий диаметром более метра.
Также необходимо приобрести:
- Уплотнители из резины, для стыковки с трубами.
- Дно
- Люк.
Когда все детали для колодца приобретены, можно начать установку.
На трубе, отступив от основания 0.5 м, делаются отверстия для подвода труб, в них вставляются уплотнители. Затем прикрепляется дно колодца. Все швы обрабатываются водостойким герметиком.
Выкапывается котлован нужной глубины и диаметра. Дно заливается цементом или создается песчаная подушка.
Когда раствор застынет, емкость опускается в шахту, делается соединение с дренажными трубами. Свободное место вокруг готового колодца заполняется смесью из песка и щебня, после чего конструкция закрывается люком.
Из бетонных колец
Для монтажа дренажного колодца из бетонных колец лучше использовать железобетонные изделия. Благодаря арматуре, они обладают достойной прочностью и долгим сроком службы.
Монтаж выполняется с использованием специального оборудования.
- Выкапывается котлован требуемых габаритов.
- Дно засыпается слоем природного фильтра, высота слоя из гравия и песка должна быть как минимум 50 см.
- На подушку опускается первое кольцо, если колодец без дна, то предварительно делается бетонная стяжка.
- Затем все кольца одно за другим опускаются друг на друга. Швы и стыки должны быть герметичными, для достижения этой цели применяется мастика, бетонный раствор или герметик.
- В первом кольце делаются отверстия для дренов. Подсоединяются трубы, швы герметизируют.
- Сверху конструкция закрывается крышкой.
- Оставшееся свободное место между стенками колодца и грунтом заполняется смесью из песка и гравия.
Особенности монтажа поглотительного колодца
В отличие от всех остальных типов у этого колодца отсутствует герметичное дно, его заменяет природный фильтр.
Чтобы фильтрационный колодец функционировал в соответствии с требованиями, осуществлять монтаж следует строго по схеме.
Внимание. У накопительных, ревизионных и поворотных колодцев подводка к дренам производится у дна колодца. Поглотительный резервуар имеет верхнюю подводку для сброса воды.
Дренаж — это достаточно сложная система, которая должна облегчить отведение вод и обеспечить их слив в канализацию или дренажный колодец. Его обустройство необходимо в тех случаях, когда грунтовые воды залегают слишком высоко или сам дом и участок находятся в низине. Но следует учитывать, что только правильная технология позволит сделать отвод лишней влаги эффективным.
Содержание
Виды дренажа
Хотя часто используется термин «дренажный колодец для канализации» на самом деле существует несколько разновидностей таких конструкций. Они отличаются друг от друга, в первую очередь, предназначением. Кроме того, резервуары могут быть сделаны из разных материалов и иметь разные размеры. А вот устройство дренажного колодца в общих чертах во всех случаях будет одинаковым. Все виды таких конструкций — это специально обустроенная шахта или емкость, и в большинстве случаев ее дно изолируют. В эту емкость подводят трубы дренажной канализации. Верх колодца закрывают люком.
Прежде всего, следует выделить смотровые колодцы для дренажа. Они необходимы для того, чтобы регулярно проводить плановые осмотры канализации, для контроля состояния трубопровода, проведения ремонта (в случае такой необходимости) и прочистки труб. Ревизионный колодец (это его второе название) устраивают там, где есть риск заиливания системы. Размер конструкции должен соответствовать параметрам канализационной системы в целом. Если трубопровод небольшой, то диаметр смотрового колодца должен составлять 340−460 мм.
Для крупной канализационной системы ревизионный колодец должен быть побольше. Он может иметь в диаметре до полутора метров. Зачастую его оборудуют ступенями, по которым можно спускаться внутрь — для проведения ремонтных работ. Прочистка таких резервуаров осуществляется только путем промывания труб при сильном напоре воды (струю пускают под высоким давлением).
Поворотные конструкции — это один из вариантов ревизионной конструкции. Их устанавливают там, где находятся угловые соединения труб, но, вопреки распространенному заблуждению, делать это на каждом развороте необязательно, достаточно устанавливать через угол.
Еще одна разновидность — это накопительный колодец, который также называют коллекторным или водоприемным. Как и следует из его названия, он нужен для того, чтобы собирать воду и затем откачивать весь ее объем в сточную канаву. Накопительный колодец представляет собой емкость большого диаметра и объема. К ней подводится каждая труба дренажной системы. Такой резервуар нужно обустроить там, где не получится устроить фильтрующий колодец или другим способом обеспечить отвод собранных канализацией вод. Обычно накопительные колодцы стараются разместить за пределами участка.
Приемный бак в таких случаях оснащают электрическим насосом, с помощью которого откачивают накопившуюся воду, чтобы потом поливать ею сад или сбросить в водоем.
Еще один вид — фильтрующие колодцы. Их целесообразно устраивать там, где грунт не слишком влажный. Обычно такие участки располагаются довольно далеко от природных водоемов. Фильтрующий тип подходит для тех случаев, когда в сутки объем воды, которую нужно откачать, не превышает 1 кубометра.
Такой вариант также называется поглотительным. От других разновидностей он отличается тем, что в нем нет герметичного дна. Но вместо этого в нижней его части устанавливается фильтрующая система — через нее сливаются грязные стоки, но она не пропускает мусор.
Применяемые материалы
Будь то водосборный или ревизионный колодец, для его обустройства отлично подойдут бетонные кольца. Но при всей своей прочности и долговечности, устойчивости к агрессивным воздействиям окружающей среды и прочих достоинствах, они имеют существенный недостаток. Из-за слишком большого веса их сложно установить самостоятельно, нужно для этих целей арендовать спецтехнику, а это увеличит стоимость колодца.
Есть и другой вариант — купить готовую пластиковую емкость, тем более, что их выпускают в разных размерах. Такая емкость стоит дороже, чем кольца, зато она проста в установке. При этом современные пластиковые емкости достаточно надежны, они также не подвержены коррозии и другим агрессивным воздействиям. И кроме того, у них есть еще одно преимущество — многие производители выпускают емкости, в корпусах которых уже имеются отверстия для труб. А при выборе бетонных колец нужно помнить, что отверстия придется сделать самостоятельно.
Иногда можно встретить комбинированный вариант:
- поворотный и смотровой колодцы делают из пластиковой емкости;
- сливной и накопительный - из бетонных колец.
Основные принципы устройства системы
Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.
Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.
Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:
- На дне траншеи устраивают своего рода «подушку» - слой песка толщиной 5 см, который нужно тщательно утрамбовать.
- Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
- Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.
Процесс установки непосредственно колодезной конструкции зависит от разновидности самого колодца. Накопительный и поворотные варианты требуют устройства бетонного основания. Поглотительные колодцы как такового дна не имеют, но в этом случае необходим грунтовый фильтр, который выполняет функции основания.
Установка ревизионного и коллекторного колодца
Для обоих видов алгоритм будет примерно одинаковым. Различие имеется только в размерах самого колодца, особенностях его расположения (оно может быть вертикальным или горизонтальным), а также в других деталях — например, в том, сколько труб для отвода будет использоваться.
Колодцы ревизионного типа в силу их назначения располагают вертикально, для накопительных возможны оба варианта. Также следует учесть, что для коллекторного варианта нужен дренажный погружной насос. И для него осуществляется отвод труб в водосборник.
Монтаж колодца проводится в несколько этапов:
- Углубление участка, на котором будет установлен колодец, так чтобы он оказался на 40 см ниже того уровня, где будут проходить трубы.
- Утрамбовка слоев песка и щебня.
- Подготовка бетонного раствора, которым заливают дно. После того как бетонное основание затвердеет (а на это уходит два дня), сверху его закрывают слоем геотекстиля.
- Установка емкости на основание, подсоединение всех труб.
На финальном этапе сверху устанавливают люк, а колодезную конструкцию со всех сторон засыпают грунтом и щебнем.
У конструкций, изготовленных из разных материалов и предназначенных для разных целей, есть свои особенности установки. Так, для поглотительных конструкций используются емкости из пластика, дно у них отсутствует. Бетонное основание в этом случае не заливают, а изготавливают фильтр, который будет очищать воду от механических загрязнений.
Для этого на дне устраивают слой из материала типа щебня. Его толщина должна составить 20−30 см. Трубы подводятся к верхней части колодца. По окончании всех работ свободное пространство заполняется щебнем. Сверху также должен быть люк.
Колодезную конструкцию вполне реально изготовить самостоятельно из пластиковых труб соответствующего диаметра. Для колодцев ревизионного и поворотного типа она может быть поменьше — 35−45 см в диаметре, для коллекторных нужны трубы большего размера — до 95 см в диаметре. Также потребуется отдельно приобрести пластиковый люк и деталь круглой формы, которая будет служить дном.
Свои особенности есть и у монтажа колодца из бетонных колец. Их покупают обычно у предприятия-изготовителя. Следует отдать предпочтение кольцам из влагоустойчивых марок бетона. Диаметр колец и прочие параметры подбирают исходя из конкретных условий. Количество их должно быть таким, чтобы можно было устроить колодец глубиной не менее двух метров.
При этом нужно учитывать, что бетонные кольца могут иметь высоту от 10 до 100 см, то есть у покупателя есть пространство для маневра. Впрочем, обычно выбирают кольца высотой 50−60 см. В зависимости от диаметра, вес такого кольца может составлять 230−900 кг. Поэтому для их установки требуются услуги спецтехники, а в качестве основания колодца используют армированный бетон, чтобы выдержал соответствующую нагрузку.
<index>
Дренажный колодец — это часть системы, обеспечивающей защиту фундамента строения от разрушающего воздействия грунтовых вод. Существует открытый и закрытый тип дренажных систем. Укрепленные щебнем каналы являются открытой дренажной гидросистемой. Она не всегда способна выводить влагу в полном объеме. Взаимосвязанные дрены закрытой системы укладываются в почву на необходимую глубину. Эффективное функционирование всей системы достигается именно за счет дренажных колодцев.
Виды и способы установки дренажных колодцев
Любителям свойственно зачастую путать дренажную гидросистему с ливневкой, устройство которой происходит у поверхности почвы. Детали дренажной системы, включая дрены, колодцы и трубы, должны залегать на уровне подошвы либо ниже, чем основание фундамента. Дренами называются гофрированные трубы, имеющие прорези по бокам. Отверстия подготавливаются для того, чтобы внутрь них попадали излишки влаги из почвы. Дренажные колодцы делятся на несколько основных типов:
- Поворотные. Устанавливаются одновременно с трубами, имеющими наибольший размер.
- Коллекторные. Располагаются в местах конечных точек системы труб.
- Смотровые. Монтируются на разветвлениях труб либо поворотах.
- Поглотительные. Предусматриваются на участках, откуда вода собирается в обычную канаву.
Диаметр поворотной конструкции должен быть таким, чтобы человеку можно было без труда попасть в колодец и осуществить ремонтные работы. Установка поворотных колодцев производится на участках, где имеются угловые соединения труб системы. Устройство смотровых колодцев для дренажа напоминает монтаж поворотных дренажных систем. Это облегчает подведение всех угловых, переходящих либо крестовых участков трубопровода.
Предназначенные для осушения земельного участка дренажные колодцы чаще всего бывают поглотительного типа. С помощью этих фильтрующих конструкций можно осуществлять дренирование и очищать стоки от мусора. Устройство дренажного колодца из бетонных колец с армированием является более надежным. При этом используются стержни диаметром 8-12 мм.
Накопительные конструкции должны иметь дно, которое может быть сделано из бетонной плиты. Саму шахту необходимо как следует герметизировать, поэтому обустройство дренажного колодца производится с использованием джутового волокна, пропитанного смолой. При этом нет необходимости соединять в замок одно бетонное кольцо с другим. Такое сооружение требует регулярного ухода, связанного с откачкой воды, скапливающейся внутри резервуара. Для этого применяется специальный насос.
Предназначение дренажного колодца
Невозможно представить дренажную систему без колодца, который служит для сбора излишней воды со всей территории земельного участка. Конструкция должна обеспечивать естественное всасывание влаги в глубокие слои почвы. Для водоотведения предусматривается насос, выкачивающий влагу к отдаленным участкам.
Смотровой колодец для дренажа требуется для того, чтобы упрощать очистные функции системы. Основным предназначением коллекторного колодца является сбор воды. Накопительные (водоприемные) конструкции устанавливаются для накопления воды, которая поступает с ливневой канализации.
Количество смотровых колодцев в дренажной системе должно зависеть от площади, которой необходимо отведение грунтовых вод. Данный вид конструкции обеспечивает регулярную очистку всей системы дренажа, а также предупреждает различные нарушения в системе. Смотровой колодец обычно располагается в местах соединения труб, а также на поворотах системы. Обустройство общего дренирования почвы обычно производится возле дорожного кювета либо границы участка.
Колодец поглотительного типа предназначается для участков с небольшим количеством грунтовых вод. Дно сооружения обычно располагается ниже, чем уровень поверхности минимум на 2 м. Для улучшения процесса всасывания воды на дно насыпается щебень, битый кирпич либо камень.
Основное назначение дренажного колодца связано не только с пониженным уровнем воды, но и отведением стоков от земельного участка в грунт или в специальный накопительный колодезный резервуар. Сооружение не только позволит защитить постройки на участке от разрушения, но и предотвратит заболачивание грунта.
Дренажные колодцы из пластикане рекомендуется монтировать в грунтах, которые склонны к пучению и сдвигам. Единственным недостатком колодцев из бетонных колец считается необходимость применения специальной техники из-за большого веса используемого материала. По этой причине устройство дренажного колодца связано с большими финансовыми затратами.
Для создания фильтрующего сооружения следует прорыть траншею вдоль строения. Ее глубина должна быть ниже, чем основание фундамента. На дно следует насыпать щебенку либо кирпич, раздробленный на мелкие части. После укладки мембранной пленки вокруг конструкции снова насыпается щебенка. Далее используется защитный материал, укладываемый внахлест 100-150 мм. Сверху конструкцию следует засыпать песком и укрыть грунтом.
Какой вид колодца выбрать для дренажной системы
Перед самостоятельной установкой дренажных колодцев рекомендуется ознакомиться с недостатками и преимуществами этих сооружений. Среди основных достоинств конструкции выделяются следующие:
- Выполнение земляных работ одновременно с монтажом дренажного колодца осуществляется в течение дня.
- Герметичность сооружения обеспечивается с помощью гидроизоляции и применения железобетонных колец.
- Стоимость выполнения работ по устройству данной конструкции своими руками относительно низкая.
- Прочность железобетонных конструкций больше, чем у колодцев из кирпича.
Перед тем как сделать дренажный колодец своими руками, следует подобрать его размер. Он должен позволять делать промывку всей дренажной системы при необходимости напором воды под давлением. Смотровые колодцы для дренажа обычно монтируются в местах поворотов дрен в условиях перепадов высот. Приемлемым считается расстояние между ними на прямых участках, равное 40 м. Максимальное расстояние должно составлять 50 м. Такие колодцы обычно имеют диаметр 300-500 мм.
Устройство смотрового дренажного колодца из пластика необходимо для визуального контроля и доступа с целью прочистки стен. Люк смотрового колодца должен иметь герметичную крышку.
Доступ к системе через дренажный колодец производится через люк. Оптимальный диаметр конструкции для спуска через нее человека должен быть увеличенным до 1 м.
Если требуется установка дренажного колодца поглотительного вида, то при этом обязательно учитывается тип грунта на участке. Вода в этом устройстве должна поступать в приемник, фильтроваться, для чего насыпается слой щебня. Затем она поступает к нижележащим слоям грунта через специальные отверстия.
Водопоглотительная способность почвы должна быть достаточной, что позволит установке справляться с объемом жидкости, которая поступает в колодец. Этим видом грунта считается крупнозернистый песок. Если имеется водоупор, то поступающая в колодец вода не уйдет в почву и переполнит резервуар дренажной системы. Собранную воду по мере сбора следует откачивать с помощью дренажного насоса, а затем сбрасывать в канаву за пределы земельного участка или применять для полива растений.
Герметично забетонированный накопительный колодец может применяться в местах с высоким УГВ, грунтом, который не имеет высокую водопоглотительную способность.
Перед строительством дренажа всегда следует производить гидрогеологическое тестирование грунта для определения его состава и способности к водопоглощению. Без полученных данных начинать обустраивать дренаж не рекомендуется, поскольку монтаж вслепую не даст положительного результата.
Устройство накопительного дренажного колодца
Монтаж дренажного колодца из бетонных колец предельно прост. Потребуется вкопать в землю 1-2 кольца, сделав в них отверстия, через которые обычно проходят трубы. Сверху конструкцию должен закрывать люк. Вместе с тем данный вид сооружения является более сложным в монтаже, чем другие. В резервуаре коллектора происходит скопление воды, поступающей из дренажных труб.
Основной причиной установки конструкции этого типа является отсутствие возможности обустройства глубинной системы дренажа.
Чтобы установить коллекторный колодец на свой земельный участок, необходимо выполнить следующие виды работ:
- вырыть яму глубиной не меньше 2 м;
- на дно ямы опустить бетонные кольца;
- дно колодца засыпать гравием;
- сделать отверстия для труб.
Диаметр подготовленной ямы, в которую планируется устанавливать бетонные кольца, должен превышать диаметр каждого из них. Первое располагается на дне ямы, а последующие кольца устанавливаются одно на другое. В промежуток за стенками конструкции следует засыпать гравий. Отверстия для труб в бетоне выполняются в верхней части конструкции путем алмазного бурения. Для перенаправления воды из накопительного колодца насосами могут применяться следующие виды сооружений:
- канализация;
- септик;
- выгребная яма.
Дренажный колодец из бетонных колец обычно имеет 2 вида насосов:
- Поверхностный. Расположен выше уровня колодца, что позволяет опустить внутрь дренажной системы только шланг.
- Погружной. Помещается в емкость, а в основной корпус опускается только откачивающий элемент.
Вода из накопительной дренажной системы может быть использована с пользой. К примеру, для полива насаждений к дренажному насосу присоединяется шланг либо система автоматического оборудования для полива.
Монтаж дренажных смотровых колодцев
Смотровой колодец пластиковый должен располагаться в месте пересечения нескольких дренажных труб, которые имеют отверстия. Через них вода начинает просачиваться из почвы внутрь. Конструкция всех смотровых колодцев является схожей, она включает следующие элементы:
- горловина;
- лоток;
- рабочая камера;
- основа;
- люк.
Типовой смотровой колодец должен иметь легкодоступную верхнюю часть. Поскольку она представляет собой люк с крышкой, то уровень жидкости может быть с легкостью проконтролирован. Колодец дренажный смотровой может иметь не только круглую форму, но и прямоугольную.
Даже при соблюдении всех этапов защиты системы от засорения на ее стенках через определенное время появляется мусор. Он устраняется путем гидравлической чистки. На стенки труб оказывается давление с помощью специального приспособления. В результате этого все отложения начинают отходить. Применять механические и химические средства для очистки системы перфорации невозможно, поэтому промывка происходит только с использованием воды.
Смотровые сооружения устанавливаются во время закладки системы. Дрены укладывают под углом, а также замкнутой цепочкой. Грунтовые воды должны попадать внутрь и самотеком покидать участок. Инструкция по монтажу смотрового колодца своими руками требует выполнения следующих основных шагов:
- Вырыть вдоль дома траншею, глубина которой должна быть больше глубины основания фундамента.
- Засыпать дно прорытой траншеи щебенкой либо раздробленным красным кирпичом.
- Уложить мембранный материал, ширины которого должно хватать на закрытие системы одновременно с обсыпкой песком.
- Монтаж колодцев производится по углам, укладываются дрены.
- Установка смотровых окошек осуществляется выше уровня почвы.
Смотровые колодцы из пластика, размер которых составляет 315х1000 мм, имеют самую низкую стоимость, равную 1300 руб. Длина модели должна зависеть от расположения труб. Изделия для частных домов имеют диаметры, размеры которых начинаются от 500 мм. Для производственных целей обычно предусматриваются смотровые колодцы более крупных размеров. Это требуется для того, чтобы в дренажные колодцы пластиковые могли спускаться работники, чтобы сделать более тщательную очистку всей системы.
</index>
Похожие статьи
Устройство дренажной канавыДренажные трубы большого диаметра для канавы: технология укладкиАлгоритм ухода за дренажами<index>
Осушение участка — трудоёмкие и затратные работы, которые вынужден проводить любой владелец участка с высоким уровнем грунтовых вод. В противном случае срок службы строений, расположенных на участке, сильно снижается, а про выращивание плодоносящих культур можно и вовсе забыть. Для решения этой проблемы используется система дренов и дренажный колодец.
Назначение и устройство колодца для дренажа
Дренажная система предназначена для понижения уровня залегания грунтовых вод и отведения стоков от участка с огородом, жилыми строениями и другими сооружениями. Отводимая вода стекает в накопительный резервуар, откуда она может быть взята для полива растений или технических задач. В остальных случаях вода просто сливается в овраг или водоём, расположенный за пределами участка.
Дренажная система предназначена для отвода лишней влаги из грунта в водосборный колодец или просто за пределы участка
Дренажный колодец — это многофункциональная конструкция, выполненная в виде резервуара определённого объёма. Колодец является неотъемлемой частью дренажной системы. В зависимости от типа он используется как для сбора и слива накопленной воды, так и для осмотра и прочистки дренов. Без устройства дренажных колодцев любая система осушения почвы не сможет эффективно функционировать — дрены быстро засорятся, что приведёт к необходимости демонтировать трубопровод.
Дренажный колодец состоит из трёх частей:
- днище — выполняется как в виде сплошной конструкции, так и в виде тройника с илосборником;
- шахта — гофрированная или гладкостенная труба длиной от 2 до 6 м;
- люк — монолитная крышка или дождеприёмник из ПВХ, ПНД или чугуна.
Некоторые типы дренажных колодцев могут не иметь дна — это обусловлено их функциональным назначением. Какие-то резервуары не снабжаются водозаборным люком, а закрываются наглухо специальной крышкой из ПВХ или чугуна. Это предотвращает попадание крупного мусора внутрь ёмкости, тем самым уменьшая риск засорения дренов.
Виды колодцев для дренажной системы
Существует несколько видов дренажных колодцев, у каждого из которых есть определённое назначение. Резервуары определённого типа различаются как по внешнему виду, так и по размеру, наличию или отсутствию вводов и т. д.
В одной дренажной системе может быть использовано сразу несколько колодцев различного типа, но в последнее время многие производители отказываются от узкоспециализированных конструкций, делая ставку на универсальные модульные колодцы из пластика.
В зависимости от классификации колодцы для дренажа могут иметь разное название, но по факту — это один и тот же тип резервуаров.
Смотровой колодец
Смотровой или ревизионный (инспекционный) колодец дренажной системы предназначен для профилактического осмотра и чистки дренов, а также для контролирования уровня воды в системе.
Смотровой поворотный колодец используется для ревизии дренажной системы
В безнапорной дренажной системе смотровые колодцы делятся на следующие типы:
- линейные — устанавливаются на прямых участках дренажного трубопровода с шагом 10–12 м. Линейные колодцы изготавливаются из армированной трубы или бетона. Имеют два отверстия для ввода подающей и отводящей трубы;
- поворотные — используются для изменения направления стока. Объём резервуара определяет допустимый угол поворота дренажной трубы относительно исходного положения. Как правило, поворотные колодцы представляют собой готовые изделия из армированной трубы;
- узловые — многоканальные резервуары, используемые для подсоединения нескольких дренов. Изготавливаются из ПВХ, ПНД или бетонных колец.
Смотровые колодцы чаще всего устанавливаются в местах поворота трубопровода. Именно на поворотах задерживается крупный мусор, попавший в дренажную систему. В свою очередь, скопление мусора приводит к сильному заиливанию этого участка — в результате образуется засор, который прочищается при помощи стального троса или специального оборудования.
Смотровой узловой колодец применяется для контроля за местом соединения нескольких дренов
Ревизионные колодцы в зависимости от типа имеют разные размеры. Колодцы поворотного типа обычно небольшие — диаметром от 315 до 460 мм. Узловые ревизионные колодцы чуть крупнее — от 360 до 560 мм в диаметре. Самыми габаритными являются линейные смотровые колодцы — их максимальный поперечный размер может составлять от 800 до 1500 мм.
Размер поворотных и узловых ревизионных колодцев подбирается исходя из предполагаемого объёма стоков ливневой и грунтовой воды. Чем больше объём отводимой жидкости, тем больше диаметр используемого дрена и дренажного колодца.
Особенно это касается участков трубопровода в начальных точках дренажной трассы. Объем ревизионного колодца должен быть довольно большим, чтобы взрослый человек мог без труда спуститься в колодезную шахту для осмотра и прочистки дренажных труб.
Приёмный колодец
Водоприёмный или накопительный (коллекторный) колодец — это герметичный объёмный резервуар, который устанавливается в самой нижней точке на участке или за его пределами. Основная задача — накапливание и хранение поступающей ливневой и сточной воды.
Накопительный колодец устанавливается в самой нижней точке на участке
Для дальнейшей откачки воды из коллекторного колодца используется электрический насос или ассенизаторская машина. При необходимости вода из колодца может быть использована для полива растений.
В некоторых случаях в резервуар водоприёмных колодцев добавляют живые бактерии, участвующие в очистке и отстаивании воды. После этого полученная вода используется в качестве удобрений для огорода.
Устройство приёмного колодца представлено следующими элементами:
- резервуар — ёмкость объёмом от 500 до 2000 л. При самостоятельной сборке из бетонных колодезных колец объём высчитывается исходя из размеров бетонных изделий. Для большинства участков достаточно колодца из 3–5 колец высотой 0,8 м;
- крышка — защищает резервуар от попадания мусора. Некоторые производители снабжают изделие дополнительным теплоизоляционным слоем, что уменьшает риск промерзания колодца в зимний период;
В коллекторных колодцах вода накапливается и отстаивается для дальнейшего использования
- поплавок — подсоединяется к наносу. При заполнении резервуара колодца до определённого объёма поплавок замыкает контакты и посылает сигнал на насос, который включается и откачивает воду;
- насос — устройство погружного типа, подключённое к электрической сети. Некоторые модели колодцев не снабжаются насосом, поэтому его придётся докупать отдельно. От насоса за пределы участка отходит сливной шланг.
В большинстве случаев дренажные колодцы накопительного типа устанавливаются на участках с суглинистой, глинистой или каменистой почвой. Колодцы монтируются ниже уровня дренажной трассы.
Поглотительный колодец
Поглотительный, тампонажный или фильтрующий колодец дренажной системы представляет собой резервуар, устанавливаемый в нижней точке на участке в заранее подготовленную шахту. Во многом этот вид колодцев похож на накопительные резервуары с той лишь разницей, что поглотительный колодец не имеет герметичного дна и не требует использования оборудования для откачки воды.
Фильтрующий колодец не имеет дна и монтируется на основание из твёрдого сыпучего материала мелкой фракции
Дно колодца выстилается слоем мелкофракционного гравия, щебня, битого кирпича или камня. Толщина слоя — до 30 см. Полезный объём резервуара составляет от 200 до 1000 л в зависимости от используемых материалов. Максимальный размер — 3×2 м. После попадания в резервуар вода проходит ступенчатую очистку и впитывается в нижележащие слои грунта.
В большинстве случаев этот тип колодцев используется для сбора воды на участках большой площади, имеющих песчаный тип грунта. Чтобы отводимая из колодца вода не повлияла на общую влажность почвы на участке, колодец должен быть максимально удалён от жилого строения и территории с возделываемой почвой.
Для изготовления фильтрующих колодцев используются бетонные кольца различного размера или готовые изделия от производителя из гофрированной трубы цилиндрической или конусообразной формы.
Пластиковый колодец для дренажа
Дренажные колодцы из пластика являются современными аналогами накопительных и ревизионных резервуаров из железобетонных колец, кирпича или металлических труб большого диаметра.
В отличие от кустарных колодцев, сделанных из колодезных колец, пластиковые резервуары для сбора воды снабжаются интуитивно понятной системой соединения с дренажными трубами посредством уплотнительных колец и переходников.
Модульный ревизионный колодец из пластика собирается из несколько компонентов при помощи уплотнительных фитингов
Конструктивно модульные пластиковые колодцы состоят из таких частей, как:
- крышка — закрывает горловину и защищает шахту колодца от попадания мусора;
- горловина — конусная или телескопическая труба, соединяющая шахту колодца с люком;
- шахта — центральная часть колодца, представляющая собой трубу большого диаметра, соединяемую с горловиной, дном или лотком посредством уплотнительных элементов;
- лоток — днище с патрубками для подсоединения и разводки труб. Устанавливается только на ревизионных и поворотных колодцах;
- герметичное дно — днище без отверстий для труб. Применяется для сборки накопительных колодцев для дренажа.
Для соединения горловины и шахты колодца используется уплотнительное кольцо, а для соединения шахты и дна — уплотнительная манжета.
Для изготовления колодцев используется поливинилхлорид, полипропилен или полиэтилен низкого давления. Изделия из ПВХ (PVC) наиболее устойчивы к воздействию агрессивной химической среды. Их можно использовать не только для сбора ливневой воды и грунтовых стоков, но и при сооружении канализационных систем и септиков.
Дренажный колодец закрывается крышкой — это предотвращает попадание крупного мусора в дренажную систему
Колодцы из полипропилена (PP) имеют высокую износостойкость и гибкость корпуса резервуара, но при воздействии низкой температуры становятся очень хрупкими. Колодцы из полиэтилена (PE) рекомендуется использовать при небольшом заглублении накопительного резервуара. Полиэтилен не боится замерзания — после оттаивания форма колодца сохраняется без потери герметичности.
К преимуществам готовых колодцев из пластика можно отнести следующее:
- малый вес — для транспортировки, разгрузки и установки не потребуется заказывать спецтехнику;
- прочность — в зависимости от типа полимера корпус колодца может быть устойчив механической нагрузке, низкой температуре или химически агрессивной среде;
- срок службы — в среднем изделия из пластика прослужат не менее 50–60 лет;
- удобство монтажа — конструкция колодца снабжена монтажными отверстиями для подсоединения дренов.
В нижней части пластикового колодца устраиваются отверстия для подсоединения дренажных труб
При необходимости верхнюю часть пластикового колодца можно подрезать, тем самым уменьшив его габариты. Легковесность колодца позволяет провести все работы по его установке силами 2–3 человек.
Но из-за лёгкого веса небольшие по объёму резервуары может выдавить из земли при сильных паводках на пучинистых грунтах. Это, по сути, и есть главный недостаток этих колодцев.
Особенности пластиковых труб для дренажа
Отличительной чертой пластиковых труб, используемых для устройства дренажной системы, является наличие мелких отверстий по всей длине изделия. За счёт отверстий ливневая и грунтовая вода легко проникает внутрь дрена. При укладке трубы соблюдается уклон в 2–4 см на 1 м поверхности.
Пластиковые трубы для дренажа имеют отверстия для свободного проникновения грунтовой воды
Для изготовления труб используются аналогичные типы пластика — ПВХ, ПНД, ПП (полипропилен). К преимуществам труб из пластика можно отнести высокую прочность и долговечность, которая значительно выше аналогов из асбоцемента и керамики. Некоторые производители снабжают пластиковые трубы оболочкой из геотекстиля или фильтром из кокосового волокна.
При выборе пластиковых труб и колодцев лучше отдавать предпочтение изделиям от одного производителя. Это даёт гарантию, что при соединении труб не возникнет проблем.
Соединение дренажной трубы с колодцем
Соединение пластиковых труб с дренажным колодцем происходит при поворотах дренажной трассы, на линейных участках длиной более 15 м, а также при подсоединении дрена к накопительному или фильтрующему колодцу.
Для подключения пластиковых труб используются уплотнительные манжеты соответствующего диаметра. Как оговаривалось выше, сборка модульного пластикового колодца происходит с использованием уплотнительных манжет и колец.
Если есть необходимость, то подсоединение трубы можно сделать в нижней части колодца в любом месте. Для этого потребуется выполнить следующее:
- На основе диаметра дренажной трубы подбирается уплотнительная муфта и пластиковая втулка. Чтобы вырезать отверстие в трубе, потребуется электродрель с корончатой насадкой нужного диаметра.
- В проделанное отверстие устанавливается резиновая уплотнительная муфта. Далее на муфту наносится водостойкий герметик и устанавливается переходная втулка из пластика.
Перед стыковкой поверхность резиновой муфты нужно обработать силиконовым герметиком
- Подготовленный колодец с отверстием опускается в заранее вырытую шахту. На внутреннюю поверхность муфты необходимо нанести силиконовую смазку и выполнить стыковку трубы с подготовленным отверстием.
- Для засыпки колодезной шахты используется карьерный песок или изъятый ранее грунт. Через каждые 15–20 см засыпанный грунт утрамбовывается. При установке обязательно контролируется вертикальность корпуса. После засыпки на верхнюю часть колодца одевается пластиковая крышка.
Видео: муфты для врезки трубы в пластиковый колодец
Откачка воды из дренажного колодца
Оптимально, если дренажный колодец будет напрямую подсоединён к центральной системе канализации, но в большинстве случаев на дачных и загородных участках это сделать невозможно.
Самый простой способ слива воды — это вывод сточной трубы за пределы участка. По мере заполнения шахты колодца будет происходить естественный сток воды в овраг или водоём. Перед монтажом слива следует обратиться в местный водоканал и уточнить, можно ли монтировать такую точку сброса без согласования с властями.
Для откачки воды из накопительных дренажных колодцев используется погружной насос с поплавком
Для принудительной откачки воды из колодца используется погружной насос. Агрегат подключается к центральной сети, а за уровнем заполнения следит специальный поплавочный датчик на коротком тросе.
Пропускная способность насоса зависит от его мощности и загрязнённости сточной воды. Если дренажная система собирает воду с ливневой канализации, то в ней могут присутствовать крупные частицы мусора размером до 50 мм. Это также учитывается при выборе насоса. Для откачки воды, собранной исключительно из грунта, достаточно насоса с допустимым диаметром твёрдых частиц в 5–7 мм.
В процессе эксплуатации дренажного колодца следует размывать дно сильным напором чистой воды. Как правило, это делают при полной откачке воды из резервуара один раз в месяц.
Видео: дренажный колодец со сливом воды за пределы участка
При правильном устройстве дренажной системы можно не беспокоиться за сохранность материалов, используемых для возведения и обшивки строения, а произрастающие на участке культуры будут получать объём влаги, необходимый для их нормального функционирования.
</index>
Советы по экономии
Используемые источники:
- https://wodakachka.com/kolodtsy/stroitelstvo/ustanovka-drenazhnyh-kollektorov.html
- https://iseptick.ru/drenazh_i_vodostok/kak-ustanovit-drenazhnyj-kolodec-svoimi-rukami.html
- https://proagregat.com/nasosy/vodyanye-nasosy/ustroystvo-drenazhnogo-kolodtsa/
- https://domcoms.ru/kanalizaciya/drenazh/drenazhnyj-kolodec.html
- https://remoskop.ru/plastikovyiy-kolodets-dlya-drenazha.html
