Как то писал про выбор терморегулятора, но сегодня я хочу вам показать, как его можно настроить. Ведь дело в том, что дешевые Российские или Китайские модели (а они практически идентичны) и все собираются в Китае, имеют одни и те же настройки. Название у производителей может быть – EASTEC, MENRED, RTC, InTERMOE– 202, или может просто носить аббревиатуру E51 (иногда приписывается — .716). По сути это все одно и тоже. Регулятор действительно не плохой, но есть один большой минус — у них в комплектации не идет инструкция к настройке. Сегодня я буду исправлять эту несправедливость, будет как фото, так и видео материал …
ОГЛАВЛЕНИЕ СТАТЬИ
Терморегулятор действительно неплохой у меня дома стоят 3 штуки и работают уже второй год, никаких нареканий нет. ДА и цена сейчас в пределах 1500 – 2000 рублей, очень не плохая, особенно в кризис. Но блин, действительно, сложно было положить инструкцию по настройке!? Тут хочется немного поругать производителей, причем ее нет ни в одном выше перечисленном. Поэтому справедливо мне задают вопросы мои читатели. Я то, эти терморегуляторы уже с закрытыми глазами могу настраивать, скоро и вы сможете, не будем тянуть начнем …
Текстовая версия с фотографиями
У нашей модели, условно ее назову E51.716 есть несколько вариантов работы, это ручной и автоматический с регулировкой часов и дней недели. Также есть и углубленная настройка с калибровкой датчиков и отключением не нужных, все дело — что их тут два, они для теплого пола, который идет в комплекте, и второй встроенный металлический для воздуха, чуть ниже дисплея.
1) Для того чтобы вручную регулировать, нужно проделать не сложные манипуляции — просто включаем и устанавливаем температуру которую нужно, клавишами – «вверх вниз».
2) Автоматический режим. А вот тут нужно повозиться:
Установка времени и даты
Для начала устанавливаем время: Для этого нажимаем одновременно кнопки «книжка» и «вверх», держим в течение 5 секунд. Заходим в меню, тут все интуитивно понятно: — настройка часов «вверх» «вниз» переключение «книжка». Также внизу нужно поставить нужный день недели, там идет градация от 1 до 7, где 1 – понедельник, 7 – воскресение. После настройки нажимаем кнопку «питания».
Установка нагрева по дням и часам
Второе нам нужно настроить включение по дням недели (включая выходные), а также по часам. Тут также все просто. Настройки активируются нажиманием клавиши «книжка» (держим пять секунд).
После переходим в основные настройки временного интервала, сначала идет для будних дней. Время меняется также «вверх» «вниз», выбор опции «книжка», сначала идет время, затем температура. Идет целый цикл.
Всего тут шесть настроек:
— Когда встали
— Ушли из дома
— Пришли на обед
— Ушли с обеда
— Пришли вечером
— Легли спать
Также можно установить и дня выходных
Простите если немного не понятно, обязательно смотрите видео в конце, там все разложено по «полочкам».
Углубленные настройки
Предупреждение – если нет надобности, лучше туда не лезть. Иначе можем спалить как сам термодатчик, так и теплый пол. Включаются настройки при выключенном терморегуляторе. Нам нужно зажать клавишу «включения» и «книжку». Это так называемое сервисное меню.
Тут десять настроек:
1) Это калибровка датчиков. Не советую вам играться этими настройками, там итак все хорошо выставлено.
2) Переключение датчиков. Вот это нужные настройки. По умолчанию включены оба датчика и «воздушный» и «пола». Температура будет показываться средняя. Если у вас встроено все в плитку, то воздушный вам не нужен, он используется только для пленочного теплого пола. Тогда, если для плитки выбираем «OUT», если для комнаты (воздушный) – выбираем «IN», если нужно оба ставим – ALL.
3) Ограничение температуры, задается вручную.
4) Шаг регулировки температуры. По умолчанию стоит 1 градус. То есть пол будет прогреваться боле на градус, а затем отключаться. Также и остывать будет на градус, а затем включаться.
5) Система от замерзания. Если она активирована, то пол будет автоматически поддерживать температуру минимум в пять градусов. Нужно для дач и загородных домов.
6) Выбор дней недели, можно задать шести или семи дневную рабочую неделю.
7) Функция отключена
8) Функция отключена
9) Максимальный нагрев. Можно задать даже до 90 градусов.
10) Сброс на заводские настройки.

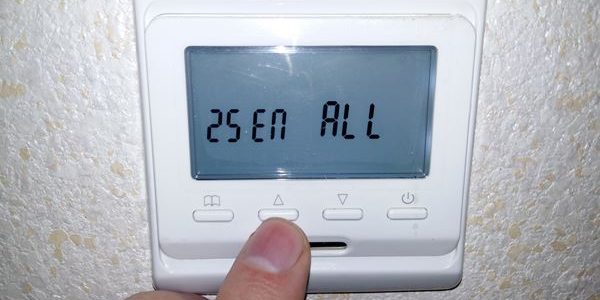

Блокировка от детей
Последнее что хочется отметить это блокировка от «подвижных детей». Если настроили, как нужно терморегулятор можно его «заблокировать», просто жмем одновременно клавиши «вверх» и «вниз» в течение пяти секунд, появится значок замочка (разблокировка таким же способом).
Ребята вот и все. Вот такие основные настройки, извините если не очень понятно. Для этого я создал еще и видеоверсию, там просто «разжевал» информацию, так что смотрим.
Видео версия
НА этом все, надеюсь, кому-то помог с настройкой терморегулятора E51, который штампуется еще под многими брендами. Читайте наш строительный блог.
Рубрика: Электрика
Настраиваем цифровой терморегулятор W1209 под Ваши потребности
После правильного подключения термостата W1209 (можно посмотреть в этой статье), мы переходим к установке температуры и прочих настроек.
В зависимости от того что нам нужно нагревать или охлаждать (при заданной температуре реле будет либо замыкать либо размыкать контакты), устанавливаем один из двух режимов: охлаждение или нагрев. Для этого нажимаем и удерживаем кнопку «SET» более двух секунд, на дисплее отобразится «Р0», это означает, что мы зашли в программное меню. Кнопками «+» и «-» осуществляется навигация по программному меню, но в нашем случае мы находимся на нужном значении «Р0», поэтому нажимаем еще раз кнопку «SET» и выбираем нужный режим: «С» это охлаждение, а «Н» нагрев.
Следующая настройка в меню «Р1» — гистерезис, это разница температур при которой включится или выключится термостат, (заводская настройка 2°C). Например, терморегулятор выставлен на отключение при +40°C, при достижении этой температуры реле разомкнется. А включится только тогда, когда температура опустится на выставленный гистерезис, то есть при +38°C.
Следующие два пункта меню:
- «Р2» верхний предел установки поддерживаемой температуры (заводская установка +110°C).
- «Р3» нижний предел установки поддерживаемой температуры (заводская установка -55°C). При достижении этих температур терморегулятор W1209 будет выключен.
Дальше в меню идет коррекция температуры «Р4», можно откалибровать показания температуры до одной десятой градуса (по умолчанию 0°C).
Пункт меню «Р5» отвечает за задержку времени включения реле, можно выставить до 10 мин. (установка по умолчанию 0 мин).
Последний пункт «Р6» позволяет управлять защитой от перегрева. OFF –защита выключена, ON – защита включена.
Установка температуры: нажимаем кнопку «SET», индикатор начнет моргать, кнопками «+» и «-» устанавливаем нужную температуру.
Для сброса на заводские настройки необходимо:
- отключить питание
- нажать и удерживать кнопки «+» и «-»
- подать питание на терморегулятор
На LED дисплее появится надпись «888», после чего отобразится текущая температура.
vitus138ЭлектроникаДобавлено 6 комментариев Для изготовления самодельного инкубатора мне было необходимо приобрести регулятор температуры. Требования к нему были такие- маленькие габариты, небольшая стоимость, питание от 12 В постоянного тока, мощное исполнительное реле (чтобы выдерживал значительную нагрузку), индикация показаний, настройка параметров кнопками управления, точность измерения температуры и поддержания заданных параметров ну и конечно надежность. На просторах интернета попался мне такой приборчик- терморегулятор W1209. Отзывы о нем удовлетворяли моим требованиям. Пришел ко мне с сайта Алиэкспресс. Применить этот регулятор можно во многих местах- электрическое отопление, инкубаторы, холодильники сушильные шкафы, системы нагрева воды, защита электрооборудования, замер температуры охлаждающей жидкости автомобиля с последующим включением вентилятора теплицы, бани, теплые полы, обогрев труб, и т.д… Сам регулятор состоит из электронной платы с установленными 3 кнопки управления: SET Кнопка SETслужит для выбора режима и установки параметров а кнопками и непосредственно можно изменить данные программируемых параметров. ЛЕД индикатор имеет три разряда. Сам измеритель температуры устроен на базе термометра, установленного в чехол, имеет длину провода 30 см. Пределы регулирования лежат в зоне от -50.0 до 110.0 градусов. Можно подключить нагрузки до 15 А (при 12 В постоянного тока) и до 5 А (при питании нагрузки от 220 В сети) Питается прибор от 12 -14 В постоянного тока. Точность измерения находится в пределах 0.1 Цельсия. Ток потребления регулятора-35 мА при работе реле: 65 мА. В моей статье я расскажу как настроить и немного апгрейдить данный термостат. Процесс настройки терморегулятора W1209 показан в видео: Перечень инструментов и материалов -нож или ножницы; -отвертка; -паяльник; -тестер; -пластиковая трубка от ушных палочек или стержня авторучки; -неисправные светодиод диаметром 5 мм-4 штуки; -пластиковые стойки-4 шт; -соединительные провода; -адаптер питания на 12 В; -шурупы; -пластмассовая коробочка из под шурупов с прозрачной крышкой; -самоклеющаяся пленка. Шаг первый. Изготовление корпуса. Недостатком платы является то, что-она не подходит для установки в корпус, кнопки и индикатор расположены внизу относительно реле и клемм. Умельцы по разному располагают плату этого регулятора- кто вырезает окошки в корпусе для индикаторов, реле,разъемов, некоторые перепаивают кнопки и индикатор, затем монтируют их отдельно Но я решил установить плату в прозрачном корпусе, подошла коробка из под шурупов. Сначала захотел выкрасить ее предварительно заклеив окно для экрана ЛЕД индикатора. Но затем передумал и решил обтянуть пленкой самоклейкой (остались куски от ремонта). Вышло быстро и на мой взгляд вроде неплохо. После делаем окно в пленке для экрана светодиодного индикатора и просверливаем проходы для кнопок Шаг второй. Установка электронной платы терморегулятора. Плату терморегулятора установил на стойках из пластмассовой трубки (от шариковой авторучки) как можно ближе к верхней крышке. Изготавлиаем толкатели кнопок из пластмассовой трубочки от ватных палочек или же от стержня шариковой авторучки. Затем на одном конце трубочки увеличиваем диаметр теплым паяльником и надеваем на кнопки. Трубочка села плотно так как расширилась паяльником на конус.
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Для того чтобы снизить затраты на отопление, сделать температуру в жилых помещениях более комфортной, применяют такое устройство, как комнатный терморегулятор. О том, что оно собой представляет, каким образом работает, каких видов бывает, как монтируется, пойдет речь в данной статье.
Комнатный терморегулятор
Для чего нужен комнатный терморегулятор
Основной функцией комнатного термостата является поддержание комфортного температурного режима в помещении. Реализуется данный функционал благодаря тому, что такие регуляторы управляют работой различных отопительных приборов, кондиционеров, системы теплый пол.
К сведению. Применяется такое оборудование в системах отопления и кондиционирования частных домов, коттеджей, квартир, офисов, отелей и гостиниц.
Принцип действия комнатных терморегуляторов
Терморегуляторы с датчиком температуры
Работает комнатный регулятор температуры следующим образом:
- Встроенный или вынесенный из корпуса терморегулятора датчик измеряет температуру воздуха в помещении;
- Датчик передает информацию на исполнительное устройство;
- Исполнительное устройство в зависимости от значения температуры включает или отключает соединенные с регулятором отопительные приборы, кондиционеры;
- При падении температуры воздуха в помещении до значения, которое при настройках прибора было принято за минимальное, устройство снова включает отопительный прибор.
Таким образом, функционирует данное регулирующее оборудование не постоянно, а циклически, включая и отключая отопление при минимальном и максимальном значении температуры воздуха в помещении. У электромеханических и механических термостатов данный диапазон очень небольшой, в то время как у электронных моделей он может быть значительно шире.
Разновидности термостатов
Программируемый термостат W1209
В зависимости от конструкции и принципа действия данные устройства бывают трех разновидностей: электронные, электромеханические и механические.
Электронные
Самый простой электронный терморегулятор – это устройство, состоящее из следующих частей:
- Контроллер – печатная плата с микросхемой. Это ключевая часть термостата, принимающая информацию от выносного термодатчика, обрабатывающая ее и отправляющая соответствующий сигнал на включение или отключение отопительного прибора, кондиционера;
- Монохромный жидкокристаллический дисплей и кнопки управления – используются для настройки и программирования термостата на поддержание в помещении необходимого температурного фона;
- Выносной термодатчик, соединенный с контроллером при помощи гибкого тонкого кабеля;
- Контактная группа – зажимы, в которых фиксируются жилы кабеля, соединяющего термостат с отопительным прибором или кондиционером.
Работает такое устройство достаточно просто: от датчика по кабелю в контроллер поступает аналоговый сигнал, который расшифровывается его микросхемой, соотносится с заданным настройками значением температуры, после чего контроллер принимает решение о включении или отключении отопительного оборудования.
Электронный термостат
Электромеханические
Занимающие промежуточное положение между электронными и механическими такие термостаты бывают двух типов:
- С биметаллической пластиной и контактной группой – внутри таких регуляторов расположена пластина, которая при нагреве до определённого уровня изгибается, размыкая контакты цепи, питающие отопительное оборудование. При остывании происходит обратный процесс: пластина выпрямляется, замыкает контакты, и отопитель включается. Регулировка включения данного устройства производится при помощи вращающегося лимба с толкателем, изменяющим расстояние между пластиной и неподвижными замыкаемыми ею контактами.
- С капиллярной трубкой – конструкция такого устройства такая же, как и аналогов, применяемых в водонагревателях и бойлерах.
Электромеханический регулятор температурного фона в помещении
Механические
Основными элементами данного устройства являются газонаполненная мембрана, реагирующая на изменение температуры воздуха в помещении, и управляющий механизм, состоящий из двух подвижных контактов.
Работает термостат следующим образом:
- При повышении температуры газ, наполняющий мембрану, расширяется;
- Расположенный на одной из наружных стенок мембраны толкатель размыкает контакты цепи управляющего механизма, отключая тем самым подключенный к устройству отопительный прибор.
Регулировка в таком термостате происходит благодаря вращающемуся лимбу (колесику), изменяющему расстояние между мембраной и управляющим механизмом.
Терморегулятор механического типа
Управление работой котла
Принцип работы терморегулятора
Газовый котел или электрокотел может управляться устанавливаемым в жилой комнате термостатом, а также более сложным регулятором температурного фона – программатором. В зависимости от конструкции котла существует три варианта подключения таких регулирующих устройств:
- К специальным разъемам на плате управления котла (для настенных энергозависимых моделей);
- Последовательно к котловому терморегулятору с обязательным подключением к газовому клапану (для энергонезависимых напольных моделей);
- Вместо котлового терморегулятора (для напольных котлов).
Современный проводной программатор для газового котла
Важно! Для монтажа таких регуляторов выбирают самые отдаленные от котла наиболее посещаемые жильцами комнаты: спальню, зал.
Монтаж и подключение
Монтаж комнатного регулятора температуры производится в несколько этапов:
- Крепление регулятора на стене на высоте 150-160 см вдали от радиаторов отопления, различных обогревателей, мест, на которые попадают прямые солнечные лучи;
- Подключение к контактной группе регулятора кабеля – оголенные и желательно опаянные концы кабеля вставляются в специальные разъемы и фиксируются винтами;
- Прокладка кабеля от терморегулятора до отопительного оборудования в пластиковых кабельных каналах;
- Подключение кабеля к соответствующим клеммам на плате управления котла, сервопривода трехходового клапана на радиаторе.
Настройка
Настраивают механические комнатные термостаты вращением лимба (колесика), электронные – при помощи кнопок или лимба. На электронных термостатах, помимо температуры, которая должна поддерживаться в помещении, можно устанавливать такие параметры, как:
- Температурный диапазон, который должен поддерживаться в помещении;
- Ночной и дневной температурный режим;
- Температурный фон в различное время суток.
Плюсы применения терморегулятора
Основными преимущества регуляторов температуры являются:
- Возможность поддержания в жилом помещении комфортного температурного фона;
- Экономия используемых для различных видов отопительного оборудования энергоносителей: газа или электроэнергии;
- Увеличение срока эксплуатации отопительного оборудования – применение терморегулятора значительно уменьшает время включения и работы котла, что продлевает ему срок службы;
- Небольшая стоимость и высокая окупаемость;
- Простота в монтаже и использовании.
Таким образом, комнатные регуляторы температуры – это очень простые, удобные и надежные устройства. Поддерживающие в жилых помещениях комфортный температурный фон они позволяют не только существенно экономить газ, электричество, но и увеличивают срок службы дорогостоящих котлов и другого отопительного оборудования.
Видео
Модуль термостата W1209 — это электронное устройство для поддержания заданной температуры с определенной точностью. Весьма полезная платка терморегулятора для строительства различных схем поддержания температуры (инкубаторы, теплые ящики, теплый пол, теплица и т.п.). Куплен был в магазине для проведения экспериментов и приобретения опыта в намерении дать мозги неудачно купленному нагревателю. Но сначала давайте его изучим и доработаем своими руками. Вещь стоит недорого и предоставляет свободу действий. Ниже представлен обзор модуля термореле W 1209, дана инструкция по программированию, представлена схема и вариант доработки термостата своими руками с фото и видео.
Содержание
Обзор модуля термостата W 1209 и его доработка своими руками
Терморегулятор W1209 обзор, настройка и программирование своими руками / Sekretmastera Electronics
Модуль приобретен по цене 110 рублей (2016 год) на Алиэкспресс по следующей ссылке. Пришел почти через два месяца в целости и сохранности. Смотрите фото. Размеры модуля следующие: 50x40x16 мм Качественная машинная пайка, плата внешне чистая, но после пристального осмотра чуть чуть попросила спирта на протирку. Похоже в магазины идет один из вариантов модуля и не совсем удобный для встраивания. На плате размещены выступающие выше индикатора и кнопок элементы клемм, разъема и само реле, причем реле только с одним контактом на замыкание. Кроме того продавец скромно обходит параметры коммутируемого напряжения и делает упор на ток. На реле указано напряжение коммутации 125 Вольт при токе 20А. Модуль позволяет поддерживать необходимую температуру в диапазоне от -50ºС +110ºС. Можете смело покупать модуль и как термометр для бани или котла. На плате модуля размещен светодиодный трехразрядный индикатор размером 22×10 мм, что дает возможнось отображать температуру десятых долей градуса, а в диапазоне ниже -10ºС и выше 100ºС температура отображается только целыми числами. На плате установлен красный светодиод для сигнализации включения реле. Модуль настраивается при помощи трех кнопок: set, +, — . Кнопка set — выбирает режим настройки параметров Кнопки + и — изменяют цифровые уставки и задаваемые параметры Модуль можно настроить на один из режимов работы — охлаждение или нагрев.
В режиме «охлаждение» реле в модуле выключено, пока температура ниже заданного значения, при достижении заданной температуры реле включится и останется включенным до снижения температуры на величину заданного гистерезиса (а гистерезис настраивается!).
В режиме «нагрев» модуль работает в обратном порядке
Термодатчик сопротивлением 10 кОм подключен к модулю через разъем. Термодатчик герметичный, что очень удобно. Кабель термодатчика можно удлинить, что тоже хорошо.
Порядок настройки модуля
При кратковременном нажатии на кнопку set индикатор начинает мигать показывая заданную температуру контроля, температуру можно изменить кнопками + и -. При отсутствии нажатий модуль возвращается в режим показа текущей температуры. Смотрите видео.
При длительном нажатии на set модуль переходит в режим программирования параметров:
Нашел в интернете схему модуля W1209
Ток потребления схемы в режиме отключенного реле ~20 мА, включенного ~70 мА (при питающем напряжении ~12 В)
Модернизация модуля термостата W1209 своими руками
На плате вход RESET (4 pin контроллера) выведен на контакты для программирования и контроллер иногда ложно сбрасывается от сильной искровой помехи (реле то установлено на плате). Это устраняется установкой конденсатора емкостью ~0,1мкФ на общий провод. SMD конденсатор просто припаивается к пятачкам. Смотри фото.
Дорабатываем плату. Хочу сразу предупредить, что есть шанс повредить модуль. Работы проводим своими руками на свой страх и риск. Для устранения монтажных проблем с платы были выпаяны: разъем термодатчика, клеммы и реле. К сожалению модуль собран на станке, а это значит, что детали плотно установлены в отверстиях платы. С помощью отсоса удалить весь припой невозможно. При демонтаже реле были повреждены дорожки платы (восстановлены проводниками). Разъем датчика припаивается с обратной стороны платы. Также с обратной стороны платы припаиваются клеммы. Смотри фото и видео. К дорожкам клемм контактов реле припаиваются проводники от дорожек питания катушки реле. Реле подключено другое типа «С» с перекидными контактами. Катушка реле подключается к модулю двумя удлиняющими проводниками через клеммы. В таком виде сверху платы не будет помех для встраивания модуля в устройство. Реле можно приобрести в магазине по этой ссылке или поставить выпаянное.
Настройка корректора температуры
Если есть подозрение, что модуль врет. Проводим калибровку термостата. Есть два способа: измерить температуру тающего льда или снега это 0ºС или измерить температуру кипящей воды это 100ºС. Мой датчик показал +2ºС в банке с мокрым снегом. Была введена коррекция — 2ºС. Стал показывать разумные 0ºС.
Модуль термостата W1209 после доработки был встроен в тепловентилятор и весьма успешно работает до сих пор, выполняя функцию поддержания температуры в помещении.
Основные достоинства модуля: полный комплект для установки, широкий диапазон настроек, возможность калибровки и самое главное достоинство — его цена (наверное дешевле при таком функционале не бывает).
Для тех кому требуется уже готовое к применению решение может приобрести собранную конструкцию с питанием от сети 220 Вольт и мощным реле управления, вот ссылка http://ali.pub/2okb2q.
