Доброе время суток, дорогой читатель! Разводки труб инженерных коммуникаций зачастую мешают реализовать дизайнерские проекты по оформлению интерьера в жилом помещении. Однако, решить данную проблему можно достаточно просто, если скрыть трубы за оригинальной конструкцией. Конечно, чтобы соорудить и декорировать короб для труб отопления придётся понести некоторые финансовые затраты, но результат того стоит.
Что собой представляет и для чего он нужен?
Старые, отжившие своё, стальные инженерные сети владельцы квартир и частных домов стараются заменить на более аккуратные трубы из полипропилена или металлопластика. Но и они, обладая более привлекательным видом, не всегда способны гармонично вписаться в современный интерьер жилого помещения. И вот тут, чтобы их замаскировать можно используют декоративные короба.
Они представляют собой каркасную конструкцию, обшитую пластиком, гипсокартоном, перфорированными металлическими панелями, МДВ или натуральной древесиной. Монтируются короб таким образом, чтобы его детали не соприкасались непосредственно с трубами или радиаторами, а отстояли от них не менее, чем на 2 — 3 см. Это позволит сохранить целостность элементов системы при линейном расширении материалов, из которых они изготовлены под действием высоких температур.
Другие варианты их сокрытия — внутри стены, перекрытия или в монолитном полу могут привести к деформации окружающего трубы стройматериала (чаще всего бетона) или к разрушению поверхности самой трубы.
Короб же не только позволить материалу труб незначительно расширяться, но и обеспечит возможность беспрепятственного теплообмена воздушных потоков, защитит коммуникации от возможных механических повреждений или других негативных воздействий, например влаги.
Преимущества и недостатки короба
К плюсам использования данного способа маскировки труб отопления можно отнести возможность:
- Создать более эстетичный интерьер в помещении.
- Выполнить данную работу самостоятельно.
- Спрятать трубопроводы любой конфигурации и размеров, находящихся в труднодоступных местах.
Кроме того, короб выполняет функцию защиты труб от механических повреждений и снижает риск получения ожога от случайного прикосновения к коммуникациям.
Установка данных конструкции имеет и свои минусы:
- Для обеспечения доступа к элементам отопительной системы в случаи возникновения протечек понадобиться демонтировать обшивку.
- Восстановление обшивки потребует дополнительных расходов на приобретение новых (частично или полностью) материалов.
Купить или сделать самому
Сегодня можно купить заводской короб для труб с основой, которая крепиться к стене до начала монтажа системы. Затем по ней выполняется разводка труб, а в конце короб закрывается крышкой. Если спрятать нужно элементы готовой отопительной системы, то лучше выбрать вариант короба без основы. Он приставляется к стене и крепиться с помощью саморезов. К изготовлению самодельного короба прибегают в основном с целью экономии, и в том случае, когда требуется оформление конструкции, выполненное в едином стиле со всем помещением.
Примерная цена
Стоимость готового короба зависит от материала изготовления, варианта его конфигурации, размеров, типа перфорации (для металлических изделий), а также выбранного цвета.
Так, например, цена короба — плинтуса в строительных магазинах составляет от 350 — 500 рублей за 1 метр, металлических перфорированных изделий размером 1000×100х50 мм — около 550 — 720 рублей. Цена пластикового короба таких же размеров (1000×100х50 мм) меньше в 1,5 — 2 раза, чем металлического — примерно 280 — 350 рублей. Расценки на оригинальные декоративные изделия зависят от их формы, размеров, сложности исполнения и выше, чем на простые конструкции в 2 — 3 раза.
Виды
Для изготовления короба, маскирующего трубы отопления, можно использовать следующие материалы:
- Гипсокартон.
- Пластиковые изделия.
- Кирпич.
- Натуральную древесину.
- Металлические конструкции.
- Плиты МДФ.
Однако не все из них доступны по цене, удобны в работе и эксплуатации. Например, кирпичная кладка является слишком трудоёмким процессом, и разбирать её придётся полностью при возникновении аварийных ситуаций, поэтому такого типа конструкции используются редко для сокрытия отопительных коммуникаций. Декоративный экран из натурального дерева ручной работы обладает эстетичным внешним обликом, способен придать оригинальность интерьеру помещения. При необходимости он легко снимается для получения доступа к батарее и также быстро устанавливается обратно, но стоит такое изделие не мало.
Ну, а наиболее востребованными для сборки подобных конструкций остаются такие материалы, как гипсокартон, твёрдый пластик и металлические экраны.
Гипсокартонный короб
Гипсокартон — недорогой материал, устойчивый к температурным перепадам, не выделяет токсичных веществ при нагревании, легко режется и сверлиться. Выпускается он в форме прямоугольного листа, из которого можно вырезать детали короба практически любой конфигурации. Для помещений с повышенной влажностью (ванна, санузел) изобретён специальный влагостойкий гипсокартон, который можно без всякой опаски использовать для изготовления короба. А, ещё, гипсокартонная обшивка совместима с разными видами отделки, что позволяет идеально вписать конструкцию в любой дизайн интерьера.
Пластиковые изделия
Для маскировки отопительных коммуникаций применяются различные пластиковые изделия:
- Панели. Их используют для обшивки конструкций, закрепляя на направляющих деревянного или металлического каркаса.
- Готовые короба для труб отопления. Они выпускаются в форме своеобразного пенала и фиксируются сразу к стене.
- Короба — плинтусы. Используются для сокрытия коммуникаций, расположенных вдоль пола.
Металлические конструкции
Съёмные изделия из металла для сокрытия элементов отопительных систем изготавливаются из мелкоячеистой сетки или перфорированной листовой стали, характеризующейся высокой прочностью и стойкостью к деформациям. Перфорация поверхности позволяет свободно циркулировать воздуху, поэтому такие короба не снижают эффективность отопительной системы. Форма их может быть прямоугольной, угловой или закруглённой, что позволяет подобрать оптимальный вариант для трубопроводов любой конфигурации. Крепятся подобные изделия к стенам при помощи специальных уголков.
Какой лучше?
Пластиковый короб — это одна из самых неудачных конструкций, применяемых для сокрытия горячих труб. Для изготовления панелей из пластика производители в основном используют дешёвые виды пластмасс, поэтому они коробятся при нагреве, желтеют и теряют эстетичность внешнего вида. Из всех видов коробов — он самый недорогой, но и служит мало. Более долговечными являются декоративные ограждения для стояков и радиаторов отопления из металла — решётчатые или с частой перфорацией. Этот материал хорошо проводит тепло и эффективно передаёт его в помещение, противостоит высоким температурам и механическим воздействиям. Металлические решётки также можно покрасить в любой цвет и перекрасить при смене интерьера.
Изготовление и установка короба своими руками
Технология сборки пластикового и гипсокартонного короба однотипная, с применением тех же инструментов и материалов, за исключением панелей для обшивки.
Необходимые инструменты и материалы
Набор необходимых инструментов должен состоять из:
- Строительного уровня и угольника.
- Рулетки или складного метра.
- Маркера.
- Шуруповерта.
- Строительного ножа.
- Электрической дрели.
- Просекателя для скрепления металлопрофиля.
Кроме материала для обшивки (пластиковой вагонки, гипсокартона или деревянных реек) потребуются:
- Крепёжные изделия — дюбеля и саморезы.
- Люк.
- Металлопрофиль или деревянный брус для изготовления каркаса.
Чертежи и схемы
Работы по сборке короба всегда следует начинать с проектирования, а именно:
- Определиться с местом установки.
- Выполнить замеры коммуникаций.
- Наметить место расположения люка.
- Разработать схему на бумажном носителе, с помощью которой будет удобнее рассчитать количество необходимого материала и крепёжных элементов. Пример чертежа вертикального короба на фото ниже.
Ход работ
После проведения расчётов можно нанести разметку будущей конструкции на стенах и полу и приступать последовательно к следующим видам работ:
- Нарезке профиля или деревянных брусков нужного размера.
- Монтажу деталей каркаса на стены с применением дюбелей для крепления. В первую очередь нужно закрепить стартовый профиль на полу и пристенные стойки (если короб будет соприкасаться одной стороной со стенами). Затем устанавливаются в передней части две стойки на расстоянии от трубы не менее 3 см. Перпендикулярно к ним крепятся горизонтальные перемычки, соединяющие вертикальные профили в одну конструкцию.
- Обшивке каркаса. Нужного размера детали отрезаются от листа гипсокартона или пластиковых панелей и крепятся к обрешётке саморезами.
- Установку люка. Люк нужно расположить в месте, где есть разветвление труб или смонтированы краны и другая трубопроводная арматура.
- Отделку. Отделочные работы гипсокартонной конструкции нужно начинать с установки на углах перфорированных металлических накладок, защищающих края плит от повреждений. Затем следует заклеить специальной сеткой (серпянкой) и прошпаклевать стыки деталей, углубления в местах входа саморезов в материал и загрунтовать всю поверхность короба. Подготовленную таким образом конструкцию можно оштукатурить и покрасить, облицевать плиткой, оклеить обоями или украсить любым другим способом.
- Установку плинтуса. Плинтусом можно закрыть места стыков короба со стеной и полом.
Видео по монтажу
Более детально разобраться в некоторых технических моментах процесса изготовления гипсокартонного короба своими руками поможет следующее видео:
Частые ошибки и проблемы при сборке и установке
- Неверно произведён расчёт размеров короба и разметка его на базовых конструкциях, что может при его монтаже привести к повреждению труб.
- Слишком близкое (менее 3 см) расположение материала обшивки и элементов каркаса к трубам, которое приводит к их чрезмерному нагреву и деформации.
- Обшивка выполнена всплошную из монолитного материала, не позволяющего свободно циркулировать теплому воздуху. В ней должна быть вмонтирована решётчатая вставка.
- Отсутствие люка для ревизии запорной и регулирующей арматуры.
Советы по обслуживанию
Короба имеют прямоугольную форму и удобны в обслуживании — достаточно своевременно протирать пыль. Если сменился цвет интерьера, то конструкции из металла и гипрока всегда можно перекрасить в нужный тон.
Заключение
Выбор всегда остаётся за владельцем квартиры – закрывать трубопроводы отопления готовыми декоративными коробами или смонтировать их самостоятельно. Исходить следует от того, как выполнена разводка коммуникационных труб и от особенностей интерьера. Подписывайтесь на наш канал, делитесь полезными идеями в комментариях к статье и со своими друзьями в социальных сетях.
Интерьер самой красивой ванной может быть испорчен многими причинными факторами. Среди них оставленные без прикрытия коммуникационные трубы, счётчики воды, вентили и иные элементы являются самыми частыми источниками несуразности. Разумеется, с этим обстоятельством необходимо бороться.
Чтобы помещение отличалось и радовало своей завершённостью и аккуратностью все неприглядные элементы следует грамотно спрятать. Осуществлять эту задумку нужно разумно.
Посмотрите видео как спрятать трубы в короб
Учитывая все нюансы, можно констатировать, что оптимальным решением будет создание многофункционального короба. Рассмотрим подробнее технологию создания в ванной комнате такой своеобразной маскировки из ПВХ-панелей.
Преимущества пластикового короба для труб в ванной
Закрывающий трубы короб можно исполнить из различных материалов, однако, наиболее популярными являются варианты из гипсокартона или пластиковых панелей. Оба эти решения по-своему замечательно, хотя короб из ПВХ, с функциональной и практической точки зрения, превосходит гипсокартонный аналог. Прежде всего, он выгодно отличается следующими достоинствами:
— отсутствие надобности в последующем декорировании конструкции. Панели, в отличие от гипсокартона, по своему прямому предназначению являются отделочным материалом, исполняющим функцию финишной отделки;
— возможность быстрого демонтажа короба без порчи материала. Такая полезная особенность особенно актуальна для различных трубопроводов, имеющих резьбовые или фитинговые стыковочные соединения. Такие места очень часто ломаются и дают протечки, поэтому доступ к ним не должен быть сложным;
— простота монтажа ПВХ-короба. Самостоятельная сборка конструкции быстро выполнима, не нуждается в специальных или дорогостоящих приборах и инструментах;
— лёгкость ремонта и хорошая деформационная устойчивость. Используемый для производства панелей пластик весьма гибкий, но при этом очень прочный, что обуславливает повышенную устойчивость материала к повреждениям. В случае порчи панели, осуществляется быстрая и лёгкая её замена на новую деталь;
Читайте также: Как провести коммуникации в доме своими руками
— компактность и вместительность короба из ПВХ. Панели обладают незначительной толщиной, благодаря которой созданная конструкция будет занимать мало места в ванной, оставаясь при этом довольно вместительной;
— короб из пластика практичный и функциональный – его можно многократно разбирать и заново монтировать, а также если есть свободные внутренние пространства, хранить в нём различные принадлежности и вещества, например, очищающие средства, щётки и т. п.;
— доступная общая стоимость. Пластиковые панели, крепёжные элементы, каркасные профили и прочие материалы не отличаются дороговизной и дефицитностью.
Минусы ПВХ-короба для маскировки труб в туалете
Характеризующиеся множеством положительных качеств короба из пластикового материала не лишены некоторых недостатков. Конечно, они не столь существенны, но упомянуть их стоит:
— горючесть и температурная деформация – при контактном воздействии критических температур, например, огонь или искры от сварки, материал плавится, горит с продуцированием высокотоксичного дыма;
— едкий запах – неустранимый спутник всех ПВХ-изделий;
— низкая экологичность – свойство, присущее всем поливинилхлоридным материалам (линолеум, трубы, плинтуса и т. п.). В результате естественного распада, этот полимер выделяет некоторые летучие соединения в воздух. Они способны вредить здоровью, но из-за крайне непродолжительного контакта, человек не получает токсической дозы.
Монтаж пластикового короба: подготовительный этап
Перед монтажом маскировочного короба из ПВХ-панелей необходимо исполнить ряд приготовлений:
— внимательно ревизовать каждую трубу, вентиль, счётчик и места их соединений. Если обнаружиться какой-либо дефект, то его следует тут же устранить, пока имеется прямой доступ к коммуникациям;
Совет! Когда перед установкой короба выполняется проводка новых труб, нужно постараться прибегнуть к минимальному количеству соединений, разводок и небольших вставок. Каждый такой элемент потенциально опасен в плане внезапной поломки, сопровождающейся протечкой воды!
— тщательно проанализировать вид (размеры, форма) короба для маскировки коммуникаций. Здесь возможны несколько вариантов – конструкция может закрывать всю протяжённость труб или скрывать лишь малый участок. Последнее решение позволит сберечь свободное пространство и сэкономить материал. Первый проект хорош тем, что появляется возможность создания дополнительных пространств для хранения подручных моющих средств, щёток, бытовой химии, ветошей и т. п.;
Читайте также: Автономная канализация для частного загородного дома
— внимательно провести точные замеры и грамотно нарисовать детальный чертёж короба. Тут необходимо предусмотреть каждый нюанс, к примеру, места люков и их размер для удобного доступа к вентилям, сомнительным соединениям и счётчикам;
Рекомендация! Если планируется плиточная отделка стен, то будет рациональнее сначала установить короб. Конструкция скроет участок стены, на которой не придётся класть плитку!
— ориентируясь на точный чертёж, рассчитать требующееся количество материала, с учётом обязательного 8%-го запаса.
Необходимый инструмент и материалы
Чтобы сделать качественный пластиковый короб потребуются:
— реечные или листовые пластиковые панели;
— каркасные стальные профили стоечного (маркировка cd) и направляющего (пометка ud) типа;
— пластиковые плинтусы для закрытия шовных стыков;
— саморезные винты;
— силиконовый герметик;
— остро заточенный монтажный нож и строительный уровень;
— смотровые люки-дверцы.
Монтаж остова для короба из панелей ПВХ
Самостоятельная сборка каркаса из металлических профилей процесс, в принципе, несложный. Следует придерживаться отмеченных ниже этапов:
— установить на прилежащих к углу стенах профили направляющего типа, которые будут определять размеры создаваемого короба. Ровность всех монтажных манипуляций необходимо контролировать пузырьковым или трубным строительным уровнем;
Подсказка! Надёжно прикрепить стальной профиль к стене можно при помощи дюбелей и конфирматов (еврошурупы). Когда монтаж выполняется на кафельную облицовку, нужно использовать саморезы (диаметр 3,50, длина 25,0 мм) по металлу, которые следует вкручивать в межплиточные шовные промежутки!
— приступить к формированию внешнего угла. Для этого требуется скрутить угловую стойку из направляющих оцинкованных профилей. Полки этих элементов должны быть обязательно направлены (прямой угол) в разные стороны и скреплены саморезами-«блошками», имеющими концы, заточенные как сверло для металла;
— профиль cw нарезать на фрагменты, соответствующие по размеру длине и ширине монтируемой конструкции. Зафиксировать на стене угловое ребро жёсткости, в которое следует вставить конец нарезанных профильных элементов. Другие их концы вставляются в направляющие профили, установленные ранее (на 1-м этапе). В результате при помощи профиля соединяются обе части угла;
Читайте также: Как правильно обустроить дренаж вокруг дома?
— добавить перемычки для крепления ПВХ-панелей, которые нужно размещать через 50,0-сантиметровые промежутки;
— установить оставшийся угловой профиль по аналогичной методике на противоположную стену.
Обшивка каркаса панелями из пластика
По завершении сборки остова, можно приниматься за его обшивку. Удобнее крепить панели по такой схеме:
— аккуратно, остерегаясь деформирования, зафиксировать стартовый профиль на ранее установленном ud-профиле при помощи саморезных винтов «блошек»;
— замерить и отметить маркером фрагмент ПВХ-панели требуемого размера. Отрезать его монтажным ножом;
— закрепить одну панель в начальном (стартовом) профиле. Другую панель надлежит приладить к угловому профилю, который, в свою очередь, прикрепляется к второй плоскости собираемого короба. Все крепления выполняются посредством «блошек»;
— вторая сторона короба собирается аналогичным способом. На последней ПВХ-панели нужно закрепить стартовый стальной профиль. Затем необходимо зафиксировать её;
Особенность! Если осуществлять крепление при помощи герметика, то конструкцию в будущем можно разобрать очень быстро при форс-мажорных обстоятельствах!
— вырезать отверстия для доступа к важнейшим частям закрытых коробом труб: стыковые соединения, счётчики, разводка, краны и т. п.;
— в созданные проёмы вставляются декоративные люки и закрепляются силиконовым герметиком;
— завершается облицовка установкой декоративных плинтусов на стыковых соединениях панелей с потолком, стенами, полом и между собой.
Заключение
Учитывая вышеописанную технологию и важные конструктивные нюансы, можно без затруднений самостоятельно соорудить короб из ПВХ-панелей, который великолепно замаскирует все трубы в ванной комнате.
Такое скрытие проходящих в ванной коммуникаций делает помещение эстетически более привлекательным, улучшая его дизайн. Кроме того, создаются дополнительные пространства для систематизированного хранения необходимых составов, моющих средств, щёток, ветошей и т. п.
Поделиться:</span>Пластиковый короб для труб в туалете и ванной: преимущества и недостатки, монтаж обновлено: Май 17, 2017 автором:
Скажем нет открытым коммуникациям
Назначение сантехнического узла всем предельно понятно. Также понятно и то, что в нем проходит множество труб, которые никак не могут сделать внешний облик помещения привлекательным. По этой причине в последнее время стало очень модным прятать коммуникации в короба. Такая мера позволяет сделать ванную комнату привлекательнее на вид, но снижает возможность доступа к трубам при необходимости ревизий или устранения аварий. Сегодня мы с вами поговорим о том, как собрать короб для труб в ванной так, чтобы это было и красиво, и функционально.
Материалы для изготовления коробов
Первое, с чем вам предстоит столкнуться – это выбор материала, и которого короба будут делаться. Определяющим фактором для принятия решения будет основная отделка стен – обычно тот же материал нужно поставить и на короб, чтобы он смотрелся органично и не выделялся пятном в общей композиции.
И короб, и стены обложены одинаковым кафелем
Хотя это не столько правило, сколько рекомендация, так как нередки случаи сочетания совершенно разных материалов. Представьте себе ситуацию, когда вы купили квартиру, а там уже сделан неплохой ремонт, который вы явно переделывать не собираетесь, а вот трубы, почему то не закрыли. Найти такой же кафель может стать проблематичным, да и его укладка потребует больше опыта, сил и времени. В таком случае выручить могут различные декоративные короба. Собрать их можно из пластика или, например, вагонки. И если у вас есть чувство цвета, то вставка не будет выглядеть чужеродно. Да и в любом случае это будет смотреться аккуратнее, чем открытый стояк и разводки.
Иной раз люди идут и вовсе на нестандартные решения. Посмотрите на следующую фотографию и оцените идею автора.
Закрывает трубы роллет
- Трубы здесь находятся в стеновой нише, которую предприимчивый хозяин решил закрыть рольставнями. Выглядит необычно, но, согласитесь, весьма привлекательно и, что главное, у человека остается полный доступ ко всем коммуникациям. Ставим автору пятерку с плюсом от нашего ресурса за предприимчивость.
Пластиковый короб
- На следующем фото показан вариант из пластика. Этот же материал использован для потолка, поэтому короб не выбивается из общей картины, несмотря на то, что стены обложены кафелем.
- Однако если у вас в помещении идет капитальный ремонт, тот мы вам советуем сразу все делать, как положено, не экономя на мелочах. Тем более, это существенно упростит процедуру отделки стен.
Итак, по итогу все короба можно разделить на два вида – декоративные и декоративно-функциональные, которые изначально собираются из материалов, не нуждающихся в отделке, и используемые в качестве основания под керамическую плитку. Во втором случае применяется гипсокартон, гипсоволокно и ОСП панели. Сегодня мы разберем установку двух вариантов коробов: из пластика и гипсокартона.
Гипсокартонный короб в ванную
Начнем с гипсокартона, как более популярного и универсального варианта. Работать с этим материалов одно удовольствие. Он легок в обработке и позволяет собирать конструкции практически любой конфигурации.
Инструменты
Для работы нам потребуется следующий набор инструментов:
Таблица 1. Инструменты для работы.
| Инструмент, фото: | Описание, назначение: |
|---|---|
| Перфоратор | Гипсокартон крепится на каркас, который в свою очередь привязывается к стенам, полу и потолку. Соединение выполняется на дюбель-шурупы или анкер-клинья, которые вставляются в отверстия, проделанные в бетонных и кирпичных стенах перфоратором. Сам инструмент не требуется профессиональный, так как объем работ будет не очень большим. |
| На фото сетевой шуруповерт | |
| Ножницы по металлу | Этот профиль придется резать по размерам короба. Профессионалы на больших объектах делают это электрическим инструментом, а нам хватит и ножниц по металлу, так как составляющих будет не так уж много. |
| Рашпиль по гипсокартону | При резке гипсокартона получаются неровные края, которые могут выступать за плоскость короба и мешать укладке плитки в дальнейшем. Исправить ситуацию проще всего вот таким рашпилем, который можно приобрести по цене не более 100 руб. |
| Канцелярский нож | Резать гипсокартон можно очень легко и быстро канцелярским ножом. Используется он только для прямого реза. Для фигурного дополнительно потребуется ножовка. |
| Инструмент для разметки | Вам понадобятся рулетка и маркер. Для самого гипсокартона можно использовать и карандаш – для профилей он подходит не всех, так как по оцинкованному покрытию рисовать он не будет. |
| Водяной уровень | Очень важно выставить каркас строго по уровню, так как он может послужить прекрасным основанием для опирания стеновой плитки при отделке. Для определения горизонта лучше всего использовать водяной уровень или лазерный нивелир. На крайний случай пользуемся пузырьковым уровнем, но будьте внимательны, так как он может дать погрешность в измерениях. |
Цены на популярные модели перфораторов
Перфораторы
Набор мы, конечно, назвали не весь, так как постоянно возникает необходимость в разной мелочевке. Например, дюбель-шурупы можно не закручивать а забивать, тогда пригодится молоток, или можно соединять профили просекателем и так далее. Если что-то важное мы упустили, то оно всплывет по ходу описания работ.
Материалы для работы
Проще всего короб собрать из следующих составляющих:
Таблица 2. Материал для работы.
| Материалы, фото: | Описание: |
|---|---|
| Направляющий потолочный профиль | Профилей существует много разновидностей, но самый удобный для наших целей – это потолочный 27*28 мм. Имеет он п-образную форму без ребер жесткости. Прочность элемента будет целиком зависеть от толщины металла – лучше всего брать вариант на 0,6 мм. |
| Гипсокартон | Гипсокартон мы будем использовать только влагостойкий. Он имеет зеленый цвет оболочки. Подойдет и стеновой и потолочный вариант, так как конструкция будет впоследствии усилена приклеенной сверху керамической плиткой. |
| Дюбель-шуруп | Пластиковые дюбель-шурупы будут надежно связывать каркас и стены. Купите вариант со шляпкой грибком. На фото показан потай – он тоже может использоваться, но первый вариант будет держать лучше. Размеры крепежа 6*40 мм. Такой же к перфоратору берется бур. |
| Саморез «клоп» | Эти 9-ти мм коротыши используются для связки профилей между собой. Заменить их можно моделью с прессшайбой, но вкручивать их в металл несколько тяжелее. |
| Саморезы для металла |
Цены на гипсокартон и листовые материалы
Гипсокартон и листовые материалы
Теперь давайте пару слов о том, как рассчитать количество материала. Понятно, что крепеж мы высчитывать поштучно не будем, поэтому берем «на глаз», с небольшим запасом – стоят они недорого и всегда пригодятся при случае в хозяйстве.
Гипсокартона, скорее всего, хватит и одного листа, если протяженность труб не очень большая. Вообще лист имеет размеры 120*250 см. Используйте эти данные при расчете.
Профиль тоже рассчитать нетрудно. Нужно замерить длину будущего короба. Допустим, получилось 2,5 м. Умножаем это число на три, так как будет три пояса. В нашем случае получается 7,5 м. Длина одного профиля составляет 3 м, значит, нам нужно купить 3 штуки – обрезки пойдут на формирование упоров по бокам. Для этого требуется знать глубину и ширину короба.
Совет! Если стороны короба приближаются к 50-ти см, то лучше установить в него дополнительные перемычки из профиля ПН 27*60 для надежности. Также увеличиваем количество поясов до 4-х.
Последний момент, который стоит рассчитать – это периметр ревизионного люка. Он тоже будет иметь жесткое основание. Подробно вы увидите все дальше.
Возникли сложности в изготовлении короба? Более подробная информация в нашей специальной статье! Все о типах коробов, плюсов и минусов конструкций. Также подробная инструкция об изготовлении каркаса и установке гипсокартона.
Сборка гипсокартонного короба под трубы
Стояк – канализационная и водопроводные трубы
Итак, перед нами обычная ванная комната многоэтажки, через которую проходит стояк канализации и водопроводных труб. От нас требуется красиво все это прикрыть и оставить доступ к ревизии и водяным счетчикам. Действовать мы будем в следующем порядке:
Шаг 1. Разметка контура короба.
Размечаем контуры короба
- Все, как обычно, начинается с разметки. Для этого нам потребуются отвес, карандаш, красящая нить, угольник и рулетка (не всегда).
- Находим на трубах самые выступающие части. Это могут быть соединения, краны, счетчики, ревизия на канализации и так далее. При помощи угольника переносим их уровень метками на стены. Затем добавляем к точкам 3 см в стороны, от стояка. Как вы поняли, размечаем мы сейчас сразу обе плоскости. Если сделать нужный отступ мешают какие-то препятствия, то приложите ПНП профиль и посмотрите, самое оптимальное его положение, учитывая при этом толщину используемого гипсокартона и плитки, которая на него потом ляжет – 2,5 см, чтобы не ошибиться.
- Затем берем отвес или лазерный уровень и ставим метки внизу и вверху стены, ориентируясь на отметины, полученные с учетом 3-х см. При помощи красящей нити соединяем точки и получаем ровную линию от потолка до пола.
- Далее нужно разметить потолок. Эта часть самая сложная. Прикладываем к стенам поочередно угольник и рисуем две пересекающиеся линии. Что тут сложного, спросите вы? А то, что далее нам нужно проверить углы, которые у нас получились. Естественно, у стен будет ровно по 90 градусов. Проверяем внешний угол, который в идеале должен быть таким же. Используем для этого тот же угольник или транспортир. При обнаружении больших перепадов, следует линии перерисовать так, чтобы получилась наименее заметная разница.
Пол можно разметить и после привязки направляющих к стенам и потолку
- Далее берем отвес, и прикладываем его нитью к точке пересечения прямых, чтобы спроецировать ее на пол. Сделать эту работу можно и лазерным уровнем, а вот пузырьковый может обмануть. Поступаем мы только так. Отдельно промерять по угольнику и рулетке нельзя, так как в итоге внешний угол может получиться заваленным.
- Найдя нужную точку, соединяем ее с линиями на стенах.
Шаг 2. Монтаж профиля.
Монтируем профиля
- Ножницами по металлу отрезаем два профиля чуть меньше высоты комнаты, чтобы мы не уперлись в потолок при их установке. Берем в руки перфоратор, выравниваем внешний край профиля по линии на стене и аккуратно начинаем сверлить, стараясь ничего не сдвинуть. Начать следует от потолка, отступив от него сантиметров 50. Затем вставляем в получившееся отверстие дюбель шуруп и закручиваем его.
- Переходим на низ и повторяем процедуру в точности. Убеждаемся, что профиль стоит ровно по линии, после чего начинаем крепить его по всей длине, с шагом в 40-50 см.
- Крепим по два отрезка профиля, как показано на фотографии на пол и потолок.
Совет! Даже самый короткий профиль нужно крепить не менее чем на 2 дюбель-шурупа, чтобы он не вращался.
Лайфхак от мастера
В ситуациях, когда поперечины нужно будет присоединить к направляющим в труднодоступном месте, их установить лучше сразу, а только потом крепить профиль к стене.
Шаг 3. Монтаж угловой стойки.
Монтируем угловую стойку
- Далее нужно закрепить угловую стойку. Сделать это несложно, но стоит помнить, что элемент может искривиться по разным причинам, поэтому перед фиксацией обязательно проверяем его положение по уровню.
- Установленная стойка будет болтаться, так как она практически не закреплена. Начните устанавливать поперечины, и этот эффект постепенно сойдет на нет. Ставятся перемычки с шагом в 60 см. Исключение составляет место установки ревизионного люка – там мы ориентируемся на его положение и размеры, и место стыковки листов гипсокартона.
- Соединяются перекладины при помощи саморезов. С той стороны, где нет возможности вставить профиль, на деталях делаются монтажные язычки, либо же можно пристыковать к угловой стойке еще один профиль, который нужно развернуть ко второй стене.
Перемычки на второй стороне каркаса
Если короб по размерам у вас небольшой, то перемычки можно и не ставить. Их заменит сам гипсокартон, прикрученный с двух сторон. Окантовка ревизионного окна также присоединяется только к гипсокартону.
Шаг 4. Крепление гипсокартона.
Крепим гипсокартон
- На последнем этапе нарезаем гипсокартон на полосы нужной ширины и крепим его к каркасу. Резать проще всего так. Приставляем лист к каркасу и прихватываем его в нескольких точках, приподняв от пола на 5 мм. Берем канцелярский нож и по угловой стойке, как по направляющей, прорезаем слой картона. Надламываем лист и загибаем его. Прорезаем бумагу с другой стороны и убираем лишний кусок.
- Неровности, получившиеся на краю, подчищаем канцелярским ножом или рашпилем.
- Первая сторона, которую мы зашьем, будет та, где будет находиться отверстие под люк. Вырезаем его пилой также по месту, и смело закрываем короб полностью. Саморезы необходимо вкручивать в направляющие профили и перемычки, их шаг составляет 20-25 см. Необходимости при этом следить за точно утопленными в материал шляпками нет, так как плитка сажается на клей, которому не страшны такие мелкие погрешности.
Цены на металлические профили
Профиль металлический
На этом монтаж завершается, остается лишь отделка, про которую вы можете почитать в других статьях на нашем сайте.
Использование короба для сокрытия трубопровода
Видео – Как сделать короб из гипсокартона для труб
Установка короба из пластика
Пластик установить еще проще, чем гипсокартон
ПВХ хорош тем, что не боится воды, также он не требует отделки, кроме закрытия краев. Короб из пластика собирается практически точно также как и гипсокартонный. В принципе, этот материал можно прикрепить к такому же металлическому каркасу.
Однако вместо металла лучше использовать деревянную рейку или брус. Пластик – достаточно хрупкий материал и любой проскользнувший по металлу саморез может повредить его поверхность.
Вот как выглядит деревянный каркас
Давайте быстро разберем процесс сборки, и уточним основные отличия.
- Итак, начинается все с точно такой же разметки – нам нужны ровные линии по стенам, на потолке и полу.
- Далее берем рейку толщиной 25 мм и прибиваем ее к стенам на дюбель-шурупы 6*60 мм.
Внимание! Рейки могут быть поведенными, поэтому подгибайте их по мере необходимости, ориентируясь по разметке.
Крепление рейки к стене дюбель-шурупами
- Эта же рейка монтируется на пол и потолок.
- Устанавливается внешняя стойка из бруса сечением 35*35 мм и больше. Крепится она к рейке при помощи стальных мебельных уголков.
- В местах расположения люка также строим каркас. Если короб больше 37,55 см в ширину, ставим поперечины.
Соединяются детали саморезами и стальными уголками
Тут стоит сделать небольшое отступление. Ширина указана с расчетом того, что может использоваться хороший прочный пластик, который имеет аналогичные габариты. Если вы купили более узкий вариант, то понадобится стыковка, а значит, без перемычек, которые пойдут каждые 50 см, будет не обойтись.
Следующий шаг – установка стартовки
- L-образный профиль или по-простому – стартовка, отрезается по длине короба, прикладывается к рейке и крепится к ней на саморезы или степлером на скобы. При этом деталь прижимается к стенам, чтобы не получалось некрасивых щелей.
Резка ПВХ панели канцелярским ножом
- Затем берется пластиковая панель и отрезается также по длине. Сделать это можно ножовкой с мелким зубом или канцелярским ножом. Для этого уложите панель так, чтобы ненужный конец свешивался над краем плоскости, например, стола или табуретки. Карандашом и угольником сделайте разметку. Прорежьте верхний слой пластика, надломите его и рассеките второй.
- Если края панели ничего закрывать не будет (багеты, плинтуса), оденьте на них стартовый профиль. Вставьте пластик в стартовку на стене и прикрепите к внешней стойке на саморезы. Аналогичным способом установите и вторую сторону, предварительно вырезав отверстие под люк – его облагораживать не надо, так как ревизионные люки имеют свою окантовку, которая спрячет края.
Ассортимент внешних углов под клей
- Далее вам потребуется внешний угловой профиль под клей, как показано на фото выше. Крепить его мы будем на «жидкие гвозди». После установки деталь необходимо притянуть малярным скотчем и оставить высыхать.
Цены на различные виды жидких гвоздей
Жидкие гвозди
На этом работа, собственно, заканчивается. Как видите, ничего сложного нет, достаточно иметь нужный инструмент и знать, как работать с материалами. Также советуем просмотреть прикрепленные к статье видео, там можно увидеть еще одну интересную вариацию пластикового короба.
Узнайте, как установить короб для проводов пластиковый, а также ознакомьтесь с его назначением, видами, размерами, в специальной статье на нашем портале.
Содержание
Оставленные на виду трубы – не лучшее дополнение интерьера ванной комнаты. Для того чтобы помещение имело аккуратный и завершенный вид, коммуникации нужно спрятать. Причем желательно сделать это таким образом, чтобы иметь доступ к местам соединений труб, вентилям, счетчикам и фильтрам. Оптимальным решением этой задачи будет изготовление короба. Рассмотрим, как сделать короб для труб в ванной из пластиковых панелей.
Достоинства пластикового короба
Конструкцию для маскировки труб можно изготовить из пластика или гипсокартона. Каждый из этих вариантов хорош по-своему, однако с точки зрения практичности лидирует пластиковый короб. Он имеет множество неоспоримых достоинств:
- Возможность быстрой разборки без повреждения материала. Это свойство конструкции из пластика особенно актуально для труб, состыкованных при помощи фитингов и резьбовых соединений, которые не застрахованы от протечек. После ликвидации поломки или планового технического обслуживания труб короб легко собирается обратно.
- Отсутствие необходимости дальнейшей отделки. Пластиковые панели сами по себе уже являются финишным декоративным материалом, в отличие от гипсокартона, который требует конечной обработки.
- Устойчивость к деформациям и легкость ремонта. Пластик, используемый для изготовления панелей, прочен и гибок, поэтому вероятность его повредить ниже, чем у плитки, которую можно случайно разбить. Даже если одна панель повреждена, ее легко заменить новой без ущерба для всей конструкции.
- Влагостойкость. ПВХ не боится воды, не гниет, с коробом ничего не случится, даже если он будет установлен вплотную к ванне или же будет мокнуть из-за конденсата, образующегося на трубах.
- Простота установки. Монтаж короба займет всего несколько часов, не потребует использования дорогостоящих или специфических инструментов.
- Доступная цена. Пластиковые панели для ванных комнат – один из самых недорогих отделочных материалов.
- Вместительность и компактность. Благодаря небольшой толщине панелей пластиковая конструкция очень вместительна и не займет много лишнего пространства в ванной, что особенно важно для небольшого помещения.
Пластиковый короб очень практичен: его можно разбирать и собирать необходимое количество раз.
Подготовительные работы
Прежде чем приступить к сборке короба, нужно провести несколько предварительных мероприятий.
- Обследуйте все трубы, которые будут скрыты. Устраните дефекты, пока коммуникации находятся на виду. Если попутно монтируется новый трубопровод, постарайтесь свести количество соединений к минимуму.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Компактный сифон для раковины: плоские и короткие модели
- Решите, какой вид будет иметь короб в ванной. Он может скрыть только малый участок, где проходят трубы, или занять достаточно большую площадь. Преимущество первого варианта – в экономии материала и отсутствии необходимости жертвовать свободным пространством. При выборе более объемной модификации дополнительное место внутри конструкции можно приспособить под хранение вещей.
Совет: если вы собираетесь выложить стены плиткой, то удобнее будет сначала сделать короб. Он скроет часть перекрытия, и в этом месте класть плитку не придется.
- Проведите необходимые измерения и сделайте чертеж короба. На этом этапе предусмотрите такие важные дополнительные элементы, как лючки для доступа к счетчикам, вентилям и ненадежным соединениям.
- Рассчитайте количество необходимого материала с небольшим запасом.
Удобнее будет произвести стыковку панелей по горизонтали. При вертикальном варианте для обеспечения жесткости конструкции придется монтировать дополнительные поперечные планки каркаса через каждые 40 см.
Необходимые материалы
Для изготовления пластикового короба понадобятся:
- металлические профили для каркаса типа UD и CD;
- полимерные панели;
- силиконовый герметик;
- плинтуса из ПВХ для маскировки стыков;
- ревизионные люxки-дверцы;
- саморезы;
- острый строительный нож.
Делаем каркас короба
При монтаже каркаса конструкции придерживайтесь следующей инструкции.
- На стенах, прилегающих к углу, установите направляющие (профили UD), которые зададут размеры короба. Не забывайте пользоваться уровнем. Для крепления несущих профилей к стене применяйте еврошурупы и дюбели. Если поверхность облицована кафелем, можно взять саморезы по металлу длиной 2,5 сантиметра и диаметром 3,5 миллиметра. Они закручиваются в швы между плиткой.
Совет: Для экономии места в ванной комнате устанавливайте профили поближе к трубам. Минимальное расстояние – 3 сантиметра.
- В случае если трубы идут горизонтально, разместите профиль параллельно полу и закрепите на нем.
- Начните формировать наружный угол. Из двух профилей UD скрутите угловую стойку. Направьте их полки в разные стороны под прямым углом и соедините небольшими шурупами – «блошками».
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как своими руками сделать гидроизоляцию пола и стен в ванной комнате
- Разрежьте несущий профиль CD на части, длина которых будет соответствовать габаритам конструкции. На стене закрепите угловое ребро жесткости. Готовые куски профиля вставьте одним концом в установленную на первом этапе направляющую, другим – в ребро жесткости. Таким образом, обе части угла оказываются соединенными с профилем.
- Через каждые 50 сантиметров добавьте перемычки, которые необходимы для последующего крепления панелей из ПВХ.
- Второй угловой профиль крепится аналогичным способом на другую стену.
Обшиваем каркас ПВХ-панелями
После того как готова несущая конструкция, можно приступать в ее обшивке. Делать это нужно в такой последовательности:
- Установите стартовый профиль. Осторожно, избегая деформации, закрепите его с помощью «блошек» на установленной направляющей.
- Отмерьте полосу пластиковой панели нужной длины, отрежьте ее острым ножом.
- Зафиксируйте одну панель в стартовом профиле, вторую прикрепите к угловому профилю и установите его к другой плоскости короба. Для соединения используйте все те же «блошки», или «клопы».
- Аналогичным образом соберите вторую сторону короба. На последней пластиковой панели зафиксируйте стартовый профиль, затем закрепите ее. Если сделать это с помощью силикона, то можно обеспечите себе простоту демонтажа в будущем при возникновении экстренной ситуации.
- Прорежьте ревизионные отверстия в тех местах, где нужен беспрепятственный доступ к важным элементам трубопровода: кранам, счетчикам и стыкам. С помощью силиконового герметика закрепите в отверстиях специальные лючки.
- Последним этапом будет установка пластиковых плинтусов в местах стыковки панелей друг с другом, а также с полом, стенами и потолком.
Короб для труб в ванной готов. При правильно подобранной расцветке панелей он смотрится аккуратно и гармонично даже в сочетании с плиточной отделкой.
Любой дом или квартиру сложно представить без отопительного оборудования. Радиаторы и трубы подходящие к радиатору стали повседневным атрибутом любого помещения. Существует вариант создания в помещении теплого пола, но этот вариант из-за своей себестоимости еще не принял повсеместного распространение.
Зачем прятать трубы отопления?
Для успешного сохранения общего дизайна комнаты или всего дома в целом, дизайнеры стараются «спрятать» радиаторы и подходящие к ним трубы.
На дизайнерских сайтах вы можете увидеть фотографии, на которых показаны как при помощи коробов и экранов люди смогли скрыть трубы отопления и сами радиаторы.
Существует несколько вариантов, при помощи которых можно скрыть имеющие трубы и радиаторы. «>»>»>»>»>»>»>»>»>
Не стоит забывать и о том, что в случае возможного протекания будет крайне сложно произвести замену или ремонт аварийного участка.
Маскирование отопительной системы при помощи мебели. Данный вариант распространен на кухне. При помощи кухонного гарнитура люди скрывают от посторонних глаз систему отопления и газовые трубы, подходящие к плите.
Но иногда встречаются варианты, что такой способ скрытия системы отопления присутствует и в других комнатах. «>»>»>»>»>»>»>»>»>
При желании всегда можно самостоятельно изготовить короб или экран для системы отопления из подручных материалов.
Самостоятельное изготовление коробов и экранов
В строительных магазинах присутствует огромное количество готовых изделий, с помощью которых вы можете скрыть трубы и радиаторы.
Ценовой диапазон весьма широк. От самого дешевого пластикового варианта до эксклюзивных вариантов декора, которые смогут подойти вашему интерьеру. «>»>»>»>»>»>»>»>»>
Распространенные материалы
Самыми распространенными материалами можно считать следующие виды: Кирпич. Данный материал считает самым сложным в исполнении. Для его осуществления придется потратить много времени и сил. Себестоимость таких работ может сказаться на семейном бюджете.
Гипсокартон. На сегодняшнее время этот вариант является одним из самых распространенных вариантов при скрытии труб и радиаторов.
Пластиковая вагонка. Тоже распространенный вариант, с помощью которого можно создать атмосферу законченного дизайна помещения.
Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)Натуральное дерево. Экологичный вариант, который может стать украшение вашей комнаты и отлично вписаться в существующий дизайн и радовать своим видом.
Обычно делается на заказ специалистами, но при умелом пользовании инструментом можно создать собственное неповторимое произведение.
В магазинах можно встретить уже готовые пластиковые короба для труб отопления. Существует большое разнообразие различных цветов и оттенок.
Вы всегда сможете подобрать цветовую гамму, которая удобно и красиво впишется в вашу комнату. Монтаж таких коробов занимает немного времени, и под силу любому человеку.
Если ваши трубы отопления имеют малый диаметр, и находятся рядом с полом, вы можете воспользоваться плинтус коробом, который сможет скрыть ваши трубы отопления. Монтаж таких плинтусов довольно прост и доступен любому желающему.
В последнее время получили широкое распространение металлические перфорированные короба для труб отопления. Они представляют собой П-образную или Г-образную конструкцию, которая крепиться к стене закрывая собой трубы отопления. Существует большое разнообразие различных видов перфорирования. В отличие от сплошных пластиковых или деревянных конструкций они намного успешнее выполняют свои функции по обогреванию помещения. Присутствует большое разнообразие различных цветов и оттенков, которые смогут либо выделить, либо скрыть перфорированный профиль в общем интерьере комнаты или квартиры. Как мы видим, существует огромное количество вариантов, которые помогут вам скрыть от взгляда трубы отопления. Вы всегда сможете подобрать и купить вариант, который вас устраивает.
В зависимости от материала вы всегда сможете подобрать короб для труб отопления по той цене, которую вы можете себе позволить в данный момент.
Не стоит забывать, что проведение работ по установке короба для труб отопления необходимо подобрать экран для радиатора, который будет составлять одно целое вместе с коробами для труб.

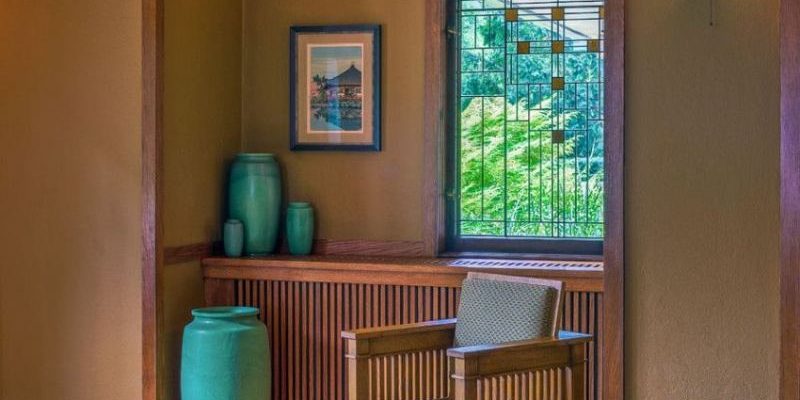

Фото коробов для труб отопления
- https://vseotrube.ru/otoplenie/dekorativnyj-korob
- https://nastroike.com/stroitelnie-kommunikacii/912-plastikovyj-korob-dlya-trub-v-tualete-i-vannoj-preimushchestva-i-nedostatki-montazh
- https://remont-book.com/korob-dlya-trub-v-vannoj/
- https://mr-build.ru/konstruktsii/kak-sdelat-plastikovyj-korob-dlya-trub-v-vannoj.html
- https://otopleniehouse.ru/koroba-dlya-trub-otopleniya/
