Как стравить воздух через кран маевского

По трубопроводам и приборам водяного отопления всегда путешествует воздух в разном количестве. Он остается в магистралях при заполнении системы, проникает сквозь стенки полимерных труб и выделяется из теплоносителя (вода содержит кислород в растворенном виде). Удаление образующихся пузырей – задача, которую решает важный элемент схемы — воздухоотводчик. Дальше мы рассмотрим типы клапанов для сброса воздуха и поясним, где их нужно устанавливать.

Разновидности воздушных клапанов

Пузырьки воздуха, содержащиеся в теплоносителе, имеют свойство скапливаться в определенных местах отопительной сети и внутри радиаторов. Образовавшийся пузырь продолжает подпитываться новыми порциями кислорода и перерастает в воздушную пробку, блокирующую движение нагретой воды на данном участке. В результате близлежащие батареи либо секции радиатора остывают.

Для спуска воздуха из системы отопления применяется 2 вида клапанов:

• ручной кран Маевского;
• автоматический воздухоотводчик поплавкового типа.

Историческая справка. Во времена СССР подобные воздухоотделители не использовались. В частных домах эксплуатировались схемы открытого типа, где воздух уходил через расширительный бак. Централизованные тепловые сети многоквартирных домов оснащались воздухосборниками и спускными кранами, устанавливаемыми в высших точках, а иногда – в батареях.

Как работает спускной кран

Устройство показанного на чертеже вентиля Маевского понять несложно. В торце латунного корпуса с наружным резьбовым присоединением ½” (Ду 15) либо ¾” (Ду 20) проделано отверстие Ø2 мм, чье сечение перекрывает винт с конусным наконечником. Сбоку в корпусе проделано отверстие малого диаметра, предназначенное для выпуска воздуха.

Примечание. Модернизированный воздуховыпускной клапан снабжается поворотной пластиковой вставкой, внутри которой выполнен отводной канал. Удобство в том, что положение сбросного отверстия можно регулировать поворотом пластмассовой шайбы.

Механический «воздушник» работает следующим образом:

1. В режиме эксплуатации отопления запорный винт закручен и конус герметично перекрывает отверстие.
2. Когда нужно выпустить воздушную пробку, винт откручивается на 1—2 оборота. Под давлением теплоносителя воздух проходит сквозь отверстие диаметром 2 мм, попадает в выпускной канал и движется по нему наружу.
3. Сначала из отверстия вырывается чистый воздух, потом вперемешку с водой. Винт закручивается после того, как из канала пойдет плотная струя теплоносителя.

Воздушный кран Маевского с ручным приводом – безотказное средство для спуска газов из трубопроводов и радиаторов отопления. Секрет надежности – отсутствие движущихся деталей, могущих засориться, износиться либо заржаветь. Как правило, вентиль используется в качестве радиаторного воздухоотводчика.

Ручные воздушные клапаны отопления делятся на разновидности по способу откручивания винта:

• с помощью пластиковой либо металлической рукоятки;
• традиционный вариант – шлиц под плоскую отвертку;
• винт с четырехгранной головкой, чтобы пользоваться специальным ключом.

Что такое кран Маевского и как он функционирует, наглядно показано на видео от мастера – сантехника:

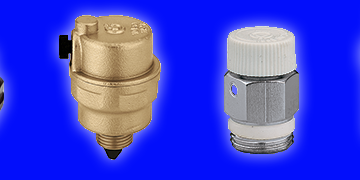

Принцип работы автоматического воздухоотводчика

Нетрудно догадаться, что клапан сброса воздуха данного типа действует без вмешательства человека. Элемент представляет собой вертикальный бочонок из латуни с резьбовым присоединением G ½ “ (DN 15), куда помещен пластмассовый поплавок. Последний связан рычагом с подпружиненным клапаном для сброса воздуха, вмонтированным в крышку.

Для справки. Автоматизированные воздухоотводчики (в просторечии – автовоздушники, спускники или сбросники) выпускаются с двумя видами присоединительной наружной резьбы — ½ “ и 3/8 “. Но на постсоветском пространстве обычно используются изделия с полудюймовой резьбой, 3/8 встречается крайне редко.

Принцип действия автоматического воздухоотводчика следующий:

1. В рабочем режиме камера внутри корпуса заполнена водой, прижимающей поплавок кверху. Подпружиненный воздушный клапан закрыт.
2. По мере накопления воздуха в верхней зоне камеры уровень теплоносителя снижается и поплавок начинает опускаться.
3. Когда уровень упадет до критического значения, вес поплавка преодолеет упругость пружины и клапан откроется, начнется стравливание воздуха наружу.
4. Благодаря избыточному давлению в системе отопления вода вытеснит весь воздух из камеры устройства, займет его место и снова поднимет поплавок. Клапан закроется.

При заполнении трубопроводной сети теплоносителем удаление воздуха происходит непрерывно, пока поплавок лежит на дне резервуара. Как только вода наполнит камеру, пружина перекроет клапан и стравливание прекратится. Заметьте, что часть воздушной смеси останется внутри корпуса под самой крышкой, что никак не скажется на нормальной работе отопления.

По исполнению воздухоотводчики – автоматы бывают с прямым и угловым присоединением. Одни производители выводят сброс вертикально вверх, другие – в сторону, из бокового «носика» с жиклером. С точки зрения рядового домовладельца, эти различия большого значения не имеют, а вот мастеру – сантехнику скажут о многом.

Пример. Практика показывает, что автоматический клапан с боковым выходом работает надежнее, чем с вертикальным выпуском. И наоборот, изделие с угловым штуцером хуже собирает воздушные пузырьки, чем конструкция с нижним прямым подключением.

Устройство автоматических воздухоотводчиков постоянно совершенствуется. Ведущие производители деталей отопительных систем наделяют свои изделия дополнительными функциями:

1. Защита от гидроударов с помощью отражающей пластины (ставится на входе в камеру).
2. Эффективное улавливание мелких пузырьков достигается в проточной конструкции с двумя горизонтальными штуцерами для подключения к сети. Нижнюю зону увеличенного объема резервуара занимает специальный наполнитель, который останавливает движущиеся пузырьки воздуха и собирает их в камере.


3. Возможность снять воздухосбрасыватель с целью обслуживания, не опорожняя трубы. Достигается за счет установки автоматического отсекающего крана с пружиной на входном штуцере. Когда сантехник выкручивает элемент, пружина выпрямляется и шайба с уплотнительным кольцом закрывает проход, как показано выше на схеме.
4. Встраивание мини-клапана в радиаторную заглушку (смотри фото).


Лирическое отступление. Домовладельцы и некоторые «специалисты» по незнанию обзывают поплавковый воздухоотводчик автоматическим краном Маевского, что в корне неправильно. Изобретатель Маевский в 30-х годах прошлого столетия предложил конструкцию ручного крана, но к «автомату» он отношения не имеет.

Где ставятся клапаны спуска воздуха

В любой системе водяного отопления есть места, где установка воздухоотводчиков обязательна. Если говорить о кранах Маевского, то их нужно ставить на все батареи, дабы стравливать собирающийся воздух. Точное место – в пробке верхнего угла, отдаленного от точки подключения подающей магистрали к прибору. Воздушный пузырь образуется именно там.

Автоматический воздушный клапан необходимо устанавливать строго вертикально в следующих точках сети отопления:

• в группе безопасности котла, присоединенного к системе закрытого типа;
• на обоих коллекторах теплого пола;
• если самой высокой точкой является трубопровод, а не радиатор, то в него врезается поплавковый воздухоотводчик;
• в буферную емкость и бойлер косвенного нагрева, если это предусмотрено конструкцией;
• на змеевик полотенцесушителя;
• в общую распределительную гребенку сложной и разветвленной системы (на оба коллектора);
• на гидравлический разделитель контуров (гидрострелку).

Кроме указанных точек, воздухосбрасыватели ставятся в проблемных местах тепловой сети, где в силу сложных условий прокладки трубы образуют П-образные петли, повернутые кверху. Например, магистраль обходит дверной проем либо лестничный марш поверху, а затем снова опускается вниз. В подобных компенсаторах воздушные пробки образуются с вероятностью 100%, поэтому там нужен воздухоотводчик, лучше – автоматический.

Совет. Никогда не врезайте кран Маевского напрямую в трубопровод, поскольку пузырьки пройдут мимо него вместе с потоком теплоносителя и клапан окажется бесполезным. Для правильной работы ручному «спускнику» нужна камера для сбора воздуха (у «автомата» есть собственная). Сделайте врезку в магистраль вертикальной трубой, которая послужит воздухосборником, а сверху установите кран.

Если при заполнении тепловой сети водой вы не желаете бегать между радиаторами с отверткой, поставьте вместо вентилей Маевского автоматические угловые воздухоотводчики. Данный вариант подойдет и жильцам квартир, обогреваемых централизованно: в чугунных батареях частенько возникают воздушные пробки, а удалить их оттуда нет возможности.

Еще совет. Чтобы колба углового воздухосбрасывателя не торчала на виду и не цеплялась за шторы, возьмите мини-модель клапана, встроенного в радиаторную крышку.

Вместо заключения – советы по выбору

Первая и главная рекомендация – не покупать автоматические «воздушники» китайского производства. Последствия подобной экономии хорошо известны мастерам по отоплению:

• вместе с воздухом изделие пропускает теплоноситель, отчего на корпусе и полу возникают потеки, а в системе падает давление;
• некачественный воздухоотводчик может заклинить и не сработать;
• внутренности элемента довольно быстро приходят в негодность под воздействием теплоносителя.

С кранами Маевского ситуация не столь плачевна по одной причине – там нечему ломаться. С другой стороны, изделие не относится к сложному отопительному оборудованию и его цена вполне доступна даже у именитых брендов. Например, производители Icma, Caleffi и Valtec предлагают достойную продукцию средней ценовой категории. Также надежностью славятся «автоматы» от бренда Spirotech, изображенные на картинке.

Теперь дадим ряд советов по выбору клапанов для спуска воздуха:

1. Кран Маевского лучше брать с ручкой, дабы не возиться с отвертками и ключами. Крутить ее удобно и в труднодоступных местах, когда радиатор прячется в нише.
2. Если в квартире либо частном доме проживают маленькие дети, ставьте ручной кран под отвертку. Ребенок может добраться до рукоятки, открыть вентиль и ошпариться теплоносителем.
3. По возможности берите автоматический клапан с отсекающим краном. Он позволит в любой момент снять деталь с целью ремонта или замены.
4. Анодированное покрытие корпуса особой роли при эксплуатации не играет. Оно защищает металл от окисления.
5. Приветствуется наличие дополнительных функций, улучшающих работу отопления. Если ваш бюджет позволяет, возьмите воздухоотводчик, улавливающий пузырьки.


Примечание. В продаже встречается комбинированная запорная арматура и оборудование, оснащенное клапаном сброса. Сюда относятся циркуляционные насосы, балансировочные вентили и разнообразные краны. На подобных изделиях не стоит заострять внимание, лучше купить и установить каждую деталь схемы отдельно.

Поплавковые модели воздухоотводчиков рассчитаны на определенное давление срабатывания и температуру теплоносителя. В качестве примера мы предлагаем рассмотреть таблицу технических характеристик от итальянского бренда Caleffi и убедиться, что для монтажа в частном доме сгодятся 2 варианта – линейка изделий MINICAL и VALCAL (давление эффективного срабатывания – 2.5 и 4 Бар соответственно).

Для установки в квартире, подключенной к централизованному теплоснабжению, следует взять модель ROBOCAL, рассчитанную на работу при давлении 6 Бар. Другие добросовестные производители предоставляют похожие таблицы с характеристиками, по которым вы сможете подобрать автоматический «воздушник».

Почему батареи могут плохо греть? Основной причиной недостаточного прогрева радиаторов является появление в них воздуха. Именно для этого, более восьмидесяти лет назад, и было придумано специальное приспособление для вывода воздуха из батарей и труб отопления — кран Маевского (или клапан Маевского).

Содержание

Почему появляется воздух в системе отопления.

1. Отсутствие полной герметичности системы
2. Во время возникновения коррозии
3. При образовании утечек
4. Попадание воздуха при работе насоса
5. Некачественная сборка всей системы отопления

Принцип работы крана Маевского

Кран Маевского — это запорно регулирующая арматура, выполняющая функции воздухоотводчика в отопительных приборах. При его изготовлении чаще всего используется латунь. Кран представляет собой устройство с отверстием для выхода воздуха и вкручиваемым в него винтом. Для герметичности крана при монтаже в отопительную систему на него надевается специальное уплотнительное кольцо.

Управление клапаном  производится вручную, посредством регулировочного винта. Регулировку можно произвести обычными отвёртками или специальным ключом.

Принцип работы крана Маевского прост: при выкручивании винта воздух, находящийся в системе, через образовавшийся зазор, стравливается под давлением самой системы.

Клапан Маевского может быть установлен в системы с давлением не выше 1,6 Мпа. Не рекомендуется его установка в системы, в которых возможны гидравлические удары (повышена вероятность возникновения течи)

Помимо простого названия существует и более сложное — радиаторный игольчатый воздушный клапан. Устанавливается кран обычно на радиаторы в пробки-заглушки, имеющие специальные отверстия с резьбой. Либо его монтируют в самых высоких точках отопительной системы.

Различают два типа клапана Маевского: ручной и автоматический.

Автоматический кран Маевского

Главный недостаток автоматического крана — его лёгкая засоряемость. Поэтому не рекомендуется его использование в централизованных системах отопления. Принцип его работы не сложен. Регулировка происходит благодаря поплавку, который открывает клапан Маевского при возникновении в системе воздуха.

Ручной кран Маевского

Установка крана Маевского.

Для установки клапана вам потребуются некоторые инструменты: гаечный ключ, фум-лента, радиаторная пробка.

Главное правило при монтаже крана  — он должен устанавливаться в верхнюю пробку радиатора, противоположно стороне поступления теплоносителя.

Последовательность выполнения работ:

1. В начале работе необходимо закрыть все вентили батареи и слить всю оставшуюся воду. Желательно производить установку крана летом.
2. Выкручиваем из радиатора глухую пробку и устанавливаем новую, под кран. На новой пробке обязательно должно быть уплотнение. Дополнительную герметичность можно добавить фум-лентой, намотанной на резьбу.
3. Вкручиваем клапан Маевского, с обязательным наличием уплотнительного кольца.

В процессе проведения монтажных работ следует обратить внимание на наиболее частые ошибки:

• Установку крана Маевского желательно произвести наискосок вниз от стены, что бы избежать забрызгивания стены.
• При регулировке винта следует быть аккуратным, что бы не выкрутить его полностью. До полутора оборотов будет достаточно.
• При установке клапана в старой чугунной батарее — будет лучшим выходом целиком заменить пробку.

Так же клапан Маевского можно установить на полотенцесушитель в ванной.

Как спустить воздух с батареи отопления краном Маевского

Перед стравливанием воздуха, под кран Маевского лучше поставить какую-то ёмкость (таз или ведро), а сам кран чем-нибудь накрыть. (при стравливании воздуха под давлением могут вылетать брызги воды).

1. Направьте отверстие, находящееся на корпусе крана, в таз или другую приготовленную емкость. Важно как можно ближе поднести емкость к крану, во избежание брызг на стены и пол.
2. Специальным ключем для крана Маевского либо плоской отверткой начните против часовой стрелки откручивать запорный винт на корпусе клапана. Важно: поворачивайте ключ очень плавно
3. С шипением и характерным звуком начнет выходить воздух.
4. Держите кран в открытом положении до тех пор пока весь воздух не выйдет и вода не польется неприрывно тоненькой струйкой.
5. По часовой стрелке плавно закройте кран ключем.

Как спустить воздух без крана Маевского

Как поступить если  на батарее просто отсутствует такой кран? Вероятнее всего у вас стоят старые чугунные батареи. А на них раньше монтировали простую заглушку, закрученную на лен. И вероятнее всего она уже покрыта несколькими слоями краски. Удалять ее сложно и в некоторых случаях обратно вы ее не установите.

Но если это единственный вариант как стравить воздух из системы то приготовьте разводной ключ, наждачную бумагу, растворитель и тазик, так же застелите поверхность около батареи тряпками или ветошью.

1. Зачистите наждачной бумагой место соединения заглушки.
2. Нанесите небольшое количество растворителя на место соединения, спустя 10-20 минут зачистите отошедший слой краски острым предметом
3. Далее разводным ключом против часовой стрелки начните откручивать заглушку.
4. Если все сделано правильно то Вы услышите характерный звук стравливаемого воздуха.
5. По мере затихания звука из соединения начнет сочиться вода, тут и пригодится тазик и тряпки.
6. Как только звук прекратится, закручивайте заглушку обратно по часовой стрелке.
7. Для большей надежности можете место соединения немного закрасить.

Выбираем клапан Маевского. Преимущества и недостатки.

Оглавление

Как правильно спустить воздух из батареи

Стравливанием воздуха нужно заниматься сразу, как только проявится одна из перечисленных причин. Однако выявить их можно только на протяжении сезона, когда работает отопление.

Завоздушивание легко выявить в период работы отопления

Важно знать, что воздух образуется внутри системы даже тогда, когда она не работает. Многие этому нюансу не уделяют внимание, а зря. Кислород внутри батареи и металлических труб способствует образованию коррозии. Куски ржавчины отваливаются, образуются засоры. Чтобы продлить срок эксплуатации системы, воздух в батареях отопления в квартире стравливают даже летом.

В этот период чаще всего происходит завоздушивание по следующим причинам:

1. Летний период отводится для ремонта отопления. Сантехники обслуживающей организации меняют вентили, прогнившие трубы. Чтобы отремонтировать отдельный участок, воду сбрасывают со всего стояка.
2. Владельцы квартир летом самостоятельно занимаются ремонтом своего отопления. Из-за отсутствия возможности отключения контура от централизованной системы, воду аналогично сбрасывают со всего стояка. В некоторых случаях сливают со всего многоэтажного дома.
3. Если запорная арматура на входе в многоквартирный дом была перекрыта, по законам физики объем теплоносителя уменьшился. После открывания задвижек подающаяся под давлением вода всасывает воздух и заполняет им стояки.
4. Часто на летний период слесаря преднамеренно сбрасывают давление со стояков, чтобы избежать в будущем лишней работы. Дело в том, что чугунные старые батареи после остановки отопления иногда начинают течь на местах соединения секций, если они длительное время стоят под высоким давлением холодного теплоносителя. Слесарям проще сбросить давление, чем менять множество прокладок, выполняя сложную разборку секций.

Установка крана не позволяет использовать воду не по назначению

Профилактические мероприятия

Безусловно, знать, как правильно стравливать воздух из батареи, необходимо. Но гораздо лучше, чтобы завоздушивание системы происходило как можно реже. Для предупреждения возникновения данной проблемы, нужно установить воздухоотводчик.

Воздухосборники для отопительных систем бывают двух видов:

• ручными – кран Маевского;
• поплавковыми – автоматическими.

Каждое из этих устройств можно устанавливать в любом месте, где имеется опасность возникновения воздушной пробки. У крана Маевского традиционная конфигурация, а автовоздушники могут быть в угловом или прямом исполнении.

Конструкция устройства

Воздухоотводное устройство приводит в движение запорный винт. Последний управляется отверткой или вручную, что зависит от конкретной модели. В современном исполнении на кран уже устанавливается специальный ключ, поэтому пользоваться устройством стало проще.

Преимущества установки крана Маевского:

• повышение коэффициента полезного действия отопительной сети;
• упрощение обслуживания радиаторов;
• доступная стоимость самого узла.

Но у такого крана, несмотря на перечисленные преимущества, есть и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, то часто при процессе эксплуатации в кране возникают засоры.

В зависимости от исполнения, различают три вида крана:

• радиаторный — предназначен для отопительных приборов;
• традиционный — устанавливается повсеместно, оснащен наружной резьбой;
• комплектный — представляет собой шаровой кран с КМ.

По способу откручивания бывают такие устройства:

• под отвертку;
• под ключ четырех- или шестигранный;
• с ручкой, для которых не нужен инструмент.

Предлагаем ознакомиться  Материалы используемые для изготовления водосточных желобов

Для изготовления используют также различные материалы и их сочетание. Бывают КМ:

• стальные;
• латунные;
• чугунные;
• из нержавеющей стали;
• пластиковые.

Чаще всего узел производят из латуни, устойчивой к коррозии, которая угрожает материалам из-за неблагоприятных условий эксплуатации. Часто недобросовестные продавцы выдают за латунь дешевый силумиан. Но этот материал ненадежный, изделия из него быстро выходят из строя.

Автоматический КМ

Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.

Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.

Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.

Размещение воздухоотводящих кранов Маевского при обеих вариантах схемы

Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.

Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.

Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана.

При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Гидроудар в системе отопления

При выборе крана учитывают место его размещения, конструкцию самой отопительной системы.

Универсальными являются ручные модели кранов. При их покупке необходимо учитывать расстояние от трубы, на которую устанавливается клапан, до стены. Дистанцию оставляют такой, чтобы можно было использовать инструмент, особенно если для этого потребуется отвертка, пассатижи.

Автоматы не очень подходят для централизованных систем отопления. Там чистота теплоносителя вызывает вопросы, поэтому узел часто забивается. Не очень годятся такие модели и для радиаторов из чугуна. В последнем случае лучше себя зарекомендовали ручные модели в латунном корпусе. Их можно использовать и в системах парового отопления.

Зато АКМ удобны в тесных помещениях и местах с затрудненным доступом. Их также применяют в системах «теплый пол», поскольку выявить формирование воздушной пробки сложно.

При покупке обращают внимание на параметры резьбы. Следует также выяснить тип посадочного гнезда на радиаторе. В продаже производители предлагают модели КМ, снабженные ручкой с боковым выпускным отверстием, которые бывают более удобны, чем расположенные традиционным способом.

Также при выборе узла учитывают такие характеристики:

• допустимое давление;
• рабочая температура.

3 Как убрать воздух из двухконтурной разводки

Чтобы убрать затор из вам нужно заранее, еще на этапе монтажа, вкрутить в радиатор кран Маевского. Этот вентиль предназначается именно для удаления воздуха из нагревателей. И без него убрать пробку будет крайне затруднительно.

Воздух из радиатора спускается с помощью крана Маевского

Ну а сам процесс спуска затора из системы отопления выглядит следующим образом:

1. 1. Открываем вентиль на подаче воды из водопровода в отопление.
2. 2. Ставим под каждым сливом ведерко на 5 литров.
3. 3. Открываем все краны Маевского.
4. 4. Ждем, пока из сливов не пойдет только вода.
5. 5. Закрываем краны, перекрываем вентиль и выливаем воду из ведерок.

Напор воды из водопровода убирает пробку, выталкивая ее сквозь открытый кран Маевского. И если между сливом и воздушным пузырем находится немного жидкости, то она просто стечет в подставленное ведро. Ну а после того как из слива пойдет только вода, его можно закрыть и отключить подачу из водопровода.

Включать котел или насос в этом случае не нужно. Необходимое давление генерирует сам водопровод. Причем в закрытых контурах, перед открытием вентиля на линии подачи жидкости из водопровода, нужно спустить ниппель расширительного бачка, сбросив давление в трубах и нагревателях.

Заполнение отопительного контура теплоносителем

О появлении внутри радиаторов воздуха не возникает вопросов, когда элементы отопления только что установлены новые или подвергались капитальному ремонту. Сложнее выяснить, откуда берутся воздушные пробки во время интенсивной эксплуатации системы. Причиной тому часто являются допущенные ошибки монтажа или эксплуатации.

Если охватить все случаи возникновения проблемы, то воздух в отоплении появляется по следующим причинам:

• у самотечной системы не соблюден уклон труб;
• батарея выставлена на кронштейны не по уровню со строгой горизонтальностью;
• заливка воды в систему отопления выполнена неправильно;
• разгерметизация узлов, плохое соединение некоторых элементов отопления;
• отсутствие автоматики для стравливания воздуха или ее поломка;
• проведение мелкого ремонта отдельного узла, вследствие чего произошла разгерметизация системы;
• скопление большого количества ржавчины внутри секций батарей;
• заливка в автономное отопление новой порции воды, содержащей большую примесь воздуха.

Нарушение горизонтальности батареи приведет к ее частому завоздушиванию

Именно по какой причине появился внутри батареи воздух выяснить сложно. Однако, зная их, стоит заранее принять меры, направленные на снижение вероятности завоздушивания отопления.

Полностью на 100% исключить образование воздушных пробок невозможно даже в современном отоплении. А вот уменьшить вероятность их образования можно, если соблюдать ряд правил.

Для чугунных батарей заводы выпускают готовые заглушки под воздухоотводящие краны

Выпускное отверстие крана направляют слегка вниз. Это облегчает сбор воды, которая должна потечь из крана.

При установке устройства на отопительные трубы из пластика потребуется фитинг.

Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.

Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение — признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.

В чугунном радиаторе в пробке-заглушке нет посадочного отверстия под стандартный клапан. Есть умельцы, которые пытаются установить кран для выведения воздушной пробки просверлив и нарезав резьбу на чугунной заглушке. Но это конструкция может быть сорвана при таком явлении, как гидроудар при повышении давления.

Если в теплоносителе имеются твердые частицы различного мусора, то непосредственно перед краном необходимо установление механического стандартного фильтра для отведения воды.

Данное явление в системе отопления можно выявить только в начале нового отопительного сезона, при пуске тепла в дома, тогда обнаруживается, что радиаторы квартир нижних этажей холодные или теплые только в нижней части, а в верхней совершенно холодные.

WD-40 поможет открыть кран, который долго не эксплуатировался

Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.

Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.

Разберем как же использовать кран Маевского в работе. Для начала поставить под радиатор какую-нибудь емкость и приготовить сухую тряпку. С использованием специального ключа или простой отверткой  повернуть запорный винт. При этом поворачивать нужно против часовой стрелки и на половину оборота. Воздух начнет выходить, а затем пойдет вода. Нужно дождаться момента, когда жидкость будет течь не прерываясь. После этого винт закрутить.

Случай, когда воздух был удален, а радиатор остался холодным, свидетельствует о засорении системы.

Для того, что бы почистить засоренную батарею, нужно обратиться за помощью к сантехнику.

На заметку:  Если система отопления с насосом, работающим по принципу принудительной циркуляции, то его будет нужно выключить минут за 10 до спускания воздушной пробки. В случае включенного насоса поток воды будет разносить воздух по системе и он не будет накапливаться в верхней части батареи.

Если произошёл засор отверстия крана Маевского, его можно попробовать самостоятельно почистить острым предметом. Также при долгом не использовании крана, регулировочный винт будет трудно вращаться из-за возможных коррозионных образований. При возникновении такой проблемы пользуются таким средством, как спрей-смазка  WD-40. Оно очень быстро действует и помогает легко открутить винт.

Также в конце отопительного  периода следует смазать винт. При этом не будет разрушения резьбы под воздействием теплоносителя.

Если возникла необходимость заменить кран Маевского нужно использовать два разводных ключа. Один ключ придерживает пробку радиатора, а второй выкручивает кран. Если это не соблюдать, то при выкручивании крана возможно ослабление пробки, что приведет к не герметичности.

Расширительный бак

Разработаны устройства, которые могут заменить кран Маевского.

Таблица 1. Аналоги крана

Название устройства	Особенности
Водоразборные краны	Устройство по конструкции и применению значительно отличается от крана Маевского. Через водоразборные краны систему заполняют водой и опустошают. Начальный кран служит для подачи воды, конечный — для ее удаления из сети.
Вертикальный отвод с пустым расширительным баком	Такое устройство устанавливают, когда не используется насос. Расширительные баки представляют собой емкость, которая предназначена для перетекания туда избытка воды, образующегося при расширении теплоносителя вследствие нагревания. Расширительные баки бывают открытыми и закрытыми.

Некоторые мастера с опытом в обслуживании систем отопления, и вовсе обходятся без воздухоотводов. Они устраняют образовавшиеся газовые пробки через резьбу верхнего присоединения. Однако проведение таких работ занимает некоторое время и требует освоения профессиональных навыков.

Нужен ли воздухоотводчик в системе отопления либо без него можно обойтись? Понять это можно, исследовав сеть. Если очевидно, что кислород собирается и не может выйти наружу, кран придется устанавливать.

</figcaption></figcaption></figcaption></figcaption></figcaption></figcaption></figcaption>

В трубопроводах и устройствах водяного отопления постоянно в различном количестве находится воздух. Он выделяется из теплового носителя (вода имеет в своем составе кислород в растворенном виде), попадает через стенки пластиковых труб и остается в центральных магистралях во время наполнения системы. Удаление появляющихся пузырей — это главная задача, которую решает воздушный клапан для отопления.

1 Причины завоздушивания</span></h2>

Клапан на батарее отопления для сброса воздуха позволяет избавляться от газов, скопившихся в центральном трубопроводе и батареях. Завоздушивание отопительной системы может происходить по нескольким основным причинам, в числе которых:

1. 1. Из-за очень быстрого наполнения контура тепловым носителем вода в системе не успевает вывести воздушные массы естественным способом. Теплоноситель необходимо заполнять с нижней точки, чтобы воздух выводился кверху и выходил через открытый спускник.
2. 2. По причине повышенного количества растворенных газов в тепловом носителе, для которого не проводились специальные подготовительные мероприятия — деаэрация. Растворимость газов происходит с учетом температуры среды, и во время нагрева жидкости воздух отделяется от теплоносителя и накапливается, образуя пробки.
3. 3. Процесс проведения ремонтных работ, которые связаны с заменой различных элементов без полного слива жидкости, когда ремонтируемый контур или отопительный прибор отсекается от всей системы, а после подсоединяется обратно.
4. 4. В результате попадания воздушных масс через стенки пластиковых труб, если они изготовлены из материала без антидиффузионного покрытия. Во время организации трубопровода этот нюанс необходимо непременно учитывать.
5. 5. Вследствие процесса коррозии во время контакта кислорода с металлом из воздушных молекул освобождается водород, который тоже начинает накапливаться в отопительной системе.
6. 6. Во время нарушения герметичности.

‘ >Автоматический воздухоотводчик для отопления — устройство, предназначение, типыРекомендуемУстановка автоматического воздухоотводчика для сброса воздуха

2 Опасность воздушных пробок</span></h2>

Растворенный в тепловом носителе воздух со временем выводит из строя металлические трубы и батареи, а также стальные элементы котла отопления. Коррозионное действие воздуха, который был вначале растворен в воде, а после отделился во время повышенных температур, значительно выше показателей атмосферного воздуха из-за высокого количества кислорода.

Образовавшиеся в трубах газы не только начинают провоцировать или ускорять процесс коррозии металлических элементов, но и создают воздушные пробки, которые мешают системе отопления нормально функционировать:

1. 1. Газовые пробки играют роль теплоизолятора, и если воздух образовался на верхнем участке радиатора, то он хуже нагревается и передает в комнату меньшее количество тепла.
2. 2. По причине пробок снижается циркуляция теплового носителя, в отдельных случаях перемещение воды по трубопроводу может быть полностью заблокировано. В этой ситуации отопительные устройства быстро охлаждаются.
3. 3. Насосы для передвижения теплового носителя по контуру не рассчитаны на циркуляцию воздуха, во время работы с завоздушенной жидкостью крыльчатка и подшипники оборудования подлежат износу намного быстрее.
4. 4. При наличии газовых пробок передвижение воды по отопительному контуру начинает сопровождаться журчанием и булькающими звуками, это причиняет акустический дискомфорт в помещении.

‘ >Автоматический воздушник — установка

Специальный клапан для сброса воздуха из системы отопления позволяет решить проблемы, которые связаны с появлением пробок. Главное — правильно выбрать оборудование и определить участки установки воздухоотводчиков.

РекомендуемЗащитный регулируемый клапан сброса давления

3 Разновидности клапанов</span></h2>

Для избавления от пробок в центральной отопительной магистрали предусмотрен монтаж кранов для сброса на крайних батареях в каждом контуре. Автоматические воздушные клапаны для системы отопления позволяют осуществить стравливание воздуха, который вытесняется в крайнюю точку контура во время наполнения системы тепловым носителем.

Автономные системы отопления, а также новые батареи, которые подключены к центральной тепловой сети, оборудуются специальными воздухоотводными клапанами. Выделяют два вида этого оборудования — ручной кран Маевского и автоматический воздухоспускной клапан.

Приборы выбираются с учетом удобства эксплуатации и принципа работы, устанавливают их на тех участках контура отопления, на которых находится максимальный риск образования газовых пробок — на верхний коллектор всех батарей, а также в наивысшей точке отопительной системы.

РекомендуемМонтаж автоматического клапана подпитки системы отопления

3.1 Автоматические устройства</span></h3>

Автоматический воздушник в системе отопления состоит из цилиндра, в котором внутри находится пластмассовый поплавок. Прибор монтируется вертикально, его внутренняя часть в нормальном режиме наполнена тепловым носителем, который под напором передвигается через нижнее отверстие камеры.

Автоматический спускной клапан отопления оборудован игольчатым штоком — именно к последнему на рычаге закрепляется поплавок.

Если в трубе появляется пробка, то воздух начинает устремляться к наивысшей точке батареи либо контура отопления в общем. Если на этом участке расположен клапан, который работает в автоматическом режиме, то тепловой носитель из внутренней камеры выталкивается воздухом. Во время вытеснения воды поплавок начинает опускаться, открывая клапан, вследствие этого выходят газы из труб или радиаторов, и камера заново наполняется жидкостью.

Автоматический сбрасыватель воздуха со временем обрастает накипью и заиливается. Это приводит к неправильной работе устройства, потере герметичности конструкции — через клапан начинает протекать вода. Этот прибор нуждается в замене — автоматические устройства являются неремонтопригодными. Число устанавливаемых отводчиков будет зависеть от особенностей установленной системы отопления.

Устройство используется для монтажа:

• на наивысшем участке вертикальных стояков — именно здесь собирается воздух;
• в схеме группы безопасности котла на выходящем трубопроводе, где тепловой носитель имеет максимальную температуру;
• на П-образные петли, которые организуются для компенсации расширения труб;
• на коллекторы теплого пола, чтобы была возможность выводить воздух из контура.

‘ >Воздушный клапан (воздухоотводчик) для котла — Устройство, профилактика, ремонт.

3.2 Кран Маевского</span></h3>

Ручной клапан для сброса воздушных масс также известен как кран Маевского. В этой конструкции нет подвижных частей, потому она является намного надежнее и долговечнее, в отличие от автоматических приборов. Корпус воздухоотводного цилиндрического клапана оборудован внешней резьбой. Продольное отверстие в этой конструкции закрывается винтом, который имеет форму конуса на окончании. От центрального сквозного отверстия отводится круглый канал.

Принцип работы ручного вентиля довольно прост: откручивание винта открывает отверстие, через которое образовавшийся воздух выводится наружу с помощью канала в корпусе. После вывода газовой пробки винт вкручивается в изначальное положение. Ручные сбрасыватели воздуха в стандартном изготовлении изначально были разработаны для установки на трубопровод. Однако огромный спрос имеют краны Маевского, устанавливающиеся на отопительные панельные и секционные устройства.

4 Удаление воздуха из радиаторов</span></h2>

В идеале воздух поднимается к наивысшим участкам контура, где находятся сбрасыватели, и стравливается клапанами. Но как показала практика, ошибки во время прокладки труб либо проектирования системы приводят к образованию пробок на труднодоступных участках. Для того чтобы избавиться от этой пробки, нужно отыскать ее месторасположение — по журчанию теплового носителя, который проходит через завоздушенные места, по более низкой температуре трубопровода или батарей, по глухому звуку во время простукивания отопительных труб.

Вывести пробку сможет помочь увеличение температуры теплового носителя либо давления в системе. Для действия давлением нужно открыть подпиточный кран, а также ближайший к пробке спускной механизм (с учетом движения потока). Поступающая в контур жидкость увеличивает давление, заставляя перемещаться пробку. Удостоверившись, что пробка ушла через кран (не слышно характерного шипения), систему переводят в нормальный режим работы.

В сложных случаях можно на пробку действовать одновременно температурой и давлением. Тепловой носитель запрещается нагревать выше максимально допустимых критических показателей, чтобы не испортить отопительную систему. Постоянное образование пробки на одном участке говорит о некорректной установке или просчетах во время проектирования. Необходимо поставить в проблемной зоне отводчик воздуха, врезав тройник в трубу.

5 Чистка от солей</span></h2>

Главный недостаток автоматических воздушников — отверстие для выпуска газа зачастую зарастает кристаллами соли. В таком случае либо перестает выходить воздух, либо кран начинает «плакать». Так или иначе, необходимо устройство демонтировать и почистить.

Чтобы это выполнить без остановки всей отопительной системы, устанавливают автоматические сбрасыватели одновременно с обратными. Первым устанавливают обратный кран, сверху него — воздушный. Если требуется, то автоматический воздухосборник просто снимают, конструкцию разбирают, очищают и собирают заново. После чего прибор снова готов стравливать газообразные вещества.

6 Критерии выбора</span></h2>

Клапаны сброса для отопительной системы могут находиться в составе схемы безопасности либо в комплекте коллектора для системы «теплый пол» или же поставляться одновременно с отопительными приборами. Автоматические воздушники выбираются с учетом рабочих характеристик (возможное давление и температурный режим), они обязаны соответствовать показателям системы отопления. По своей конструкции эти сбрасыватели делятся на вертикальные и горизонтальные, угловые и прямые приборы.

Опытные мастера советуют выбирать автоматические воздушники с выхлопным патрубком, который направлен кверху. По отзывам, изделия с боковым выходом начинают протекать намного чаще. Помимо этого, во время монтажа нужно четко соблюдать вертикальное расположение корпуса.

Ручные краны отличаются способом выкручивания винта:

• с головкой под плоскую отвертку (наиболее безопасный и удобный способ);
• с несъемной ручкой (нельзя устанавливать на участке, который доступен для маленьких детей, чтобы не допустить возможность ожога горячим тепловым носителем);
• со штоком под специально сделанный ключ (недостаток заключается в том, что ключа в необходимый момент может не находится рядом).

‘ >Где в системе отопления нужно устанавливать воздухоотводчики

Такое простое, но очень важное устройство, как клапан сброса воздуха, выбрать несложно. Тем более, если оно находится в комплекте с иным оборудованием. Когда же необходимо выбирать автовоздушник отдельно, то необходимо также не забывать о качестве материала, из которого изготовлено изделие. Нужно остерегаться разных силуминовых подделок, имитирующих латунные модели.

Фото Используемые источники:

• https://otivent.com/ruchnoj-i-avtomaticheskij-vozduhootvodchik-dlja-otoplenija
• https://ribler.ru/otoplenie/spuskaem-vozduh-kranom-maevskogo-iz-batarei/
• https://ventcondition.ru/stravit-vozdukh-cherez-kran-maevskogo/
• https://oventilyacii.ru/otoplenie/ustrojstvo-avtomaticheskogo-vozdushnogo-klapana-dlya-otopleniya.html
