Как соединить металлическую трубу с металлической без сварки?

При ремонте или монтаже канализационных и водопроводных сетей перед мастером часто возникает вопрос – как соединить трубы без сварки и резьбы удобным способом? Такие ситуации могут возникнуть при проведении манипуляций в труднодоступных местах трубопровода, когда работа со сварочным аппаратом не представляется возможной. Также необходимость скрепления металлических патрубков без сварки или нарезания резьбы возникает в том случае, если существующая канализационная система находится в довольно ветхом, но рабочем состоянии. Сварка или нарезание резьбы на старой трубе в таком случае нежелательны, так как могут нанести коммуникациям еще большие повреждения.

Способы соединения металлических труб

Существует несколько надежных вариантов присоединить железную трубу без сварки к металлическому трубопроводу. Если магистраль собрана из патрубков с жесткой структурой (стальных или чугунных), герметичное крепление можно создавать, используя фитинги, фланцы, муфты Гебо или ремонтно-монтажные обоймы. Если же необходимо совместить профильные трубы, достаточно будет использования краб-системы или крепежных хомутов.

Принимая решение, как скрепить две металлических трубы без проведения сварочных работ и нарезания резьбы, необходимо учитывать несколько аспектов, характеризующих трубопровод:

• Технические характеристики (в первую очередь, диаметр);
• Назначение;
• Условия использования;
• Текущее состояние.

Только оценив все нюансы, мастер может принять верное решение и подобрать для соединения подходящие комплектующие и материалы.

Фитинги

Довольно простым и практичным способом соединить две трубы без резьбы и сварки является использование металлических фитингов. Благодаря простоте конструкции фитинги имеют долгий срок эксплуатации (в них просто нечему ломаться), наличие уплотнителя позволяет без особых усилий добиться герметичности стыка. Кроме того, большой ассортимент позволяет выбрать изделия с наиболее подходящими для ситуации техническими характеристиками. Стоимость таких комплектующих невысока, что является дополнительным плюсом при выборе метода монтажа.

Фитинги можно разделить на группы в зависимости от конструктивных особенностей и условий использования:

1. Прямые. Самый простой вид, детали имеют одинаковый диаметр с каждой стороны, используются для скрепления участков канализации одного диаметра.
2. Переходники. Разный диаметр с двух сторон фитинга позволяет создавать объединение патрубков разного размера. Часто используются при ремонте трубопроводов старого образца, собранных из труб различного диаметра.
3. Тройники. Полезны при создании одного ответвления от основной магистрали.
4. Крестовины. Позволяют создать несколько ответвлений от основной трубы.
5. Штуцеры. Обычно используются для монтажа гибких металлических труб.
6. Заглушки, колпачки. Применяют для герметичного перекрытия трубопровода или его веток.

Фланцы

Соединить металлическую трубу без резьбы с основным водопроводом можно также при помощи фланцев. Такой способ также позволяет добиться герметичности благодаря использованию резиновой прокладки. Существует 2 типа фланцев.

1. Проходной. Для создания герметичного стыка на рабочих участках магистралей.
2. Заглушка. Для герметизации неиспользуемого конца трубопровода.

Изделия производят из стали, чугуна, бронзы, алюминия. Они имеют длительный срок эксплуатации, могут быть использованы в канализации с большим давлением.

Установить фланец для соединения участков водопровода или канализации несложно, работа выполняется в несколько этапов:

• Край трубы аккуратно срезается, строго перпендикулярно оси и без заусениц;
• На срез надевается фланец, поверхность которого должна быть очищена и обезжирена;
• Сверху закрепляется прокладка из резины, при этом ее размер должен быть не менее 10 см от среза;
• На противоположный конец патрубка таким же образом надевают второй фланец;
• Детали стягивают между собой болтами, пока не будет достигнута герметичность стыка.

При создании фланцевого крепления на водопроводе в качестве уплотнителя можно использовать пропитанный олифой тряпичный картон. В отопительных магистралях вместо резиновой прокладки часто устанавливают асбестовый картон.

Есть несколько нюансов, которые должен знать мастер перед созданием фланцевого соединения:

• Не рекомендуется использовать больше одного уплотнителя;
• Болты вкручиваются попарно с противоположных сторон;
• Над гайкой должно выступать не более половины крепежного болта;
• Резиновый уплотнитель не должен соприкасаться с болтами.

Муфты и пресс-фитинги

Использование пресс-фитингов для создания герметичного скрепления на участке канализационной системы гарантирует долговечность и прочность стыка. Технические характеристики таких устройств позволяют устанавливать их на магистралях большим давлением и высокой температурой носителя. Ассортимент пресс-фитингов достаточно широк и позволяет подобрать изделия для монтажа участка трубопровода любой конструкции. Единственным недостатком этого метода является высокая цена оборудования, которое используется для установки пресс-фитингов. Необходимо иметь в наличии специальный инструмент для обжима или пресс-клещи.

В качестве облегченного варианта пресс-фитинга специалисты предлагают использовать разъемные муфты, в частности, муфты Гебо. Конструкция разъемных муфт предусматривает наличие уплотнения на болтах с каждой стороны и расширительных колец из прочных материалов. Изделия хорошо выдерживают гидроудары и растягивающие нагрузки.

Компрессионные муфты Гебо выпускаются в одно- и двустороннем вариантах. Конструкция устройств позволяет устанавливать их при врезке участка трубопровода, а также при сборке угловых трубных прикреплений. При установке муфты Гебо рекомендуется четко соблюдать все необходимые этапы, так как при нарушении процедуры может быть нарушена герметичность.

Конструкция муфты Гебо предполагает возможность ее повторного использования. Чаще всего в таких изделиях теряется герметичность из-за износа уплотнительного кольца. При регулярной замене испорченного элемента муфта Гебо может служить долгие годы.

Ремонтно-монтажные обоймы

Обычно ремонтно-монтажные обоймы используют для устранения аварийных ситуаций вроде трещин в системе канализации, так как изделия имеют ограниченный ресурс и не способны выдержать длительный период эксплуатации. Их конструкция состоит из 2х частей, резиновой прокладки и болтов для стяжки. Установка ремонтно-строительной обоймы не занимает много времени, но требует определенных навыков и соблюдения этапов установки.

1. Труба зачищается от краски, ржавчины, неровностей.
2. Место повреждения обматывается уплотнителем из резины (желательно смазанным герметиком).
3. Поверх уплотнителя надеваются обе части обоймы и стягиваются подготовленными болтами.

После установки ремонтно-монтажной обоймы обязательно следует проверить герметичность. Если при пуске воды обнаруживается подтекание, необходимо стянуть болты до его устранения.

Краб-системы

Краб-систему обычно используют для не требующего герметичности объединения квадратных и прямоугольных профильных труб. Краб-системы пригодны для многократного использования, а также при своем небольшом весе имеют хорошую прочность и невысокую стоимость, поэтому получили широкое распространение за довольно короткий срок.

Крепления типа краб можно разделить на 3 вида:

• Т-образные, для объединения 3х предметов;
• Г-образные, для угловых конструкций;
• Х-образные, соединяют 4 предмета.

Хомуты

Крепежные хомуты часто применяются для герметизации слабых сварных стыков и участков подтекания. Они представляют собой загнутые пластины с уплотнителем из резины, плотно обхватывающие трубы и зажимающиеся с помощью болтов. В случае использования хомутов для совмещения двух профильных патрубков можно достигнуть высокой прочности соединения.

Соединение пластиковых труб

Большинство методов, описанных в разделе о металлических трубах, подходят и для скрепления пластиковых и ПВХ труб. Полимерные трубы все чаще стали заменять металлические, так что информация о том, как объединить пластиковые патрубки для канализации или водопровода без сварки и резьбы становится все более актуальной.

Существует несколько способов присоединить один участок пластикового патрубка к другому. Окончательный выбор технологии должен производиться только после оценки всех характеристик магистрали, в том числе от типа материала, диаметра и назначения системы.

В раструб

Трубы из полимеров изготовлены таким образом, что с одной стороны изделия расположен раструб, а с другой – торец. Диаметр раструба больше диаметра торца ровно настолько, чтобы торец одной трубы плотно вошел в раструб следующей. При выборе такого варианта установки, в стык вставляют резиновый уплотнитель для герметизации участка, рекомендуется дополнительно обработать место крепления герметиком.

Раструбный способ соединения пользуется популярностью благодаря простоте сборки и возможности работать с трубами различных диаметров. Таким методом часто строят канализационные системы, где не предусмотрено высокое давление носителя.

В раструб соединяются трубы ПВХ и из полипропилена.

Фитинги

Различные виды фитингов применяются при соединении металлопластиковых патрубков. В зависимости от конструкции трубопроводов и поставленных задач можно использовать компрессионные, обжимные и пуш-фитинги.

Виды установки компрессионных и обжимных фитингов практически не отличаются друг от друга, разница заключается в том, что в первом случае фиксация производится посредством компрессионного кольца и гайки, во втором случае – обжимного кольца.

Установка пуш-фитингов производится заметно быстрее. Подготовленная труба вставляется в изделие без помощи инструментов, а зажим клина фитинга происходит уже при подаче воды в водопровод.

Кроме металлопластиковых труб пуш-фитинги могут применяться при соединении патрубков из сшитого полиэтилена.

Цанговый метод

При соединении труб из пластика таким методом, понадобятся зажимные фитинги и цанги. Сам процесс работы состоит из 3 этапов.

1. Надеть цангу на внутреннюю полость.
2. Закрутить разводным ключом фитинговую гайку.
3. Произвести такие же действия на второй трубе.

Цанговый способ подходит для монтажа металлопластиковых трубопроводов небольших диаметров. Пластиковые патрубки могут не выдержать затягивания гайки и лопнуть.

Совмещение цангами подходит для труб из сшитого и обычного полиэтилена, металлопластика.

Муфты

Муфтовое соединение предполагает использование равнопроходной муфты, 2х монтажных гильз, инструмента для развальцовки. Процесс работы не занимает много времени:

• На трубу надевается гильза;
• Развальцовывается конец трубы в гильзе;
• Вставляется муфта;
• Гильза надвигается на муфту;
• Все перечисленное производится со вторым краем стыка.

Использование муфт подходит для труб из сшитого полиэтилена.

Склеивание

Обычно склеивание выбирают при соединении жестких полимерных труб. Правильно подобранный клей обеспечит герметичность стыка, единственным минусом является необходимость ждать не менее 1 часа перед запуском воды, пока клей не высохнет. Специалисты советуют использовать клей марки Griffon.

Сам процесс склеивания несложен. Конец трубы зачищается, на нем делается фаска напильником. При зачистке нужно проверять плотность вхождения патрубка в арматуру, не должно быть ни сильно свободно, ни сильно туго. Затем на фаску наносится клеевой состав, и труба вставляется в фитинг.

Иногда термином “склеивание” также называют холодную сварку, при которой материал трубы размягчается под действием реагента и производит сцепление со второй деталью на молекулярном уровне.

При помощи склеивания чаще всего соединяют трубы ПВХ. Изделия из других полимеров склеивают обычно в случае разового соединения.

Соединение металлической трубы с пластиковой

Современные системы водоснабжения часто предусматривают использование и пластиковых, и металлических труб. Соединить металлическую трубу с пластиковой без резьбы лучше всего при помощи фланцев.

Фланцевое соединение подходит как для полипропиленовых, так и для полиэтиленовых труб. При отсутствии сварки, для крепления фитинга к патрубку используются металлические накидные фланцы. Такой метод выбирают при монтаже трубопроводов, в которых предусмотрена быстрая разборка для очистки, а также при подключении труб к различному оборудованию, входящему в систему (насосы, клапана, задвижки).

При проведении работ следует обращать особое внимание на целостность поверхности фланца – неровности, заусенцы могут повредить пластиковую трубу и значительно сократить срок ее эксплуатации. Этапы соединения участков канализации посредством фланцев подробно описаны в разделе о соединении металлических труб.

Все рассмотренные выше способы и методы соединения без сварки и резьбы проверены временем и активно используются строителями и ремонтными работниками. При необходимости быстро заменить участок трубопровода в отсутствие сварки, можно подобрать наиболее подходящий вариант решения проблемы, достаточно правильно поставить задачу и оценить технические возможности и риски.

Для металлического трубопровода необходимо только качественное и надёжное соединение. Недостаточная герметичность системы приводит к низкому давлению в ней, а соответственно, к некоторым неудобствам проживания. Многие хозяева частных домов и квартир знают только самые популярные методы соединения: при помощи сварочного шва или резьбы. Конечно, данные способы наиболее практичны, особенно если под рукой есть необходимый инструмент. Но существуют и другие варианты, как можно соединить металлические трубы между собой.

Основные способы соединения труб и их описание

Прежде чем переходить к непосредственной теме, следует рассмотреть популярные способы соединения металлических или стальных труб. К ним относятся:

1. Соединение металлических труб посредством сварки. Используется наиболее часто, но имеет ряд отрицательных моментов:
   • Высокая стоимость. Сварочное оборудование является достаточно дорогостоящим, и его использование составляет половину стоимости услуг сварщика.
   • Высокая сложность применения. Не всегда, но достаточно часто сварщик сталкивается с проблемой, при которой просто не может применить сварку. Например, в тесном помещении или на большой высоте.
   • Недостаточная скорость выполнения сварочных работ. Транспортировка и подготовка оборудования занимает много времени, поэтому часто сварщика приходится долго ждать.

Сварка труб

1. Резьбовое соединение. Требуется комплект метчиков и лерок, рассчитанных на большие диаметры труб. Сейчас даже набор маленьких метчиков для легкового автомобиля достаточно дорогой, не говоря уже про водопроводные или газовые трубопроводы. Также не следует забывать о необходимости уплотнения такой разновидности соединений. Периодически уплотнитель следует менять.

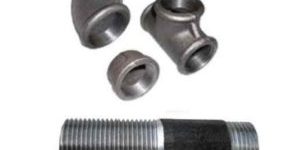

   Элементы для резьбового соединения

1. Соединение муфтой. Муфты для труб (особенно большого диаметра) обладают высокой стоимостью, и используются часто для устранения аварийных ситуаций. Более практичным вариантом является монтаж фитингов, о которых будет рассказано далее.

Рекомендуем посмотреть видео:

Виды соединений труб без сварки и резьбы

Но если нет под рукой сварочного оборудования или набора метчиков и лерок, то следует использовать следующие способы:

• Использовать фитинги для труб. Доступная ценовая политика и хорошее качество делают данные изделия наиболее приемлемыми. Фитинги имеют жёсткую конструкцию, из-за чего плотно и надёжно обхватывают срез труб, не пропуская циркулирующую по системе жидкость. Срок эксплуатации фитинга зависит от его производителя, поэтому лучше всего отдать предпочтение продукции Швейцарии или Франции.
• Использовать фланцы. По конструкции фланец напоминает стандартный хомут, по внутренней части которого идёт резиновый уплотнитель. Фланец обладает следующими преимуществами: простота монтажа, низкая стоимость, долговечность.
• Применить муфту Гебо. Конструкция муфты Гебо достаточно проста и состоит из трёх колец (зажимного, прижимного и уплотнителя), гайки и самого фланца. Монтаж данного изделия не займёт много времени, если знать точную последовательность установки. Применив муфту Гебо можно достигнуть высокой герметичности соединения. Срок эксплуатации изделия продолжителен, за исключением уплотнительного кольца, которое приходится менять через определённые временные промежутки.
• Применить ремонтно-монтажную обойму. Конструктивно данное изделие выполнено в виде двух частей, которые необходимо стянуть посредством болтов. Следует помнить, что ремонтно-монтажная обойма относится к разряду расходных материалов, применяющихся в аварийных ситуациях. Не следует использовать её для длительной эксплуатации.

Вышеперечисленные способы соединений подходят для труб с жёсткой структурой. Это могут быть изделия, выполненные из металла, стали, чугуна или поливинилхлорида. К профильной продукции, при которой не требуется высокая герметичность, следует применять следующие варианты соединений:

• Краб-система. Конструкция состоит из скоб и болтов с гайками, выполняющих роль стягивающего элемента. С помощью краб-системы можно стянуть несколько труб, при этом прочность в данных местах будет очень высокой. Имеются несколько видов краб-систем, отличающихся друг от друга только количеством отверстий под зажим.

  Соединительная система краб

• Хомуты для крепежа. Универсальные элементы, используемые практически в любой строительной отрасли. С помощью хомутов можно стянуть 2 и более профильные трубы, при этом конструкция, по прочности, будет не слишком отличаться от сварной.

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

• Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
• Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
• Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
• Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
• Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
• Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Что такое муфта Гебо

Муфта Гебо — внешний вид

Муфтой Гебо называют одностороннюю муфту, в наличии у которой имеются такие элементы как компрессионные кольца и резьбовое соединение. У двухсторонней муфты Гебо компрессионные кольца расположены с обеих сторон.

Конструкция муфты Гебо

Конструкция муфты Гебо подразумевает наличие специального углубления для резинового уплотнителя, который и создаёт герметичность соединения . Уплотнитель выполнен в форме конуса, что способствует его проникновению даже в самые недоступные щели при затягивании муфты.

Порядок применения муфты Гебо

Чтобы эксплуатационный срок данного изделия был максимально продолжительным, необходимо знать процесс правильного монтажа, при котором сохранится требуемая герметичность соединения металлических труб.

1. На обеих трубах следует сделать максимально ровный срез и зачистить его края, избавившись от мелких металлических заусениц. Также удаляется краска или эмаль, до самого металла. Для этого можно использовать мелкую наждачную бумагу или специальный круг для болгарки.
2. Первой на трубу одевают гайку, которая идёт в комплекте с муфтой. Далее необходимо разместить на трубе конусообразное кольцо, так, чтобы верхняя часть конуса смотрела на гайку.
3. Вторым одевают прижимное кольцо, за которым идёт уплотнитель. Уплотнитель следует развернуть в сторону фитинга.
4. Далее следует зажать фитинг так, чтобы при затягивании гайки он не проворачивался. Гайку затянуть так, чтобы осталось 1-2 витка резьбы.

Муфта установлена и следует проверить её на качество, подав воду в систему. При появлении капель жидкости из-под муфты, необходимо немного подтянуть гайку и заново проверить на соединение на герметичность. При повторном появлении влаги, муфту следует снять и повторно зачистить участок под ней.

Основные преимущества муфты Гебо

Муфты Гебо часто используют из-за практичного соотношения ценовой политики и качества изделия. При правильном монтаже, муфта способна прослужить долгие годы, спустя которые достаточно на ней заменить резиновый уплотнительное кольцо и можно заново монтировать на трубопровод.

Также ценится широта применения данного изделия. Как и обыкновенные фитинги, муфта Гебо применяется не только в водопроводах, но и в компрессионных системах. Чтобы выполнить соединение потребуется минимум времени, и при этом не обязательно наличие специального инструмента.

Использование ремонтно-монтажных обойм

Ремонтно-монтажная обойма

Простая в использовании конструкция для труб, которая также достаточно надёжна, не требует резьбы или сварки. Ремонтно-монтажная обойма состоит из двух металлических частей, уплотнителя и 4 стягивающих болтов. К сожалению, использовать обойму в течение длительного временного промежутка не рекомендуют – данная разновидность фитинга предназначена для быстрого устранения аварийных ситуаций.

Для установки обоймы (вместе с зачисткой) не потребуется много времени. Но соединение следует выполнять кропотливо, а после монтажа обязательно проверить его качество.

Последовательность применения ремонтно-монтажной обоймы

1. Обоймой легко закрыть, например, трещину в трубопроводе без помощи резьбы или сварки. Для соединения двух труб она не подойдёт. Поэтому, после обнаружения трещины, место вокруг неё следует тщательно зачистить с помощью тонкой наждачной бумаги. После зачистки должна образоваться чистая и гладкая поверхность, на которую плотно ляжет уплотнитель.
2. Далее на повреждённое место одевают резиновый уплотнитель для труб, так, чтобы полностью его закрыть. Малейший зазор приведёт к протеканию жидкости.
3. Теперь на уплотнитель следует надеть две половины ремонтно-монтажной обоймы и стянуть их с помощью четырёх болтов. Сильно затягивать не надо, чтобы не повредить резьбу.
4. Пустить жидкость и проверить, достаточно ли герметично соединение. При необходимости, подтянуть болты или гайки.

Простота данного метода делает его очень популярным. Второе положительное качество – ремонтно-монтажная обойма имеет низкую стоимость.

Фланцевое соединение – удобный монтаж и доступная цена

К помощи фланцевого соединения прибегают даже тогда, когда необходимо состыковать пластиковую и металлическую трубу без резьбы или сварки. Данное соединение металлических труб без сварки выполняется с помощью болтов, обладает высокой прочностью и герметичностью.

Фланец

Конструкция фланца для трубопровода проста: 2 металлических диска, к каждому из которых подходит труба. Между дисками расположен резиновый уплотнитель. Для соединения конструкции предусмотрены болты, на которые с другой стороны одевают гайки.

Такое соединение стальных труб надёжно и долговечно, может эксплуатироваться в течение нескольких десятков лет. Но через определённые временные промежутки (1-3 года), фланец необходимо проводить техническое обслуживание соединения и проверять качество уплотнителя.

При ремонте и замене квартирных трубопроводов, монтаже стояков не все соединения можно проварить. На трубе, вплотную прилегающей к стене, невозможно нарезать резьбу. Для стыка понадобятся приспособления безрезьбового соединения стальных труб.

Используя их, монтируют магистральные и технологические трубопроводы для транспортировки газа, нефти, химических реагентов, насыщенного пара. При соединении труб без сварки исключен риск коррозионных разрушений стыков. Защищают металл стягивающие накладки, они образуют герметичные стыки.

Способы соединения металлических труб без сварки

Не все металлы хорошо провариваются, иногда качество швов плохое. Резьбовые стыки недостаточно герметичны, винтовая нарезка на металле со временем разрушается.

Бессварочные соединения технологичные. Приспособления используют на газопроводах высокого давления, при транспортировке разогретых сред. Для монтажа уплотнителей не требуется предварительной подготовки стыков, разделки кромок. Достаточно очистить торцы от грязи, пыли.

Способы соединения металлических труб без сварки:

1. Хомутная стяжка. Герметичная плотно прилегающая накладка используется для устранения протечек. Ремонт можно сделать быстро.
2. Фланцевое. Плотность прилегания пластин регулируется болтовым крепежом, герметичность обеспечивает резиновая прокладка.
3. Монтаж ремонтно-монтажной обоймы. Стык надежно фиксируется в небольшом металлическом корпусе.
4. Использование муфты Гебо. Фитинг, создающий компрессию, подходит для многократного применения.
5. Крепление фитингов без резьбы. Образуется неразъемное герметичное соединение высокой прочности.
6. Краб-системы. Используются для профильного проката.

Для безрезьбовых соединений не требуется специального электрического или газового оборудования, достаточно монтажного инструмента. Для установки устройства не нужна техническая подготовка специалистов.

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

• прямые предназначены для стыковки двух элементов системы в одной плоскости;
• переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
• поворотные, позволяют менять направление потока;
• торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
• разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
• штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Читайте также:  Как склеить линолеум в домашних условиях

Использование муфты Гебо

Соединить металлическую трубу без сварки поможет специальное компрессионное устройство. Муфта Гебо представляет собой металлический фланец с гайкой, внутри которого три кольца: зажимное конусообразное, прижимное, уплотняющее. Для создания прочного соединения важно придерживаться технологии монтажа.

Муфта Гебо

Основные этапы крепления муфты:

• Подготовка торцов предусматривает:

— выравнивание среза;

— зачистку заусениц;

— снятие слоя краски или эмали, с оцинкованных труб счищают защитный слой (муфта предохраняет соединение от окисления).

• На одну из заготовок надевают гайку, зажимное кольцо, верхней частью конуса направленное к гайке.
• Производят сборку муфты Гебо: на уплотняющее кольцо надевают прижимное, затем уплотняющее, его разворачивают в сторону корпуса, надетого на другую трубу, вставляют в корпус.
• Муфту сначала сжимают до неподвижности, чтобы гайка не проворачивалась. Ее затягивают, оставляя несколько витков.
• Проверяют герметичность стыковки. После этого гайку заворачивают до конца.

Строение муфты Гебо

Корпус муфты делают из прочной нержавеющей стали или цветного металла. Крепеж можно использовать после демонтажа трубопровода, достаточно заменить уплотняющее резиновое кольцо.

Использование муфту Гебо разрешено на системах горячего водоснабжения. По нормам температура теплоносителя не должна превышать +80°С. При высокой температуре уплотнитель придется менять.

Фланцевое соединение

Фланцы представляют собой толстый диск с центральным отверстием, равным диаметру трубы и боковыми для болтового крепления. Фланцы устанавливают на участках, которые периодически приходится ревизировать:

• при врезке съемных заглушек, к ним фланец приваривают в заводских условиях;
• для установки приборов учета (водомеров, теплосчетчиков);
• монтаже запорной арматуры (различных задвижек, кранов).

Фланцевое соединение металлических труб

Разъемное безрезьбовое соединение металлических труб формируют, плотно насаживая диски на края труб. При стягивании пластин за счет резиновой кольцевой прокладки создается герметичное стыковое соединение, выдерживающее высокое давление. Уплотнитель между фланцами на водопроводах меняют при появлении утечек. При транспортировании горячих или аммиачных сред (канализационных стоков) раз в три-пять лет.

Установка ремонтно-монтажных обойм

Прочные бессварочные стыки получаются при использовании специальных трубных накладок, стягивающихся между собой. По сути, ремонтно-монтажная обойма – разновидность хомута. Она монтируется на аварийных участках. Особенность такого способа безрезьбового соединения – универсальность. Есть обоймы-тройники, крестовины. Литой корпус в виде двух половинок втулки легко монтируется, достаточно надеть обойму на трубу, затянуть 4 болта – для них в угловых ушках есть отверстия. Герметичность обеспечивает резиновый уплотнитель – разрезанный вдоль кусок шланга.

Ремонтно-монтажная обойма

Обоймы применяют для технологических трубопроводов, на которых нужно быстро устранять протечки. Их можно устанавливать на длительный период или до ближайшего ремонта. Перед сборкой литой корпус разбирают, должно получиться две половинки. Надевают на стык или ремонтируемый фрагмент так, чтобы прокладки плотно облегали трубу. После этого в ушки вставляют болты, затягивают на них гайки. Обоймы считаются расходным материалом у сантехников.

Комплект ремонтно-монтажной обоймы для соединения стальных труб

Краб-системы для профильных труб

При монтаже труб прямоугольного или квадратного сечения используют скрепляющие конструкции. Они представляют собой две штампованные стягивающиеся болтами пластины. При складывании двух половинок образуют профиль, совпадающий по размеру с трубой.

Читайте также:  Что такое лазерная сварка. Преимущества и недостатки

Краб-системы используют при создании металлоконструкций, они надежно фиксируют заготовки в нужном положении. Виды систем:

• угловые или Г-образные, они соединяют профиль под прямым углом;
• тавровые с тремя профильными отверстиями;
• крестовые или Х-образные.

Разновидности краб-систем для соединения профильных труб

Краб-системы сокращают время сборки каркасов. Для монтажа не нужно специальной подготовки, не нужно оборудование. Достаточно инструментов. Краб-системы удобны:

• для уличных конструкций;
• рекламных щитов;
• спортивного и игрового уличного инвентаря.

Для трубопроводов краб-системы не применяют. Для монтажа используют болты и гайки стандартного размера. Крепежные скобы выпускают под тип размеров прямоугольного и квадратного профиля.

Применение хомутов

Универсальные накладки надевают на трещины, чтобы устранить течь. Ими можно соединить трубы без сварки резьбы. Для герметичности используют уплотняющие прокладки. Хомуты делают из металла или плотного герметичного материала. По прочности соединения хомуты сопоставимы со сваркой. Конструкции накладок:

• широкие и узкие в виде разъемных колец с отверстиями для болтов;
• в виде металлической скобы, фиксирующей герметичную прокладку;
• сложной геометрии для крепления к стене или двух трубопроводов между собой.

Хомут для крепления металлических труб

Хомуты для устранения протечек изготавливают из подручных материалов. Фиксируют на трубе скотчем или проволокой.

Способов механического соединения много. Всегда можно выбрать что-то подходящее для ситуации. А сварочный аппарат на время монтажа трубопровода или металлоконструкции можно не доставать.

Монтаж трубопроводов водопроводных и отопительных сетей, как правило, осуществляется посредством сварки, реже – с помощью резьбовых соединений. При выполнении ремонтных работ обычно применяются те же технологии.

Нередко возникают ситуации, когда применение сварки или резьбового соединения по какой-либо причине затруднительно. Например, в квартире необходимо отремонтировать трубную разводку отопления или водоснабжения, которая проходит вплотную к стене или к другой трубе.

Выполнить круговую сварку стыка такой трубы или нарезать на ней резьбу невозможно. В этом случае остро встаёт задача, как произвести соединение труб без сварки и резьбы. И решение этой задачи имеется.

Монтажные детали

Соединение без сварки и резьбы возможно благодаря специальным деталям – фитингам. Фитинг (от английского «монтировать») – это элемент, применяемый в следующих случаях:

• при необходимости выполнить без сварки соединение двух труб, в том числе разного диаметра;
• для осуществления поворота трассы трубопровода на некоторый угол;
• для монтажа разветвления трубопровода.

Монтажные детали, предназначенные для выполнения различных функций, имеют свои названия. Для соединения трубопроводов одного диаметра применяются муфты, трубы разных диаметров соединяют переходниками.

Для поворота трассы трубопровода служат отводы, имеющие необходимый угол. Двойное ответвление в перпендикулярном направлении выполняется при помощи тройника, а ещё имеются крестовины, штуцеры, заглушки, коллекторы.

Фитинги бывают резьбовые и обжимные. Поскольку речь идёт о трубных соединениях без сварки и нарезания резьбы, предметом рассмотрения будут служить сравнительно недавно появившиеся обжимные фитинги, иначе называемые компрессионными.

Обжимные фитинги для трубных систем

Технология применения обжимных деталей, позволяющая соединять металлические трубы без сварки и резьбы, появилась сравнительно недавно.

Пионером в области производства арматуры для трубных соединений без резьбы и сварки методом обжима стала фирма Gebo Armaturen GmbH, получившая первый патент на эту технологию ещё в 1937 году.

Сегодня название компании стало нарицательным, арматуру для обжимного соединения труб называют «муфта Гебо».

При производстве соединительных фитингов, Gebo Armaturen использует ковкий чугун. В ассортименте изделий фирмы – арматура для различных видов соединений и ответвлений.

Фитинги Gebo предназначены для работы с трубопроводами, изготовленными из разных материалов. С их помощью можно соединить пластиковые трубы, трубные изделия из стали, меди, алюминия. При этом нет необходимости использовать сварку или нарезать резьбу.

Ремонтно-монтажная обойма

Универсальное изделие, с помощью которого можно выполнить ремонт трубных металлических изделий без сварки, а также труб из полиэтилена – это ремонтно-монтажная обойма.

Она представляет собой две литые обоймы в форме полу-втулок, имеющие четыре ушка для болтового крепления. В комплект входит резиновое уплотнение в форме разрезанного по длине шланга и четыре болта.

По сути, представляет собой хомут, которым часто пользуются сантехники, только сделанный очень добротно. Выпускается для труб разного диаметра, давая возможность ремонтировать их без сварки и нанесения резьбы.

Изделие применяется для ремонта повреждённых трубопроводов различного назначения. При возникновении в трубе сквозного отверстия, на повреждённый участок надевается разрезной уплотнитель, ориентированный разрезом в сторону, противоположную повреждению.

Поверх уплотнителя устанавливаются обоймы, и производится затяжка болтов. Для такого ремонта не требуется сварка, а иногда его можно выполнить под давлением, не перекрывая трубопровод.

Ремонтно-монтажная обойма с отводом

Это изделие отличается от предыдущего наличием на одной из чугунных обойм отвода с внутренней резьбой.

Уплотнитель в данном фитинге также имеет форму разрезанного шланга, но на противоположной разрезу стороне выполнено отверстие, которое при монтаже следует совместить с отводом.

Эта арматура помогает легко сделать отвод от трубопровода, достаточно просверлить в его стенке отверстие. Может использоваться при монтаже поливочной разводки. В резьбовые отводы можно непосредственно вкручивать краны или распылители воды.

Обжимные соединения с двухсторонним зажимом

Универсальное изделие, с помощью которого можно произвести соединение стальных труб, а также труб пвх. Именно эту арматуру чаще всего называют муфтой Гебо. С её помощью можно соединить встык две трубы.

Для выполнения соединения, трубы должны быть ровно отрезаны и зачищены от грязи и ржавчины, торцы труб должны быть хорошо обработаны. На конец трубы одевается зажимная гайка, затем зажимная шайба, представляющая собой цангу – коническую втулку с разрезом на одной стороне.

Внутренняя сторона втулки покрыта круговыми насечками. В посадочное место муфты, предназначенное для упора торца трубы, вставляется уплотнительная прокладка. После этого затягивается зажимная гайка.

Перемещаясь по резьбе, отверстие в гайке прижимает коническую часть разрезной втулки к трубе. При этом, внутренние насечки втулки врезаются в поверхность трубы, плотно фиксируя её и прижимая к торцевой прокладке. Таким способом обеспечивается необходимая герметичность и механическая прочность соединения.

Аналогичная процедура проделывается со второй стороны муфты, куда вставляется конец второй трубы.

Соединения с односторонним и двусторонним зажимом и резьбой

Фитинг с односторонним зажимом представляет собой как бы половину описанной выше муфты. С одной стороны осуществляется присоединение трубопровода, другая сторона является отводом с внутренней или наружной резьбой.

Куда может быть вкручен кран или отвод. Является, по сути, тройником. Соединение с двусторонним зажимом может быть использовано для быстрого монтажа перпендикулярного отвода трубопровода без применения сварки.

Для монтажа и ремонта труб отопления и горячего водоснабжения фирмой выпускается полный набор арматуры, снабжённой эластичными прокладками, способными работать при температуре +95°С.

Все эти фитинги, как и описанные выше, являются универсальными и с их помощью может производиться соединение полипропиленовых труб.

В ассортименте арматуры Gebo представлены соединительные устройства для магистральных трубопроводов большого диаметра, предназначенных для подземной укладки. Соединение труб в таких трубопроводах также можно осуществлять без сварки и резьбы.

Применение фланцев

Фланцевое соединение применяется в тех случаях, когда его с некоторой периодичностью необходимо разбирать. Для выполнения такого соединения, на торцах труб должны быть установлены фланцы – круглые пластины с отверстиями под болты.

Крепить фланцы необходимо сваркой. Для последующей сборки и разборки соединения понадобятся только гаечные ключи для затяжки болтовой резьбы.

При монтаже фланцевого сопряжения, между ними помещается эластичная прокладка, после чего фланцы прижимаются друг к другу и зажимаются болтовой резьбой.

В системах водоснабжения и отопления фланцевые крепления часто имеют приборы учёта и циркуляционные насосы, которые каждый сезон необходимо снимать для профилактики, ремонта и поверки. Фланцы могут применяться при монтаже летних водопроводов, которые каждую осень подлежат демонтажу.

Крепление профтруб

Профильные трубы, использующиеся для изготовления несущих конструкций, чаще всего соединяются сваркой. В том случае, если такая трубная конструкция должна быть разборной, необходимо производить соединение профильных труб без сварки. С этой целью применяются различные крепёжные элементы и хомуты.

Широкое распространение получили так называемые краб-системы, которые представляют собой штампованные из листового металла фигурные скобы.

Краб-системы позволяют осуществлять различные варианты стыковок двух, трёх и четырёх профильных труб в разных плоскостях.

Углы, образованные соединяемыми такой системой трубами, всегда составляют 90°. С помощью краб-систем удобно собирать временные конструкции из профильных трубных элементов, например, строительные леса. Затяжка системы производится резьбой болтовых соединений.

Как соединить металлические трубы без сварки.

Во время ремонтных работ водопроводов и канализации в квартирах не всегда применимы стандартные способы соединения деталей. Если труба прилегает к одной из стенки, то сделать резьбовое соединение не удастся. Соединение такой конструкции требует специальные разновидности стыковочных методов труб.

Такими способами можно собирать разные виды трубопроводов, по которым движется газ с нефтью, химические вещества, насыщенный пар. Не применяя сварку, исключаются процессы образования коррозии в местах соединения. Специальные накладки, стягивающие элементы, образуют защиту на участках стыков. Внимание!

Классические методы для соединения элементов

К самым распространенным вариантам стыковки трубопрокатов из стали и металла относятся:

1.сварочный метод. Наиболее популярный вариант крепления, который имеет некоторые недостатки:

-сложность во время монтажных работ. Неудобно применять сварочный аппарат в ограниченном пространстве, либо, если высота для проведения сварки лишком большая.

-высокая ценовая политика. Аппарат для сварки стоит дорого, почти столько же стоит, нанять сварщика.

-низкая производительность метода. Времени для подготовки аппарата, его транспортировка тратится много.

2.резьбовой метод. Для соединения труб больших размеров нужно иметь метчики с лерками, их стоимость очень велика. Данные соединения требуют оснащения уплотняющими материалами, который необходимо менять время от времени.

3.муфтовый метод. Цена на муфты находится в высоком ценовом сегменте, особенно, если применяются для труб с большим сечением. Чаще всего их используют во время аварий.

Наиболее доступны и экономным вариантом считается применение разного рода фитингов.

Соединения, не требующие сварки

Способы, не требующие аппарата для сварки, лерки с метчиками:

1.С помощью фитингов. Высокое качество соединений, также низкая цена являются преимуществом для данных изделий. Жесткие фитинги плотно соединяют две металлические трубы, не выпуская жидкость. Самыми надежными в эксплуатации являются немецкие и французские марки.

2.С помощью фланцев. Конструкция фланца похожа на обычный хомут, внутри оснащен с помощью уплотнителя из резины. К плюсам относят: простую сборку, низкую цену, повышенную износостойкость.

3.с помощью муфты Гебо. Муфта имеет простое строение, в основе три кольца: зажимное, прижимное, уплотняющее, также в конструкцию входят гайки с фланцем. Опираясь на инструкцию, можно быстро собрать изделие. Деталь дает гарантию на герметичность стыка, само изделие служит долго, только время от времени следует менять уплотнитель.

4.с помощью обоймы для ремонта и монтажа. Деталь имеет две части, которые стягиваются с помощью болтов. Изделие применяют во время аварий временно.

Данные типы соединений применяют для жестких труб: металлических, чугунных либо стальных, из поливинилхлорида.

Для труб, не требующих плотного соединения, применяют такие виды креплений, как:

1.с помощью краб – системы. В состав конструкции входят болты, скобы и гайки. С помощью гаек стягивают детали. Данной системой стягивают сразу несколько изделий, гарантируя высокую герметичность стыков. Краб – системы имеют разное количество зажимных отверстий.

2.с помощью хомутов. Применимы в любой области. Хомутами стягивают несколько трубопрокатов, качество соединений сравнима со сварочным.

Фитинговый метод

Фитинги имеют много положительных характеристик, многие рекомендуют для соединения конструкции применять этот способ.

Доступные по цене, также практичны, просты в монтаже, отличаются большим сроком службы. С помощью фитингов можно достичь высокого качества соединения, как и сваркой.

Фитинги широко используют для прокладки трубопроводов, также их применяют, чтобы создать компрессионное оборудование либо механизмы газотурбинные, что указывает на возможность применять детали в системах, работающих под давлением.

Какие бывают фитинги:

1.фитинги прямые представляют собой изделия, у которых диаметр не изменяется с двух сторон, то есть применимы для крепления двух идентичных трубопрокатов.

2.переходники предназначены для стыковки труб, имеющих разное сечение. Необходимы, чтобы проводить ремонты трубопроводов старого типа, в которых использованы трубы с разным диаметром.

3.тройники отводят трубы от системы, не требуя сварку с резьбой.

4.крестовины похожи по назначению на тройники, способствую многочисленному ответвлению основной сети.

5.штуцерами соединяют гибкие трубы из металлического материала. Деталь гарантирует герметичную стыковку, при непостоянной структуре труб.

6.заглушки имеют функцию: перекрывать конец трубы.

Фитинги можно применять для соединения элементов, как снаружи здания, так и внутри, следует правильно выбрать материал изготовления.

Муфтовый метод

Муфта Гебо представляет собой деталь в виде односторонней муфты, которая оснащена компрессионными кольцами, резьбой. Если муфта двухсторонняя, то кольца располагаются с двух концов.

Внимание! Конструкцию муфты уплотняют с помощью резинового кольца для герметичности. Уплотняют изделие конусовидной прокладкой, гарантирует проникновение во все щели, когда муфту затягивает.

Как устанавливают муфту Гебо

Во время установки следует опираться на инструкцию:

1.с двух сторон трубы делают срез, зачищая края от заусенцев, краски, эмали до металлического изделия. Чистку выполнят посредством наждачной бумаги.

2.в комплекте идет гайка, которую одевают в первую очередь, затем располагают кольцо в форме конуса так, чтобы вершина конуса была направлена на гайку.

3.далее надевают кольцо для прижимания, за ним уплотнитель, который поворачивают по направлению к фитингу.

4.зажимают туго фитинг, чтоб он не сдвигался, но оставалось несколько витков резьбы.

5.тестируют на герметичность соединения, включая воду. Если просочилась вода, то подтягивают гайку, далее опять проверяют. Если герметичность нарушена, то снимают муфту и чистят участок для нее снова.

Плюсы муфтового метода:

1.доступная цена.

2.качество продукции. Правильно проведенные монтажные работы обеспечат долгий срок соединяющей детали, но уплотняющее кольцо надо будет менять периодически.

3.много сфер применения, пригодны, как в водопроводных системах, так и компрессионных.

4.монтаж легкий и занимает мало времени, не требует специального оборудования.

Соединение с помощью ремонтно – монтажной обоймы

Обойма не требует для установки специальных знаний и оборудования. Конструкция надежная, которую устанавливают без сварки с резьбой. Данный тип фитинга используют только в аварийных ситуациях для временного пользования. Представляет собой две части из металлического материала, четыре болта.

Особенности монтажа:

1.фитинг не подходит, чтобы соединять трубы, ею удобно закрывать трещину в трубопрокате. При возникновении трещины, посредством наждачной бумаги зачищают участок вокруг нее. Место должно быть чистым и гладким, чтобы уплотнитель хорошо лег.

2.на участок накладывают уплотнитель из резины, закрывая его в полном объеме, потому что небольшой зазор образует новую утечку.

3.сверху уплотнителя надевают обе части обоймы, затягивая болтами.

Внимание! Чрезмерно сильно затягивать не следует, чтобы не сорвать резьбу.

4.провести тест на работу трубы, если понадобиться, то следует подтянуть гайки с болтами.

Метод прост в применении, и является экономным, поэтому его часто используют.

Фланцевый метод

Фланцевым методом соединяют трубы из металла либо пластика без сварки. Стыкуют детали конструкции болтами, метод дает гарантию качества и надежности.

Состоит фланец из двух дисков из металла, к обоим дискам подведена труба. Пространство между дисками уплотняют резиновой прокладкой. Соединяют элементы фланца с помощью болтов и гаек с обратной стороны.

Стыки образуют герметичное соединение, с большим сроком службы. Но периодически, примерно раз в два года, следует проводить технический осмотр стыка, при необходимости делать замену уплотнителя.

Используемые источники:

• https://www.kanalizaciya-stroy.ru/soedinenie_trub.html
• https://viascio.ru/materialy/soedinenie-trub-bez-primeneniya-rezby-i-svarki
• https://svarkaprosto.ru/tehnologii/kak-soedinit-metallicheskie-truby-bez-svarki-i-rezby
• https://svaring.com/welding/detali/soedinenie-trub-bez-svarki-i-rezby
• https://iseptick.ru/truby-i-fitingi/kak-soedinit-metallicheskie-truby-bez-svarki-metody-osobennosti-montazha.html
