Как соединить металлическую трубу отопления с полипропиленовой

Монтаж труб отопления – это ответственный этап строительных работ, от которого зависит комфорт проживания в доме. В идеале система отопления устанавливается еще во время строительства дома до сдачи готового объекта, но на практике нередко приходится переустанавливать систему с нуля. Например, купив старый дом или коттедж, новоиспеченный владелец желает модернизировать все инженерные системы в доме и выполняет полный демонтаж труб. В этом случае приходится заново разрабатывать проект с учетом особенностей планировки здания, делать расчеты тепловых потерь, составлять смету, закупать материалы и выполнять установку.

Какие трубы выбрать для отопления?

Современные системы отопления устанавливают на основе труб двух типов – металлических и пластиковых. Металлические трубы представлены изделиями из нержавеющей стали и меди, а пластиковый трубопровод – на основе полипропиленовых (ПП) и полиэтиленовых (ПЭ) труб. Какой из них предпочтителен для конкретной системы отопления, должен решать специалист. Если у вас нет соответствующего образования, то желательно обратиться за помощью к инженеру, который поможет разработать проект с учетом необходимого КПД, тепловых потерь здания и других ключевых параметров.

Каждая из разновидностей труб имеет свои достоинства:

• пластиковые трубы стоят дешевле, весят меньше, легко устанавливаются, не подвержены коррозии;
• металлические трубы отличаются длительным сроком эксплуатации и надежностью в работе, способны противостоять гидроударам в системе и высоким температурам теплоносителя.

Но у каждого из типа труб есть и некоторые недостатки:

• пластиковые трубы имеют определенные технические ограничения по температуре и давлению рабочей среды, отличаются более коротким сроком службы, уязвимы для различных негативных факторов (ультрафиолету, химическим примесям в воде);
• металлические трубы более дорогостоящие, подвержены коррозии и требуют более сложного оборудования и инструментов для установки.

Важно! При выборе труб для монтажа системы отопления также следует учесть температурное расширение, которому подвержены пластиковые трубы. Физические свойства пластика обусловливают увеличение расстояния между молекулами при нагревании, из-за чего при заполнении горячей водой трубы могут увеличиваться в длину до 2 см и провисать.

Виды разводок

После выбора материала труб необходимо продумать схему разводки системы отопления. В зависимости от площади отапливаемых помещений, планировки здания, типа теплоносителя и источника энергии инженер должен подобрать ту или иную схему разводки труб. Специалисты различают несколько способов установки труб в доме.

Рекомендуем ознакомиться:  Достоинства и применение труб из непластифицированного поливинилхлорида (НПВХ)

Система верхнего розлива воды (самотечная)

В такой системе нагревательный котел находится в самой нижней точке объекта, а циркуляция воды основана на естественных физических законах (расширение при нагревании, сжатие при охлаждении). Нагреваясь, вода увеличивается в объеме и поступает из котла по трубам вверх, заполняя стояки и радиаторы отопления. Циркулируя в замкнутом контуре, остывшая жидкость вновь возвращается в котел, где снова нагревается.

Система верхнего розлива воды – самая простая и экономичная по части установки и эксплуатации. Преимуществами такой разводки можно назвать:

• независимость от электроэнергии;
• отсутствие необходимости устанавливать циркуляционный насос.

Разводка с верхним разливом воды подходит для относительно небольшой площади отапливаемых помещений. К недостаткам самотечной системы относится невысокий КПД и необходимость увеличивать мощность котельного оборудования. В системах верхнего розлива часто случаются внештатные ситуации – завоздушивание, закипание воды – что еще больше снижает эффективность работы отопления. При эксплуатации системы в более удаленных от котла комнатах температура стояка и радиаторов обычно ниже, чем на других участках.

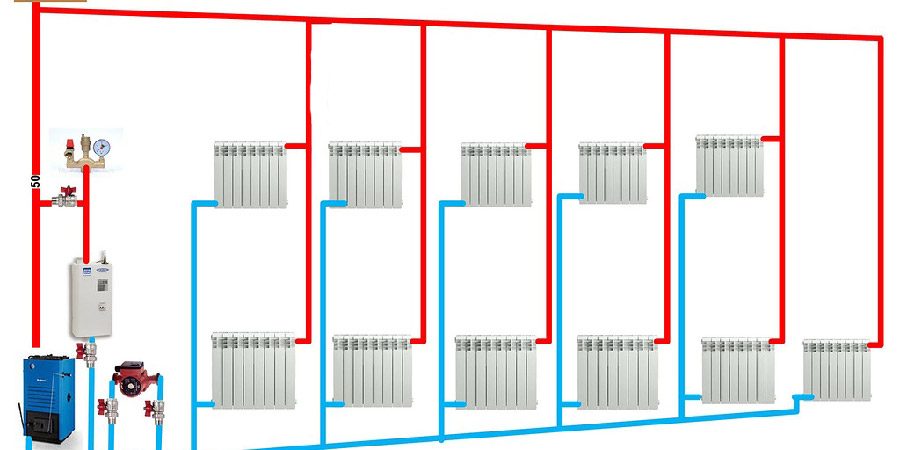

Система нижнего розлива воды (принудительная)

В таких системах циркуляция теплоносителя осуществляется за счет работы специального насоса, который устанавливается на выходе из коллектора, подключенного к котлу. Благодаря циркуляционному насосу производительность системы значительно выше по сравнению с самотечным отоплением. Другие достоинства данного типа разводки – возможность использовать более тонкие пластиковые трубы и устанавливать трубопровод под полом.

Единственным недостатком нижней разводки является зависимость от электричества. При внеплановом отключении электроэнергии в доме циркуляционный насос останавливается и система перестает функционировать.

Есть еще одна классификация разводок систем отопления:

• однотрубная – монтаж стояка осуществляется на основе одной трубы, которая отходит от котла и подключается к одному радиатору, а от него – к следующему и так далее;
• тройниковая – к общему стояку подключаются сразу несколько радиаторов;
• коллекторная – основывается на подающем и обратном трубопроводах, которые подключаются к коллекторам, а к ним с помощью отдельных труб подсоединяются радиаторы.

Важно! Однотрубная разводка подходит для небольших (до 150 м2) жилых объектов. Коллекторная разводка чаще всего устанавливаться в жилых домах и коттеджах на два и более этажа с несколькими комнатами, кухней, ванной, техническими помещениями.

Перед планированием монтажа труб отопления нужно также позаботиться о закупке малого инженерного оборудования. К нему относятся всевозможные клапаны и заглушки, конденсатоотводчики, приборы контроля и учета (манометры, термометры).

Рекомендуем ознакомиться:  Монтаж различных видов пластиковых труб для линий водопровода своими руками

Особенности монтажа труб для отопительной системы

Трубы отопления монтируют на завершающем этапе установки системы, когда котельное оборудование, насос, расширительный бак и другие составляющие инженерного оборудования уже установлены. Способ установки труб зависит от их материала и общей длины системы.

При установке металлических труб можно использовать два способа соединения – с помощью фитингов и сварным способом. Фитинги – всевозможные муфты, переходники, тройники, отводы – используются для быстрого монтажа труб. Соединительные элементы могут отличаться по типу фиксации, разделяясь на резьбовые и фланцевые. Первые основаны на внутренней или внешней резьбе, которая вкручивается в металлическую трубу. Фланцевые фитинги позволяют соединить трубы с помощью дополнительных крепежных метизов.

Внимание! При использовании медных труб можно использовать метод сварки с помощью горелки с применением припоя. Такой способ обеспечивает более надежную герметизацию стыков, но требует больше времени на соединение и не подходит для систем большой протяженности.

Если речь идет о пластиковых трубах, то их можно устанавливать также двумя способами – с помощью специальных полиэтиленовых или полипропиленовых фитингов, а также методом сварки. Фитинги для пластиковых труб по типу и модификации не отличаются от металлических аналогов и могут иметь форму прямых, поворотных муфт, крестовин и отводов. Для подключения пластиковых труб к оборудованию (котлу, коллектору) используются комбинированные муфты в пластиковом корпусе с металлической внешней или внутренней резьбой.

Сварка пластиковых труб осуществляется с помощью специального сварочного аппарата, который в профессиональной среде называют «утюгом». С его помощью нагревают конец пластиковой трубы и фитинг, которые затем соединяют в горячем состоянии. Такой способ позволяет сделать разводку максимально герметичной и надежной, а также сокращает время на монтаж труб.

Рекомендуем ознакомиться:  Как самостоятельно изготовить трубогиб для сгибания медных труб

Стандартный алгоритм установки системы отопления можно привести на примере пластиковых труб:

• Предварительно рисуем схему разводки на бумаге, сверяем с имеющимся планом инженерной системы.
• В местах прохождения труб через стены и перекрытия пробиваем соответствующие отверстия с помощью перфоратора.
• С помощью трубореза нарезаем трубы необходимой длины.
• На местах соединения труб срезаем фаску.
• Разогреваем паяльник («утюг»), устанавливаем конец трубы и фитинг на соответствующие насадки и нагреваем до нужной температуры.
• После оплавления пластика быстро снимаем изделия с утюга, соединяем трубу с фитингом, ждем остывания пластика.
• Таким способом соединяем другие трубы и фитинги в соответствии со схемой разводки.
• На местах прохождения труб устанавливаем специальные держатели на стенах, фиксируем с их помощью заготовки.
• Соединяем все заготовки в единый трубопровод с помощью утюга на весу.

После того, как все трубы отопительной системы будут соединены воедино, необходимо подключить их к радиаторам. На каждой батарее необходимо установить шаровый кран для спуска воды, а также кран Маевского для стравливания воздуха. Соединение труб с радиатором осуществляется с использованием специальных комбинированных муфт с металлической резьбой.

Финальный этап установки системы – подключение труб к насосу и котлу отопления. Для этого также нужны комбинированные фитинги, с помощью которых соединяют пластиковые трубы с металлическим отводом инженерного оборудования.

Для проверки правильности монтажа системы и ее герметичности выполняют опрессовку путем нагнетания в трубы воды или воздуха. В течение получаса после заполнения системы необходимо наблюдать за показателями манометра. Если давление в системе не падает, можно сделать вывод, что трубы установлены правильно.

Содержание

• Разновидности резьбыВиды уплотнителейСоединение контура и батарей

Обвязка радиатора должна включать в себя запорную арматуру

Мы уже знаем о том, как выбрать лучший биметаллический радиатор, а сегодня поговорим о подсоединении радиаторов отопления к трубам. В системе отопления для соединения элементов  достаточно часто применяется резьба. Всё оборудование устанавливается на контур посредством резьбы. Это и экспанзомат (металлический бак с резиновой мембраной внутри), и насос, и батареи, и те же счётчики. Металлические магистрали также могут быть соединены резьбовыми муфтами. При этом есть разные виды резьбы и методы уплотнения соединений. Давайте разбираться, как правильно соединить трубы отопления между собой и с батареями.

Разновидности резьбы

Стальные трубы могут соединяться методом сваривания или трубной резьбой. Подсоединение радиаторов отопления к трубам осуществляется только метрической резьбой, которая нарезана на гайках. Чтобы собрать отдельные части металлической магистрали из нержавейки воедино, применяются резьбовые соединения труб отопления, которые бывают:

• конические (BSPT);
• цилиндрические (BSPP).

В системах обогрева применяются конические резьбовые соединения труб отопления, а цилиндрические используются только для сгонов. Нарезание осуществляется посредством инструмента, который называется клупп. Они бывают ручными и электрическими. Ручной инструмент состоит из ручки, трещотки и головки с режущими зубьями. Наличие трещотки позволяет работать в труднодоступных местах, например, на отрезке, где магистраль проходит вдоль стены.

Чтобы нарезать резьбу нужно снять фаски и обработать поверхность маслом. В процессе нарезки резьбы на трубе отопления масло нужно подливать, это сокращает трение и нагревание детали. Чтобы после соединения стык был герметичным, его нужно уплотнить. Также уплотняется и метрическая резьба на гайках всех элементов контура.

Виды уплотнителей

Раньше не было такого разнообразия уплотнителей, как сегодня. Некоторые сантехники используют весь спектр материалов в своей работе, а есть консерваторы, которые до сих пор признают только лён. Правы ли они? Давайте разберемся. Чем уплотнить резьбу на трубе отопления:

• лента-фум;
• лён с пастой;
• анаэробный клей герметик;
• уплотнительная нить.

Лён ранее применялся в тандеме с суриком, смазкой или масляной краской. Сегодня используется специальная уплотнительная паста, которая предотвращает высыхание и гниение льна.

Сохнет лён в системах с горячим теплоносителем, а гниет на холодной воде. В первом и во втором случае результатом процесса будет появление течи. Благодаря пасте фитинг после закрутки можно немного отпустить, сделав оборот назад не более чем на 45 градусов. Универсальный материал, подходит как для соединения металлических труб отопления, так и для полимеров.

Лён подходит для всех видов резьбы на трубах отопления независимо от диаметра. Он самый дешевый из уплотнителей. Важно правильно его намотать:

• при помощи полотна по металлу или напильника делаются насечки на резьбе;
• прядь льна скатывается в нечто подобное нити;
• накрутка осуществляется по ходу закручивания фитинга (обычно по часовой стрелке);
• равномерно наносится защитная паста.

Уплотнение льном

При накручивании льна важно не переусердствовать. Сначала нужно сделать первый виток, который закрепит уплотнитель на резьбе. При этом остается хвостик. На втором витке оставшийся хвостик подхватывается и наматывается вместе с общим волокном. Следите, чтобы не было перекрутов. Распределять материал по резьбе нужно равномерно от торца к корпусу фитинга. Работая со льном, при соединении труб отопления, нужно следить за своими руками, так как они постоянно измазаны пастой. Если такими руками взяться за полипропиленовую трубу, останется отпечаток.

Фум лента применяется для тонкостенных фитингов и соединителей с мелкой резьбой. Работать с материалом легко, руки всегда чистые. При этом фум лента достаточно дорогая и в основном ее используют для маленьких диаметров. Существенный недостаток этого уплотнителя – это невозможность юстировки. То есть, если стык труб отопления закручен и его нужно немного отпустить, чтобы отцентрировать, то соединение при этом теряет свою герметичность.

Уплотнительная нить так же, как и фум лента не нуждается в смазке и применении специальной пасты. Она может наматываться на грязную или мокрую резьбу, применима для пластика.

По заявленным производителями характеристикам уплотнительную нить можно отворачивать (юстировать) на 180 градусов.

Герметики наносятся на чистую и обезжиренную резьбу (обычно новую). Они бывают:

• демонтируемые;
• трудно демонтируемые.

А по факту они все не демонтируемые. Перед тем как соединить трубы отопления, используя герметик, вы должны быть готовы к тому, что разобрать соединение можно будет только после нагревания. И только тогда, возможно, получится его открутить. Зато при монтаже места соединений даже не нужно подтягивать ключами.

Соединение контура и батарей

Разбираться с методами соединения труб отопления с радиатором начнем с рассмотрения материалов, из которых могут быть сделаны системы обогрева. Они могут быть разными:

• сталь;
• медь;
• пропилен;
• ПВХ;
• РЕХ;
• металлопластик.

Все они выполняют одну-единственную функцию – это транспортировка теплоносителя от котельной (котла) к радиаторам, которые, в свою очередь, отдают тепло и тем самым нагревают помещение. Все батареи присоединяются к системе резьбой. Для этого на контур устанавливаются фитинги с переходом на резьбу. На полимерные контуры они ставятся методом пайки или напрессовыванием. Медь только паяется, а сталь может соединяться пресс-фитингами и резьбой.

В любом случае к батарее подводится резьбовое соединение. Как соединить батарею отопления с

Схемы подсоединения батарей к отоплению

трубой, схемы:

• нижнее подключение;
• боковое подключение;
• диагональное подключение.

Самый эффективный вариант – это диагональ. В этом случае подача в батарею осуществляется сверху, а обратка выходит снизу противоположного торца. Разница температуры радиатора при различных методах подключения несущественна, поэтому в первую очередь следует отталкиваться от расположения батареи. В комплекте с новыми батареями всегда идут детали для их подключения:

• гайки с маркировкой «S» и «O»;
• заглушка;
• кран Маевского.

Перед тем как соединить радиатор отопления с трубой в отверстия на торцах батареи закручиваются гайки, а потом в них в зависимости от разводки вкручиваются заглушки, кран Маевского и американки.

Для соединения труб и контура обязательно нужно пользоваться кранами и американками.

Американка – это такая гайка, которая может крутиться при неподвижном фитинге. Кстати, при подсоединении труб отопления к котлу отопления также обязательно ставить краны с американкой. При этом нужно чтобы американка накручивалась не на патрубок котла, а на контур. Тогда можно будет спокойно снять котел и из него не выльется вода.

Некоторые мастера не ставят краны при обвязке батарей, что приводит к сложностям в дальнейшей эксплуатации. Если вы захотите снять и прочистить батарею, то придется сливать всю воду из системы, а потом заполнять ее. А если зимой случится гидроудар и разорвет радиатор, что тогда? Получается, нужно будет остановить всю систему обогрева, чтобы заменить его. Это притом, что вряд ли у кого-то дома стоит дежурный запасной радиатор.

Нужно будет поехать в магазин, купить его, найти мастера. Это займет полдня минимум, при минусовой температуре на улице есть риск размораживания системы. И тогда нужно будет не только батареи менять, а и чинить весь контур. Если ставить краны, то можно отсекать радиаторы без остановки всей системы.

Для того чтобы произвести соединение труб отопления используются различные методы и материалы. Способ соединения этих строительных элементов между собой напрямую зависит от того, из какого сырья были изготовлены такие трубы. Наиболее часто применяемыми для монтажа трубопроводов являются трубы из полипропилена, стали, металлопластика и меди.

В данной статье мы расскажем о том, какие методы чаще всего применяются монтажниками при установке перечисленных выше типов отопительных элементов.

Каждый материал имеет свои виды соединения

Методы стыковки труб из полипропилена

Если стоит задача обустроить отопление пластиковыми трубами малого диаметра (до 63 мм), на практике способов соединения таких труб существует два:

• раструбная сварка – в данном случае один предварительно расширенный конец трубы помещают в другой;
• муфтовая сварка – здесь концы двух элементов соединяются между собой при помощи муфты.

В случае стыковки труб с большим диаметром (от 63 мм) прибегают к использованию стыковочной сварки. Этот метод монтажа не требует дополнительных соединяющих элементов, сохраняя отличную степень фиксации труб. Также можно применять и подходящие по размеру фитинги (муфтовая сварка). При наличии труб с диаметром 40 мм удобнее применять ручную сварку, а вот элементы большего размера принято состыковывать при помощи специального аппарата, который предварительно осуществляет центровку.

Непосредственно перед началом монтажа отопительной системы стоит еще раз тщательно продумать весь процесс сборки трубопровода. Это позволит избежать в момент работы нежелательных нюансов, которые влияют на итоговое качество сборки отопительной системы.

Схема процесса соединения полипропиленовых труб

Здесь мы обозначим основные нюансы того, как следует производить соединение пластиковых труб отопления:

• Оптимальное время нагрева паяльного аппарата 5 секунд.
• Рекомендуемая температура плавления полипропилена 270°С. Данного параметра можно добиться при помощи специального тумблера, установленного на сварочном аппарате.
• Следует отметить, что технология стыковки труб системы отопления будет изменяться в зависимости от места и времени года. Так, в период минусовых температур либо при монтаже отопительной конструкции вне помещения время нагревания трубы паяльника следует немного увеличить или поднять температуру для плавки полипропиленовых изделий.
• В случае стыковки труб большего диаметра время расплавления материала также несколько увеличится.
• Рекомендуемое время фиксации элементов большого диаметра между собой после их нагрева составляет от 30 секунд и более.

Далее необходимо подробно рассмотреть, собственно, технологию пайки труб из полипропилена:

1. После достижения необходимой температуры, на насадки паяльника для полипропиленовых труб – для наружного и внутреннего размера поперечного сечения труб – одновременно надевают и разогревают стыковочные детали (муфта, труба).
2. В момент нагревательного процесса на отопительных элементах формируются «отбортовки».
3. По итогу нагревательного процесса с насадок снимаются обе части и состыковываются между собой путем равномерного несильного надавливания на них с обеих сторон в сторону друг друга и фиксации в таком положении. Какие-либо вращения и лишние движения во время соединения элементов недопустимы, так как это может нарушить получившийся шов.
4. Соединенные элементы следует удерживать на протяжении 30 секунд для более надежного сцепления частей отопительной системы. Необходимо добавить, что бортик должен быть ровным по всей длине соединения.

После полного остывания соединенные детали готовы к использованию.

Параметры сварочного процесса

Пути состыковки труб из металлопластика и PEX-труб

Металлопластиковые элементы и PEX-трубы зачастую состыковывают при помощи одного и того же метода. Здесь мы подробно опишем технологию монтажа теплопровода из вышеупомянутых материалов.

Соединение металлопластиковых труб проводится двумя способами:

• с применением компрессионных фитингов;
• с применением пресс-фитингов (опрессовка труб отопления).

Стыковка труб компрессионными фитингами

Данный вид фитингов более удобен в работе. Компрессионные фитинги могут быть использованы и для сборки систем водоснабжения холодного типа. Монтаж трубопровода, проводящего горячую воду, также осуществляется строителями при помощи упомянутых фитингов.

При сборке вышеназванных трубопроводов необходимость в специальном оборудовании для сшивания металлопластика и полипропилена отпадает. Для того чтобы соединить между собой части труб потребуются лишь пара гаечных ключей и ножницы-секатор.

Соединение элементов отопления производится согласно следующему алгоритму действий:

1. Изначально на конец трубы со стороны стыковки помещается обжимная гайка.
2. Далее за гайкой следует надеть кольцо разрезного типа, при этом край кольца необходимо разместить на расстоянии 1 мм относительно среза трубы.
3. Затем труба насаживается до упора и закрепляется на штуцере фитинга. При этом снятие фаски с трубы не требуется.
4. Обжимную гайку устанавливают посредством гаечных ключей.

Части компрессионного фитинга и порядок сборки

При зажатии гайки прилагать излишние усилия не рекомендуется, так как высока вероятность прорезки трубы.

Стыковка труб с применением пресс-фитингов

Фитинги прессового типа для металлопластиковых труб, а также сшитого полипропилена дают возможность надежно соединять части отопительной системы. К сожалению, такая конструкция в дальнейшем не сможет быть разъединена. Для выполнения монтажа таким способом потребуется применение специального пресс-инструмента.

Для того чтобы соединить названные ранее элементы отопления при помощи фитингов, следует придерживаться следующей инструкции:

1. На конец трубы необходимо надеть гильзу зажимного нарезного типа.
2. Затем в трубу до упора помещается расширитель с нужным поперечным сечением.
3. Рукоятки расширителя не спеша соединяют между собой и фиксируют в таком положении на непродолжительное время.
4. Штуцер фитинга вставляется в трубу. Благодаря своему уникальному молекулярному составу, трубы подвергнуться усадке, что поможет плотно зафиксировать фитинг с трубой.
5.  Трубу при помощи ручного или гидравлического пресса надежно запрессовывают на фитинге.

Опрессовка при помощи специального инструмента

Монтаж стальных труб

Трубы из стали можно состыковать между собой следующими методами:

• резьбовым;
• сварочным;
• муфтовым;
• фланцевым.

Соединение резьбовым методом

В данном случае резьбовое соединение труб отопления рекомендуется применять на тех местах теплопровода, где можно проконтролировать надежность стыковки труб для облегчения дальнейшего ремонта отопительной системы. В большинстве случаев на трубах резьба делается при помощи специальных инструментов, хотя ручной метод здесь также имеет место.

Для того чтобы осуществить данную процедуру изначально необходимо удалить крайнюю часть трубы, предусмотрев необходимый по длине припуск для резьбы. Затем посредством плашки нарезать резьбовое соединение. Операция осуществляется при помощи инструмента, зафиксированного на плашкодержателе.

Нарезка резьбы

Работа с вышеупомянутым приспособлением выглядит примерно таким образом:

1. Труба закрепляется в тисках для предотвращения прокручивания.
2. Плашка аккуратно надевается на наконечник трубы. При этом следует быть предельно внимательным, дабы не допустить перекоса в соединении.

Здесь также стоит перечислить и некоторые рекомендации:

1. Для облегчения работы поверхность трубы обрабатывается автомобильным маслом.
2. Если появилась необходимость в нарезке резьбы на участке трубы, близко размещенной по отношению к стене, то в данном случае придется прибегнуть к помощи плашкодержателей с храповым механизмом, которые позволят осуществить полный поворот инструмента по своей оси.
3. В случае уплотнения соединений отдельных элементов отопительной системы применяется специальная подмотка для труб отопления сантехнического типа.
4. Прежде чем закручивать соединение по резьбе, следует проверить стыковочные концы на наличие застрявших стружек и заусенцев.

Подмотка резьбы стальной трубы

В случае заедания плашки требуется сделать пол-оборота инструментом назад, что позволит извлечь застрявшую в нем стружку.

Сварочное соединение отопительных труб из стали

При монтаже трубопровода стальные трубы чаще всего состыковывают при помощи электросварочного аппарата. В данном случае названный процесс предусматривает наличие металлических электродов, которые служат проводниками и выступают в качестве «присадки», соединяющей сварочный шов.

Для того чтобы получить сварочное соединение надлежащего качества посредством электросварки, достаточно придерживаться некоторых условий, которые мы перечислим далее:

1. Перед самим сварочным процессом необходимо в обязательном порядке очистить от загрязнений, мусора и песка все детали трубопровода.
2. При необходимости постараться привести в первоначальное положение деформированные концы элементов либо равномерно обрезать концы труб.
3. В случае дуговой сварки, наружные и внутренние поверхности трубы на месте стыков следует зачистить на 10 мм в ширину.
4. Каждый законченный слой перед наложением последующего следует очистить от шлаковых образований.

В большинстве случаев первичный сварочный слой создается путем наплавки ступенчатого характера. Далее идут сплошные слои. При стыковке элементов отопления делается разбивка на участки ступенчатой наплавки с последующим соединением через один полученных участков. После – оставшихся мест трубы.

Процесс образования сварочного соединения

Нанесение первичного сварочного слоя требует особого внимания. В данном случае каждая кромка здесь должна быть полностью расплавлена. Если же был обнаружен брак, операцию рекомендуется провести повторно, предварительно вырубив испорченный участок.

Для наложения на первичный слой сварки последующих швов трубу следует равномерно и медленно поворачивать. Второй и третий слои рекомендуется начинать, смещаясь, каждый раз примерно на 15-30 мм от предыдущего. Последний шов должен получиться ровным и плавно переходящим во внешнее основание отопительного элемента.

Необходимо добавить, что толщина трубы определяет размер сварных слоев. Так, для сварки элементов, имеющих размер поперечного сечения до 6 мм, используется два слоя. Для трубы размером 6-12 мм – три слоя. Для элементов от 12 мм необходимо четыре слоя сварки.

Сварку элементов отопления необходимо выполнять в непрерывном темпе.

Соединение с помощью муфты

Герметичное и надежное соединение стальных труб муфтовым методом производят при монтаже напорных и безнапорных трубопроводов. Соединение отдельных элементов между собой производится следующим образом:

1. в местах, где будет закреплена муфта, предварительно наносятся метки при помощи маркера;
2. на муфту и концы водопроводных элементов наносят герметик для труб отопления;
3. внутри муфты фиксируется отмеченный конец трубы, затем противоположный участок трубы выравнивается по одной оси с первой и на него одевается муфта.

Муфта для стальных труб

Соединение труб из металла при помощи фланцев

Стыковка труб посредством фланцев – один из наиболее применяемых методов для монтажа отопления. Для этого требуется наличие специальных фитингов, иными славами фланцев, которые имеют резиновую прокладку. Стыковка осуществляется по следующему принципу:

• на участке соединения конец трубы необходимо аккуратно обрезать, чтобы он был гладким и строго перпендикулярным. Наличие фаски на торце трубы необязательно;
• на полученном срезе закрепляется фланец;
• затем устанавливается резиновая прокладка, которая должна выступать за линию среза примерно на 10 см;
• на прокладку снова надевается фланец, в свою очередь его соединяют с ответным фланцем, который предварительно был зафиксирован на противоположном элементе отопительной системы;
• закручивая соединительные болты на фланцах, их настоятельно не рекомендуется перетягивать.

Фланец для металлических труб

Варианты стыковки труб из меди

При сборке отопления применяют различные методы монтажа. Так, стыковка медных труб производится разборным и неразборным методом. В первом случае используются фланцы, резьбовые крепления, фитинги, фиксирующиеся автоматически. При конструировании неразборной системы отопления прибегают к помощи прессования, пайки и сварки.

Сварочная стыковка

Давайте разберем процесс сварочного соединения медных труб. Такой прием стыковки применяется к трубам с диаметром от 108 мм. Толщина стенок отопительного материала  должна составлять не менее 1,5 мм. Производить сварочные работы, в данном случае, необходимо только встык, при этом надлежащая температура должна равняться 1084 градусам. Стоит добавить, что данный вариант установки отопления не рекомендуется производить своими руками.

На сегодняшний день строителями применяется несколько видов сварочных работ:

1. Газовая сварка с применением горелок ацетиленокислородного типа.
2. Сварка с плавящимися электродами, выполняемая в среде инертных газов – аргона либо гелия.
3. Сварка, при которой используются неплавящиеся электроды.

В большинстве случаев для стыковки элементов из меди используется дуговой метод сварки. Если трубы, которые планируется применять для сборки трубопровода, изготовлены из чистой меди, то здесь необходимо использовать неплавкие вольфрамовые электроды в среде аргона, азота или гелия. При сварке элементов из меди процесс должен проходить быстро. Это предотвратит образование на металлической основе трубы различных окислений.

Сварочная стыковка медных труб

Чтобы придать прочность такому соединению, по завершению стыковочных работ рекомендуется провести дополнительную проковку полученных соединений.

Соединение путем развальцовки

Случается, что применение сварочных горелок при монтаже отопительных систем создает некоторые неудобства. В этом случае рекомендуется прибегать к помощи развальцовки соединений медных труб. Данный метод монтажа получится разъемным, что сыграет положительную роль в случае вынужденной сборки отопления.

Операция такого рода потребует обязательного наличия приспособления для развальцовки. О том, как соединить трубы отопления путем развальцовки, мы постараемся подробно расписать далее:

1. для начала зачищается наконечник трубы для того, чтобы удалить с ее поверхности задиры и заусеницы, образовавшиеся при распиле материала;
2. на трубе фиксируется муфта;
3. далее трубу вставляют в зажимное устройство, с помощью которого производится дальнейшая развальцовка;
4. затем следует начать зажимать винт инструмента до той поры, пока угол торца трубы не достигнет 45 градусов;
5. после того, как область трубы будет готова к соединению, следует подвести к ней муфту и зажать гайки.

Более наглядно о процессе можно узнать из представленного видео.

Прессовочный метод соединения

Кроме всех вышеперечисленных методов монтажа труб отопления существует также и прием прессования. Для стыковки медных элементов в этом случае необходимо вставить до упора подготовленный ранее конец трубы в муфту. После этого потребуется применение гидравлического или ручного пресса, посредством которого осуществится фиксация труб.

Если отопление планируется собрать из толстостенных труб, потребуются пресс-фитинги со специальными обжимными гильзами. Данные элементы дают возможность обжать трубы и фитинги для отопления изнутри, в то время как наружные уплотнители дадут отличную герметичность конструкции.

Соединения резьбового типа

К сожалению, медных труб с резьбовыми соединениями на рынке найти невозможно, а потому для стыковки частей теплосистемы принято использовать фитинги, которые имеют накидную гайку.

Для стыковки медных труб с трубами из других материалов применяют бронзовые или латунные фитинги с резьбой. Их использование исключает возможность гальванической коррозии. В том случае, если трубы различаются по диаметру, прибегают к помощи специальных расширителей.

Учитывая виды применяемых на сегодняшний день уплотнений для отопительных систем из меди, существует два типа резьбовых соединений:

1. Уплотнения конического типа («американка»). Данные элементы рекомендуются для монтажа отопления в условиях высоких температурных показателей.
2. Соединения плоского типа. Такие материалы предусматривают в своей конструкции уплотнители, изготовленные из различных по цвету полимерных материалов. Прокладки раскрашиваются в разные цвета для обозначения температур, при которых можно работать с такими элементами.

Схема выполнения соединения медных труб

В данной статье мы рассмотрели методы соединения труб из наиболее популярных материалов, используемых при создании систем отопления. Если же вы еще не определились с конкретным видом труб, рекомендуем ознакомиться со статьей «Какие трубы отопления выбрать».

Похожие статьи

Соединение труб при разводке системы отопления производится при помощи сварки (металлические) или паяльника (металлопластиковые). Это оптимальные методы, позволяющие добиться прочного контакта двух поверхностей без протечек. Однако существуют и альтернативные варианты: к ним относится резьбовое соединение, компрессионные фитинги, ремонтно-монтажные обоймы. В текущей статье рассмотрим, как провести отопление без сварки труб и использования специального инструмента.

Соединение металлических труб отопления без сварки

Наиболее быстрым способом соединение без применения сварки является компрессионный фитинг. Тем не менее, рассмотрим и другие методики: резьбовое соединение и установка ремонтно-монтажной обоймы. Последняя применяется как для стыковки, так и устранения протечек, возникших вследствие растрескивания металла.

Резьба

Создать резьбовое соединение получится только при условии свободного доступа к трубе, т.е. на этапе первично установки. В остальных случаях провести нарезку резьбы будет достаточно проблематично или невозможно. Сама процедура проводится по следующей схеме:

1. Очистить трубу от краски и ржавчины. Если имеются металлические наплывы после выполненной ранее сварки, их следует спилить. Соединяемая поверхность должная быть чистой и гладкой.
2. Используя напильник, снять фаску с торца, где был выполнен срез.
3. Взять плашку подходящего размера, вкрутить в нее ручки. Промазать резцы смазкой или салом.


4. Установить инструмент на трубе, убедиться, что он расположен строго перпендикулярно.
5. Произвести пол оборота плашки по часовой стрелке, затем четверть оборота против. Затем повторять движение, пока резьба не будет нарезана.

Теперь разберемся, как врезаться в трубу отопления без сварки. Для этого потребуется использовать муфту с гайкой. Она может иметь три ответвления для создания разводки. При создании резьбы, следует помнить, что на одной трубе она должна быть в 2 раза длиннее. Закрепление муфты:

1. На более длинную резьбу накручивается гайка, затем муфта.
2. На вторую трубу накручивается гайка.
3. Детали сопоставляются вместе, после чего муфта скручивается с длинной резьбы и частично накручивается на короткую. Элемент должен оказаться примерно посередине разреза.
4. Осталось накрутить гайки с обеих сторон, предварительно намотав на резьбы уплотнительный материал (фум-ленту, паклю).

Подобное соединение считается достаточно прочным и может прослужить не один год.

Внимание!На тонком металле резьба может прогнить, что повлечет за собой разрыв и риск затопления.

Компрессионные фитинги для стальных труб

Данный вид соединения позволяет провести отопление без сварки труб и нарезания резьбы. При этом специалисты отмечают высокую надежность компрессионных фитингов, лидером производства которых является фирма Гебо. Отсюда часто возникает путаница понятий – многие называют эти соединительные приспособления в честь популярного производителя (яркая аналогия – марка Xerox, которая стала нарицательным именем для работ по копированию документации).

Важно!Использовать компрессионные фитинги можно только в том случае, если вода в системе отопления не будет прогреваться выше 80 градусов.

Среди плюсов данного способа соединения можно выделить скорость работы, и отсутствие необходимости использования специального инструмента. Все что понадобиться – это два баллонных ключа, которыми будет удерживаться и зажиматься фитинг.

Методика работы следующая:

1. Надеть на трубу детали фитинга в последовательности: гайка, зажимное кольцо, прижимное кольцо, уплотняющее кольцо.


2. Надеть муфту, убедиться, что все элементы расположились правильно и без перекосов.
3. Затянуть гайку. Должен остаться виден один виток резьбы. Если после подачи теплоносителя появилась небольшая протечка – гайку можно подтянуть.
4. Произвести те же действия в отношении второй стороны фитинга.

Больше узнать о компрессионных фитингах можно посмотрев видео:

Ремонтно-монтажная обойма

При эксплуатации старых систем или превышении давления, часто возникает вопрос, как заделать трубу отопления без сварки. Для этих целей применяется ремонтно-монтажная обойма. Она может быть выполнена в виде муфты или тройника. Внешняя часть детали металлическая с прижимными болтами, внутри резиновая прокладка.

Элемент зачастую используется для экстренного устранения течи, но может быть применен и как постоянный вариант соединения труб водоснабжения. Инструкция по применению:

1. Очистить места прилегания трубы от краски и прочих отложений, которые могут повлиять на будущую герметичность.
2. На место соединения наложить резиновый уплотнитель. Пронаблюдать, чтобы его разрез не попал на место стыковки верхней и нижней части обоймы.
3. Промазать разрез герметиком и, при возможности, дать некоторое время на высыхание.
4. Установить части обоймы, закрепить болтами.

Это все варианты создания прочного соединения между металлическими трубами без использования сварочного аппарата. Теперь опишем несколько методов при работе с металлопластиковыми деталями.

Соединение металлопластиковых труб отопления

Для металлопластиковых труб могут быть использованы аналогичные способы соединения, за исключением резьбового. Поскольку их принцип работы был описан выше – повторяться не имеет смысла.

Принципиально новый вариант соединения представляют пресс-фитинги. Они подразделяются на обжимные и напрессовочные или надвижные.

Обжимные пресс-фитинги

Гильза, обжимающая трубу, может быть закреплена сразу на корпусе или располагаться отдельно. Такой вид работ выполняется при помощи специальных клещей. Инструмент имеет съемную головку, которая подбирается исходя из диаметра гильзы.

Разводка отопления без сварки труб путем обжима пресс-фитинга выполняется так:

1. Отрезать трубу с использование трубореза.
2. Зачистить место среза.
3. Применить калибр для устранения овальности, возникающей после обрезки инструментом.
4. Надеть обжимное кольцо.
5. Надеть на штуцер диэлектрическую прокладку и уплотнительное кольцо, после чего вдавить элемент во внутреннюю полость трубы.
6. Выполнить обжим, используя клещи.

При правильном выполнении работы на внутренней стороне гильзы будут отчетливо видны две полоски, где произошло сдавливание. Эти зоны не должны совпадать с местами расположения уплотнительных прокладок, в противном случае со времени произойдет их разрушение, что существенно сократит срок службы соединения (5-10 лет вместо 20-30).

Надвижной фитинг

Отличие этого варианта соединения заключается в том, что происходит не обжатие кольца, а его натягивание на трубу. Для выполнения работы потребуется специальный пресс, а не клещи.

Инструкция по соединению:

1. Обрезать трубу и надеть на нее металлическое кольцо.
2. Расширить конец детали с помощью экспандера.
3. Вставить штуцер до упора.
4. Надвинуть муфту с помощью губок пресса и выполнить напрессовку на штуцер.

Внимание!Такое соединение является необслуживаемым, поэтому при возникновении протечки или потребности изменить конструкцию, придется срезать ее часть вместе с фитингом и проводить полную замену элемента.

Посмотреть как монтируется надвижной фитинг можно на этом видео:

Представленные в статье рекомендации помогут выполнить ремонт или разводку труб отопления без сварки. Самым часто используемым вариантом являются компрессионные фитинги, которые не требуют предварительной подготовки и использования специального инструмента.

Одним из самых ответственных элементов при устройстве системы отопления или водопровода является соединение пластиковых труб. В каком месте всегда начинает течь в первую очередь? На соединении, конечно.

Хотелось бы рассказать более подробно о типах и надежности соединений в предлагаемой нами продукции:

1. Соединение пластиковых труб ТЕСЕ (метод аксиальной запрессовки с помощью надвижных гильз)

Очень надежное соединение. По технологии TECEFlex соединение пластиковых труб ТЕСЕ основывается на аксиальной запрессовке фитинга и, предварительно расширенной, трубы. Благодаря «эффекту памяти» трубы из сшитого полиэтилена при соединении не применяются никакие уплотнения. Отсутствие уплотнительных резинок и т.п. делает это соединение очень надежным и допускает его монтаж внутри строительной конструкции (замоноличивание). При соединении труб по технологии TECEFlex не заужается проход, что повышает гидравлические параметры системы. Технология соединения очень проста и доступна любому человеку — расширяется труба, вставляется в трубу фитинг, производится запрессовка. Для соединения пластиковых труб ТЕСЕ потребуется специальный инструмент, который можно взять у нас в аренду. Более подробно об этом методе соединения труб можно посмотреть в инструкции по монтажу пластиковых труб ТЕСЕ от производителя. Видео TECE как соединять пластиковые трубы с помощью надвижных гильз:

2. Соединение (пайка) полипропиленовых труб Экопластик

В настоящее время, этот тип соединения является одним из самых распространенных. Преимущества полипропиленовых труб, такие как незарастание, длительный срок службы, высокие гигиенические и физико-химические показатели, естетичность и надежность, приемлемая цена способствуют все более широкому их применению при устройстве отопления и водоснабжения. Соединение полипропиленовых труб Экопластик производится методами:

• полидифузной сварки (основной способ);
• сварки электрофитингом

Надежность соединения труб этим способом очень высока, ведь оно происходит на молекулярном уровне. Фактически, прочность соединения не отличается от прочности самой трубы. Соединения полипропиленовых труб, повороты, переходы с одного диаметра на другой, ответвления производятся посредством сварки трубы и соответствующего фитинга. Для поворота используют колено, для ответвления — тройник, для смены диаметра — переход, для вывода под смеситель — настенное колено и т. д. Последовательность пайки полипропиленоых труб следующая:

• нагреть паяльник с одетыми насадками для пайки труб до 250-270 град. С
• одеть на насадки фитинг и трубу, выдержать установленное время
• соединить их

Этот тип соединения можно считать одним из самых сложных среди современных пластиковых труб для отопления и водоснабжения. Если планируется устраивать водоснабжение или отопление своими руками, то предварительно нужно попрактиковаться, дабы избежать порчи труб и фитингов. И только закрепив навыки приступать к работе. Более детально ознакомиться с тем как производиться пайка полипропеновых труб Ekoplastik, делается расчет и монтаж трубных систем можно в «Инструкции по монтажу» от фирмы Экопластик. Видео EKOPLASTIK как соединять полипропиленовые трубы сваркой:

3. Соединение металлопластиковых труб VALTEC, FADO обжимными фитингами

Этот тип соединения металлопластиковых труб привлекает простотой. Сделать отопление своими руками используя металлопластиковые трубы VALTEC, FADO и систему обжимных фитингов будет намного проще, чем в предыдущих вариантах. Процесс соединения трубы и фитинга состоит из следующих этапов:

• очистка заусениц на краю трубы, снятие фаски
• одевание на трубу гайки и зажимного кольца
• аккуратное (не сдвигая резиновых колец) надвигание металлопластиковой трубы FADO, VALTEC на штуцер обжимного фитинга
• затягивание гайки и штуцера

Это соединение не требует никаких дополнительных инструментов кроме ключей, которые есть практически у каждого. Ни в коем случае нельзя использовать уплотнительные материалы, типа пакли, ленты фум и т.п. Они не дадут возможности кольцу правильно обжать металлополимерную трубу. Простота сборки — главное преимущество соединения на обжимных фитингах. К недостаткам следует отнести недолговечность (вследствие использования резиновых уплотнений), недешевую цену (особенно в сравнении с полипропиленом), невозможность замоноличивания (к соединениям на обжимных фитингах должен обязательно быть доступ). Несмотря на простоту этого соединения мы рекомендуем ознакомиться с руководством по монтажу от компании VALTEC. Вы узнаете много полезного, сможете сделать отопление самостоятельно и без ошибок. Видео VALTEC как соединять металлопластиковые трубы обжимными и пресс-фитингами:

4. Пресс-соединение металлопластиковых труб

Сединение металлопластиковых труб пресс-фитингами надежно, эстетично, относительно просто и достаточно долгосрочно. Для монтажа отопления или водоснабжения таким способом потребуется специальный инструмент — пресс-клещи. Пресс-фитинг в месте содинения состоит из трех частей: штуцер с уплотнительными кольцами, нержавеющая обжимная гильза, пластиковый ограничитель. Процесс соединения выполняется в следующей последовательности:

• обрезка и калибровка трубы, снятие фаски
• надевание металлопластиковой трубы на, предварительно смазанный мыльным раствором или специальной смазкой, штуцер до ее появления в окошке гильзы
• первичный обжим
• вторичный обжим с поворотом пресс-клещей на 15-90 градусов

Пресс соединения не требуют обслуживания. Их можно замоноличивать, прятать за гипсокартоном и т.п. В сравнении с обжимным, пресс-соединение намного надежнее и пользуется гораздо большей популярностью у профессиональных монтажников. Качественные пресс-фитинги от известных производителей стоят недешево, цена примерно на уровне фитингов для аксиальной запрессовки (на надвижных гильзах). Но, пожалуй, главный их недостаток — наличие резиновых уплотнительных колец, которые подвержены «старению».

5. Самофиксирующиеся соединения (Push-It)

Одна из основных задач производителей фитингов для металлопластиковых и пластиковых труб максимально снизить влияние человеческого фактора на процесс соединения. Любое дополнительное действие, выполняемое при соединении трубы с фитингом, увеличивает вероятность ошибки. Где-то перетянул, где-то недотянул, где-то недожал, где-то пережал. Так и возникают протечки.

Одна из последних разработок в этом сегменте — самофиксирующиеся фитинги типа Push-It. Для примера можно привести систему TECELogo производства немецкой компании TECE или ixPRESS2 от испанской компании BLANSOL. Если для обжимных соединений нужны гаечные ключи, для создания пресс-соединений потребуются пресс-клещи, то для самофиксирующихся соединений в системе отопления и водоснабжения не нужно ничего, кроме собственных рук.

К преимуществам соединений такого типа относятся:

• простота и быстрота монтажа
• эстетичный вид
• достаточная надежность
• не нужно дополнительного инструмента

Недостатки

• высокая стоимость фитингов
• наличие резиновых уплотнителей
• нельзя замоноличивать

Процесс соединения максимально прост и позволяет сделать водоснабжение или отопление своими руками быстро и надежно. Последовательность операций следующая:

1. 1. Обрезка металлопластиковой трубы ножницами
   2. Калибровка и снятие фаски

Нужна улучшеная канализационная насосная установка? Заказывайте модель sololift wc-1. Надежная техника по доступным ценам. 2016-12-16Используемые источники:

• https://infotruby.ru/svoimi-rukami/montazh-trub-dlya-otopleniya
• https://utepleniedoma.com/otoplenie/soedinenie-trub
• https://vse-o-trubah.ru/soedinenie-trub-otopleniya.html
• http://aqua-info.org/otoplenie/montazh-sistemy-otopleniya/739-otoplenie-bez-svarki-trub.html
• http://santech.in.ua/text-pages/soedinenya-otopitelnyh-trub/
