Как соединить металлические трубы без сварки: методы, особенности монтажа

Содержание

Что собой представляют цанга и фитинг

Чтобы понять, по какому принципу работают цанговые фитинги, необходимо в первую очередь разобраться в том, что собой представляют цанга и фитинг. Цанга, конструкция которой оптимально подходит для того, чтобы использовать ее для соединения деталей цилиндрической формы, – это металлическая втулка, на боковой стороне которой выполнены специальные разрезы, формирующие несколько пружинящих лепестков. Благодаря наличию таких лепестков цанга оказывает давление на внутренние стенки трубы, тем самым прижимая ее наружную поверхность к стенкам фитингового патрона. Фитинги цангового типа, действующие по вышеописанному принципу, часто называют зажимными.

Схема соединения труб цанговым фитингом

Что касается фитинга, то под данным термином понимается соединительный элемент, используемый для создания трубопроводных систем различного назначения. Фитинги соответствующей конструкции применяются для решения различных задач, к которым, в частности, относятся:

• соединение труб одинакового и разного диаметра;
• создание в трубопроводных системах угловых соединений;
• соединение труб с различными сантехническими устройствами и оборудованием (краны, фильтры, счетчики, насосы и др.).

Основные типы цанговых фитингов

Высокая надежность, которой отличается цанговый зажим для труб, обеспечивается не только самой цангой, оказывающей давление на их внутренние стенки, но и внешней крепежной гайкой

Трубопровод, созданный с использованием таких соединений, отличается высокой надежностью, долговечностью и, что особенно важно, герметичностью

Нюансы раструбного соединения деталей

Раструбный способ соединения деталей очень прост. Край одной трубы имеет больший диаметр, именно он образует раструб, в который вставляется конец другого элемента. Чтобы соединение получилось герметичным, используется специальное кольцевое уплотнение из резины, вставляющееся в раструб, или же другой уплотнитель. Монтаж трубопровода с соединениями такого типа не представляет особой сложности и напоминает сборку конструктора. Существуют разновидности раструбного соединения.

Вариант #1 — без уплотнительного кольца

Метод очень часто используется для соединения канализационных чугунных труб. Детали измеряются. Вставляемый элемент укладывается на деревянные бруски и отпиливается по намеченной линии. Торец наружной части детали должен быть без трещин или зазубрин и строго перпендикулярен оси трубы. Подготовленная труба вставляется в раструб. Зазор внутри него должен быть заделан. В качестве уплотнителя используется промасленная пенька или просмоленный лен. Первый слой заводится в трубу кольцом, так, чтобы концы прядей не попали внутрь детали. Уплотнитель зачеканивается с помощью молотка и отвертки.

Таким же образом укладываются остальные слои материала до тех пор, пока не будет наполнено примерно две трети глубины раструба. Последним пластом укладывается уплотнитель без пропитки, которая может препятствовать сцеплению с раствором. Оставшееся расстояние до конца трубы заполняется цементным раствором или , асбестоцементной смесью, битумной мастикой и им подобным составами.

Для герметизации раструбного соединения труб без уплотнителя используется просмоленный лен или промасленная пенька

Вариант #2 — с уплотнительным кольцом

Считается одним из основных способов соединения пластмассовых труб. В данном случае герметичность обеспечивается резиновым кольцом, которое зажимается между ровным концом трубы и стенками раструба. Уплотнитель, который может быть как с особыми пластиковыми вкладышами, так и без них, позволяет частично компенсировать возможное несовпадение осей соединенных деталей. Однако неравномерная деформация уплотняющего пояска на кольце может спровоцировать протечки в области сочленения. Поэтому искривленность оси должна быть не больше толщины стенки трубы в расчете на каждый погонный метр трубопровода.

При монтаже раструбного соединения с уплотнительным кольцом нужно следить за совмещением центров. Иначе перекос трубы спровоцирует деформацию уплотнителя и, как следствие, недостаточную герметизацию соединения

Некоторые производители выпускают модели тройников и колен не под прямым, а под углом 87°. Таким образом труба, укладывающаяся под уклоном, входит в раструб не перекашивая кольца. При монтаже для предотвращения повреждения уплотнителя на гладком конце трубы выполняют фаску и смазывают ее мылом, глицерином или силиконом. Масла использовать запрещено. Соединение раструбным способом с уплотнительным кольцом выполняется следующим образом:

Проверяем наличие уплотнительного кольца в раструбе и фаски на гладком конце трубы

В среднем один раструб компенсирует удлинение двухметрового фрагмента трубопровода.

Если требуется соединить таким методом трубы из разных материалов, используются специальные переходные патрубки.

Вариант #3 — раструбным способом с помощью сварки

Контактная раструбная сварка предназначена для пластиковых деталей и осуществляется с помощью специального оборудования. В процессе соединения используется механический или ручной сварочный аппарат, оснащенный особыми приспособлениями для нагрева элементов. Это дорн, предназначенный для оплавления внутренней поверхности детали, и гильза, разогревающая наружную часть трубы.

Полипропиленовые трубы соединяют раструбной сваркой. Для этой процедуры используется специальный сварочный аппарат, который разогревает детали до нужной температуры

Процесс соединения достаточно прост. Подбирается комплект гильза-дорн, соответствующий диаметру соединяемых труб. Приспособления устанавливаются на платформу прибора и разогреваются. Детали надеваются на оборудование и нагреваются до нужной температуры. После того, как она будет достигнута, элементы быстро и аккуратно снимают и точным движением соединяют до упора. Соединение оставляют неподвижным до остывания и полного затвердения пластика.

Монтаж

Монтаж цанговых соединений является наиболее простым из возможных. Соперничают по легкости монтажа классические фитинги на резьбе, однако там необходимо самостоятельно (фум лентой или льняной паклей) осуществлять герметизацию соединения. Причем делать это потребуется каждый раз заново, если нужно разобрать узел. В случае с цанговым фитингом такой необходимости нет.

Для работы потребуются:

• ножницы для пластиковых труб или ножовка по металлу;
• калибратор с фаскоснимателем;
• гаечный или разводной ключ.

Разберем монтаж цангового соединения на примере металлопластиковой трубы. Схема работ следующая:

• отрезать трубу;
• выровнять окружность, надев трубу на калибратор и провернув ее;
• снять внутреннюю фаску (необходимо для того, чтобы неровный срез не повредил уплотнительные кольца на штуцере);
• разобрать фитинг, сняв гайку и цанговое кольцо;
• надеть гайку и кольцо на трубу в описанном порядке;
• натянуть трубу на штуцер до упора;
• подвинуть на место цангу;
• закрутить гайку.

Разновидности компрессионного фитинга

Цанговые фитинги для пластичных трубопроводов имеют внутренний штуцер, с помощью которого пластичные стенки трубы придавливаются к прокладке посредством закручивания крепления.

Преимущества и минусы использования

Максимальное рабочее давление зависит от рабочей температуры и составляет от 5 до 10 бар. Полиамидные муфты характеризуются высокой устойчивостью к внешним механическим воздействиям, таким как ссадины, ссадины или удары, что продлевает срок службы и, таким образом, обеспечивает длительную эксплуатацию.

Хотя кислотные соединения не могут быть использованы, они устойчивы к таким соединениям, как. Бензин — щелочные — автомобиль и мазут. Мы предлагаем следующие виды витых соединений. Прямолинейный монтаж с наружной и внутренней резьбой и сквозным. Угловой подголовник с внешней и внутренней резьбой.

У соединений для медных труб нет внутренней втулки, на которую надевается труба. Кроме этого небольшого отличия, конструкция зажимного устройства полностью повторяется: тот же способ компрессии обжимными гайками и уплотнительное кольцо. Их применяют для фиксации твердых труб, но можно использовать и для мягких материалов. В последнем случае внутрь пластиковой трубы помещают опорную втулку, чтобы при закручивании гаек просвет трубы не деформировался.

Как и любой фитинг, цанговые соединения изготавливают из различных материалов. Наиболее распространены латунные и пластиковые соединения. Для медных труб чаще всего применяют медные цанговые фитинги. Мягкая медь под давлением имеет свойство притираться прижимными поверхностями.

Выдерживают рабочее давление в 25 бар и температуру 115°С. Но они подвержены воздействию коррозии, не рекомендуется применять их в трубопроводах с агрессивными средами.

Сделаны из прочного полиэтилена или полипропилена. Полиэтиленовые детали допускается использовать для труб из полипропилена тип 3 (PPRC), сшитого полиэтилена (РЕХ) и ПНД.

Полипропиленовые сделаны обычно из ударопрочного технополимера. Цанговый зажим сделан из нержавеющей стали. Нажимное кольцо цангового захвата и направляющие втулки сделаны из пластика. Таким фитингом можно соединять трубы из полиэтилена, полиуретана, полиамида, нейлона и других синтетических материалов. К данной категории относятся цанговые фитинги для пластиковых труб.

Чтобы усилить изделие, некоторые производители добавляют наружное металлическое кольцо над внутренней пластиковой резьбой.

Отдельно стоит рассмотреть способы соединения пневматических труб. Пневматическими называются системы, испытывающие давление сжатого воздуха. Для обеспечения герметичности соединений требуются детали с повышенной устойчивостью к давлению.

Фитинги для таких систем подразделяются на несколько видов. Они могут быть как цанговыми, так и нет.

• Пневматические типа МВ монтируются в системы фильтрации воздуха. Изготавливаются из высокотехнологического пластика на основе ацетатного полимера. Изготовленные из такого материала фитинги выдерживают давление до 12 бар, рабочая температура от -10°С до +70°С. Их отличает повышенная степень жесткости и устойчивость к коррозии.
• Пневматические фитинги могут изготавливаться из других материалов, таких, как тефлон, полиэтилен, полиамид, полиуретан. Применяют также медь, нержавеющие сплавы и сталь. А вот латунные соединения имеют ограниченное применения в условиях, исключающих воздействие агрессивных сред.
• В качестве пневмофитингов применяются полиуретановые и полиамидные трубки, но они не относятся к категории компрессионных соединений.

Основные преимущества пневматических цанговых фитингов заключаются в возможности произвести быстрый монтаж и демонтаж системы. Все пневматические фитинги, выпускаемые на сегодняшний день, обладают повышенной устойчивостью к температурному режиму и повышенному давлению. Такой вид соединения остается надежным в течение длительного времени, сохраняя свои качества. Пневмофитинги довольно специфичны и разработаны для установки в конкретных системах подготовки, транспортировки и обработки. К недостаткам пневматических цанговых фитингов можно отнести тот факт, что их нельзя применять для управления основным потоком газа или воздуха, циркулирующего в системе. Для этих целей применяется другой вид пневмофитинга.

Что такое цанговый фитинг

Чтобы разобраться в данном вопросе, нужно понимать определение двух терминов: цанга и фитинг.

Они могут использоваться как для простого соединения двух трубок одинакового диаметра, так и как переходники между трубами разных диаметров, разных материалов (к примеру, переход с на металлопластиковые), выполнять функции тройников, крестовин, углов, заглушек и т.д.

• цанговые фитинги могут использоваться при монтаже трубопроводов, транспортирующих горячую и холодную воду, газы, масла, химические среды;
• допустимое давление не превышает 1,6 МПа;
• внутренний диаметр зажимных соединителей для пластиковых, металлопластиковых или медных труб представленных на строительном рынке, варьируется в пределах от 8 до 100 мм;
• цанговой фитинг может быть прямой, угловой, тройниковый, крестовой и т.д.
  • прямой цанговой фитинг или муфта. Данный тип используется для соединения отрезков труб одного диаметра из одинакового материала;
  • переходной фитинг требуется в случае необходимости соединить трубы разного диаметра или для перехода между трубами из разных материалов (к примеру соединение металлопластиковых и металлических труб);
    • угловой или отводный соединитель используют для обустройства углов и поворотов от 45 до 120 градусов;
    • крестовина – элемент, позволяющий в две стороны;
    • тройник используют в случае необходимости одностороннего ответвления от потока;
    • штуцер служит переходником с трубы на шланг;
    • нужна для перекрытия потока в конце трубопровода.
      • доступная стоимость;
      • широкий модельный ряд;
      • наличие в ассортименте любых профильных магазинов;
      • легкость монтажных работ, с которыми справится каждый потребитель;
      • возможность монтажа подручными средствами без приобретения какого-либо специального оборудования;
      • герметичность и высокая надежность стыков металлопластиковых, пластиковых или медных труб;
      • долговечность;
      • возможность повторного использования соединительных элементов. Благодаря этому цанговые фитинги удобно использовать даже во временных конструкциях;

Однако существуют и некоторые недостатки:

Классификация фитингов

Соединительная арматура данного вида классифицируется по таким признакам.

Соединительный фитинг для труб из разных материалов

Материал изготовления

В зависимости от материала, из которого они выпускаются, детали бывают:

• металлическими – из черных (чугун и сталь) и цветных металлов (латунные и медные фитинги для ПНД труб);
• пластиковыми.

Правила монтажа

По особенностям монтажа фитингов, они подразделяются  на следующие виды:

</ul></ul></ul></ul></ul></ul></ul></ul>

1. Резьбовые. Крепление производится при помощи резьбы.
2. Сварные. Соединение элементов осуществляется газовой сваркой.
3. Пресс-фитинги. Обеспечивают надежную стыковку, но требуют специального обжимного инструмента.
4. Цанговые адаптеры. Трубы в этом случае фиксируются с помощью уплотнительных колец.

На последнем виде остановимся подробнее.

Технология монтажа

При установке труб с помощью цанговых фитингов требуется зафиксировать цангу во внутреннюю часть конструкции. Наружная гайка привинчивается посредством разводного ключа. Таким образом, достигается оптимальный уровень герметичности конструкции. Те же действия производятся со второй частью конструкции.

Следует помнить, что данные элементы оказывают немалое давление на конструкцию. По этой причине, если производится установка труб из пластика, следует контролировать уровень зажима. При излишнем применении силы конструкция может сильно деформироваться. По этой причине необходимо стараться регулировать свои усилия, не допуская возникновения трещин на изделии. Если вы желаете подробней узнать об особенностях этих обжимных устройств и специфике их монтажа, вы всегда можете посмотреть фото на эту тематику.

Преимущества

Цанговые фитинги появились на рынке относительно недавно, однако они быстро завоевали внимание потребительской аудитории. И это не удивительно, ведь отличает их ряд важных преимуществ:

• Демократичная стоимость;
• Возможность найти элементы в каждом магазине соответствующего профиля;
• Простота в установке;
• Герметичность, качество и надежность соединений;
• Долговечность;
• Возможность вторичного использования, что позволяет использовать элементы в конструкциях, которые планируется, по истечении некоторого срока времени, разобрать.

Однако у цанговых фитингов есть и недостатки. В частности, это постепенно ослабевание зажима. По этой причине такие соединения требуют регулярного затягивания

При установке труб важно не забыть об обеспечении беспрепятственного доступа к соединениям. Важно также помнить, что конструкции с такими соединениями нельзя прокладывать в стенах

Это сокращает широту их использования, но не значительно.

Если вас интересуют цанговые фитинги для труб, на нашем сайте вы можете посмотреть их фото, изображения с готовыми соединениями. Приобретать ли эти соединительные элементы или подумать о других вариантах, зависит от конкретной вашей ситуации, специфики монтажа системы, ваших личных предпочтений. Если вы собираетесь устанавливать конструкции самостоятельно, вы сможете оценить простоту работы с данным типом элементов.

цанговый фитинг для труб

Чтобы обеспечить бесперебойное водоснабжение многоквартирных домов, часто применяют трубы из пластика. Популярность они получили, благодаря длительному сроку службы, особой надежности и безопасности в эксплуатации. Помимо того, производить монтаж пластиковых труб довольно просто и быстро, за счет их гибкой конструкции.

водорозетка двойная

Трубы классифицируются по большому количеству признаков, основные из них перечислены ниже:

• Материал, из которого они изготавливаются:
  • металлические;
  • железобетонные;
  • полимерные.
• По способу производства:
  • шовные;
  • бесшовные.
• По форме сечения:
  • круглые;
  • квадратные;
  • прямоугольные;
  • другие формы сечения.
• По назначению и условиям работы:
  • для высокого давления;
  • для низкого давления.

Содержание:

• Резьба ↓
• Фланцевое соединение ↓
• Раструб ↓
• Склеивание труб ↓
• Прессование ↓
• Сварочное ↓
• Подробное описание каждого способа ↓
• Резьбовое ↓
• Фланцы ↓
• Подклейка ↓
• Сварка ↓
• Раструб ↓
• Прессование ↓
• Преимущества и недостатки каждого способа ↓
• Резьба ↓
• Фланцы ↓
• Подклейка ↓
• Сварка ↓
• Раструб ↓
• Прессование ↓
• Способы соединения металлических труб с пластиком ↓
• Советы и рекомендации ↓

Эта упрощенная схема минимально показывает большое семейство данного изделия, а также его широкое применение.

Главная задача соединения труб – получение шва, который будет герметичным, долговечным, надежным. Они делятся на два вида: разъемные и неразъемные:

• Разъемные соединения:
  • резьбовые;
  • фланцевые;
  • раструбное.
• Неразъемные соединения:
  • сварочное;
  • склеивание;
  • раструбное;
  • прессование.

В зависимости от условий работы, материала, геометрических размеров определяют лучший способ соединения.

Резьба

Резьбовые соединения являются одними из самых древних. Используются они только на круглых трубах. По направлению кручения различают правую и левую резьбу. Вторая используется редко, только в специальных случаях.

Данный вид стыка пригоден для воды, газа, нефтепродуктов.

Сами концы скручиваются с помощью дополнительных деталей муфт фитингов.

Муфты бывают обычные с внутренней резьбой с двух сторон. А также бывают комбинированные, с одной стороны внутренняя, с другой – наружная.

Фланцевое соединение

Широко применяемый способ во время монтажа трубопроводов различного предназначения. Соединение происходит с помощью двух фланцев, приваренных к двум трубам и скрепленных болтами.

Также этот вариант удобен для подключения к оборудованию, механизмам.

Раструб

Применяется для водоснабжения, канализации.

Склеивание труб

Такой способ используют для стыковки двух разнородных металлов.

Очень удобен этот способ там, где тепловые воздействия недопустимы.

Стоит отметить, что чаще склеивают пластиковые, а не металлические трубы.

Прессование

Редкий способ получения соединения. Используется для медных труб, которые работают с агрессивными средами. Такие системы можно увидеть в холодильных установках.

Сварочное

Сварочное соединение самое надежное. Его используют для получения герметичных швов на трубопроводах большого диаметра предназначенных для газа или нефтепродуктов.

Подробное описание каждого способа

Резьбовое

Выполнятся несколькими способами, самый распространенный – сгон.

Выполнить эту работу помогут такие инструменты:

• Трубный, гаечный ключ.
• Муфта с внутренней резьбой.
• Уплотнители для герметизации. Может быть: пеньковая веревка, лента ФУМ или герметик.
• Контргайка.

Две трубы имеют наружную резьбу. Наносим на них герметик. На одной длина резьбы больше чем на другой. Туда где больше витков накручивается гайка, до конца. Потом муфта. Затем накручиваем её на вторую часть, походу скручивая с первой. Когда муфта перестанет накручиваться, подпираем контргайкой. Затягиваем ключами, осторожно, что бы ни лопнула муфта.

Фланцы

Для фланцевого стыка потребуется:

• два фланца;
• паронитная прокладка;
• болты, шайбы, гайки;
• ключи;
• ручная дуговая сварка;
• уровень.

Надо приварить фланцы. Не допускать смещения, они должны быть в одной плоскости.

Ловим с помощью уровня горизонталь. Прикручиваем два болта в верхние отверстия. Надеваем деталь на край тубы, так чтобы болты были вверху. Ставим на них уровень и ловим положение пузырька между полосок посередине. Когда поймали, делаем прихватку сваркой на верхней точке. Горизонтальная плоскость готова.

Переставляем уровень, в вертикальное положение, прислонив его к зеркалу фланца. Ловим уровень, слегка регулируя нижний конец фланца который еще не прихвачен. Установив вертикал, поставили вторую прихватку. И затем еще две получив четыре равномерных участка.

Затем сварщик обваривает фланец с двух сторон. Аналогично проделываются манипуляции со второй трубой.

После сварки получим две трубы, которые можно соединить. Снизу в отверстия просовываем четыре болта, немного закручиваем. Делаем зазор, вставляем прокладку. Вставляем еще четыре болта, все закручиваем.

Подклейка

Этот способ в металлических деталях применяется очень редко. Сам процесс не требует особого навыка от человека, но занимает очень много времени.

Для этой работы требуется:

• клей. БФ-2 или 88Н или ЭДП;
• кисточка.

Перед тем как клеить детали сначала наносят первый слой на их поверхности и дают обсохнуть. Этот слой будет скрепляющим. У каждого клея в инструкции написано время сушки. Дальше мажут второй слой и детали укладывают под пресс на сутки и даже более. Все зависит от клея.

После зачистить шов от подтека клея.

Сварка

Сварочный процесс используется практически во всех состыковках металлических труб.

Для того чтобы получить шов применяют такие способы сварки, как:

• газовая;
• электродуговая;
• контактная.

Газовая сварка служит для получения неразъемных соединений в трубах малого диаметра с минимальной толщиной.

Сваренная таким способом, она может проводить и воду. Главное после сварки провести испытания швов на герметичность.

Пост газовой сварки состоит:

• баллона кислорода;
• ацетилена;
• резиновых шлангов;
• горелки.

Контактная сварка мало применяется. Больше этот способ зарекомендовал себя в работе с пластиковыми трубами.

Самый ходовой способ получения неразъемных соединений электродуговая сварка, делится:

• ручную
• полуавтоматическую в среде защитных газов

При строительстве трубопроводов соединения получают только сварочным путем. Важной частью является подготовка стыка к сварке.

Труба должна соединяться с другой:

• без переломов и смещений;
• стык должен быть зачищен;
• сделать фаску;
• выставить зазор 1-3 мм.

Необходимое оборудование для сварки:

• электроды;
• источник питания (трансформатор или выпрямитель);
• кабеля;
• средства индивидуальной защиты сварщика спецовка, рукавицы, щеток.

Раструб

Данный вид соединения получил широкое применение в чугунных трубах для нефтегазодобывающей промышленности, жилищно-коммунальном хозяйстве. Один из самых простых вариантов неразъемных стыков.

Основным процессом получения стыка является заделка зазора между раструбом и поверхностью конусной трубы. Для этого используется цементный материал.

Сначала в раструб вставляют ответную трубу и потом уплотняют конопаткой, герметичный материал. После разводят раствор цемента плотно чеканят им зазор.

Для заделки раструба применяют цемент марки 300—400, который тщательно перемешивают с водой в пропорции девять частей цемента на одну часть воды. Раструб заполняют цементным раствором с помощью совка и начеканивают чеканкой до тех пор, пока последняя не начнет отскакивать от цемента.

Прессование

Этот способ получения неразъемного шва стал нужным при соединениях малого диаметра из цветных металлов. Обычная электродуговая сварка не способна по своим техническим параметрам сварить такие металлы, поэтому в этом случае нашли другой подход.

Для того чтобы выполнить сварку, нужно подготовленный конец вставить до упора в фитинг. Потом обработать его поверхность ручным или гидравлическим прессом.

Для состыковки таких тонкостенных труб цветного металла используют пресс-фитинги с обжимными гильзами. Они выполняют обжим во внутренней части трубы, а наружные уплотнители обеспечивают стыку герметичность.

Преимущества и недостатки каждого способа

Резьба

Преимущества:

• надежность;
• удобство сборки, возможность разборки;
• малая стоимость.

Недостатки:

• напряжение во впадинах резьбы, повышает усталость материала, снижая его прочность;
• необходимость применения средств стопорения, для предотвращения откручивания рабочего элемента.

Фланцы

Достоинства:

простота и удобство многоразового соединения и разъединения.

Отрицательные свойства:

• большая трудоемкость при изготовлении, следовательно, высока цена;
• при длительной эксплуатации снижение места его соединения, потеря герметичности.

Подклейка

К плюсам этого способа можно отнести его не трудоемкий процесс, не требующий больших умений и усилий.

Но ожидание склеивания иногда достигает трех суток, что не всегда удобно.

Такой вид соединения нельзя отнести к надежным способам.

Сварка

Преимущества:

• надежность;
• долговечность;
• герметичность;
• возможность соединения деталей любых форм.

Недостатки:

• возникновение остаточных напряжений;
• возможность изменения геометрии;
• риск разрушения при вибрационных и ударных нагрузках.

Раструб

В сравнении со всеми видами раструбные имеют преимущество в низкой стоимости возможности небольших осевых и боковых перемещениях трубы, что очень полезно при температурных изменениях и усадки почвы.

Отрицательный показатель заключен в трудности разъема соединения и недостаточной надежности при повышенном давлении.

Прессование

Общим положительным фактором является отличное самоцентрирование стыкуемых деталей, устойчивое состояние при ударных нагрузках. Простотой и не трудоемкий процесс.

Не поддаются обратной разборке или смещению друг друга. Вот несколько недостатков этого способа.

Способы соединения металлических труб с пластиком

Области применения:

• ремонт, замена старого трубопровода;
• строительство, при монтаже газопровода используют пластиковые трубы, но в жилом помещении газ должен быть только в металлических трубах.

В таких случаях используют несколько вариантов соединения:

• Сварочно-резьбовое. В данном случае используют комбинированные муфты. Здесь одна сторона имеет резьбу, другая муфту. Резьба соединяется с металлическим концом. Другая сторона с пластиковым концом. Такие переходники применяются для малых диаметров.
• Фланцевое. Для больших диаметров используют фланцы. В некоторых случаях применяют металлорукава.

Советы и рекомендации

• При работе с чугунными трубами надо помнить о том, что они хрупкие. Для чеканки и прессовки используйте резиновые молотки.
• Если монтаж раструбного стыка выполняется на улице в жаркую погоду, то когда цемент будет в зазоре, предлагается уложить на него влажную тряпку. Для того, что бы цемент ни трескался.
• При газовой сварке применяется горючий газ ацетилен. Его при желании можно поменять на пропан, который дешевле и безопасней.
• Когда ведется строительство трубной системы водо- или газоснабжения старайтесь сварить сначала поворотные стыки, а после когда вся конструкция собрана, последним заварите неповоротный стык.
• Закручивая болты на фланцах нельзя перетягивать. Возможно сорвать резьбу, это относится и резьбовым соединениям.

При проведении ремонта водопровода, газопровода, отопления невозможно обойтись без стыковки труб. Но периодически возникают ситуации, когда соединение труб резьбой очень сложное. Например, иногда бывает необходимо соединить две стальные трубы с квадратным сечением или же соединить металлическую трубу с пластиковой без резьбы и сварки – в таких случаях приходит на помощь безрезьбовое соединение труб. Рассмотрим особенности и основные правила применения такого соединения на практике.

Методы безрезьбовых соединений

Все методы соединений, не использующих резьбу, делятся на 2 большие группы: сварочные методы и методы, не использующие резьбу и сварку.

Сварочные, в свою очередь, классифицируются на подвиды:

• сварка плавлением;
• сварка давлением.

Безрезьбовые бессварочные методы:

• соединение с использованием муфт;
• соединение с использованием фитинга Гебо;
• фланцевое соединение;
• натяжное соединение.

Сварочные методы соединения труб

Сварка отлично подходит, если необходимо сделать безрезьбовое соединение квадратных труб.

Наиболее популярным методом сварки является электродуговой.

Для его осуществления необходимо выполнить следующие действия:

1. на месте будущего шва нужно сделать фаски на трубе;
2. обязательная зачистка с помощью наждачной бумаги места предполагаемого стыка (от крупного абразива к более мелкому);
3. непосредственное соединение труб сваркой, то есть плавка металла с помощью электрического тока;
4. зачистка полученного сварного шва наждачной бумагой (от крупной к мелкой).

Преимуществами такого метода является относительная простота процесса, герметичность стальных труб, возможность использовать для труб любой формы и диаметра. Но стоит помнить, что после сварки в сварных швах остаются остаточные напряжения, которые могут разрушить ваше соединение при больших нагрузках или вибрациях. Сварка также не подходит при соединении медных, алюминиевых и пластиковых труб. Но ее вполне можно использовать для того, чтобы трубы медные или алюминиевые без отходов разрезать с помощью автогена, тем самым проделав подготовительные работы для фитинга не используя дополнительные инструменты и оборудование.

Безрезьбовое соединение с помощью муфты: виды и их особенности

Соединительная муфта – это цилиндр, внутри которого будут закреплены концы труб, предназначенные для соединения. Муфта – это не только соединитель (фитинг) труб, но и переходник. Ее можно использовать для напорных и безнапорных труб. Достоинство такого соединения – возможность использовать для любых видов труб с разными диаметрами.

Стоит помнить, что муфта и труба должны быть из одного вида материала, в противном случае место соединения получится ненадежным.

Стальные фитинги универсальны, они могут быть не только соединяющим элементом или переходником, но и могут устранить проблемы с трещинами или другими повреждениями. Стальные резьбовые муфты очень прочные, что повышает его устойчивость к механическим воздействиям. Но не стоит их использовать для труб, которые формируют водопровод для холодной воды: из-за конденсата возможно образование коррозии, что ухудшит качество.

Название металлополимерных фитингов говорит само за себя, их используют при необходимости соединить металлическую трубу с пластиковой. Но при монтаже стоит использовать уплотнитель. Это несколько усложняет работу, ведь уплотнитель должен остаться на своем месте.

Соединение с помощью муфты: строение и монтаж

В общем случае конструкция муфты включается в себя корпус, 2 гайки необходимого диаметра с разных концов, установленные внутри шайбы, и резиновые подкладки. При выборе такого фитинга стоит помнить, что гайки, шайбы и подкладки должны быть такого же диаметра, что и трубы.

Общий монтаж труб выглядит так: концы обеих труб вставить сквозь гайки в муфту, так чтобы они прошли через шайбы и прокладки. Далее затяните гайки до упора. Безрезьбовое соединение с помощью муфты готово.

Виды безрезьбового соединения фитингом Гебо

Самая молодая и популярная муфта для безрезьбового соединения – это компрессионный (зажимный) фитинг Гебо (Gebo).

Данный вид соединения может быть двух видов: односторонним и двухсторонним. В первом случае на переходнике одна часть сделана с резьбой, а другая – компрессионная, это подходит, например, при соединении гибкого шланга или счетчика с трубой.

В двухсторонней муфте Гебо имеются компрессионные кольца с двух сторон. Различают еще несколько разновидностей этих фитингов: в виде муфты и в виде тройника, то есть его можно одновременно использовать как соединительный элемент, так и переходник.

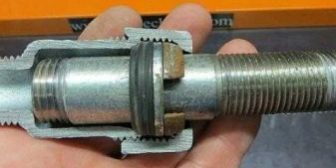

Устройство и монтаж муфты Гебо

Гебо-муфта состоит из следующих элементов: корпус, уплотнительные, прижимные, зажимные кольца и гайки.

Монтаж компрессионной муфты Гебо очень прост, справится даже человек без опыта, применяется обычно при очень срочных работах.

Установка проходит в несколько этапов:

1. зачистите с помощью наждачной бумаги предполагаемые места стыков;
2. наденьте гайку;
3. далее наденьте кольца в следующем порядке: зажимное, прижимное, уплотняющее;
4. затем наденьте Гебо-муфту до половины и затяните гайкой;
5. после чего проделайте то же самое для второй трубы или детали.

Применение фитинга Гебо

Фитинг Гебо отлично подходит для монтажа оцинкованных, чугунных и стальных труб, а также металлических с пластиковыми или полиэтиленовыми.

Безрезьбовое соединение фитингом Гебо обычно используют при замерзании воды в трубе, появлении коррозионного или механического повреждения, при необходимости устранить течь. Многие мастера спорят о том, можно ли использовать данную конструкцию соединения на отопительных трубах. Ответ простой: как говорится, можно, если осторожно – температура трубы и воды в трубе не должна превышать 80°С при давлении 1 МПа, допускается кратковременное воздействие температур до 120°С. Зато муфта Гебо отлично подходит для канализационных с давлением до 1 МПа и газовых труб. Но в газовых магистралях допускается давление не выше 0,4 МПа.

Достоинства и недостатки Гебо-муфты

Простота монтажа, оригинальная конструкция соединительного элемента, отсутствие внутренних напряжений и усталости материала, многопрофильность применения, а при покупке вам выдают паспорт на деталь – это положительные стороны использования безрезьбового соединения муфтой Гебо. А также такие муфты обладают высоким сопротивлением на растяжение и сжатие. Существует возможность соединять трубы, которые лежат не на одной оси, возможный угол отклонения до 3°. Но все же главным преимуществом перед другими соединительными элементами является срок эксплуатации. Фитинг Гебо можно использовать от 10 лет и вплоть до 50.

К недостаткам следует отнести одноразовость использования, в противном случае вам придется докупать уплотнительные подкладки и зажимные кольца. На различных форумах пользователи муфт Гебо пишут, что в последнее время на рынке появились подделки, которые не обеспечивают надежность соединения. Подделки продаются без паспорта.

Фланцевое соединение: типы, виды, материалы изготовления

Фланец – это одновременно и вид, и способ соединения труб. Их применяют практически во всех отраслях промышленности, но особое предпочтение отдают в сантехнике. Характерной чертой всех фланцев является тот факт, что их без исключения изготавливают по ГОСТу.

В составе фланцев болты и соответствующие им гайки одинакового количества, которые располагаются по периметру двух пластин для их стягивания. Между пластинами размещают уплотнительное кольцо.

Существует всего 2 типа фланцев:

1. проходной фланец (их используют для увеличения трубы);
2. фланец-заглушка (используют как тупик).

Согласно государственным стандартам СНГ, фланцы разделяют на плоские, воротниковые, аппаратные, кольцевые, для сосудов, заглушки, на резьбе.

В основном фланцы изготавливают круглой или овальной формы, но встречаются и квадратные, правда, реже.

Для создания фланцев применяют углеродистые и легированные стали, чугун, полипропилен, медь и сплавы на ее основе, алюминий.

Применение фланцевого соединения

Основная задача фланцевого фитинга – создание герметичного стыка между двумя трубами диаметром ≥32 мм.

Овальные фланцы используются в коммунальных коммуникациях, например, для канализационных труб и вентиляции.

В различных сферах производства, например, газового или химического, применяют исключительно фланцы круглой формы.

Фланцы из легированной, в частности, нержавеющей стали, используют для трубопроводов, которые работают с агрессивной средой (морская вода, кислоты, щелочи, спирты, продукты переработки нефти).

Фланцевые фитинги можно использовать при давлении не больше 4 МПа и с температурой эксплуатации не выше 3000°С.

С помощью фланца можно осуществлять не только соединение, но и заглушить водопроводную или газовую трубу.

Однозначным достоинством является тот факт, что можно соединять между собой не только стальные или чугунные трубы, но и металлические и пластиковые между собой.

Монтаж и герметизация фланцевого соединения

Осуществить монтаж фланца очень легко. Для этого сначала необходимо зачистить соединяемые трубы наждачной бумагой, затем установить фланцевые пластины на торцы труб (для создания надежного фитинга для этой операции можете использовать сварку). Далее ставится уплотнительное кольцо (подкладка) посредине двух трубопроводов. После чего фиксируете полученное соединение с помощью крепежных болтов и гаек.

Главной характеристикой надежности фланцевого фитинга является герметичность. В зависимости от среды соединения и условий эксплуатации для герметизации применяют различные подкладки. Таким образом, для углеводородной среды применяют масло-, бензостойкую резину (ГОСТ 7338-77) или паронит (ГОСТ 481-80); при повышенных температурах (больше 400°С) – теплоустойчивую резину (ГОСТ 7338-77); при агрессивной среде – щелочестойкую или кислотостойкую резину (ГОСТ 7338-77); при нормальных условиях использования – паронит общего назначения или фторопласт (ГОСТ 481-80).

Натяжное соединение труб

Данный вариант соединения труб используется при монтаже напорных железобетонных трубопроводов, когда другие методы невозможны. Это механический метод без резьбы и сварки.

Внутрь трубы винтовыми движениями размещается клапан с распорами без резки, далее устанавливаются балка и деревянный брус. Одновременно к затяжным винтам и винтовой распорке монтируют стягивающие тяги.

После окончания стяжки труб все натяжные элементы убираются.

В результате должно образоваться натяжное соединение. А железобетонные трубы соединены между собой с помощью клапана с распорами, который держится благодаря внутренним силам и силе натяга.

Теперь вы знаете, какие методы соединения стальных труб существуют, помимо резьбовых, с помощью которых можно проводить ремонт и монтаж отопительной системы или канализации, при этом не теряя характеристик надежности. Помните, что все работы следует проводить очень аккуратно, чтобы не навредить ни себе, ни окружающим.

О том, какие бывают особенности и оновные правила безрезьбового соеденения стальных труб, смотрите в следующем видео.

Меню:

В процессе установки трубопроводов нельзя обойтись без соединения стояков. В зависимости от места монтажа, материала, из которого произведены стояки, их диаметра, линейных размеров, иных технических характеристик, возможностей заказчика, применяют резьбовое или безрезьбовое соединение.

Оба типа стыковки стальных труб имеют свои преимущества и недостатки. Остановимся более подробно на безрезьбовом соединении стальных труб и стыковке металлических труб с пластиковыми.

Способы стыковки без резьбы

Соединение без резьбы может происходить с использованием:

• сварки;
• фланцев;
• муфты с фланцевым соединением;
• обжимных муфт Гебо;
• компрессионных фитингов (аналоги муфт гебо), которые чаще применяются при стыковке пластиковых, металлопластиковых, полипропиленовых и полиэтиленовых труб.

Плюсы и минусы сварки

Параллельно с резьбовым, данный способ соединения долгое время был одним из наиболее распространенных.

Он отличается:

• простотой конструкций сварных швов и небольшой трудоемкостью;
• облегчением трубопроводной системы;
• возможностью стыковки элементов любой формы и размера. Не обязательно, чтобы концы труб были идеально ровными;
• герметичностью;
• бесшумностью технологической процедуры;
• автоматизацией процесса.

Вместе с тем, в сварочных элементах магистралей возникают остаточные напряжения, что могут сопровождаться недостаточной надежностью соединения при значительных нагрузках и вибрациях.

Существенным минусом является также возможность коробления свариваемых элементов. Учитывая еще высокую стоимость работ, вместо сварки часто пользуются иными, не менее надежными, но качественными и дешевыми способами стыковки элементов магистралей.

Преимущества бессварочного метода

Соединяя стояки без сварки, можно:

• получить стыковку разъемного типа. Такой вариант приемлем в случае необходимости выполнения ремонтных работ в краткие сроки. Одновременно, такая процедура позволяет повторно использовать те же фитинги, с заменой уплотняющих материалов, что значительно экономит средства;
• осуществить стыковку в любом месте, независимо от наличия электроэнергии;
• повысить качество соединения, поскольку сваркой не всегда получается точное выполнение шва, чтобы стояки на миллиметр-другой не сдвинулись относительно оси и друг друга;
• обойтись без дорогостоящего мастера, поскольку начинающему сварщику осуществить качественную операцию по стыковке стояков – не по силам;
• обойтись без дорогих аппаратов и приспособлений, поскольку соединение с помощью фитингов предвидит наличие газового ключа и простых навыков.

Поэтому, такие монтажные работы может сделать своими руками каждый, у кого есть элементарные навыки обращения с ключами и большое желание. Все. Больше ничего не надо.

Стыковка фланцевыми фитингами

Данный метод применяют при монтаже труб диаметром 50 мм и больше. Понятно, что в отдельных случаях фланцевые фитинги используют при стыковке стояков меньших диаметров.

Конструкция муфты с фланцем

Для изготовления детали используют высокопрочную сталь или чугун.

Устройство:

• корпус;
• металлическое кольцо, по обе стороны которого размещены фланцы;
• кольца-уплотнители, с помощью которых обеспечивается высокий уровень герметичности. Размещаются они непосредственно в металлическом корпусе;
• болты для крепежа, выполняющие роль соединителей фланцев.

Алгоритм монтажа

Как установить фланцевую муфту должен знать каждый, поскольку схема монтирования – элементарно проста.

Алгоритм монтажа:

• разложить стояки соответственно схеме монтажа;
• очистить трубы от возможной ржавчины, уплотняющих материалов, иной грязи;
• на окончаниях стояков разместить фланцы;
• разделить пространство между фланцами металлическим кольцом;
• сильно стянуть фланцы крепежными болтами.

Важно! Торцы стояков могут быть не идеально ровными, что никак не влияет на качество соединенной конструкции. Важно! С помощью фланцевых фитингов можно не только стыковать трубы, но и устранять течь, что значительно расширяет сферу применения детали.

О соединениях с помощью обжимных муфт Гебо

Безрезьбовое соединение стальных труб с помощью обжимных фитингов гебо – относительно «молодой» способ стыковки, но уже завоевал немало поклонников.

Муфта обжимная для стальных труб гебо комплектуется:

• зажимным кольцом;
• уплотнительным материалом в виде кольца;
• прижимным кольцом;
• зажимной гайкой,

которые размещаются в металлическом корпусе.

Схема монтажа муфты Гебо

Использование обжимных фитингов обеспечивает надежное соединение чугунных, пластиковых, стальных труб с возможными поворотами, разветвлениями или же просто в стык.

Монтаж детали производится просто:

• на отрезе стояка фиксируют зажимную гайку;
• осуществляют начинку фитинга обжимной прокладкой, зажимным и прижымным кольцом;
• крепко затягивают гайку на корпусе детали. При этом осуществляется зажим колец внутри конструкции, обеспечивая полную герметизацию стыка по всей окружности стояка.

Эффективным приспособлением для устранения течи в стояке является хомут на муфты гебо, о чем свидетельствуют многочисленные отзывы. Главное преимущество конструкции – быстрота и качество монтажа.

С помощью хомута легко можно устранить течь, образовавшуюся при замерзании воды в трубе, при коррозионном процессе, в результате механического повреждения.

Деталь монтируют на трубах отопления, стальных водопроводных трубах, начиная от диаметра 1/2 дюйма и оканчивая 2 дюйма и больше.

Можно ли использовать детали при отоплении

Многих интересует вопрос, можно ли ставить муфту гебо на отопление. Существуют различные мнения. Одни специалисты считают, что нельзя, другие – что можно.

Как свидетельствует инструкция к чугунной муфте гебо, конструкция рассчитана для функционирования при температуре +80⁰С и давлении в пределах 1 МПа. Как подчеркивают опытные сантехники, отзывы потребителей, муфта гебо на металлическую трубу может качественно работать и работает при более высоких параметрах.

Например, данная соединительная деталь – незаменима в системе отопления, если конец первого стояка имеет резьбу, а конец второго – без резьбового участка.

Поэтому, чтобы не искать опытного сварщика, или, чтобы не нарезать резьбу, лучше использовать муфту гебо, которую можно купить в магазине сантехники. Цена – зависит от диаметра и материала изготовления.

Кроме систем отопления, эти безрезьбовые фитинги можно использовать для монтажа газовых и канализационных труб.

Производят элементы стыковки из чугуна, стали и нержавеющей стали.

Фитинги предназначены для транспортировки транспортом любого вида, при соблюдении правил перевозки на этом транспорте.

Почему именно Гебо?

Существуют разные способы стыковки стояков трубопровода. Многие отдают предпочтение соединению муфтой гебо, несмотря на то, что данный тип стыковки – начал использоваться позже всех. В чем секрет успеха и популярности соединительного элемента?

Фитинг отличается:

• простотой монтажа. Его монтирование может выполнить человек, квалификация которого – невысокая. Это значит, что каждый хозяин своими руками может соединить с помощью гебо два или больше стояка в единую централизованную систему, будь то водо- или газопровод, канализация, отопление. Специальные навыки, уровень квалификации – минимальны, поскольку при работе не обязательна высокая точность соединения. Это связано с тем, что фитинг – компенсационного типа. Соединение стояков может допускать расхождение по оси в пределах 3⁰ (плюс-минус 0,5⁰);
• оригинальной конструкцией элемента, в результате чего отсутствует минимальное напряжение и не наблюдается общая усталость металла;
• долгим сроком эксплуатации, который равен 10-ти и больше годам;
• высокими техническими характеристиками. То есть, стыковки используют в водопроводах, трубопроводах со сжатым воздухом при наличии в них давления до 1 МПа (10 атм) и температурных показателей +75-80⁰С. Допускается кратковременное повышение температуры до +108-110⁰С. В газовых магистралях давление не должно быть выше 4 атм.

Важно! Конструкцией легко осуществляется стыковка стального стояка со стальным или чугунным, металлической – с пластиковой. При этом, не нужно нарезать резьбу или приглашать сварщика. При необходимости замены целого металлического участка трубопровода на аналогичный, только с новой трубой или на пластиковый вариант, лучшего способа, чем использовать стыковочный элемент – не существует.

О компрессионных фитингах

Обжимной соединительный элемент имеет одну интересную разновидность – безрезьбовое компрессионное/зажимное соединение. С его помощью в основном собираются металлопластиковые трубопроводы. В отдельных случаях – отличный вариант для соединения металлических стояков.

Конструкцией компрессионного соединения для стальных труб предвидено наличие:

• гайки зажимного типа;
• обжимного кольца;
• конусообразного уплотнителя из резины.

Для производства компрессионных фитингов используют медь , нержавейку, латунь.

Компрессионный фитинг для металлических стояков

К главным преимуществам изделий можно отнести:

• надежность, герметичность и прочность стыковки;
• возможность стыковки стояков из разных материалов;
• быстроту скрепления;
• простоту технологической операции;
• длительное время эксплуатации.

Устанавливаются фитинги компрессионного типа по той же схеме, что и обжимные аналоги. Первым шагом является надевание зажимной гайки на трубу. После этого, необходимо ее постепенно затягивать, чтобы деталь плотно прижала кольцо и уплотнитель, обеспечивая таким образом, полную герметичность стыковки стояков.

Важно! Установку соединительного элемента необходимо проводить строго по инструкции. В противном случае, не гарантируется полная герметичность соединения труб из любого материала. Важно! Правильно подберите компрессионный фитинг, соответственно диаметра стояков.

Видео

</ul>Используемые источники:

• https://mr-build.ru/newsanteh/cangovye-fitingi.html
• https://househill.ru/kommunikacii/otoplenie/element/truba/soedinenie.html
• https://stroy-podskazka.ru/vodosnabzhenie/truby/stalnye-bezrezbovoe-soedinenie/
• https://trubtraid.ru/materialy/stalnye/bezrezbovoe-soedinenie-stalnykh-trub.html
