Как соединить греющий кабель?
Греющий кабель – это специальный кабель, который предотвращает замерзание труб водопровода. Использование саморегулирующего греющего кабеля также предотвращает выход из строя систем отопления. Согласно общим правилам использования саморегулирующиеся кабели крепятся на трубы с обеих сторон. Подключается греющий кабель к электрической сети.
Применение греющих кабелей
В первую очередь применение греющего кабеля актуально для водопровода и канализаций. Удалить наледь и сосульки с труднодоступных участков практически невозможно. А различные утеплители все равно не спасут в очень сильные морозы. Использование саморегулирующегося кабеля поможет поддержать необходимую температуру, обеспечит надежный обогрев водопровода и предотвратит образование конденсата.
В последнее время большое распространение получило применение греющих кабелей для конструкций теплого пола.
Виды греющих кабелей
В настоящее время есть следующие виды подобных кабелей:
- резистивный
- саморегулирующийся
Принцип работы саморегулирующегося греющего кабеля
Саморегулирующийся кабель производится из особого материала, который может изменять свою теплопроводимость во время эксплуатации. Чем ниже падает температура окружающей среды, тем ниже становится сопротивление нагревательного кабеля. Главной особенностью в работе данного нагревательного элемента является то, что его сопротивление изменяется не по всей длине одновременно. В настоящее время такой процесс можно поддерживать даже без применения автоматов.
С помощью саморегулирующегося кабеля можно снизить расходы на электричество. Также к преимуществам этого прибора можно отнести то, что разрезан он может быть в любом месте.
При подключении греющего кабеля необходимо использовать большое количество изоляционных материалов. В противном случае исключить самовозгорание нельзя.
Как работает резистивный кабель
Резистивный кабель – провод с одной или двумя жилами. Металлические жилы выступают в качестве нагревательных элементов. Они изолированы. Электрический ток, проходящий по жилам, преобразуется в тепло за счет сопротивления металла, в результате чего и происходит нагрев.
Резистивный кабель нельзя резать.
К тому же его использование является довольно энергозатратным.
Несмотря на надежность, в работе нагревательных устройств бывают сбои, а также возможны обрывы из-за неправильной эксплуатации.
Устранить обрыв нагревательного кабеля
Повреждения могут происходить из-за перегрева или выхода из строя термодатчика. Если устройство перестало работать внутри или снаружи водопровода, нужно произвести отключение от сети и аккуратно вынуть кабель. Так как саморегулирующие провода можно резать, произведите зачистку и соединение проводов с учетом заземления. Для изоляции используйте термоусадочную муфту. Подогреть термоусадочную муфту можно с помощью строительного фена. После проведения всех манипуляций снова установите нагревательный прибор.
Как установить саморегулирующийся кабель внутри трубы после устранения обрыва
Работы по прокладыванию саморегулирующегося кабеля в трубе проводятся, если температура воздуха не ниже пяти градусов. Соединение проводников выполнено с помощью спайки. Использование изоляции позволяет избежать попадания влаги и уберечь нагреватель от высокой температуры. Устройство работает в диапазоне температур от пяти до пятнадцати.
После устранение обрыва необходимо выполнить следующие виды работ:
- установите тройник там, где будете вводить кабель
- далее прикрутите переходник
- введите кабель
Установка саморегулирующегося кабеля снаружи трубы
Чтобы избежать новых обрывов нагревательного кабеля, нужно произвести зачистку труб от ржавчины и других загрязнений.
Закрепите кабель на нижней части трубы. Холодный конец провода обязательно должен находиться снаружи изоляционного материала. Очень осторожно работайте с местом обрыва. Если у вас пластиковые трубы, используйте фольгу, чтобы обернуть их. Это даст равномерный нагрев трубы и позволит избежать новых обрывов.
Подключение самонагревающегося кабеля к электрической сети после обрыва
Вам понадобятся следующие материалы:
- соединительный провод и термоусаживаемые трубки
- штепсель для подключения к сети
После подготовки материалов снимите острым предметом собственную изоляцию кабеля не более чем на восемь сантиметров. Разъедините оплетку. Осторожно удалите ее изоляцию, чтобы оголить полимерную матрицу. Очистите провода, оголив проводники на 10-20 мм.
Очистите концы провода. Используйте трехпроводной многопроволочный кабель. Использование такого кабеля упрощает определение заземления (обычно этот провод имеет два цвета). Термоусаживаемые трубки «одеваются» на питающий кабель, чтобы изолировать место соединения. На соответствующие выводы соединительной гильзы насаживается термотрубка. Скрутите и обожмите провода. Проведите все манипуляции с каждым выводом.
Оставьте заявку сейчас!И получите лучшие предложения от проверенных мастеров и бригад.
- Сравните цены и выберите лучшие условия
- Отклики только от заинтересованных специалистов
- Не теряете время на общение с посредниками
Оставить заявкуРекомендованные статьиСхема подключения настенного светильникаРасположение розеток в ванной комнатеИзготовление межблочного кабеля своими рукамиКатегории статейСМИ о нас
Обогрев водопроводных и канализационных труб осуществляется специальным греющим кабелем. В основном для этого дела применяются саморегулирующиеся модели.
Чем они отличаются от резистивных, их преимущества и недостатки, а также все моменты по выбору и укладки такого кабеля НА трубах и В трубах, читайте в отдельной статье.
Здесь же мы подробно рассмотрим все способы и нюансы подключения греющего кабеля к питающим проводам 220в.
Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку.
Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.
Для кратковременной проверки работоспособности кто-то вообще использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет.
Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.
Существуют три варианта:
Модульный способ подключения</h2>
Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.
Именно у этого производителя имеется специальная система, которая называется FlexiClic.
Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.
Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.
Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.
Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.
Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:
Монтаж муфты</h2>
Какие материалы вам понадобятся?
- саморегулирующийся экранированный кабель
Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).
Ошибка №1При этом согласно инструкции, оно не может быть менее 1,5мм2.
Даже если у вас совсем короткий участок кабеля малой мощности.
- кримпер для обжима гильз
Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.
Ошибка №2Не используйте тонкостенные трубки без клея.
Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.
Тонкостенки очень легко повреждаются от внешних воздействий.
- строительный фен
Подготовка и разделка кабеля</h2>
Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.
Обычно это около 7см.
Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.
Удобнее всего это проделать тонкой отверткой или шилом.
После расплетения волокна скручиваются в одну косичку.
Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.
Под ним запрятана, так называемая матрица с медными жилами по бокам.
Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.
Делая надрез, не повредите сами жилки. Они довольно тонкие.
Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.
После чего удаляете матрицу и остатки изоляции с меди.
Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.
Ошибка №3Не обжимайте гильзы обычными пассатижами.
Они никогда не создадут нормальный контакт в таком ответственном месте соединения.
Ошибка №4Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.
В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.
В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.
После обжима вставляете на каждую жилку маленькие термоусадочные трубки.
Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.
Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.
Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.
Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.
У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.
Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.
Ошибка №5При этом нельзя оставлять все три жилы одинаковой длины.
Заземляющий проводник обязательно должен быть длиньше всех остальных.
Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.
После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.
Ошибка №6При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.
Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.
Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.
Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).
Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.
В итоге у вас получится соединение, в котором каждая рабочая жила:
Даете соединению время остыть и переходите к заземлению.
Заземляющая оплетка</h2>
Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.
С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.
Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.
Ошибка №7Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.
Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.
В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.
С обратной стороны в нее запускаете скрученную в косичку оплетку.
Ошибка №8При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.
Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.
Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.
Ошибка №9Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.
Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.
Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.
Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.
Но это при условии, что кабель у вас не круглого сечения.
Прямое подключение греющего кабеля без муфт</h2>
Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?
Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.
А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.
Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.
Подобные комплекты выпускает компания Eltherm.
Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.
Освобождаем оплетку и скручиваем ее в жгут.
Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.
Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.
Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.
После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.
На заземление также натягивается трубка.
После этого все жилки и оплетка прессуются втулочными наконечниками.
Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.
Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.
А еще лучше сразу монтировать дифф.автомат.
Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.
Ошибка №10Очень многие забывают про пусковой ток.
Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.
Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!
Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.
Изоляция проверяется между:
Заделка конца греющего кабеля</h2>
Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту.
Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию.
Далее удаляете оплетку. Сделать это можно двумя способами.
Ошибка №11Кто-то советует ее полностью выкусить «заподлицо».
Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.
Поэтому лучше отрезать небольшой кусочек и оплетку отогнуть назад.
Саму матрицу и жилы зачищать не нужно.
Ошибка №12Но и оставлять конец в заводском виде при этом не рекомендуется.
Что же с ним делать? Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.
Что это в итоге дает?
А они должны быть именно изолированы друг от друга. Не путайте саморегулирующийся кабель с резистивным.
После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.
Пока он горячий, его нужно прижать пассатижами.
Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.
Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.
При неудовлетворительных результатах муфту придется переделать.
Зима, особенно в России, бывает весьма продолжительной и ей присущи достаточно низкие температуры. В таких условиях большинство жителей частных загородных домов могут остаться без водопровода, из за обледенения всей системы водоснабжения. Помимо этого в подобных условиях может возникнуть поломка труб. Для предотвращения подобных неприятностей рекомендуется монтаж греющего элемента, подключаемого к обычной электросети.
Монтаж и подключение греющего кабеля могут быть выполнены самостоятельно. Но перед установкой греющего кабеля стоит ознакомиться с его устройством, типами и параметрами. Существует мнение, что если провести трубопровод ниже уровня промерзания почвы, то кабель не понадобится. Обычно на глубине до 2 метров. На подобной глубине температура составляет 2 — 4 градуса. Но стоит отметить некоторые нюансы препятствующие этому:
- Во первых — это повышенный уровень залегания грунтовых вод, из за чего весной трубопровод может оказаться затопленным.
- Во вторых, стоит помнить о местах подвода трубопровода к дому, как наиболее уязвимых участках.
Содержание
Греющий кабель для труб. Устройство и использование.
Нагревательный элемент применяется для обогрева сточных труб, водопровода, канализации и пр. Главная задача греющего кабеля это предохранить жидкость от промерзания, посредством увеличения её температуры. Основные места применения данных систем — это почва или открытый воздух. Конструкция греющего кабеля:
- От одной и больше внутренних жил. Они изготавливаются из сплавов с высоким электро. сопротивлением для повышения удельного тепловыделения.
- Поверх жил расположена защитная оболочка из пластика. Так же при её изготовлении используются экран из алюминия. Либо применяется сетка из меди. Нередко медная сетка покрыта слоем никеля для улучшения свойств.
Различают следующие виды греющего кабеля:
Саморегулирующийся греющий кабель.
Кабель греющий саморегулируемый универсален.
Саморегулирующийся греющий кабель применим для нагревания элементов кровли, водопроводных систем, канализационных труб, баков с жидкостями.
Его отличительная черта состоит в самостоятельном регулировании своей мощности и количестве подаваемого тепла.
Самомостоятельная регулировка означает, что при понижении температуры объекта ниже определённой точки, саморегулирующийся греющий кабель автоматически начинает нагреваться.
Принцип работы подобного кабеля основан на способности проводника увеличивать или уменьшать силу тока. В момент повышения сопротивления сила тока понижается. Это приводит и к понижению мощности. В обратном случае (понижении температуры) сопротивление понижается и это приводит к увеличению силы тока и к нагреванию.
Главный плюс саморегулирующихся кабелей заключен в способности самостоятельно распределять нагрузку на всю свою длину.
То есть прогреть участки трубы на которых температура понижается и оставить оптимальную температуру в местах, где нет нужды в нагреве. Для полной автоматизации работы кабеля следует подключить его к уличному термостату. В результате, включение или выключение кабеля будет регулироваться температурой на улице.
Резистивный греющий кабель.
Основа работы кабеля проста: по жилам (одна или две) проходит ток, который нагревает кабель. Жилы располагаются в изоляционном материале. Чем больше сопротивление и сила тока, чем больше коэффициент выделения тепла.
Производителями выпускаются отрезки резистивного кабеля разной длины, которые имеют постоянное сопротивление.
Одножильный резистивный греющий кабель.
Включает в себя одну жилу заключённую в два изоляционных слоя и наружную защиту. При монтаже следует не забывать, что резистивный греющий кабель с одной жилой подключается с двух концов. Одна жила служит как для подачи энергии, так и для нагревания. Система подобного типа чаще используется при нагреве кровельной системы, либо нагреве тёплого пола.
Для внутренней установки лучше выбрать двужильный кабель, так как одножильный займёт много места и нахлёст его «петель» друг на друга может вызвать перегрев.
Двужильный резистивный греющий кабель.
В данном типе кабеля одна жила нагревает объект, а по второй происходит подача энергии. Один конец резистивного греющего кабеля подключается к источнику подачи энергии, а второй прокладывается вдоль трубы.
Основное достоинство данного кабеля — достаточно низкая цена. Срок службы колеблется от 10 до 15 лет.
Для автоматизации системы устанавливается термостат, включающий и отключающий кабель при изменении температуры.
Как подключить греющий кабель. Варианты монтажа.
Установка греющего кабеля бывает наружная и внутренняя. При наружном монтаже кабель проводится снаружи вплотную к трубе. При внутреннем монтаже он прокладывается внутри трубы.
Монтаж греющего кабеля снаружи.
Этот способ достаточно прост. Через каждые 30 см. кабель крепится к трубе при помощи термостойких хомутов из пластика, либо изоленты. Длина греющего кабеля будет равна длине обогреваемой трубы.
Помимо обычной параллельной прокладки вдоль трубы возможна спиральная прокладка. Достоинство данного способа — максимальное соприкосновение с поверхностью.
Недостаток — повышенный расход кабеля. Спиральная накрутка кабеля обычно используется для труб крупного диаметра.
Монтаж греющего кабеля внутри.
Данный способ применим для труб диаметром более 4 см. При более узких диаметрах греющий кабель будет затруднять ток воды. Монтаж подобным способом достаточно сложен и лучше всего подойдёт для коротких вертикальных участков труб (несколько метров).
После прокладки любого вида кабеля необходима его теплоизоляция вместе с трубой. В ином случае большая часть тепла будет просто рассеиваться в воздухе. Теплоизоляцию можно произвести с помощью пенополистирола. При установке кабеля в грунте его вместе с обогреваемой трубой и слоем теплоизоляции нередко помещают в ещё одну трубу для увеличения стойкости конструкции.
Выбор греющего кабеля. На что следует обратить внимание.
- Лучше, чтобы кабель обладал защитной плёнкой, для увеличения его износостойкости.
- Тип наружной изоляции должен подходить под условия эксплуатации кабеля
- Мощность и температурный режим. Например: для трубы диаметром до 250 мм подойдёт кабель 10 Вт/м, для трубы диаметром от 250 до 400 мм — 16 Вт/м.
- Из отечественных изготовителей следует обратить внимание на компанию Теплолюкс.
Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.
Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.
Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.
Виды кабеля и как он работает</h2>
Наибольшее распространение получили греющие кабеля двух видов:
- резистивные
- саморегулирующиеся
Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.
Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.
При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж. Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.
С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.
Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.
Ошибка №1Без регулятора использовать резистивный кабель нельзя!
Иначе он банально может расплавить и прожечь трубу.
Саморегулирующийся кабель — принцип работы</h2>
У саморегулирующегося, замкнутого контура или петли нет.
Ошибка №2Жилы замыкать между собой в конце кабеля не нужно!
Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.
То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.
Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.
Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.
Ошибка №3При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.
Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.
Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.
Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.
Вам не придется покупать и подключать термостат.
Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.
Пищевой и не пищевой — 3 отличия</h2>
Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.
Чем они отличаются между собой конструктивно? Во-первых, размером.
Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм, и у внутренних – 5*7мм.
Ошибка №4Не угадаете с размером, и такой кабель реально может уменьшить напор воды.
При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.
Второе отличие – обязательное наличие экрана. У наружных его может и не быть.
Ну и третье, самое главное – материал внешней изоляции.
Вот, например, пищевой вариант.
Снаружи мы имеем:
Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.
Далее идут:
Ошибка №5Без такого заземляющего экрана кабель внутри трубы использовать нельзя.
У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.
Какой кабель выбрать?</h2>
Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.
Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.
Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.
Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.
При отсутствии требуемой мощности потребуется намотать сразу два кабеля.
Труба замерзла — причина</h2>
Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.
А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.
Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.
Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.
Под определенную марку используют свой сальник. Неправильно подберете, получите течь.
Как проложить греющий кабель снаружи трубы</h2>
Для монтажа по наружной стороне вам понадобятся:
- сам кабель
- алюминиевый скотч
Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.
- нейлоновые стяжки
- теплоизоляция
Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.
Ошибка №6При этом нет нужды обматывать всю трубу целиком.
Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.
Ошибка №7Стальные и медные трубы вообще обматывать скотчем не требуется.
В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.
Далее необходимо закрепить кабель.
Ошибка №8Чаще всего это делают тем же самым алюминиевым скотчем.
Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.
Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.
Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.
При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.
Ошибка №9При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.
Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.
В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.
Поверх кабеля приклеивается еще один слой фольгированного скотча.
После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.
Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.
Теплоизоляционный шов заделывается армирующим скотчем.
Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.
Монтаж на трубе с вентилем</h2>
А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?
Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.
В крепежных точках хомуты придется временно убрать.
При этом сам провод должен проходить через нижнюю точку крепления хомута.
А что делать с краном?
Ошибка №10Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.
Поэтому должен быть сделан запас в виде петли.
После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.
Поверх всего натягивается теплоизоляция.
Монтаж греющего кабеля внутри водопровода</h2>
Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?
Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.
Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.
Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?
Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.
Лучше всего не использовать тройник под прямым углом в 90 градусов.
Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.
Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.
Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.
Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку.
А это обязательно рано или поздно приведет к выходу из строя обогрева.
Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.
Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.
Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.
Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.
Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.
В прошлой статье мы описывали, как подключить саморегулирующийся греющий кабель к питанию, теперь переходим к разделке его концевой части.
Заделка концевых частей саморегулирующегося греющего кабеля
Для этого: срезаем ножом внешнюю изоляцию кабеля и оголяем оплетку на расстоянии 4-6 см. Оплетку можно скрутить в жгут или срезать, так как она нам больше не нужна.

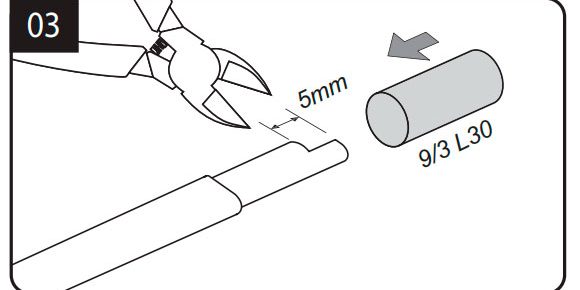

С торца кабеля необходимо сделать вырез в полупроводниковой матрице кабеля — это нужно для предотвращения нагрева края кабеля. Если выреза не сделать, то край кабеля будет нагреваться, что может привести к потере герметичности наружной изоляции.
Затем одеваем на кабель термоусаживаемую трубку, но не до края, а оставляя «пустой» край трубки свисать на 1,5-2 см.
Равномерно нагреваем термотрубку зажигалкой до плотного обжима кабеля, а потом обжимаем с небольшим усилием пустой край трубки щипцами.
Кабель готов к эксплуатации.
Как удлинить саморегулирующийся греющий кабель
Так как напряжение питания саморегулирующегося кабеля не зависит от его длины, то этот кабель можно удлинить без потери его эффективности, то есть температура нагрева по всей длине кабеля будет одинакова.
Не сложно удлинить и подключить саморегулирующийся греющий кабель, выполняя вышеописанные приемы работ. Сначала нужно снять изоляцию, оголить оплетку и очистить провода от матрицы:
Одеваем термотрубку на кабель и сдвигаем ее в сторону. Вставляем оголенные провода в соединительные гильзы с термоусаживаемой трубкой и обжимаем их щипцами или плоскогубцами:
Соединяем скруткой оплетку двух кабелей, сдвигаем соединительную гильзу и обжимаем ее щипцами. Сдвигаем термотрубку на место стыка и прогреваем ее источником тепла (фен, зажигалка или спички):
Все, кабель состыкован.
СохранитьЭто тоже интересно Канализация частного дома Категория ВодоснабжениеИспользуемые источники:
- https://remont.youdo.com/articles/electric/soedinit-greyushchiy-kabel/
- https://domikelectrica.ru/3-sposoba-podklyucheniya-greyushhego-kabelya/
- https://ribler.ru/vodosnab/grejushhij-kabel-dlya-vodoprovoda/
- https://domikelectrica.ru/montazh-greyushhego-kabelya-dlya-obogreva-trub/
- https://practikaotoplenia.ru/kak-podklyuchit-samoreguliruyushhiysya-greyushhiy-kabel/
