Как соединить чугунную канализационную трубу с пластиковой: способы и видеообзор

<index>

При выборе способа, как соединить чугунную канализационную трубу с пластиковой, учитывают состояние коммуникаций, их конфигурацию (наличие раструба). Не всегда нужно менять чугун на полимерные аналоги. Если состояние старого трубопровода соответствует требованиям к системе отвода стоков, можно не менять его при ремонте. Но подводящие коммуникации небольшого размера демонтируются. Их меняют на пластиковые.

Соединение чугунной канализационной трубы с пластиковой.

Когда требуется подобное соединение

Отдельные участки системы канализации из железа убирают в ряде случаев:

1. Образование течи вследствие продолжительной эксплуатации или разрыв коммуникаций из-за воздействия ударных нагрузок.
2. Капитальный ремонт объекта. Меняют всю сантехнику, но на некоторых участках оставляют металлические конструкции ввиду сложности обеспечения доступа к ним или по причине их хорошего состояния.
3. Организация автономной системы отвода стоков на участке. Выполняют разводку труб из пластика от металлических коммуникаций внутри дома до септика, расположенного на некотором удалении.
4. Обновление системы канализации. Цели – облегчение обслуживания, повышение скорости оттока загрязненной воды, необходимость замены металлических элементов с шероховатыми внутренними стенками на пластиковые аналоги с гладкой поверхностью.

Способы соединения чугунной канализации с пластиковой

Метод монтажа старых и новых коммуникаций выбирают с учетом состояния чугунных изделий. Оценивают их внешний вид. Определяют, есть ли раструб, насколько ровный срез. Устанавливают степень надежности торцевого участка.

Часто при длительной эксплуатации или по причине воздействия интенсивных нагрузок появляются трещины, что обусловлено хрупкостью металла. Кроме того, метод соединения пластика с чугуном выбирают в зависимости от наличия необходимых инструментов на момент выполнения монтажа.

Соединение резиновыми прокладками

Такой вариант стыковки применяют, если участок канализации находится в хорошем состоянии: нет трещин, внутренние стенки гладкие. Когда внутри чугунного изделия появились дефекты, не удастся обеспечить плотное прилегание резинового элемента.

Инструкция:

Резиновая манжета для соединения труб должна быть подобрана по размеру.

1. Выполняют очистку системы отвода стоков на участке, где будет соединение пластиковой трубы с чугунной. Убирают слой налета и ржавчины.
2. Внутренние поверхности металлической и наружные стенки полимерной труб обрабатывают герметизирующим составом.
3. Вставляют резиновую прокладку в раструб изделия из металла. С другой стороны в нее заводят полимерную трубу.
4. Стыки дополнительно обрабатывают герметиком.

Преимущество такого способа подключения системы канализации – легкость монтажа. При необходимости соединение легко разобрать. После этого поверхности очищают от герметика и устанавливают повторно.

Если производится замена участка системы без раструба, следует придерживаться другой инструкции:

1. Края металлического изделия обрезают болгаркой.
2. Наружные стенки трубы из чугуна и внутреннюю поверхность резиновой манжеты обрабатывают герметиком. Эти элементы соединяют, предварительно установив уплотнитель.
3. С другой стороны манжеты подсоединяют пластиковый переходник.
4. Все стыки герметизируют силиконовым составом.
5. К переходнику подключают ПВХ-трубопровод.

Фланцевое соединение

Самостоятельно реализовать такой метод сложнее, т. к. требуются опыт и наличие специального инструмента, необходимых деталей. Кроме того, данный вариант выбирают при большом диаметре пластиковой и металлической труб.

Преимущества фланцевого метода стыковки – прочность, высокая надежность, возможность демонтажа.

Для работы понадобятся киянка (с резиновой насадкой, т. к. чугун повреждается под воздействием ударных нагрузок), болгарка, сварочный аппарат.

Фланцевое соединение пластиковой трубы с чугунной.

Для монтажа конструкций:

1. Выполняют обрезку коммуникаций.
2. Кромку зачищают от заусениц.
3. К подготовленному металлическому патрубку приваривают фланец.
4. На ПВХ-трубу накладывают обжимную муфту. Между элементами фланцевого соединения должна быть прокладка.
5. Стягивают обжимную муфту и приваренную часть фланца с помощью болтов.

Герметичность соединения обеспечивается благодаря резиновой прокладке и плотному прилеганию деталей. Интенсивность прижима частей фланца изменяется в зависимости от силы стягивания болтов.

Если затянуть их слишком слабо, появится течь при эксплуатации системы канализации. Нецелесообразно также сильно стягивать болты, поскольку увеличивается риск срыва резьбы.

Соединение фитингами

Для монтажа изделий из чугуна и пластика используют специальный элемент с резьбой на одном из концов. Он называется пресс-фитингом. Другая сторона такого изделия гладкостенная. Здесь расположен раструб.

Рекомендуется использовать такой вариант стыковки, если на торце чугунной трубы отсутствует уширение. Тогда соединить ее с пластиковой конструкцией можно только посредством пресс-фитинга.

Инструкция:

Соединение пластиковой трубы с металлическими фитингами.

1. Делают фаску на свободном конце чугунной трубы. Такая мера способствует легкому введению изделия в соединительный элемент.
2. Нарезают резьбу. Нужно сделать не более 5,5 витка.
3. Торцевой участок защищают ФУМ-лентой, герметиком или паклей. Нужно покрыть всю резьбу.
4. Насаживают фитинг. Его накручивают, стараясь при этом не повредить уплотнительный материал, иначе снизится надежность соединения.
5. С другой стороны к фитингу подводят ПВХ-трубу. Ее вставляют в раструб. Для повышения надежности соединения используют уплотнительное кольцо.

Учитывая разницу между температурными расширениями пластика и чугуна, не рекомендуется использовать полимерные фитинги. Лучше применять элементы из металла.

Зачеканка подмоткой из льна

Такой вариант используется давно. Его применяли до появления эластичных лент и герметизирующих составов. Преимущества данного способа – в простоте монтажа и низкой цене расходных материалов.

Применяют его для соединения чугунной системы с раструбом на свободном конце и ПВХ-трубы с гладким торцом.

Инструкция по выполнению работ:

Зачеканка соединений канализационных труб льном.

1. На трубу из ПВХ наматывают волокна льна. Материал должен покрыть торцевой участок. Подмотка состоит из нескольких слоев.
2. Вводят ПВХ-трубу в чугунное изделие.
3. Плоской отверткой уплотняют шов. Для этого можно применять и узкий шпатель. Процесс называется чеканкой.
4. Стык герметизируют раствором на основе цемента, клея ПВА и воды.

Смесь высохнет через 24 часа. После этого систему канализации можно эксплуатировать.

Герметизация силиконом

Этот способ самый простой. Для его реализации понадобится только герметик. Силиконовый состав используется при условии, что на чугунной трубе есть раструб.

При стыковке гладкостенных коммуникаций герметик не выдержит интенсивного воздействия жидкости при движении стоков. В результате образуется течь.

Кроме того, герметизация силиконом применяется, только если монтаж трубопровода выполнен правильно. Он должен быть расположен под достаточно большим углом. Тогда при прохождении участка стыка чугунной и пластиковой труб вероятность появления течи существенно снижается. Учитывают и ширину зазора: силикон применяют, если просвет не превышает 2 мм.

Инструкция:

Соединение канализационных труб с помощью силиконового герметика.

1. Чугун очищают от ржавчины и грязи.
2. Металлическую поверхность просушивают. Для этого применяют строительный фен.
3. ПВХ-трубу покрывают сантехнической нитью на участке, который будет вводиться в раструб чугунного изделия, на расстоянии 8-10 см от края. Такая мера позволит уплотнить соединение.
4. Вводят ПВХ-трубу в уширение металлической конструкции.
5. Стык защищают силиконом.

Чтобы герметизирующий состав заполнил всю щель, включая пространство на существенной глубине, применяют строительный пистолет. Силикон схватывается быстро. Через 3-5 часов можно начинать эксплуатацию системы канализации. Однако рекомендуется дать материалу полностью высохнуть. Подавать воду лучше через 1-2 дня после окончания монтажа.

Пошаговая инструкция по соединению

Когда соединяют ПВХ-трубу и чугунное изделие, учитывают диаметр металлического участка системы, т. к. этот элемент не демонтируется. Значит, вариант при выборе сечения в данном случае только один. По этой причине следует подбирать ПВХ-трубу в соответствии с размером металлического изделия.

Прежде чем устанавливать полимерные коммуникации, необходимо демонтировать участок чугунного трубопровода. Для этого используют плоскую отвертку. Стык очищают, из раструба удаляют уплотняющий материал.

Такое соединение достаточно прочное, поэтому при выполнении работ коммуникации следует прокручивать. Если система канализации эксплуатируется давно, вероятность разъединить элементы низкая. В таких случаях нужно срезать металлический раструб. Но тогда придется рассматривать методы безраструбной стыковки коммуникаций.

Набор инструментов и материалов

Для работы понадобятся:

• сварочный аппарат;
• болгарка;
• труборез;
• фаскосниматель;
• инструмент для нарезки резьбы;
• маркер;
• линейка;
• отвертка;
• киянка.

Из материалов применяют ФУМ-ленту, силикон, паклю, фитинги или фланцы, резиновые уплотнители.

Ход работ

Последовательность действий может меняться в зависимости от используемого материала.

Общие этапы монтажа:

Перед началом монтажа необходимо устранить загрязнения со старых коммуникаций.

1. Подготавливают коммуникации. Металлическое изделие зачищают, т. к. попадание ржавчины между уплотнителем и поверхностью пластиковых конструкций вызывает снижение надежности соединения. Старые коммуникации из металла часто покрываются толстым слоем загрязнений (с внутренней стороны), что приводит к сужению просвета, уменьшению скорости тока жидкости.
2. Если выполняется раструбное соединение, все поверхности обрабатывают силиконом (металлическое и пластиковое изделия по наружным и внутренним стенкам).
3. Стыкуют элементы системы. Дополнительно стыки защищают герметизирующим составом. Данный этап можно пропустить, если выполняется фланцевое соединение или устанавливаются фитинги.

Советы специалистов

Для стыковки участков системы канализации применяют специальные изделия. Предпочтение отдают компенсационному фитингу. Его преимущество – способность переносить расширение материалов при изменении условий окружающей среды, вследствие понижения или повышения температуры воды.

Нюансы

Рекомендации, которые следует учитывать:

• монтаж системы коммуникации в квартире начинают от стояка;
• необходимо применять пластичные материалы, которые хорошо переносят изменение температуры (силикон, герметики других видов, резину);
• когда устанавливают изделия посредством резьбового соединения, этот участок нужно защищать герметизирующим материалом (паклей, ФУМ-лентой и др.).

Нужен ли демонтаж старой трубы

Не рекомендуется менять отдельный участок стояка в одной квартире. Из-за этого снижается надежность системы канализации. Лучшее решение – обновление всего стояка в подъезде. Если рассматривается возможность замены коммуникаций, формирующих разводку внутри квартиры, то убирают старые изделия и устанавливают аналоги из полимерного материала.

Чугунные коммуникации убирают, если они находятся в аварийном состоянии вследствие продолжительной эксплуатации, воздействия агрессивной среды. Если продолжать использовать такие трубы, есть риск появления течи на любом из участков. Однако чаще стояки протекают из стыка соединений. Допустимо продолжать эксплуатацию металлического стояка, а внутри квартиры установить полимерные изделия.

</index>

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

• При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
• При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
• При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
• При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
• В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров – инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД – основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена – высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Читайте также:  Ревизия для канализационных труб: назначение, порядок установки

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

• PE-R – указывает, что материалом изготовления изделия является полиэтилен;
• PP-R – означает, что стенка изготовлена из полипропилена;
• PE-X – основной материал изготовления стенки – сшитый полиэтилен;
• PE-RT – стенка сделана из термостойкого полиэтилена.

Рис. 5 Канализационные НПВХ и ПВХ трубы

Способы соединения труб из пластика и металла

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения – одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей – один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

<center></center>В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой

<center></center>Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Как соединить пластиковую трубу с металлической без резьбы

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток – невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

Читайте также:  Армированные полипропиленовые трубы: правила выбора, подготовки и монтажа

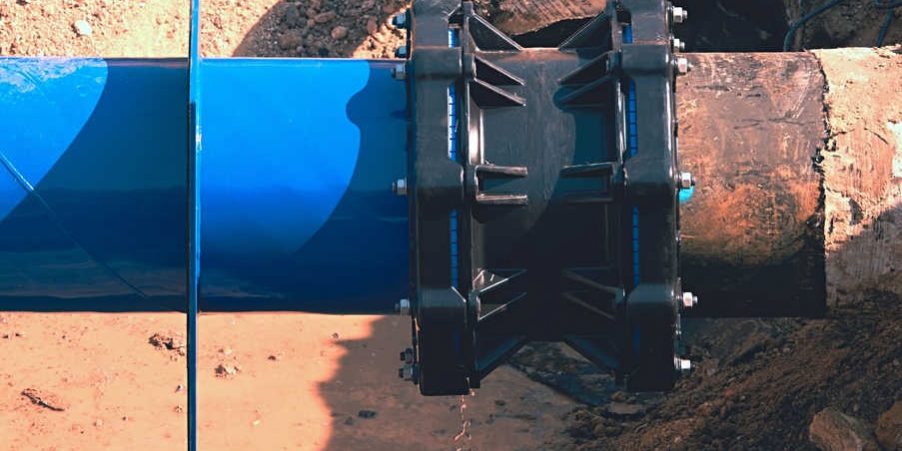

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Рис. 9 Соединение с помощью хомутов – примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

<center></center>

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов – компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo – наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Как соединить пластиковую трубу с металлической в канализации

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе – обеспечение герметичности.

Рис. 11 Примеры как соединить пластиковую трубу с металлической посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

<center></center>Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

Когда это нужно?

Приведем самые распространенные случаи проведения соединительных операций.

Замена водопровода

Капитальный ремонт жилья в многоквартирном доме предполагает замену и ремонт участков системы водоснабжения, ограниченный территорией собственника. Более эстетично и современно смотрится полипропилен, и в старых домах, где в сантехнических сетях «по старинке» радует глаз железо, владельцами квартир повсеместно принимается решение о замене труб. Даже если полностью заменять металлическую часть стояка, принадлежащую квартире, накладно, то отводы к приборам-потребителям в любом случае выполняются посредством полипропилена.

Аварийный ремонт

При возникновении экстренной ситуации ремонта прорвавшейся трубы в подвале, поврежденный участок заменяют в большинстве случаев пластиком, поскольку стальные трубы дороже и тяжелее, а процедуры по устранению аварии более трудоемки.

Замена радиатора

При замене старой чугунной батареи современным стальным или биметаллическим радиатором придется осуществить переход с металла на полипропилен, если в системе отопления используются пластиковые трубы.

Замена полотенцесушителя

Монтаж полотенцесушителя в ванной также сопряжен с соединением железной трубы с полипропиленовой, если горячее водоснабжение выполнено из пластика.

Методика выполнения перехода

В любых инженерных системах, как бытового, так и промышленного значения, рано или поздно требуется применение технологий стыковки разнохарактерных труб. Они различаются по трудоемкости процесса, наличия профессиональных навыков, вооруженности спец инструментом. Несмотря на существенные отличия физико-химических свойств стали и полипропилена, существуют несколько вариантов соединения изготовленных из железа и пластика материалов труб.

Резьбовой переход с железа на полипропилен

Способ используются, когда речь идет о манипуляциях с трубами диаметром не более 40мм. Ключевым элементом при осуществлении соединения выступают фитинги. С одной стороны переходник трубы имеет резьбу для металлического окончания, с другой — обычное полое отверстие для спаивания с полипропиленом. Естественно, фитинги различаются:

• по диаметру ( 15, 20, 25мм и т/д);
• по положению резьбы (внутреннее или наружное);
• по количеству отводов (тройник, крестовина);

Разнообразие фитингов для осуществления резьбового соединения металлической трубы с полипропиленовой настолько велико, что позволяет применять ее в схемах трубопроводах любой сложность с любым количеством поворотов, разветвлений и т.д.

Для осуществления стыковки помимо переходников используются:

• инструмент: труборез, ножницы для полипропилена, сантехнический паяльник, плашка или метчик;
• смазка тля труб, герметизирующие материалы: паста-герметик, фум-лента, пакля.

Схема работы:

1. Окончание стальной трубы смазывается и производится резьба: наружная плашкой, внутренняя метчиком.
2. Переходник навинчивается на резьбу, предварительно смазанную герметизирующим составом. Для герметичности используются также фум-лента, сантехнический лен.
3. С помощью сантехнической плойки полипропиленовая труба припаивается к фитингу.
4. В конце участка проводятся аналогичные первым трем операции.
5. Проверяется прочность стыков эмпирическим путем. Если при открытии крана имеются протечки в местах соединений, работу нужно будет переделывать.

Фланцевое соединение разнородных труб

Преимущества этой технологии — прочность, надежность, возможность повторного монтажа и демонтажа сколь угодно раз, а также применения в различном температурном диапазоне.

Полипропиленовые и стальные трубы имеют различия в определении диаметров. Фланцевый соединитель позволяет при соединении максимально компенсировать разность размеров.

Процедура стыковки:

1. Железная труба отрезается в нужном месте. Линия купирования должна быть проведена филигранно;
2. На трубу устанавливается фланец.
3. На полипропиленовую трубу также надевается муфта с фланцем.
4. С помощью болтов фланцы фиксируются между собой. Герметичность стыка осуществляется посредством силиконовой или резиновой прокладки-уплотнителя. Затягивание болтов необходимо производить постепенно и равномерно. В операции задействован динамометрический ключ.
5. Для придания конструкции большей герметичности через час-два можно повторить затягивание болтов.
6. В окончании проводятся испытания надежности консолидации.

Фланцевый переход с металла на полипропилен порой является единственным возможным технологическим вариантом при стыковании труб с большим сечением.

Переход без резьбы и сварки

Работы по стыковке разнородных труб можно выполнить без операций пайки и нарезания. Функциональным элементом в таком варианте будет являться специальная муфта. В структуре такого соединителя присутствует:

• корпус (в идеале из чугуна или стали);
• гайки, обосабливающие корпус с двух сторон;
• шайбы, расположенные внутри муфты;
• прокладки в корпусе для герметизации соединения.

Выполнение работ:

1. Вставить металлическую трубу через гайку в муфту до середины. Труба должна пройти через шайбы и прокладки
2. С обратной стороны вдеть полипропиленовую трубу в переходник таким же образом
3. Крепко закрутить гайки.
4. Герметичность происходит посредством сдавливания с обоих сторон прокладок. Проверка производится незатейливым способом – пуском потока воды.

Данный тип соединения стали с полипропиленом относят к виду компрессионных. Его достоинства:

• надежность и прочность стыка;
• независимость от специального оборудования;
• скорость и легкость монтажа;
• продолжительный срок эксплуатации.

Использование муфты Гебо (Hebo)

Методология обжимного фитинга достаточно нова. Ею обеспечивается надежность перехода с металлической трубы на полипропиленовую с возможностью реализации разных ответвлений и поворотов в схеме трубопровода. За короткий срок распространения способа у него появилась масса приверженцев, которыми отмечаются следующие функциональные преимущества методы:

1. Герметичность и прочность технологии придают зубцы, с помощью которых фитинг врезается в трубы системы. В результате создается жесткий непроницаемый стык.
2. Соединительные процедуры с применением муфты Гебо отличаются оперативностью и простотой. Осуществить на практике монтаж под силу даже неискушенному в таких делах дилетанту: здесь не требуется глубоких отраслевых познаний и навыков.
3. Уникальность конструкции позволяет нейтрализовать процессы постепенного накопления повреждений под влиянием напряжения в системе, препятствует образованию трещин и деформаций.
4. Соединение отличается продолжительным сроком службы, превосходящим 10-летний рубеж.

Муфта Гебо представляет собой металлический каркас, внутри которого размещаются:

• зажимная гайка;
• прижимное и зажимное кольца;
• уплотнительное кольцо.

Последовательность монтажных действий:

1. Обрезается максимально ровно металлическая труба.
2. В обязательном порядке тщательно обрабатываются край обрезанной трубы. Она должна быть очищена от краски, грязи, наростов, ржавчины.
3. На конце крепится зажимная гайка.
4. Собирается муфта: в ее корпусе располагают вышеуказанные элементы.
5. Гайка на соединителе затягивается без чрезмерных усилий. Во время затягивания кольца внутри зажимаются.
6. Проверяется герметичность стыковки.

Муфта Гебо нашла свое применение на промышленных объектах, активно задействуется стыковании труб стояков отопления, водоснабжения, газопровода, где используется рабочий диаметр о 15 до 50мм. Отступая от темы, следует обратить внимание, что функционал Гебо распространяется не только на соединительные операции. С их помощью устраняются течи трубопроводов, образующиеся в результате замерзания носителя, коррозийных разрушений, механических деформаций.

Читайте так же:

Здравствуйте! Если вы когда-нибудь жили в многоэтажке, построенной в 80х годах прошлого века и раньше (а таких зданий в наших городах больше половины), то наверняка о проблемах протечек и потопов знаете не понаслышке. Страшно представить, сколько квадратных метров свежего (и не очень) ремонта было затоплено соседями сверху.

В этой ситуации не позавидуешь ни затопленному, ни виновнику. Причина, в  большинстве случаев  — неправильно смонтированные стыки водопроводных и канализационных труб. Поэтому к соединению коммуникаций между собой нужно относиться с высшей степенью ответственности, и моя статья сегодня — именно об этом.

Предлагаю узнать, как соединить металлическую трубу с пластиковой, избежав при этом катастроф бытового масштаба.

Когда требуется подобное соединение

Соединение пластиковых и металлических труб требуется довольно часто.

Можно обобщить все причины в 3 условных пункта:

• Плановая и срочная замена внутридомовых коммуникаций

В 20м веке все дома оснащались в основном чугунными трубопроводами. Постепенно чугун выходит из строя и на замену приходит пластик и металлопластик. Полимерные изделия намного дешевле, практичнее и удобнее в монтаже. Заменить сразу все коммуникативные линии в доме и в каждой отдельной квартире — невозможно. Поэтому в ходе ремонтных работ старые чугунные трубы соединяются с новыми пластиковыми.

• Строительство

При строительстве любых промышленных и гражданских зданий, сооружений, а также прокладке линий трубопроводов часто один участок монтирует одна подрядная организация, а следующий – другая. И далеко не всегда их работа согласована, а используемые материалы одинаковы. Поэтому чередование металлических и пластиковых коммуникаций — обычная ситуация в отечественном строительстве.

• Особые случаи

Иногда возникают ситуации, в которых использование различных материалов технологически необходимо. Например часть трубопровода подвержена высоким механическим нагрузкам, а часть –коррозии или высокой температуре. В этой ситуации на проблемных участках устанавливают более прочные стальные элементы, а все остальные монтируют из пластика.

Способы соединения

Существует несколько способов соединения металла и пластика.

Резьбовое

Применяется в случаях, когда диаметр соединяемых деталей не превышает 40мм. В этом способе стыковка происходит с помощью специального приспособления. Один конец этого приспособления — металлический с нанесенной на него резьбой. К нему прикручивается труба из металла.  Второй конец – пластиковый. С ним соединяется пластик, с помощью накидной гайки, либо пайки.

Соединительные приспособления делятся на три типа:

• Американка

Самый популярный вариант. «Американка» — это специальный элемент, состоящий из металлической части с нанесенной (внутренней или внешней) резьбой и пластикового патрубка.

Соединение металлической трубы с «американкой» производится методом накручивания специальной накидной гайки на  резьбу, с другой стороны с помощью специального паяльника приваривается пластиковая часть. Герметизацию обеспечивает установка резиновой прокладки.

Плюс данного переходника — разъемность. При необходимости трубы можно рассоединить. При выкручивании металлической части важно не повредить прокладку из резины.

• Фитинг-ниппель

Представляет собой пластиковую втулку с впаянной внутрь  металлической пластиной с резьбой.

Одна часть фитинг-ниппеля накручивается на внешнюю резьбу присоединяемой трубы из железа, вторая часть-припаивается к полипропиленовому изделию. Обязательно использовать уплотнитель, например ФУМ-ленту.

• Металлорукав

Металлорукав представляет собой гибкий шланг с уплотнительными манжетами и  накидными гайками. Диаметр – различный.

Стыковка с помощью металлорукава — самый нераспространенный вариант. Но, когда следует скрепить удаленные друг от друга детали — этот способ оптимален. Металлическая труба прикручивается к одной из частей металлорукава, а для присоединения пластиковой опять-таки используют фитинг-ниппель. При выборе рукава и фитинг ниппеля следует обращать внимание на резьбу изделий.

Фланцевое

В случае, когда диаметр труб больше 40мм для соединения удобно использовать фланцы.

Фланец в этом случае должен быть пластиковым (металлический не подойдет) с дополнительными втулками с буртами и ограничительными бортиками. Если на металлической детали  фланец уже присутствует — необходимо выбирать пластиковый соответственно его размерам.

Втулка с буртом надевается на концы соединяемых элементов, фланцы упираются в бурт. Герметизация достигается использованием резиновых либо паронитовых прокладок. Бурты втулок могут быть прямыми и конусными (на рисунке выше -конусный бурт). Прикрепление фланцев проводится болтами или шпильками. Крепеж затягивается крест-накрест, без усилия сжатия.

Фитинг

Соединение с помощью фитинга Гебо набирает все большую популярность.

Фитинг Гебо – обжимная муфта в виде патрубка. В состав фитинга Гебо входит несколько колец — зажимное, прижимное, уплотнительное и накидная гайка. Каждый из элементов имеет пару и располагаются они с двух концов муфты. Данный вариант соединения используется в случае, если нельзя на металле нанести резьбу.

Последовательность соединения:

• Фитинг раскручивается;
• Все зажимные кольца надеваются на соединяемые изделия;
• К одной из труб присоединяется муфта, поджимаемая с помощью накидной гайки;
• Тоже самое происходит с другой трубой.

Данное соединение обеспечивает 100% герметичности стыка, но сам фитинг нельзя нагружать.

Безрезьбовое

Соединение с помощью обжимной муфты.

Муфта состоит из следующих частей:

• Корпус из высокопрочной стали или чугуна;
• Две гайки из латуни или бронзы, расположенные по обоим концам корпуса;
• Четыре металлические шайбы устанавливаемые во внутренней полости корпуса;
• Герметизирующие резиновые прокладки.

Металлическая и пластиковая трубы вставляются в муфту каждая до середины, до  соприкосновения. Гайки затягиваются до упора.

Существует еще один способ безрезьбового соединения. Для этого используется металлический шланг. Шланг надевается на  края соединяемых деталей и обжимается специальными хомутами. Сейчас на рынке можно найти резиновые втулки, работающие по этому способу.

Существует и совсем «варварский» способ соединения полимерной трубы с металлической резьбой без применения каких-либо фитингов. Этот способ кстати приведен в видео ниже. Здесь пластиковая труба нагревается изнутри специальным «утюгом» и затем накручивается на металлическую резьбу. Горячий пластик обволакивает металл и создает довольно прочное соединение.

Но лично я считаю этот способ абсолютно ненадежным и использовать его в внутриквартирных коммуникациях-не рекомендую.

Пошаговая инструкция соединения

Как соединить пвх трубу с металлической

Скреплять пластиковые и металлические трубы необходимо в следующей последовательности:

• Выбираем способ соединения;
• Замеряем внутренний и наружный диаметр соединяемых изделий;
• Приобретаем все соответствующие фитинги (обращайте особое внимание на вид резьбы – внутренняя или наружная ;
• Наносим разметку на трубопроводе;
• Максимально ровно обрезаем край пластиковой трубы и зачищаем металлическую, при необходимости – срезаем старую и наносим новую резьбу;
• Помещаем на металлическую часть уплотнительную прокладку;
• Прикручиваем к ней необходимый фитинг, либо присоединяем фланец;
• В случае фланцевого соединения — придвигаем фланец к прокладке и соединяем его с другим фланцем шпильками или болтами;
• В случае резьбового соединения — металлическую часть зачищают, наносят уплотнитель либо фум ленту, прикручивают фитинг вручную, в ответную часть устанавливают край пластиковой трубы, при необходимости ее вваривают;
• Проверяем соединение на герметичность.

Как соединить металлическую трубу с металлопластиком

Оптимально соединять металлопластик с металлом обжимным фитингом. Последовательность действий поэтапно:

• Зачищаем стальную резьбу от ржавчины и грязи;
• Наносим слой изоляции (паклю, фум ленту);
• Накручиваем с помощью рожкового или газового ключа на металлическую трубу фитинг;
• Надеваем пресс-шайбу вместе с гайкой на край трубы из металлопластика и прокалибруем его;
• Помещаем конец металлопластиковой трубы на прикрученный к металлической фитинг;
• С помощью ключа закручиваем плотно обжимную гайку.

Как перейти с металлической трубы без резьбы на пластиковую

В некоторых ситуациях пластиковую трубу нужно присоединить к металлической детали без резьбы. И здесь существует 2 варианта — либо использовать вышеупомянутую  обжимную муфту для безрезьбовых соединений, либо нанести резьбу самостоятельно.

Для самостоятельного нанесения резьбы понадобится специальный инструмент-резьбонаноситель (резьборез). В продаже встречаются электрические и механические модели. В комплект электрического варианта входит несколько резцов для труб разных диаметров. Такая модель удобнее и легче механического, но стоит значительно дороже.

Ручной инструмент дешевле, но для работы с ним требуется немалая физическая сила и определенный навык.

Правила использования резьбореза:

• Нельзя пользоваться инструментом в случае, когда труба расположена вблизи стен;
• При работе с ручной машинкой следует четко соблюдать очередность движений — полоборота вперед, затем — четверть назад, и так по всей длине резьбы;
• Электрический инструмент быстро нагревается, ему периодически нужен отдых;
• Перед нарезкой металл необходимо очистить;
• Получившиеся резьбовые бороздки нужно смазать солидолом или другой смазкой

 Видеоруководство

«Голое» соединение пластика и металлической резьбы

Видео по соединению

Особенности некоторых видов соединений

Канализационные трубы

При прокладке и ремонте канализационных сетей  часто появляется необходимость соединять пластиковые трубы (чаще всего выполненные их ПВХ — поливинилхлорида)  с чугунными. Делается это с помощью специальных комплектующих – манжет, уплотнителей, гофр. В случае тотального дефицита этих деталей в строительных магазинах вашего города, можно изготовить уплотнитель самостоятельно, из пористой резины.

Самое важное здесь — четко понимать, что герметизация чеканкой или цементом недопустима.

За счет высокой разницы температур цементная стяжка быстро растрескается и потеряет герметичность. Чеканка же в свою очередь деформирует пластиковую трубу и стык не будет плотным.

Отопление или водопровод

В системах отопления и водоснабжения жидкость двигается под давлением, а соответственно все стыки должны это давление выдерживать.

Для соединения элементов используют либо  резьбу, либо фланец, других вариантов нет. Так как в быту  диаметры трубопроводов обычно небольшие, то резьбовое соединение — оптимально.  Очень редко появляется необходимость соединить  трубу из пластика не с железной, а с медной. Фитинги для такого соединения в продаже так же можно найти.

Водоснабжение загородного участка

На дачных участках чаще всего полимерную трубу необходимо подсоединить к насосу. В этих случаях лучший помощник  подключения — компрессионная ПНД – муфта. Она выдерживают высокое давление (до 16атмосфер) и обеспечивают полную герметизацию.

При установке ПНД – муфты необходимо проконтролировать отсутствие на трубе острых краев, способных повредить уплотнитель.

Советы специалистов

В заключение — несколько важных советов о том, как обеспечить герметичность и избежать протечек.

• Всегда используйте уплотнитель. В зависимости от типа соединения он может быть резиновым, натуральным, либо в виде специальной ленты. Стыки без уплотнителя будут пропускать воду;
• Правильно соединяйте элементы. Проверяйте – плотно ли вошла труба в фитинг или муфту;
• Если используется прижимной фитинг — контролируйте прилегание обжимной муфты. Подтянуть ее можно пресс-клещами;
• При затягивании деталей соблюдайте осторожность. Латунные фитинги хрупки и повредить их инструментом очень легко;
• Конец металлической трубы необходимо калибровать до полной гладкости;
• Периодически проверяйте состояние уплотнительных колечек и при необходимости меняйте их.

Заключение

Мы рассмотрели все возможные соединения пластиковых, металлопластиковых и металлических труб. Теперь провести ремонт необходимых коммуникаций вы сможете самостоятельно. Но всегда следует помнить —  помощь профессионала никогда не будет лишней. Не беритесь за дело без нужных знаний и навыков. И, кстати, в наших сообществах всегда можно найти специалиста по тому или иному строительному вопросу, посмотреть пару десятков полезных видео и просто задать интересующий вопрос. Добро пожаловать!

Используемые источники:

• https://vodasovet.ru/kanalizatsiya/soedinenie-chugunnyh-i-plastikovyh-kanalizatsionnyh-trub
• https://montagtrub.ru/kak-soedinit-plastikovuyu-trubu-s-metallicheskoj/
• https://eurosantehnik.ru/kak-sdelat-perexod-metallicheskoj-truby-na-polipropilenovuyu.html
• https://vseotrube.ru/montazh-i-remont/kak-soedinit-metall-i-plastik
