Как собрать самодельный газовый котел – необходимые материалы и порядок работ

Содержание:

Котел своими руками

Из газовой колонки

Для отопления небольшого помещения, например, для гаража или для сауны, при наличиии  «правильных рук»,  можно изготовить отопительный котел из газовой колонки, произведя в ней некоторые преобразования. Как сделать такой газовый котел  и какие нужны для этой переделки чертежи? Колонка имеет достаточно высокую производительность, которая  не нужна для отопления, и потребляет большое количество газа.

Для уменьшения расхода газа можно поставить две китайских  газовых горелки, рассверлив жиклеры на 1 мм.  Для расширительного бака можно использовать газовый баллон или пластиковую емкость. Расширительный бак следует устанавливать на подающей магистрали, чтобы при работе насоса не создавалось разрежения.

Насос можно купить, а можно и использовать бывший в употреблении, например, от стиральной машины. Если в автоматическом блоке колонки стоит таймер, он будет периодически отключать ваш миникотел. Следует поменять блок управления на новый, без таймера. Такое устройство может работать и на баллоном газе.

Из газовой плиты

Собственно, из газовой плиты изготовить котел проблематично, можно сделать своими руками подобие котла при помощи газовой плиты. Используют такое устройство в период межсезонья, когда центральное отопление еще не включено, а в квартире уже довольно прохладно, так как учитывая низкую мощность, полноценно обогреть жилье в сильные морозы не получится.

Металлическая емкость с водой устанавливается на одну из конфорок для подогрева.  Сверху  емкости  подключаются трубы, идущие к пластиковому  трубопроводу, сбоку, в нижней части резервуара,  подсоединяется обратка. Устанавливается насос, который подает жидкость в батареи.

На случай отключения электричества можно подключить  блок бесперебойного питания от компьютера.  Для безопасности работы такого отопительного устройства следует подключить расширительный бачок, для него подойдет неиспользуемый небольшой баллон от газа,

либо пластиковая емкость. Нелишним будет и установить предохранительный клапан, который сработает в таком агрегате, если забудете включить циркуляционный насос, или будут возникать проблемы с подачей электропитания на него.

Из баллона

Для изготовления  используется газовый баллон, котел работает по принципу пиролизного котла, в котором теплоноситель обогревается за счет сгорания газа. Для того, чтобы сделать такое устройство самому, вам понадобятся:

• газовый баллон на 50 литров (достаточно, чтобы обогреть помещение до 70 кв.м;
• сварочный агрегат;
• электроды;
• болгарка или газовый резак;
• лист металла.

Можно вырезать боковую дверцу для загрузки топлива, можно загружать сверху. Верх баллона срезается, срезанная часть после небольшой доработки и установки на ней ручек, используется, как крышка. В баллон погружается поршень с нижней насадкой. Насадка состоит из полой трубы, через которую поступает воздух для горения. На низ поршня приваривается «блин», чуть меньшего диаметра, чем диаметр баллона.

К нему привариваются дугообразные лопасти (можно вырезать из баллона) для создания вихревого потока над тлеющим топливом. Приваренная к лопастям в нижней части окружность из металла меньшего диаметра, чем сам «блин»,  будет предотвращать появление открытого огня. Такая конструкция обеспечивает медленное тление огня, а газ, поднимаясь, будет сгорать в верхней части.

Сбоку баллона вырезается отверстие для дымохода, приваривается труба для отвода и выводится наружу. Дымоходная труба делается из труб двух диаметров, боковое колено 0,15 м, вертикальное — 0,2 м. Разница в диаметрах будет создавать двухступенчатую тягу, более пассивную, нежели в трубе одного  размера, что обеспечивает длительное горение, до 10 часов.

Водяную рубашку для отопления можно сделать по-разному — вокруг корпуса баллона или вокруг дымохода. Агрегат с теплоносителем вокруг дымохода более экономичный, так как использует тепло, которое обычно улетучивается на улицу. К рубашке подводятся трубы отопления, на подающей верхней трубе монтируется расширительный бак, который можно сделать из баллона небольшой емкости. Устанавливается насос для обеспечения принудительной циркуляции.

Из твердотопливного котла

При подведении к жилью газовой магистрали владельцы твердотопливных котлов начинают задумываться о том, как сделать из твердотопливного газовый котел. Если просто вставить в нижнюю часть  газовую горелку, экономии не получится.  Твердотопливные котлы не приспособлены для эксплуатации на газе и при таком раскладе большая часть тепла будет улетать через дымоход.

Получить модернизированное устройство с высоким КПД можно, значительно изменив конструкцию твердотопливного агрегата.  Но при таком изменении теплогенератора использовать его в будущем как твердотопливный уже не получится. Переделка заключается в приваривании металлических однодюймовых труб над горелкой агрегата.

В этом случае  пламя горелки не будет уходить в дымоходную трубу, а будет отдавать тепловую энергию циркулирующей в этих трубах воде. Для начала производится демонтаж котла, снимается кожух. Перед началом переделочных работ следует учесть несколько моментов:

• трубы размещаются на высоте 30 мм от горелки;
• чтобы избежать застоя жидкости в трубах и ее закипания, они размещаются под углом;
• трубы располагаются «шахматкой» в три яруса, расстояние от одной до другой трубы должно быть 1,5-2,0 см.

С внешней части котла, при помощи болгарки, вырезается отверстие в водяной рубашке  с небольшим запасом, для удобства приваривания.

Чтобы просверлить отверстия в металле под трубы, потребуется коронка с насадками из победита. Диаметр коронки должен быть больше диаметра труб на несколько миллиметров для возможности расположения трубы под наклоном.

Место сверления время от времени поливайте мыльной водой, чтобы от перегрева  не отлетели победитовые насадки. Трубы лучше всего приваривать газовой горелкой. После того, как приварили все трубы, необходимо сделать герметизацию водяной рубашки. В центре приварите штырь из арматуры, который впоследствии предотвратит раздувание котла.

Затем заваривают отверстие в водяной рубашке по периметру. Перед установкой котла в него заливают воду  и проверяют, нет ли течи. При обнаружении вновь вырезают окно и заваривают место течи.

Конструктивные особенности котлов

Турбированные

Турбированный газовый котел отличается наличием коаксиального дымохода. Такой дымоход представляет из себя конструкцию труба в трубе. Через трубу большего диаметра на улицу выводятся продукты сгорания газа, через трубу меньшего диаметра поступает воздух для горения, который нагревается выходящими газами, что способствует экономичности.

Турбированные котлы оборудуются вентилятором принудительной тяги,  при помощи которого поступает воздух в агрегат для горения. Такие котлы имеют камеру сгорания  закрытого типа, которая обычно выполнена из меди или сплавов меди, иногда она бывает и чугунной.

На баллонном газе, на пропане, на сжиженном газе

Переделывая котел под газовый, можно использовать не только магистральный газ.  Ваш самодельный агрегат может работать и на сжиженном газе или на пропане. Для подключения баллонного газа необходимо установить редуктор, так как в баллоне газ находится под высоким давлением.

В некоторых случаях приходится менять форсунки на меньшие. Для удобства, чтобы постоянно не менять баллоны, можно соединить несколько баллонов. С учетом того, что на отопление дома  около 100 кв.м и получения горячей воды за неделю в среднем расходуется 2 баллона, можно рассчитать количество подключаемых емкостей с газом.

Для удобства и более эффективного использования газа  баллоны соединяют в так называемую рампу, соединить можно до 10 баллонов. Рампа состоит из двухплечевого коллектора, который делит всю группу емкостей на 2 части. После того, как в основной группе заканчивается газ, происходит переключение на дополнительную группу.

От чего зависит экономичность котла?

Основным показателем экономичности котла является его КПД -коэффициент полезного действия. Средний показатель КПД различных моделей находится в пределах 90-94%. Гораздо большим КПД, более 100%, обладают конденсационные теплогенераторы, которые используют для нагрева теплоносителя  и конденсат, который образуется при сгорании газа.

На экономичность влияет и тип камеры сгорания — открытая или закрытая. В закрытой камере сгорания газ сгорает полностью, в воздух попадает минимальное количество угарного  газа. Правильный выбор мощности также является важным фактором экономичности котла. Если поставить слишком мощный котел, то он будет включаться и выключаться через очень небольшие интервалы времени, как следствие, будет потреблять больше газа.

При недостаточной мощности теплогенератор будет работать на износ, что значительно сократит срок его службы.  Экономичную работу котла обеспечит автоматика, которая будет реагировать на изменение температуры в помещении. И, самое главное,  утепление дома, потому что,  каким бы экономичным не был ваш котел,  отопление улицы сведет все на нет.

Видео о самодельном газовом котле:

</span>

Газовый котел является главным составляющим автономной системы отопления. Он служит для отапливания и горячего водоснабжения жилища. Он вполне может быть сделан своими руками, главное качественно произвести все расчеты и четко следовать схеме. Основная трудность может возникнуть лишь при попытке установить самодельный газовый котел отопления в жилом доме. т. к. для этого необходимо получить разрешение соответствующего органа.

Общие сведения

Важно: Закономзапрещаетсяиспользованиеиустановкагазовогооборудованиябезполучениянадлежащегоразрешенияответственнойорганизации, котораяпотребуетналичиесертификатасоответствиянаприбор.

Вы должны понимать, что получить такого вида документ на самодельный прибор будет крайне сложно. Незначительные отклонения от норм будет сулить полным запретом на установку самодельного устройства.

Разновидности газовых агрегатов

Котлыразличаютсяпоследующимпараметрам:

• Количеством контуров — одноконтурные и двухконтурные. Одноконтурными выполняется только одна функция, а именно нагрев воды и труб дома. Второй вид обогревает дом и обеспечивает гвс;
• методом отведения продуктов горения — имеющие естественную тягу и с приточной тягой. Воздух для первого варианта поставляется с улицы, а для второй необходимо наличие дымоотводной трубы;
• методом розжига -электрический вид, когда работа происходит , и имеющие пьезоэлемент, при котором устройство зажигается собственноручно;
• в зависимости от способа крепления — настенные и напольные;
• способом регулирования — одноступенчатые и двуступенчатые;
• способом подключения — к центральному газопроводу или к газовому баллону;
• по материалу изготовления — стальные, чугунные и медные.

Принцип устройства

В конструкции газового агрегата находятся такие элементы: горелка, устройство для теплообмена, насосное устройство, расширительный бак, автоматическая система, прибор для вентиляции, защитная система, прибор для измерения температуры, электромагнитный клапан, воздухоотводчик.

Включая прибор происходит загорание газовой горелки, которая производит нагревание теплообменника с водой либо антифризом. Действием насосного устройства создается избыточное давление, благодаря чему происходит непрерывная циркуляция передатчика тепловой энергии в трубах и отдача тепловой энергии посредством радиаторов. Затем уже холодный теплоноситель перетекает обратно в котел.

Котел своими руками

Весьпроцессможноразделитьнаэтапы:

• Подбираются подходящие чертежи;
• производят расчеты требуемой энергии для выбранного размера помещения. Из чего получается необходимый объем котла. А также рассчитывается вся гидравлическая система, учитываются расходы на дымоотводную трубу с дефлектором, определяют какого диаметра нужны трубы, подбирается насос нужной мощности, рассчитывается сопротивляемость системы;
• далее подбирается соответствующие материалы и инструменты;
• выбор и подготовка места для установки агрегата;
• непосредственное изготовление.

Нюансы изготовления

Сразу нужно подготовиться к тому, что эта работа не быстрая и требует определенных навыков. Все части аппарата соединяются свариванием.

Издесьиметьввидуследующиеособенности:

• Ни в коем случае без соответствующего разрешения специалиста газовой службы нельзя производить подключение самодельного устройства к центральной магистрали;
• Для получения такого разрешения вы должны показать прибор специалисту -аналитику организации;
• Все детали для котла должны иметь сертификаты соответствия и паспорта;
• При изготовлении следует четко пользоваться чертежными данными.

Необходимы материалы

Лучше сразу запастись всем необходимым для работы. Понадобится: прибор для сверления, для зажима и захвата труб, ватерпас, уголки, измерительная лента, металлическая труба, стальной лист, газопроводный патрубок, дверка для печки, глина, терморегулятор, автоматическая система, аэродинамическое устройство,  устройство для сваривания деталей, оцинкованная жесть.

Заметка: Терморегуляторидефлекторлучшеприобрестипромышленногопроизводства, анемастеритьсвоимируками.

Процесс изготовления

Для создания котла своими руками лучше выбрать напольную модель. Он может быть установлен внутри жилища, в гаражном помещении или на улице.

1. Агрегат ставится на специально подготовленную основу, для которой вырывается яма 80 см в глубину и шириной равной ширине устройства. На дне делается песочная подушка, которую следует хорошо пролить водой и дать напитаться. Затем сверху насыпают щебень либо битый кирпич.
2. Собирается опалубка и каркас из арматуры. Опалубка заливается раствором бетона. Через 24 часа опалубку следует убрать, а на ее место насыпать смесь из гравия и песка. Все это закрывается влагоизоляцией, в качестве которой можно использовать гудрон.
3. Далее делается кирпичная стенка для защиты стены от горячего котла. И приступать к непосредственному конструированию.
4. Котел варится по чертежу. Для того, что бы сделать теплообменник, понадобится наличие стальной емкости и сорока или пятидесяти сантиметровой медной трубы. Снизу и сверху в баке делаются отверстия в соответствии с диаметром трубки. На концах трубы устанавливаются и запаиваются фитинги.
5. При запуске устройства посредством горелки нагревается медная спираль, которая будет передавать тепло баку. А уже бак будет способствовать подогреву воды.
6. Как уже говорилось ранее, прибор для автоматизации работы, прибор для поддержания постоянной температуры и аэродинамическое устройство лучше приобрести, т. к. сделать их самостоятельно крайне сложно.
7. Установка дефлектора производится в верхнюю часть дымохода. Он выполняет роль вытяжки. Вполне подойдет модель в виде стального конусного зонтика.
8. Автоматика собрана из таких элементов, как блок управления пламенем, защитное устройство от перегревания, контролер тяги, предохранительный вентиль.

Назаметку: Дляоптимальногофункционированиявашегоприборанужнывсеэтиприспособления.

После установки агрегата на основание, т, к нему приваривается дымоотводная труба. Она представляет собой железную трубу для удаления угарного газа из котла. Эта труба должна быть более двадцати сантиметров в диаметре, а по длине, чтобы она более, чем на 30 см поднималась над кровлей.

В дымоходе монтируется вытяжка для более легкого удаления продуктов горения. Для которой понадобится небольшой вентилятор и решетка. Вентилирующее устройство ставится внутрь у конца наружней трубы. Решетка крепится на край трубы. Она служит для того, чтобы в дом не попадал различный мусор.

Также может быть предусмотрен устройство бесперебойного питания на случай внезапного отключения электроэнергии, а приспособление для для стабилизации будет защищаться ваше устройство от перегрузок при возможных скачках напряжения. На рынке огромное разнообразие различных стабилизаторов и бесперебойников, на любой цвет и вкус. Конечно его также можно попробовать собрать самостоятельно, но это уже другая история.

Итоги

Котел является важной составляющей отопительной системы, который требует к себе повышенного внимания. Каждый сам должен понять целесообразность его самостоятельного изготовления и то, что могут возникнуть проблемы с разрешением его подключить

ТОП 9 магазинов, где я выгодно закупаюсь

Петрович — строй-торг дом</li>InstrumTorg</li>Леруа Мерлен</li>Stroylandia- Строительные и отделочные материалы</li>OBI — стройматериалы и все для дома</li>Строительный двор</li>Максидом</li>Все Инструменты</li>Гараж Тулс</li>

ТОП 7 по товарам и мебели для дома:

Домовой</li>Мебель для дома</li>HomeX — все для отделки</li>Дизайнерская мебель</li>Мебель и кухни на заказ</li>220 Вольт- Инструменты для дома</li>МВидео- техника для дома</li>

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Новости компаний

• 31.05.2019Как монтажнику отопления зарабатывать на profi.ru
• 14.01.2016Новая радиоуправляемая автоматика
• 28.12.2015Новая модель электропривода для управления регулирующих клапанов
• 24.12.2015Новый сдвоенный насос для отопительных и климатических систем
• 20.12.2015Компания Global выпустила новый радиатор с нижним подключением

События отрасли

• Специализированная выставка «Вода. Тепло. Энергия …
• 18-я специализированная выставка «Энергоресурсы. П…
• XIV выставка «Энергосбережение и энергоэффективные…
• XIII выставка «Нефть. Газ. Энерго – 2016»

ИнтервьюОбеззараживание воздуха – новое слово в сегменте очистительной техникиКен Лианг о современной климатической техникеИнновационная продукция от SolarCity и ее экспертная оценка

Газовый котёл — важнейший элемент отопительной системы частного дома. Такой агрегат реально сделать своими руками. Важно правильно рассчитать параметры оборудования и не пренебрегать правилами собственной безопасности. Чтобы котёл работал даже при отключении электричества в доме, ему необходим источник бесперебойного питания. Этот прибор можно приобрести в магазине или также изготовить самостоятельно.

Преимущества и недостатки газового отопления

Газ является одним из самых дешёвых видов топлива. Вот почему газовые котлы до сих пор являются самыми популярными. К плюсам такого способа обогрева помещения относят следующие факты:

• высокий коэффициент полезного действия;
• простое использование;
• экологическая безопасность;
• относительная дешевизна топлива;
• долговременная эксплуатация (20–40 лет).

Есть у газового отопления и минусы. В частности:

• оборудование должно иметь лицензию, которую выдаёт газовая служба. Без такого документа эксплуатировать агрегат нельзя;
• котёл нужно установить в отдельном помещении, что не всегда возможно;
• существует необходимость в дымоходе;
• требуется подключение к электрической сети;
• при неправильном обращении с газовым котлом может возникнуть пожар.

Но все эти дополнительные сложности вполне оправдываются экономией, которую обеспечивает газ по сравнению с другими видами топлива. Любым другим способом отапливать помещение менее выгодно: дрова и уголь необходимы в большом количестве, жидкое топливо (бензин, керосин) – слишком дорогое, а у электрических тэнов коэффициент полезного действия ниже, а стоимость тепловой энергии — намного выше.

.

Газовый котёл считается самым экономичным отопительным прибором

О видах газовых котлов

По количеству контуров отопления котлы бывают:

• одноконтурными (выполняют только одну функцию — греют воду или трубы в помещении);
• двухконтурными (выполняют две функции — греют горячую воду и трубы в доме).

По способу отвода продуктов горения оборудование разделяют на следующие виды:

• с естественной тягой (приток воздуха происходит с улицы). Устанавливать такой котёл можно в маленьком доме или сарае;
• с приточной тягой (сложная система, для которой нужен дымоход и закрытая камера сгорания).

По типу розжига газовые отопители делятся:

• электрические (котёл начинает работать сразу при включении в сеть);
• с пьезоэлементом (разжигать оборудование нужно самостоятельно).

По способу крепления котлы подразделяются на:

• настенные;
• напольные.

Напольный газовый котёл ставят на пол, дополнительного крепления он не требует

По способу регулировки оборудование может быть:

• одноступенчатым (имеет только один — полный уровень мощности);
• двуступенчатым (имеет два уровня мощности — слабый и сильный).

Газовый котёл может быть рассчитан на подключение к:

• магистральному газу (поступает по трубопроводу в дом);
• баллонному газу (поставляется в сжиженном виде в баллонах различного объёма).

Котлы изготавливаются из:

• стали (самый распространённый и эффективный материал);
• чугуна (такие котлы бывают очень тяжёлыми, но долго сохраняют тепло);
• меди (недорогие агрегаты, которые очень быстро остывают).

Принцип работы газового котла

Конструктивно газовый котёл состоит из следующих элементов:

• газовой горелки;
• теплообменника;
• насоса;
• расширительного бака;
• автоматики;
• вентилятора;
• системы безопасности;
• термометра;
• манометра;
• газового клапана;
• воздухоотводчика.

Газовый котёл состоит из множества элементов. Каждый из них очень важен для бесперебойной работы агрегата

При включении устройства в сеть загорается газовая горелка. Она нагревает теплообменник, в котором находится вода, масло или антифриз (в зависимости от того, чем отапливают дом). Насос создаёт рабочее давление, под действием которого теплоноситель постоянно циркулирует по трубам и отдаёт тепло в помещение через поверхность радиатора. Далее остывший теплоноситель сливается обратно в котёл. Так в общих чертах работает газовая система отопления.

Готовимся к созданию котла: полезные мелочи

Создание газового котла — процесс небыстрый и очень ответственный. Если вы не владеете хотя бы начальными навыками работы со сварочным оборудованием, то приступать к процессу нецелесообразно. Части агрегата соединяют между собой путём сварки. Если сварочного аппарата у вас нет или взаимодействовать с ним вы не умеете, то газовый котёл лучше купить в специализированном магазине. Но если вы поставили перед собой цель создать собственный газовый отопитель, то вам нужно знать:

• без разрешения газовой службы подключать самодельный котёл к магистрали, подающей природный газ в ваше жилище, запрещено;
• чтобы получить разрешение, придётся вызвать специалистов-аналитиков на дом или отвезти котёл в службу лично;
• если установить котёл без разрешения, то это может привести к утечке газа, возгоранию или взрыву;
• при выполнении сварочных работ не забывайте о собственной безопасности: на руки наденьте защитные перчатки, на глаза — специальную маску, на тело — рабочую одежду;
• элементы для котла покупайте в специализированном магазине, а не с рук. Все агрегаты должны иметь сертификаты и паспорта;
• делайте всё строго по чертежам;
• до начала работы подготовьте необходимое оборудование, материалы, инструменты.

Чертежи и расчёты

Чтобы сварить котёл, воспользуйтесь готовыми чертежами. Изобретать велосипед в этом случае не нужно. Воспользуйтесь уже проверенными методами и способами. Их не так много, как кажется.

Для постройки используйте чертёж газового котла с размерами и особенностями исполнения

Чтобы котёл мог создать в доме было тепло и уют, необходимо произвести точный расчёт его объёма. Самый простой способ расчёта исходит из предположения, что на каждые 10 квадратных метров площади требуется 1 кВт энергии. К полученному результату прибавляют ещё 10 процентов, чтобы создать небольшой запас для обеспечения более комфортного режима работы котла. Например: для дома площадью 80 квадратных метров за час необходимо 8 кВт энергии. Ещё 800 Вт про запас, итого — 8,8 кВт за 60 минут. За сутки израсходуется чуть более 211 кВт.

Но ведь киловатты — это ещё не объём.

Чтобы его вычислить, нужно учесть, что теплотворная способность газа составляет 6,55 кВт — это число постоянно, оно посчитано научно-экспериментальным путём, поэтому берётся за основу.

Чтобы подсчитать, какой объём котла необходим для отопления конкретного дома, нужно количество энергии, потребляемое котлом за сутки, разделить на его теплотворную способность. Возвращаясь к нашему примеру, получаем: 211/6,55=32,2. Значит, в доме площадью 80 м² необходим котёл объёмом 33 литра (округляем в большую сторону).

Материалы и инструменты

Чтобы соорудить газовый котёл, подготовьте следующие материалы и инструменты:

• электрическую дрель;
• пассатижи;
• уровень;
• угол;
• рулетку;
• трубу металлическую;
• стальной лист;
• трубу газопроводную;
• дверцы для создания топки;
• кирпич красный;
• арматуру;
• глину;
• оцинкованную жесть;
• сварочный инструмент;
• термостат;
• автоматику;
• дефлектор.

Если с большей частью вышеперечисленного всё понятно, то правильно подобрать автоматику, дефлектор и термостат — не самая простая задача. На что ориентироваться при их выборе:

• термостаты бывают проводными и беспроводными. Первые стоят чуть дешевле вторых. Выбирайте программируемые модели, с их помощью проще контролировать и регулировать температуру котла. Конструктивно термостат состоит из двух устройств. Одно размещают в комнате, другое — на фасаде котла. Когда температура в помещении падает, термостат запускает отопитель в работу. Обратите внимание на отечественные модели устройств. Они ничем не уступают дорогим зарубежным аналогам;

  Термостаты для газового котла бывают проводными и беспроводными

• в понятие «автоматика для газовых котлов» входят: модуль пламенного контроля, защита от перегрева, контроллер тяги, подрывной клапан. Эти устройства продаются отдельно. Для нормальной работы отопителя нужны все перечисленные устройства. Не выбирайте самые дешёвые или слишком дорогие модели. Остановитесь на средней цене;

  Подрывной клапан нужен для компенсации повышения давления теплоносителя при нагреве

• дефлектор обеспечивает хорошую вытяжку. Его устанавливают его сверху дымоходной трубы. Для самодельного газового котла подойдёт модель в виде конусообразного зонтика из нержавеющей стали.

  Дефлектор для дымохода обеспечивает хорошую вытяжку

Пошаговая инструкция по изготовлению газового котла своими руками

Своими руками проще всего создать напольный газовый котёл. Он нагревает воду, является экономичным, подходит для установки на улице, в доме или в гараже.

Итак, начнём:

1. Установку котла производят на фундамент. Выройте яму глубиной около 80 сантиметров. Ширина ямы равна размеру фундамента котла. На дно ямы поместите песок, залейте его водой и дайте пропитаться. На песок выложите камни, битые кирпичи и щебёнку немного ниже уровня земли.

   Под напольный котел делается отдельный фундамент с подсыпкой из песка и гравия

2. Соберите опалубку с каркасом. Здесь понадобится арматура. Залейте опалубку бетонным раствором. Через сутки опалубку уберите. Место под опалубкой засыпьте гравием с песком. Закройте все это влагоизолирующим материалом, например, гудроном.
3. Сделайте стенку из кирпича, которая защитит основную стену от разогретого газового котла. Кладка выполняется с помощью цементного состава. Высота и ширина стенки из кирпича на 10 см больше, чем размеры котла.

   На основании фундамента возводится защитная стенка из кирпича

4. Теперь нужно сварить сам котёл по чертежу. Выполняйте работу строго по размерам.

   Котел сваривается из стального листа строго по размерам, указанным на чертеже

5. Изготавливаем теплообменник — именно благодаря ему в котле нагревается вода. Для него нужен стальной бак и медная трубка (40–50 см). Вверху и внизу бака должно быть два отверстия, соответствующих диаметру трубки. Трубку согните в виде спирали и вставьте в бак (это легко сделать «голыми руками», медь просто поддаётся воздействию). На концы трубки, выходящие из бака, установите фитинги или запаяйте их. В процессе работы котла горелка будет нагревать медную спираль, а она, в свою очередь, передаст тепло баку, который подогреет воду внутри котла.

   Теплообменник нагревает воду в котле

6. Термостат, автоматику, дефлектор своими руками сделать невозможно. Все эти устройства можно купить в магазине или заказать в интернете.
7. Когда котёл установлен, к нему приваривают дымоход. Это прямая металлическая труба, которая будет удалять углекислый газ из агрегата. Выбирайте трубу диаметром не менее 20 сантиметров. Длина должна быть такой, чтобы часть трубы (30–40 сантиметров) возвышалась над крышей здания. Трубу приваривают сбоку котла. Там делают отверстие, через которое продукты горения будут выходить наружу. Дымоход выводят на улицу, для чего в кровле вырезают или выпиливают отверстие. Когда труба вставлена в это отверстие, получившиеся щели между ней и кровлей заделывают монтажной пеной и минеральной ватой.

   Дымоход — неотъемлемая часть газового котла. Без него эксплуатировать агрегат нельзя

8. Вытяжку монтируют в дымоходной трубе, чтобы проще и быстрее удалять углекислый газ. Для изготовления вытяжки нужен маленький вентилятор и решётка. Вентилятор устанавливают внутри трубы, ближе к наружному концу и подключают к электрической сети с помощью провода. А решётку закрепляют на наружном конце трубы, чтобы внутрь дымохода не попали грязь и мусор.

Видео: самостоятельное изготовление газового котла

Изготавливаем ИБП и подключаем стабилизатор напряжения газового котла

ИБП — это источник бесперебойного питания. Он нужен для того, чтобы оборудование продолжало работать, когда электричество отключат. А стабилизатор защитит котел от перегрузок при частых скачках напряжения в сети.

Источник беперебойного питания можно приобрести в магазине. Но если сделать самому — получится дешевле

В магазинах продаются разнообразные бесперебойники и стабилизаторы. Стоят они недёшево. Можно попытаться сделать бесперебойный блок самостоятельно. Изготовить же стабилизатор самому невозможно. Правила его выбора таковы:

1. Для 220-вольтовой сети выбирайте однофазный стабилизатор, для 380-вольтовой — двухфазный.
2. Мощность — от 20 до 40 кВт в зависимости от объёма котла.
3. Стабилизатор может устанавливаться на пол или крепиться на стену — на его работу это не влияет.

Ориентируйтесь на следующие технические характеристики стабилизатора:

• тип — электронный или релейный;
• время отклика — несколько миллисекунд;
• диапазон напряжения на входе — от 140 до 260 вольт;

Стабилизатор крепят рядом с котлом в сухом месте, куда исключён доступ воды. Его нельзя перегревать и замораживать.

Стабилизатор для газового котла поможет сохранить напряжение в сети на нужном для работы отопителя уровне

Видео: зачем нужен стабилизатор напряжения для газового котла

Как собрать источник бесперебойного питания своими руками

Для производства ИБП необходимы:

• токовый преобразователь (220 вольт). Он нужен, чтобы к котлу от аккумулятора поступало напряжение 220 вольт;
• аккумулятор (хорошо зарекомендовали себя гелиевые);
• зарядное устройство (минимум 15 ампер).

Инструкция по сборке ИБП выглядит так:

1. Преобразователь соединяют с аккумулятором при помощи проводов сечением от 4 миллиметров, соблюдая полярность. Обычно в местах соединения есть указатели «+» и «-» (иногда полярность обозначается разным цветом проводов). Плюс от преобразователя должен идти к плюсу от аккумулятора. То же самое и с минусовым проводом.

   Преобразователь подключают к аккумулятору с помощью двух проводов. Их сечение должно быть не менее 4 миллиметров

2. Котёл соединяют с преобразователем через розетку. Она уже имеется «в комплекте», ничего дополнительно монтировать не нужно. Таким образом, три части одной системы — котёл, преобразователь и аккумулятор — оказываются соединёнными между собой.
3. Когда аккумулятор разряжается, к нему подключают зарядное устройство.

Преобразователь подключают к аккумулятору с помощью проводов, соединяя плюс с плюсом, а минус с минусом

Такой агрегат не будет срабатывать автоматически. Его придётся включать самостоятельно, когда электричество вдруг пропадёт.

Видео: изготовление ИБП своими руками

Нюансы размещения готовой конструкции

Разместить газовый котёл можно:

• внутри дома;
• снаружи дома;
• в гараже.

Каждый вариант размещения имеет свои особенности и нюансы.

Размещение внутри дома

Чтобы разместить агрегат внутри дома, под него необходимо выделить отдельное помещение. К котельной предъявляются следующие требования:

• площадь — не менее 5 квадратных метров;
• сухое тёплое место;
• низкий уровень влажности;
• свободный доступ человека к котлу;
• естественная или принудительная система вентиляции;
• в комнату должно быть проведено электричество, рядом с котлом должна располагаться розетка. Современные розетки предусматривают заземление. Создавать дополнительное заземление не нужно.

  Внутри дома газовый котёл устанавливают в отдельном помещении

Размещение котла снаружи дома

Установить газовый котёл прямо на улице, конечно, нельзя. Под него строят специальное помещение:

• площадь — не менее 5 м²;
• Наличие электричества, розетка с заземлением.

Трубы от котла до дома обязательно утепляют, чтобы за время своего «путешествия» теплоноситель от котла до дома не потерял своей температуры.

Если разместить котел в доме возможности нет, для него строят отдельное закрытое помещение

Размещение котла в гараже

Если внутри гаража нет возможности обустроить отдельное помещение для размещения котла, тогда продумайте другое место для установки оборудования. Дело в том, что гараж — место повышенной концентрации автомобильных газов. Если внутри будет работать ещё и газовый агрегат, то концентрация углекислого газа в помещении превысит все допустимые нормы. Находиться внутри для человека будет опасно.

При утечке газа в гараже возможно самопроизвольное возгорание, поскольку в непосредственной близости находится бензин и масло. Лучше не рисковать.

Если вы не сможете оборудовать внутри гаража специальное помещение, руководствуйтесь правилами размещения агрегата внутри дома.

Заземление котла

Котёл нужно заземлить. Для этого понадобится готовый заземляющий контур из магазина. Его располагают возле гаража под землёй на глубине около метра. От заземляющего контура к котлу ведут стальную полосу. Её закрывают коробкой из пластика. Места соединений стальной полосы с котлом и контуром для надёжности лучше запаять.

Заземление газового котла — залог его надёжной и безопасной работы. Делать его нужно обязательно

Видео: как правильно заземлить газовый котёл

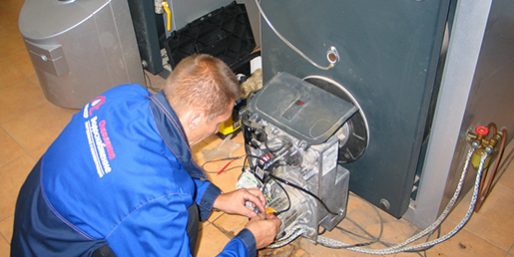

После того как газовый котёл готов к эксплуатации, вам необходимо обратиться в газовую службу. Они проведут поверку агрегата. Если он соответствует нормам, то его разрешат использовать. Для этого хозяину выдадут специальную лицензию и заключение. Раз в 2–3 года поверку нужно будет повторять.

Оборудование

• Электрическое отопление: семь наиболее п…
• ТОП-10 алюминиевых радиаторов отопления
• 6 популярных моделей газовых конвекторов
• Рейтинг лучших электрических конвекторов
• Сравниваем биметаллические и алюминиевые…

ТехнологииКакие приборы и оборудование в…Что такое тепловой насос?Особенности систем отопления э…Как самостоятельно установить …Материалы

• Характеристики утеплителя Пенофол
• Теплоизоляция пенополиуретаном — к…
• Характеристики и преимущества утеплителя…
• Утеплитель Урса — что мы еще не зн…

НесерьезноПохудеть или достичь карьерных высот — у женщин появилась новая дилемма

Газовые форсунки своими руками

Котел твердотопливный своими руками чертежи фото

Essentialcare 2014. ремонт газовой колонки юнкерс своими руками.

Ремонт своими руками газовый котел

Котел переделаный на дрова из старого газового — AgaClip — Make Your Video Clips

Электрический котел своими руками чертежи — Чертеж фундамента в автокаде.

Пиролизные котлы длительного горения с водяным контуром. EnRemo.ru

Пиролизный котел своими руками: схемы, чертежи, материалы, сборка и установка

Доставка сжиженных, технических газов в баллонах по Санкт-Петербургу круглосуточно.

Ремонт конвекторов своими руками фото

Твердотопливные котлы: классификация, особенности монтажа и эксплуатации. Как самостоятельно соорудить твердотопливный котёл

Газовый котел аристон

Котел на отработке своими руками

Котлы для бани своими руками — все о отоплении в бане (видео)

Как почистить газовую колонку оазис своими руками

Газовая горелка для котла — какую взять?

Пиролизный котел своими руками Газогенераторы МСД

Котлы для отопления на дровах и электричестве (комбинированные): цена, фото

Отопление отработанным маслом своими руками

Многие люди все чаще задумываются о переходе на автономное отопление. При этом полностью вся система обойдется в крупную сумму. Хорошей альтернативой можно назвать самодельный газовый котел. На первый взгляд такая задача может показаться невыполнимой. Но если разобраться – она под силу людям, имеющим опыт монтажа, ремонта и эксплуатации газового оборудования. Только такие профессионалы могут позволить себе сделать именно то, что нужно хозяину, а также заметно сократить расходы на приобретение оборудования.

Что нужно?

Существует масса инструкций, как сделать котел для отопления на разных видах топлива: твердое, жидкое, электричество и другие. Но вот построить такую конструкцию на газе решаются не многие. В основном проблема состоит в том, что установку нужно будет подключать только после согласования с соответствующими органами. Но обо всем по порядку.

Читайте также:  Индукционный нагреватель для воды своими руками

Итак, для начала необходимо понимать, что использовать такой отопительный агрегат можно только на свой страх и риск, ответственность за последствия, которые могут быть плачевными, полностью ложится на плечи владельца жилья.

После осознания этого, нужно найти подходящие чертежи. Желательно, чтобы на них было детально расписано про котлы отопления, подключение, охлаждение, дымоотвод, дефлектор и другие важные моменты. Мастер обязательно должен разбираться в такой документации в полном объёме, ведь даже одно изменение неблагоприятно отразится на эксплуатации в будущем. Желательно увидеть несколько фото готовых систем. Это поможет «собрать агрегат у себя в голове».

После этого нужно просчитать количество всех материалов на котел отопления. Необходимо понимать, что ни в коем случае нельзя заменять указанный метал другим для удешевления конструкции, ведь он может оказаться мягким, что быстро приведет установку в негодность. Затем приобрести заготовки, а также уже собранные отдельные компоненты (кнопки, дефлектор, краны и прочее).

Также важно иметь свой инструмент, который нужен для соединения металлических листов, их обрезания и шлифования. Также необходимо обладать паяльником, набором отвёрток и ключей, молотками и всевозможным другим инструментом, позволяющими работать с металлом и электросхемами.

Что делать?

Когда все необходимые компоненты для процесса собраны, можно делать первые шаги для создания отопления своими руками. Так, согласно чертежей вырезаются листы, подготавливаются трубки, уголки, внутренние детали. Нужно отметить, что некоторые компоненты не обязательно создавать самостоятельно. Так, например, дефлектор, который будет проще купить и поставить на окончание дымоотводной трубы.

После этого можно начинать сборку согласно чертежей. Ни в коем случае нельзя спешить. Важно понимать, что неправильно расположенные компоненты могут привести просто к неработоспособности устройства. Желательно даже просмотреть видео, где будут рассказаны основные моменты.

Читайте также:  Воздушный клапан на радиаторе отопления

После того, как все соединено в единую систему, нужно хорошо зачистить края и покрасить агрегат. Это необходимо, так как во время работы в холодное время будет появляться конденсат, и не покрытый сверху металл попросту начнет ржаветь.

Что дальше?

Сразу нужно сказать, что для газового котла существует ряд требований. Так, например, необходимо иметь специальный отвод отработанных газов, на котором будет сверху дефлектор. Кроме того, все должно быть идеально подключено. Другими словами, запрещено на законодательном уровне пользоваться системами отопления, работающими на этом виде горючего, без необходимых проверок и получения соответствующей документации. Поэтому перед тем как устанавливать газовый котел, созданный своими руками, нужно обязательно вызвать специалиста, занимающегося вышеуказанным.

Дело в том, что такое оборудование относится к устройствам, имеющим повышенную опасность. И на созданный своими руками котел обязательно нужно получить разрешение для монтажа в службе, занимающейся газом. А ей в свою очередь нужно предоставить сертификат на изделие, притом оригинал, не копию или фото.

Нужно понимать, что получить такую бумагу непросто, и чаще всего это обходится в крупную сумму денег. Кроме того, минимальное отклонение от всех прописанных норм ведет к полному запрету использовать самодельные установки. Это – веский довод в пользу того, что изготовление газового котла своими руками может производиться только человеком, имеющим большой опыт в монтаже и обслуживании подобных агрегатов. При этом имеется в виду комплектация и сборка системы из отдельных узлов, каждый из которых изготовлен с соблюдением ГОСТ, и применение деталей, изготовленных вручную, сведено к минимуму и допустимо лишь на неответственных участках.

Когда все моменты с соответствующими службами урегулированы, котёл можно устанавливать. К сожалению, встречаются редкие случаи, когда хозяевам жилья удаётся это сделать без согласования с органами технического надзора, что является грубым нарушением законодательства и чревато непредсказуемыми последствиями.

Читайте также:  Камины сделанные своими руками фото

Расчеты для самодельного газового котла отопления

Газовые котлы своими руками нужно делать, только точно рассчитав все. Если это сделать правильно, оборудование сэкономит владельцу не только разовые затраты, но и эксплуатационные.

Изготавливать агрегат необходимо, учитывая потери тепла в каждом помещении, где будет проведено отопление. Нужно понимать, что даже в случае если комнаты одинаковые, теплоотдача в каждой будет разной. Лучше всего расчеты проводить с небольшим запасом. При этом схема помещения не подойдет, лучше отталкиваться от реальных размеров. Важно все проверить несколько раз, чтобы точно исключить возможность появления ошибки, ведь она может привести в будущем к перерасходу топлива и увеличению затрат.

Чтобы газовые котлы, созданные своими руками, работали, как положено, нужно:

• рассчитать всю гидравлическую систему;
• учесть расходы на дымоотвод, включая дефлектор;
• заранее определиться с диаметром труб;
• установить нужную мощность насоса;
• и рассчитать сопротивление системы.

Если все вычислить правильно, каких-либо сбоев быть не должно.

Многие задумываются о том, чтобы создать автономное отопление своими руками. В основном это связано с ценой на котлы. Существует масса чертежей, на которых указано, как сделать все самостоятельно. Но в случае с газовым оборудованием, нужно помнить, что всё оно должно проходить обязательную сертификацию.

Стоит ли выбрасывать старый газовый котел?

Гость » 11 сен 2012, 21:21

Стоит ли выбрасывать старый газовый котел?

Oscar » 25 ноя 2012, 21:05

Стоит ли выбрасывать старый газовый котел?

Rikota » 20 мар 2013, 12:42

Установка газоиспользующего оборудования без документов запрещена. Чтобы законно установить газоиспользующее оборудование, необходимо после монтажа собрать комплект исполнительной документации (это делает монтажная организация), в которой должны быть приложены документы на котёл, паспорт, в котором указывается срок службы оборудования. Срок службы вашего котла давно истёк, так что сдать в эксплуатацию «по закону» не получится.

Используемые источники:

• https://boilervdom.ru/kotly/obzor/kak-sdelat-gazovyj-kotel-svoimi-rukami-instrukcii-i-chertezhi.html
• https://domsdelat.ru/otoplenie/samodelnyj-gazovyj-kotel-otopleniya-process-izgotovleniya-neobxodimyj-material.html
• http://ultra-term.ru/otoplenie/pribory/kotly/gazovyiy-kotel-svoimi-rukami.html
• http://vashslesar.ru/uteplenie/chto-mozhno-sdelat-iz-starogo-gazovogo-kotla.html
