Как снимать показания счётчика нева 324

Сегодня расскажем как правильно и точно снять показания с прибора учета электроэнергии Нева МТ-324.Это трехфазный многотарифный счетчик, с возможностью учета расхода электричества по нескольким тарифам, например день/ночь и пик полупик.Счетчик используется на промышленных предприятиях, торговых помещениях, так же в домах и квартирах с высоким потреблением электроэнергии.

Как снимать показания со счетчика Нева МТ 324

Возможность снятия показаний со счетчика осуществляется двумя способами:

Автоматический способ — значения показывается на дисплее счетчика самостоятельно последовательно через небольшой интервал времени и циклично. Пока счетчик листает значения мы можем их записать.
Ручной режим — снятие показаний нажатием на управляющую кнопку.

Виды нажатий на кнопку для ручного режима:

Короткое нажатие (удержание менее 3 сек)
Длительное нажатие (удержание более 3 сек)

Для перехода в необходимую нам группу параметров Е1 длительным нажатием кнопки листаем группы, когда попали в группу Е1 далее осуществляем просмотр короткими нажатиями на кнопку

Разберем например E1.0.FF.Первые 2 символа [Е1] слева — это код группы параметров, вместо Е1 может стоять следующие значения:

Е1 — активная энергия (то что и требуется нам для снятия показаний)
Е3 — энергия реактивная положительная
Е4 — энергия реактивная отрицательная
AS — потери в линии
P1 — активная положительная мощность

Следующая цифра [0] обозначает сумму по всем тарифам. Вместо 0 могут стоять значения 1,2,3,4 что соответствует каждому из тарифов.

Следующие [FF] — общее значение на текущий момент времени. Вместо FF может стоять 00 показывает величину на прошлый момент снятия месяц или сутки.

Т.е для снятия показаний нам нужны числовые значения на счетчике со следующими кодами:

Сумма по всем действующим тарифам — E1.0.FFОбщий расход электроэнергии по тарифу 1 (день) — E1.1.FFОбщий расход электроэнергии по тарифу 2 (ночь)- E1.2.FFОбщий расход электроэнергии по тарифу 3 — E1.3.FF

Кратко:Выбираем группу Е1 длительным нажатием кнопки — [E1].0.FFПросматриваем расходы по тарифам 1-4 и общий расход по всем тарифам цифра 0 в коде. E1.[0].FF

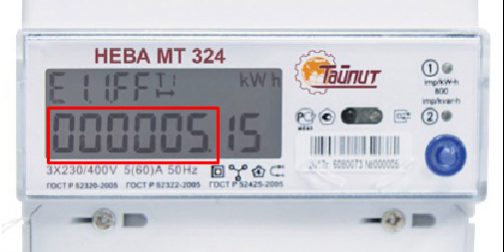

Число записываем до знака точки, т.е стоящие справа от точки 1 или 2 знака в зависимости от модели не берем.

Возврат к автоматическому циклическому показу значений на счетчике происходит через 1 минуту после последнего нажатия на кнопку.

Расчет суммы к оплате

Для подсчета общей суммы к оплате в однотарифном плане за весь период пользования значение с кодом E1.0.FF умножаем на ставку по общему однотарифному плану.

Если у вас план двухтарифный тогда берем число с кодом E1.1.FF (расход по тарифу 1) и умножаем на ставку за 1 киловатт/час днем. Далее число с кодом E1.2.FF умножаем на ставку за 1 киловатт/час ночью. Складываем 2 числа и получаем общую сумму к оплате по 2-м тарифам.

Чтобы рассчитать сумму к оплате за текущий месяц нужно из текущих показателей вычесть прошлые, к примеру по первому тарифу сейчас 2569 а было 1800 в прошлом месяце. Тогда получаем по первому тарифу 2569-1800 = 769 киловатт за текущий месяц по тарифу 1. Так же и со вторым тарифом, либо с общим тарифом.

Для более подробного изучения можно воспользоваться полной инструкцией по данной модели — инструкция НЕВА МТ324.pdf

Обзор электросчетчика Нева МТ-324

<uc>Арт. 81982266<uc>2 286₽шт.<uc><uc>Леруа Мерлен Таллинское шоссе<uc>Леруа Мерлен Санкт-Петербург Бугры<uc>Леруа Мерлен Петергофское шоссе<uc>Леруа Мерлен Санкт-Петербург Коллонтай<uc>Леруа Мерлен Санкт-Петербург Испытателей<uc>Леруа Мерлен Санкт-Петербург Партизана Германа<uc>Леруа Мерлен Московское шоссе<uc>Леруа Мерлен Выборгское шоссе<uc>Леруа Мерлен Парнас Центр Исполнения Заказов<uc>Леруа Мерлен Руставели<uc>Леруа Мерлен Парашютная<uc>Леруа Мерлен — Уральская

Мы доставляем товары напрямую от партнёров со всей России. Эти товары не представлены в магазинах и доступны только для заказа на сайте.

<uc>В списке покупокВ список покупок<uc>В сравненииВ сравнение<uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc>

Сопутствующие товары

Din рейка 300 мм оцинкованная 22,00q/шт. Мультиметр цифровой M830B PROFI, duwi 293,00q/шт. Выключатель автоматический Legrand 2 полюса 40 А 507,00q/шт. Автомат дифференциальный Abb 2 полюса 40 А, 2CSR145001R1404 3 692,00q/шт.

Счётчик электроэнергии Нева МТ 324 AOS26 5(60)А, трёхфазный в Санкт-Петербурге

Счётчик электроэнергии Нева МТ 324 AOS26 5(60)А, трёхфазный и другие товары в данной категории доступны в каталоге интернет-магазина Леруа Мерлен в Санкт-Петербурге по низким ценам. Ознакомьтесь с подробными характеристиками данного товара, которые помогут Вам сделать правильный выбор и заказать товар онлайн. При необходимости, наши специалисты в розничных магазинах предоставят Вам подробную консультацию.

Купите такие товары, как Счётчик электроэнергии Нева МТ 324 AOS26 5(60)А, трёхфазный, в интернет-магазине или гипермаркете Леруа Мерлен, предварительно уточнив их наличие.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Ленинградской области у нас не только низкие цены на такие товары, как «Счётчик электроэнергии Нева МТ 324 AOS26 5(60)А, трёхфазный», но и быстрая доставка в такие города, как Санкт-Петербург, Гатчина, Выборг, Всеволожск, Сосновый Бор, Тихвин, Сертолово, Кириши, Кингисепп, Волхов, Тосно, Луга, Сланцы, Кировск, Отрадное, Коммунар, Никольское, Пикалёво, Лодейное Поле, Приозерск, Подпорожье, Светогорск, Бокситогорск, Шлиссельбург, Сясьстрой, Волосово, Ивангород, Новая Ладога, Каменногорск, Приморск, Любань, Высоцк и Кудрово.

Электросчётчик Нева-324 – трёхфазный прибор, рассчитанный на эксплуатацию в условиях промышленного или коммунального предприятия, в общественном учреждении с функциями учёта показателей по многотарифной сетке. В зависимости от исполнения, счётчик способен определять расход активной, либо активной и реактивной энергии при работе в автономном режиме или подключённым к стороннему устройству.

Вид счётчика – Нева 324

Устройство и принцип работы

В корпусе с клеммным отсеком, закрытым крышкой на винтах, установлены:

датчики электротока и напряжения;
счётный блок со встроенным модулем памяти и жидкокристаллическим дисплеем;
часы, отображающие фактическое время;
запасная батарея, на случай отключения подачи энергии;
схемы интерфейса и измерения;
выход для испытаний аппарата.

Комплектация счётчика отличается, в зависимости от исполнения, но тип корпуса остаётся неизменным.

При подключении, поступающая энергия анализируется электронным блоком, обработанные сведения записываются на собственной памяти аппарата и выводятся на экран ЖКИ.

Технические характеристики

Характеристики	Величина
Класс точности	1; 2 (реакт.)
Номинальное напряжение, В	3×230/400
Номинальная частота, Гц	50±2,5
Рабочий диапазон фазных напряжений, В	от 172 до 264
Разрядность показаний	6+2
Номинальный (максимальный) ток, А	5 (60) или 5 (80) или 5 (100)
Количество тарифов	4
Количество тарифных зон суток	8
Количество сезонов	12
Количество исключительных дней	32
Тарификация в будни, сб и вс	Раздельная
Точность хода часов счетчика, с/сутки, не более,
Скорость обмена, Бод	9600
Протокол обмена	ГОСТ IEC 61107-2011
Максимальная площадь сечения проводников, мм²	50
Рабочий диапазон температуры воздуха, °С	от -40 до +70
Габаритные размеры (длина, ширина, высота), мм	115×122×65
Масса, кг	0,7
Способ крепления	Рейка ТН 35
Средняя наработка до отказа, час	280000
Срок службы, лет	не менее 30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 2855 до 8166

Размеры счётчика электроэнергии – Нева 324

Документация

Паспорт образца 2019 года: Смотреть

Предыдущий вариант паспорта: Смотреть

Руководство по эксплуатации: Смотреть

Свидетельство СИ: Смотреть

Описание типа: Смотреть

Декларация соответствия: Смотреть

Сертификат соответствия: Смотреть

Рекламный проспект (модель 1.0 AO S26): Смотреть

Рекламный проспект (модель 1.0 AR E4BS26): Смотреть

Рекламный проспект (модель 1.0 AR E4BS29): Смотреть

Рекламный проспект (модель 1.0 AR E4BSС28): Смотреть

Рекламный проспект (модель 1.0 AR RF2BSС28): Смотреть

Каталог продукции Нева: Смотреть

Прайс на приборы Нева: Смотреть

Гарантия на прибор

На продукцию действует гарантия производителя, поддерживаемая официальными распространителями в течение 6-ти лет от пуска в работе либо 7-ми – от даты выпуска.

Производителем обеспечивается качество изделия, соответствующее требованиям государственных нормативов. Если изделие вышло из строя по причине заводского брака, либо некондиция выяснилась до момента установки, для приёма на гарантийное обслуживание обязательно предоставление изделия в поставленном комплекте с актом, подтверждающим факт неисправности.

Изготовитель вправе отказать в приёме аппарата, поврежденного в ходе неправильного подключения, разбитого или другим способом вышедшего из строя по вине торговой компании или потребителя.

Преимущества прибора

Прибор отличается следующими преимуществами:

высокой точностью учёта данных и многофункциональностью;
возможностью удалённого контроля;
продолжительной гарантией производителя и большим межповерочным интервалом;
современным и привлекательным дизайном;
надёжной защитой от стороннего вмешательства в работу.

Разновидности счётчика

Аппарат производится в 5-ти модификациях, отличающихся комплектацией и характеристиками:

1.0 AO S26 – изменяет активную энергию, лишён интерфейса, с электронной пломбой на крышке клеммного отсека, показателями напряжения по каждой из фаз – 230 В, общего – 400 В, базового и предельного тока соответственно 5 и 60 А, подключается непосредственно;
1.0 AR E4BS26 – в отличие от предыдущего исполнения, кроме активной, способен учитывать реактивную энергию, оборудован интерфейсом EIA 485, подсветкой ЖКИ;
1.0 AR E4BS29 – отличается токовыми показателями – соответственно 5 и 100 А
1.0 AR E4BSС28 – дополнительно оборудован встроенными нагрузочными расцепителями, отключающими устройство при превышении заданных параметров, различия в значении базового и предельного тока – 5 и 80 А;
1.0 AR RF2BSС28 – разница с предыдущей моделью – в наличии радиомодема вместо
интерфейса EIA 485.

Расшифровка маркировки счётчика – Нева 324

Почему не показывает дисплей

Дисплей может не включаться по следующим причинам:

неисправности электронного блока;
истощении ресурса батареи, если счётчик не подключён или отсутствует электропитание – об этом потребителя предупреждает появление символического изображения батарейки;
механическое повреждение дисплея – особенно если этот элемент подвергался удару.

Замена батарейки

На приборе установлен литиевый элемент питания ER14250 либо CR2032. Возможные варианты замены приведены в руководстве пользователя.

Для замены потребуется:

Снять крышку клеммного отсека, закреплённую винтами с передней стороны.
Демонтировать электронный блок аналогичным способом.
Удалить отслуживший элемент, припаяв новый.
Выполнить сборку аппарата в обратном порядке.

После выполнения работ, организация, менявшая элемент питания, указывает данный факт в соответствующем разделе паспорта счётчика.

Снятие показаний

Для снятия показаний принимается в расчёт целое число – левые 6 разрядов, опуская начальные нули(красная рамка), не используя 2 цифры дробной составляющей после точки.

Снятие показаний со счётчика – Нева 324Расположение информации на табло

Процедура может проводиться в автоматическом режиме, ожидая вывода на экран значения по соответствующему тарифу, или ручном – переключением кнопкой левее дисплея, в таком порядке:

Записывается количество киловатт-часов на экране по одному из тарифных планов.
От него отнимается результат замера прошлого месяца по тому же тарифу.
Разница перемножается на расценку.
Указанная последовательность действий повторяется для каждого из тарифов и суммируется итоговый результат.

Можно ли сэкономить

Прибор надёжно защищён от стороннего воздействия и учитывает значение по нарастанию, вне зависимости от подачи тока. Способы экономии для потребителя:

приобретать счётчик, подходящий под условия эксплуатации и параметры сети, у проверенных компаниях с возможностью гарантийного обслуживания;
эксплуатировать прибор в соответствии с требованиями производителя;
не допускать перегрева мест контактов;
не перегружать электрическую сеть;
бережливо относиться к расходу энергии.

Подключение счётчика

Для монтажа устройства используется стандартная ДИН-рейка. Подсоединение контактов выполняет квалифицированный электрик, руководствуясь схемой на крышке клеммного отсека или в руководстве по эксплуатации. Перед выполнением работ подача напряжения отключается.

Схемы подключения счётчик Нева МТ 324:

Схема включения счетчиков НЕВА МТ 324 непосредственно в сеть

Схема включения счетчиков НЕВА МТ 324 через трансформаторы тока и трансформаторы напряжения в трёхпроводную сеть

Схема включения счётчика НЕВА МТ 324 через два трансформатора тока и три трансформатора напряжения в трёхпроводную сеть

После подсоединения, включается ток и проводится настройка аппарата. Затем счётчик подлежит пломбировке. Запись в паспорте, выполненная работником организации, подключавшей прибор, подтверждает его пуск в работу.

Проблема приобретения удобного в эксплуатации и недорогого электросчетчика встает перед жильцами, желающими оплачивать использование электрической энергии по фактическим данным, а не по коммунальному тарифу. Одна из функциональных моделей отечественного производства – Нева МТ 324. Намереваясь приобрести такой прибор, пользователь должен изучить, какие показатели хранятся в нем, и как производится их снятие.

Внешний вид прибора

Функциональные особенности

Это многотарифный прибор с тремя фазами, монтируемый на реечную конструкцию. Прибор имеет широкое применение в хозяйстве и быту, устанавливается в квартирах, предприятиях разного профиля. Его можно интегрировать с автоматизированной системой, где хранятся учетные данные о компании.

Какие показания можно снять

Посредством счетчика Нева МТ 324 можно снимать следующие данные:

пофазные показатели электротока и напряжения;
данные по рабочей и реактивной мощностям (суммированные и для каждой фазы);
частоту напряжения и межвекторные углы для него.

Комплект

Прибор оснащен следующими важными устройствами:

кнопкой, ответственной за возможность снять показания, изменение отображения данных на дисплее и предупреждение об обесточенности цепи;
оптическим портиком, спроектированным в соответствии с госстандартами;
электронной опломбировкой, размещенной на съемной верхней панели клеммной колодки;
испытательными выходами часового механизма и разных видов электроэнергии;
механизмом аппаратной защиты.

В комплекте также прилагаются инструкция по эксплуатации и технические документы.

Коробка с комплектом поставки

Данные, хранящиеся в счётчике

Память аппарата Нева 324 сохраняет значения ряда показателей:

помесячные показатели рабочей электроэнергии (в некоторых моделях «Невы» регистрируется и реактивная энергия, которая бывает двух видов: емкости и индукции) за последний год в накопительном варианте;
аналогичные посуточные данные за последние 128 дней;
максимальную рабочую мощность для каждого используемого тарифа (на конец года);
общие показатели реактивной и рабочей энергии (в нарастании);
усредненные на получасовом временном промежутке данные мощности за последние прошедшие 128 дней.

Важно! Накопительный формат хранения показателей означает, что для нахождения показателя энергии, утекшей за какой-то месяц, нужно из соответствующего ему значения вычесть таковое для предыдущего месяца.

Временное значение событий

Прибор хранит в памяти значения времени и даты инцидентов:

пропадания питания в какой-либо фазе;
смены направления электротока;
ситуаций, когда ток в той или иной фазе есть, но напряжение отсутствует;
очистки данных о сетевой нагрузке;
установки новых параметров;
перезагрузки счетчика во время, когда в сети присутствует напряжение;
установки новых параметров даты или времени с последующим сохранением;
снятия верхней колодочной панели;
удаления данных о наибольшем значении мощности.

Технические особенности

Как и куда подать показания электросчетчика

Прибор подключается к электросети напрямую. Он обладает техническими характеристиками:

наибольшие рабочие значения электротока – 5 (100), 5(80), 5(60) А;
номинальная частота электросети в герцах – 50, рабочий интервал – 50 +/- 2,5;
диапазон напряжений фаз – от 170 до 262 В;
измерительный датчик имеет вид шунтика;
наибольшее возможное сечение провода – 50 см2;
4 тарифа, 8 суточных зон;
укрепляется на реечной конструкции вида ТН35;
способен адекватно функционировать при температуре окружающей среды от -40 до +70 °С.

Интервал между поверками и срок службы

Как правильно снять показания счетчика

Завод, производящий данные аппараты, информирует пользователя в инструкции, что прибор способен проработать 210 000 часов прежде, чем придет в негодность. Электросчетчик при правильной эксплуатации способен прослужить пользователю до 30 лет. Гарантийное удостоверение действует на протяжении пяти лет с обозначенной на коробе даты изготовления. На территории Российской Федерации для данного класса приборов действует межповерочный перерыв в 12 лет.

Как снять показания счетчика Нева 324

Как опломбировать счетчик электроэнергии

Для регистрации показаний учетного аппарата пользователь должен продолжительно жать на специальную клавишу и дойти до параметра Е1, показывающего рабочую энергию. Для фиксации суммарных значений по всем актуальным ценам требуется, чтобы на экране появилась конфигурация E1.0.FF. Потребитель письменно фиксирует все цифры, стоящие перед запятой.

Важно! Если используется двухтарифный план, берутся показатели E1.1.FF и перемножаются для вычисления дневного потребления. Чтобы посчитать цену за ночи, используются данные E1.2.FF. Если последние две цифры суммировать, получится итоговая месячная стоимость израсходованной электроэнергии.

Обозначения

На передних панелях корпусов разных моделей «Невы» в один или два ряда размещены эксплуатационные данные счетчика. Слева направо, сверху вниз на приборе указываются:

тип прибора (Нева МТ 3, Нева МТ 1);
следующая цифра (для модели 324 это 2) – номер, соответствующий определенному виду корпуса, рассчитанному на то или иное крепление;
цифра-индекс модели прибора;
класс точности;
типы регистрируемой электроэнергии (А – активная, то есть рабочая, R – реактивная);
разновидность пользовательского интерфейса;
буквы, обозначающие добавочные функции, например, В указывает на подсвечивающийся экран, С – на наличие расцепителя нагрузки, S – индикатор запломбированной покрышки колодки клемм;
затем обозначают номинальные показатели напряжения и электротока, иногда выделяют параметр частоты тока.

Установленный счетчик Нева

Установка и схемы подключения электросчётчика к сети

Устройство предписывается монтировать на специальную рейку. Самый простой вариант прямого подключения имеет следующий вид.

Непосредственное подсоединение прибора

Можно также провести коммуникацию через токовый трансформатор, интегрировав электросчетчик в четырехпроводную сеть.

Схема подключения с трансформатором электротока

В такую же сеть счетчик можно включить, используя трансформаторы электротока и напряжения.

Подключение с двумя трансформирующими устройствами

Счетчик прост в обращении и сохраняет в памяти детализованные данные о расходе электроэнергии на протяжении последнего года. Также он позволяет совмещать несколько тарифных планов.

Видео

Электросчётчик Нева 324 – трёхфазный прибор по учёту потреблённой электроэнергии по нескольким тарифным планам. Это устройство предназначено для установки в условиях промышленного производства, частного сектора – в квартирах, загородных домах и других помещениях.

Энергомер разрешён к использованию в пределах РФ и на территории сопредельных государств, включён в перечень устройств по измерению показателей электроэнергии. Счётчик оборудован интерфейсом, позволяющим считывать данные, подключившись к внешней электронной системе хранения и обработки информации.

Комплект установленного в устройстве оборудования включает:

оптический порт;
кнопка, позволяющая переключать разделы отображения выводимой на дисплей информации;
электронная опломбировочная система на передней панели корпуса;
входы для проверки и диагностики.

Посредством электросчётчика возможна запись и вывод показателей тока и активной мощности по каждой тарифной сетке со средними значениями данных величин.

Технические характеристики прибора

Технические характеристики Нева 324Габаритные размеры счётчика НЕВА 324

Срок службы прибора

Изготовителем заявлен нормативный срок эксплуатации в течение 30 лет, величина ресурса – 210 тысяч часов. В период 5-ти начальных лет на прибор распространяется гарантия производителя. Если за указанный срок произойдёт аварийный выход из строя энергомера, потребитель вправе сдать его для ремонта изготовителю. Если восстановление не представляется возможным, устройство подлежит замене, при условии соблюдения правил его эксплуатации пользователем.

Межповерочный интервал

Величина межповерочного интервала в России составляет 12 лет, указанный период в других государствах регламентируется местным законодательством. Перед предоставлением торговому представителю, устройство поверяется изготовителем. Результаты поверки с указанием даты отображаются в паспортной документации.

Рекомендуем: Электросчётчик Каскад 101 — преимущества и характеристики

Стоимость счётчика

Цена энергомера составляет около 2600 рублей, в зависимости от места и способа приобретения. Если заказывать продукцию через интернет, стоимость будет немного меньше, даже с учётом затрат на доставку.

Как снять показания

Чтобы определить количество потреблённой электроэнергии, отдельно выписываются показания по каждой тарифной сетке по началу и окончанию периода. Переключение между разделами осуществляется посредством кнопки или в автоматическом режиме, сменяясь на дисплее через установленные промежутки времени. Обозначение тарифов соответственно Е1.1.FF, Е1.2.FF – для двух тарифов. Учитывается целое значение до запятой(красный прямоугольник).

Разновидности данного счётчика

Количество исполнений данного устройства – 4. Далее – детальнее о различиях модификаций.

Нева МТ 324 1.0 AR E4BS26, Нева МТ 324 1.0 AR E4BS29, Нева МТ 324 1.0 AR E4BSC28

Указанные модификации характеризуются наличием интерфейса ЕIA-485. Между собой они различаются значениями тока и напряжения.

Нева МТ 324 1.0 AR RF2BSC28

Данное устройство предусматривает установку радиомодема, остальные характеристики идентичны.

Расшифровка маркировки счётчиков Нева 324

Установка счётчика

Прибор подключается различными способами, в зависимости от характеристики сети.

Ниже представлена схема непосредственного подключения:

Схема включения счетчиков НЕВА 324 непосредственно в сеть

Подключение посредством токовых трансформаторов в условиях четырехпроводной электросети следующее:

Подключения для аналогичной сети с использованием трансформаторов тока и напряжения:

Схема подключения счетчика через два трансформатора тока и три трансформатора напряжения в трёхпроводную сеть:

Схема включения через трансформаторы тока и трансформаторы напряжения при трёхпроводной сети:

Это надёжное устройство позволит не беспокоиться по поводу учёта электроэнергии при её потреблении в больших масштабах, поскольку соответствует всем стандартам и требованиям качества.

Технические паспорт счётчика НЕВА МТ324
