Аварийные засоры выпусков раковин на кухнях, зачастую, происходят из-за несоблюдения элементарных правил пользования сантехническим оборудованием. А ведь нет ничего сложного в том, чтобы не смывать в канализацию крупные нерастворимые остатки пищи, волокнистые материалы, кусочки упаковки или иные твердые предметы. Однако, даже у самых внимательных хозяев периодически случаются неприятные ситуации, когда сток воды, постепенно перекрываемый жировыми отложениями, существенно замедляется или же вовсе прекращается.
Установив сепаратор жира или жироуловитель под мойку, вам почти полностью удастся избежать результатов этих негативных процессов. Практика использования кухонной сантехники уже не однократно доказала, что профилактика отложений доставит меньше хлопот, чем устранение их запущенных последствий в самый неподходящий момент.
Принцип действия жироуловителя
Правильная установка и эксплуатация сепаратора невозможна без понимания принципов его действия, а также выбора оптимальной для вас модели. Рассмотрим подробней эти вопросы.
Несмотря на то, что жироуловители предназначенные для бытового использования появились относительно недавно, они являются прямыми «потомками» своих давних промышленных аналогов. Например, уже многие десятилетия жироловки работают в технологических цепочках городских очистных сооружений, пищевых и химических производств. Не зависимо от конфигурации, мощности или места установки сепараторы, зачастую, отличаются простотой устройства, а также своей энергонезависимостью. В самом простом случае – это двухсекционная емкость (см.рисунок ниже), в которой происходит расслоении сточных вод на жидкую и жировую фазу.
Эффект очистки проявляется в результате процессов флотации и коалесценции жировых примесей. Следствием этих физических явлений становится то, что маслянистые вещества концентрируются в верхней части емкости, формируя сгустки, тогда как твердые включения под действием гравитации оседают на дно. Подобная незатейливая технологическая схема позволяет, даже оборудованию бытового исполнения, обеспечивать осветление стоков:
- по жировой составляющей не – менее 50-60%;
- по твердым взвесям – порядка 50%.
Как выглядят типовые модели жироуловителей?
Простота устройства этих сантехнических приборов позволила достаточно быстро наводнить рынок разнообразными моделями как отечественного, так и импортного производства – от сертифицированных до кустарных. При этом градация всего ассортимента сепараторов осуществляется по следующим подгруппам:
- По назначению и мощностным возможностям: промышленные для производств и сферы общепита; бытовые – используемые дома, в квартире или на даче.
- В соответствие со способом монтажа – под мойку, в специальное помещение, под землю.
- С учетом материала корпуса. Он может быть полностью полимерным, стеклопластиковым, из нержавеющей стали, бетонным, а также из некоторых других материалов.
Если выделить сегмент жироуловителей бытового назначения, то их рабочие емкости чаще всего производятся из полимерного сырья, нередко из полипропилена. Корпус прибора обычно имеет вид монолитного контейнера с герметичной крышкой, разделенного внутри перегородкам на несколько отсеков. Перегородки или отсеки для осуществления сепарации содержимого емкости размещаются на разных уровнях.
Использование пластмасс для производства бытовых жироловок позволяет получать легкие не подверженные коррозии изделия с достаточно прочными корпусами. Их средний расчетный срок службы доходит до 25 лет и выше, а компактные размеры позволяют прятать оборудование под мойку, инсталлировать в мебель или квартирные строительные конструкции.
Что предлагает рынок?
Сегодня на рынке сантехнических приборов РФ представлено достаточно много изделий предприятий, которые производят сепараторы жира для моек на кухне. Среди них в числе лидеров:
- Продукция компании «Пятый элемент».
Её можно встретить в четырех компоновочных модификациях «стандарт», «профи», «автосбор», «сталь». В каждой из этих компоновок можно подобрать жироуловитель соответствующий возлагаемым на него задачам. На выбор могут влиять следующие параметры: производительность – 0,5-1,5 м3/ч, пиковый сброс воды – 25-175 л, количество подключаемых моек – 1-3, материал рабочей емкости – полипропилен или сталь. Однако немаловажным является и удобство обслуживания, которое обеспечивают съемные пластины или канистры для жира, а также лотки для мусора в отдельных модификациях. Наиболее компактный прибор имеет габариты 420*320*370 мм (Д*Ш*В). - Сепараторы «Evostok OIL» также представлены моделями – от самых миниатюрных, разработанных для установки под мойками в типовых квартирах, до крупногабаритных, способных очищать стоки больших коттеджей, столовых, ресторанов и т.п. Они отличаются простотой внутреннего устройства, собранного в полипропиленовом корпусе по двухкамерной схеме. Габариты наименьшей модели – 420*320*370 мм.
- Торговая марка «Термит» предлагает всего четыре типоразмера своих сепараторов, охватывающих наиболее востребованный сегмент, устанавливаемых под мойки жироуловителей . Ёмкости приборов изготавливаются из полиэтилена высокого давления в трехкамерном исполнении. Дополнительной опцией в их комплектации может быть лоток для мусора и крупных отходов. Это съемный пластиковый контейнер, который при заполнении легко извлечь и промыть. Самая маленькая установка – 450х350х395 мм.
- Очистители «Тритон-ПМ» – надежные агрегаты российского бренда. Выпускаются в двухкамерных литых полимерных корпусах. Их модели занимают весь функциональный ряд по рабочей пропускной способности и пиковому сбросу для эксплуатации в быту, а также на минипроизводствах (кафе, столовых, ресторанах). Хотя габариты наименьшего типового изделия – 420*320*370 мм, производитель готов изготовить сепарационную сантехническую установку под индивидуальные запросы заказчика.
Её можно встретить в четырех компоновочных модификациях «стандарт», «профи», «автосбор», «сталь». В каждой из этих компоновок можно подобрать жироуловитель соответствующий возлагаемым на него задачам. На выбор могут влиять следующие параметры: производительность – 0,5-1,5 м3/ч, пиковый сброс воды – 25-175 л, количество подключаемых моек – 1-3, материал рабочей емкости – полипропилен или сталь. Однако немаловажным является и удобство обслуживания, которое обеспечивают съемные пластины или канистры для жира, а также лотки для мусора в отдельных модификациях. Наиболее компактный прибор имеет габариты 420*320*370 мм (Д*Ш*В).В качестве контрастного примера можно рассмотреть жироулавливающее оборудование «Hydrig» автоматического типа. Это достаточно сложные и дорогие изделия из нержавеющей стали, предназначенные для эксплуатации в преимущественно на объектах общепита.
Жироуловитель «Hydrig»
В них технологический процесс сепарации протекает за счет электроподогрева стоков, с последующим отделением и сбором жира механическим способом. Оборудование является энергозависимым, однако обеспечивает наивысшую степень очистки по сравнению с вышеописанными гравитационными установками. Габариты основного блока наименьшей модели 590*500*335 мм.
Установка жироуловителя под мойку своими руками
Выбрав простую сугубо бытовую модель сепаратора сточных вод, в общем, вы не должны столкнуться с особыми сложностями во время его монтажа. Однако все же придется соблюдать некоторые рекомендации и правила, чтобы в дальнейшем не испытывать проблем с работой прибора, а также его обслуживанием. Итак, разберем, как установить жироуловитель под мойку своими руками?
Общие рекомендации
- Расчеты мощностных параметров сепаратора жира, как рабочих, так и пиковых, следует выполнять с некоторым опережением по предполагаемому потреблению воды.
- Полка или участок пола, на которых размещается контейнер очистителя, должны быть выровнены по горизонтали в двух плоскостях, не иметь бугров или обширных ям. Подготовка основания под установку нужна, чтобы исключить риск повреждения пластикового корпуса. Кроме того, при не соблюдении горизонтальности может нарушиться нормальный переток нечистот в направлении сброса .
- Полка под мойкой должна быть достаточно прочной, чтобы выдержать массу жироуловителя, после его заполнения жидкостью.
- Между стенками моечного шкафа и корпусом прибора необходимо оставлять свободное пространство, примерно, 10-20 см вокруг и не менее 10-15 см сверху. Подобные технологические зазоры требуются для комфортного обслуживания установки.
- Если конструкция жироуловителя для установки под мойку предусматривает несколько вводных патрубков, то важно тщательно продумать их взаимное положение, учитывая ограниченность окружающего пространства.
Обратите внимание! Важная особенность, которую необходимо учитывать, монтируя агрегат – это специфика жировых отложений, их горючесть. В связи с этим опасно размещать сепаратор вблизи электроприборов или газовой плиты.
Монтажные операции
- После того как емкость займет свое установочное положение, ее остается подключить к приемной и выпускной линиям. В зависимости от конструктивного решения конкретной модели жироловки, её вводной раструб может располагаться либо сверху, либо сбоку. В него вставляется слив сифона. Чаще это конец гофрированного шланга, однако, может быть и жесткий патрубок. Второй вариант гораздо сложнее в плане сопряжений сантехнических элементов. Поэтому, если вы устанавливаете жироуловитель под мойку своими руками, то иногда оказывается проще заменить жесткую модель сифона на гофрированную.
- Для подключения системы к канализации есть «холостая» соединительная трубка с противоположной стороны контейнера жироловки. К ней присоединяется патрубок или гофра через соединительную муфту, которые уже дальше соединяются с канализационным коммуникациям.
- Уплотнительные кольца на входе и выходе сепаратора, а также прочие сопряжения следует смазывать сантехническим силиконом или специальным монтажным гелем. Нельзя использовать масла, так как они негативно влияют на уплотнительный эластомер.
Важно! Устройство бытового жироуловителя не предусматривает его работу в качестве гидрозатвора. Поэтому, если раковину подключить напрямую без гофрированного или стаканного сифона, то не избежать присутствия запахов из канализации в квартире.
Уход и обслуживание прибора
При интенсивном использовании жироуловителя выполнение операций по извлечению жира из очистительной установки может требоваться каждые пару недель. Контроль накопления загрязнений осуществляют, открыв верхнюю крышку контейнера. Скопившийся в верхней части емкости жировой сгусток подлежит удалению. Для этого подойдет специальный садок, входящий в заводские комплектации некоторых приборов. Можно также воспользоваться подходящим по габаритам ковшиком или обыкновенной кружкой. Смешанный с грязью пищевой жир, образовавший сгусток, достаточно плотный, поэтому он легко собирается, как пена с поверхности жидкости и выбрасывается в мусор.
Чтобы установленный под мойку агрегат жироуловителя не создавал аварийных проблем, а также эффективно отработал не меньше заявленного производителем срока, ему требуется несложная ежегодная профилактика. Для этого его отсоединяют от подвода сифона и канализационных коммуникаций и тщательно промывают, чтобы избавиться от тяжелых донных отложений.

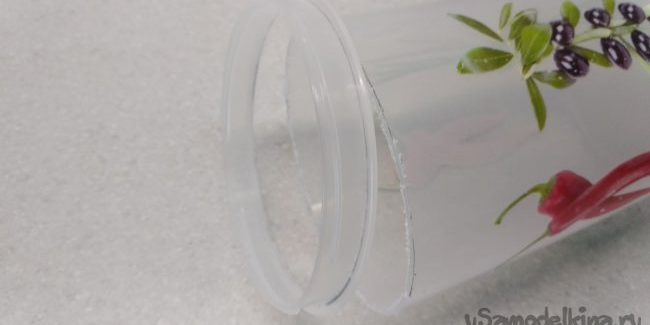

andrestoСептики / Водопровод и сантехникаЗдравствуйте,Сегодня, своими руками – бытовой жироуловитель из ведра со встроенным картриджем.Предлагаю вашему вниманию описание изделия, полностью готового к изготовлению и эксплуатации в представленном виде.Опробовав разные конструкции, убедился, что очень важна, удобная чистка, поэтому решил изготовить вариант со встроенным картриджем, причём, изготовив второй картридж, можно собирать и убирать жир, простой сменой картриджа, не обслуживая саму ёмкость.Через какое-то время, конечно — же, придётся обслужить и саму ёмкость, но это нужно будет не так уж и скоро.Жироуловитель состоит из трёх основных частей:ЁмкостиКрышкиКартриджаКартридж, в свою очередь, представляет собой определённую конструкцию для отделения жира, и состоит из двух основных частей:Ёмкости картриджаИ не сложной переливной системы выпускаЁмкостьМатериал для ёмкости:По изложенному ниже принципу, жироуловитель можно изготовить практически из любых емкостей, главное условие — это их идентичность и герметично закрывающаяся крышка, а от их объема будет зависеть эффективность отделения жира.Так как всем основным требованиям полностью соответствует пластиковый пищевой контейнер, а я выбрал именно его, следует учесть, что размеры, а так же приспособленные мной материалы, представленные в публикации, справедливы только для этой емкости.Ведро — пищевой контейнер 20 л. (ручку убрать) — 1 шт.
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Кухонная канализация нередко страдает от засоров. Самые неприятные из них связаны со скоплением жира в трубах. Традиционная химия типа «Крота» в запущенных случаях может оказаться бессильной. А вот такое гениальное устройство, как жироуловитель, поможет избежать засоров. Как его соорудить, поговорим в данной статье.
Агрегат для профилактики
Жироуловитель — это установка, образно говоря, отделяющая зёрна от плевел. Она встраивается в систему канализации для профилактики жировых отложений в трубах. А основана эта техника на одном простом принципе — жир всегда поднимается на поверхность некоторого объёма прохладной воды. Чаще всего такие устройства применяют в столовых и кулинариях, там это обосновано санитарными нормами. Но и в домашних условиях можно сделать самодельный жироуловитель. Ведь его преимущества очевидны:
- он предупреждает весьма неприятные засоры в канализации;
- устройство такой бытовой установки несложное;
- обслуживание подобного оборудования минимальное.
Рассмотрим для начала, какова простейшая «начинка» бытового жироуловителя. Основные элементы, которые включает в себя простой отделитель, приведены ниже.
- Входной патрубок.
- Перегородка.
- Патрубок вывода в канализацию, обычно в виде тройника.
- Всё это находится в коробчатом пластиковом корпусе, входной и сливной патрубки выглядывают наружу.
Схема бытового жироуловителя
При наличии всех этих элементов принцип действия таков: вода с жиром поступает через входной патрубок из кухонной мойки. Внутри нашего агрегата жидкость наполняет первичную камеру, где немного отстаивается, а жир тем временем поднимается наверх. Эта камера отделена от остальной части прибора перегородкой.
Однако эта стенка тянется не до самого верха. Её высота составляет примерно две трети высоты ящика. Таким образом, остаётся промежуток. Именно через эту верхнюю «отдушину» вода без жира перетекает в соседнюю камеру и в самом низу попадает в выходной патрубок, выполненный чаще всего в виде тройника. После чего, собственно, жидкость вытекает в канализацию.
В то же время весь собранный жир остаётся на поверхности постоянно поддерживаемого объёма рабочей среды. Поэтому описываемый отделитель является обслуживаемым. По мере накопления неприятной взвеси аппарат надо полностью отсоединять от линии, после чего освобождать от содержимого. Такую операцию необходимо проделывать хотя бы раз в две недели. Всё зависит от объёмов загрязнений, от интенсивности использования мойки. Далее рассмотрим процесс создания такого домашнего прибора, который нужно периодически вычищать.
Как самостоятельно сделать жироуловитель
Выбор материала и расчёт
Обычно для создания жироуловителей используют такие материалы, как
- пищевая пластмасса;
- стеклопластик;
- полипропилен;
- нержавеющая сталь.
Но в нашем случае достаточно будет воспользоваться безвредными материалами, имеющимися в хозяйстве. Корпус самодельного отделителя можно выполнить из пластмассового ящика для игрушек с плотно закрывающейся крышкой. Патрубки для разводки подойдут стандартные. Для ввода, так же, как и для вывода, сгодится новое канализационное колено, при необходимости дополненное покупным отрезком трубы. Диаметр этих звеньев, как правило, соответствует распространённому размеру канализационных коммуникаций для квартиры, то есть равен 50 мм.
Для определения примерных габаритов корпуса, иначе говоря, объёма жироуловителя, следует сделать расчёт производительности агрегата. Для промышленных предприятий методика расчёта довольно сложная и учитывает несколько факторов, которые в нашем случае не имеют значения. Поэтому достаточно сделать упрощённый расчёт по формуле:
Р=nхPs, где
- Р — это производительность нашего сепаратора, л/с,
- n — это количество моек в помещениях,
- Ps — скорость подачи воды в водопроводе, которая обычно равна примерно 0,1 л/с
Предположим, у нас одна кухонная мойка. Тогда получаем Р=1х0,1=0,1 л/с. Теперь можно рассчитать непосредственно объём нашей установки по следующей формуле:
V=60хPхt, где t — это средняя продолжительность оседания жира, равная примерно 6 мин.
Тогда для нашего примера мы получаем искомый объём V=60х0,1х6=36 л. Теперь можно подобрать размеры используемого ящика. Легко понять, что, скажем, идеально подходят такие габариты: 0,3 м. х 0,3 м. х 0,4 м. Если их перемножить, как раз получится 0,036 м3 или 36 литров. Причём высоту корпуса можно принять как равной 0,3 м., так и равной 0,4 м.
Далее нужно нарисовать эскиз или чертёж.
Чертёж бытового жироуловителя
Высоту расположения вводного и выводного отверстий необходимо принять конструктивно, исходя из следующего принципа. Центр выходного отверстия должен оказаться ниже на 3 — 5 сантиметров, чем центр входного. При этом ввод должен располагаться как можно ближе к крышке короба.
Наконец, пора приступать к главному этапу: сборке самодельного отделителя.
Изготовление своими руками
Для работы нам понадобятся следующие инструменты и материалы (вместо перегородки в конструкции можно использовать невысокий патрубок большого диаметра 100 мм):
- короб подходящих расчётных размеров (или чуть больше);
- колено типа ПЭТ диаметром 50 мм;
- тройник типа ПЭТ диаметром 50 мм;
- труба диаметром 100 мм и длиной примерно две третьих высоты ящика;
- такой же длины отрезок патрубка ПЭТ диаметром 50 мм с монтажным расширением и резиновой манжетой на конце;
- электролобзик или пилка;
- санитарный герметик;
- наждачная бумага;
- резиновая уплотнительная лента с клеевым слоем.
Приступаем к созданию бытового самодельного жироуловителя.
- В торцевых боковинах ящика пропиливаем отверстия для вводного и выходного патрубков имеющимся инструментом. Это нужно сделать очень аккуратно, чётко в диаметр используемых трубных элементов. Не забываем тщательно зачищать кромки реза.
Процесс изготовления жироуловителя
- Устанавливаем и добросовестно приклеиваем с помощью санитарного герметика на дно короба торцом трубу диаметром 100 мм.
- После высыхания устанавливаем отрезок патрубка диаметром 50 мм внутрь трубы 100 мм соосно, но так, чтобы пятидесятимиллиметровый конец не дотягивался до дна короба на три-четыре сантиметра. Вставляем сверху в этот патрубок выводной тройник слива. Другой конец этого последнего звена должен попасть в выходное отверстие. А верхний отвод тройника окажется «смотрящим» своим отверстием на крышку короба. Это будет своего рода вентиляция.
- Далее монтируем вводное колено.
- Тщательно промазываем герметиком места входа обоих патрубков в короб.
- Под конец процесса проклеиваем края крышки короба, стыкующиеся с корпусом, уплотнительной лентой.
- Ждём, когда высохнет герметик. После этого жироуловитель готов к эксплуатации.
Подключение нашего отделителя в систему канализации осуществляется несложно. Достаточно установить его под мойкой. Затем нужно вытащить сливную гофру из магистральной канализационной трубы и вставить конец этого слива во вводное колено жироуловителя. При этом выходной тройник аппарата необходимо соединить с канализацией другой гофрой.
Монтаж под мойкой
Важно помнить! Эффективное отделение жира от сточной воды происходит лишь при невысоких температурах, до 40 градусов Цельсия. Поэтому постарайтесь разместить ваш агрегат как можно дальше от сифона раковины. Это необходимо для того, чтобы горячая вода при течении успела остыть.
Во время эксплуатации описанного агрегата можно наслаждаться чистыми трубами канализации. Главное, каждые две — три недели, а лучше ещё чаще, отключать и полностью опорожнять наш аппарат, вычищать, а затем снова устанавливать его в сеть.
Устройство жирового отделителя, которое мы здесь описали, обеспечит бесперебойную работу установки продолжительное время, а именно — в течение нескольких лет. Ведь оно мало чем отличается от заводского. Так что смело приступайте к его изготовлению!
Как сделать жироуловитель?
Жироуловителем называют фильтр, цель которого заключается в отделении жировых отложений и масел в стоках. Существуют такие виды устройств:
- бытовые, которые устанавливаются под мойку;
- промышленные, используемые на предприятиях.
Как устроены и как работают жироуловители?
Принцип работы этих устройств заключается в разности полтности воды и жира. Стоит сразу сказать, что частицы жира и масел легче воды, поэтому им свойственно всплывать на поверхность. Эти включения попадают в специальный отстойник, из которого просто удаляются.
принцип отбора жира из поступаемых стоков
Конструктивная схема устройства не сложная, поэтому можно сделать жироуловитель своими руками. Итак, в его состав входят:
- колбы с отсеками для отстаивания сточных вод;
- впускной трубопровод. который подводится к мойке;
- выпускной трубопровод, который подводится к канализации;
- жиросборочный отсек;
- крышка, предотвращающая распространение неприятных запахов.
Чтобы продлить срок эксплуатации прибора и реже его очищать, рекомендуется использовать био-ферменты, способствующие быстрому расщеплению скопившегося жира.
принцип рабты канализационного уловителя жира
Необходимость установки жироуловителей объясняется многими преимуществами:
- такие приборы отличаются герметичностью, поэтому полностью исключается вероятность попадания лишней жидкости;
- используя устройство, отсутствует неприятный запах в помещении;
- если для изготовления сепараторов использовать материалы хорошего качества, то можно увеличить срок эксплуатации оборудования;
- он устанавливается просто и его обслуживание не требуется много усилий и знаний;
- по сравнению с другими фильтрами, это оборудование стоит не дорого;
- дополнительно можно установить различные датчики, например, для контроля накопления жира.
Как правильно рассчитать производительность устройства?
Как правило, только высокопроизводительный жироуловитель будет приносить пользу. Для расчета этого параметра лучше всего обратиться к мастерам, специализирующимся на установке и обслуживании фильтров. В ином случае подобные действия можно сделать самостоятельно.
Рекомендовано к прочтению: Дачный туалет без выгребной ямы
Жироуловители промышленного типа
Расчёт такого оборудования осуществляется в соответствии с данными о работе определенного учреждения. В данном случае обязательно учитывается количество производимой продукции и примерный объём жира с масляными примесями. Такой агрегат целесообразно устанавливать в заведениях общепита, при этом его лучше не использовать для бытовых нужд.
внутренняя система и устройство канализационного уловителя жира
Номинальную производительность подобных жироуловителей можно просчитать таким образом: умножить максимальный расход стоков на коэффициент используемых средств для мытья.
Жироуловители бытового назначения
Расчет производительности будет осуществляться с учётом количества ванн и моек, также во внимание берется их пропускная способность. Чтобы расчеты были точными, нужно четко определить тип используемого агрегата, в частности это касается проточного и накопительного типа.
Чтобы правильно выбрать оборудования для бытовых нужд, необходимо определить литраж каждой из моек. Это можно выполнить, умножив длину, ширину и их высоту. После этого полученную величину требуется умножить на общее число моек в доме, получая необходимый показатель.
Для самостоятельно просчёта производительности жироуловителя не требуется обладать какими-нибудь специальными навыками, достаточно выполнить простые математические расчеты.
установка и подключение жироуловителя
Основы монтажа жироуловителей
Перед тем как сделать жироуловитель своими руками, нужно выполнить определённые расчеты и действия.
Для начала рассмотрим вариант монтажа агрегата под мойку. Это делается достаточно легко и быстро, только нужно придерживаться определённой последовательности:
- для установки сепаратора нужно подобрать подходящее место. Подойдёт твёрдая и ровная поверхность с обеспечением легкого доступа. В частых случаях оборудование устанавливается под мойку или возле посудомойки;
- жироуловитель удобно монтируется;
- входную трубку агрегата нужно подвести к канализации мойки или к месту, где располагается моющая техника. В месте стыка требуется поставить резиновую прокладку, которая входит в комплект или продаётся отдельно;
- выходной патрубок выводится в сливную трубу. Для стыка также потребуется установка резиновой прокладки;
- чтобы проверить герметичность устройства, его нужно заполнить водой, также требуется проверить правильность соединения труб;
- по окончанию проверочных работ оборудование следует закрыть крышкой.
Рекомендовано к прочтению: Очистка выгребной ямы в частном доме
Правила монтажа жироуловителя на территории дома
Установить жироуловитель для дачи или на территории загородного дома не так легко, как в первом случае. Для правильного монтажа требуется четкая последовательность действий:
- сначала нужно определиться с местом установки устройства. В данном случае обязательно учитывают планировку территории и вероятные работы, касательно изменения ландшафта;
- далее требуется подготовить яму необходимых габаритов, при этом её дно должно быть твёрдым, а крышка должна располагаться выше на 3-4 см уровня земли;
- на дне подготовленного сооружения рекомендуется сделать твёрдую опалубку, используя песок и цемент. Для песчаной или суглинистой почвы нужно приготовить смесь 1 к 5-ти. Если почва отличается особой неустойчивостью, то цемента нужно добавить больше. Когда поверхность полностью затвердела, можно приступать к монтажным работам;
- корпус оборудования нужно зафиксировать к основанию с помощью анкерных болтов, так он будет стоять более устойчиво;
- чтобы грунт вокруг агрегата не осыпался, нужно соорудить специальную опалубку из фанеры. Если предусматривается использование жироуловителя в холодных и морозных условиях, то не обойтись без использования теплоизоляционных материалов, это может быть пенопласт или минеральная вата;
- далее следует осуществить подведение входной трубки устройства к канализационной трубе, при этом место стыка обязательно обрабатывается герметизирующим составом;
- выходную трубку сепаратора нужно подвести к системе дальнейшего водоотведения, а место стыка также обработать герметиком;
- после установки жироуловителя в яме в любом случае образуются зазоры, которые требуется засыпать грунтом.
Читать Установка септика своими руками
внутреннее устройство простого жироуловителя, устанавливаемого под раковиной
Устанавливая оборудование на улице, нельзя забывать об установке фановых стояков. Они необходимы для выведения из канализационной системы скопившихся газов, выделение которых может навредить устройству. Иногда может потребоваться установка не только основной, но и дополнительной фановой трубы.
Правила обслуживания жироуловителей
В процессе обслуживания агрегатов проводятся такие работы:
- иногда проверяются и прочищаются от загрязнений трубки;
- корпус устройства следует периодически очищать от крупного мусора;
- осуществляются профилактические работы, суть которых заключается в промывании системы горячей водой. Это делается с целью устранения осевшего в трубах жира, который может стать причиной засорения или разрушения канализационной системы ;
- регулярная чистка оборудования от жира и масел внутри камеры.
Рекомендовано к прочтению: Прокладка канализации в грунте
Чтобы устройство работало более эффективно, его нужно своевременно чистить. Для этого предусматривается удаление отходов одним из предлагаемых методов:
- вручную с помощью лопатки, входящей в комплект прибора;
- посредством встроенного насоса для бытовых агрегатов или техники. С его помощью осуществляется откачка отходов.
В процессе обслуживания жироуловителей важно не забывать о том, что подобные работы должна выполняться с определённой периодичностью. Не соблюдая установленные правила, может случиться серьёзный засор канализационной системы. Также может случиться аварийная ситуация, сопровождающаяся порывом труб и появлением неприятного запаха.
Если за жироуловителем правильно ухаживать и эксплуатировать согласно правилам, то он прослужит дольше.
Чтобы установить жироуловитель своими руками, чертежи иметь под рукой не обязательно, поскольку такие устройства продаются в собранном виде, при этом есть возможность установить его самостоятельно. В зависимости от условий монтажа, нужно соблюдать определенную последовательность действий. В основном жироуловители устанавливаются на промышленных объёктах или на территории загородных домов для продления жизнеспособности своей канализационной системы.
Чистые трубы без засоров: устройство и принцип действия жироуловителя для мойки
С проблемой засоров на кухне так или иначе сталкивался каждый. Недаром по телевизору ежедневно идёт реклама про бытовые средства, способные прочистить канализационные трубы за несколько секунд. Однако не многие задумываются, что существуют устройства, которые раз и навсегда могут избавить от засоров – жироуловители под мойку. Именно жир является основной причиной застоя. Если снять канализационные трубы после нескольких лет эксплуатации, то можно увидеть, что масляные отложения «съедают» половину внутреннего диаметра и никакая химия не способна растворить такой слой. При установке жироуловителя прекращается оседание жировых частиц на трубах, тем самым увеличивается срок службы канализации и исключается появление засоров.
Принцип работы
Жироуловитель под мойку – это устройство, которое разделяет попадающую в него после мытья жидкость на жир и воду. Самые простые модели состоят из контейнера и двух перегородок: первая идёт сверху, оставляя внизу зазор, вторая – снизу до одной трети или половины резервуара. Вода, поступившая из раковины, попадает в первый отсек, затем протекает дальше под первой перегородкой.
Удельный вес жира меньше, чем у воды, поэтому он всплывает, а не тонет и не течёт дальше. После первой перегородки вода поднимается над второй и поступает в канализационную трубу уже очищенной.
Перегородки в данном устройстве выполняют сразу 2 функции: задерживают жир и крупный мусор, который оседает на дне первого отсека. Периодически жироуловитель под мойку вскрывают и механически снимают верхний слой накопившегося жира.
Читать Септик топас принцип работы и устройство
Как самостоятельно сделать жироуловитель?
Поскольку конструкция данного устройства достаточно проста, его вполне можно сделать своими руками. Для этой цели подойдёт ящик для игрушек, большая пластиковая аптечка с крышкой или старая канистра. Для начала необходимо проделать в верхней части боковой стены отверстие, поместить в него Г-образный патрубок для ввода смеси и загерметизировать соединение. Затем своими руками при помощи термопистолета прикрепляют две перегородки на небольшом расстоянии друг от друга.
При желании можно ограничиться только нижней перегородкой, которая будет осаживать мусор. На несколько сантиметров ниже уровня патрубка ввода устанавливают патрубок для вывода очищенной жидкости, точно так же проделав отверстие в боковине и загерметизировав его. Патрубок для вывода берут Т-образной формы, один конец его опускают вниз, не доводя до дня резервуара несколько сантиметров, другой поднимают вверх, выше уровня воды. Накрывают контейнер крышкой, оставляя вентиляционную щель. Всё, жироотделитель, установленный своими руками, готов.
Как выбрать?
Если нет желания конструировать жироотделитель своими руками, то его можно приобрести в магазине или заказать через интернет. Правда стоит он недёшево, несмотря на простоту устройства. При покупке необходимо обратить внимание на материал корпуса, ёмкость и конструкцию.
Жироуловитель под мойку может быть выполнен из:
- Пластика. Лёгкий, дешевый и долговечный материал, который можно почистить без особых сложностей. Модели из пластика наиболее популярны в том числе и потому, что производитель может сконструировать устройство с учётом конкретных требований заказчика к форме и размерам.
- Стеклопластика. Жироуловители для канализации из стеклопластика обычно используют предприятия общепита. Этот материал отличается повышенной устойчивостью к неблагоприятным условиям окружающей среды (жара, холод, высокая влажность) и длительным сроком службы.
- Нержавеющей стали. Материал прочный (в отличие от пластика ему не повредит случайный удар или падение), долговечный, но дорогой.
Определяя ёмкость устройства необходимо отталкиваться от такого параметра как пиковый сброс. Это количество воды, которое может пропустить через себя бытовой жироуловитель под мойку за один раз.
Пиковый сброс для предприятий определяется по формуле: объём воды, помещающейся в мойку, умноженный на количество моек. Для стандартной квартиры этот параметр будет равняться объёму кухонной раковины. Другими словами, если наполнить мойку водой до краёв и откупорить сливное отверстие, жироловка должна справиться с поступившим потоком воды. Для большинства стандартных квартир подойдут модели с пиковым сбросом 30-40 литров.
Жироуловители для кухни могут отличаться не только по объёму, но и по конструкции. Например, иметь съёмные контейнеры для сбора жира или состоять из нескольких секций для улучшения качества очистки. Чем сложнее по конструкции жироуловитель под мойку, тем выше его стоимость.
Vodakanazer.ru » Канализация » Устройство и изготовление жироуловителя под мойку
Устройство и изготовление жироуловителя под мойку
Жироуловитель (другие названия: жироотделитель, жироловка, сепаратор жира) – это элемент канализационной системы, служащий для отделения жира в сточных водах. Его установка обязательна для точек общественного питания, предприятий переработки и приготовления пищевой продукции. Под бытовую мойку он используется нечасто, необходимость его установки определяется, прежде всего, характером стоков. В частных домах, где ежедневно готовится пища для домашних животных, их установка рекомендуется.
Предназначение
Жироуловитель (другие названия: жироотделитель, жироловка, сепаратор жира) – это элемент канализационной системы, служащий для отделения жира в сточных водах
Прежде всего, он защищает внутреннюю поверхность труб канализационной системы от налипания жира. Ведь со временем тот образует очаги сбора грязи внутри системы. Это приводит к ее частым засорам.
Еще одной причиной установки такого уловителя в канализационной системе частного дома является то, что жировые включения забивают поры грунта в дренажных колодцах или сточных канавах. Это снижает их впитывающие свойства, а значит, приводит к быстрому их заполнению.
На дне уловителя также оседают мелкие твердые частицы (песок, камни и т.п.)
Принцип его работы основан на разности плотностей жира и воды. Жировые включения, имеющие меньшую плотность, со временем поднимаются на поверхность сточных вод. Правда, этот метод эффективен при температуре стоков канализации не выше 40°C.
Читать Как почистить септик
Устройство
По своей сути, жироуловитель – это гидрозатвор с резервуаром большой емкости
По своей сути, жироуловитель – это гидрозатвор с резервуаром большой емкости. У него также есть входной и выходной патрубки, погруженные в сточные воды. Резервуар разделен на три (необязательно равные) части двумя перегородками. Жир, скапливающийся на поверхности воды (уровень которой остается постоянным), периодически должен удаляется. Для того чтобы это было удобно делать своими руками, емкость имеет съемную крышку.
Почему стоит сделать жироуловитель самостоятельно
Благодаря тому, что такое фильтрующее устройство достаточно простое, не имеет движущихся частей, энергонезависимо, сделать жироуловитель своими руками совсем не сложно. К тому же цены имеющихся в продаже моделей неоправданно высоки.
Определение объема жироуловителя
Параметры промышленной установки рассчитываются, исходя из возможного пикового сброса воды из имеющихся моек. Бытовые жироуловители под мойку рассчитываются, исходя из напора водопроводной системы дома.
Приблизительный объем резервуара Vж рассчитывается по формуле:
N – количество моек, подключенных к жироотделителю;
t – время продолжительности оседания жира, которое составляет 6,4 минуты.
Таким образом, объем резервуара под одну домашнюю мойку составляет:
Vж =60*0,12*1*6,4 = 46 литров.
Приблизительно на эту цифру и стоит ориентироваться при выборе размеров резервуара.
Делаем уловитель сами
Определяем место, где будет размещен жироуловитель, обычно его устанавливают непосредственно под кухонную мойку
Последовательность действий такова:
- Определяем место, где будет размещен жироуловитель. Обычно его устанавливают непосредственно под кухонную мойку. Также возможно его размещение в подвальном помещении или на улице, правда, при этом лучше защитить его от внешних воздействий и атмосферных осадков. Согласно нормам пожарной безопасности, запрещается его установка и эксплуатация у легко воспламеняющихся предметов.
- Ищем емкость необходимого объема и подходящих размеров. Она может быть выполнена из нержавеющей стали или пластика (стеклопластика). Очень часто используются, например, пластмассовые ящики для детских игрушек. Крышку будущего резервуара можно дополнительно уплотнить силиконом или резиновыми прокладками.
- Подготавливаем трубы для входного и выходного патрубка. Для них можно использовать обычные ПВХ трубы для канализации. Конфигурация и длина входного патрубка определяется расположением слива мойки. А плечо выпускной трубы, опущенной в резервуар, должно не доходить до дна емкости на 2-3 см.
- Размечаем и сверлим отверстия под эти трубы. Входной патрубок крепится в 5-7 см от верхнего края. Выходной патрубок монтируется в противоположной стенке на 10-15 см ниже входного. Они не обязательно должны располагаться строго посередине. Поэтому есть возможность их смещения для экономии места под мойкой. В пластмассовых емкостях удобно сделать такие отверстия с помощью детского прибора для выжигания по дереву. Это поможет избежать растрескивания стенок резервуара.
- Трубы монтируются с помощью переходных сальников или уплотнителей и эпоксидной смолы.
- Вырезаются и устанавливаются перегородки в жироуловитель таким образом, чтобы первая из них не доходила до дна резервуара на 5-10 см, а вторая, крепясь ко дну, составляла 2/3 от высоты емкости. Закрепляем их с помощью термоклея так, чтобы получилось 3 отсека. Если стенки емкости недостаточно прочны, то она может изменить форму при заполнении водой. Это может вызвать разрушение клеевого соединения. В этом случае стенки можно усилить, обхватив емкость резиновыми жгутами из автомобильной резины. Термоклей можно заменить на эпоксидную смолу, а места крепления перегородок усилить подходящими профилями или уголками.
- Иногда перегородки устанавливаются по диагонали резервуара и распираются болтами большой длины.
Так как брожение внутри сосуда идет неактивно, обустройство вентиляционных отверстий не требуется.
Чистка жироуловителя
Лучше всего проводить чистку резервуара, предварительно демонтировав его
Лучше всего проводить чистку резервуара, предварительно демонтировав его. Выполнять мойку его внутренних поверхностей лучше всего струей обычной воды под давлением с использованием химических средств для чистки.
Совет. Чтобы не прерывать работу канализационной системы на это время, можно использовать еще один жироуловитель, сделанный своими руками.
Периодичность чистки определяется экспериментально в процессе эксплуатации. Также рекомендуется использовать биологически активные добавки в резервуаре. Сделать своими руками жироуловитель для домашней канализации просто и недорого. Он легко монтируется, прост в эксплуатации. При этом его эффективность сравнима с промышленными образцами.
Источники: http://abvseptik.ru/kanalizatsiya/zhiroulovitel-svoimi-rukami.html, http://kuhniclub.ru/santehnika/zhiroulovitel-pod-mojku.html, http://vodakanazer.ru/kanalizaciya/zhiroulovitel-svoimi-rukami.html
Используемые источники:
- https://santech-info.ru/kanalizaciya/zhiroulovitel-dlya-mojki-ustanovka-svoimi-rukami.html
- https://usamodelkina.ru/13813-bytovoj-zhiroulovitel-iz-vedra-so-vstroennym-kartridzhem.html
- https://aqua-rmnt.com/vodosnab/kak-soorudit-zhiroulovitel.html
- http://septikman.ru/kak-sdelat-zhiroulovitel-svoimi-rukami.html
