На сегодняшний день современные производители климатических систем предлагают массу вариантов создания комфортного микроклимата в помещении. Многие из них отличаются большим энергопотреблением, а некоторые необоснованно высокой ценой.
Особенно востребованы устройства, которые могут обогреть помещение, причем не только жилое, но и производственное. Желательно, чтобы энергопотребление его было низким, притом, что газ, и твердое топливо не должно использоваться, по санитарным нормам. Вот такую дилемму иногда приходится решать нашему человеку. Именно для таких случаев и были придуманы водяные тепловентиляторы, которые комбинируют в себе водяную и воздушную отопительную систему.
Содержание статьи:
Устройство такого тепловентилятора достаточно простое, поэтому почему бы его не сделать своими руками. Ведь все знают: «Если хочешь сделать что-нибудь действительно хорошо, то сделай это самостоятельно». Но для этого нужно изначально познакомиться с принципом работы водяного тепловентилятора.
Принцип работы устройства
Водяной тепловентилятор состоит из корпуса, в который установлен теплообменник и вентилятор.
Вентилятор благодаря лопастям, создает воздушный поток, который огибая теплообменник с циркулирующей горячей водой нагревается и, соответственно, повышает температуру в помещении. Основным достоинством этого устройства является низкий расход электроэнергии, при достаточно высокой эффективности, простота в обслуживании и отсутствие частей, кроме вентилятора, которые могут ломаться. Высочайшая пожаробезопасность делает водяной тепловентилятор незаменимым отопительным прибором, для использования в зонах повышенной взрыво и пожароопасности, и в тех местах, где устанавливать другие системы отопления экономически нецелесообразно, например, на СТО, АЗС или автомойке.
Выбор места монтажа
Правильный выбор места монтажа является залогом успеха в предприятии, по созданию водяного тепловентилятора. Прежде всего, следует разобраться, как будет распределяться температура по помещению. Поток горячего воздуха не должен отсекаться благодаря особенностям архитектуры помещения.
Следует выбрать такое место установки, с которого максимально дальше будет распределяться нагретый воздух. Стоит понимать, что вентилятору для создания потока воздуха, его нужно где-то брать, поэтому нельзя устанавливать будущее устройство вплотную к стене.
Материал, необходимый для создания тепловентилятора
Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:
- Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
- Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.
- Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
- Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
- Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.
Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.
Инструмент, необходимый для создания обогревателя
- Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
- Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
- Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
- Линейка, карандаш, ножницы по металлу.
Процесс сборки
Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.
- Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
- Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
- Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
- Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
- Крепим ее жестко на лицевую сторону рамки.
Этап 2
- Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
- Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
- На концах теплообменника нарезаем резьбу для присоединения к муфтам.
- В верхнюю точку теплообменника впаиваем кран Маевского.
Этап 3
- Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
- После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.
Этап 4
- Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
- К трубам центрального отопления присоединяем краны.
- После чего, через муфты, подсоединяем к нашему вентилятору.
Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского.
>>> Все про аренду авто на Кипре <<<
Калорифер – практичное и простое в исполнении устройство, способное быстро обеспечить комфортную температуру в любом замкнутом помещении. Различают электрические и водяные устройства. Водяной калорифер можно сделать своими руками. Собрать и подключить прибор к системе центрального отопления можно самостоятельно, а соблюдение рекомендаций по монтажу сделает его работу максимально эффективной.
Особенности устройства и принцип действия
Стандартный калорифер, независимо от способа передачи тепла, обязательно состоит из двух элементов:
- теплообменник;
- вентилятор.
Принцип действия любого калорифера основан на том, что теплоноситель характеризуется большей теплоотдачей, нежели окружающие воздушные потоки. Соответственно, проходя вдоль корпуса калорифера, воздушные массы, нагнетаемые лопастями вентилятора, способны нагреваться или охлаждаться.
Чтобы увеличить эффективность прибора, увеличивается полезная площадь теплообменника. Это достигается путем приваривания к трубам дополнительных металлических ребер.
Виды калориферов
В зависимости от способа передачи тепла различают электрические и водяные калориферы.
Электрический калорифер
Конструкция такого прибора подразумевает наличие стальных нитей накаливания, либо спиралей из металлической проволоки. При прохождении тока, металлические элементы оказывают ему определенное сопротивление, что приводит к преобразованию электрической энергии в тепловую.
Конструкция электрического калорифера
Среди достоинств электрических калориферов отметим:
- Простоту расчета необходимой мощности прибора.
- Доступность и сравнительно невысокую стоимость.
- Легкость установки и подключения.
- Малые перепады давления.
Существует и ряд недостатков. Так, в раскаленных металлических нитях создается большая инерция. Это способно привести к перегреву устройства и даже его выходу из строя. Неправильное обращение с прибором зачастую становится причиной пожара. Чтобы противостоять этому явлению, электрические калориферы оснащаются дополнительной защитой от перегрева.
Другой отрицательный момент – низкая экономичность. Затраты на эксплуатацию электрических калориферов на порядок превышают аналогичный показатель для водяных устройств, в которых потребление электричества сведено к минимуму.
Рекомендуем ознакомиться: Как правильно выбрать модель домашнего кондиционера

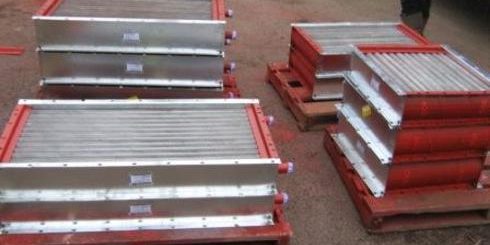

Водяной калорифер
Благодаря многочисленным преимуществам калориферы такого типа получили гораздо большее распространение, нежели электрические.
К явным достоинствам водяных калориферов относят:
- Быстрый нагрев воздуха в помещении.
- Доступность элементов конструкции.
- Возможность сборки и монтажа устройства собственными силами.
- Простоту в ремонте и обслуживании.
- Экологичность устройства.
- Длительный срок службы.
- Экономичность.
Это важно! Если существует вероятность понижения температуры окружающей среды в сторону отрицательных значений, калорифер необходимо обеспечить дополнительной системой защиты от замерзания. В противном случае, велика вероятность, что замерзшая вода разорвет металлические трубы.
Водяные калориферы включают следующие детали и узлы:
- вентилятор;
- теплообменник;
- циркулярный насос (не требуется при подключении к системе центрального отопления);
- трехходовой клапан;
- блок управления.
Конструкция водяного калорифера
Обязательным элементом конструкции водяного калорифера является узел обвязки, который отвечает за подачу горячей воды на теплообменник.
Помимо этого, калориферы различаются по форм-фактору. Форма воздуховода может быть круглой или прямоугольной. На эксплуатационные качества и стоимость устройства это не оказывает сколько-нибудь серьезного влияния. Главное условие – калорифер должен оптимально встраиваться в систему.
Как сделать водяной калорифер своими руками
Прежде чем приступать непосредственно к процедуре монтажа, следует провести ряд подготовительных работ:
- Выбрать место, где будет установлен калорифер. Очень важный момент, который определяет эффективность устройства. Здесь следует внимательно разобраться в движении потоков воздуха, не допуская их отсечения архитектурными элементами помещения, либо крупными предметами мебели.
- Определить оптимальное положение устройства. Калорифер должен не только максимально охватывать пространство обогреваемого помещения, но и иметь свободный доступ для подходящих воздушных масс.
- Проверить элементы прибора (трубы, пластины, коллекторы) на предмет наличия механических повреждений. В случае их обнаружения, поврежденные элементы по возможности следует заменить, поскольку они наверняка сделают невозможным нормальное функционирование устройства.
Это важно! Отдельное внимание стоит уделить качеству воздуха, который будет подаваться на калорифер. Воздушный поток не должен содержать вредных для здоровья химических примесей. Если такая вероятность существует, следует предусмотреть в конструкции установку воздушных фильтров.
Чтобы построить водяной калорифер своими руками потребуются следующие материалы:
- Для изготовления корпуса калорифера понадобится лист нержавеющей стали или оцинкованного металла. Чтобы обеспечить необходимую прочность, толщина металла должна быть не менее 1 мм.
- Металлическая (желательно медная) трубка. Из нее будет конструироваться теплообменник. Предпочтительный диаметр трубы – ½ дюйма. Нередко домашние мастера используют для этой цели уже готовые конструкции. Идеальный теплообменник в такой ситуации – радиатор от малолитражки, который без проблем можно найти на авторазборах.
- Два крана соответствующего диаметра для присоединения калорифера к сети отопления.
- Вентилятор достаточной мощности, питающийся от штатной электрической сети.
- Пружинные крепления для вентилятора. Рекомендуется крепить вентилятор именно на пружинах, чтобы погасить вибрацию и сделать его работу менее шумной.
- Кран Маевского для возможности стравливания воздушных пробок. Этот элемент не считается обязательным, но может существенно упростить процесс эксплуатации калорифера.
Обратите внимание! Соединение водяного калорифера с трубопроводной системой удобнее производить посредством фланцевых соединений. Муфты не всегда способны обеспечить должный уровень надежности.
Из инструментов желательно иметь под рукой:
- Электродрель с набором сверел по металлу.
- Болгарку, либо электролобзик с пилкой по металлу.
- Плашку для нарезания резьбы. Если выбор пал на фланцевый способ соединения – набор фланцев и мощный паяльник, способный работать с медью.
- Пассатижи, ножницы по металлу, отвертку, линейку, карандаш.
Рекомендуем ознакомиться: Как провести чистку домашнего кондиционера своими руками
Сама процедура сборки и монтажа также не представляет особых сложностей. Работы условно можно разбить на 4 этапа: изготовление корпуса (подходящего под габариты вентилятора), создание или подбор подходящего по размеру теплообменника, закрепление конструкции на выбранном месте и подключение готового устройства к имеющейся теплосистеме.
Последовательность работ:
- На листе металла делается разметка, после чего вырезается полоса по ширине равная ширине самого будущего калорифера с допуском в 1-2 см для закрепления лицевой панели, а по длине – периметру устройства (также с небольшим допуском для крепежа).
- Металл аккуратно сгибается, собирается рама, ее концы скрепляются заклепками или болтами.
- Для изготовления передней панели можно использовать остатки металлического листа. Для беспрепятственного выхода нагретого воздуха в панели проделывается большое число отверстий.
- Панель жестко закрепляется на раме.
- Далее, производится гибка труб. Чтобы избежать заломов и неровностей для этой цели используется специальный трубогиб. При его отсутствии можно воспользоваться альтернативным способом – заполнить трубу песком и аккуратно согнуть.
- На концах теплообменника нарезается резьба, либо привариваются фланцы.
- В наивысшей точке в конструкцию врезается кран Маевского.
- Теплообменник крепится к корпусу устройства.
- За ним устанавливается вентилятор, желательно на пружинный крепеж.
- Готовый калорифер крепится к стене. Следует учитывать, что зазор между стеной и задней стенкой устройства должен быть не менее 10 см.
- К системе центрального отопления присоединяются краны, к которым, в свою очередь, присоединяется сам калорифер. Места стыков надежно герметизируются.
После этого в систему подается вода, стравливается лишний воздух и проводятся испытания. На этом процедура монтажа считается законченной, калорифером можно пользоваться в штатном режиме.
Водяной калорифер – практичное и простое в исполнении устройство, способное быстро обеспечить комфортную температуру в любом замкнутом помещении. Собрать и подключить калорифер к системе центрального отопления можно самостоятельно, а соблюдение рекомендаций по монтажу сделает его работу максимально эффективной.
Рекомендуем ознакомиться: Описание заправки кондиционеров фреоном своими руками
Водяной калорифер:
Электрический калорифер:
Если вы хотите обеспечить качественный нагрев воздуха в помещении, будь оно жилое, производственное или промышленное, вам необходимо сконструировать водяной калорифер своими руками. Основными элементами конструкции калорифера являются нагревательные элементы и вентилятор. Последний, прогоняя приточный воздух через трубки с горячей водой, нагревает его и направляет в помещение. Принцип работы весьма прост, а вот сделать так, чтобы все функционировало без сучка и задоринки, не так-то уж и легко, без помощи профессионалов. В нашей статье мы коснемся именно этой темы, и расскажем, как это сделать.
Выбор места и элементов
Во-первых, должно быть правильно выбрано место установки, и во-вторых устройство должно размещаться в правильном положении. Также необходимо обеспечить все условия для того, чтобы отвод и подача воздушных масс из гидравлического контура теплообменника не при каких обстоятельствах не отсекалась. Это достаточно важные моменты – как говорится, «намотайте их себе на ус».
Представляем вашему вниманию еще несколько рекомендаций относительно монтажа устройства. Придерживайтесь их и сделайте как советуют специалисты, и тогда оборудование будет выполнять все свои функциональные «обязанности» и служить верой и правдой в течение долгих лет:
- Следует измерить размер воздухонагревателя по диагонали для того, чтобы правильно определить, какое расстояние должно быть до заслонки и других компонентов.
- Следующим условием является измерение температуры воздуха, царящей в помещении, где будет устанавливаться печь калорифер своими руками. Сделать это несложно, ведь сегодня практически везде стоят термометры. Итак, вы узнали температуру – если она выше ноля градусов по Цельсию, то можно приступать к монтажу самодельного калорифера, если же нет, то проводить монтаж не рекомендуется. Важно, чтобы в комнате было больше 0 градусов. Это позволит воспрепятствовать замерзанию воды.
- Помимо всего вышеперечисленного, значимым также является еще один нюанс. Нужно проверить все элементы печи калорифера (трубки, коллекторы, пластины) на отсутствие механических повреждений. Они обязаны быть полностью целостными, поскольку в противном случае в дальнейшем могут возникнуть проблемы в эксплуатации устройства, и оно может выйти из строя.
Правила подключения
Дабы достигнуть максимальной мощности работы агрегата нужно придерживаться одного простого правила – подключение элементов должны быть противоточным. В таком случае холодный воздух будет соприкасаться с теплым в самом теплообменнике.
Как приводящий, так и отводящий коллектор необходимо оснастить прямоточными вентилями, причем размещать их нужно в наиболее высоком участке.
Не менее важным является использование герметиков на стыках, то есть в местах соединения калорифера с вентиляционной системой. Благодаря этому вы добьетесь надежной и качественной работы воздухонагревательного оборудования.
В принципе, сделать калорифер своими руками, проведя правильно установку и доведя устройство до полного взаимодействия с системой и нормальной работы, не такая уж и сложная задача, но вместе с тем и не самая легкая. Ответственный, аккуратный и внимательный подход к выполняемым работам поможет сделать все в соответствии с технологией.
Типы соединения
Соединение калорифера с трубопроводом лучше всего выполнять с помощью приварных фланцев встык. Такому решению отдают предпочтение большинство людей, и оно дает свои преференции. Иногда применяются и другие элементы, многое зависит от местонахождения агрегата. Планируя своими руками соединить калорифер с трубами, внимательно изучите типы фланцевых соединений, и выберите наиболее оптимальный вариант в вашем случае.
В некоторых ситуациях выбор останавливают на муфтах. Однако многие специалисты и люди, которые устанавливали водяные калориферы, сходятся во мнении, что лучшим решением является все же приварной фланец. Он способен обеспечить наибольшую надежность и правильное функционирование оборудования.
Что еще необходимо знать
Устройство монтируется в канале вентиляции. При этом нужно проверить один момент – приходящий воздух не должен содержать в своем составе агрессивных веществ и абразивных частиц. Если это не так, то нужно сделать все необходимое для того чтобы достичь этого требования. В противном случае возможны проблемы с функционированием калорифера.
Водяные калориферы успешно выполняют свои функции в закрытых помещениях. А вот если необходим монтаж воздухонагревателя снаружи, то без использования специальных намерзающих смесей не обойтись.
Среди всех ныне существующих вариантов обогрева помещений, эксплуатация калорифера считается самым удобным и выгодным. Монтаж устройства несложный, да и само оборудование стоит не так уж и дорого. Помимо этого водяные калориферы обладают такими преимуществами, как:
- Абсолютная экологичность и чистота;
- Простой уход и обслуживание;
- Быстрый нагрев воздушных масс;
- Возможность монтажа своими руками;
- Доступность компонентов и инструментов.
Главный фактор, влияющий на длительность срока эксплуатации и бесперебойную работу калорифера – это правильность проведения монтажных мероприятий. Если все будет сделано в соответствии с технологией и без грубых ошибок, то никаких проблем в будущем не возникнет.
Обычным бытовым тепловентилятором невозможно обогреть весь дом и даже одну большую комнату, но он идеально подходит для создания удобной атмосферы на рабочем или спальном месте, а также в небольшом помещении.
Какой тепловентилятор лучше, видео
Самостоятельная установка тепловентилятора
Перед самостоятельной сборкой необходимо тщательно изучить устройство тепловентилятора. Он состоит из трех главных частей:
-
- отдельного корпуса (металлического или пластикового);
- вентилятора;
керамического, спирального или трубчатого нагревательного элемента.
Размер, мощность и дизайн современных тепловентиляторов позволяют использовать их в помещениях самого разного назначения — от простого гаража до гостиной в доме
Способ установки, габариты и мощность обогревателей бывают разными. Принцип работы достаточно прост: поток холодного воздуха вентилятором направляется к нагревательному элементу, где температура его повышается на определенное количество градусов, а затем, уже нагретый, распространяется по комнате. Основное преимущество стационарного обогревательного прибора состоит в эффективном, быстром подогреве воздуха на ограниченной территории. Кроме того, небольшое устройство удобно переносить с места на место и использовать лишь при необходимости.
Синие стрелки обозначают холодный воздух, который поступает в корпус устройства и под действием вентилятора устремляется к нагревательным элементам. Красные — нагретый воздух, имеющий определенное направление
Сегодня рынок предлагает огромное количество отопительного оборудования для помещений разной квадратуры. Нередко стали использоваться тепловые завесы. Подробнее об этом агрегате вы можете прочитать в нашей статье: https://aqua-rmnt.com/otoplenie/teplovaya-zavesa-na-vhodnuyu-dver.html
Многие модели, в том числе и самостоятельно изготовленные, можно использовать в жару, отключив нагревательные элементы, тем самым превратив аппарат в обычный вентилятор.
Тепловентиляторы со слабой мощностью продаются по цене от 500 до 700 рублей. За эти же деньги можно собрать более мощное устройство, потратившись только на контроллер, вентилятор или блок питания
Изучив схему устройства прибора, необходимо подобрать детали, которые пригодятся для сборки. Большую часть их даже не придется приобретать: в любом доме найдутся неисправные устройства, подходящие материалы, провода, крепления, инструменты. Можно выбрать один из предлагаемых вариантов или спроектировать свой. Расскажем подробнее, как сделать тепловентилятор своими руками из канального вентилятора и блока питания.
Тепловая пушка направленного действия
Тепловая пушка собственного производства имеет достаточно мощности, чтобы без труда обогреть гараж, подсобное помещение или рабочий кабинет в доме
Для сборки понадобятся:
- кусок фанеры 16 мм толщиной;
- вентилятор (канальный);
- регуляторы температуры и оборотов;
- нагревательный элемент PBEC (2,2 кВт);
- крепеж (хомут, кронштейн, шпильки, гайки, шайбы);
- колесики.
Из фанеры выпиливаем прямоугольник примерно 47 см х 67 см, зачищаем наждаком неровности и углы.
Основание из фанеры выбрано не зря: оно легкое, плоское, а главное — не проводит электрический ток, что важно при возникновении форс-мажорных обстоятельств
Соединяем муфтой две центральные детали – вентилятор и нагревательный элемент. Полученную конструкцию фиксируем на фанерном основании с помощью кронштейна и сантехнического хомута.
Крепежные детали подбираем таким образом, чтобы они прочно фиксировали элементы устройства и не причиняли им вреда. Например, саморезы отлично подойдут — они не разрушают фанеру
В качестве крепежа подойдут саморезы (16 мм). Устанавливаем термодатчик (например, TG-К 330), необходимый для контроля температурного режима, рядом с ним еще два устройства – для регулировки оборотов и температуры.
Соединяя детали тепловентилятора между собой, не забываем о безопасности прибора: места соединения проводов и кабелей должны быть обязательно изолированы
В качестве термического регулятора подойдет Pulsar 3.6. После установки всех необходимых приборов и деталей соединяем их по схеме.
Схемы управления прибором можно найти в специальной литературе, инструкциях к устройствам типа электрического вентилятора или на узконаправленных сайтах
Для удобства пользования к основанию из фанеры прикручиваем колесики.
Небольшие ролики, прикрученные с нижней стороны, делают самодельный тепловентилятор более удобным для перемещения по комнате, особенно, если он имеет большой вес
Ну вот и все — самодельная тепловая пушка готова.
Старайтесь размещать детали устройства таким образом, чтобы при необходимости было легко разобрать каждую из них и произвести замену вышедших из строя элементов
Как и любой самодельный тепловентилятор, данный прибор имеет минусы. Например, при остановке устройства напряжение на нагревательном элементе остается, а это довольно опасно, так как возникает перегрев и возможна аварийная ситуация. Ситуацию может исправить установка реле для своевременного отключения электропитания регулятора температуры. Еще один минус – неполноценный обогрев помещения, но это недостаток практически всех стационарных тепловентиляторов.
Нагревательный прибор из блока питания
Нагревательный прибор из компьютерного блока питания внешне ничем от него не отличается, так как основные элементы — вентилятор и нагревательный элемент — находятся внутри корпуса
Необходимые детали и материалы:
- старый компьютерный БП;
- блок питания 12 В (до 300 мА);
- термопредохранитель;
- термоусадка;
- крепеж и провода;
- паяльник;
- 3 м нихромовой проволоки;
- лист стеклотекстолита.
Роль корпуса сыграет старый блок питания ПК, поэтому достаем из него все внутренности, кроме кулера.
Все кроме кулера из блока питания нужно удалить. Для того чтобы разобрать старый блок питания ПК и собрать из него тепловентилятор, необходимы привычные для домашнего использования инструменты — кусачки, ножовка, плоскогубцы и отвертка
Из стеклотекстолита сооружаем каркас для подогревателя. Материал режем ножовкой, а затем отдельные элементы соединяем с помощью паяльника. Подогреватель готовим так: на подготовленный каркас наматываем проволоку в виде спирали и фиксируем ее концы винтами. Винты соединяем проводом. Кабель питания подогревателя оснащаем термопредохранителем, который отключит прибор при перегреве. Перегревом считается момент, когда температура преодолевает порог в +70°С.
Для питания вентилятора в корпус вставляем БП 12 В. Блок питания можно приобрести или сделать самостоятельно. Подключаем вентилятор – при подаче электротока он начинает вращаться. Собираем остальные элементы по схеме и проверяем готовый прибор на работоспособность.
Примерно так выглядит принципиальная схема тепловентилятора, собранного своими руками. Роль силового разъема сыграет выключатель питания нового устройства
Не забываем поместить самодельный тепловентилятор на безопасную огнезащитную подставку или резиновый коврик, чтобы предотвратить возгорание в случае аварийной ситуации.
Меры безопасности нужно соблюдать при эксплуатации любого отопительного оборудования, в том числе и масляных обогревателей: https://aqua-rmnt.com/otoplenie/radiatory/kakoj-maslyanyj-obogrevatel-luchshe.html
Вот видите, зная, из чего состоит устройство и как оно функционирует, можно быстро устранить поломку или заменить один из элементов на более модифицированный. Небольшие самодельные приборы работают длительный срок без ремонта и имеют множество применений. Например, вторая модель (из предложенных выше) может использоваться в электрокамине в качестве нагревательного элемента.
≡ Категории
Для того чтобы обеспечить качественный нагрев воздуха в доме и самостоятельно создать вентиляционную систему, можно сконструировать водяной калорифер своими руками. За счет отдачи тепла со специальных элементов, которые нагреваются горячей водой, устройство производит быстрый нагрев воздуха до желаемой температуры.
Выбор места и основных элементов
Установка водяного калорифера должна производиться в специально отведенном для этого месте и в правильном положении. В процессе работы системы отвод и подача воздуха из гидравлического контура самого теплообменника не должны отсекаться.
Следующий ряд советов касательно монтажа данного устройства позволит установить оборудование максимально качественно.
Для того чтобы рассчитать правильное расстояние до заслонки, канального изгиба и иных частей системы, придется предварительно измерить размер нагревателя по диагонали. Далее следует обратить внимание на температурные условия комнаты, в которой устанавливается агрегат. Важно проводить монтаж в условиях выше 0 градусов по Цельсию. Такое требование объясняется тем, что нужно предотвратить замерзание воды. Перед тем, как монтировать калорифер, нужно тщательно проверить пластины, ореберные трубки и коллекторы на целостность.
Весь процесс работ вы можете увидеть на видео.
Подключение элементов
Для того чтобы мощность аппарата была максимальной, следует подключать элементы как противоточные. Это позволит не нагретому воздуху встречаться с теплым внутри теплоносителя. На выходе из нагревателя холодной струей воздуха будет передаваться тепло.
Также в отводящем и приводящем коллекторе устанавливаются прямоточные вентили. Посмотрите на фото. Их монтаж следует производить в самой высокой точке. На стыках следует установить герметики. Это позволит избежать непредвиденных ситуаций там, где устройство соединяется с иными частями вентиляции.
В общем, профессионалы сходятся во мнении, что каждый сможет сделать водный калорифер своими руками. Для этого достаточно иметь начальные умения работы с инструментом.
Выбор типа соединения
Для того чтобы соединить между собой калорифер и трубопровод, чаще всего используются приварные фланцы встык. Как это выглядит, вы можете увидеть на фото. В зависимости от места расположения аппарата, могут применяться и другие элементы. Для этого следует предварительно изучить типы фланцевых соединений и выбрать наиболее подходящий вариант. Не исключается использование муфт. Но приварной фланец сможет гарантировать самое надежное соединение на теплообменнике и трубе.
Некоторые меры предосторожности
Установка канального калорифера производится в вентиляционном канале. Не лишним будет удостовериться в том, что воздух при прохождении через все теплообменные элементы по очереди не имел в своем составе никаких абразивных частиц, веществ липкого характера или агрессивных примесей.
При использовании воды в виде теплоносителя калорифер может эффективно функционировать в закрытом помещении. Для установки калорифера снаружи можно использовать незамерзающие смеси.
Учитывая доступность и простоту монтажа, можно заявлять о том, что водный калорифер – самый оптимальный вариант самостоятельного обогрева помещения.
Такой эффект достигается за счет таких характеристик:
- легкость;
- быстрый нагрев воздуха;
- чистота и экологичность;
- самостоятельный монтаж;
- доступность элементов и инструментов.
Кроме этого, при корректном монтаже можно рассчитывать на длительную и качественную эксплуатацию аппарата. Этот элемент органично впишется в вентиляционную систему собственного дома и произведет безопасный и экологичный обогрев комнат.
Используемые источники:
- http://ventilationpro.ru/montazh-i-skhemy-ventilyacii/slozhno-li-sdelat-vodyanojj-teploventilyator-svoimi-rukami.html
- https://topventilyaciya.ru/konditsionirovanie/kalorifer.html
- https://energomir.biz/otoplenie/obogrevateli/kalorifer-svoimi-rukami.html
- https://aqua-rmnt.com/otoplenie/radiatory/teploventilyator-svoimi-rukami.html
- http://stroimdelaem.ru/vodyanoj-kalorifer-svoimi-rukami/
