Как сделать теплый пол и подключить к существующему отоплению

Теплые полы в стали доступны каждому владельцу жилища, особенно актуальны такие полы в частных владениях. Приятно в холодный зимний вечер ощущать ногами согревающее тепло. А как здорово, когда малыш, только научившийся ползать или пытающийся ходить, может часами находиться на половом покрытии без риска простудиться.

Каждому мужчине, у которого на месте руки и голова, полезно знать, как правильно сделать водяной теплый пол своими руками, а наша инструкция с видео в этом поможет.

Преимущества и недостатки

В пользу напольного отопления засчитываются следующие другие моменты:

• экономия при эксплуатации до 45%;
• возможность уйти от устройства радиаторов, что позволяет лучше использовать пространство помещения;
• покрытие чистовое подходит из любого материала;
• воздух прогревается более равномерно, отсутствуют сквозняки;
• комфортность нахождения в нагретом тепловым излучением пространстве намного выше, чем при отоплении радиаторном.

Однако есть и недостатки, к которым можно отнести падение давления в отопительной системе за счет отвлекаемого на подогрев полов теплоносителя, а также невозможность быстро найти и устранить протечку в случае аварии.

В любом случае, главным аргументом в пользу напольного отопления является возможность повысить комфортабельность проживания при значительной экономии средств.

Устройство и основные особенности установки

Принцип устройства подогреваемого водой пола следующий: к отопительному котлу или системе центрального отопления подключаются трубопроводы, по которым горячая вода подается в систему уложенных спиралями по перекрытиям труб, а отвод отдавшей тепловую энергию воды осуществляется по обратному трубопроводу снова в отопительную систему.

Работы следует выполнять в такой последовательности:

1. выравнивание поверхности, гидроизоляция (защита от протечек), теплоизоляция, укладка армирующей сетки по слою фольги;
2. укладка труб одним из методов (змейкой или спиралью);
3. устройство распределительных узлов;
4. присоединение к котлу или отопительной системе труб под подачу горячей воды и обратного трубопровода;
5. опрессовка и установка запорной арматуры;
6. испытание системы;
7. заливка труб по комнатам раствором (бетоном) или настилка доской;
8. устройство чистого полового покрытия.

Начать укладку водяного теплого пола своими руками следует с устройства стяжки, выравнивающей поверхность основания по горизонтали. Далее обязательно предусмотреть гидроизоляционный слой для предотвращения замачивания нижерасположенных помещений в случае повреждения трубы и утечки воды из системы.

Теплоизолирующему слою нужно уделить особое внимание. В помещениях подвала или первого этажа теплопотери составляют существенную долю, поэтому и толщина теплоизолирующей прослойки должна быть не менее 20-25 см. На втором и вышерасположенных этажах вполне достаточно слоя толщиной в 50 мм.

Утеплителем могут служить:

• пенополистирол;
• минеральная вата;
• стекловата;
• пробка техническая;
• базальтовые плиты и др.

В торговых точках можно приобрести специальные утеплители с углублениями для прокладки труб, эти плиты помогут сократить время работы и снизить трудозатраты.

Утеплитель обязательно покрывают слоем фольги, которая служит отражателем тепла и увеличивает теплоотдачу. Армировать основание под трубы желательно с серьезным подходом, так как через год-другой утеплитель прогнется местами, а то и вовсе раскрошится, и вся работа пойдет насмарку.

Заливку стяжки выполняют толщиной 50-60 мм, материал – раствор марок 100-150 или бетон литой М-300, только непременно с добавками пластификаторов, что предотвращает растрескивание.

При нагревании масса стяжки расширится, и во избежание трещин нужно сделать деформационный шов; удобнее всего для этого оставить по периметру зазор в 1-1,5 см, который следует заполнить упругим материалом. Вместо этого до начала работ рекомендуется проклеить по периметру демпферную ленту.

Выбор покрытия, труб и других материалов

Выбирать покрытие следует в зависимости от назначения помещений: в ванной, туалете и прачечной предпочтительнее керамическая плитка, в прихожей – линолеум, в гостиной неплохим выбором будет ламинат, для спальни и кухни выбрать можно любой из материалов по предпочтению хозяйки.

По техническим характеристикам напольное покрытие подходит любое, а набравшая прочность стяжка будет отличным основанием для чистового покрытия.

С трубами дело обстоит несколько иначе, выбирать следует прочные, легкие и эластичные материалы. Это полипропилен или сшитый полиэтилен.

При выборе полипропилена нужно обращать внимание на трубы, армированные стекловолокном, тогда высокая степень расширения этого материала при нагреве не страшна.

Полиэтиленовые трубы имеют значительно меньший коэффициент линейного расширения, по этой причине многие специалисты предпочитают выбрать именно их.

Продаются трубы в катушках или мотках, при такой форме выпуска их удобно раскладывать по поверхностям полов. Диаметры обычно используют в пределах 16-20 мм, при этом есть еще два условия их пригодности: способность выдерживать температуру воды в 95 °С и давление воды в 10Б.

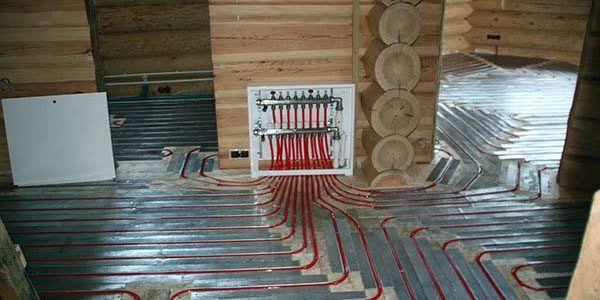

Коллектор представляет собой участок трубы, к которому присоединены все отводы с фитингами и в котором сосредоточено подсоединение всех контуров системы, состоящей из двух веток, одна из которых подающая, а другая обратная.

Коллектор размещается именно в той нише, о которой говорилось раньше, и содержит следующие узлы и детали, обеспечивающие функционирование напольного обогрева:

• контроллеры расхода теплоносителя;
• клапаны;
• систему аварийного отвода воды.

Арматурную сетку можно изготовить из проволоки ф4,5 — 6 мм, с шагом 5-100 мм. Иногда применяют пластиковую армирующую сетку.

Теплые полы сейчас применяются как наиболее удобный способ обогрева. Давайте разберемся, какой пол лучше электрический или водяной.

Теплый пол приобретает всё большую популярность, его укладывают под любые виды покрытий. Мы рассмотрим два варианта: под плитку и ламинат.

О сравнительных характеристиках чугунных радиаторов отопления читайте здесь.

Расчет и распределение труб

Применяются трубы диаметрами 16, 20 или 25 мм. Применение трубы меньшего диаметра приведет к нарушенной циркуляции воды. Измеряя давление в трубе отопления при помощи гидроманометра, можно узнать величину давления в системе.

Слишком большой диаметр труб для прокладки в напольном пироге повлечет снижение рабочего давления и падение температуры.

Другая характеристика материала – ее потребность, для чего подсчитывают длину. Укладывать можно трубы одним из способов: змейкой или спиралью (улиткой). Схемы монтажа теплого водяного пола своими руками выглядят так:

В первом случае возможны значительные перепады в температуре на отдельных участках площади, спираль дает лучшее распределение тепла. Этот метод раскладки предусматривает поочередность прямой и обратной подачи теплоносителя.

На листе «миллиметровки» или тетради в клетку следует вычертить в масштабе 1:50 или 1:100 эскиз комнаты и нанести трассы труб, причем начало должно быть у самого близко расположенного к окну стояка. Первый ряд прокладывают в 25 см от стен.

Шаг труб принимают равным 25-50 см (25 см – при диаметре 16 мм, 30-40см – при Ф20 мм, 40-50 см – при Ф25 мм).

Длину измеряют на эскизе, применяют переводной коэффициент для масштаба и получают требуемый размер. Для присоединения к стояку следует добавить метра 2-2,5.

Выбор и подключение коллектора и котла

Когда ясно, сколько контуров будет присоединено к коллектору, можно приступать к его подбору по длине и определиться с количеством вентилей, но также учесть, что для возможности регулирования режимом теплого покрытия понадобится датчик давления, воздухоотводы, сливы.

Коллектор своей нижней трубой должен располагаться в одном уровне с подающим трубопроводом, немного выше уровня пола.

Для сборки этого узла существуют специально разработанные сантехнические стандарты. Спрятать лучше всего коллектор в нишу в стене, примерно посередине по отношению ко всем контурам.

Котел выбирают по мощности, достаточной для нагрева воды, плюс определенный запас мощности. Определяют общую требуемую мощность следующим образом: к сумме мощностей контуров следует прибавить 20% на запас.

Для большей эффективности работы системы желательно установить циркуляционный насос, в большинстве моделей котлов насос уже входит в комплект, способный обеспечить горячей водой одно-двухэтажный дом площадью 120-140 м2. При больших площадях нужны дополнительные насосы.

Технология монтажа труб и покрытия

Для фиксации труб в продаже появились отличные приспособления – пластиковые траки, представляющие гребенки. Ими пользуются как направляющими, а для более надежного закрепления применяют еще специальные стяжные элементы.

Нужно помнить, что труба должна сохранять целостность, поэтому крутые изгибы, приводящие к появлению заломов, недопустимы (для пластиковых труб радиус изгиба может составлять не менее 5-8 диаметров). Если путь к коллектору проходит через перегородку или через стену, то должны быть просверлены отверстия.

Порядок и технология монтажа водяного теплого пола своими руками представлены на этом видео:

После окончания укладки труб и присоединения их к коллектору, монтажа котла и всех сантехнических работ, заливка раствором или бетоном недопустима без проведения гидравлического испытания работы системы.

Трубы заполняют водой, давление поднимают до уровня в 6 Б и выдерживают на протяжении суток. Если все в порядке и свищей, разрывов нет, то производят заливку литым раствором или бетоном.

Во время устройства стяжки трубы должны быть наполненными водой и находиться под давлением, это нужно во избежание смятия, сдавливания труб.

Под керамические полы стяжку делают толще, от 30 до 50 мм, под ламинат и линолеум – не более 30 мм, с прокладкой еще одной пластиковой сетки. Таким образом, толща пирога позволит быстро прогреваться покрытию.

Сделать водяные полы своими руками вполне реально, но для действительно долговременной службы напольного отопления проект или хотя бы эскизы и расчеты лучше заказать специалисту-теплотехнику, который учтет до мелочей все фитинги, оборудование, материалы и выполнит спецификацию.

Выполненная собственноручно такая серьезная работа позволит сэкономить значительные средства и поднять самооценку хозяина.

Поделиться:

Статья посвященная полному разбору. Здесь размещены ролики с Ютуба о том, как сделать теплый пол водяной своими руками видео.

Дорогие друзья, мы для вас записали видео уроки о том как произвести монтаж своими руками теплого водяной пола. Информации много поэтому наберитесь терпения и изучите, так как совершить ошибку проще всего, а переделывать потом кто будет? Данный контент является полностью нашим, вложен огромный пласт для съемок данных видео роликов, за эти видео уроки многие гуру просят деньги, но мы не такие меркантильные поэтому пользуйтесь на здоровье.

1. Теплый пол водяной своими руками видео.

В данном ролике собран весь огромный пласт теоретических знаний по теплому водяному, из него вы узнаете:

1. Какой шаг использовать для труб теплого водяного пола?
2. Какой толщины должен быть утеплитель?
3. Для чего служит сетка МАК, и какого размер ее надо для теплого водяного пола?
4. Какой рисунок эффективнее для теплого водяного пола?
5. Какой толщины должна быть стяжка для пола?
6. Как правильно рассчитать количество материала для монтаж?
7. Как запускать отопление в теплых полах, чтобы не потрескалась стяжка?

Видео достаточно длинное, поэтому рекомендую в настройках увеличить скорость ролика до 1.25

2. Утеплитель для теплого водяного пола.

Один из немаловажных факторов по монтажу правильного теплого пола, это подготовка основания для теплого водяного пола, утеплитель теплого водяного пола служит для того чтобы тепло вашего теплого пола не уходило вниз, а шло наверх и  здесь у многих случаются очень серьезные ошибки. В данном ролики вы увидите шахматное расположение утеплителя под теплый пол. Видео эксклюзивно поэтому присаживайтесь по удобнее ))) Как рассчитать толщину утеплителя, материал, плотность утеплителя вы можете просмотрев теоретическую часть видео сверху.

3. Пленка под стяжку теплого пола.

Ох как много споров вызывает этот пункт при монтаже пирога теплого водяного пола, скажу один раз пленка нужна и точка, а для чего смотрите теоретическую часть в первом ролике сверху.

4. Укладка демпферной ленты для теплого пола.

Так же незабываем укладывать демпферную ленту, она служит для отсечения стяжки от стен помещения, она выполняет роль как отсекателя мостиков холода, так же чтобы стяжка могла расшириться, и конечно, то о чем никто не говорит, чтобы звук не передавался с плиты на стену.

5. Укладка сетки для теплого пола.

Сетка мак нужна для укладки труб пола, она не служит для укрепления стяжки, у нее здесь другая функция, если вы хотите укрепит стяжку то положите сетку еще сверху.

В данном видео ролики, вы научитесь укладывать сетку для теплого пола. Как производиться внахлест сетки, что надо учесть при ее укладке, и как скреплять будет рассказано все в нашем видео ролике.

5. Монтаж водяного теплого пола своими руками видео.

После того как вы уложили утеплитель, пленку, сетку, и демпферную ленту, вы можете приступить к монтажу и укладки труб теплого водяного пола. Трубу укладывайте в соответствие с тепло потерями здания или по сделанному проекту. Виды укладки труб бывают змейкой и улиткой, или комбинированной, в зависимости от того какие цели вы преследуете. Но не более 300мм. Для укладки труб теплого пола используется труба 16, 17, 20 мм, как правило в жилых домах это труба 16мм и 17 мм, связано это с насыщенностью мебели в помещениях. Материал для труб используется сшитый полиэтилен, pex-а, pex-b, pex-c, pe-rt, металлопластик.

В данном ролики вы увидите как можно самостоятельно уложить трубу теплого пола в одиночку, без напарников. Видео кажется простым, но обратите внимание на то как уложен рисунок трубы теплого пола, как четко прорисованы углы на поворотах. Дьявол кроется в мелочах. И  с виду простая укладка трубы, таит в себе не мало подводных камней.

6. Стяжка водяного пола.

В данном ролике, вы увидите как делается полу сухая стяжка теплого пола, от А до Я. Так же в конце видео вы можете увидеть о том как проверять качество стяжки, подручными приборами.

У вас есть телеграмм? Вступайте в клуб мастеров и задавайте свои вопросы!

Система напольного обогрева – самый комфортный и экономичный вариант отопления частного дома. Обратная сторона медали – приличная цена комплектующих и монтажа сравнительно со стоимостью радиаторной схемы. Предлагаем существенно сэкономить – закупить материалы, смонтировать водяной теплый пол своими руками и залить цементную стяжку. В помощь предоставляем поэтапную инструкцию по устройству греющих контуров с наименьшими финансовыми затратами.

Тема напольного отопления довольно обширна, охватить все нюансы в рамках одной публикации просто нереально. Периодически мы будем направлять вас на другие статьи, подробно описывающие сложные моменты. Здесь речь пойдет о монтаже теплых полов (сокращенно — ТП) «мокрым» способом, предполагающим заливку бетонного монолита. Как делается «сухой» вариант ТП на деревянном перекрытии, читайте в соответствующем разделе.

Этапы работ

Устройство теплого пола в квартире либо частном доме – это комплекс мероприятий, выполняющихся в строгом порядке:

1. Проектирование – расчет необходимой теплоотдачи, шага укладки и длины труб, разбивка на контуры. В зависимости от типа основания (перекрытия) подбирается состав «пирога» теплого пола.
2. Выбор комплектующих и стройматериалов – утеплителя, труб, коллектора со смесительным узлом и прочих вспомогательных элементов.
3. Подготовка основания.
4. Монтажные работы – раскладка утеплителя и трубопроводов, установка и подключение распределительной гребенки.
5. Заполнение системы теплоносителем, гидравлические испытания – опрессовка.
6. Заливка монолитной стяжки на цементно-песчаном растворе, первичный запуск и прогрев.

Рекомендация. Выполняйте монтаж ТП в процессе строительства здания, сразу после возведения перегородок между комнатами. Это позволит предусмотреть нужную высоту порогов и свободно уместить «пирог» под напольное покрытие. Если в жилых помещениях уже сформированы дверные проемы с низкими порогами, попробуйте выйти из ситуации предлагаемыми способами.

Перейдем к подробному рассмотрению каждого этапа обустройства нагревательных полов.

Расчет и разработка схемы напольного отопления

Чтобы правильно смонтировать теплый пол под стяжку своими руками, учтите ряд важных моментов и требований:

• максимальная температура финишного покрытия – 26 градусов, более горячая поверхность часто вызывает у жильцов дискомфорт и ощущение духоты;
• соответственно, вода в половых трубах нагревается максимум до 55 °С, так что напрямую к центральному отоплению квартиры подключаться нельзя;
• под стационарной мебелью, например, гарнитуром на кухне, обогрев пола не делается;
• длина трубы одного контура не превышает 100 метров (оптимально – 80 м), иначе получите неравномерное распределение тепла, чрезмерное остывание воды и расходы на более мощный циркуляционный насос;
• чтобы соблюсти предыдущее правило, комнаты большой площади делятся на 2—3 греющих плиты, между которыми устраивается деформационный шов, как показано на рисунке.

Сначала предложим более правильный, хотя и сложный вариант проектирования. Ознакомившись с нашей инструкцией, рассчитайте отопительную мощность любым из 3 способов – по объему, площади либо теплопотерям помещения. Затем определите схему укладки, диаметр и расстояние между соседними трубами, учитывая термическое сопротивление покрытия, – ламината, линолеума либо кафельной плитки.

Примечание. Методика вычисления шага укладки труб под плитку и другие виды покрытий разъясняется в следующем руководстве.

Изложим упрощенный вариант разработки схемы, практикуемый многими строителями:

1. Если вы проживаете в регионах с холодным климатом, укладывайте трубу с интервалом 10 см. Для средней полосы и юга шаг принимается равным 15 см, в ванной под кафель достаточно 200 мм.
2. Считаем длину трубопровода на 1 комнату. При расстоянии между нитками 100 мм на квадратный метр ляжет 10 м трубы, при шаге 15 см – 6.5 м. п. Если общая протяженность превысит 100 м, разбиваем площадь на 2 равных части – два отдельных греющих монолита.
3. Среди существующих схем укладки — «улитка» и «змейка» — новичку лучше выбрать последнюю – ее проще монтировать.
4. Определяем число нагревательных контуров и подбираем коллектор с соответствующим количеством выводов. Более дешевый вариант – делаем гребенку самостоятельно.
5. Размещаем коллектор в удобном месте жилища (например, коридоре). Рекомендуется выдержать одинаковое расстояние до всех помещений, пример смотрите на чертеже одноэтажного дома.
6. Трубы в коридоре наверняка лягут слишком близко – их надо утеплить полиэтиленовым рукавом.
7. Обязательно предусматриваем в полу двухтрубную разводку от котла к радиаторам отопления.

Важный нюанс. Рассчитывая протяженность ветвей теплого пола, не забывайте прибавлять расстояние от комнаты до точки монтажа гребенки с насосным смесительным узлом. Чтобы не ошибиться с длинами петель, просмотрите обучающее видео:

Поясним, зачем монтировать разводку для батарей. Уложив трубные петли без расчета, вы не знаете заранее, хватит ли мощности ТП в самые холодные зимние дни. Если проблема возникнет, нагревать теплые полы выше 55 °C не стоит, правильнее включить высокотемпературную радиаторную сеть.

Состав «пирога» теплых полов на грунте

В интернете опубликовано множество схем, разнящихся по составу. Путаницу обычно вызывает применение пленочной паро— и гидроизоляции между различными слоями «пирога». Разъясним каждый элемент классической схемы теплого водяного пола, устраиваемого на грунте (перечисление слоев идет снизу вверх):

1. Основание — тщательно утрамбованный грунт.
2. Подушка – песок либо песчано-гравийная смесь толщиной 10—20 см (по необходимости) в уплотненном состоянии.
3. Бетонная подготовка высотой 4—5 см позволяет выровнять основание и избежать дальнейших просадок в процессе монтажа ТП.


4. Гидроизоляционная подложка ограждает «пирог» от капиллярного подъема воды из грунта. Именно это явление заставляет отсыревать фундаменты, не защищенные битумной изоляцией.
5. Задача утеплителя – отражать вырабатываемый тепловой поток кверху, дабы не подогревать землю.
6. Трубопроводы с горячей водой – источник тепла.
7. Песчано-цементная стяжка – элемент поверхностного обогрева плюс прочное основание для финишного покрытия.
8. Боковая демпферная лента — буфер, компенсирующий тепловое расширение бетонной плиты. При нагреве стяжка сдавливает полиэтиленовую прокладку и не трескается. Аналогичный упругий демпфер закладывается в деформационные швы между соседними монолитами.

Важный момент. Описанная схема верна при использовании полимерных изоляторов, не пропускающих влагу, — экструдированного пенополистирола, пенопласта и пенополиуретана. Если правила пожарной безопасности требуют класть базальтовую вату, под стяжку надо стелить дополнительный слой пленки, защищающий утеплитель от намокания сверху.

Мастера нередко упрощают конструкцию теплых полов – кладут изоляцию прямо на песчаную подушку, не заливая черновой подбетонки. Решение допустимо при одном условии – песок нужно тщательно разровнять и уплотнить механизированным способом — виброплитой.

При монтаже деревянного пола на лагах от стяжки лучше отказаться. Используйте «сухой» метод устройства ТП – подбивку из досок либо ДСП и металлические рассеивающие пластины. Теплоизоляционный материал – минеральная вата.

Схема ТП на бетонном перекрытии

Данный способ подогрева полов целесообразно использовать в помещениях над холодными подвалами либо на утепленных балконах (лоджиях). Делать водный ТП над жилыми комнатами многоквартирных домов недопустимо, хотя некоторые хозяева запрет игнорируют.

Совет. В многоэтажных домах либо на дачах с периодическим отоплением проще и дешевле положить электрические теплые полы – кабельные или инфракрасные из нагревательной карбоновой пленки.

«Пирог» ТП, устраиваемый над холодным помещением, делается аналогично подогреву на грунте, но без песчаной подушки и черновой стяжки. Если поверхность слишком неровная, теплоизоляционные плиты укладываются на сухую смесь цемента с песком (соотношение 1 : 8) высотой 1—5 см. Греющие контуры над отапливаемыми комнатами можно укладывать без гидроизоляции.

Рекомендации по выбору материалов

Приведем список оборудования и стройматериалов, которые пойдут на монтаж водяного теплого пола:

• труба диаметром 16 мм (внутренний проход — Ду10) расчетной длины;
• утеплитель полимерный – пенопласт плотностью 35 кг/м³ или экструзионный пенополистирол 30—40 кг/м³;
• лента демпферная из пенополиэтилена, можно взять «Пенофол» без фольги толщиной 5 мм;
• пена монтажная полиуретановая;
• пленка толщиной 200 мкм, скотч для проклейки;
• пластиковые скобы или хомутики + кладочная сетка из расчета 3 точки крепления на 1 метр трубы (интервал 40…50 см);
• теплоизоляция и защитные чехлы для труб, пересекающих деформационные швы;
• коллектор с нужным числом выводов плюс циркуляционный насос и подмешивающий клапан;
• готовая строительная смесь для стяжки, пластификатор, песок, гравий.

Почему на теплоизоляцию полов не стоит брать минеральную вату. Во-первых, понадобятся дорогие плиты высокой плотности 135 кг/м³, во-вторых, пористое базальтовое волокно придется защищать сверху дополнительным слоем пленки. И последнее: к вате неудобно крепить трубопроводы — придется класть металлическую сетку.

Пояснение по поводу использования кладочной сварной сетки из проволоки Ø4—5 мм. Запомните: стройматериал не армирует стяжку, а выступает подложкой для надежного крепления труб пластиковыми хомутиками, когда «гарпуны» плохо держатся в утеплителе.

Толщина термоизоляции принимается в зависимости от расположения теплых полов и климата в месте проживания:

1. Перекрытия над отапливаемыми комнатами – 30…50 мм.
2. На грунте либо над подвалом, южные регионы – 50…80 мм.
3. То же, в средней полосе – 10 см, на севере – 15…20 см.

Примечание. Если вы хотите точно рассчитать толщину теплоизоляции согласно методике СНиП и узнать термические характеристики различных утепляющих материалов, перейдите к инструкции по обшивке потолков.

В теплых полах применяется 3 вида труб диаметром 16 и 20 мм (Ду10, Ду15):

• из металлопластика;
• из сшитого полиэтилена;
• металлические – медь либо гофрированная нержавейка.

Трубопроводы из полипропилена использовать в ТП нельзя. Толстостенный полимер плохо передает тепло и значительно удлиняется от нагрева. Паяные стыки, которые обязательно окажутся внутри монолита, не выдержат возникающих напряжений, деформируются и дадут течь.

Новичкам для самостоятельного устройства теплых полов мы рекомендуем применять металлопластиковые трубы. Причины:

1. Материал легко гнется с помощью ограничительной пружины, после изгибания труба «запоминает» новую форму. Сшитый полиэтилен стремится вернуться к первоначальному радиусу бухты, поэтому его сложнее монтировать.
2. Металлопластик дешевле полиэтиленовых трубопроводов (при равном качестве изделий).
3. Медь – материал дорогой, соединяется пайкой с нагревом стыка горелкой. Качественное выполнение работ требует немалого опыта.
4. Гофра из нержавеющей стали монтируется без проблем, но обладает повышенным гидравлическим сопротивлением.

Для успешного выбора и сборки коллекторного блока предлагаем изучить отдельное руководство по данной теме. В чем загвоздка: цена гребенки зависит от способа регулировки температуры и применяемого смесительного клапана — трехходового либо двухходового. Самый дешевый вариант – термоголовки RTL, работающие без подмеса и отдельного насоса. Ознакомившись с публикацией, вы точно сделаете правильный выбор узла управления теплыми полами.

Подготавливаем основание

Цель предварительных работ – выровнять поверхность основания, заложить подушку и сделать черновую стяжку. Подготовка грунтового основания производится так:

1. Подровняйте землю по всей плоскости пола и замерьте высоту от дна котлована до верха порога. В углублении должен поместиться слой песка 10 см, подбетонка 4—5 см, теплоизоляция 80…200 мм (зависит от климата) и полноценная стяжка 8…10 см, минимум – 60 мм. Итак, наименьшая глубина котлована составит 10 + 4 + 8 + 6 = 28 см, оптимальная – 32 см.
2. Выройте котлован на требуемую глубину и утрамбуйте землю. Проставьте на стенах метки высот и насыпьте 100 мм песка, можно вперемешку с гравием. Уплотните подушку.
3. Приготовьте бетон М100, смешав 4.5 частей песка с одной частью цемента М400 и добавив 7 частей щебня.
4. Установив маяки, залейте черновое основание 4—5 см и дайте бетону застыть в течение 4—7 дней в зависимости от температуры окружающей среды.

Совет. Если высоты порогов недостаточно, пожертвуйте черновым полом 40 мм и уменьшите толщину стяжки до 6 см. В крайнем случае насыпьте 6—7 см песка вместо десяти, подушку уплотните виброплитой. Теплоизоляционный слой уменьшать нельзя.

Подготовка бетонного перекрытия заключается в уборке пыли и заделке щелей между плитами. Если наблюдается явный перепад высот по плоскости, приготовьте гарцовку – выравнивающую сухую смесь портландцемента с песком в соотношении 1 : 8. Как правильно класть утеплитель на гарцовку, смотрите на видео:

Монтаж греющих контуров – пошаговая инструкция

Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.

Дальше рассмотрим по пунктам, как сделать сам теплый пол:

1. Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.
2. Смонтируйте распределительный шкаф с насосом и коллектором внутри.
3. Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.
4. Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.
5. Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.
6. Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.


7. Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).

Совет. В процессе нагрева монолиты станут расширяться и двигаться относительно друг друга. Поэтому трубы, пересекающие границы плит, лучше упаковать в специальные защитные чехлы либо надеть рукава теплоизоляции.

После сборки системы нужно заполнить контуры теплых полов водой и проверить герметичность стыков, накачав давление 2—4 Бар (ориентируйтесь на порог срабатывания предохранительного клапана котла). Технология заполнения и выпуска воздуха из каждой петли ТП подробно изложена в очередном материале.

Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:

Заливка стяжки и настройка коллектора

Для устройства греющих монолитов теплых полов делается цементно-песчаный раствор марки 200 с обязательным добавлением пластифицирующего состава. Пропорции компонентов: цемент М400 / песок – 1 : 3, количество жидкого пластификатора указано в инструкции на упаковке.

Рекомендация. Чтобы трубопроводы сохранили рабочую форму и не всплыли в растворе из-за неудачного крепления, система после опрессовки не опорожняется – петли остаются наполненными теплоносителем.

Порядок ведения работ:

1. Приобретите маяки – металлические перфорированные рейки, приготовьте 2—3 ведра густого раствора без пластификатора. Делать ограничительные планки из дерева не рекомендуется.
2. Пользуясь мастерком и строительным уровнем, установите маяки на требуемой высоте, как изображено на фото.
3. Смешайте порцию основного раствора, высыпьте в дальнем углу поверх «пирога» и растягивайте вдоль маяков правилом. Если образуются углубления с лужами, добавляйте раствор, а при следующем замесе уменьшите объем затворяющей воды.
4. Повторяйте замесы, пока не зальете всю площадь комнаты. Ходить по монолиту и вести дальнейшие работы допускается при наборе 50% прочности, а запускать прогрев – при 75%. Ниже представлена таблица набора твердости бетоном в зависимости от времени и температуры воздуха.


После отвердевания до 75% прочности можно запустить котел и начать медленно прогревать теплые полы при минимальной температуре. Расходомеры либо вентили на коллекторе откройте на 100%. Полный нагрев стяжки займет 8—12 часов в летний период, осенью — до суток.

Удобнее всего балансировать петли по расчету. Если вам известно необходимое количество тепла на помещение, определяете расход воды в контуре и выставляете это значение на ротаметре. Расчетная формула проста:

• G – количество протекающего через петлю теплоносителя, л/час;
• Δt – разность температур между обраткой и подачей, принимаем 10 °С;
• Q – тепловая мощность контура, Вт.

Примечание. Шкала расходомеров размечена в литрах за минуту, так что перед настройкой полученную цифру нужно разделить на 60 мин.

Окончательная корректировка производится по факту, когда готово финишное покрытие – эпоксидный наливной пол, ламинат, плитка и так далее. Если вы не желаете связываться с расчетами, балансировать контуры теплого пола придется методом «научного тыка». Способы регулировки коллектора, в том числе с использованием программы Valtec, описаны в последнем видеосюжете:

Заключение

Устройство водяных теплых полов в небольшом одноэтажном доме – задача вполне решаемая. Работы лучше вести в начале теплого периода, чтобы располагать запасом времени на устранение возможных ошибок. Если захотите облегчить труд и ускорить монтаж, купите специальные маты с бобышками для ТП, позволяющие быстро крепить трубы без дополнительной фиксации скобами и хомутами. Проволочная сетка тоже не понадобится.

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
3. Определить точки присоединения к существующей системе и рационально подобрать схему.
4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

• в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
• в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
• в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

• слой плотного полимерного утеплителя 30 мм;
• металлические пластины с канавками;
• греющие трубы Ø16 мм;
• тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
3. Установите в канавки металлические пластины и проложите трубопроводы.
4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

Используемые источники:

• https://sansovet.com/otoplenie/teplye-poly/instrukciya-po-ustanovke.html
• https://nevamaster.ru/vodyanoy-tyoplyiy-pol-svoimi-rukami-video/
• https://otivent.com/kak-sdelat-teplye-vodyanye-poly-v-chastnom-dome
• https://qustu.com/kak-sdelat-teplyj-pol-i-podklyuchit-k-sushhestvuyushhemu-otopleniyu/
