Как сделать теплоаккумулятор для отопления своими руками

Содержимое:Какого объема должен быть тепловой накопитель</li>к и из чего сделать буферную емкостьБуферная емкость ведущих производителей, изготовленная в заводских условиях, на 500 л. обойдется приблизительно в 30000-38000 руб. Изготовление теплоаккумулятора для котла отопления своими руками будет стоить приблизительно вдвое дешевле. Цена будет еще меньше если самостоятельно установить емкость и выполнить обвязку.

Какого объема должен быть тепловой накопитель

Принцип работы теплоаккумулятора связан с накоплением тепловой энергии во время работы котла и ее отдачи после отключения отопительного оборудования. Фактически, буферная емкость работает по принципу обыкновенной электроаккумулятора.От объема резервуара зависит то, сколько времени будет поддерживаться обогрев здания в автономном режиме. Прежде чем приступить к изготовлению системы отопления с самодельным тепловым аккумулятором, потребуется рассчитать объем бака.Существует два метода вычислений:Предположительный расчет емкости теплового аккумулятора для дома с площадью 100 м²:

Площадь дома отапливаемая	S = 100 м²
Теплопотери дома	y = S/10*0.53 = 100 м² / 10 * 0.53 кВт = 5.3 кВт
Суточная потребность возмещения теплопотерь	Q = y*24 = 5.3 кВт * 24 ч = 127.2 кВт-ч.
Удельная теплоемкость воды	Cуд = 0.00116 кВт-ч/кг•°С
Разница температур воды	T = 90 — 40 = 50°С
Удельный вес воды	g = 1000 кг/м³
Объем аккумулятора	V = Q/(C*T*g) = 127.2 кВт-ч / (0.00116 кВт-ч/кг•°С * 50°С * 1000 кг/м³) = 2.19 м³

Согласно таблицы, эффективное водяное отопление с самодельной емкостью для дома, способное проработать в автономном режиме около 10 часов, 2,19 м³. Можно уменьшить объем до 1,4 м³ при этом тепловой аккумулятор будет способен отдавать тепло 5 часов. После проведения расчетов можно приступать к изготовлению бака аккумулятора своими руками.

Как и из чего сделать буферную емкость

Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.

Тип конструкции теплонакопителя

Существует несколько видов емкостей, классифицирующийся по форме и устройству. Самодельные баки теплоаккумуляторы бывают:

• Цилиндрические — классическая конструкция, используемая при изготовлении накопителей в заводских условиях. Форма имеет множество преимуществ: выдерживает тепловую нагрузку, гидроудары. Практична для закрытых систем отопления с высоким давлением в трубопроводе. Главный недостаток в том, что бак цилиндрической формы трудно изготовить.
• Прямоугольные — при производстве используют металл толщиной в 2 мм. Для упрочнения конструкции буферной ёмкости, приваривают уголки (рёбра жёсткости), стягивая противоположные стенки между собой. Прямоугольная форма теплоаккумулятора хуже справляется с давлением. Общее требование при установке: монтаж накопителя выше расположения радиаторов.Прямоугольная конструкция бака широко распространена благодаря простоте сборки. Чтобы снизить нагрузку на стенки аккумулятора, в систему отопления врезают воздухоотводчик и сбросовый клапан. При закипании теплоносителя (частое явление твердотопливных котлов), арматура предотвратит возникновение аварийного давления.

Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.

Материал для изготовления аккумуляторного бака

Вариантов для изготовления множество. Наиболее распространенные:

• Бак из нержавейки — металл и сварные работы стоят дорого. По причине дороговизны нержавеющая сталь практически не используется, кроме случаев применения уже готовых емкостей.
• Пластиковые бочки — важное условие эксплуатации, чтобы материал мог выдержать нагрев до 100°С. Для укрепления корпуса можно сделать окантовку из металлических полос.
• Буферная емкость из «еврокуба» — применять не рекомендуется. Причина проста, максимальная температура нагрева резервуара всего 70°С. При перегреве теплоносителя стенки деформируются дадут течь. Но как видно из видео, делают теплоаккумуляторы и из «еврокубов».
• Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.
• Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.
• Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.

Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.

Как утеплить буферную емкость

В заводских накопителях изоляцию прокладывают между внутренним баком и внешним кожухом. В самодельных буферных емкостях для твердотопливного котла используется тот же метод теплоизоляции.Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.

Чертежи для изготовления теплоаккумулятора

Теплоаккумулятор можно сделать своими руками. Достаточно рассчитать объем бака, подобрать подходящий материал и изоляцию.</li>

Теплоаккумулятор содержит большой объем воды (теплоносителя), поэтому может накапливать тепловую энергиюЮ и отдавать ее, когда котел не работает. Это позволяет значительно реже подходить к твердотопливному котлу, фактически раз в двое суток в межсезонье, если котел мощный и дом утепленный, а также дает возможность использовать по максимуму на благо отопления дешевый ночной тариф электроэнергии.

Идея установить буферную емкость (теплоаккумулятор) выглядит блестящей для всех умученных дежурством у котлов, но разбивается о ценник на теплоаккумуляторы. Оказывается, что увеличить комфорт не слишком то и дешево. Но может получится сделать теплоаккумулятор своими руками? Ведь на первый взгляд ничего сложного…

Как можно сделать теплоаккумулятор

Заводская конструкция теплоаккумулятора, как правило, – бочка, круглая в сечении. Объм обычно в пределах 500 – 2000 литров. Диаметр – до метра, высота до 2,5 метров. Размещается на ножках, с множеством вваренных штуцеров. Может содержать в себе 1 или 2 или больше спиральных теплообмеников, для подсоединения независимых контуров, например, солнечного коллектора, нагрева проточной воды…

Емкость утеплена слоем теплоизоляции, чтобы не перегревать воздух в котельной. В фирменных теплоаккумуляторах внутри организована сложное распределение потоков… Можно взглянуть на рекламу Buderus на видео…

Основа конструирования буферной емкости – как должны направляться потоки

Чтобы создать правильное направление потоков, подключение к буферной емкости выполняются следующим образом.

• Подача с котла – в верхней части.
• Подача из емкости на радиаторы – в верхней части, на уровне подачи котла
• Обратка с радиаторов – в нижней части.
• Обратка на котел – в нижней части, чуть ниже обратки с радиаторов.

При этом жидкость в теплоаккумуляторе обязательно должна двигаться сверху вниз, по кольцу контура котла, а также — от котла к радиаторам.

Важно соблюсти принцип:  – расход теплоносителя в контуре котла должен превышать расход в радиаторах, только тогда теплоаккумулятор сможет нормально работать. Это обычно обеспечивается большим гидравлическим сопротивлением контура потребителей, при одинаковых насосах.

Радиаторы получат горячий теплоноситель сразу, как он появится внутри теплоаккумулятора, забирая его своим насосом с верхней части, что обеспечивает оперативность управления всем отоплением и реагирование на суточные перепады температур.

Основы конструирования буферной емкости

Гораздо предпочтительнее использовать большую готовую бочку или трубу, тогда будет намного меньше сварных швов, чем в самодельной прямоугольной конструкции.

• Ввариваются патрубки 3/4 дюйма для подключения контуров. Но контур твердотопливного котла, для реализации аварийного самотечного циркулирования, желательно создавать не менее 1дюйма, при этом подача от котла, где возможен перегрев, – стальная.
• Сливной патрубок, он же и очиститель шлама – в самой нижней части.
• В крышке рекомендуется создать патрубок большого диаметра для подключения автоматического воздухоотводчика или группы безопасности.

Сделать буферную емкость самостоятельно может лишь квалифицированный сварщик. Пример создания теплоаккумулятора из бочек, но явных ошибок схемотехники повторять не стоит…

Одно из пропагандируемых некоторыми специалистами решений – 4 дешевые бочки 200 литров, попарно соединенные патрубками большого диаметра…

Какой объем буферной емкости понадобится

Ключевой вопрос – какой объем теплоаккумулятора можно считать достаточным. Обычный режим работы – разогрев до +90 градусов и остывание до +60 градусов, пока работа радиаторов будет эффективной… В разнице 30 градусов заключается та энергия, которую можно накапливать и использовать.

Несложный тепловой расчет показывает, что одной тонны воды будет достаточно для обогрева среднеутепленного дома 100 м кв в самые пиковые морозы в течении 5 часов. А при средне-сезонной температуре – сутки.

На практике, емкость 1,2 тонны в хорошо утепленном небольшом доме позволяет не подходить к котлу 30 кВт на дровах в течении 2 суток… Ставить буферную емкость менее 0.8 тонны особого смысла нет…

Вопрос утепления

Не нужно спешить накладывать утеплитель до завершения полных испытаний с нагревом и под давлением. При нагреве свыше 60 градусов полистиролы начинают усиленно разлагаться, выделяя яд. Для буферной емкости лучше использовать неплотную минеральную вату толщиной 5 см, ее изоляцию от жилого пространства сделать фольгированным вспененным полиэтиленом проклеенным скотчем.

Буферная емкость из еврокуба

Недорого можно приобрести б/у полиэтиленовые емкости на тонну воды, находящиеся в металлической решетке. Их допустимый предел нагревания — +70 градусов, — выше начинает проявляться текучесть материала. Но среди достоинств  – предельная дешевизна изготовления, можно все сделать своими руками без привлечения сварщика… Что из этого получается, смотрите видео.

Самостоятельное изготовление теплоаккумулятора под силу каждому человеку, имеющему навыки работы с элементарными слесарными и хозяйственными инструментами. Для сборки такого агрегата не придется покупать какие-либо дорогостоящие детали и материалы. Комплектующие для самой простой модели можно найти в гараже либо кладовой любого запасливого и хозяйственного человека.

После изучения следующего руководства вы сможете самостоятельно изготовить теплоаккумулятор и подключить его к отопительной системе.

Устройство и особенности работы теплоаккумулятора

По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.

Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:

• в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
• верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
• циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.

Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом.

Цены на теплоаккумуляторы для систем отопления

Теплоаккумуляторы для систем отопления

Ключевые функции теплонакопителей

Теплоаккумулятор имеет множество полезных функций, в числе которых:

• обеспечение пользователя горячей водой;
• нормализация температурного режима в обогреваемых помещениях;
• повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
• возможность объединения нескольких тепловых источников в единый контур;
• накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

• ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
• более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

• бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
• материал для теплоизоляции. Отлично подходит минеральная вата;
• клейкая лента;
• медные трубки для изготовления змеевика;
• бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

Важно! Бочку можно ставить только на плиту из бетона. Покупаем готовое изделие либо отливаем основание самостоятельно.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Использование теплоаккумулятора в разных системах обогрева

Теплоаккумуляторы эффективно показывают себя при использовании в самых разнообразных системах обогрева. При этом в каждом случае подобный накопитель позволяет существенно сэкономить на отоплении.

Чаще всего тепловыми аккумуляторами комплектуются системы твердотопливного обогрева. Установка будет способствовать более экономичному расходу топлива и эффективному обогреву, а также предотвратит преждевременный износ отопительных радиаторов.

Не лишним будет тепловой аккумулятор и в системе электрического отопления, в особенности в регионах с двойным тарифом за электричество. Ночью, когда электроэнергия продается потребителю по более доступной стоимости, аккумулятор будет накапливать тепло. Днем же можно будет на некоторое время выключить котел и топить силами теплоаккумулятора.

Используются накопители и в многоконтурных отопительных системах. Благодаря ним обеспечивается распределение теплоносителя между контурами. Монтаж патрубков может быть выполнен на разной высоте, что позволит получать воду, нагретую до разной температуры.

Несколько слов о модернизации

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

1. Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
2. Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
3. Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
4. Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
5. Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками



Теплоаккумулятор Jaspi (л)	Время нагрева (час.) при мощности
20 кВт	25 кВт	30 кВт	35 кВт	40 кВт	45 кВт	50 кВт	55 кВт	60 кВт
500
1000	2,3
1200	2,8	2,2
1500	3,5	2,8	2,3
1800	3,4	2,8	2,4	2,1
2000	3,1	2,7	2,3	2,1
2400	3,2	2,8	2,5	2,2	2,0
3000	3,5	3,1	2,8	2,5	2,3
3500	3,3	3,0	2,7
4000	3,4	3,1
4500	3,5

</p>

</p></ul>

Теплоаккумулятор встраивается в систему отопления для того, чтобы температура во всей квартире или в доме была равномерной, а теплоноситель отдавал свое тепло постепенно. Это удается получить за счет того, что в теплоаккумуляторе очень быстро накапливается тепловая энергия, которая вырабатывается в процессе работы твердотопливного котла.

Содержание:

• Теплоаккумулятор своими руками ↓
• Выполняем расчеты ↓
• Необходимые материалы и инструменты ↓
• Изготовление ↓
• Модернизация теплоаккумулятора ↓
• Как подключить ↓
• Блиц-советы ↓

Данная энергия рассчитана на то, чтобы минимизировать теплопотери дома и, по возможности, компенсировать их за счет подачи определенного количества разогретого теплоносителя в радиаторы отопительной системы.

Итак, принцип работы данного устройства заключается в следующем: теплоноситель направляется в аккумулятор в верхнюю часть, а снизу отводится остывший теплоноситель. За счет подобного подключения не происходит перемешивания. С течением времени и циркуляции теплоносителя из аккумулятора постепенно уходит холодная вода.

За счет подобной конструкции радиатор и котел работают независимо друг от друга и способны нормально функционировать в своем режиме. Стоит отметить, что радиаторы в данном случае будут работать примерно по такому же принципу, что и в централизованной системе отопления.

Теплоаккумулятор своими руками

Если владелец дома или квартиры собирается сделать подобную конструкцию самостоятельно, то ему поначалу следует точно выяснить, какие именно функции она выполняет.

С помощью теплоаккумуляторов можно не только поддерживать комфортную температуру в помещении, но и обеспечить проживающих людей горячей водой и сильно снизить финансовые затраты на само отопление. За счет установки подобного оборудования можно сразу объединить несколько источников тепла, образовав один общий контур.

Выполняем расчеты

Прежде чем приступить к изготовлению теплового аккумулятора, необходимо произвести все необходимые расчеты, которые помогут правильно подобрать объем изделия. В первую очередь, следует принимать во внимание, что требуемое количество тепловой энергии должно совпадать с уровнем потерь тепла.

Можно попробовать воспользоваться достаточно простым принципом, который не принимает во внимание разного рода дополнительные факторы, так как для отопления частного дома этого будет вполне достаточно.

При расчетах следует учитывать, что на каждые десять квадратных метров отапливаемой площади понапрасну расходуется 1 кВт тепла. Эта величина весьма усредненная, однако лучше всего отталкиваться именно от этого показателя.

Для грамотного восполнения потерь тепла нужно учитывать и момент, связанный с объемом воды, циркулирующей по отопительной системе, а также ее температуру. Приблизительно будет расходоваться около 7 тысяч кВт ежемесячно только на теплопотери для дома, отапливаемая площадь которого составляет порядка ста квадратных метров. По этой причине следует подбирать объем аккумулятора таким образом, чтобы он мог выделять подобное количество теплоты в указанный период.

Также надлежит помнить, что диапазон температуры в данном аккумуляторе будет равен 40 градусам – от 50 до 90. Более того, данные конструкции способны нормально функционировать даже при погашенном котле – их запаса энергии хватает на восемь часов беспрерывной работы.

Теплоаккумулятор имеет в своей конструкции определенную теплоизоляцию, чтобы вода не отдавала тепло стенкам бака. Лучше всего изолировать его с помощью теплоизоляционных материалов современного типа, так как они способны удерживать тепло в течение длительного времени. В принципе, толщины теплоизоляции, равной 10 см, будет вполне достаточно. Если же конструкция будет получаться чересчур громоздкой, то толщину этого слоя можно сделать несколько меньше.

Необходимые материалы и инструменты

Перед началом работы следует запастись всем необходимым, чтобы все находилось под рукой:

• Листовой утеплитель (наиболее качественным изделием на сегодняшний день является минеральная вата) – будет вполне достаточно 20-ти квадратных метров;
• Патрубки подходящего диаметра, по которым теплоноситель будет заходить в бак;
• Медные трубки или ТЭН;
• Цементно-песчаный раствор или бетонная плита подходящей толщины;
• Фольгированный скотч;
• Листовой металл – можно взять оцинкованную жесть, так как она не ржавеет и не поддается коррозионным процессам.

Когда все необходимые расчеты произведены, удалось определиться с объемом теплового аккумулятора, а под рукой есть все необходимое для сборки, можно начинать собирать саму конструкцию.

Если роль теплового аккумулятора будет выполнять металлическая бочка, то ее сначала следует полностью очистить от мусора, ржавчины и прочих загрязнений. Желательно также обработать изделие антикоррозийными составами хотя бы изнутри, но лучше и снаружи покрыть ими, чтобы ржавчина не образовывалась в течение как можно большего времени.

Для этого лучше взять ортофосфорную кислоту, покрыть ей поверхность металла, а затем для лучшей гидроизоляции обработать бочку четырьмя или даже пятью слоями грунтовки.

На следующем этапе следует позаботиться о том, чтобы тепло не уходило из бочки. Это нужно для того, чтобы вода оставалась подходящей температуры в течение длительного периода времени. Кроме того, теплоизоляция предназначена для недопущения нагрева окружающего аккумулятор воздуха. Это позволит значительно сэкономить энергию.

Если минеральную вату достать не удалось, то вместо нее можно взять пенопласт, толщина которого должна составлять не более 10 см. С этим материалом довольно легко работать – резать и крепить. Более того, он достаточно легкий.

В случае с минеральной ватой закреплять ее придется при помощи фольгированного скотча, плотность этого утеплителя значительно выше. При необходимости можно изготовить дополнительный внешний кожух из жести или другого листового металла.

В дальнейшем следует сделать змеевик, внутри которого будет перемещаться теплоноситель. Он изготавливается из медных трубок, диаметр которых должен быть не более 30 мм. Длина этого элемента конструкции напрямую зависит от того, насколько большого объема получился теплоаккумулятор. В среднем тратится порядка 15 метров этой трубы. Этот элемент должен быть подключен к котлу, так как по нему будет проходить горячая вода. Холодная вода, расположенная в баке, начнет разогреваться именно благодаря данному змеевику.

Конструкция практически полностью готова. Нужно проделать два отверстия, через которые будут подводиться подводящие и отводящие патрубки. На них в дальнейшем нужно будет установить запорную арматуру.

На место, где будет установлена данная бочка, следует положить бетонную плиту или же изготовить какое-нибудь иное жесткое основание, чтобы конструкция в процессе эксплуатации не сошла со своего места. Его можно выложить из кирпича или же залить пол бетоном самостоятельно.

Модернизация теплоаккумулятора

Ранее была описана классическая конструкция теплоаккумулятора, однако есть несколько элементарных хитростей, с помощью которых можно сделать работу данного устройства более эффективной и экономичной:

• Снизу можно разместить еще один теплообменник, функционирование которого будет базироваться на использование солнечных коллекторов. Этот вариант подойдет для пользователей, которые предпочитают экологически чистую энергию;
• Если система отопления обладает несколькими контурами работы, то лучше всего разделить бочку внутри на несколько секций. Это позволит в дальнейшем сохранять температуру на весьма приемлемом уровне в течение максимально долгого времени;
• Если позволяют финансовые средства, то в качестве утеплителя можно взять пенополиуретан. Этот материал стоит намного дороже, однако он удерживает тепло значительно лучше. Вода будет сохранять температуру в течение очень долгого времени;
• Можно установить сразу несколько патрубков, которые позволят сделать систему отопления более сложной, оборудовать ее сразу несколькими контурами;
• Разрешается установить дополнительный теплообменник вместе с основным. Вода, разогревающаяся в нем, будет использоваться для разного рода бытовых нужд – это достаточно удобно.

Как подключить

На начальном этапе следует установить котел согласно схеме. На трубу, которая будет идти к накопителю, нужно будет поставить специальную группу безопасности и трехходовой клапан, чтобы не допустить возникновения конденсата. В дальнейшем к системе следует подключить теплоаккумулятор, а к трубе, выходящей из него, нужно будет присоединить трехходовой смесительный кран.

Теплоаккумулятор не обойдется без установки циркуляционного насоса, который должен быть оснащен релейным термостатом с погружной гильзой. Также следует устанавливать два обратных клапана.

Блиц-советы

• Теплоаккумуляторы на сегодняшний день набирают все большую и большую популярность во многом благодаря таким своим характеристикам, как эффективность и экономность.
• Загружать топливо в котел, подключенный к системе отопления с интегрированным теплоаккумулятором, можно раз в сутки, а если конструкция будет более совершенной, то топливо придется добавлять один раз в несколько дней.
• Первый запуск котла следует проводить в присутствии соответствующих специалистов. Они должны будут проконтролировать, насколько правильно работает вся система, есть ли циркуляция воды в отоплении, нет ли протечек, достаточно ли хорошо утеплен тепловой аккумулятор и так далее.
• Теплоаккумулятор может прекрасно сочетаться с котлами, работающими на газе или на электричестве.

Твердотопливные котлы используются при отоплении дома, поскольку они хороши в качестве альтернативы газовым, когда нет газопровода. Но эффективность твердотопливной системы отопления невелика. Положение можно исправить, смонтировав теплоаккумулятор для котла.

Что такое теплоаккумулятор?

О том, как смонтировать теплоаккумулятор, мы и расскажем в следующих строках. Однако поначалу давайте разберёмся, что представляет собой описываемый агрегат, предназначенный для твердотопливного котла. Всё просто: это ёмкость, сберегающая тепловую энергию котла за счёт сбора определённого количества теплоносителя. Установка такого элемента системы решает сразу несколько задач:

• повышает эффективность отопления — при полной остановке котельного оборудования эта ёмкость пополняет контур обогрева новыми дозами горячей воды,
• помогает сэкономить твёрдое топливо — за счёт наличия в системе теплоаккумулятора котёл можно не топить ночью,
• продлевает жизнь всей системы,
• предотвращает перегрев отопительного контура, принимая излишки тепла на себя,
• допускает возможность объединения внутри себя альтернативных источников энергии, таких, как тэны от солнечных батарей.

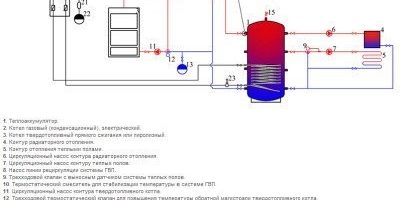

  Схема с теплоаккумулятором

По сути, устройство описываемой ёмкости несложное, при желании легко изготовить теплоаккумулятор исключительно своими руками. Его конструкция, собственно, включает такие элементы:

• сама ёмкость,
• утеплитель всего корпуса,
• входной патрубок-ввод,
• выходной патрубок-вывод,
• внутренние змеевики.

Последний элемент — змеевик — имеется, в основном, у покупных тепловых аккумуляторов, изготавливаемых на производстве. То есть, у такого оборудования теплоноситель курсирует по многочисленным трубчатым змеевикам внутри сухой ёмкости. А теплоаккумулятор, который легко сделать своими руками — это просто пустотелый бак без змеевиков. Именно внутри этой ёмкости и хранится собранный теплоноситель. Из данных строк ясно, что существует два вида описываемых агрегатов:

• ёмкость со змеевиками внутри, предназначенными для сбережения теплового агента,
• простейший теплоаккумулятор в виде бочки для сбережения теплоносителя.

Теперь должен быть понятен принцип работы аккумулирующего агрегата для твердотопливного котла. При работе оборудования на жёстком горючем теплоаккумулятор пополняется горячей водой. При отключении котла, эта вода подпитывает систему отопления.

Также легко выявить преимущества и недостатки двух указанных нами видов сберегающих устройств. Если тепловой аккумулятор выполнен со змеевиками, то

• увеличивается период сохранности тепла,
• увеличивается общая эффективность системы,
• однако, такой агрегат невозможно сделать в домашних условиях.

Если же тепловой аккумулятор выполнен без змеевиков, по принципу хранения теплоносителя в бочке, то

• он очень легко изготавливается своими руками, достаточно иметь минимум средств и подходящую ёмкость,
• но у него небольшой КПД.

Далее рассмотрим, как сделать такой теплоаккумулятор для твердотопливного котла из простого металлического цилиндра.

Как сделать теплоаккумулятор для твердотопливного котла из бочки

Предварительно необходимо рассчитать объем требуемой ёмкости и сделать чертёж. На чертеже нужно изобразить стандартную бочку, в которую входит два трубопровода. Один из них транспортирует теплоноситель от теплообменника котла, а второй переправляет горячую воду к радиаторам отопления. Остаётся лишь посчитать габариты бочки, точнее, её объём. Зная объём, легко определить диаметр и высоту по справочным данным.

Если вам необходимо вычислить объём ёмкости, зная высоту и один из следующих параметров: радиус, диаметр или площадь основания, то удобнее всего воспользоваться калькулятором, производящим расчёт в режиме онлайн. Найти его можно здесь: https://calcsoft.ru/obyom-cilindra

Начнём расчёт. Предположим, наш тепловой генератор на твёрдом топливе полностью бездействует ночью на протяжении 4 часов (после остывания), а площадь нашего небольшого дачного дома 30 кв. м. Следовательно, бочка должна отдавать в час примерно одну десятую площади — 3 кВт. Итого, 12 кВт за ночь. При этом разницу температур бочки и отопления примем максимум 40 градусов (скажем, если в ёмкости вода нагрета до 90, то в радиаторах — хотя бы до 50).

Согласно школьному курсу физики, m=Q/Ct, где

• Q — вся тепловая энергия, у нас это 12 кВт,
• С — удельная теплоёмкость агента, то есть воды, равная 0,0012 кВт/кг х гр. Цельсия,
• t — разница температур.

Получаем по этой формуле: m = 12/0,0012х40 = 250 кг. Таким образом, можно принять объем воды равный 250 литров. Выходит, в качестве теплоаккумулятора для твердотопливного котла при заданных условиях нам подойдёт металлическая бочка на 250 литров. Примерные размеры такой бочки — 600х900 мм. То есть диаметр равен 0,6 м., а высота (длина) — 0,9 м.

Что нужно взять

Для процесса изготовления нашего теплоаккумулятора необходимо заготовить следующие материалы и инструменты.

• Обычная металлическая бочка, её можно купить в магазине,
• сварочный аппарат с маской и электродами,
• электроинструмент типа «болгарки» и диски шлифовальные и отрезные, дрель и свёрла, коронка по металлу.
• два стандартных стальных патрубка для отопления, каждый с резьбой на конце, обычно на 3/4 дюйма,
• минвата.

Начать процедуру лучше при участии помощника. Кроме того, должен быть уже готов чертёж.

Чертёж теплоаккумулятора

Пошаговое изготовление своими руками

1. Предварительно бочку тщательно зачищают изнутри. Это нужно для исключения постоянного загрязнения теплоносителя ржавчиной и окалиной. Зачистку можно сделать с помощью болгарки и шлифовальных кругов.

   Зачищенные изнутри бочки

2. Далее, необходимо просверлить два отверстия — входное и выходное, под диаметр патрубков подачи. Для этого сначала применяют дрель со сверлом по металлу, а затем лучше использовать коронку.
3. Далее, внутрь полученных отверстий тщательно вваривают патрубки для входа и выхода теплоносителя, то есть, прогретой воды. На этих патрубках должна быть нарезана резьба на концах, которые не приваривают. Позже посредством этой резьбы будут прикручиваться шаровые краны для врезки в общую систему отопления.
4. После этого очень добросовестно приваривают верхнюю крышку. Все сварные швы должны получиться герметичными во избежание протечек.
5. Наконец, утепляют теплоаккумулятор снаружи минватой, для этого оборачивают бочку пластами минваты, после чего тщательно стягивают эти пласты, обернувшие бочку, кольцами из металлической крепёжной ленты.
6. Нам остаётся вмонтировать узел в систему посредством шаровых кранов. Теплоаккумулятор должен располагаться сразу после котла, причём по уровню — выше радиаторов, чтобы тепловой агент хорошо их пополнял из нашей ёмкости.

Это важно знать! Нельзя использовать пластиковую бочку. Она не способна выдержать рабочую температуру теплового агента, достигающую 90 градусов Цельсия. Стенки такой бочки во время работы в системе просто начнут плавиться. Исключение могут составить пластиковые ёмкости, на которых указана производителем максимальная температура содержимого выше 90 градусов. Но в этом случае ещё нужно решить, как приделать патрубки.

Ещё несколько замечаний

Вот мы и сделали простой теплоаккумулятор для небольшой системы отопления. Как итог — ещё несколько важных замечаний. Для нашего примера необходимый объём бочки получился 250 литров. Однако когда дом большой, может понадобиться накопитель гораздо большего размера. В таком случае лучше будет сварить кубический короб. К тому же, его легче утеплить специальными материалами.

Некоторые умельцы используют для такого варианта стандартный, так называемый европейский, куб объёмом 1000 литров. Он продаётся во многих магазинах. Но здесь нужно помнить, что он пластиковый. Как правило, максимальная температура воды, которую выдерживает «еврокуб», равна 70 градусам по Цельсию, если в маркировке не указано иное. Так что использовать данную ёмкость в системе отопления просто опасно.

И ещё об утеплителе. Пенопласт — это идеальный вариант для кубического короба из металла. Дело в том, что данный утеплитель легко клеить к стенкам. Минвата больше подойдёт для обычной бочки, но нужно будет придумывать, как её закреплять, ведь описанный нами метод с металлическими кольцами не обязателен к применению.

Видео: полезная информация об агрегате

Итак, мы описали простой способ создания аккумулирующей ёмкости для отопления. В процессе самостоятельного изготовления такого агрегата возможны самостоятельные коррективы в описанной технологии.

Используемые источники:

• https://avtonomnoeteplo.ru/vodonagrevateli/759-teploakkumulyator-dlya-kotla-otopleniya-svoimi-rukami.html
• http://teplodom1.ru/otoplraznoe/1541-kak-sdelat-teploakkumuljator-bufernuju-emkost-svoimi-rukami-stoit-li-jetim-zanimatsja.html
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/teploakkumulyator-svoimi-rukami.html
• https://housetronic.ru/otoplenie/element/teploakkumuliator.html
• https://aqua-rmnt.com/otoplenie/samodelnyj-teploakkumulyator.html
