Как сделать шнек для бура своими руками

Дата: 06-07-2015
Просмотров: 668

<index>

Большая часть населения имеет собственный участок или дачу за пределами города. Владельцам таких домов хорошо известно, как часто нужен бур, ведь работать одними лопатами гораздо труднее. На это уходит немало времени и физических усилий.

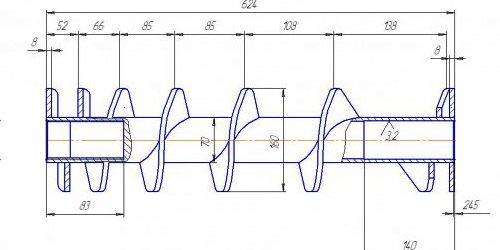

Чертеж бурового шнека.

При помощи бура можно в экстренные сроки вырыть углубление под размещение опорных стоек или ландшафтных декораций. Такое приспособление бывает крайне полезным при посадке деревьев. Бурильное устройство позволяет вырыть скважину, которая будет применяться в качестве источника пресной воды.

Буровой инструмент есть во всех строительных магазинах, его можно купить по цене 1500-2000 р. Но готовый бур недостаточно прочен и долговечен. Практика показывает, что ручки устройства частенько ломаются, их приходится заново приваривать. Режущие элементы такого бура имеют низкое качество, они не рассчитаны на повышенные нагрузки.

Из-за многочисленных недостатков многие пытаются найти достойную альтернативу или изготовить садовый бур своими руками. Чтобы иметь представление о методе сборки шнекового бура, для начала необходимо рассмотреть процесс изготовления простейшего приспособления.

Изготовление

Рисунок 1. Схема разделения диска бура.

Чтобы изготовить буровой инструмент, потребуются следующие материалы, инструменты и оборудование:

сварочная установка с набором электродов;
машинка для шлифования с отрезным диском (болгарка);
металлическая труба диаметром 2 см и длиной 150 см для создания несущего стержня;
металлическая труба диаметром 2,5 см и длиной 50 см для создания рукоятки;
металлическая пластина размером 0,5×5×20 см для создания буровой головки;
износившийся диск от болгарки, который применялся для каменной резки.

Изготовление бура своими руками потребует соблюдения необходимого порядка выполнения всех работ. Необходимо подойти к этому процессу ответственно и подыскать человека, имеющего опыт обращения со сварочной установкой.

В первую очередь нужно вырезать из металлической пластины небольшой кусок размером 0,5×2×10 см и приварить его к краям отверстия 150 см металлической трубы. Чтобы сварное соединение имело более высокую прочность, рекомендуется сплющить тот конец трубы, к которому приваривается будущая буровая головка.

Рисунок 2. Шнековый бур. Шнековый бур за один рабочий цикл способен забрать больше грунта, чем простой садовый бур, что значительно ускоряет копку ямы.

Теперь необходимо аккуратно обточить приваренную пластину при помощи болгарки, придав ей заостренный конусообразный вид. Буровая головка готова.

Приступайте к вырезанию режущих деталей размером 0,5×3×8 см. Они предназначаются для разрыхления поверхностного грунта в начале бурильных работ, поэтому их нужно приваривать чуть выше буровой головки. После этого необходимо вырезать опоры подходящего размера для крепления ножей. Их нужно закрепить под небольшим наклоном (примерно 15°) таким образом, чтобы при вращении в выбранную сторону бур мог погружаться в прорываемое углубление.

Диск для каменной резки необходимо поделить на 2 одинаковые половинки, затем просверлить в них отверстия для прикрепления к опорным элементам на стержне. Закрепленные половинки по отношению друг к другу образуют 30° угол, как это показано на рис.1.

После того как вы надежно прикрепите части диска, их необходимо заострить с той стороны, которая располагается ближе к поверхности земли. По завершении затачивания нужно надежно приварить 0,5 м трубу перпендикулярно 1,5 м трубе, она будет выступать в роли рукоятки. Готовый бур должен выглядеть так, как это отображено на рис.2.

Дисковые ножи рекомендуется закреплять при помощи стальных болтов, шайб и гаек. Убедитесь в том, что их резьба направлена кверху. Это поможет упростить процесс бурения, поскольку метизы не будут препятствовать выкапыванию углубления. Выпирающая резьба может быть скрыта под кембриками из поливинилхлоридной трубки. Это обеспечит креплению дополнительную защиту от липнущего грунта.

Рисунок 3. Схема шнекового бура.

Чтобы упростить задачу измерения вырытого углубления, можно сделать на стержне бурового инструмента небольшие насечки с шагом в 10-15 см и перекрасить их в более броский цвет.

Изготовив садовый бур своими руками по данной технологии, вы сможете бурить углубления вплоть до 1,5 м глубины различного диаметра. Ширина скважины зависит от диаметра режущих элементов. Процедура бурения занимает около 5-10 минут.

Чтобы защитить руки от трения в процессе работы, рекомендуется надеть на рукоятку обрезки резинового шланга.

Опоры крепления режущих элементов можно изготовить из пластин ненужной автомобильной рессоры, а сами ножи можно вырезать из старых кругов циркулярной пилы. При этом нет необходимости в затачивании ножевых кромок.

Вернуться к оглавлению

Конструкция скважины. Особенности установки кессона на скважину. Грунтовые воды в строительстве. Подробнее>>

Принадлежности для монтажа

Чертеж шнекового кольца.

Разобравшись с простейшим буровым устройством, можно приступать к изготовлению шнекового бура своими руками. Конструкция состоит из таких элементов, как стержень, рукоятка и шнек. Чтобы изготовить такое приспособление, потребуются следующие инструменты и принадлежности:

сварочная установка (все крепления выполняются с ее помощью);
токарный станок для изготовления определенных элементов;
наждачный диск для обтачивания режущих элементов;
высокопрочный стальной лист для создания шнеков;
отрезок трубы;
металлический штырь диаметром 1,6 см.

Вернуться к оглавлению

Самостоятельные действия

В первую очередь нужно нарезать стальной лист на круги нужного размера.

Величина режущих элементов определяется исходя из ширины предполагаемого углубления: ножи должны быть на 0,5-1 см больше в диаметре.

Центральная часть стальных кругов просверливается таким образом, чтобы проем был чуть больше основного стержня (примерно на 1 мм). На токарном станке обтачиваются втулки из стали, при помощи которых будут крепиться буровые ножи. Во втулках делается резьба для закрепления болтами.

При помощи болгарки на стальных кусках потребуется сделать радиальный надрез, а затем развести образовавшиеся концы в противоположные стороны, чтобы между ними возник угол не менее 50°. Режущий элемент должен выглядеть примерно так, как отображено на рис.3.

В 10 см от наконечника стержня необходимо сделать 3 мм спиральные срезы при помощи наждачного диска. К ним будут приварены опоры для закрепления буровых ножей. Наконечник стержня нужно сплющить и обточить. Рекомендуется приварить к нему сверло подходящего размера, чтобы бур проще погружался в твердые грунтовые слои. К другому концу бура, как и в предыдущем случае, приваривается рукоятка. Чтобы защитить самодельный бур от ржавчины, лучше всего покрыть его антикоррозийной краской.

Изготовив бур своими руками, вы станете обладателем полезного инструмента, который найдет свое применение в различных сферах деятельности, будь то садовые работы или строительные мероприятия. С его помощью можно за короткий срок пробурить углубление нужного диаметра для размещения столбов. Результат 10 минутной работы бурильным устройством равняется 3-4 часам копания при помощи лопаты.

Если на даче необходимо обустроить систему водоснабжения, ручной бур поможет пробурить неглубокую скважину, из которой можно добывать питьевую воду в достаточном количестве. Для этого только потребуется немного удлинить стержень посредством подсоединения съемных частей рукоятки, которые будут закрепляться болтами или шплинтами.

</index>

Статьи по теме

Для осуществления механического бурения скважин на воду используются специальные приспособления. Но многие умельцы стараются сделать шнеки своими руками. Чертеж и подробная инструкция по изготовлению помогут смонтировать механизм, который будет не хуже заводского. Главное, подготовить материал и инструмент.

Содержание

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

сталь листовая;
автомобильные рессоры;
напильник;
специальные тиски для фиксации заготовок;
молоток;
картон и маркер;
болгарка и диски для нее;
крепежные элементы; рулетка;
трубы разной длины.

Кроме этого, понадобится сварочный аппарат и защитные очки, чтобы снизить риск попадания искр в глаза при работе.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

вначале сделать проект, а затем — шаблон на плотном картоне;
взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

компактный размер;
высокая производительность;
длительный эксплуатационный срок;
удобный в работе;
быстрое углубление и подъем земли.

Но все эти характеристики можно получить только в том случае, если строго следовать инструкции при монтаже. Некоторые самодельные устройства сможет смонтировать даже новичок.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

В таком случае бурильная конструкция будет делать более продолжительные ходы, а значит, работать инструментом будет проще и быстрее. На этом шнек готов.

Сложный вариант

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.
Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.
По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

Несколько советов

Некоторые рекомендации помогут сделать качественное бурильное приспособление. При работе стоит учитывать следующее:

Необходимо правильно рассчитывать диаметр шнека. Дело в том, что во время работы отверстие будет слегка отличаться от размера режущей детали. Например, 200 мл элемент обеспечит лунку в 240−250 мл.
Можно заменить диски для болгарки обычной листовой сталью, толщина которой будет около 2 мм. Но ее придется дополнительно гнуть и затачивать, чтобы придать идеальную форму.
Во время работы с диском необходимо соблюдать меры безопасности. Его следует тщательно и надежно закрепить в специальные тиски, а резать исключительно в защитных очках.
Чтобы произвести расчет пера шнека, можно воспользоваться специальной программой «Компас-3 D». Она сделает все необходимое, достаточно внести исходные данные и дождаться готового чертежа. Все это позволит значительно сохранить время.

Чтобы продлить эксплуатационный срок самодельного шнека, нужно чистить его после каждой работы. Устранять землю с металлических деталей, при необходимости править лезвия и подтачивать их. Кроме этого, для хранения выбирать помещения с пониженной влажностью.

Совершенно точно хозяин земельного участка хотя бы однажды сталкивался с необходимостью копания ям для столбов и различных опор для оформления внешнего вида участка. Бывает так, что требуется проделать узкую лунку в не совсем удобном месте. Простой лопатой будет сложно справиться, и придется брать у знакомых в пользование ручной бур под столбы или даже вызывать специалиста, который ловко управляется с инструментом.

Содержание

Конструкция ручного бура

Садовый бур является очень полезным приспособлением для любого дачника. Он очень компактный, удобный и простой в использовании. Как правило, изготавливают его из твердого металла. Он без усилий раскалывает на части мелкие камни и корневища растений.

С помощью такого приспособления с легкостью можно выкопать яму, вращая его вокруг своей оси как штопор.

Главным назначением бура является рытье лунок для столбов. Небольшие скважины делает режущая часть приспособления, которая может быть разнообразной формы:

Двухлопастной;
В виде полудисков;
Винтообразной;
Шнекообразной;
Многоярусной;
Цельной или съемной.

Есть модели, которые начинаются с небольших лопастей, и их верхняя часть постепенно увеличена до больших размеров. Заводской бур является функциональным и эффективным не во всех ситуациях, потому что инструмент попросту не сможет внедриться в почву на нужную глубину, или его насадки будут не того диаметра, который требуется.

Хотя стоимость заводского бура для столбов относительно демократична, вполне можно сделать полезный инструмент самостоятельно, и при этом он будет отвечать всем необходимым требованиям. Технология изготовления бура своими руками очень проста, и стоимость его будет гораздо дешевле заводского. Нужно всего лишь определиться с параметрами изделия.

Разберем несколько различных конструкций, которые отвечают за эффективность и функциональность бура:

Разрыхлитель. Данная деталь состоит из пары плоскостей либо же шнека. Шнек похож на спираль, нож находится на штанге.
Почвоприемник. В этой детали собирается грунт, и она значительно облегчает бурение лунок, имеющих размер до 35 см.
Плуг-формировщик. Он располагается в нижней зоне. Эта конструкция позволяет усиливать столбчатый фундамент, что очень важно при строительстве массивных сооружений.
Шнек крепится к ручке болтовым соединением. Длина готового к работе и полностью собранного изделия составляет около метра, что позволяет без труда делать ямки до 70 см глубиной. Если лунка должна быть большей глубины, то конструкцию вполне можно нарастить при помощи трубки (500 мм). Этот элемент представляет собой деталь с гайкой и болтом, которые находятся на торцах труб.

Материалы и инструменты

Для того чтобы сделать ручной бур для столбов, как правило, не нужно особых усилий. Но мастеру нужны материалы и комплектующие для создания изделия.

Список необходимых деталей:

Гайка и болт М20;
Диски диаметром 100−150 мм — 2 штуки;
Сверло с наконечником (20 мм в диаметре);
Отрезки металлической трубы: два по 500 мм и один 400 мм. Толщина стенки должна быть 3,5 мм, наружный диаметр — 40 мм.

Толщина стенки металлической трубы должна быть именно такой для того, чтобы готовое изделие было прочным и могло работать с любым, даже довольно твердым грунтом. Диски можно взять из пилы-циркулярки или сделать их своими руками. Для самодельных дисков понадобятся листы металла толщиной как минимум 3 мм.

Из инструментов при создании изделия понадобится:

болгарка;
молоток;
сварочный аппарат;
дрель;
сверла по металлу;
точилка для лезвий.

Если в наличии нет наконечника со сверлом, то можно заменять его сверлом с хвостовиком в виде конуса. Его диаметр должен быть соответствующим шнеку. Для того чтобы избежать травматизма, рекомендуется использовать мягкие ручки от велосипеда.

Пошаговое изготовление бура

На металлическом листе рисуем окружность, отмечая центр. Это будет лезвие. Далее, эту окружность нужно вырезать при помощи болгарки, а затем нанести линию разреза, которая проходит по линии диаметра. Затем наносим линию выреза, которая должна соответствовать окружности воротка. Получившийся диск нужно разделить на две части и прорезать отверстия для воротков.

На конце трубы, которая и будет выступать в роли воротка, болгаркой прорезаем четыре продольных линии, 3−4 см в длину. После этого из них нужно сформировать остриё при помощи молотка, при этом нужно собрать надпилы у самого центра трубы. Полученное остриё нужно обработать сваркой и сделать так, чтобы вороток в процессе работы не забивался почвой.

Следующим этапом будет соединение воротка с диском при помощи сварки. Это делается на расстоянии между ними в 5 см и под углом к плоскости вращения в 20 градусов.

Далее приступаем к трубе-удлинителю, которая должна быть оснащена рукояткой. Эту деталь нужно приварить буквой «Т» и обязательно приварить к ней усилители в виде «косынки». Заготовка продевается в вороток, и сквозь них проделывается отверстие, чтобы можно было скрепить детали шпилькой. Таких отверстий нужно сделать несколько штук для того, чтобы иметь возможность регулировать длину изделия.

Работа заканчивается затачиванием лезвий. Кромку фрезы нужно обработать таким образом, чтобы при вращении остриё лезвия было направлено вниз.

Защитное покрытие

Во избежание возникновения ржавчины на деталях самодельного бура для столбов нужно тщательно прочистить их наждачной бумагой и обработать грунтовкой и фосфатирующим раствором. После такой обработки готовое изделие можно красить.

При эксплуатации устройства нужно после каждого применения разбирать его и чистить все соединения от пыли и грязи, а также покрывать их специальной смазкой, отталкивающей воду. Не стоит упускать этот момент, так как правильный уход за инструментом станет хорошей профилактикой заклинивания болтов и позволит ему работать бесперебойно очень долгое время.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Ручной бур для земли часто требуется при обустройстве участка или постройке дачи. Инструмент просто незаменим при необходимости пробурить отверстия под столбы забора, для беседки, установки арок или других сельскохозяйственных работ. Бур бывает ручным и автоматическим.

Создайте ручной бур сами

Разновидности буров

Для разных строительных работ используются различные виды буров. Каждый из них имеет особую конструкцию:

Шнековый бур. Его особенность заключается в удлинённой режущей части. Применяется для проделки ям под столбы. Так как конструкция более длинная, его можно намного реже вынимать, поэтому работа делается быстрее, если сравнивать с садовым буром.
Садовый. Как правило, это 2 лопасти, приваренные к противоположным сторонам трубы. Они размещены под разными углами. В основном бур используется для проделки лунок под посадку растений. Отсюда и специфическое название «садовый». Но применять его можно и при постройке беседок, установке столбов для забора и т.п.
Для свай ТИСЭ. Чем-то напоминает садовый, но дополнительно имеет лопатку, которая откидывается на дне ямы, для расширения.

Самые простые в изготовлении — садовые коловороты. Конструкция может иметь разновидности, в зависимости от почвы, с которой будут работать данным инструментом. Это и является плюсом самостоятельно сделанных инструментом. Его можно сделать под определённые нужды. Дело даже не в диаметре самых лопастей, а в том, что их можно сделать съёмными, на болтах и т.п.

В данном видео рассмотрим самодельный земляной бур:

Хотя цена самых простых буров в магазинах невелика, такие инструменты позиционируют себя как «универсальные». Для лёгкой почвы они будут полезны, но на более твёрдой — малоэффективны.

Самостоятельное производство

Даже без практики изготовления подобных конструкций сделать садовый и ручной бур для земли своими руками не составит никакого труда. Это самая простая, но в то же время эффективная модель.

Элементы садового бура:

Режущая часть. Как правило, это две лопасти в форме полукруга, которые заточены по краям. Фиксируется одна лопасть под углом 20-30 градусов. Вторая, с противоположной стороны, также имеет угол наклона 20-30 градусов, но в другую сторону. Для удобства использования режущие части можно не приваривать к трубе, а крепить на болтах. Также конструкция будет разбираться. При желании можно сделать несколько пар лопастей с разными диаметрами.
Стержень (труба). Она может быть как круглой, так и профилированной. В качестве альтернативы можно использовать лом, но он тяжёлый, и работать им сложновато. Длину стержня необходимо делать на 40-50 см больше, чем требуемая глубина ямы. Если при этом длина трубы получается более, чем полтора метра, то удобнее будет сделать разборную конструкцию. Сделать это можно из двух частей трубы. Одна часть должна быть немного меньшего диаметра, чем вторая. Напоминать конструкция будет рыболовный спиннинг (телескопическое соединение).
Ручка. Для этого элемента зачастую приваривают поперечную трубу сверху конструкции. Длина такой ручки — от 40 до 60 см.
Наконечник-сверло. Находится на трубе и является продолжением конструкции под лопастями. Отвечает за центрирование бура на начальных этапах — первая разрыхляет землю, чем облегчает процесс работы.

Это базовая комплектация ручного земляного бура. К нему можно приделывать различные гаджеты.

Необходимые материалы

В качестве основы конструкции выступает труба. Диаметр не должен превышать 5 см. Если использовать профилированную трубу, то её сечение должно быть 20х20 или 30х30 см.

Ножи-лопасти можно делать из различных материалов, используя:

листы стали 4 мм;
отрезной диск из пилы нужного диаметра.

Последний вариант — более удобный и практичный для производства, так как режущая часть уже готова. Диск необходимо разрезать посередине и прикрепить к трубе. Боковые части также лучше заточить. Так, диск лучше будет резать землю при бурении.

Наконечник можно делать разной формы. Можно просто заточить металлический стержень и прикрепить к трубе или из полосы стали сделать наконечник в виде копья. А можно скомбинировать оба варианта.

Крепление лопастей

Для начала нужно определиться с типом крепления лопастей — съёмные или заваренные «намертво». Если бур будет разборный, то с двух сторон трубы снизу привариваются небольшие полочки из металла. В них необходимо просверлить по 2-3 отверстия для болтов. Они должны привариться к трубе под наклоном в 20-30 градусов, каждая в свою сторону, так же, как режущие лопасти.

Помимо этого, отверстия, сделанные в полочках, нужно продублировать в лопастях. Их диаметр должен быть не менее 10 мм. В лопастях по центру придётся вырезать отверстия под трубу. Делать это нужно как при креплении болтами, так и при монолитном варианте. Если используется диск от пилы, то там уже есть такое отверстие. Его нужно только подкорректировать под диаметр стержня.

Использование листовой стали

Чтобы сделать бур своими руками с использованием листовой стали, достаточно вырезать шаблон из бумаги под лопасти, а по нему – металлический круг. В центре сверлится отверстие, в которое вставляется стержень. Скрепляются две части сваркой или болтами, в зависимости от выбранной конструкции.

Диаметр отверстия должен быть немного больше, чем диаметр трубы. Она может быть как круглая, так и квадратная, в случае использования профилированной. Спираль можно сделать двумя способами — прорезать круг от края до центра и разогнуть в разные стороны (один – вверх, а второй – вниз) или сделать бур из двух половинок.

В последнем случае металлический круг разрезается наполовину после проделывания отверстия и потом скрепляется со стержнем согласно выбранной модели конструкции. И в первом, и во втором варианте отгибать края необходимо под углом в 20-30 градусов. Чем меньше угол, тем легче будет проходить процесс работы. Зато при большом угле наклона процесс бурения проходит намного быстрее.

На твёрдых грунтах лопасти могут деформироваться под большой нагрузкой. Поэтому для укрепления инструмента приваривают опоры из толстой стали. Гнутся лопасти из-за того, что сталь незакалённая. Найти лист закалённой стали сложновато, но даже если будет такой материал, то согнуть его под нужным углом вряд ли получится.

Используйте старое лезвие от пилы для создания бура

Конструкция из диска от пилы

Использование старого диска от пилы для изготовления простого ручного бура для земляных работ – практически идеальный вариант. Он сделан из закалённой стали, а она прочная, острая и упругая. Но разогнуть закалённую сталь невозможно, так как при малейшей деформации может треснуть. В этом случае диск разрезается пополам и прикрепляется к стержню под нужным углом с помощью сварки или болтов. Если использовать болты для крепления, то необходимо предварительно приварить полочки для крепления частей диска от пилы.

Такие конструкции характеризуются большой производительностью и прочностью. Для того чтобы бур был ещё более острым, затачивают и края (отрезанную сторону). Полукруглые стороны уже имеют хорошую заточку, которая со временем становится острее и эффективнее при работе.

Модификации садовых буров

Для более твёрдых грунтов садовый бур бесполезен. Поэтому можно модифицировать конструкцию. Для этого необходимо установить на стержень несколько рядов режущих частей. Сразу после наконечника устанавливается лезвие самого маленького диаметра. Отступив несколько сантиметров в сторону, монтируются лопасти большего размера. Таких рядов может быть не более 4. Диаметр самой большой лопасти не должен превышать 50 см, в противном случае работать очень тяжело.

Если нужно сделать своими руками бур для столбов, то это идеальный вариант. Конструкция очень лёгкая, и работать ею просто.

Если необходимо проделать ямку под столбы небольшого диаметра, то работа выглядит примерно так: сделать несколько витков буром, вытащить его и выбросить застрявшую между лопастями землю. Но если нужно делать глубокие ямы, то таким образом работа будет проходить долго и тяжело. Поэтому сверху конструкции приваривается ёмкость для сбора грунта. Если самостоятельно придумать модификации не получается, то можно использовать чертежи.

Шнековые конструкции

Работать шнековым буром намного сложнее, чем садовым. Связано это с большим количеством витков, которые оказывают серьёзное сопротивление. Но, как правило, шнеки используют вместе с электрическими приводами, и вручную сверлить не приходится. Зачастую ими проделывают скважины большой глубины и т.п.

Для того чтобы сделать шнековый бур, необходимо подготовить несколько дисков одинакового диаметра. Количество дисков отвечает количеству витков шнека. Также нужно сделать отверстия в дисках под стержень.

Диски прорезают от центра до края, делают из каждой части спираль, потянув один конец вверх, а второй – вниз. Каждую часть приваривают к трубе поочерёдно. А также необходимо сваривать круглые части между собой.

Бур для проделки свай

Классический вариант бура для ТИСЭ — это лопасти с ёмкостью для сбора земли. Также есть более широкий нож, который необходим для образования расширения снизу сваи. Использовать такой самодельный бур для личных целей не очень удобно, поскольку дополнительный складной нож сильно мешает.

В связи с этим подобные конструкции часто делают разборными, где складной нож можно демонтировать. А вообще, рекомендуется использовать для проделки сваи в личных целях обычный садовый бур, а для расширения сделать отдельный нож с ёмкостью для сбора земли. Работа намного проще в этом случае.

Для такой конструкции в качестве ножа используют обрезок с лопаты, а ёмкость для сбора земли можно сделать из банки из-под сельди. Нож закреплён на рычагах, и при опускании по свае он находится в крайнем верхнем положении, так как натянут с помощью троса. При достижении дна трос расслабляется, и нож падает на стенки сваи, начиная снимать землю и формировать расширение нужного размера.

В качестве альтернативы землесборник можно сделать также из старого пропанового баллона. Для того чтобы трение было меньшим, скважину постоянно обливают водой. Работать таким инструментом можно и на твёрдых грунтах.

Это интересно:бензобуры для земляных работ.

Альтернативные варианты коловоротов

В целях посадки растительности изготавливать сложную конструкцию, даже самый простой садовый бур, нет смысла. Для этого можно использовать модернизированную лопату. Необходимо подготовить лопату из высококачественной стали и разметить для дальнейшей модификации.

Снизу и по центру лопаты делается прорезь в 5-8 см. Каждый край отгибается в противоположную друг другу сторону. Бока лопаты также немного отгибаются, являясь логическим продолжением нижних лопастей.

Если грунт мягкий, то обычный коловорот будет неэффективным. Для этого используется механизм с удлинённой режущей частью. Напоминает он своеобразный стакан с продольными прорезями, в которых закреплены лезвия из закалённой стали.

Сделать ручной бур для земляных работ в целях личного использования несложно. Нужно лишь уметь пользоваться сваркой, дрелью и другими повседневными строительными инструментами многих дачников, а также немного понимать чертежи.

Как сделать шнек своими руками в домашних условиях?

Шнек используется на производстве (например, в аппарате для изготовления деталей их пластмассы), в качестве движителя винтового конвейера или для передвижения деталей и грузов. В бытовых условиях эта разновидность винта применяется для бурения скважин на дачных участках. Может ли человек сам изготовить шнек. Какие для этого нужны материалы и инструменты? Для этого рассмотрим, что представляет собой этот механизм.

Чертеж бурового шнека.

Общие сведения об устройстве и сферах применения

Шнек – одна из разновидностей винта, имеющая увеличенную площадь витка спирали. Это позволяет ему переносить различные материалы грузы при вращении. Механизм очень компактен и чрезвычайно эффективен, что вместе с его простотой делает устройство незаменимым во многих областях техники и производства.Можно использовать шнек и в качестве бура при бурении колодцев – его конструкция позволяет вместе с углублением скважины при вращении поднимать землю на поверхность. Можно сделать шнек своими руками и применить его для изготовления самодельного снегоочистительного устройства или для подъема воды из колодца.

Способ изготовления самодельного конвейера

Схема работы шнека: 1 – скважина; 2 – реборды; 3 – разбуренная порода; 4 – долото.

Вначале надо приобрести материал, из которого будет сделан винт. Для этого на строительном рынке покупают стальной лист. Еще понадобится сварочный аппарат и некоторые инструменты. Для привода механизма нужны электродвигатель и понижающий редуктор. Для начала надо определится с типом устройства, так как такой механизм может совершать 2 движения:

Если привод расположен в месте разгрузки, то нужен тянущий винт.
При установке пускового модуля на стороне загрузочной горловины устройство должно быть толкающим.

Лист должен иметь толщину 2-2,5 мм. Еще нужна стальная труба длиной, равной расстоянию, на которое должны перемещаться грузы (материалы или детали). Корпус устройства может иметь сечение в виде квадрата с зазором 4,5-5 мм.

Пошаговая инструкция для изготовления подобного винтового конвейера выглядит следующим образом:

Рисунок 1. Винтовой контейнер механизирует перенос груза из одного места в другое.

Изготавливают шаблон из картона для точной разметки шага навивки на трубе.
Из стального листа вырезают витки спирали и приваривают по отмеченным точкам к трубе.
Полученный винтовой толкатель вставляют в корпус, с входной стороны которого можно установить бункер для загрузки.
Винт установлен на подшипниках. Он должен легко вращаться и не давать биений. Если эти условия не выполняются, то шнек надо сбалансировать – это позволяет избавиться при работе от шума и вибрации.
При необходимости передвижения сыпучих материалов витки шнека должны быть сплошные. Шаг навивки в основной транспортной зоне должен быть больше, чем в области загрузочного бункера.
Для чистки винта надо предусмотреть инспекционные люки.
В конце устанавливают приводной механизм из электрического двигателя и понижающего редуктора, подсоединяют питающую сеть и проверяют работу всего конвейерного механизма.

Полученное устройство позволит механизировать перенос грузов из одного помещения в другое (рис. 1).

Самодельные буровые устройства

Рисунок 2. Вращаясь по спирали, буровой шнек врезается в землю и поднимает ее на поверхность.

Часто на дачном участке нужен бур при производстве строительных работ. Например, чтобы сделать ямки под столбики. Это устройство пригодится и для бурения скважины для колодца. Для этих целей можно – сделать шнек. В нижней его части установлены следующие детали:

несущая труба;
наконечник;
резак;
спиральная часть шнека.

Верхняя часть бура имеет рукоятку, которая может быть снята, что позволяет вставить между частями бура удлинитель для сверления глубоких скважин. Для создания устройства надо приобрести следующие детали:

несколько труб калибром от 20 мм до 50 мм и длиной 35-58 см;
отрезки пластин старых автомобильных рессор;
железный лист размерами 2,5х10 см, толщиной 1,8-2,2 мм.

Технология создания шнекового бура такова:

Схема самостоятельного бурения скважины.

Берут отрезок трубы нужной длины (он не должен иметь изгибов и деформаций) и на одном из его концов сверлят дрелью перпендикулярное отверстие калибром 8 мм. Это нужно для соединения верхней части с ручкой или удлинителем.
На нижнем конце трубы должен быть установлен наконечник – он задает направление движения грунта. Его надо вырезать из рессоры. Для этого болгаркой из нее вырезают квадрат.
В трубе делают пропил (продольный), равный по толщине детали наконечника.
Вставляют его острым концом внутрь трубы – получается что-то похожее на копье.
Сваривают детали электросваркой.
Из рессоры вырезают резак. Его длина равна половине (или чуть больше) диаметра создаваемого бура.
На нем пропиливают зубцы, которые вгрызаются в грунт и разрыхляют его. Затем вынимаемая земля попадает на спираль шнека.
Зубцы должны быть расположены под острым углом к основной поверхности резца.
Эту деталь приваривают электрической сваркой к трубе.
Из листа железа вырезают круг, равный по диаметру будущей спирали шнека.
В его центре делают отверстие для основной трубы.
Диск прикладывают к приваренному к трубе резцу и отмечают с помощью карандаша место их соприкосновения.
По полученной отметке разрезают диск болгаркой от края до центра.
Разрезанный круг укрепляют в тиски и при помощи молотка делают кусок спирали.
Полученный шнек насаживают на трубу устройства и приваривают.
Обрабатывают поверхность механизма при помощи металлической щетки и красят.
Переходят к созданию ручки и удлинителя. Первая имеет приваренную поперечную трубу для вращения и может быть выполнена в нескольких вариантах. В качестве удлинителя можно использовать любой подходящий по длине и калибру отрезок трубы.

Количество витков спирали можно увеличить, если в этом есть необходимость (рис. 2).

Как изготовить бур своими руками?

Дорогостоящие услуги по бурению скважин, ям под столбы забора или посадки саженцев, вынуждают владельцев садовых или приусадебных участков, проявлять смекалку и самостоятельно изготавливать бур своими руками для бурения земли.

В статье раскрываются способы изготовления самодельных буров.

Изготовляться они могут 4-х видов:

С использованием листового железа;
Диска циркулярной пилы;
Шнековых устройств сельскохозяйственных и дорожных машин;
Ложковый бур из труб среднего диаметра

Бур из листового железа своими руками

Для изготовления бура из листового железа необходимо, на листе железа с помощью циркуля нанести круг, диаметром равным планируемому буру.

В центре круга сверлится отверстие, диаметром на 1 – 2 сантиметра больше диаметра трубы, на которую планируется установить режущий элемент.

Вырезать круг из листа металла. Разрезать его до половины. Одну из сторон загнуть в отношении другой на градусов 30 – 40. Приварить изогнутый круг к трубе таким образом, чтобы нижний край изогнутого круга был направлен для закручивания в землю по часовой стрелке.

Бур из листового железа

Стороны бура затачиваются. К нижнему концу трубы приваривается сверло соответствующего диаметра. Приваривать следует сверло по металлу или по бетону, они прочнее сверл по дереву.

Если готовится бур для сверления ям под столбы или посадки саженцев, стержень его нет необходимости делать длинным, достаточно 1,5 метра. Верхний конец трубы расплющивается в тисках и к нему приваривается ручка, труба длиной 40 – 50 сантиметров.

Для бурения скважин, на верхнем конце трубы делают отверстие, такое же отверстие делается в наращиваемых трубах, для установки шплинта при их фиксации во время установки очередного колена. Трубы подбираются таким образом, чтобы они по диаметру входили друг в друга. То есть нужны два размера диаметра труб, один больше стержня, второй равный диаметру стержня.

Этот вид бура может применяться для бурения ям под столбы, саженцы, установки свайных и столбчатых фундаментов и бурения скважин.

Бур из дисков циркулярной пилы

Бур из дисков циркулярной пилы изготовляется следующим образом. Диск пилы разрезается пополам. При работе с диском нужно соблюдать меры предосторожности: он должен надежно закрепляться в тисках; резка его происходит в средствах защиты глаз и лица.

Разрезанные части диска привариваются к трубе под углом примерно 30 градусов, зубьями в сторону вращения бура на закручивание. Это даст возможность диску легче резать землю и срезать небольшие корни деревьев.

Чертёж — Бур из диска циркулярной пилы.

Бур из циркулярной пилы

Все остальные действия аналогичны выше описанным. Этот вид бура применяется для бурения земли в более твердых породах с частыми насаждениями деревьев и кустарников.

Бур из шнека своими руками

Для изготовления спирального бура нужно найти списанный шнек с сельскохозяйственной или дорожной машины.

От шнека отрезается крайняя, более узкая часть. К широкой его части приваривается стержень в виде металлической трубы. К другому, узкому концу шнека, приваривается сверло или винтообразно изогнутая пластина толщиной не менее 5 миллиметров. Конец пластины затачивается. Его оставляют прямолинейным.

В зависимости от предназначения к стержню приваривается ручка или он делается разборным для наращивания при бурении глубоких ям, под скважины или установке свайного фундамента.

Ложковый бур наиболее часто применяется для бурения скважин под воду. Процесс его изготовления следующий.

В трубе, диаметром 10 и длиной 50 сантиметров, делается продольный вырез на 2/3 ее длины. Целым, не разрезанным концом, труба приваривается к стержню, трубе меньшего диаметра. На нижнем конце трубы делают надрезы в виде зубьев пилы.

Одна сторона надреза, которая не участвует в срезе грунта, слегка сгибается внутрь трубы, вторая, режущая, затачивается. На противоположной от среза стороне трубы, вырезается окно, для облегчения удаления земли из трубы.

К торцу стержня приваривается гайка на 20. К концам труб для наращивания стержня привариваются; к одному концу болт на 20, ко второму гайка на 20. Трубы закручиваются по часовой стрелке, по направлению вращения бура при углублении в грунт.

Ложковый бур

Ложковый бур удобен тем, что диаметр просверливаемой ямы больше чем диаметр бура. Что дает возможность устанавливать обсадную трубу, которая предохраняет скважину от обрушения.

Изготовленные самостоятельно буры, являются хорошими помощниками в проведении различных строительных работ. Проявив определенную смекалку, можно самостоятельно изготовить электрические или бензиновые буры.

Самодельный ручной бур для бурения скважины: инструкция умельцев

Бур – устройство для создания скважин. Сегодня существует множество видов подобного инструмента, их можно приобрести в специализированных магазинах в огромном ассортименте. Но зачем покупать. если можно сделать бур своими руками .

Спиральный бур – отличный инструмент не только для создания скважин. Устройство применяется для строительства заборов, оград, установки свай, посадки деревьев и прочего. Это универсальный и полезный в хозяйстве инструмент, который всегда найдет применение в руках умелого мастера.

Чтобы собрать самодельный бур понадобится много инструмента

Самостоятельное изготовление спирального бура

При мысли о самодельном буре сразу представляется конструкция, где спираль приварена к стержню. Однако самостоятельно сделать этот ямобур своими руками сложно. Гораздо проще отдать предпочтение упрощенной конфигурации, которую вы сделали самостоятельно. Итак, как сделать самодельный бур для скважины?

Чтобы сделать ручной бур для скважины своими руками, выполните следующие действия:

Сначала делаем шнек для бура своими руками (точнее составные части). Возьмите болгарку и разделите диск на две части, так, чтобы получилось два полукруга;
Выполните заточку этих частей (от качества работ зависит дальнейшая эффективность инструмента);
Возьмите стержень и заострите на конце;
Затем выполните сварку. Оденьте специальную маску для работы со сваркой и приварите два полукруга к стержню. Первый из них расположите в 20 см от наконечника. Обе половины установите под наклоном в 20° к оси, а относительно друг друга – под углом 40°;
Выполните приваривание к стержню ручек, чтобы с оборудованием было удобно работать .

Если диск заточен хорошо, при работе инструмент начнет плавно врезаться в грунт, а при выворачивании стержня земля начнет подниматься наружу. При погружении длина штанги постепенно увеличивается. Когда инструмент поднимается, конструкция, наоборот, постепенно демонтируется. Штанги крепятся друг к другу на резьбовое или втулочное соединение. Для придания дополнительной устойчивости участки стыков закрепляются шплинтами.

Сделать спиральный самодельный бур для скважины можно и при помощи металлической полосы. Для этого возьмите полоску стали, нагрейте и закрутите в спираль. Делайте так, чтобы шаг составлял величину диаметра. Потом выполните закаливание металла и приваривание к нему стержня (правда, это задача не для бытовых условий). В результате у вас получится самодельный шнековый бур.

Сделать бур в домашних условиях можно из металлической спирали: возьмите лист стали, нагрейте и сверните спираль. Затем выполните закаливание и приваривание к стержню. Но в бытовой обстановке сделать это тоже не получится.

Улучшенный бур

Усовершенствуйте самодельный бур, чтобы он стал еще эффективнее. Как пример, возьмите стандартную спиральную конструкцию. Для этого между шагами спирали привариваются стальные пластины. Помимо основной режущей поверхности у инструмента появятся дополнительные элементы, которые упростят погружение в грунт. Это улучшит бурение верхнего слоя, в котором растут растения. Дополнительные режущие поверхности упростят подрезку корней. К тому же, грунт станет плотным, что предотвратит обвал стенок скважины.

Мощность самодельного бура зависит от глубины бурения

Особенности устройства бура ложкового типа

Вы можете сделать ручной бур своими руками, который называют ложковым. Он применяется для создания скважин в песчаных и других нежестких образованиях. По виду устройство – это цилиндр, на боку которого расположено продольное или спиралевидное отверстие. Это бур для горизонтального бурения. Почва, когда он в нее погружается, спрессовывается и пристает к цилиндрической поверхности. Если инструмент применяется на сыпучих грунтах, величина отверстия уменьшается.

Ложка выполняется из листовой стали, она формирует определенную фигуру в соответствии с необходимыми параметрами. Можно вместо металлического листа взять трубу с похожими габаритами.

Делая такой бур для бурения скважин своими руками. расположите кромки в нижней части и по вертикальной поверхности. Принцип работы конструкции таков, что с помощью кромок грунт проталкивается к цилиндру, а на его месте образуется скважина. Ручное горизонтальное бурение станет проще, если дополнить оборудование сверлом по металлу, расположив его у оси штанги.

Чтобы сделать ложковый бур, нам понадобится следующий инструмент:

болгарка;
аппарат для сварки;
цилиндр с сечением 70 см;
металлический стержень (из стали);
сверло по металлу (или металлическая пластина с острым концом) длиной 15 см.

Чтобы сделать бур своими руками. выполните следующие действия:

Возьмите цилиндр и вырежете на стенке (ближе к низу) продольное или спиралевидное отверстие.
Заострите нижнюю часть цилиндра;
Приварите к этому месту сверло;
Приварите к цилиндру-ложке стальной стержень. Ложку сместите относительно оси на 15 см.
С другого конца стержня приделайте ручки для удобства использования.

Ручной бур для земли готов.

Совет: Бур для скважины своими руками – это строительный инструмент, поэтому при его эксплуатации помните о мерах предосторожности. Используйте перчатки, тем более в ситуации, когда поворот инструмента выполняется своими руками, а не при помощи специальных приспособлений.

Для сборки такого аппарата понадобится сварочный аппарат

Плюсы и минусы ручного бурения

Ручное бурение дешевле. Средняя цена на бур для скважины равна 5 -6 тыс. рублей. А здесь вам нужно только сделать инструмент для скважины из подручных средств.
На участке, где производится создание скважин. нет необходимости в специальной технике.
Если на участке нет электроснабжения, скважина оборудуется ручным насосом – тогда вода становится доступна без электричества.
Так как водопровод залегает на небольшой глубине, колодец быстро прокачивается.
Для бурения скважины нет необходимости в специальных инструментах, а если потребуются, оборудование доступно в аренду.

Непросто найти специалиста, который обустроит водопровод и проведет водоснабжение. Работы придется выполнять самостоятельно.
Самодельные буры для скважин на воду роют на небольшую глубину, поэтому создавать водопроводную систему нужно внимательно.
Необходимость в постоянной очистке воды, иначе она со временем загрязнится и станет вредной для здоровья.

Сделать бур своими руками несложно, если приложить усердие.
