ВНИМАНИЕ! Устройство питается непосредственно от сети переменного тока 220 В и не имеет гальванической развязки. Велика вероятность поражения электрическим током! Монтаж следует проводить при полностью отсоединенном от сети устройстве. Соблюдайте правила электробезопасности и пожаробезопасности. Не собирайте устройство без знания основ электричества Самодельные обогревательные приборы — причина пожара номер 1. Не подпускайте к устройству детей! Используйте на свой страх и риск!
Приобрела я инфракрасную пленку, которую используют обычно для теплого пола. 700 р примерно за погонный метр в строительном магазине + причиндалы. Метра мне хватит обогреть мою небольшую комнату. Еще нужен сетевой провод и фольгированный изолон самый тонкий. Это для эффективности.
О достоинствах ИК пленки особо распинаться не буду, но вот два основных преимущества:
-Малое потребление электроэнергии относительно других обогревателей.
Важно рассчитать сечение провода. У меня пленка потребляет 180 Вт на метр, питается сразу от розетки без всяких преобразователей, то есть от 220 В. Грубо считаем ток I=P/U, I=180/220=0.82 А. В Сечения 0,75 мне хватит с запасом. Провод брала какой был под рукой. теперь надо изолировать неиспользуемые концы битумным скотчем. Отрезаем ножницами кусок немного шире медной ленты и заклеиваем вот так.
Теперь надо подсоединить провода непосредственно к пленке. Для этого нужны специальные для этих дел зажимы. Вот так это выглядит. Медная лента под защитным покрытием и просто припаять не получится.
Тк провод у меня тонкий, а зажим рассчитан на толстую проводку, я зачистила побольше и скрутила в четыре раза. Сначала сложила провод пополам, и еще раз пополам. Для лучшего контакта.
Пассатижами все обжимаем. Вы уж там обожмите как следует!
Разрезаем битумный скотч и делаем на каждом кусочке посередине на 2/3. Лучше наверно было бы заранее проделать в них дырку и пропихнуть провод для лучшей изоляции, но я поторопилась, да и скотча мне немного не хватило.
Вставляем вот так, но не торопимся заклеивать. Сначала проверим работоспособность и качество контакта, а то потом этот скотч хрен отлепишь.
Включаем в розетку. Через несколько секунд пленка уже немного теплая. Все ок. Продолжаем. Тк я объебалась поторопилась и немного не рассчитала размеры, и скотча мне по длине хватало впритык, пришлось задействовать дополнительно обычную изоленту, хуже не будет, контакта с водой мой обогреватель не предполагает. Изолируем..
Накладываем наш обогреватель на изолон. Проклеиваем по периметру обычным скотчем, вырезаем и все. Обогреватель готов!
К таким пленкам для контроля температуры в помещении еще полагаются специальные терморегуляторы, но меня жаба задушила и я буду пока использовать розетку с таймером, которая у меня уже есть. Пленка будет включатся и выключатся с интервалом 30 минут, а там посмотрим.
Пока что так. В дальнейшем планирую сделать люверсы по периметру и вешать вместо ковра на стену) Еще можно строительным степлером прибить это дело к куску фанеры и вещать как картину, но я не особо хочу такую дуру над изголовьем кровати. Мне нравится гибкий и легкий вариант.
272
Инфракрасные обогреватели еще недавно были диковинкой. Сейчас они переходят в разряд привычных приборов, которые используются повсеместно: дома, на даче, в производственных цехах и даже на открытых площадках. Дошло до того, что многие «Кулибины», замерзнув в гараже, из подручных средств мастерят инфракрасный обогреватель своими руками. Ниже мы и рассмотрим несколько способов изготовления ИК из подручных средств.
Как работает инфракрасный обогреватель
В отличие от других типов обогревателей, ИК не греет воздух в помещении. Он работает по принципу нашего светила: разогревает предметы, которые попадаются на пути движения инфракрасного излучения. А разогретые поверхности делятся теплом с окружающим воздухом.
Инфракрасный обогреватель состоит из двух основных элементов:
- нагревательного элемента-излучателя;
- отражателя (рефлектора).
Оба эти элемента собираются в термостойком корпусе.
Для изготовления рефлектора используется алюминий или полированная сталь. Задача отражателя – сформировать поток излучения и направить его в нужную зону.
В качестве нагревательного элемента (излучателя) используются лампы:
- галогенные;
- карбоновые и кварцевые.
Обогреватели с галогенными лампами стоят дешевле, чем с карбоновыми или кварцевыми. Но у них есть один недостаток, который не способствует использованию прибора в жилых помещениях: их работа сопровождается свечением лампы. Согласитесь, что такой обогреватель в спальне не поставишь, да и в детской тоже. Хотя, на балконах и лоджиях, если они не объединены с основным помещением, можно.
В отличие от галогенных, карбоновые и кварцевые лампы света не дают (но их цена выше). Собственно, это их единственное отличие от галогенных ламп. Некоторые продавцы утверждают, что карбон и кварц кроме обогрева помещения еще и оздоравливает жильцов. Не стоит воспринимать такие заявления всерьез: медики однозначно заявляют, что инфракрасный обогреватель никакого влияния на здоровье человека не оказывают.
Кроме излучателя и рефлектора, в конструкции нагревателя присутствуют датчик пожароопасности и термостаты. Первые автоматически отключают обогреватель при его перегреве или опрокидывании, вторые – служат для поддержания заданной температуры.
А вы знаете, что инфракрасное излучение также широко используется в системе «Теплый пол»? Про инфракрасный теплый пол на балконе и о том, как самостоятельно провести его монтаж, читайте на нашем сайте.
О преимуществах использования на окнах энергосберегающих пленок вы узнаете из этой статьи. Как их клеить правильно для достижения максимального эффекта.
Перед установкой обогревательных приборов на балкон, его обязательно нужно утеплить, иначе пользы не будет. Подробная информация про утепление балконов и лоджий есть на этой странице http://balkonsami.ru/uteplenie/stenyi/kak-pravilno-uteplit-balkon.html
Изготовление инфракрасного обогревателя своими руками
ИК обогреватель из старого рефлектора
Вам понадобится:
- рефлектор советского производства;
- нихромовая нить;
- стальной стержень;
- диэлектрик огнеупорный.
Совет: В качестве диэлектрика вы можете использовать тарелку любого диаметра, изготовленную из глазурованной керамики.
Ваши действия:
- тщательно очистите отражатель рефлектора от грязи и пыли;
- проверьте целостность сетевого шнура, вилки, соединения с клеммами для подключения спирали;
- измерьте длину спирали, навиваемой на керамический конус прибора;
- возьмите стальной стержень такой же длины и навейте на него нихромовую нить. Шаг навивки – 2 мм;
- по окончании навивки снимите спираль со стержня;
- уложите спираль в свободном состоянии ( ее витки не должны соприкасаться) на огнеупорный диэлектрик;
- к концам спирали подключите ток из сетевой розетки;
- разогретую спираль отключите и уложите в канавку керамического конуса обогревателя;
- подключите ее к клеммам питания.
Из стекла и фольги
Необходимые материалы:
- стекло: два куска одного размера;
- фольга алюминиевая;
- герметик;
- свеча парафиновая;
- сетевой провод с вилкой;
- клей эпоксидный;
- ватные палочки;
- чистая х/б салфетка;
- держатель для свечи.
Что делаем:
- удаляем с поверхности стекла пыль, грязь, жир, следы краски, если таковые имеются и т. д.;
- зажигаем свечку и плавно перемещаем над ее пламенем стеклянные пластины (поочередно и только с одной стороны). В результате этой операции на стекле должен образоваться равномерный слой копоти. Он в нагревателе будет служить проводником;
Совет: Если перед обработкой стекло охладить, слой копоти ляжет на его поверхность ровнее.
- при помощи ватных палочек формируем по периметру стекла прозрачную «рамочку» шириной примерно в пять миллиметров;
- из листа алюминиевой фольги вырезаем два прямоугольника. Их ширина должна равняться ширине токопроводящего слоя (той самой копоти, которую вы усердно осаживали на стекло в начале работы). Полоски фольги в нашем ИК будут выступать в роли электродов;
- стеклянную пластину размещаем закопченной стороной вверх и наносим на ее поверхность эпоксидный клей;
- на края пластины накладываем фольгу таким образом, чтобы их концы выходили за пределы стекла;
- полученную конструкцию осторожно накрываем второй стеклянной пластиной (закопченной стороной внутрь) и склеиваем «пирог», тщательно прижимая его слои друг другу;
- периметр конструкции герметизируем;
- замеряем сопротивление проводящего слоя;
- используя полученный результат, рассчитываем мощность нагревателя по формуле:
N = R x I2 , где
N – мощность (Вт);
R – сопротивление (Ом);
I — сила тока (А).
Если все сложилось удачно и мощность не превысила допустимую нормативами величину, можете подключать самодельный инфракрасный нагреватель к розетке. Если не угадали – разбирайте прибор и начинайте все заново.
На заметку: Для ориентировки имейте в виду, что сопротивление тем меньше, чем шире полоса сажи. Следовательно, температура нагрева стекла будет выше.
ИК на базе слоистого пластика
Вам потребуется:
- бумажный слоистый пластик площадью 1 кв. м – 2 заготовки;
- клей эпоксидный;
- графит;
- медная шина для изготовления клемм;
- дерево для изготовления рамки;
- сетевой шнур с вилкой.
Графит можно «добыть» из батареек, отслуживших свой срок.
Что надо сделать:
- смешиваем эпоксидный клей с графитом до получения густой массы ( таким образом готовится будущий проводник с большим сопротивлением);
- укладываем на рабочий стол пластиковую заготовку шероховатой стороной вверх;
- наносим на поверхность пластика эпоксидно-графитовую смесь зигзагообразными мазками;
- аналогично готовим вторую пластину;
- накладываем пластины друг на друга обработанными сторонами друг к другу, и склеиваем их;
- с противоположных сторон графитового проводника прикрепляем медные клеммы;
- по периметру конструкции сооружаем фиксирующую деревянную рамку;
- оставляем в покое изделия до полного высыхания графитово-эпоксидного слоя;
- измеряем сопротивление проводника и рассчитываем мощность (см. вариант 2).
Величина сопротивления проводника зависит от количества графита в массе. Если в результате тестирования выяснилось, что сопротивление проводника слишком низкое – приготовьте новый эпоксидно-графитовый состав, увеличив дозу графита. Соответственно высокое сопротивление можно снизить, уменьшив количество графитового порошка в проводнике.
После того, как вы добьетесь положительного результата, можете подсоединить сетевой шнур к клеммам и включить прибор в розетку. Можно усовершенствовать конструкцию, установив простенький терморегулятор.
Мы рассмотрели лишь малую толику способов изготовления инфракрасных обогревателей. На самом деле существует великое множество вариантов, ведь домашние мастера стремятся использовать разные вещи, отслужившие свое. Их разнообразие и определяет количество изобретений самодельных инфракрасных обогревателей.
Далее предлагаем вам посмотреть видео, в котором представлен еще один из интересных и простых в реализации вариантов создания инфракрасного обогревателя.
Скептики утверждают, что ИК лучи вредны для человека. При этом охотно нежатся на пляже, забывая о том, что Солнце — самый мощный излучатель этих лучей. Наша звезда греет Землю миллиарды лет, а природа существует. Но в скептицизме есть и доля правды. Все мы получали ожоги загорая на пляже, прикосновение к горячей сковороде, кипятку или любому сильно нагретому веществу неминуемо приведет к травме.
Чтобы избежать этого, естественного, риска разработан обогреватель из инфракрасной пленки, сделать который своими руками не представляет труда. Отличительной особенностью отопления ИК лучами является тот факт, что нагревается не воздух, а предметы. Таким образом потребитель начинает ощущать тепло практически моментально после включения этого обогревателя. В традиционных системах отопления нагреватели сначала должны поднять температуру самих себя, потом воздуха в помещении и только после этого мы начинаем согреваться.
Устройство
Обогреватель, сделанный для использования излучения, не имеет жидкого теплоносителя, который может протекать или замерзнуть, если зимой уехать на несколько дней и отключить систему. Отсутствуют котел, насос трубы и батареи. Все его составляющие.
- Нагревательный элемент — лампа, спираль или нить, которые вырабатывают тепловую энергию.
- Отражатель, распределяющий тепло по помещению.
- Провода.
- Терморегулятор, с помощью которого устанавливается уровень нагрева.
Изготовить простейший инфракрасный обогреватель своими руками может ребенок. Для этого достаточно поместить лист фольги за батарею отопления. Для изготовления электрических приборов такого типа существует масса схем. Могут быть использованы различные источники тепла — от спирали для электрической печки до склеенных листов пластика с графитной прослойкой. Широкий ассортимент отражателей, вплоть до фольги от шоколадок и приспособленный регулятор напряжения.
Инфракрасная пленка
Самым современным материалом для изготовления обогревателя своими руками является инфракрасная пленка. Состоит из трех слоев.
- Основа. Электротехнический полимер, имеющий высокие параметры огнеупорности.
- Средний, рабочий, слой — карбоновое нетканое полотно, которое является нагревательным элементом. Серебряные и медные контактные шины.
- Внешнее ламинирование выполнено из того же вещества, что и основа пленки.
Поскольку для установки не требуется специальной подготовки поверхности, а сам материал гибкий такой обогреватель из инфракрасной пленки своими руками несложно смонтировать на любом профиле и материале стены, пола или потолка.
Порядок выполнения работ
- При выборе схемы ИК отопления в качестве основной следует помнить, что общая площадь обогревателя составит порядка 70% площади помещения.
- В случае установки на потолок высота должна быть не менее 2,5 м.
- Нельзя проводить сборку схемы при минусовой температуре окружающей среды.
- Начертите границы участков, на которых будет собран нагреватель. Собирая инфракрасный обогреватель своими руками схема ограничений должна быть неукоснительно соблюдена. Деревянные и металлические элементы здания должны иметь дистанцию от пленки более 50 мм. Расстояние до электроприборов и кабелей посторонней проводки — не менее 20 см. Каждый участок должен иметь нагрузку, ограниченную до 10 А. Провода, которыми будут подключаться фрагменты пленки прокладываются на расстоянии 2,5 см от края участка.
- Рассчитайте места подключения деталей обогревателя, и закрепите провода. Каждый лист должен быть подключен к магистральной коммуникации параллельно, для этого используйте медный провод с площадью сечения 1,5 мм2.
- На этом этапе желательно пригласить профессионального электрика для консультации как сделать инфракрасный обогреватель своими руками не нарушив порядок подключения электричества. Соедините проводку подключения пленки с магистралями, идущими к точкам установки терморегуляторов. Суммарная мощность участков, подключаемых на один регулятор должна соответствовать его мощности. Магистрали выполняются из проводов 2,5 мм2. Доведите их до точки соединения с основным кабелем.
- Установите на всю площадь поверхности отражатель толщиной 5 мм. В местах, где будут подключаться приборы выведите провода.
- Закрепите пленку в предназначенных для этого точках.
- Зафиксируйте терморегуляторы.
- Соедините и изолируйте все контакты.
- Включите обогреватель. Прикоснитесь рукой, должно выделяться тепло, но не вызывать чувство ожога.
- Установите декоративный слой, расстояние до пленки может составлять от 10 мм до 150 мм. Для стен и потолков лучше избрать влагостойкие материалы. Если работы проводились на полу, то прямо на пленку можно уложить линолеум, ламинированные покрытия, паркет, ковролин или плитку.
Ремонт
Теперь, когда вопрос как сделать обогреватель своими руками решен, рассмотрим возможные причины и методы ремонта такой системы.
Одним из основных достоинств этой схемы отопления является ее живучесть. Карбоновые полосы работают по всей своей поверхности, а их контакт с шинами осуществлен на всю длину материала. За счет этого, даже в случае пробоя в одном или нескольких местах, оставшаяся площадь каждого участка или полосы пленки будет продолжать работать.
Этот эффект можно сравнить с листом металла, на который подали электрический ток. Можно сделать отверстие в любой точке, все равно сам лист останется под напряжением. При таком повреждении ремонт инфракрасного обогревателя не требуется
Предположим, что произошел обрыв провода, и один или несколько участков перестали работать. При таком дефекте будет продолжать греть оставшаяся площадь обогревателя, ведь каждый фрагмент подключен параллельно.
Устранить эту поломку, не разбирая декоративный слой невозможно. Единственным методом борьбы с проблемой могут быть меры профилактического характера. Во время установки старайтесь избегать больших фрагментов, тогда выход из строя малого участка не окажет влияния уровень обогрева. Надежно крепите контакты. Не перегружайте провод. Кроме того, такая неисправность имеют крайне низкую степень вероятности. Мы смело ставим на потолок гипсокартон, под которым проходят провода к люстре или убираем кабель под штукатурку.
Единственной реальной угрозой, которая может вынудить произвести ремонт инфракрасного обогревателя своими руками является расплавление нескольких листов. Может произойти по причине перегрева, но для этого должны совпасть несколько условий.
- Поверхность, которая передает тепло в помещение должна оказаться закрытой значительным теплоизоляционным предметом. В качестве примера представим брошенный на полу матрас. Если обогреватель смонтирован на стене или потолке такое, естественно, произойти не может. Угроза существует только для напольного варианта.
- При достижении температуры 70о С должен сработать терморегулятор и отключить нагревающуюся деталь. Значит одновременно бросили на пол теплое одеяло и поломался регулятор. Принцип его работы основан на законах физики. По мере нагревания находящееся в датчике вещество расширяется и размыкает контакт. Дефект невозможен. Если такого вещества там нет это будет обнаружено при первичной проверке.
- Все материалы, используемые при производстве пленки, имеют высокую жаростойкость. Основа выдерживает температуру в десятки раз выше. Карбонит, серебро и медь способны нагреваться сильнее и не иметь от этого вреда.
- Даже если произошло чудо и лист перегрелся он только потеряет свою форму и будет продолжать функционировать, но с несколько меньшим коэффициентом полезного действия.
Стоит ли изготавливать обогреватель из инфракрасной пленки своими руками? Технологии не стоят на месте. Еще 100 лет назад подавляющее число населения нашей планеты не знало о существовании электроэнергии, а автомобиля могли попросту испугаться. Но разве возможна нынешняя жизнь без этих вещей? Вспомните мобильный телефон 1990 года выпуска, который был рацией в чемодане президента. Посмотрите на нынешний смартфон, который есть у каждого школьника. Это прогресс.
Низкая температура окружающей среды в значительной мере снижает производительность труда и комфорт проживания. Поэтому обогрев бытовых и производственных помещений выполняют важную функцию, требующую существенных финансовых затрат на приобретение специального оборудования. Чтобы сэкономить средства на приборах отопления вы можете собрать обогреватель своими руками. Что особенно актуально для тех помещений и локаций, где нет необходимости заботиться о его эстетичном виде и дизайне.
Содержание
Для такой конструкции вам потребуется два кусочка стекла прямоугольной формы, металлическая фольга, парафиновая или стеариновая свеча, деревянный брусок (или брусок из другого диэлектрического материала), электрический шнур с вилкой, листовой металл для контактов.
Порядок изготовления такого мини обогревателя следующий:
- Возьмите два одинаковых кусочка стекла прямоугольной формы, в данном примере используются размеры 4×6 см, но это не критично, можно брать и другое соотношение, главное, чтобы площадь была около 25 см2. Очистите и обезжирьте их поверхность.
- При помощи зажженной свечи аккуратно нанесите слой копоти на одну поверхность стекла. Следите за равномерным покрытием и распределением сажи, так как она будет выступать в роли токопроводящего материала.
Рисунок 1: элементы для изготовления обогревателя - При помощи ватки или ушной палочки очистите край закопченного стекла, приблизительно на 5 мм.
- Отрежьте кусочек фольги такой же ширины, как поверхность стекла, покрытая копотью. По длине она должна выступать на 3 – 4 см за край стекла. Положите фольгу на стекло.
- Намажьте край стекла герметиком и совместите две половинки вместе с фольгой между ними.
Рис. 2: совместите два стекла
Края фольги загните под стекло на одну сторону.
- На деревянном бруске закрепите металлические контакты и припаяйте к ним концы электрических проводов с вилкой. Установите стекла на брусок – отопительный прибор готов.
Рис. 3: закрепите контакты на деревянном бруске
Следует отметить, что максимальная температура такого обогревателя должна составлять около 40ºС. Естественно, отапливать дом, дачу, гараж таким самодельным обогревателем не получится, он подойдет для обогрева палаток, рабочей области перед верстаком или другого пространства непосредственно перед рабочей поверхностью. Если устройство греется слишком сильно, вам потребуется уменьшить сопротивление токопроводящих элементов, для этого можно использовать более толстую фольгу или увеличить толщину сажи.
Идея N2: Инфракрасный обогреватель
Для изготовления инфракрасного обогревателя своими руками можно использовать несколько вариантов устройств. Рассмотрим два наиболее простых в реализации, для одного из них будет использоваться ИК пленка, применяемая в системе теплого пола, а для второго нагревательную панель изготовим из подручных средств. Если у вас остался пленочный ИК нагреватель от пола или есть возможность его достать, то это значительно упростит вам задачу.
Пленочный ИК нагреватель
Для изготовления такой инфракрасной модели вам понадобиться кусок рулонной фольгированной теплоизоляции, нагревательная пленка, питающий кабель для подключения в электрическую сеть, клеммы для подключения провода к пленке, терморегулятор или другие устройства для изменения температуры обогревателя.
Процесс изготовления состоит из таких этапов:
- Выберете место размещения, так как пленочный обогреватель не может самостоятельно стоять на полу или столе, его нужно крепить к стене, потолку, каркас или на другой жесткой поверхности.
- По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки.
Рис. 4: вырежьте термоизоляцию нужного размера - К подготовленному рулону приклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и двухсторонний скотч. Но точки нанесения клеящего вещества должны располагаться не на инфракрасных излучателях.
Рис. 5: места для нанесения клеевого состава - По краям пленки закрепите клеммы, предварительно к клеммам припаяйте провод для подачи электрической энергии.
Рис. 6: припаяйте клемму к медной шине - Заизолируйте места электрических соединений при помощи изоленты, термоусадки или битумной ленты. Это нужно, чтобы при подключении нагревательного прибора в сеть исключить угрозу поражения электротоком от обогревателя и изолировать токоведущие части от стен и других конструктивных элементов зданий.
Рис. 7: заизолируйте места электрических контактов - В конструкцию электрообогревателя включите терморегулятор, наиболее удобной точкой включения является питающий провод. Так как элемент управления можно поместить в наиболее удобное и доступное место. Это позволит контролировать мощность теплоотдачи обогревателя для обогрева гаража.
- Закрепите ИК обогреватель на стене или другом конструктивном элементе. Если вы хотите установить его на полу, можно изготовить деревянный каркас.
Панельный ИК нагреватель
Рабочий элемент инфракрасного обогревателя можно изготовить и самостоятельно. За образец берем конструкцию керамического обогревателя, для него вам понадобится две одинаковые панели из термоупорного пластика (площадью около 1м2), графитовая мука, эпоксидный клей, шнур для питания электрического обогревателя. Графитовая мука будет выполнять роль токопроводящей среды, ее можно приобрести как отдельно, так и взять с отработанных электрических батареек или изготовить из строительного простого карандаша.
Весь процесс подразделяется на такие этапы:
- Подготовьте поверхность пластика, предварительно очистите и обезжирьте сторону, на которую будет наноситься токопроводящая смесь.
- Смешайте графитовый порошок с эпоксидным клеем в соотношении 1:1 или 1:1,5, следует отметить, что с увеличением количества эпоксидного клея сопротивление обогревателя будет увеличиваться, а мощность прибора уменьшаться. При большем количестве графита, увеличится проводимость цепи обогревателя, возрастет протекающий ток и мощность.
Рис. 8: изготовление токопроводящего состава - При помощи шпателя нанесите на очищенную пластиковую поверхность смесь графита и эпоксидного клея, как показано на схеме сборки ниже:
Рис. 9: схема нанесения графитной дорожки - Дождитесь высыхания графитно-эпоксидной смеси и приклейте сверху второй лист пластика. Установите клеммы в месте разрыва токопроводящей дорожки.
- К выводам клемм подсоедините электрический шнур для последующего подключения устройства к питающей сети.
Готовый обогреватель следует опробовать при помощи мультиметра – установите щупы на выводы вилки и замерьте электрическое сопротивление. После этого следует рассчитать выделяемую мощность по такой формуле: P = U2 / R
Где P – мощность устройства, U – питающее напряжение, R – сопротивление цепи обогревателя.
Преимуществом такого прибора отопления является инфракрасное излучение, которое будет нагревать все предметы, а от них уже происходит обогрев помещения. За счет чего сразу нагреваются конкретные предметы и люди, находящиеся в зоне излучения. Поэтому ИК обогреватель выгодно применять для отопления гаражей, террас, беседок, веранд и таких помещений, где нет необходимости затрачивать ресурсы на постоянное поддержание температуры воздуха.
Если конструкция обогревателя вам покажется недостаточно прочной для использования в каком-то помещении, ее запросто можно усовершенствовать при помощи деревянной рамы по периметру.
Идея N3: Масляный нагреватель
Так как техническое масло обладает хорошими теплопередающими функциями, его широко используют в обогревателях. Такой масляный обогреватель вы можете собрать самостоятельно на дому. Для этого вам понадобится старый радиатор отопления (чугунная или биметаллическая батарея, регистр или другая трубчатая конструкция), ТЭН трубчатого типа, непосредственно само масло в качестве теплоносителя, герметичные пробки для размещения ТЭНа.
Чтобы максимально обезопасить работу масляного прибора, его можно дополнить датчиком нагрева, размыкающие контакты которого подключены в цепь питания.
Процесс изготовления масляного радиатора заключается в следующем:
- Возьмите старый радиатор, важно, чтобы он был заменен по причине модернизации системы, а не из-за нарушения целостности корпуса. Желательно самому убедиться в этом путем заливки жидкости или хотя бы посредством внешнего осмотра.
Рис. 12: Возьмите старый радиатор - Подготовьте в обогревателе два отверстия – под ТЭН и для заливки масла. Первое отверстие обязательно должно оснащаться резьбой и располагаться в нижней части, чтобы нагретые массы поднимались вверх. Второе отверстие удобнее располагать в верхней части, при вводе обогревателя в работу его также придется герметизировать. Помимо этого можно изготовить отверстия для слива масла и для клапана аварийного сброса давления.
Рис. 13. Подготовьте два отверстия - Закрутите нагревательный ТЭН в отверстие на радиаторе. При выборе конкретной модели ТЭНа важно убедиться, что диаметр резьбы подходит по диаметру отверстия, а в комплекте имеются прокладки из маслостойкой резины.
Рис. 14: закрутите ТЭН в нижнее отверстие
Еще один важный момент – диаметр ТЭНа должен быть таким, чтобы он ни в коем разе не касался стенок радиатора. Для герметизации используются подкладки, специальные составы и пакля.
- Если вы оставили горловины для сброса масла и под установку датчиков, установите в них соответствующее оборудование. Проведите герметизацию всех отверстий, которые не будут задействованы в дальнейшем, оставьте только горловину для заливки масла.
- Залейте в обогреватель техническое масло примерно 85% от общего объема. Запас в 15% необходим для свободного пространства, которое займет жидкость после нагревания и температурного расширения. Ни в коем разе не заливайте масла впритык. Закройте горловину для заливки масла.
Рис. 15: закройте горловину для заливки масла - Заземлите обогреватель на контур заземления.
Следует отметить, что для увеличения срока службы такого устройства следует подбирать тэн в соответствии с материалом корпуса. Иначе, из-за большой разности напряжения выхода частиц этих металлов будет происходить разрушение элементов. Также заметьте, что обогреватель будет иметь приличный вес, поэтому желательно обеспечить ему надежную фиксацию в пространстве или изготовить конструкцию для удобства перемещения.
Идея N4: Обогреватель со спиралью
Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.
Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:
- Обрежьте асбоцементную трубу нужной длины (в данном примере она будет использоваться для изготовления несущего каркаса).
Рис. 17: обрежьте трубу нужной длины - Просверлите в трубе несколько отверстий с разных сторон, чтобы в них можно было просунуть нихромовую спираль.
- Заведите в отверстия спираль, в данном примере они выполнены в форме решетки, но это не принципиально, важно чтобы нагревательные элементы имели разный угол наклона.
Рис. 18: положение спирали в трубе
Если вы собираете несколько кусков спирали, соедините их между собой на внешней стороне трубы.
- С одной стороны трубы поместите вентилятор для нагнетания воздушного потока. Направление лопастей должно обеспечивать движение воздуха к спиралям, протянутым в трубе. Расстояние от вентилятора до нагревательного элемента должно обеспечивать безопасную работу, чтобы лопасти не расплавились. Для дополнительного охлаждения вентилятор и асбестовую трубу можно разделить в корпусе.
Рис. 19: разделение вентилятора и трубы с нагревателем - Заизолируйте места электрических соединений как от вентилятора к питающему шнуру, так и от нихромовой спирали. Для изоляции спиральных соединений можно использовать миканитовую ленту, которую наматывают прямо на асбестовую поверхность.
- Готовый обогреватель поместите в наиболее подходящий корпус. В данном примере для защиты от случайного прикосновения к спирали, перед трубой, устанавливается дополнительная решетка.
Следует отметить, что мощность вентилятора не должна быть слишком большой, чтобы спирали успевали разогреться. На практике вы должны добиться эффекта дуйчика, а производительность обогрева можно регулировать длиной спирали. Также асбестовую трубу внутри желательно покрыть термоустойчивым лаком, чтобы частицы асбеста не попадали в воздух. Корпус обогревателя не лишним будет заземлить на контур заземления.
toozpickСтроительство / Печи, камины, отоплениеДобавлен 1 комментарий Приветствую, Самоделкины!Чтобы не мерзнуть в мастерской или гараже давайте попробуем собрать обогреватель своими руками.
И обогреватель не простой, а такой, чтобы прям почти бесплатно, с минимумом вложений. На сегодняшний день самый доступный и эффективный источник тепла — это обычная лампа накаливания.
Всю потребляемую энергию лампочка переводит в свет и тепло. Вот так выглядит спектр излучения лампы накаливания.
На рисунке показана часть спектра, которую может видеть человеческий глаз.
Как видите основная мощность излучения лежит в другом спектре — в инфракрасном.Если рассматривать лампочку как источник света, то ее КПД чрезвычайно мал и составляет не более 2-3%. А вот если посмотреть на лампочку как на источник тепла, то КПД будет аж 97%, потому как инфракрасное излучение нами воспринимается как тепло. Если увеличить напряжение, подаваемое на лампочку, то можно получить КПД светоотдачи до 15%, но при этом лампочка проживет не более пары часов. А если снизить напряжение вдвое, то светоотдача упадет в 5 раз, и почти вся потребляемая энергия уйдет на излучение инфракрасного спектра. При этом срок службы лампочки увеличится с 1000 часов до почти 1000000 часов, то есть лампочка станет практически вечной, если сравнивать с человеческой жизнью.
Значит потребление двух лампочек, примерно 70 Вт. Из-за увеличения сопротивления снизилось потребление, но соотношение количества тепла на 1 Вт потребляемой мощности, увеличилось.Для сравнения измерим ток, протекающий в одной лампочке. Он равен 420 мА. То есть, потребление составляет честных 100 Вт.

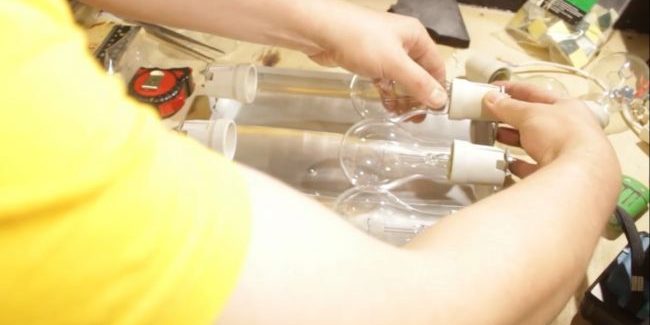

Расстояние между рядами лампочек должно быть такое, чтобы можно было через 100 лет заменить лампочки в случае выхода их из строя. То есть необходимо оставить зазор между колбами около сантиметра. Части рамы автор временно соединяет болтами. Конечно же нужно при этом использовать угольник, иначе получится чёрти что. Теперь внутри рамы нужно закрепить две полосы, на которые будет крепиться рефлектор, то есть отражатель.После того как автор заклепками закрепил полосы алюминия, рама стала жесткой. Углы выдержаны и можно заменить болты в раме на заклепки. Кроме болтов одного уголка оставляем возможность его открутить, на тот случай если не получится вкрутить лампочки.
Для изготовления отражателя потребуется алюминий из алюминиевых банок, потому что он легко обрабатывается имеет нужный изгиб.
Долго примеряясь, автор пришел к выводу, что лучше сделать изгиб примерно посередине, так чтобы остался запас сантиметр. И еще один изгиб, с помощью которого два сегмента будут цепляться друг за друга.Соединить два куска вместе помогут заклепки. Но баночный алюминии очень тонкий и легко рвется, поэтому с двух сторон на заклепку наденем шайбу. Такая конструкция будет уже гораздо надежней. Теперь нужно скрепить недостающие куски таким же макаром. Кладем рефлектор в раму.Крепим отражатель клепками. Сначала центральные, не дожимая их до конца, а потом крайние. Это делается потому, что листы ёрзают и постоянно хотят немного сложиться. А если зажать центральные заклепки, то листы могут остаться не в том положении, в котором нужно.
Потребуются полоски алюминия длиной 9 см. Места крепления патрона к полоскам нужно очень точно размечать. Потому что если будет криво, то не получится завести провод. Полоса прям впритык по ширине.
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Используемые источники:
- https://pikabu.ru/story/infrakrasnyiy_obogrevatel_menshe_chem_za_1000r_svoimi_rukami_5312324
- http://balkonsami.ru/uteplenie/oborudovanie/infrakrasnyiy-obogrevatel-svoimi-rukami.html
- https://pechiexpert.ru/obogrevatel-iz-infrakrasnoj-plenki-svoimi-rukami/
- https://www.asutpp.ru/obogrevatel-svoimi-rukami.html
- https://usamodelkina.ru/10972-infrakrasnyy-obogrevatel-svoimi-rukami.html
