Как сделать ручной бур для земли своими руками

Ручной бур для земли часто требуется при обустройстве участка или постройке дачи. Инструмент просто незаменим при необходимости пробурить отверстия под столбы забора, для беседки, установки арок или других сельскохозяйственных работ. Бур бывает ручным и автоматическим.

Разновидности буров

Для разных строительных работ используются различные виды буров. Каждый из них имеет особую конструкцию:

1. Шнековый бур. Его особенность заключается в удлинённой режущей части. Применяется для проделки ям под столбы. Так как конструкция более длинная, его можно намного реже вынимать, поэтому работа делается быстрее, если сравнивать с садовым буром.
2. Садовый. Как правило, это 2 лопасти, приваренные к противоположным сторонам трубы. Они размещены под разными углами. В основном бур используется для проделки лунок под посадку растений. Отсюда и специфическое название «садовый». Но применять его можно и при постройке беседок, установке столбов для забора и т.п.
3. Для свай ТИСЭ. Чем-то напоминает садовый, но дополнительно имеет лопатку, которая откидывается на дне ямы, для расширения.

Самые простые в изготовлении — садовые коловороты. Конструкция может иметь разновидности, в зависимости от почвы, с которой будут работать данным инструментом. Это и является плюсом самостоятельно сделанных инструментом. Его можно сделать под определённые нужды. Дело даже не в диаметре самых лопастей, а в том, что их можно сделать съёмными, на болтах и т.п.

В данном видео рассмотрим самодельный земляной бур:

Хотя цена самых простых буров в магазинах невелика, такие инструменты позиционируют себя как «универсальные». Для лёгкой почвы они будут полезны, но на более твёрдой — малоэффективны.

Самостоятельное производство

Даже без практики изготовления подобных конструкций сделать садовый и ручной бур для земли своими руками не составит никакого труда. Это самая простая, но в то же время эффективная модель.

Элементы садового бура:

1. Режущая часть. Как правило, это две лопасти в форме полукруга, которые заточены по краям. Фиксируется одна лопасть под углом 20-30 градусов. Вторая, с противоположной стороны, также имеет угол наклона 20-30 градусов, но в другую сторону. Для удобства использования режущие части можно не приваривать к трубе, а крепить на болтах. Также конструкция будет разбираться. При желании можно сделать несколько пар лопастей с разными диаметрами.
2. Стержень (труба). Она может быть как круглой, так и профилированной. В качестве альтернативы можно использовать лом, но он тяжёлый, и работать им сложновато. Длину стержня необходимо делать на 40-50 см больше, чем требуемая глубина ямы. Если при этом длина трубы получается более, чем полтора метра, то удобнее будет сделать разборную конструкцию. Сделать это можно из двух частей трубы. Одна часть должна быть немного меньшего диаметра, чем вторая. Напоминать конструкция будет рыболовный спиннинг (телескопическое соединение).
3. Ручка. Для этого элемента зачастую приваривают поперечную трубу сверху конструкции. Длина такой ручки — от 40 до 60 см.
4. Наконечник-сверло. Находится на трубе и является продолжением конструкции под лопастями. Отвечает за центрирование бура на начальных этапах — первая разрыхляет землю, чем облегчает процесс работы.

Это базовая комплектация ручного земляного бура. К нему можно приделывать различные гаджеты.

Необходимые материалы

В качестве основы конструкции выступает труба. Диаметр не должен превышать 5 см. Если использовать профилированную трубу, то её сечение должно быть 20х20 или 30х30 см.

Ножи-лопасти можно делать из различных материалов, используя:

• листы стали 4 мм;
• отрезной диск из пилы нужного диаметра.

Последний вариант — более удобный и практичный для производства, так как режущая часть уже готова. Диск необходимо разрезать посередине и прикрепить к трубе. Боковые части также лучше заточить. Так, диск лучше будет резать землю при бурении.

Наконечник можно делать разной формы. Можно просто заточить металлический стержень и прикрепить к трубе или из полосы стали сделать наконечник в виде копья. А можно скомбинировать оба варианта.

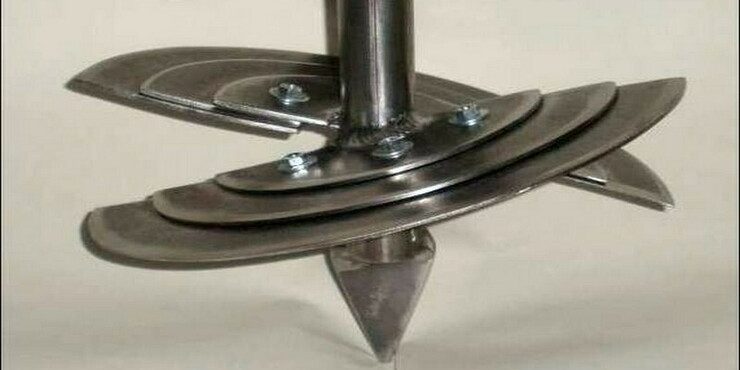

Крепление лопастей

Для начала нужно определиться с типом крепления лопастей — съёмные или заваренные «намертво». Если бур будет разборный, то с двух сторон трубы снизу привариваются небольшие полочки из металла. В них необходимо просверлить по 2-3 отверстия для болтов. Они должны привариться к трубе под наклоном в 20-30 градусов, каждая в свою сторону, так же, как режущие лопасти.

Помимо этого, отверстия, сделанные в полочках, нужно продублировать в лопастях. Их диаметр должен быть не менее 10 мм. В лопастях по центру придётся вырезать отверстия под трубу. Делать это нужно как при креплении болтами, так и при монолитном варианте. Если используется диск от пилы, то там уже есть такое отверстие. Его нужно только подкорректировать под диаметр стержня.

Использование листовой стали

Чтобы сделать бур своими руками с использованием листовой стали, достаточно вырезать шаблон из бумаги под лопасти, а по нему – металлический круг. В центре сверлится отверстие, в которое вставляется стержень. Скрепляются две части сваркой или болтами, в зависимости от выбранной конструкции.

Диаметр отверстия должен быть немного больше, чем диаметр трубы. Она может быть как круглая, так и квадратная, в случае использования профилированной. Спираль можно сделать двумя способами — прорезать круг от края до центра и разогнуть в разные стороны (один – вверх, а второй – вниз) или сделать бур из двух половинок.

В последнем случае металлический круг разрезается наполовину после проделывания отверстия и потом скрепляется со стержнем согласно выбранной модели конструкции. И в первом, и во втором варианте отгибать края необходимо под углом в 20-30 градусов. Чем меньше угол, тем легче будет проходить процесс работы. Зато при большом угле наклона процесс бурения проходит намного быстрее.

На твёрдых грунтах лопасти могут деформироваться под большой нагрузкой. Поэтому для укрепления инструмента приваривают опоры из толстой стали. Гнутся лопасти из-за того, что сталь незакалённая. Найти лист закалённой стали сложновато, но даже если будет такой материал, то согнуть его под нужным углом вряд ли получится.

Конструкция из диска от пилы

Использование старого диска от пилы для изготовления простого ручного бура для земляных работ – практически идеальный вариант. Он сделан из закалённой стали, а она прочная, острая и упругая. Но разогнуть закалённую сталь невозможно, так как при малейшей деформации может треснуть. В этом случае диск разрезается пополам и прикрепляется к стержню под нужным углом с помощью сварки или болтов. Если использовать болты для крепления, то необходимо предварительно приварить полочки для крепления частей диска от пилы.

Такие конструкции характеризуются большой производительностью и прочностью. Для того чтобы бур был ещё более острым, затачивают и края (отрезанную сторону). Полукруглые стороны уже имеют хорошую заточку, которая со временем становится острее и эффективнее при работе.

Модификации садовых буров

Для более твёрдых грунтов садовый бур бесполезен. Поэтому можно модифицировать конструкцию. Для этого необходимо установить на стержень несколько рядов режущих частей. Сразу после наконечника устанавливается лезвие самого маленького диаметра. Отступив несколько сантиметров в сторону, монтируются лопасти большего размера. Таких рядов может быть не более 4. Диаметр самой большой лопасти не должен превышать 50 см, в противном случае работать очень тяжело.

Если нужно сделать своими руками бур для столбов, то это идеальный вариант. Конструкция очень лёгкая, и работать ею просто.

Если необходимо проделать ямку под столбы небольшого диаметра, то работа выглядит примерно так: сделать несколько витков буром, вытащить его и выбросить застрявшую между лопастями землю. Но если нужно делать глубокие ямы, то таким образом работа будет проходить долго и тяжело. Поэтому сверху конструкции приваривается ёмкость для сбора грунта. Если самостоятельно придумать модификации не получается, то можно использовать чертежи.

Шнековые конструкции

Работать шнековым буром намного сложнее, чем садовым. Связано это с большим количеством витков, которые оказывают серьёзное сопротивление. Но, как правило, шнеки используют вместе с электрическими приводами, и вручную сверлить не приходится. Зачастую ими проделывают скважины большой глубины и т.п.

Для того чтобы сделать шнековый бур, необходимо подготовить несколько дисков одинакового диаметра. Количество дисков отвечает количеству витков шнека. Также нужно сделать отверстия в дисках под стержень.

Диски прорезают от центра до края, делают из каждой части спираль, потянув один конец вверх, а второй – вниз. Каждую часть приваривают к трубе поочерёдно. А также необходимо сваривать круглые части между собой.

Бур для проделки свай

Классический вариант бура для ТИСЭ — это лопасти с ёмкостью для сбора земли. Также есть более широкий нож, который необходим для образования расширения снизу сваи. Использовать такой самодельный бур для личных целей не очень удобно, поскольку дополнительный складной нож сильно мешает.

В связи с этим подобные конструкции часто делают разборными, где складной нож можно демонтировать. А вообще, рекомендуется использовать для проделки сваи в личных целях обычный садовый бур, а для расширения сделать отдельный нож с ёмкостью для сбора земли. Работа намного проще в этом случае.

Для такой конструкции в качестве ножа используют обрезок с лопаты, а ёмкость для сбора земли можно сделать из банки из-под сельди. Нож закреплён на рычагах, и при опускании по свае он находится в крайнем верхнем положении, так как натянут с помощью троса. При достижении дна трос расслабляется, и нож падает на стенки сваи, начиная снимать землю и формировать расширение нужного размера.

В качестве альтернативы землесборник можно сделать также из старого пропанового баллона. Для того чтобы трение было меньшим, скважину постоянно обливают водой. Работать таким инструментом можно и на твёрдых грунтах.

Это интересно:бензобуры для земляных работ.

Альтернативные варианты коловоротов

В целях посадки растительности изготавливать сложную конструкцию, даже самый простой садовый бур, нет смысла. Для этого можно использовать модернизированную лопату. Необходимо подготовить лопату из высококачественной стали и разметить для дальнейшей модификации.

Снизу и по центру лопаты делается прорезь в 5-8 см. Каждый край отгибается в противоположную друг другу сторону. Бока лопаты также немного отгибаются, являясь логическим продолжением нижних лопастей.

Если грунт мягкий, то обычный коловорот будет неэффективным. Для этого используется механизм с удлинённой режущей частью. Напоминает он своеобразный стакан с продольными прорезями, в которых закреплены лезвия из закалённой стали.

Сделать ручной бур для земляных работ в целях личного использования несложно. Нужно лишь уметь пользоваться сваркой, дрелью и другими повседневными строительными инструментами многих дачников, а также немного понимать чертежи.

<index>

Для хозяев приусадебных участков садовый бур является необходимым инструментом. Коловоротом делают скважины разной глубины. Бурить почву можно далеко не везде – там где встречается скалистый грунт с крупными включениями твёрдых пород, бур использовать невозможно. В мягких почвах сделанный ручной бур для земли своими руками эффективно справляется с выемкой грунта довольно большой глубины.

Сферы применения ручного инструмента

Возведение заборов, опор для теплиц, фундаментов небольших строений осуществляют с помощью землебура. В местах, где отсутствует центральное водоснабжение, ручным буром достигают водоносного слоя. Самодельными инструментами разрабатывают полости в грунте для возведения железобетонных свай. Вырытые скважины заполняют арматурой и жидким бетоном, получая столбчатые для сооружений на приусадебном участке.

Конструкция

В средствах массовой информации публикуется много вариантов самодельных конструкций ручного инструмента. Их объединяет одна идея – произвести выемку грунта определённого диаметра и глубины с помощью физической силы человека.

Ручной бур состоит из нескольких основных частей:

• держатель (ручка);
• вал (штанга);
• удлинители;
• режущая головка (винт);
• лом (пика).

Держатель

Ручка инструмента является силовым рычагом, который с помощью рук работника сообщает вращательное движение через вал режущему органу бура. Стальной держатель делают того же диаметра, что и труба вала. Обычно это выглядит в виде буквы «Т». Ручку приваривают перпендикулярно штанге. Встречаются модели, где ручка крепится соосно валу с несколькими изгибами. На вертикальные части держателя одевают трубки, чтобы руки работника не подвергались трению ручки.

Вал

Штангу делают из водопроводной трубы. Диаметр штанги бывает от ½ до 1 дюйма. Делать вал более толстым не имеет смысла – это потребует больших усилий для вращения бура. На одном конце оси приваривают держатель, а с другой стороны крепят режущую головку, оканчивающуюся заострённым сверлом (пикой).

Удлинители

Дополнительные секции вала позволяют увеличивать глубину прохождения режущей головки до 10–15 м. Секции снабжены винтовыми соединениями. Длину вала увеличивают установкой дополнительных секций штанги.

Режущая головка

Основной рабочий орган бура предназначен для разрыхления почвы и выталкивания её вверх. Плоскости лезвий, срезая слои грунта, скапливают на своей поверхности землю. Грунт извлекают при очередном вытягивании устройства из скважины на поверхность.

Лом

Направляющая вала может быть сделана в виде большого сверла или остро отточенного клинка. Пика входит строго вертикально в землю, тем самым фиксируя направление прохождения бура. Лом производит предварительное разрыхление грунта в центре скважины, что «облегчает» фрезам вырезать слой почвы.

Конструкция ямобура может быть несколько иной, снабженной дополнительными устройствами – от этого строение инструмента не изменяется.

Популярные конструкции самодельных буров

Из всей массы самоделок можно выделить наиболее популярные модели буров:

1. Лопастный.
2. Шнековый.
3. Ложковый.
4. Ударный.
5. Лопата-бур.
6. Бур ТИСЭ.

Лопастный

Конструкция режущего блока лопастного ямобура состоит из двух лопастей, приваренных к валу, края плоскостей которых разведены между собой на угол 300.

Для того чтобы изготовить ямобур своими руками, понадобятся следующие инструменты и материалы:

Инструменты

• электросварочный аппарат;
• угловая машинка;
• электродрель;
• клещи;
• рулетка;
• молоток;
• циркуль;
• тиски;
• точило.

Материалы

• дюймовая стальная труба;
• стальной лист;
• дюймовые муфты;
• дюймовые гайки;
• старое сверло ø 30 мм или стальная полоса;
• сварочные электроды.

Пошаговая инструкция сборки лопастного бура

Подготовив инструменты и материалы, выполняют следующие действия:

1. 1. Абразивным кругом разрезают трубу на отрезки, длиной 400 мм и 1200 мм.
   2. На металлическом листе циркулем чертят круг ø 300 мм.
   3. Круг вырезают угловой машинкой.
   4. В центре круга просверливают отверстие, которое затем растачивают до ø 33,5 мм.
   5. Круг одевают на вал (труба длиной 1200 мм) на расстоянии 50 мм от нижнего конца штанги.
   6. Диск приваривают к валу.
   7. Угловой машинкой диск разрезают на две половины.
   8. Вал зажимают в тисках и клещами разводят края круга на угол 300.
   9. Края диска затачиваю на точиле.
   10. Середину трубы, длиной 400 мм., приваривают к верхнему концу штанги.
   11. Если не найдётся старое сверло подходящего диаметра, берут стальную полосу 50 х 30 х 3 мм.
   12. Один конец полосы затачивают в виде пики, а вторую сторону приваривают к низу вала.
   13. Если требуется бурить скважины глубиной 2 метра и более, готовят удлинители из отрезков трубы, длиной 1200 мм.
   14. К одной стороне отрезка приваривают водопроводную муфту так, чтобы половина внутренней резьбы была свободна.
   15. На другом конце отрезка нарезают резьбу. Лучше этого не делать самому, а заказать работу у токаря.
   16. На трубу одевают и приваривают гайку так, чтобы резьба осталась снаружи.
   17. Вал бура разрезаю посередине, и тоже устраивают резьбовые соединения.

При изготовлении другого варианта лопастного бура идут более простым путём. Берут пильный диск от циркулярной пилы и разрезают его пополам. Приваривают две части диска с разводом лопастей на 300.

Бур будет выполнять свою работу гораздо эффективней благодаря острым зубчатым краям фрез.

Шнековый

Образец шнека есть на каждой кухне. Это внутренний винт в любой мясорубке. Также устроен шнековый бур. Режущая головка представляет собой растянутую спираль сплошного сечения. Шнек может состоять из 2-х и более витков. Конструкция режущего блока обладает большей производительностью, чем лопастная модель.

Круги из стального листа разрезают до центра. Края выгибают под углом 300. Затем разрезанные диски сваривают в единую спираль, витки приваривают к валу.

Ложковый

Бур-ложку используют для разработки мягких грунтов. Принцип действия ложкового устройства основан в накоплении выработанной почвы в цилиндрическом корпусе приспособления. Ложковый бур изготавливают из толстостенной трубы.

Каков будет ее диаметр, таков и будет диаметр скважины. Ложка при вращении вала накапливает в себе выработку, которую выбивают из цилиндра при очередном извлечении устройства из скважины.

Для изготовления устройства понадобится комплект слесарных инструментов и электросварочный аппарат.

Пошаговая инструкция сборки ложкового бура:

1. В трубе делают продольный вырез с овальным верхом и низом.
2. Края выреза затачивают.
3. Верхнее и нижнее отверстие трубы заваривают кружками из стали.
4. Верх трубы приваривают к штанге.
5. Оси вала и ложки должны быть смещены на 1 – 1,5 см относительно друг друга. Это нужно для того, чтобы при вращении ложка выполняла гребковое движение.
6. К нижней заглушке приваривают толстое сверло или пику, как в предыдущем варианте бура.
7. Разрезной вал делают с резьбовыми соединениями (см. лопастной бур).
8. Также изготавливают дополнительные секции штанги.
9. Все режущие поверхности нужно обязательно закаливать – это обеспечит долгий срок службы бура.

Ударный

Тип конструкции применяют только для выработки скважин в мягком грунте. Принцип действия бура заключается в том, что гильза из трубы с заточенными краями вбивается в почву силой удара или под собственным весом.

Захваченный грунт уплотняется в теле гильзы. Почву затем выбивают из трубы и продолжают работы – до достижения нужной глубины скважины. Способ бурения применяют для получения выработки небольшой глубины.

Пошаговая инструкция изготовления ударного бура

1. Отрезок трубы с одной стороны затачивают.
2. Другое отверстие наглухо заваривают кругом из стали.
3. К верхушке гильзы приваривают петлю.
4. Над местом будущей скважины устанавливают треногу из металлопрофиля или деревянного бруса.
5. К вершине треноги крепят тросовый блок.
6. Рядом с сооружением устанавливают на опорах горизонтальный барабан с тросом.
7. Конец троса заводят через блок и соединяют с петлёй ударной гильзы.

Вращая ручку барабана, гильзу поднимают на максимальную высоту. Отпущенная ручка создаёт условие падения гильзы в скважину. Операцию повторяют до достижения нужной глубины выработки.

Лопата-бур

В огородном деле лопата-бур приносит значительную пользу. Такое приспособление удобно применять для устройства посадочных мест под различные саженцы деревьев и растений.

Лопату надрезают ножницами по металлу в нескольких местах – для образования лопастей. Надрезанные плоскости сгибают в нужном направлении, чтобы получить конструкцию в виде флюгера.

Бур ТИСЭ

Особый вид бурильного устройства представляют собой буры ТИСЭ. Аббревиатура ТИСЭ расшифровывается, как «Технология индивидуального строительства и Экология». Конструкция была изобретена советским инженером Яковлевым Р.Н.

Бур предназначен для выработки полостей в грунте – для последующего формирования монолитных столбчатых фундаментов с расширенным основанием.

Бур ТИСЭ оснащён широким грунтовым приёмником, в нём скапливается выработанная почва с небольшими каменными включениями. При достижении буром дна скважины в работу включается откидная лопатка, которая по мере её опускания расширяет боковую поверхность выработки.

Изготовление бура ТИСЭ своими руками

1. По всей длине штанги и дополнительных секций приваривают металлические трубки небольшого диаметра для прохождения тросика.
2. К штанге выше режущего лезвия приваривают шарнир, к которому крепится откидная лопатка.
3. Ближе к кромке лопатки приваривают петлю, в которую заводят тросик. Его выводят из направляющей трубки.
4. Трос вверху оканчивается петлёй, размером для захвата рукой работника, или делают специальный рычаг.
5. По мере расширения основания скважины, тросик постепенно отпускают.
6. Вокруг лопастей устанавливают обод грунтового приёмника из стальной полосы.
7. По окончании расширения базы столбчатого фундамента, бур извлекают и убирают грунт из накопителя.

Заключение

При изготовлении ручного бура мастера исходят из своего опыта, доступности того или иного оборудования, материалов, особенностей грунтового основания и потребности в размерах и глубине скважин. В любом случае, самодельное устройство обойдётся намного дешевле, чем приобретение заводского изделия.

</index><index>

Когда требуется вырыть много ям на дачном или приусадебном участке, многие люди, по старой привычке, берут в руки лопату, но как показывает практика, гораздо проще использовать для этого бур (механический, электрический или топливный) — простое приспособление позволяет охватить большой объем земляных работ за сравнительно меньшее время.

Функциональное предназначение бура

Какие виды буров существуют

В продаже представлены немоторизованные буры, механизированные ручные (электрические и топливные модели) и навесное оборудование. Самые доступные и непривередливые в процессе эксплуатации — немоторизованные. Они обладают небольшим весом и компактными размерами, отличаются надежностью и долговечностью — за счет простоты конструкции (при желании их несложно изготовить самостоятельно).

Различают 3 типа землеройного инструмента:

• садовый бур — используется преимущественно для бурения ям под посадку растений и деревьев, но также оказывается полезен при монтаже столбчатых опор;
• шнековый — имеет удлиненную режущую часть, благодаря чему землеройные работы занимают меньше времени;
• для свай ТИСЭ — конструкция классическая, но кроме ножа предусмотрена еще и откидывающаяся лопатка, при помощи которой формируется характерное расширение в нижней части ямы.

Ножи и способы крепления

Рабочие части изготавливают разной формы: закругленные, прямоугольные и для спиралевидных винтов (шнеки). Также самодельные ручные буры бывают со съемными и несъемными лопастями. В первом случае на нижнем конце стержня при помощи электросварки крепятся стальные полки под углом 25-30 градусов, а затем проделывается несколько отверстий под крепеж (аналогичная операция выполняется и с лопастями).

Соединяются элементы при помощи болтов или шпилек и гаек с шайбами. «Стационарные» диски просто привариваются к металлическому стержню. Для более плотного прилегания уже готовых лопастей к трубе перед установкой по краям предварительно потребуется вырезать полукруглые отверстия.

Производительность инструментов и качество работ

Производительность ручного ямобура зависит от конструкции изделия, типа режущего элемента, а также диаметра и глубины отверстия в грунте. Чтобы пробурить лунку диаметром 25–30 см и глубиной 3 метра, потребуется 2–3 часа. Ручным буром проблематично выполнять трудоемкие работы, но для повседневных задач он вполне сгодится. С его помощью можно проделать до 30-ти лунок в день — чтобы облегчить работу, используйте специальные треноги.

Если решили изготовить инструмент своими руками, для режущих лопастей выбирайте только высококачественную сталь — в этом случае самоделка прослужит верой и правдой не один год.

Самостоятельное изготовление бура

Используя обычный ручной или механизированный ямобур, можно быстро и аккуратно пробурить отверстия в грунте под посадку деревьев, установку столбов и т.д. Вот только покупать дорогой электроинструмент или бензобур для выполнения разовых работ на участке нецелесообразно (а иногда требуется изделие нестандартных размеров). Поэтому в таких ситуациях ручной бур для земляных работ при желании можно изготовить своими силами.

Садовый бур своими руками

Сначала приварите ручку перпендикулярно вертикальному стержню, в качестве которого можно использовать пустотелую трубу, стальной прут или арматуру. При выборе материала учитывайте для каких задач вы делаете бур земляной своими руками. Лопасти проще всего изготовить из твердосплавного пильного диска — разрежьте его болгаркой, а затем приварите две половинки к стержню.

Усовершенствованный бур для земляных работ

Возьмите квадрат из листового металла с размерами 210х210 мм и толщиной 3–4 мм, отметьте центр, проведя две диагонали, и при помощи штангенциркуля прочертите окружность нужного диаметра, после чего вырежьте болгаркой. Также потребуется труба на три четверти и бендикс от стартера.

При помощи специальной коронки или на токарном станке просверлите в круге отверстие под диаметр трубы. К нижней части стержня приварите стальной треугольник (можно использовать обрезки металла, оставшиеся от квадрата), а потом на расстоянии 10 см от его края насадите круг, зафиксировав его электросваркой. В продольном сечении диска сделайте два пропила и разогните их в разные стороны, чтобы угол изгиба был в пределах 25–30°. К верхней части трубы приварите бендикс и горизонтальную ручку. Земляной бур своими руками готов.

[Голосов: 0 Средняя оценка: 0]</index>Вас заинтересуетLeoBrynnИнструменты / МеталлДобавлено 2 комментария Доброго времени суток, уважаемые самоделкины! Эта статья будет интересна всем дачникам, огородникам и владельцам частных домов. В ней автор канала «Самоделкин Иван» покажет, как он сделал приспособление для выкапывания круглых ям. Зачастую этот инструмент называют садовым буром. Без такого приспособления сделать яму для дерева, либо вкопать столб или стойки для лавочки, стола — это большая проблема.Инструменты, использованные автором.- Сверлильный станок- Болгарка, диски- Сварочный аппарат- Точило- Ступенчатое сверло- Керн- Ключи, штангенциркуль.Итак, автору для изготовления самоделки понадобятся следующие материалы. — Стальной лист толщиной 3, и размером 220 на 220 мм- Стальной пруток диаметром 12 мм- Втулка от реактивной тяги жигуля- СОЖ (смазочно охлаждающая жидкость)- Труба стальная 3/4″, 1300 мм длиной, 1/2″ 500-600 мм- Стальной кругляк диаметром 20 мм- Стальная полоса 25 мм длиной 50-60 мм- Болты с гайками и шайбами М6.Процесс изготовления.Вот такой лист будет основой для ножей, их диаметр составит 220 мм, соответственно и размер отверстия лунок.Сперва автору нужно закернить уже размеченный центр листа. При помощи ступенчатого сверла сверлит отверстие на 12 мм, это будет центровочное отверстие. Позже автор его увеличит под нужный размер. Кстати, Вы знали, из чего сделано ступенчатое сверло? Эти сверла сделаны из высококачественной быстрорежущей стали с титановым покрытием. Обороты для сверления этими сверлами не должны превышать 1000 оборотов в минуту. По мнению Ивана — самый подходящий вариант — это от 600 до 1000 оборотов, применяя СОЖ, чтобы не сжечь режущую кромку сверла.Отверстие сделал размером 12 миллиметров. Далее будет использовать кусочек втулочки с реактивной тяги жигуля, как направляющую, и пруток на 12 мм. Теперь задача — ровно по центру приварить втулку реактивной тяги, чтобы пруток был отцентрован и ровно по центру. Сейчас производит установку пластины, закрепляет ее на край стола при помощи струбцин. Берет болгарку, на ней уже установлено специальное авторское крепление, позволяющее вырезать круги. Насаживает профильную трубу следующим образом. И вот такими круговыми движениями выпиливает нужный размер круга, 220 мм. Теперь болгаркой срезает втулку, зачищает места сварки. Следующая задача — распилить этот круг пополам. Сделал разметку, и сейчас будет производить распил в два захода.Сначала одну сторону, потом, после проворота на 180, вторую. Вот такие два полукруга получилась. Основой самоделки будет труба 3/4, отрезок длиной 1300 мм. С одной стороны трубы нужно сделать выборку под полдюймовую трубу, то есть 15 мм. Она будет использоваться в качестве ручки. С противоположной стороны трубы, Иван будет использовать в качестве направляющей 20 мм кругляк. Одну сторону кругляка сточит под конус, а вторую сторону вставит в основание и обварит. Вот такой конус у автора получился. Теперь он вставляет данную заготовку в двадцатую трубу. Где-то сантиметров 7-8 делает вынос и обваривает.Нужно будет произвести обточку сварочного шва на точиле. Так же Ивану нужно одну из сторон двух полумесяцев заострить, вот этот край, тоже при помощи точила. Вот так получилось заточить ножи, но не затачивал сильно остро. Следующую заготовочку будет делать из полосы на 25 мм. На полосе сделал разметку, нашел центр полосы. А также отступил с двух сторон по 13 мм. Общая длина заготовки будет примерно 50 мм. По центрам разметки сделает отверстия на 6 миллиметров. Вот такие две заготовки нужны, они будут служить креплениями лопастей.Данную заготовку из 25 полосы автор располагает таким образом, чтобы край вот этого отверстия был возле начала режущего ножа. Немного углубив от края сверлит небольшое, примерно 5-6 мм отверстие в лопасти.А теперь, соединив заготовку с рабочим полотном болтами, сделает выборку под двадцатую трубу. Вот так получилось. А теперь, к трубе приваривает эти соединители. Угол ножей нужно выбрать примерно 35 градусов. После сварки у автора получилась такая рабочая часть. Так же он приварит ручку, но процесс сварки не показан.Все почти готово, Ивану осталось сделать шкалу с разметкой десятков сантиметров. Измерение нужно производить от точки максимального опускания ножей. Вот от этого края пластины. Так разметка выглядит, автор сделал ее до 70 см. Все готово, сейчас будет испытывать данное приспособление. Последний нюансик — это поджать крепежные болты. Иван будет это делать с помощью такого интересного ключа. Этот ключ с одной стороны рожковый, с другой с трещоткой. Есть возможность изменения положения самой трещотки, что очень удобно при закручивании либо раскручивании в труднодоступных местах. Сильно затягивать трещоткой не желательно, чтобы она не сломалась.Итак, приступает к бурению скважины, или лунки. Бур легко входит в землю. Конечно, если будут попадаться особо каменистые грунты — то будет тяжело работать этим буром, потому что он больше предназначен для глины, чернозема. Такая яма, глубиной 40 сантиметров, края ее не осыпаются за счет того, что одинаковые лопасти. Также бур имеет съемные лопасти. Это очень удобно — затачивать можно на точиле. Есть смысл сделать съемные лопасти под меньший, и под больший диаметры. Спасибо автору за интересный инструмент!Всем хороших идей и послушных инструментов![media=https://www.youtube.com/watch?v=Rk37Tw-alr0]Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Механический или ручной бур — это универсальный прибор, который помогает без лишних усилий сделать яму в почве нужного диаметра. Его полезно использовать, если делать выемки под столбы или стойки для забора, стола и различных креплений. Где взять такое приспособление? Покупка — лишь трата денежных средств, ведь бур легко собрать своими руками используя обычные материалы и инструменты. Главное — это соблюдать все правила и рекомендации при его сборке.

Содержание

Особенности применения

Основная задача использования бура — помощь в работе с проделыванием лунок нужного диаметра. Это намного проще, чем копать бесформенную яму лопатой, при этом тратить колоссальное количество времени и сил для её засыпания в конце процесса.

Бур пригодится в таких случаях, как:

• монтирование столбов под фундамент при строительстве дома;
• лунки для посадки деревьев и кустов в больших количествах;
• помощь для взрыхления почвы на больших глубинах около растущих насаждений;
• рытьё прямых или наклонных тоннелей;
• скважина или яма под компост.

Это лишь самые распространённые виды работ, для которых применяется бур. Особенность этого инструмента заключается в его конструкции, которая включает в себя стержень, множество лезвий или спиралевидную систему, позволяющую рыхлить и задерживать на них землю. После того, как это приспособление полностью вводится в землю путём вращений, его достают без обратного вращения, чтобы на спирали осталась земля. В итоге получается яма ровного диаметра и необходимой длины.

В отличие от промышленного типа своими руками можно сделать бур с разборной конструкцией. То есть под бурение лунок можно будет легко подобрать необходимый диаметр и длину путём обычной замены нескольких деталей.

Промышленный вид бура отличается высокой прочностью деталей, возможностью выбора механических видов, которые не требуют ручного воздействия, но стоимость техники иногда просто пугает и особенно это касается случаев, когда бур необходим только для единичных работ.

Виды бурильных установок

Все буры разделяют на несколько групп в зависимости от конструкции и типа работы. В частном секторе чаще всего встречается ручное и компактное оборудование. В основном все ручные модели с небольшим диаметром и длиной, используются в качестве помощников при проделке ям под деревья или столбы.

Механические модели используют в специализированном секторе промышленности, где работа по созданию лунок поставлена на поток и работа вручную занимает много времени и сил. Такие буры оснащены двигателями, которые работают на бензине или электричестве, что значительно увеличивает расходы. Кроме того, для изменения диаметра и длины чаще всего приходится дополнительно покупать, переходники и различные насадки.

Классификация по двигателю

Все аппараты делятся по типу двигателя:

• электрический;
• бензиновый.

Вариант с двигателем, который работает на бензине, самый распространённый и качественный. Использование такого топлива позволяет выходить на большие мощности и проделывать ямы в твёрдых грунтах с большой примесью камней, гальки или просто утрамбованной и сухой земле. Бур на бензиновом двигателе бывает:

• ручной — компактный, но маломощный аппарат;
• колёсный вариант отличается высокой мощностью, но громоздким видом.

Выбирать, какой больше вариант подходит, нужно в зависимости от целей. Для сооружения забора или посадки деревьев в личных целях, несомненно, подойдёт именно ручной вариант. Если хочется расширить собственный бизнес в сфере строительства или садоводства, то лучше приобрести вариант колёсного типа, ведь так работа будет выполнена быстрее с минимальными физическими затратами.

Работа бура с бензиновым двигателем делится на три этапа:

1. Первым делом запускается двигатель и на холостых оборотах прогревается в течение трёх минут.
2. Затем нажимают соответствующую кнопку, запускающую шнек, который с помощью гидравлического или механического давления вталкивается в грунт.
3. После прохождения необходимого интервала нажимается кнопка остановки работы шнека.
4. Гидравлическая или механическая система поднимает грунт на поверхности спирали, без вращения.

При бурении таких маленьких скважин часто люди сталкиваются с проблемами из-за твёрдой почвы или наличия крупных камней, мусора, металлических обломков. Это значительно повышает нагрузку на инструмент, деформируя его, и не гарантирует, что камень или мусор будет в итоге разрушен под действием шнека. В таких случаях срабатывает система безопасности, отключающая аппаратуру при длительных или высоких нагрузках, которые могут сильно деформировать шнек, систему гидравлики или двигатель.

Электрический бур системы безопасности не имеет. Его мощности не хватит для деформации инструмента. Попав на камень или металлический предмет, шнек будет крутиться на его поверхности без видимых проблем для себя, но и работе в этом участке придёт конец. Аппарат с двигателем, который работает от электросети, используется только в качестве помощника для бурения скважин на 1−1,5 метра в рыхлом грунте с минимальным количеством камней и мусора. Такая модель больше подходит для использования в частном доме.

В любом случае буры, которые работают с помощью двигателя, имеют такие преимущества, как:

• возможность работы со льдом, твёрдой и сухой землёй;
• высокая скорость работы;
• не требуется физическая сила;
• возможность смены насадок.

К недостаткам механических двигателей относят:

• большие габариты и вес;
• наличие источника питания или топлива;
• денежные расходы.

Разнообразные насадки и лезвия

Как уже упоминалось выше, насадки для промышленных моделей придётся докупать дополнительно, а стоят они дорого. Правда, разнообразие различных переходов, лезвий и насадок просто огромно. Это позволяет сделать яму любой глубину, диаметра и не зацикливать внимание на твёрдости грунта или вкраплениях внутри его.

Шнек и диски — это самые распространённые насадки, которые помогают без труда сделать яму.

Шнек отличается высокой производительностью. Спиралевидные формы быстро вкапываются даже в твёрдую и сухую породу, автоматически доставляя её на поверхность, очищая ствол скважины. Он отлично подходит для подготовки места под столбы, сваи или озеленение участка. К минусам этой насадки относится маленький диаметр, который не позволяет бурить большие ямы под фундамент. Эту модель сложно изготовить своими руками.

Дисковый бур представляет собой стержень, на котором установлены металлические половинки заточенного диска. Толщина дисков около 2 мм и они располагаются параллельно под углом 25 градусов. Угол обязательно должен сохраняться, чтобы диски легко втыкались в землю и выносили её на поверхность. За счёт такого принципа работы дисковый бур может проделывать ямы любого диаметра и глубины.

Промышленные и садовые буры

Ручной бур отличается от механических моделей только отсутствием двигателя, который задаёт движение. Такой тип работает от физической силы человека, который вращает ручку и приводит инструмент в действие. Кстати говоря, инструмент ручной модели — это шнек или дисковый стержень. То есть ничего нового в конструкции нет, кроме того, что приходится прилагать свои силы.

К более сложным способам бурения относят:

1. Ударно-канатный способ применяется больше для бурения глубоких скважин в сфере строительства. Это своеобразная труба, установленная на треноге, которая сбрасывается в скважину и под своим весом входит в слой почвы. Благодаря высокой скорости и массе, получается достать небольшое количество почвы. Для такой работы требуется опыт и терпение.
2. Зубильное долото несколько напоминает ударно-канатный метод, только здесь инструмент после падения немного проворачивается для закрепления почвы в трубе.
3. Коронковый метод бурения представляет собой трубу с установленной коронкой. В зависимости от прочности, металла и разрушающего материала на зубьях коронки зависит, насколько быстро, получается, проходить прочные породы. На практике с помощью алмазных коронок возможно разрушение даже гранитной толщи.
4. Ложковый метод бурения больше подходит для глинистых или переувлажненных пород. Ложка представляет собой трубу с загнутыми краями на окончании. В середине окончания трубы загнутые края переходят в спираль. Она опускается на забой скважины и проворачивается, загребая почву и закрепляя её в стенках трубы. Таким нехитрым способом бурят мелкие, узкие, но очень ровные и глубокие скважины.

Все эти методики используют при изготовлении ручного бура. Своими руками такой инструмент получится сделать у слесаря, сварщика или даже у человека с небольшим опытом работы.

Сборка в домашних условиях

Перед тем как приступить к сборке бурояма ручного, следует выбрать тип конструкции. От этого уже отталкиваются, собирая необходимый материал и оборудование. Самый популярный бур самодельный — это аппарат с формой в виде буквы «т». Изготавливают его путём соединения вертикальной штанги с коротким куском горизонтальной штанги. Дальше следует выбрать тип буровой конструкции.

Дисковый тип представляет собой простую конструкцию, которая не требует специального оборудования. Такой вариант отличается хорошей пробивной способностью даже сухой почвы. Кроме того, в отличие от шнека, здесь легко заменять диски и тем самым увеличивать или уменьшать диаметр бурения.

Для сборки дискового стержня потребуются такие материалы и инструменты, как:

• арматура длиной около 40 см и 1,5 для изготовления рукоятки и стержня;
• изношенные диски от циркулярной пилы толщиной около 2−3 мм;
• сверло диаметром 15 мм;
• болгарка и отрезные круги;
• молоток;
• сварочный аппарат;
• наждачная бумага.

Весь цикл изготовления бурояма своими руками делят на несколько этапов:

1. Циркулярный диск разрезают на два одинаковых полукруга. Диаметр ямы будет зависеть от циркулярного диска, поэтому размер подбирается по личным предпочтениям. Рекомендуется сточить диски для безопасности во время работы.
2. Арматура длиной 1,5 м устанавливается вертикально, а к ней приваривают рукоять в горизонтальном положении. Получается форма в виде буквы «т».
3. На окончание арматуры приваривают вначале сверло, которое будет фиксировать бур во время начала работы, а дальше вверх через каждые 5 сантиметров устанавливаются диски. По отношению друг к другу наклон их должен составлять 25 градусов.
4. Абразивным кругом болгарки затачиваются края циркулярного диска для лучшего рыхления почвы.
5. Аналогичным способом устанавливают и остальные круги по мере необходимости и в зависимости от глубины ямы.

Сделать шнековый ручной ямобур своими руками сложно, но если следовать поэтапной инструкции и приложить максимум терпения то всё получиться. Выделяют несколько этапов сборки:

1. В циркулярных дисках вырезается отверстие равное диаметру штока.
2. Диски не разрезают, а разгибают таким образом, чтобы получилась своеобразная спираль.
3. Необходимое количество спиралек устанавливают друг за другом на стержень и таким образом, получается шнековое приспособление.
4. В качестве долота используют сверло для установки на буроям ручной.

В отличие от дисковой модели, при изготовлении шнека придётся некоторое время помучиться, но в итоге всё получится.

Буроям своими руками сделать легко и просто. Такое приспособление отлично поможет в домашнем хозяйстве, сэкономит денежные средства, время и силы. Собирая этот аппарат самостоятельно, легко сделать необходимый диаметр и длину без покупки дополнительных переходников. Главное во время сборки — это соблюдать технику безопасности и следовать необходимым рекомендациям, чтобы сделать качественное и долговечное оборудование.

Используемые источники:

• https://zaborprofi.com/instrument/ruchnoj-bur-dlja-zemli.html
• https://remboo.ru/instrumenty/ruchnoy-bur-dlya-zemli.html
• https://sdelairukami.ru/zemlyanoj-bur-s-vozvratnym-mehanizmom-svoimi-rukami/
• https://usamodelkina.ru/11913-sadovyj-bur-svoimi-rukami.html
• https://tokar.guru/stanki-i-oborudovanie/bury/kak-sdelat-ruchnoy-bur-dlya-zemli-svoimi-rukami.html
