В холодное зимнее время хорошие источники тепла, как никогда кстати. Таким источником может быть масляный обогреватель. Его большой плюс — это отдача тепла даже после отключения прибора от сети. Поэтому, масляные обогреватели так популярны.
Как и другие теплоизлучающие приборы, масляные радиаторы имеют большую мощность. Поэтому работают чаще всего в экстремальном режиме.
Это в свою очередь приводит к перегрузкам в электрических цепях прибора и выходу из строя некоторых его элементов. А сам нагреватель (ТЭН) остается целым.
Поэтому, вместо того, чтобы покупать новый обогреватель, можно попробовать отремонтировать старый. Тем более, что для этого не нужно особых инструментов и приборов. Достаточно тех, которые есть практически в каждом доме.

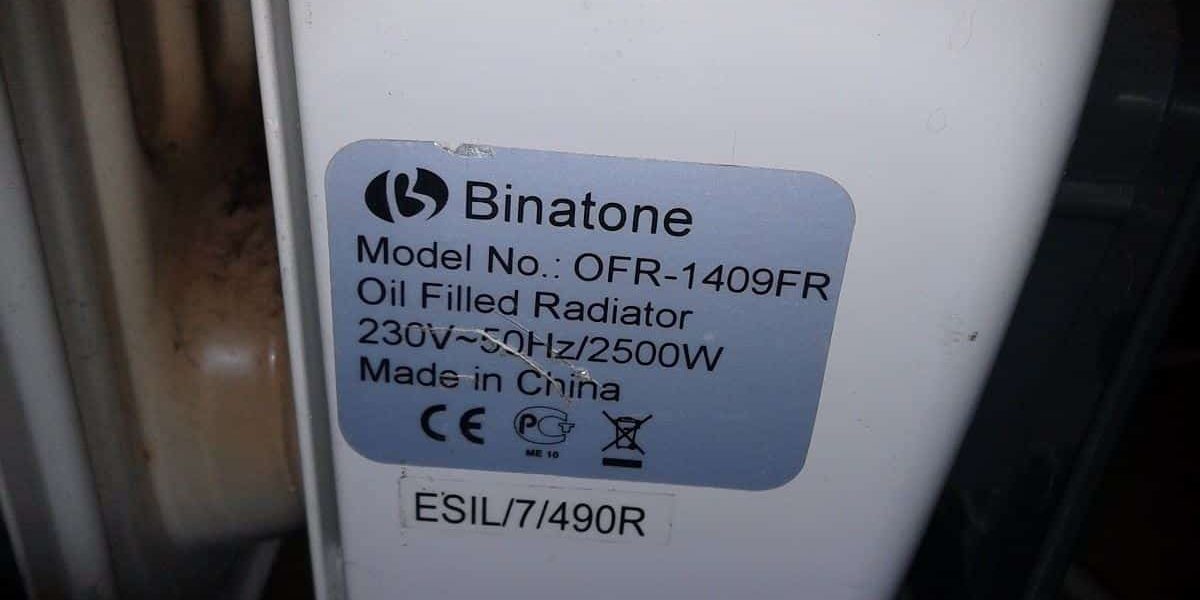

Ниже в статье, речь пойдет о масляном обогревателе Binatone. Но способ поиска неисправности и ремонта применим и к прибором других производителей. Ведь их компоненты и устройство мало чем отличаются.
Итак, как проявляется данная поломка. Обогреватель не греет, кнопки управления не светятся и манипуляции этими кнопками ни к чему не приводят.
В то же время напряжение в сети присутствует, что было проверено мультиметром. При таких условиях, проблема может быть как в самом обогревателе, так и в сетевом шнуре.
В любом случае обогреватель следует разобрать. По крайней мере снять защитный кожух панели управления.
Для этого прибор следует перевернуть панелью управления вверх. Сразу будут видны два винта крепления крышки снизу. Винты имеют головку под крест. Используя соответствующую отвертку — выкручиваем их.
Кладем винты так, чтобы никуда не закотились. Например, на магнит или в картонную коробку.
Далее, находим верхний винт крепления. Он скрыт за пластмассовой декоративной вставкой.
Находим отверстие, и пытаемся той же крестовой отверткой попасть на головку винта.
Выкрутив его, стараемся следить, чтобы он не выпал в нишу пластмассовой накладки. Иначе потом его будет трудно вставить обратно. Придется снимать эту панель, что не совсем удобно.
После того, когда винт будет откручен — переворачиваем крышку на бок.
Взору открываются основные узлы и элементы обогревателя.
Это сам нагреватель, тепловентилятор, выводы кнопок управления, термостат и механизм защиты от падения прибора на бок.
Все эти узлы соединены жмутом проводов.
Управление мощностью осуществляется двумя переключателями на лицевой стороне крышки.
Каждый выключатель добавляет 1000 Вт. Максимальная мощность 2 кВт. Если включить и тепловентилятор, значение увеличится до 2.5 кВт.
Включение тепловентилятора производится кнопкой сбоку панели. Его мощность составляет 500 Вт.
Если смотреть по схеме, то провода со шнура питания подключены: один прямо на оба нагревателя, второй на вывод датчика наклона.
Этот датчик состоит из группы контактов и качельки с противовесом.
При наклоне в одну из сторон, корпус качели разрывает контакты. Поэтому, чтобы проверить его на работоспособность, качельку нужно установить посередине.
Контакты прозваниваем любым прибором, показывающим цепь. Это может быть мультиметр, омметр или указатель напряжения.
Концы прибора соединяем с выводами датчика или штыре на вилке и смотрим на результат.
Прибор показывает цепь. Значит с датчиком все нормально. Дальше по цепи стоит термостат.
Интересно, что если установить щуп прибора на вход термостата, цепь он не показывает.
При внимательном осмотре, обнаруживается, что в термостойкой трубке находится предохранитель. И не просто обычный предохранитель, а защита от перегрева.
Чтобы до него добраться, нужно открутить винт крепления зажима. Если посмотреть на его маркировку, то можно увидеть, что рассчитан он на напряжение 250 В, ток 15 А и температуру 165°С.
То есть, он может сработать от короткого замыкания и от перегрева прибора свыше 165°С.
Проверяем его на целостность, используя ту же прозвонку. Прибор указывает на обрыв предохранителя. Случилось это от повышенных токов или температуры — неизвестно. Но причина непрохождения напряжения на нагреватель именно в нем.
Можно заказать термопредохранитель с такими же параметрами и установить его на место старого. Но самый простой вариант выйти из положения — совсем исключить его из схемы.
Еще не было случая, чтобы в холодное время масляный обогреватель закипел, тем более это предотвратит термостат.
Что же касается перегрузки по току, то в случае чего, сработает предохранитель или автомат на квартирном щите. Поэтому замена термопредохранителя не настолько актуальна.
Тем более, нет никакой гарантии, что новый предохранитель не сгорит в течении недели использования.
В любом случае, будете вы менять этот элемент или нет, неважно. Сейчас нужно, чтобы обогреватель работал.
Для этого откусываем предохранитель, желательно как можно ближе к его корпусу. Так будет возможность без проблем скрутить и спаять концы. При этом необходимо использовать канифоль и припой ПОС- 60. Паяльник лучше взять помощнее. Не менее 60 Вт, иначе поверхности недостаточно прогреются.
Вот как выглядит спаянное соединение. Разорвать его довольно сложно.
Теперь натягиваем термотрубку на соединение. Прикручивать трубку к корпусу нет нужды. Тем более,что это может способствовать короткому замыканию на корпус. Поэтому, провод следует расположить так, чтобы он находился внутри короба посередине, ничего не касаясь.
Далее, делаем все в обратном порядке. Надеваем крышку и зажимаем верхний винт.
После чего зажимаем два нижних крепления. Проверяем, чтобы крышка надежно была зажата, потому, что перемещение обогревателя происходит именно за ручку на крышке.
Когда все будет зажато и проверено, включаем прибор в сеть и смотрим на панель. Оба индикатора на кнопках светятся и радиатор начинает набирать температуру.
Можно считать ремонт успешным. Следует помнить, что нежелательно включать оба нагревателя и тепловентилятор. А также, нужно наблюдать за уровнем масла в радиаторе. При необходимости его можно добавить. Например, используя трансформаторное масло.
Следуя этим простым правилам, можно продлить жизнь обогревателя на долгие годы.
21 Фев
При наступлении холодной поры года многие сталкиваются с выбором бытовой техники, которая поможет согреться в холода. Чаще всего используется в быту масляный электрический радиатор. Это очень долговечный, безопасный и бесшумный прибор, который можно спокойно использовать, имея маленьких детей, так как он является мобильным и практичным источником подачи тепла. Такой обогреватель может подавать тепло не хуже обычной батареи для отопления, которая присутствует в каждой квартире.
Правила эксплуатации масляного обогревателя
Необходимо помнить, что при выборе не самого дорогого радиатора, он все равно будет включать в себя термостат, подцветку, а также защитные качества от перенагрева. Также очень многие обогреватели можно регулировать на температурные параметры, и изменения мощности. Необходимо придерживаться нескольким главным правилам при использовании данного прибора, таких как:
- При использовании, обогреватель необходимо располагать вертикально
- Не рекомендуется сразу же включать прибор, если он был перевезен в лежащем состоянии, следует подождать пару минут, для того, чтобы масло опустилось в низ нашего прибора
- Очень не желательно эксплуатировать обогреватель в комнатах с повышенной влажностью, нельзя высушивать на нем вещи, а так же не нужно ставить его вплотную к мебели
Из чего состоит масляный обогреватель?
Самые главные части и элементы конструкции обогревателя масляного типа:
- Емкость прибора является герметичной с маслом минерального типа
- Чтобы предотвратить повреждение корпуса обогревателя, необходимо знать, что такой клапан располагается в нижней части радиатора там, где и масло
- Присутствует специальный тэн, который зависит от электричества. При его помощи масло нагревается и происходит обогрев
- Для регулирования нагревания используется термостат
- Так же данный прибор имеет рычаг для переключения разный передач нагрева
- При покупке электрического прибора всегда должна быть вложена инструкция по эксплуатации
Техническое обслуживание и электрическая схема прибора
По своей сути, такие радиаторы, не имеют определенных правил обслуживания. Необходимо знать только пару основных правил, перед тем как использовать его после длительного перерыва:
- Обязательно следует протереть аппарат влажной тряпкой от пыли и грязи, а потом дать время для высыхания.
- Для того, чтобы радиатор служил долго, он заполнен определенным маслом. При случае поломки, его нужно отнести в сервисный центр, тому производителю, кто точно знает и сможет произвести его к работе.
- Данный обогреватель должен находится в сухом месте, не в коем случае не во влажном, так как могут возникнут проблемы в использовании в будущем.
- Такой радиатор должен сохранятся отдельно, без шнура, который необходимо отсоединить, а так же в хорошо отапливаемом месте.
Необходимо знать, что для того, чтобы починить или же произвести включение данного аппарата, нужно разбираться и изучить ее электрическую схему. Какой шнур используется, какое нужно заземление, выключатель, регулирующий термостат. Это все очень влияет на качественную и безопасную работу обогревателя. При изучении такой схемы вы точно будете знать, как правильно и разумно пользоваться электрическим масляным обогревателем.
Термозащитное реле Home Element 2000W срабатывает при 110 С, крепится к корпусу радиатора через термопасту
Следовательно наш герметик вполне соответствует поставленным задачам и температурному диапазону. К тому же при последовательном подключении ТЭНов их суммарная мощность понизится примерно в 4 раза.
Обезжириваем место вокруг гайки растворителем и наносим герметик
слегка обмакнув палец в жидкое моющее средство можно разгладить герметик не опасаясь что он прилипнет.
и оставляем сохнуть примерно на сутки
Теперь приступаем к последовательному подключению. Не стал рисовать схему так как все очень просто и наглядно видим на фото. В одном корпусе установлено 2 ТЭНа разной мощности 1000Вт и 1500Вт у Sturm. Поэтому на гайке ТЭНа мы видим 4 контакта (если бы стоял 1 ТЭН то контактов было бы всего два) Два контакта соединены металлической перемычкой и к этой перемычке подсоединен общий (масса) провод синего цвета (N) Два других провода идут от выключателя: белый (I) и красный (II). Говоря проще, когда вы щелкаете переключателем в положение (I) ток подается по белому проводу и включается ТЭН (I) 1000 Вт. Когда щелкаете переключатель (II) ток подается по красному проводу и включается ТЭН (II) 1500 Вт. Так как конструкции переключателей бывают разные, чтоб не путаться мы не будем туда лезть совсем, да нам это и не нужно. Все манипуляции только с контактами на гайке ТЭНа.
Наша задача отсоединить на выбор один из проводов белый (I) или красный (II), а общий (масса) провод который был на перемычке прикрутить на его место.
Таким образом создается последовательное подключение. Ток подается по белому (I) проводу, проходит через ТЭН (I) 1000 Вт далее по перемычке переходит в ТЭН (II) 1500 Вт и уходит по общему (масса) синему проводу. Аналогично на других обогревателях. Цвет проводов может быть различным, но главное принцип подключения. Все очень просто. Оставшийся отсоединенный провод нужно хорошо заизолировать и спрятать чтоб он не болтался. Далее собираем корпус в обратном порядке.
Потребление Sturm 2500W до переделки 2100 Ватт (?!)
Масляные электрические обогреватели имеют простую конструкцию, поэтому обычно при их эксплуатации не возникает особых сложностей.
В большинстве случаев они выходят из строя, проработав не один гарантийный срок.
Однако даже простота конструкции иногда не может спасти масляный обогреватель от поломки, обычно случающейся в самый неподходящий момент.
Затруднения при устранении неисправности может вызвать лишь утечка масла, появление которой легко обнаружить при визуальном осмотре устройства. Подтёки масла, появившиеся на корпусе обогревателя, говорят о том, что устройство необходимо срочно выключить, а затем позаботиться о приобретении нового прибора обогрева.
Некоторый умельцы способны вернуть к жизни масляный обогреватель и после появления такой неисправности, но эта работа достаточно сложная, занимающая немало времени. Занимаются таким ремонтом крайне редко.
Для исправления других повреждений обычно обращаются к специалисту, однако, обладая элементарными знаниями электротехники, вполне возможно решить проблему самостоятельно.
Внимание! Любой ремонт электрообогревателя должен выполняться с соблюдением правил техники безопасности. Устройство должно быть отключено от электросети.
Специалисты считают, что правильное определение неисправности делает ремонт устройства уже наполовину выполненным. Поэтому первым этапом ремонта масляного обогревателя всегда становится диагностика устройства. Для того, чтобы найти неисправность устройства, необходимо знать, как оно устроено, какие детали входят в его конструкцию.
Устройство и принцип работы обогревателя
Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.
В нижней части емкости вставлен ТЭН. Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.
Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.
Простейшая схема масляного обогревателя выглядит так:
При замыкании выключателя, после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.
С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.
Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.
Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.
Принципиальная схема масляного обогревателя с вентилятором, практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить, если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.
Неисправности и ремонт масляного обогревателя
Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться, то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.
Многие неисправности вполне можно устранить самостоятельно, имея основные навыки в ремонте электроприборов.
Исключением может стать неисправный ТЭН, чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.
Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.
При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.
Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.
В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются.
В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.
Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.
При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.
При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.
Важно: не рекомендуется самостоятельно ремонтировать поврежденный корпус обогревателя и пробовать заменить неисправный ТЭН.
После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает, то придется обращаться за консультацией к специалисту.
Наиболее вероятно, что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.
Устройство и электрическую схему масляного радиатора вы найдете на видео:
Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:
Здравствуйте! В электрике слаб, поэтому сам разобраться не могу. Возникла необходимость отремонтировать обогреватель. При вскрытии обнаружил обгоревший контакт. Насколько я понял, достаточно поменять его.
Но вот проблема: в каком порядке вставить эти самые четыре провода обратно? Они были отсоединены ещё до вскрытия мной, поэтому не знаю, что делать.
Здравствуйте! Смотря какие 4 провода и какой контакт обгорел… Нужно проверить исправны ли ТЭНы вашего обогревателя. Их можно проверить омметром (сопротивление должно быть низким) или обычной прозвонкой (она должна пищать). При этом не должно быть контактов ТЭНа и корпуса обогревателя. Если ТЭНы исправны и не пробиты на корпус то приступайте к сборке. Если ТЭНа 2 — то провода от них выходит обычно 4. Обогреватель вставляется в розетку, на одном конце вилка, а на другом провода подключены к клеммникам в обогревателя и их обычно 3 — фаза, ноль и земля (желто-зеленый).
Так вот два провода от тэнов подключаются напрямую к нулю (один из штырьков вилки), а вторая пара проводов ТЭНов подключается к крайним контактам тумблеров., к средним контактам тумблеров подключается провод от термостата (такая штука с крутилкой — регулятором температуры), фаза (второй штырёк вилки) подключается к этому биметаллу, а от него уже к другим контактам тумблера. На словах это звучит весьма запутано, поэтому я прикладываю видео, котором можно проследить подключение проводов и описан принцип работы устройства.
