Дымовая труба – один из важнейших элементов печи, от правильности выполнения и исправности которой, зависит надежная работа печи, прежде всего в критических режимах (например, растопка), пожаробезопасность всего сооружения. Большая часть печной трубы в основном скрыта от ежедневного пригляда – чердак, как правило, не самое посещаемое помещение, а между тем, она, труба, требует регулярных осмотров и вообще, самого пристального внимания к своей исправности.Общие положенияДело в том, что именно дымовая труба создает тягу – подсос воздуха снизу, за счет поднятия горячих газов вверх. И если в самой печи, при ее топке создается небольшое разрежение и любая неплотность, грозит нам только ухудшением КПД агрегата, то в дымовой трубе, давление уже положительное, и чем выше от земли, тем положительнее. Неплотности в теле трубы, уже грозят выбрасыванием наружу горячего газа и искр. Особенно это опасно вблизи деревянных конструкций – в месте прохода перекрытий, элементов кровли. За время эксплуатации дровяных печей, был накоплен изрядный опыт, освоены несложные конструктивные приемы и мероприятия, позволяющие риск пожара от печи, свести к минимуму. Их следует придерживаться, о печи, как об объекте повышенной опасности, стоит помнить всегда. Что касается дымовых труб – для классических кирпичных дымоходов выработаны вполне безопасные конструкции проходов через перекрытия и кровлю. Кирпичные дымоходы на чердаках, рекомендуется штукатурить и белить – любые трещины на такой поверхности отчетливо видны. Кладку дымоходов следует выполнять с особенной тщательностью, полностью заполняя швы глиняным раствором. Захламление чердачного пространства, в первую очередь вокруг дымовой трубы не допускается. Следует совершать регулярные осмотры дымовой трубы на чердачном пространстве. Конструктивно, дымовые трубы бывают насадными (поверх печи) и коренными – стоящими отдельно. Последние, существенно удобнее в смысле ремонта. Кроме того – часть печной трубы расположена вне помещения – дымовая труба может быть выполнена в первую очередь, скажем до холодов. Печь или плита, может строиться и позже, в отапливаемом помещении. Ремонтопригодность печи с насадной трубой, существенно ниже. Несмотря на это, умельцы изловчаются практически полностью ремонтировать печь, приподнимая трубу домкратами. Существует, однако, малоизвестное конструктивное решение, позволяющее существенно повысить ремонтопригодность печи с насадной трубой. Для этого, поверх печи отливается нетолстая армированная бетонная плита, а труба строится поверх нее. При ремонте такой печи, можно одномоментно, практически полностью разбирать один из ее углов или стенок без демонтажа дымовой трубы. Примыкающие к противопожарному расширению кладки — распушке дымовой трубы, деревянные конструкции перекрытия, рекомендуется отделать тонкой листовой сталью, поверх которой, гвоздиками закрепляется листовой, вымоченный в жидком глиняном растворе, войлок. Это очень хороший индикатор неисправностей в труднодоступном месте – при образовании свища в стенке трубы, войлок начинает тлеть, издавая резкий неприятный запах, легко улавливаемый и опознаваемый, даже в больших помещениях. Образованные практическим путем, безопасные размеры при строительстве печи, приведены ниже.
Отдельная история – хорошая работа и долговечность дымовой трубы. Здесь также есть несколько правил – высота дымохода должна быть значительной – не менее 5м от колосника, для исключения «ветрового подпора» и как следствие дымления печи, труба должна иметь определенную высоту над кровлей (см. рисунок выше). Внутренняя часть дымовой трубы, должна быть, возможно более гладкой – иногда, внутреннюю часть кирпичной трубы штукатурят или вставляют в нее «обсадную» трубу из керамики или нержавеющей стали. Это существенно упрощает требования к кирпичной кладке трубы, повышает пожарную безопасность. Сечение канала дымохода такой трубы, в крайнем случае, можно несколько уменьшить – за счет гладкости стенок, сопротивление газовому потоку не увеличится. Дымовая труба теплоемкой отопительной печи должна быть «теплой» — кирпичная кладка, при грамотном проектировании печи (достаточно высокая температура на входе в трубу) этому требованию удовлетворяет. Труба, выполненная из более теплопроводящих материалов должна быть утеплена негорючим материалом с низкой теплопроводностью. В противном случае, в ней, в трубе, конденсируется влага и креозот, и то и другое стекает в печь, разрушает кладку, служит причиной неприятного запаха в помещении. Еще одна важная забота при выполнении печной трубы – обеспечить плотную заделку кровли вокруг нее, не позволяющую осадкам проникать внутрь чердачного помещения. При выполнении трубы кирпичной кладкой, существуют надежные, испытанные временем конструкции, объединяющие противопожарное расширение кладки (распушку) и косой карниз на трубе поверх кровли, под который заводят сформованные уплотнительные элементы из металлического листа. Элемент называется выдрой. О проходе дымовой трубы через балки и стропила, следует позаботиться еще на этапе размещения печи в доме, при этом, лучше всего дымовую трубу разместить рядом с коньком крыши, это облегчит заделку кровли под выдру, уменьшит высоту трубы над кровлей (основная ее часть будет под крышей, что положительно скажется на долговечности конструкции), наконец, вид дома с такой печной трубой, наиболее эстетичен. В последнее время нашли применение весьма удобные металлические утепленные дымоходы. Внутренняя их часть выполнена из нержавеющей стали, внешний кожух, может быть как нержавеющей стали, так и из более дешевой – оцинкованной. Пространство между трубой и кожухом, заполнено негорючей теплоизоляцией. Дымоходы отвечают помянутым выше требованиям и монтируются из готовых элементов, вроде конструктора. В ассортименте имеются элементы аналогичные распушке и выдре, элементы для присоединения к печной конструкции. Постановка задачиДля нашей печи-стенки, дымоход решили сделать комбинированным – под крышей классический кирпичный, вывод же за кровлю – двумя кусками двухслойной металлической «сэндвич»-трубы. Сделать трубу канонически — выложить ее полностью из кирпича, мы не успели до осенних дождей, кроме того, наружная, выше кровли, часть кирпичной трубы имеет довольно сложную конструкцию и выкладывается на цементном растворе, а нам, вероятно, придется позже, подключать к существующему дымоходу еще одну – банную печь. Порядовки дымохода Наш дымоход – самый маленький из благородного семейства печных кирпичных труб – в сечении, всего половинка кирпича- 13х13см. Порядовки его самого и распушки с выдрой ниже.
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Мы не представляем жилища без отопления. Наше понятие комфорта безоговорочно включает в себя подходящий температурный режим. В частном доме центрального отопления нет, и проблему обогрева каждый владелец решает по-своему.
Приветствуем нашего постоянного читателя и предлагаем его вниманию статью про дымоходы для печей – абсолютно необходимую составляющую любой отопительной системы, будь то печь, современный камин или котел с автоматической подачей топлива.
Что это такое и для чего он нужен
Дымоход – вертикально расположенная труба, отводящая горячие дымовые газы топлива в отопительном агрегате в атмосферу на высоту, достаточную для создания тяги в коробе и рассеивания ядовитых продуктов сгорания подальше от окон и вентканалов.
Принцип работы
Принцип работы дымоходов основан на явлении расширения горячих газов, уменьшения их плотности и соответственно подъеме более легких газов вверх.
Дымовые газы поднимаются вверх, в топке образуется разрежение и подсасывается более холодный воздух – возникает явление тяги.
Как устроен дымоход
Основная часть любого дымохода – вертикальная трубная конструкция. Конструктивно привычный кирпичный стационарный короб отличается от современных сборных собратьев из готовых модулей заводского изготовления.

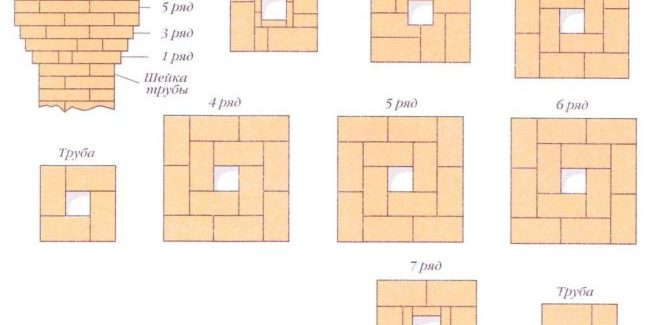

Традиционная кирпичная труба включает следующие элементы: шейка для соединения с печью, стояк с задвижками, откос, выдра, шейка (в месте прохода через кровлю), оголовье, иногда металлический колпак.
Самодельные дымоходы из металла или асбоцемента включают в себя трубы, колпаки, переходники для подключения к печи, утепление.
Самые современные виды дымоотводов – керамические и из трехслойной сэндвич-трубы. Конструкция из керамики состоит из внешнего керамзитобетонного каркаса, внутренней сборной керамической трубы, слоя утеплителя между ними. Сама керамическая и сэндвич-конструкции включает в себя следующие блоки: прямые, для сбора конденсата, тройники, модули для прочистки, переходные элементы для подключения отопительных агрегатов. Неотъемлемой частью современного дымопровода является дефлектор.
Виды и конструкции
Конструктивные особенности дымопровода в первую очередь зависят от материала, из которого они изготовлены.
По материалу дымоходы бывают:
- кирпичные;
- железобетонные (обычно промышленные);
- асбоцементные;
- из стали;
- керамические;
- трехслойные металлические – два слоя стали с утеплителем из минеральной ваты между ними.
По конструкции дымоходы бывают:
- коренные – конструкция имеет собственный фундамент;
- стенные, встроенные в несущие стены здания;
- насадные – легкие трубы насаживаются на вертикально расположенный выходной патрубок котла или камина (и буржуйки);
- нередко легкие конструкции просто подвешивают к несущим конструкциям здания;
- коаксиальные – устроенные по принципу «труба в трубе». Самый распространенный пример – горизонтальные газоотводы газовых отопительных котлов. Применяется в устройствах с закрытой камерой сгорания и обеспечивают максимальную безопасность жильцов. Экономят расход топлива. Недавно появились вертикальные конструкции системы Шидель, забирающие воздух для горения на кровле дома (чуть ниже оголовка).
Какой лучше выбрать
Выбор дымохода во многом зависит от параметров установленного отопительного агрегата (конструкции, температуры, вида применяемого топлива), степени готовности дома (модернизируем старый дом с печью и стенной трубой, дом только «в проекте» или уже смонтированы несущие конструкции, или уже есть отделка); отапливаемых объемов.
Особенности различных типов дымоходов приведены в таблице:
Таблица 1
| Наименование | Достоинства | Недостатки |
| Кирпичные | Прочная и устойчивая к высоким температурам конструкция из кирпичной кладки, долговечность – в зависимости от материала вкладыша. | Сложный монтаж, требующий каменщиков высокой квалификации; большой вес, необходимость фундамента; большое время монтажа, необходимость примерно каждые 10 лет замены вкладыша. При работе с современными котлами и каминами кирпич без вкладыша может разрушиться буквально за 10 лет. Стенные конструкции можно смонтировать только в процессе строительства дома. |
| Керамические | Срок службы до 50 лет, гладкая внутренняя поверхность, высокая скорость монтажа; высокая кислотоустойчивость, хорошая теплоизоляция; выдерживают температуру до 550° | Дорогой вариант; монтаж требует некоторой квалификации, имеется необходимость в фундаменте; хрупкость |
| Стальные однослойные (и асбоцементные) | Гладкая внутренняя поверхность, легкие, недорогие, высокая скорость монтажа, простота ремонта; устойчивость к коррозии и конденсату | Требуется утепление; при проходе через конструкции из горючих материалов необходимы большие отступки; прогорают за 10-15 лет, нет комплектующих – при монтаже придется делать самом все элементы. Оцинковка прослужит лет пять (или меньше) |
| Стальные типа «сэндвич» | Большой срок службы, гладкая внутренняя поверхность, небольшой вес, быстрый легкий монтаж, простой ремонт, высокая устойчивость к коррозии и конденсату; можно устанавливать/подвешивать снаружи здания; хорошая теплоизоляция | Достаточно дорогие элементы |
Применять гибкую стальную гофру не стоит – прогорают очень быстро.
Несмотря на цену, стоит выбирать современные керамические дымоходы или «сэндвич». Их при необходимости можно смонтировать и в готовом доме, и за пределами дома, они долговечны, достаточно просто собираются, устойчивы к высоким температурам, хорошо утеплены, имеют большой ассортимент готовых заводских элементов.
Если есть желание использовать старый стенной короб от обычной отопительной печи – необходимо вставить вкладыш из нержавеющей стали и утеплить. Но возможно, стоит выбрать сэндвич – мороки меньше.
Сделать самому или заказать
Сделать самому можно некоторые элементы для монтажа однослойных труб или выложить кирпичную конструкцию (если имеются навыки квалифицированного каменщика).
А вот монтаж сборных конструкций вполне можно выполнить своими руками – это поможет сэкономить немалую сумму из семейного бюджета. За услуги квалифицированной бригады заплатить придется немало – сумма сопоставима со стоимостью материалов. Есть риск нарваться на неквалифицированных рабочих.
При решении вопроса о выполнении работ своими руками необходимо тщательно проанализировать свои возможности:
- насколько доступна кровля;
- есть ли у Вас друзья или родственники, которые могут помочь;
- есть ли у Вас страх высоты;
- какова Ваша квалификация в выполнении ремонтных работ.
Строительные нормативы
Устройство дымоходов определяется положениями СНиП 41-01-2003.
Конструкция дымохода должна отвечать следующим нормативным требованиям:
- минимальная высота должна быть не менее 5 000 мм или колосниковой решетки;
- при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 500 мм;
- при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба должна быть не ниже конька;
- при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°;
- оголовок должен возвышаться над плоской кровлей на высоту не менее 1 000 мм;
- максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1000 мм, суммарная длина их проекций на горизонталь не должна превышать 2000 мм. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.
Требования пожаробезопасности к дымоходам
Расстояние от поверхности дымоходов из керамики, утепленных стальных и асбоцементных до горючих конструкций дома должны быть не менее 250 мм; для кирпичных дымопроводов и конструкций сэндвич-труб – не менее 130 мм.
Необходимо защищать строительные конструкции из горючих материалов с помощью цементной или гипсовой штукатурки по сетке толщиной не менее 25 мм.
Если покрытие кровли может гореть (рубероид, битумная черепица, ондулин), или на ней могут скапливаться листья, пух — на оголовок обязательно следует устанавливать сетчатый искрогаситель.
Помните, что от качества дымоудаления зависит жизнь и здоровье Ваших близких.
Сила тяги
Факторы, влияющие на силу тяги:
- высота трубы;
- состояние поверхности внутреннего канала – регулярность очистки от сажи, шероховатость стенок;
- наличие наклонных или горизонтальных участков. Наличие горизонтальных и наклонных участков нежелательно, так как удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;
- установка дефлектора;
- качество утепления;
- подвод воздуха к топке.
От силы тяги зависит Ваша безопасность, поэтому необходимо регулярно проверять наличие тяги и принимать меры к очистке канала от сажи, оголовка трубы – от наледи.
Изготовление и установка дымохода своими руками
Из каких материалов лучше сделать
Самые простые в монтаже – стальные конструкции. Однослойные стальные изделия требуют утепления и изготовления комплектующих – в общем, работа для патологических трудоголиков, и здесь мы не будем рассматривать их монтаж.
Установка дымохода из сэндвич-трубы достаточно проста, наличие большого количества всевозможных элементов и комплектующих в магазинах позволяют собрать устройство любой конфигурации.
Чертеж и схемы
До начала работ определиться с размерами и начертить схему или чертеж – это поможет правильно рассчитать необходимое количество материалов и правильно организовать работы.
Расчет размеров
Высота трубы определяется в соответствии с требованиями СНиП 41-01-2003, но не должна быть ниже 5 м от колосниковой решетки. Диаметр принимается равным диаметру выходного отверстия отопительного прибора.
Видео по монтажу
Просмотрите наше видео – оно поможет увидеть все тонкости процесса сборки.
Особенности монтажа
Монтаж начинают от печи или камина. Первый стартовый элемент монтируется на патрубок котла или печи. Этот элемент не имеет утепления по технологическим причинам (безальтовый наполнитель плавится и спекается в камень). Все элементы спроектированы таким образом, что один ее конец имеет меньший диаметр и вставляется один в другой, как в раструб. Один из вариантов стыковки – чуть вытащить внутреннюю трубу, вставить в другую внутреннюю трубу. Придавить. Затем опустить по ней наружную трубу с утеплителем, придавить. Закрепить соединение обжимным хомутом, затянуть его болтом с гайкой. Все стыки нужно промазывать герметиком.
Затем монтируют тройник, снизу монтируют модули с лючком для прочистки и конденсатоотводчиком. Бывают конструкции для установки нижней части дымохода на пол.
Затем монтируют остальную часть конструкции. Через метр сэндвич крепят к стене специальными кронштейнами. На каждом этаже и на чердаке должен быть установлен элемент с лючком для прочистки.
Желательно соединять элементы дымохода «по конденсату» — трубы монтируются таким образом, чтобы верхняя вставлялась в нижнюю и конденсат не мог просочиться через стыки, а стекал по стенкам в конденсатоотводчик.
Под потолком монтируют элемент с шибером.
Место прохождения трубы в перекрытии закрывается оцинкованным листом и заполняется утеплителем. Расстояние до конструкций должно составлять не менее 130 мм.
Самым сложным этапом в монтаже является прохождение кровли. Размечают отверстие в нужном месте кровли. Делают отверстие в кровле. Изнутри крепится подкрышный лист, на кровлю устанавливается крышная разделка. Ее подбирают в зависимости от угла наклона кровли. Края разделки заводят под лист кровельного материала.
Если нужно, устанавливают растяжки. Устанавливают дефлектор.
Частые ошибки и проблемы при установке
Самая серьезная ошибка – отсутствие конденсатосборника и элементов с лючками для прочистки.
В местах прохода конструкций через перекрытия категорически запрещается устанавливать стыки отдельных элементов – просочившийся горячий дым может вызвать пожар.
Очень существенной ошибкой является отсутствие дефлектора или хотя бы колпака над дымопроводом.
Снег и дождь не должны попадать внутрь трубы – они усиливают образование конденсата, наледь может перекрыть сечение трубы.
Обслуживание и чистка
Любой дымоход требует регулярной очистки от сажи. Это позволит избежать пожаров, уменьшения тяги. Чистку следует проводить 2 раза в год.
Способов чистки два – механический и химический.
При химическом в топке сжигают специальные средства. Они горят при очень высокой температуре и ускоряют износ внутренних стенок дымохода, поэтому для сэндвича лучше применять механические способы очистки.
На оголовке могут намерзать сосульки и наледь из конденсата – они перекрывают сечение короба и уменьшают тягу, что увеличивает опасность отравления жильцов угарным газом.
Советы специалистов
Нужно выбирать трубы, у которых толщина внешнего слоя металла составляет 1 мм (а не 0,5 мм). Проверить очень просто – у изделия с тонкой стенкой стенка прогибается, если сдавить руками.
При монтаже сэндвичных конструкций необходимо использовать специальный герметик для высокой температуры эксплуатации (автомобильный герметик с температурой эксплуатации 500° не подходит).
Если труба возвышается над кровлей более, чем на один метр – ее следует укрепить растяжками.
Места прохода сэндвича через кровлю и перекрытие необходимо обязательно дополнительно утеплять.
Заключение
Желаем Вам, наш уважаемый читатель, удачной установки дымохода в своем родном доме. Надеемся, что наш материал пригодился Вам как источник полезной информации при проведении монтажа. Подписывайтесь на рассылку наших статей и делитесь интересной информацией с друзьями в соцсетях.
Главная / Дымоходы / Стальные /
Дымоход для печи чаще всего делают из металлических труб. Смонтировать конструкцию можно своими силами без привлечения специалистов. Нужно верно рассчитать длину и высоту дымохода, собрать дымоход и качественно его заизолировать.
Содержание
- Требования к дымоходу
- Правила монтажа
- Инструменты и материалы
- Этапы монтажа
—>
Дымоход — обязательный атрибут любой печи, благодаря которому из системы отопления удаляются образовавшиеся продукты сгорания. Дымоход чаще всего делают из металлической трубы. В ней создается тяга, при помощи которой все газы уходят вместе с дымом.
Металлический дымоход чаще всего устанавливают для дровяных печей и других приборов длительного горения в частных домах и банях.
Требования к дымоходу
Смонтировать металлический дымоход для печи можно своими руками, главное — сделать это правильно, иначе из-за неверных расчетов повысится нагрузка на систему отопления, произойдет задымление помещения и др.
Основные характеристики любого дымохода:
- форма;
- материал;
- размер.
Ранее мы уже писали про материалы для дымохода и рекомендовали добавить статью в закладки.
Первое, на что следует обратить внимание при покупке дымоходной трубы — ее форма. Мастера рекомендуют использовать цилиндрические трубы, они лучше остальных подходят для вывода отходящих газов и дыма.
<d>Рекомендуем изучить по данной теме также:</d>
Очистка дымоходной трубы от загрязнений: возможные способы
Многие владельцы каминов и печей задаются вопросом, как прочистить дымоход? И это не случайно, ведь уменьшение тяги может привести к выходу из строя дымохода и пожару. Давайте разберемся в данном вопросе.
12347 4
Важно! Дымоход для печи должен иметь как можно меньше углов, резких переходов и преград. В противном случае на стенках трубы будет оседать много сажи и пепла.
Чаще всего для обустройства дымохода печи используют стальные трубы. В сравнении с кирпичным дымоходом их намного проще прокладывать.
Материал, из которого изготовлен дымоход, не менее важен. Если речь идет о среде с повышенной кислотностью, то лучше всего использовать стальные трубы из «нержавейки» с молибденом. Печной дымоход можно выложить и из кирпича, однако наиболее популярным материалом является легированная сталь. Ранее мы уже писали про выбор дымохода из оцинкованной стали и советовали добавить статью в закладки.
Размер дымохода напрямую зависит от размера отопительной конструкции (печи). Чтобы верно определить высоту сооружения, необходимо обратиться за помощью к документам о строительных нормах. Ошибки в расчетах приводят к уменьшению тяги и появлению следов сажи в помещении. Чтобы не ошибиться с диаметром и длиной труб, можно использовать подходящий готовый проект с размерами из сети Интернет.
В таблице показаны рекомендуемые размеры топки в сантиметрах при высоте дымовой трубы в 5-10 метров
Основные требования к металлическим дымоходам:
- Трубы должны быть хорошо заизолированы.
- Перед установкой дымохода нужно сделать правильные расчеты и подготовить проект.
Советуем изучить материал об установке теплообменника на дымоход своими руками на нашем сайте.
Выполнение этих правил позволит дымоходной трубе функционировать без таких последствий, как задымленность помещения, оседание сажи, поступление угарного газа и др.
Детали для металлического дымохода (трубы, колено, тройники, соединительные элементы и т.п.) можно приобрести в специализированных магазинах. Если навыков строительного дела нет, всегда можно обратиться к профессионалам.
Читатели считают данные материалы полезными:
Правила монтажа
- Если дымоходная труба возвышается над крышей более чем на полтора метра, то ее нужно дополнительно закреплять кронштейнами или растяжками.
- Высота металлической трубы от печи до оголовка должна быть не менее 5 м.
- Для удаления конденсата в дымоходе монтируют специальные заглушки.
- В некоторых отопительных приборах температура отходящих газов очень высокая, поэтому поверхность потолка должна быть дополнительно заизолирована. Также мастера рекомендуют использовать специальные детали при монтаже, например утепленный проход через потолок.
- За пределы кровли дымоход должен выходить не менее чем на полметра.
- При монтаже дымоходной трубы недопустимо «заужение» ее диаметра.
- Горизонтальные участки металлической трубы не должны быть более 100 см в длину.
- Если трубопровод прокладывается вблизи конструкций из горючих материалов, то он должен нагревать их не более чем на 50 градусов по Цельсию.
- Дымоход должен проходить на безопасном расстоянии от электропроводки, газового трубопровода и легко воспламеняемых стройматериалов.
Подробнее о правилах установки дымоходов читайте на нашем портале.
Пример дымоходной трубы для буржуйки или банной печи
Инструменты и материалы
Металлический дымоход для печи можно смонтировать самому, для этого нужно подготовить следующие материалы и инструменты:
- металлическое колено;
- стыковочное колено;
- металлическая труба;
- герметик (Рекомендуем прочитать материал о герметике для печей и каминов);
- искрогаситель;
- теплоизоляция;
- кронштейны или другие крепежные элементы;
- противопроливневый козырек;
- тройник с отводом конденсата и др.
Примечание: Тройник для сбора конденсата и чистки дымохода бывает двух видов: под 90 и 45 градусов. Обычно он продается со специальной заглушкой. Она может быть глухой или с конденсатоотводом.
Детали для устройства металлического дымохода — колено, тройник, заглушки и др.
Этот материал отлично дополнят следующие публикации:
Этапы монтажа
Печной дымоход, а в данном случае речь пойдет об установке трубы для буржуйки стандартных размеров, монтируется следующим образом:
- Первый отрезок металлической трубы при помощи герметика фиксируют в дымоходном отверстии в печи.
Металлическую трубу надежно крепят к печке. В любом отопительном приборе есть отверстие для установки дымохода.
- Колено наращивают, двигаясь вверх до потолочного перекрытия или окна.
Важно! Крепить трубу к стене кронштейнами необходимо через каждые два метра.
Высота дымохода зависит от размера конструкции, ее мощности и диаметра труб.
- Дойдя до потолка, вырезается отверстие необходимого размера и убирается теплоизоляция. Размер прохода должен быть больше диаметра трубы минимум на 70 мм.
Металлический трубопровод обычно прокладывают через стену/кровельное перекрытие.
- Через пропускной стакан выводят трубу и фиксируют ее в месте крепления с наружным дымоходом.
При прокладке дымохода через потолок нужно быть очень внимательным. Чаще всего потолочные перекрытия выполнены из дерева, поэтому важно заизолировать «опасный» участок трубы.
Совет! Места стыков колен, труб и тройников дополнительно скрепляются хомутами. После завершения работ их дополнительно герметизируют.
- Далее крепят тройник для отвода конденсата.
Совет! Если дымоход будет выводиться через окно, то проходной стакан устанавливают в отверстие стекла.
- Наружный дымоход покрывают битумом, обеспечивают соответствующую теплоизоляцию.
Пример соединения внутреннего дымохода с наружным. На данном этапе монтажа также следует соблюдать правила противопожарной безопасности.
- На поверхность трубы крепят искрогаситель, в народе его называют «грибок». Он защищает дымоход не только от вылетающих искр, но и от осадков и мелкого мусора.
- В завершении работ на дымоход устанавливают зонт.
Высота трубы над кровлей должна быть не менее 50 см.
- Места труб, которые могут быть подвержены коррозии, обрабатывают термостойкой краской.
- После проведения всех монтажных работ по установке металлического дымохода проводят пробную топку печи. Проверяют герметичность сооружения, уровень нагревания.
Важно! При испытании печи с только что установленным дымоходом из металлической трубы может появиться запах гари или легкое задымление. Это связано с кристаллизацией состава герметика и испарением масла с поверхности труб.
Схема устройства металлического дымохода для печи. Монтаж данного сооружения должен производиться строго по инструкции.
Эффективная работа дымохода для дровяной печи и других видов отопительных приборов зависит не только от правильности монтажа и расчетов. Дымоходу нужен постоянный уход. Необходимо регулярно следить за состоянием труб на предмет прогаров, ржавчины, коррозии, чистить их. На внутренней поверхности труб в процессе эксплуатации печи остаются следы копоти и сажи, которые делают диаметр сечения трубопровода уже. Помимо естественных продуктов горения там могут оседать следы пластиковых отходов. Иногда дымоход засоряется из-за появления внутри трубы осиного гнезда и др. Мастера рекомендуют проводить очистительные работы не реже двух-трех раз за отопительный сезон.
Когда монтаж дымохода из металлической трубы завершен, проводят «испытательную» топку отопительного прибора и внимательно осматривают сооружение.
Для чистки можно использовать:
- осиновые дрова — горение осины быстро удаляет сажу;
- гибкий толстый трос для труднодоступных мест;
- сжигание вместе с топливом специальных химических составов и др.
Видео: установка металлического дымохода своими руками
Установить металлический дымоход для печи можно своими руками. Чтобы избежать неприятных последствий, нужно четко следовать инструкциям и не проявлять изобретательность.
По данной теме чаще всего читают также:
Посмотрите другие материалы на похожие темыОсобенности выбора дымохода из оцинкованной сталиЛогичным завершением при обустройстве системы отопления является монтаж дымохода. Изделия из оцинкованной стали наиболее востребованные, поскольку имеют… 11234
Как построить кирпичную дымоотводящую трубу
За и против конструкцииЭлементы системыОсобенности проведения расчетовВыбор материалаТехнология процессаГильзование трубы
Эффективность, а главное, безопасность работы твердотопливного котла или печи во многом зависит от системы дымоотведения. Поэтому ей следует уделить особое внимание. В продаже можно найти множество современных стальных моделей, которые выпускаются промышленным способом. Их нужно только грамотно установить. Однако высокая стоимость и недостаточная долговечность нравятся не всем. Многие решают возвести дымоход из кирпича своими руками. Разберем все этапы этого процесса.
Кирпичный дымоход: за и против
Традиционный вариант остается востребованным, несмотря на появление более современных моделей. Бесспорными достоинствами такой конструкции можно считать:
- Длительный срок эксплуатации. Он прослужит не меньше 30 лет.
- Относительно невысокая стоимость, особенно по сравнению со стальными или керамическими аналогами.
Кроме того, дымоотвод из кирпича — традиционный архитектурный элемент дома, который не только функционален, но и красив. Некоторые типы кровли, например черепица, хорошо сочетаются именно с ним.
—> </figure>
-
Дачный участок
Уличная печь своими руками: особенности разных видов и советы по строительству
Есть у системы и недостатки, причем значительные. Ее масса очень велика, по этой причине приходится строить надежное основание. Оно должно выдерживать значительную нагрузку. Строительство достаточно сложно и продолжительно по времени, тогда как стальные детали устанавливать намного легче и быстрее. Но и это еще не все минусы. Внутреннее сечение трубы имеет форму четырехугольника.
Это не хорошо, поскольку оптимальным вариантом в этом случае будет круг. В углах четырехугольного дымоотвода образуются завихрения, которые препятствуют нормальной тяге и затрудняют движение газов. Кроме того, внутренняя часть кирпичного дымохода для газового котла, как и любого другого, всегда шероховата, даже если ее оштукатурили. На такой поверхности легко откладывается и накапливается сажа, что приводит к уменьшению сечения прохода и ухудшению тяги.
И еще один значимый минус. Керамика чувствительна к кислотному конденсату, и под его воздействием быстро разрушается. Агрессивное вещество образуется в дымовых газах, температура которых ниже 90 С. Для традиционных печей и котлов это неактуально, потому что поток не успевает настолько остыть. А вот для современных экономичных моделей с низкотемпературным дымом это значимо. В таких случаях необходимо гильзование дымоотвода, иначе он быстро придет в негодность. Иногда для упрощения работ стальную трубу обкладывают кирпичом.
—> </figure>
Основные элементы конструкции
Дымоходы различаются по способу строительства на три основных типа:
- Коренной. Сооружение возводится на отдельном фундаменте. Его минимальная глубина 30 см. Таким образом, дымоотвод является самостоятельным, он не связан с другими элементами генерирующей тепло установки. Для отвода газов используется специальный горизонтальный патрубок, который перекидывается к нему от котла. Таким образом, к примеру, сооружается кирпичный дымоход для металлической печи.
- Насадной. Монтируется на верхней части печи. Последняя образует основание для трубы. Учитывая ее вес, на отопительный прибор ложится большая дополнительная нагрузка. Поэтому требуется провести расчеты, чтобы убедиться, что он ее выдержит. В любом случае, толщина печных стенок не может быть меньше двух блоков.
- Настенный. В качестве дымоотвода используются каналы, проложенные внутри несущей стены. Оптимально, если с обеих сторон будут находиться отапливаемые комнаты, это поможет максимально сохранить тепло.
—> </figure></div>
Коренные и насадные сооружения имеют похожую конструкцию, которую составляет несколько основных элементов. Рассмотрим их, начиная с нижней части.
- Шейка или самый нижний участок дымовой трубы. Здесь находится отверстие с заслонкой. С ее помощью можно регулировать тягу.
- Распушка. Так называется расширение, выполняемое на уровне перекрытия. Оно необходимо для защиты элементов перекрытия от чрезмерного нагрева и возможного воспламенения.
- Стояк. Это участок, находящийся внутри чердачного помещения.
- Проход через кровлю с обязательной теплоизоляцией, что предотвращает возгорание.
- Выдра. Еще одно расширение, но уже над уровнем крыши. Выполняется с целью защиты участка соединения кровли и дымоотвода от попадания влаги. На внешней части выдры устраивают скат для удаления воды.
- Оголовок. Еще одно расширение, располагающееся в верхней части сооружения. Защищает последнее от попадания осадков на поверхность.
- Колпак или зонт. Деталь, закрывающая дымоотводящий канал от мусора, влаги и пыли.
Нужно знать, что расширения выполняются только с внешней части конструкции за счет увеличения толщины ее стенок. Размер канала остается неизменным.
—> </figure></div></div>
Правила расчета системы
Цель их проведения — выбрать оптимальную для обеспечения эффективной тяги высоту и сечение отводящего газы канала. Последняя характеристика очень важна. Если есть такая возможность, лучше всего провести профессиональные расчеты. Если нет, можно воспользоваться средними значениями. Различают три основных типоразмера, которые повсеместно используются:
- Шестерка. Это труба квадратной формы, имеющая ряд из шести блоков. Размеры внутреннего канала 250х250 мм. Используется для русских печек и каминов, где требуется минимальное сопротивление потоку нагретых газов.
- Пятерка. Дымоотвод с прямоугольным сечением, образован пятью элементами. Сечение 125х250 мм. Применяется для отопительных и варочно-отопительных приборов.
- Четверка. Сооружение из четырех кирпичей в ряду. Размер — 125х125 мм. Устанавливается для твердотопливных котлов малой мощности и для кухонных плит.
При выборе высоты будущего сооружения следует принимать во внимание следующие нормативы:
- Если кровельное покрытие пожароопасно, конструкция ставится выше него минимум на 150 см. Для невоспламеняемых материалов эта величина составляет 50 см.
- Минимальное расстояние между оголовком и решеткой колосника составляет 500 см.
- При возведении дымоотвода на коньке или на удалении не более 150 см от него, высота детали 50 см над уровнем крыши.
- При монтаже сооружения на удалении от 150 до 300 см от коньковой части, его длина равняется высоте конька.
- Если конструкция дальше 300 см от конька, разрешается, чтобы она выполнялась ниже его. Но линия, проведенная условно через конек и дефлектор, должна иметь уклон в 10°.
—> </figure></div></div>
Решив возвести дымоход из кирпича своими руками, вы пойдете по пути безымянных мастеров, которые клали печи и полторы, и две сотни лет назад.
Поэтому не стоит «изобретать велосипед» если можно воспользоваться их опытом.
О том, как сделать дымоход по всем правилам, далее пойдет речь в нашей новой статье.
Преимущества и недостатки кирпичного дымохода
Несмотря на то, что металлическая труба уже не экзотика, печные трубы продолжают класть из кирпича. В чем-то это выглядит как анахронизм, но есть веские причины, почему не стоит отказываться от классической технологии кладки дымоотводящих каналов.
Главная из них – кирпич имеет высокую тепловую инерционность. Отходящие горячие газы нагревают его слабо, что значительно снижает пожароопасность отопительного устройства. Нельзя забывать и о другом аспекте – температура дыма на верхнем срезе трубы не должна опускаться ниже 60–70 градусов. В противном случае по ней будет течь конденсат. Кирпич играет роль оболочки термоса и не дает дыму чрезмерно остыть.
Но есть два неустранимых недостатка:
- Сложность кладки.
- Вес.
На трубу со всеми элементами, в зависимости от высоты чердачного помещения, уходит от 400 до 800 штук кирпичей весом 3,8 килограмма.
Колонна, имеющая площадь основания не более 0,25 кв. метра, всей массой давит на печь. Это сосредоточенная нагрузка. Если общая высота трубы превышает 5 метров, то ее ставят на отдельное основание, а к отопительному прибору подключают переходным патрубком.
Кирпичный дымоход как инженерное сооружение
Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.
Основные элементы
- Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
- Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
- Внешний дымоход – ведется через чердачное помещение до уровня кровли.
- Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
- Шейка – продолжение внешнего дымохода.
- Оголовок – утолщение стенок, играющее роль дефлектора.
Требования к кирпичному дымоходу
Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.
Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.
Расчет дымохода
Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.
- «Четверка» – ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
- «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
- «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.
Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:
- Трубы, устанавливаемые на коньке или на расстоянии не более 1,5 метра от него, возвышаются над крышей 0,5 метра.
- Дымоходы, проходящие через кровлю на расстоянии от полутора до трех метров до конька, делают высотой, равной ему.
- Если расстояние больше трех метров, то угол между коньком и верхним срезом трубы должен быть 10 градусов.
Кладка дымохода
Принципиальной разницы между кладкой массива печи и дымоходов нет. Она ведется на глинопесчаном растворе с использованием тех же инструментов – печного молотка-кирочки, кельмы и строительного отвеса. Однако такие элементы, как распушка и выдра выкладываются с использованием большого количества частей кирпича размером в 1/8, 1/4, 1/2 и 3/4 от целого.
Чтобы избежать колки и тески, которые сопровождаются облаками кирпичной пыли и редко когда дают желаемый результат, стоит использовать «болгарку» с алмазным кругом для керамики. Это гарантирует точность работы, избавляет от утомительного труда и массы бесполезного кирпичного боя.
Раствор
Для кладки до уровня кровли используется смесь песка и глины, поскольку она имеет сходный с кирпичом коэффициент линейного расширения, что является определенной гарантией от появления трещин.
Чистая глина, используемая в качестве связующего, может быть как жирной, так и тощей. В некоторых местах попадаются месторождения, где пропорциональное отношение количества глины к песку оптимальное от природы: один к трем или четырем.
При увеличении объемной части глины раствор после высыхания трескается, а при уменьшении – крошится. Для определения оптимальности соотношения объемных частей надо готовый раствор размять в пальцах. Он не должен быть ни ощутимо скользким, ни шершавым, как наждачная бумага.
Выкопанная глина замачивается в железной емкости на 3–4 дня. В итоге должна получиться однородная глиняная пульпа без камней, по консистенции схожая с жидкой сметаной.
Песок, взятый в пойме ручьев и рек, очень мелкий, пылевидный. Для кладки он не подходит. Лучше использовать тот, что состоит из зерен по 0,8–1 мм. На ощупь он грубый.
Глина и песок смешиваются объемными частями в соотношении один к трем или четырем. Вода добавляется постепенно, малыми порциями. Готовый раствор должен оставлять на кельме следы (но не липнуть к ней) и не стекать с неё.
Чтобы избежать ошибок в пропорциях, лучше купить готовую сухую глинопесчаную кладочную смесь. Обратите внимание, что имеющая маркировку «огнеупорная» для кладки непригодна.
Кирпич
Используется полнотелый обожженный кирпич красного цвета.
Его грани должны быть ровными, без трещин, а звук, издаваемый при легком ударе по нему печным молотком, – звонким.
Стандартный размер, используемый для кладки, – длина 250, ширина 125 и высота 75 мм.
Кладка внутреннего дымохода
Его начинают сразу после того, как установлена заслонка и завершена перекрыша печи. Приемы кладки те же – нанесение слоя раствора, укладка кирпича, его «утрясание» рукой и легкое постукивание кирочкой. Вертикальность и горизонтальность проверяют после укладки каждого ряда. Заканчивают его за четыре высоты кирпича до потолочного перекрытия.
Как выбрать расширительный бачок для системы отопления закрытого типа?
Хотите узнать как быстро и недорого сделать надежный дымоотвод из асбеста? Читайте здесь.
Узнайте как сделать септик из бетонных колец своими руками из этой статьи:
Септик из бетонных колец своими руками: расчеты объема и простая схема сборки
Кладка распушки
Расширение толщины стенок дымохода выполняется для соблюдения требования нахождения сгораемых конструкций на расстоянии 250 мм «от дыма». Обычная толщина стенок дымохода 125 мм. Для её увеличения вдвое требуется сложить четыре ряда, каждый из которых сдвигается наружу на 1/8 ширины кирпича относительно нижнего – как раз та величина, которая позволяет кирпичу лежать не перекидываясь. Принцип кладки для всех трех типоразмеров один и тот же:
- Внутренняя поверхность (к дыму) первого ряда выкладывается частями в 1/8. Промежутки между внешними кирпичами заполняются частями в 1/4.
- Во втором ряду части увеличиваются, соответственно, до 1/4 и 1/2.
- На третьем ряду используются 1/2 и 3/4 части.
- Внешний пояс четвертого ряда распушки выкладывается целыми кирпичами.
Дойдя до потолка, ее кладут, соблюдая перевязку швов, еще на два или три ряда выше. Между потолочным перекрытием и нею оставляют зазор в 2–3 см, чтобы исключить давление конструкции на кладку. Он закрывается минераловатными плитами. Кладка до кровли проводится обычным порядком – с перевязкой вертикальных швов и контролем вертикальности.
Кладка выдры
Ее начинают после того, как край кирпича дымохода поднялся над кровлей. Она ведется снаружи, с соблюдением всех мер безопасности при работе на высоте. Можно использовать цементный раствор. Начинают ее с того края, который ниже по скату. Отступ от дыма на каждом ряду равен 1/8 ширины кирпича. Всего в выдре должно быть шесть рядов. После нее кладут шейку – обычное продолжение дымохода. Щели между кровлей и дымоходом закрывают «воротником» из листовой кровельной стали.
Кладка оголовка
Это дефлектор дымохода, исключающий забивание дыма в трубу при воздушных завихрениях.
Его выкладывают за два ряда, сдвигая первый от дыма на 1/8 кирпича, а второй – на 1/2.
За его выступы можно зацепить кляммеры металлического колпака, предотвращающего попадание осадков в трубу.
Во сколько это обойдется
Кирпичная труба на крыше успела за три века стать визуальной константой. И строение с таким завершением выглядит, по субъективным оценкам, куда более привлекательным.
Осталось только определить, во сколько вам обойдется соответствие канонам. Если вы будете привлекать сторонних мастеров, то к стоимости кирпича добавится и цена работы. А она немаленькая. В Санкт-Петербурге и области, например, укладка одного кирпича обойдется от 50 до 90 рублей.
Полнотелый одинарный кирпич марки М 150, который применяется для кладки печей, стоит от 15 до 20 рублей за штуку.
Раствор, если будете готовить сами, бесплатный.
Пять килограммов готовой кладочной смеси стоят 60-70 рублей. Одной упаковки хватит на 10-15 рядов трубы сечением 125 на 250 мм (шестерки).
Сравним стоимость метра металлической сэндвич-трубы диаметром 250 мм и кирпичной, имеющей сечение 250 на250 мм. Как раз таких, какие можно использовать для устройства каминных дымоходов.
| Кирпич (при цене 15 руб. за штуку) | Кладочная смесь | Работа мастера | Итого, рублей | |
| Кирпичный дымоход | 900 рублей | 70 рублей | 3000 рублей | 3970 |
| Металлическая сэндвич-труба | – | – | – | 3800 |
Как видите, цены почти одинаковые. Конечно, стоит еще прибавить цену кладки распушки, выдры и оголовка. Но, учитывая лучшие эксплуатационные характеристики кирпичных труб – отсутствие коррозии, большая тепловая стойкость, есть смысл тратиться на такое приобретение. А если вы соберетесь класть дымоход из кирпича своими руками, то он обойдется почти вдвое дешевле металлических сэндвич-труб.
Бесперебойная работа канализации — это просто. Поможет инфильтратор, что это такое и зачем он нужен читайте здесь.
Как выбрать трубы для канализации в частном доме — подробная статья.
Секреты мастерства печников
- Перед кладкой кирпич надо вымочить – опустить в воду и дождаться, когда бурное извержение воздушных пузырьков прекратится. Влажные керамические блоки крепче схватываются с раствором.
- Для колки и тески кирпича используйте «болгарку» с алмазным диском для камня.
- При кладке на чердаке повесьте отвес на стропилах, между будущей трубой и рабочим местом. Это избавит вас от необходимости прикладываться к ней для проверки. Чтобы проконтролировать вертикальность угла, достаточно изменить положение головы.
Не забывайте, что дымоход в частном доме – это не только удобство, но также техническое устройство, требующее правильной эксплуатации и ухода. Чистите его от сажи, инспектируйте на предмет появления трещин, топите печь или камин сухими дровами и он будет исправно служить долгие годы.
Поделиться:
4 Комментария
Используемые источники:
- https://usamodelkina.ru/12006-dymovaja-truba-kirpichnoj-drovjanoj-pechi.html
- https://vseotrube.ru/ventilyatsiya-i-dymohod/dlya-pechej
- http://kamin-maker.ru/dymokhody/stalnye/pravila-montazha-metallicheskogo-dymohoda-svoimi-r/
- https://www.ivd.ru/stroitelstvo-i-remont/ventilacia-i-kondicionirovanie/kirpichnyj-dymohod-svoimi-rukami-instrukciya-po-samostoyatelnomu-stroitelstvu-37801
- https://klimatlab.com/otoplenie/sistema/dymoxod-iz-kirpicha-svoimi-rukami.html
-110x80.jpg)
