Что такое печь длительного горения? На каком принципе основывается ее работа?
Принцип пиролиза состоит в том, что на высоких температурах (250-750 градусов по Цельсию) газифицируется древесина. Происходит ее обугливание и тление. Идет постепенный распад на смолы, смесь горючего газа и твердый углеводород. Реально ли собрать котел пиролизный долгого горения при помощи своих рук? Да.
Принцип пиролизной печи. Топливо при нехватке кислорода тлеет. При этом выделяется пиролизный продукт, который, сгорая, дает температуру 700 градусов.
Топливо выделяет пиролизный продукт, который можно дожигать отдельно, без твердого остатка, и это даст дополнительно объем энергии. Так можно отапливать жилые дома при помощи данного вида топлива (пиролизного продукта). На этом принципе основаны передвижные, переносные, походные, пиролизные установки, которые туристы вместе с любителями активного образа жизни собирают сами.
В этой статье не будут рассмотрены:
Котлы на масле отработанном.
Пиролизная печь из кирпича своими руками

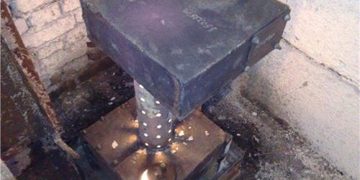

Печь на отработке с водяным контуром и бубафоня с водяной рубашкой.
В следующих статьях мы коснемся этих тем:
Для полного мусора сжигания.
Печь для долгого горения на дровах
Печь на дровах длительного горения — наша тема.
Пиролизный котел самого долгого горения своими руками.
История создания пиролизной печи «бубафоня»
Пересказывать историю создания бубафони можно долго. Однозначно, это переделанный образец (очень удачный) промышленной установки. Это вариант использования того что есть в наличии, с целью создать новый класс систем на дровах. За этим изобретением стоит конкретный человек. Зовут его Афанасий Бубякин. Родом он из Среднеколымска, и является предпринимателем, автором такого названия, которое носит эта установка сегодня. Многие думают, что первые агрегаты появились в Прибалтике. Литовцы разработали производственный теплогенератор Stropuva. Печка однозначно родилась в Среднеколымске. С тех пор агрегаты из газовых баллонов долгого горения называют бубафоня.
Внутреннее устройство печи длительного горения «бубафоня»
Рассмотрим устройство бубафони. Старый, бытовой баллон для газа — основание печки. Внутри бубафони сгорает древесина. Пиролиз как основа процесса, разлагает дерево при помощи большой температуры на газы, которые сгорая, рождают тепловую энергию. Древесина сгорает по этапам:
- Этап No1 — огонь греет древесину, выжигая легкие горючие вещества. Преодолев планку в двести градусов, происходит разложение дров на простые вещества и начинает гореть газ.
- Этап No2. Этот этап горения — самый эффективный, так как газы разогреваются до температуры в 700 градусов по Цельсию.
- Этап No3. Мы получаем то, что может дать это устройство — требуемое тепло.
Устройство пиролизного котла. Внутренняя камера разделена на две части. Это дает возможность сжигать твердое топливо в одной камере, а во второй сжигать пиролизный газ. В камере снизу, которая заполнена древесиной, производится начальное сжигание древесины. В верхней части, происходит заполнение продуктами сжигания дерева, которые загораются. Тяжелый пресс, давит вниз топливо, и сжигание древесины проходит эффективно. Вверху топки располагается отверстие, к которому присоединен дымоход, и дым покидает печку через эту систему. Воздух в камеру сгорания поступает через воздуховод, расположенный на одной конструкции пресса. Подача воздуха регулируется заслонкой воздуховода.
Преимущества и недостатки пиролизной печки
Начнем с хорошего, с преимуществ пиролизных котлов:
- Фантастический КПД, нередко достигающий более 85 %.
- Возможность просто обслуживать устройство печи длительного горения
- При использовании качественных материалов при производстве печки, долговечность, надежность.
- Соответствует жестким экологическим требованиям безопасности.
- Доступность топлива. Оно на каждом шагу. Древесина, щепа, прочие древесные отходы.
- Из-за небольших размеров есть возможность установить агрегат в любом помещении.
- Нет сложностей в обслуживании печи.
- Печь бубафоня своими руками делается просто, а главное быстро.
К сожалению данный вид котлов имеет некоторые недостатки. Один из главных недостатков — слабая тяга. Без тяги, от пиролизной печки мало толку, так как не будет хорошей теплоотдачи. Посмотрим на следующие недостатки:
- Сложная конструкция дымохода.
- Нет модельного ряда пиролизных систем, которые топились бы на смешанном топливе. К примеру, мазут, дизель.
- Новичкам трудно, не привычно сделать начальную настройку.
- Пиролизный котел своими руками соберет не каждый
Однако безупречная отработка печки бубафоня, низкая цена топлива перекрывают все имеющиеся недостатки.
Изготовление печи самостоятельно
Печь бубафоня своими руками, начинается с чертежей. Как любая пиролизная печь для бани или пиролизный котел своими руками начинаются со схемы. Чертежи пиролизных котлов смотрите на фото ниже.
Чертеж пиролизной печи «бубафоня». Расчет основных пропорций.
Схема пиролизной печи.
Подготовка помещения, материалов и инструментов для работы
Монтаж и сборка конструкции. Обустройство дымохода
Этап один. Вначале нужно обрезать верх баллона. Срезанный верх не выкидывайте. Он будет нужен как будущая крышка. Схема пиролизной печки находится выше. Пиролизная печь своими руками начинается с обрезки верха корпуса.
Этап два. Изготовим вытяжку дымоотвод. По одному из боков корпуса проделываем отверстие, требуемого диаметра. Найдите часть котловой трубы, согнутой, углом в 90 градусов. Диаметр трубы подойдет от 100 до 150 мм. Стояк дымохода изготовим из Котловой трубы такого же диаметра. Чем толще труба, тем лучше тяга в системе дымохода. А мы знаем, если тяга хорошая, значит пиролизная печь своими руками будет греть с хорошим КПД. Приварим переходник для монтажа дымоотвода. Асбестовым шнуром, глиной, или при помощи стеклоткани, сделаем уплотнение перехода.
Третий этап. К крышке приварим 2 державки и верховую трубку, она сможет задавать опускание системы. На печку закрепим полосу из металла. Она послужит бортом, не дающим сдвинуть крышку печки. В крышке баллона газорезкой вырезаем отверстие под трубу (отвод воздуха) примерно 88 миллиметров.Эта труба может иметь любую форму. Круглую или квадратную, без разницы. Для работы бубафони это не важно. А сборка упроститься.
Четвертый этап. Берем лист металла 4 мм и выше. Вырезаем круглый блин с дыркой по центру блина. По диаметру блин будет равен диаметру патрубка отведения воздуха. Между краем распределителя воздуха со стеной корпуса печи оставляем зазор, который равен 5% длины круга. Железо под пластину берем по толщине, исходя из размеров корпуса печки. Если делается печка из баллона, толщину железной пластины возьмите миллиметров от 8. Если корпус печки делаете из 200-литровой бочки, то металл пластины берите миллиметров 5-6. Под низ пластины распределителя воздуха сварим шесть лопастей. Их необходимость обусловлена равномерностью сжигания дерева в камере снизу, а газы сверху сгорят полностью. Пиролизная печь своими руками при таком режиме работы прослужит долго.
В центре распределителя воздуха крепим второй круглый блин размером поменьше — сантиметра 4. Пластина необходима потому, что между лопастью и дровами осталось достаточное пространство под выход газов. А угли не закрывали путь подачи для воздуха. Смонтировав все детали воедино, нужно загрузить корпус древесиной. Дрова ставят вертикально, поверх дров уложив бумагу, щепу или бересту для розжига. Какими дровами будем топиться? Сухими или сырыми? Если часто будут закладываться сырые дрова, обязательно нужно добавить одну деталь в конструкцию котла. Дымоход следует продлить вниз, получив колено для забора конденсата. Поставьте на этом колене сливной кран.
Альтернативные варианты монтажа печей.
Таких варианта три. Рассмотрим дополнительные варианты сборки бубафони, которые можно реализовать.
В варианте 1 вырежем верхнюю крышку 200 литровой бочки. Смастерим из нее прижимной круг распределителя воздуха.
В варианте 3 используем железный цилиндр (из листового металла крупного размера) вместо бочки. Лист, свернутый трубочкой заварить по шву. Крышку с дном так же делают из листа металла.Все остальное аналогично делается, из предыдущих вариантов конструкции.
Этапы монтажа бубафони из газового баллона.
Всю работу по производству Бубафони из старого газового баллона, расставим на логические шаги: Водой заполним корпус (вентиль баллона откручен). Это предотвратит возможный взрыв остатков газов. Важная, ответственная операция!!!
Водой заполним корпус (вентиль баллона откручен). Это предотвратит возможный взрыв остатков газов. Важная, ответственная операция!!!
При помощи болгарки отрежем верховую часть баллона. Учтите, что там где шов, изнутри баллона приклеен в дополнение армированный слой. Это затруднит процесс резки, но решаемо. Без этого никак, бордюр помешает передвижению поршня. Действие не простое и лучше проделать обрез пониже шва. Проделаем отверстие в теле для дымохода рядом с верхом котла. Из железной трубы сечением примерно 100 миллиметров, делается колено под прямым углом. Затем два куска труб срезаются под 45 градусов, свариваются вместе. Далее через переходник соединяют дымоотвод трубы 120 миллиметров с коленом. Этим сделаем тягу однозначно лучше. Переходник нужно герметизировать используя стеклоткань или обычную глину. Крышку сделаем из куска отрезанного у баллона, или из листового металла. Лучше будет конечно ровная крышка. На нее можно ставить сковороду или кастрюлю. Отверстие под поршень вырежем сваркой. Сечение может быть любым. Можно не круглым. Квадратная или любая другая труба, так же хорошо выполнит свое назначение. Монтаж будет простым.
Вырезается блин 27 см по размеру из куска металла 4 миллиметра. Для штока делаем отверстие по центру. Круг делают такого размера, чтобы был зазор процентов 5 от размера блина. Шесть лопастей привариваются снизу диска. Лопасти сгибаются так, чтобы получилось завихрение воздушных масс по ходу стрелки в право. Дерево будет сгорать лучше, сожжет весь газ вверху камеры. По центру, сверху лопастей крепят диск с 40-миллиметровым отверстием. Это нужно, чтобы древесный уголь, не забивал все пространства в штанге подачи воздушной смеси, и был достаточный зазор между дровами и лопастями. Печку устанавливают на фундамент, экранируют от ближайших стен, предметов. Этим будет достигнута добавочная пожаробезопасность. Фундамент после нагрева, будет служить хорошим накопителем тепла для помещения, не так быстро остывать. При загрузке в печку сырых дров, на трубе дымоотвода внизу добавляют дополнительное колено, которое накапливает конденсат. И в колене делают кран для стока конденсата.
Укладка фундамента для пиролизной печи
Для устройства фундамента под пиролизную печку нам нужно:
- Лопата
- Емкость для замеса раствора или бетономешалка (кто ее имеет).
- Готовый раствор в мешках или по отдельности компоненты (песок, цемент)
- Щебень
- Кирпич красный огнестойкий
Второй этап. Производим засыпку внутрь ямы щебенки. Мешаем раствор бетонный. Марка раствора — произвольная. Бетонным раствором заливаем щебень в яме. Поверхность делаем ровной. Достаточно будет простого мастерка. Нужно сделать протяжку по поверхности бетона ровной чистой доской. Когда бетон высохнет, проверим плоскость на качество, используя строительный уровень. Если необходимо, корректируем дополнительно полученную плоскость по уровню. В зависимости от температуры, при которой сохнет бетон, от нескольких дней до недели, мы ждем полного высыхания бетонной подушки. После высыхания бетонной подушки, переходим к следующему этапу.
Третий этап. Производим укладку кирпича огнеупорного, наверх бетонного основания. Сколько рядов кирпича будет достаточно? Хватит два или три слоя огнеупорного кирпича. Если рядом находятся стены, то обязательно нужно установить экраны для отражения тепла от стен строения. Материалы для экрана могут быть самые распространенные.
Розжиг печи «бубафоня»
Для начала, сними с баллона крышки, вытащим из печки поршень-пресс с воздуховодом. Наложим внутрь печки сухих дров. Порода дров — любая. Дрова именно кладем горизонтально, друг к другу как можно ближе. Если мы дрова поставим вертикально, то получим неприятный сюрприз. Сюрприз будет следующий. Не сгоревшее вертикально стоящее полено, не даст возможности поршню опускаться на низ. Если так произойдет, в нижней камере будет полноценный костер. Топливо быстро сгорит. Режим работы печки будет вместо тления, горение. Про дым из воздуховода я вообще молчу, он обязательно появиться. Дрова не нужно укладывать выше уровня отверстия дымохода.
Далее необходимо прижать поршнем дрова и надеть на поршень крышку бубафони.
Как правильно поджечь дрова? Просто кинуть горящую спичку не получится. Она обязательно потухнет еще не достигнув дров. Мы поступим просто. Возьмем бумагу, ветошь или кусок бересты. Зажжем и бросим в печку.
Нужно подождать 20 минут, чтобы наша закладка хорошо разгорелась. Затем на воздуховоде прикроем задвижку. Воздух начнет поступать в печку в меньшем количестве. В первичной камере с дровами, дрова перестанут гореть, начнут тлеть. Пойдет выделение пиролизных газов. А газ нам необходим. Ведь установка — пиролизная! Так наша супер печка выйдет на свой рабочий режим.
Видео инструкция. Розжиг печи «бубафоня»
Рекомендации по увеличению КПД самодельной печи
Видео инструкция. Изготовление самодельной печки пиролизноготипа «бубафоня» самостоятельно
Видео: вариант печки бубафони из бочки
Видео: как можно усовершенствовать типовую печь бубафоню
—>Содержание
- Суть пиролизных печейДелаем печь для гаража или дачиСовременные буржуйки с водяным контуромКирпичные печи и пиролизКакую печь выбрать?
Самая простая печь – буржуйка.
Твердотопливные котлы и печи пиролизного типа могут выступить прекрасным источником тепла, давая полную энергонезависимость многоквартирному или частному дому. Вышеуказанные приборы устанавливаются в качестве дополнительного нагревательного элемента, помогая людям экономить деньги. Ведь все знают о теплопотерях централизованного отопительного контура, за которые приходится платить потребителю. Многие, используя профессиональный чертеж печи длительного горения, пытаются соорудить оборудование самостоятельно. Насколько полученный результат оправдает надежды своего создателя? Целесообразно ли вообще выполнять пиролизные печи своими руками?
Суть пиролизных печей
Прочитать правильно чертеж печи длительного горения и на его основе сделать качественное нагревательное оборудование можно, если понять всю суть процессов, которые протекают при пиролизном разложении топлива. Он отдаленно напоминает крекинг нефти, но выполняется с твердым топливом в несколько другом диапазоне температур.
Пиролиз твердого топлива проходит при температуре 450°C и в условиях недостатка кислорода. В результате получается газ, состоящий из фракций древесины. Его температура воспламенения значительно выше, по сравнению с энергией, которая выделяется при сжигании твердого топлива. Это и обуславливает высокий КПД отопительного оборудования (80-85%).
Этапы преобразования энергоносителя.
Принцип работы печи длительного горения основывается на следующих стадиях пиролиза твердого топлива:
- просушка энергоносителя;
- непосредственно пиролиз;
- горение легкой, летучей фракции и параллельная карбонизация горючего;
- разложение тяжелых фракций до летучего состояния;
- реакция восстановления при температуре +400°C.
В результате последней реакции получаются чистый водород, угарный газ. Именно в результате их окисления выделяется большое количество тепла. Однако устройство печи длительного горения должно быть организовано таким образом, чтобы температура в ней не опускалась ниже +250°C. В противном случае угарный газ и водород не окислятся, а уйдут наружу, так и не отдав свою часть тепла.
Схема работы печи. Независимо от типа, формы и размеров оборудования, во всех случаях принцип работы печи длительного горения по своей сути схож. Эксплуатация прибора начинается с загрузки топлива.
Для вышеуказанного оборудования используется только древесина. Уголь и кокс в результате высокой температуры горения приводит к чрезмерно скорому выгоранию вторичного воздуха. Печь просто задыхается. Горение в ней прекращается.
Конструкция печи в дожигом пиролизных газов.
В нижнюю часть камеры подается первичный воздух, дрова поджигаются. В печи происходит обычная реакция горения до тех пор, пока температура в камере не поднимется до нужных +400°C. Тогда первичный воздух перекрывается. В камере начинается крекинг древесины. Полученные в результате газы поднимаются в верхнюю часть камеры. Туда же подается вторичный воздух, в среде которого происходит дожиг сублимированных продуктов. В результате получается большое количество тепловой энергии. Задача печи – максимально эффективно и с наименьшими потерями передать тепло либо окружающему воздуху в помещении, либо водяной рубахе.
От характера отвода тепловой энергии зависит устройство печи длительного горения. Так, ее корпус может оснащаться экраном. Он предотвращает возгорание близ находящихся предметов и улучшает теплообмен. В некоторых случаях экран заменяется водяной обвязкой, которая подсоединяется к водяному контуру отопления дома. В данной ситуации нужно учитывать, что при контакте с холодной водой корпус печи будет быстро остывать. Это отрицательно скажется на пиролизе внутри. Именно потому либо увеличивают производительность нагревательного элемента (что очень затруднительно), либо рубаху размещают на некотором расстоянии от корпуса.
Медный плинтусный радиатор отопления обогревает помещение не так как обычные батареи. Вначале он греет стены.
Сколько будет стоить обогрев дома газовым обогревателем? Ответ здесь.
Делаем печь для гаража или дачи
Практичная печь длительного горения на опилках для гаража или дачи.
Самодельное нагревательное оборудование идеально подойдет для нежилых зданий или домов, которые посещаются людьми от случая к случаю. В данной ситуации речь идет о немалой выгоде. Во-первых, не нужно тратиться на дорогостоящие материалы и изготовить прибор из подручных материалов. Во-вторых, не нужно уделять большое внимание дизайну изделия, а сконцентрироваться на его производительности. В основе любой работы лежит чертеж и схема печи длительного горения от профессионалов.
Необходимые материалы:
- металлическая бочка (до 200 литров) или металлическая труба (диаметр до 600 мм);
- лист стали;
- швеллера;
- труба, диаметром до 200 мм и длиной до 2,5 м;
- труба, диаметром до 100 мм;
- сварка;
- автоген;
- ножовка по металлу;
- строительный уровень.
Бочка или труба – это корпус нагревательного элемента. В случае с трубой, к ее нижней части приваривается дно. Оно вырезается из листа металла. Вторым этапом будет организация дымооборота. От также делается из листа металла. Его диаметр должен быть несколько меньше, чем диаметр выбранной бочки или трубы. К полученному металлическому «блину» приваривается швеллер. Он увеличит массу дымооборота, в результате чего он будет опускаться вниз по мере прогорания энергоносителя. К металлическому диску приваривается труба. Ее длина должна быть больше, чем высота корпуса печи.
Самодельная печь из бочки, так называемая “Бубафоня”.
Далее, вверху и внизу боковой части бочки вырезаются отверстия, диаметр которых приравнивается диаметру трубы-дымохода. Трубы и корпус соединяются. Трубы должны быть достаточной длины. Это позволит вывести их наружу здания для забора первичного и вторичного воздуха. На дымоходах устанавливаются заслонки. Крышкой печи служил круглый лист металла.
Подобные конструкции печей длительного горения не отличаются эстетичностью. Однако здесь есть существенные преимущества. Это низкая себестоимость, простота в управлении работой. В случае поломки можно организовать новый нагревательный элемент из подручных средств, не тратя деньги на ремонт старого.
Недостатки печей длительного горения:
- низкий КПД (до 70%);
- необходимость в постоянном контроле;
- недолговечность.
Следовательно, вышеописанный нагревательный элемент не может использоваться для жилых помещений. Для обогрева частного дома специалистами приводится схема печи длительного горения по типу буржуйки с водяным контуром.
Какие выбрать электро обогреватели в квартиру, чтобы они не сушили воздух?
О том, какие преимущества имеют керамические обогреватели для квартиры вы узнаете в этой статье.
Современные буржуйки с водяным контуром
Традиционная печка буржуйка рассчитана на обогрев одного помещения за счет конвекции теплового воздуха и, частично, в результате генерации ИК-излучения. В ее основе также лежит пиролиз древесины. Но, в отличие от твердотопливного котла, топка буржуйки не разделяется на две части. Как результат при неправильной организации системы топка-дымоход, пиролизные газы быстро покидают зону горения и выходят наружу, так и не отдав свое тепло. Именно потому, выполняя все работы своими руками, нужно уделять должное внимание:
- объему камеры горения;
- диаметру дымоходной трубы;
- контролю температуры в топке.
Так, например, объем топки составляет 40 л. В таком случае дымоход выполняется диаметром до 106 мм. Подобное соотношение позволит задержать пиролизные газы в верхней части печки и газ успеет сгореть. С другой стороны, дымоход подобного диаметра достаточно быстро выведет наружу продукты горения и предупредит задымление комнаты.
Второй нюанс изготовления печи – это колосниковая решетка. Чтобы в нагревательном элементе проходил пиролиз, колосниковую решетку удаляют. Таким образом, исключается искусственный надув кислорода в топку. Тлеющая масса самостоятельно будет втягивать в себя нужное количество воздуха через поддувало. Его делают округлой формы.
Конструкция печки-буржуйки.
Третий нюанс: для спешной работы нагревательного оборудования необходимо следить за температурой внутри его топки. Легче всего это делать, наблюдая за температурой отходящих газов. Если она упадет до +100°C, это указывает на нарушение процесса пиролиза. В таком случае в дымоходе выпадет конденсат. Он превращается в твердую массу, что затрудняет процесс чистки.
Как устроена печь длительного горения с водяным контуром по типу буржуйки? От традиционной модели ее отличает Г-образный патрубок, который приваривается к поддувалу. Он выполняет функцию воздуховода. Для этого в нижней его части выполняются мелкие (диаметром до 8 мм), радиальные отверстия. Они прикрываются винтовой пробкой. Навинчивая или отвинчивая последнюю, нетрудно регулировать подачу газа в топку, следовательно, регулируется и интенсивность горения.
Чертеж печи длительного горения с водяным контуром предусматривает наличие водяной рубахи для системы отопления дома. Она монтируется вместо теплового экрана и представляет собой прямоугольную емкость с водой.
Водяную рубаху нельзя размещать вплотную к корпусу печки. Это приведет к быстрому остыванию топки, что отрицательно скажется на процессе пиролиза внутри.
Как работает печь длительного горения, указанная на рисунке:
- для начала происходит закладка дров;
- Г-образный воздуховод полностью открывается, топливо поджигается;
- как только температура корпуса буржуйки достигнет нужного предела, об этом судят по ее красному цвету, отверстия воздуховода закрываются.
Таким образом, ограничивается подача воздуха. В топке начинается процесс пиролиза. Тепло от стен буржуйки передается водяной рубахе и далее системе отопления дома. Полезно знать: “Система отопления одноэтажного частного дома“.
Специалисты указывают на минусы печей длительного горения подобного типа – про это малая мощность. Здесь нецелесообразно увеличивать объем топочной камеры, так как нарушится закон квадрат-куба. Устройство на вышеописанной схеме подойдет для обогрева помещения, площадью до 25 м. кв. Также запрещается брать воду из контура для хозяйственных нужд.
Кирпичные печи и пиролиз
Кирпичные печи до сих пор пользуются спросом, хотя их пик популярности давно канул в лету.
Специалисты утверждают, что для полноценного обогрева частного дома отлично подойдет кирпичная печь длительного горения. Чертеж конструкции простой, а потому ее можно организовать своими руками. Мощность нагревательного оборудования достигает 50 кВт и выше. Существуют схемы печи с водяным контуром. Также читают: “Какую печь выбрать для обогрева дома: кирпичную или ракетную?“.
Принцип работы кирпичной печи основывается на противодействии горящего топлива и футеровки. В самом начале реакции пиролиза горят легкие летучие газы. Их тепло поглощается футеровкой через дымоход. Таким образом, в топке и печке температура поднимается до достаточно высокого уровня. Это обеспечивает крекинг более тяжелых, летучих компонентов и карбонизацию древесины. Разогретая футеровка выступает своеобразным, тепловым буфером. При недостатке тепла она его выделяет, при избытке – забирает.
В кирпичную печь пиролизного типа новое топливо закладывается постепенно. Нельзя использовать энергоноситель с высокой теплоемкостью. В противном случае топка «задохнется», что отрицательно скажется на КПД оборудования. Он упадет до 70%. Возможны также варианты с аварией, если футеровка не справится с сильными скачками температуры.
Какую печь выбрать?
Сегодня можно найти чертежи и схемы печи длительного горения самой разнообразной конструкции, размера и производительности. Однако насколько эффективным будет выбранное оборудование, сделанное в домашних условиях, и где его можно использовать? Специалисты на данный вопрос отвечают следующее: для нежилых помещений прекрасно подойдет самодельная пиролизная печь из подручных материалов. Однако она будет маломощной и недолговечной.
Для жилых помещений важна не только эстетика, но и производительность. В этом случае нужно обратить внимание на буржуйку в современной модификации. Ее измененный воздуховод и водяная рубаха позволят обогреть помещение до 25 м. кв площадью. Чтобы увеличить производительность и обогреть дом большей площади, размер печи длительного горения нельзя увеличивать. Для решения данной задачи останавливают свой выбор на кирпичных пиролизных агрегатах. Тематическое видео о том, как сделать буржуйку своими руками:
Содержание:1. Материалы и инструменты.2. Схемы буржуек.3. Основные этапы изготовления буржуйки.4. Устройство дымохода.5. Правила безопасной установки металлической печи.6. Увеличиваем КПД печи.7. Видео по теме: Печь буржуйка своими руками. Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.
Материалы и инструменты
Для создания буржуйки понадобятся:• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;• труба для дымоотвода;• прутки 16 мм;• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;• рулетка, линейка, мел;• сварочный аппарат 140-200А;• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;• металлическая щетка для зачистки мест сварки;• наждачный круг для подгонки дверок;• дрель и сверла.
Схемы буржуек
Основным достоинством печки прямоугольной формы, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубойВажным отличием печи Логинова является наличие двух пластин (отражателей) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи. Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.Подробная схема буржуйки Логинова
Основные этапы изготовления буржуйки
1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки. 2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.Сварка короба4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином.5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.
Устройство дымохода
• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.Боровы печной трубы• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м.Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.Вывод дыма через окно
Правила безопасной установки металлической печи
Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка.Установка буржуйки на кирпичное основание
Увеличиваем КПД печи
Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер;• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;Буржуйка в кожухеКруглая печь с камерой дожига и кожухом с тепловой пушкой• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;
«>
Автор решил сделать печь длительного горения с дожигом вторичных газов, по типу «Булерьян», предлагаем посмотреть фото подробного изготовления буржуйки.
Из профильной трубы изготовил теплообменники.
На рисунке показана схема подачи воздуха во вторичную камеру горения пиролизных газов, который выделяются при горении в нижней камере.
Далее автор приварил две трубки для подачи воздуха во вторичную камеру.
Из листового металла толщиной 3 мм, сделал стенки печи.
Колосники из уголка 35 х 35 мм.
Передняя стенка печи и дверца топки.
передняя стенка съёмная, крепится на болтах.
Труба под дымоход.
Сделан ящик для золы.
Испытания буржуйки.
Пришлось уплотнить переднюю стенку, смесью на основе глины.
Заслонка на дымоход, для регулировки тяги.
Дополнительно сделана заслонка для подачи воздуха в топку.
Печь ещё требует доработки, система дожига вторичных газов работает не полностью. Но печь обогревает гараж очень хорошо.
Видео автора самоделки, где показана печь длительного горения в работе.
Автор самоделки: forMeX. г. Белгород.
«>>
Настоящий домашний мастер должен знать, как сделать печь буржуйку своими руками из газового баллона. Такая печь согреет в лютый мороз и поможет приготовить пищу на дачном участке, где нет магистрального газа. Это не так уж и мало. Содержание
Какой баллон лучше использовать?
Оптимальный вариант — применение газовых пропановых баллонов на 50 литров. И вот почему:
- небольшая масса,
- достаточный объем для получения оптимальной мощности,
- достаточный размер для горения любого топлива.
Почему именно газовый? Если у вас есть дача без магистрального газопровода — такой баллон всегда найдется в хозяйстве. Да, и толщина у него оптимальная — 4 мм. Такая толщина достаточна для горения твердого топлива, баллон достаточно легкий. Приведем ниже пошаговые инструкции для самостоятельного изготовления первых двух конструкций: трехходовой буржуйки и пиролизной буржуйки на 2 камеры. Перед изготовлением, необходимо правильно подготовить баллоны для работы с «болгаркой» и сварки. Порядок действий должен быть таким:
- В верхней части баллона открутить вентиль и удалить остатки газа. Вентиль необходимо полностью демонтировать.
- После того, как остатки газа вышли, переворачиваем баллон. Удаляем конденсат в заранее подготовленную емкость. Конденсат имеет резкий неприятный запах. Поэтому, емкость после использования, придется выкинуть.
- Снова переворачиваем баллон и набираем в него воды до краев, чтобы вытеснить все остатки газа.
- После этого воду сливаем.
Время эффективной работы буржуйки — 2-4 часа.
Трехходовая буржуйка своими руками
Трехходовая буржуйка Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:
- Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники. Сюда загружают дрова и производят розжиг.
- Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
- Чтобы увеличить греющую поверхность используют дополнительные ребра..
- Как и в традиционной печи, подача воздуха регулируется через поддувало.
Мнение экспертаПавел КругловПечник с 25-летним стажемТакая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж. Столь простой конструктив печи способен выдавать КПД до 55%. На такой буржуйке из двух газовых баллонов вполне можно готовить пищу. Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.
Материалы и инструменты
Нам понадобятся следующие инструменты:
- переносной сварочный аппарат
- «болгарка»
- дрель
- сверла
- прочий инструмент.
Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера. Материалов также немного:
- электроды
- отрезные круги
- 2 газовых баллона на 50 литров
- лист толщиной 2 мм
- уголок на изготовление «ножек»
- арматура диаметром 20 мм
- прочие
Пошаговая инструкция
Схема трехходовой буржуйки
- Делаем заготовки из метала по чертежу выше.
- Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
- Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
- Изготовьте колосниковую решетку.
- Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
- Изготовляем дверцы. Уплотняем все места примыкания.
- Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
- Приварите один баллон к другому, приварите дымоход.
- Приварите дополнительные ребра для увеличения площади нагрева.
На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров, нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм. Принцип работы следующий:
- Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
- Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
- Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.
Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м2 полезной площади. Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.
Материалы и инструменты
Понадобятся следующие материалы:
- электроды
- отрезные круги
- 1 газовый баллон на 24 литра
- лист толщиной 2 мм
- уголок на изготовление «ножек»
- арматура диаметром 20 мм
- труба диаметр 57 мм
- труба диаметр 20 мм
- прочие
Потребуются те же инструменты:
- переносной сварочный аппарат
- «болгарка»
- дрель
- сверла
- прочий инструмент.
Ниже представлен чертеж буржуйки из газового баллона на 24 литра.
Пошаговая инструкция
Схема двухкамерной пиролизной буржуйки Ваши действия должны быть такими:
- Вырезаем в днище пропанового баллона отверстие для печки размером 260х200 мм.
- Изготовьте зольник и приварите его к дну. Приварите опоры.
- Сделайте колосниковую решетку.
- Изготавливаем теплообменник по чертежу выше. Трубы врезаем в шахматном порядке. Критически важно соблюдать все расстояния.
- Привариваем трубу диаметром 20 мм для дополнительного подвода теплого воздуха, предварительно согнув ее под прямым углом.
- Вырезаем в баллоне отверстие и привариваем теплообменник.
- Теперь изготовим вторичную камеру с дымоходом.
- Вырезанную из баллона заготовку используем в качестве крышки для дымохода. Она нужна для более долгого горения.
Как правильно установить буржуйку и дымоход?
Чтобы баллонная печь работала правильно и КПД был максимальным, важно грамотно провести установку. В противном случае, возможно задымление холодного помещения. Также должны быть соблюдены все пожарные нормы и правила техники безопасности. Требования по установке:
- Любые сгораемые предметы должны находиться не ближе полуметра от печки. Расстояния до несгораемых предметов не нормируются.
- Если вы отапливаете теплицу, не ставьте печь близко к стеклу и растениям.
- Деревянное покрытие пола нужно застелить металлическим листом. Со стороны топки застилают также пятачок размеров 50х70 см.
- Если стены выполнены из дерева, стоит защитить их несгораемым материалом.
- Буржуйку ставят на высоте 200 мм.
- Направьте на буржуйку вентилятор. Дополнительный поток воздуха за счет конвекции увеличит КПД.
- Своевременно очищайте поддувало от золы.
- Утеплите дымоход. Это значительно уменьшит теплопотери печки из газового баллона в гараже.
Пробная топка
После того, как буржуйка сделана, нужно испытать ее в деле. Первая топка покажет все дефекты. Печь обязательно нужно протопить до покраски. Испытание проводят в следующем порядке:
- Разжигаем печь с небольшим количеством топлива. Первый этап длится 30-40 минут.
- Если дыма нигде не видно, в следующий раз делаем полную закладку и протапливаем печь. Наша цель состоит в том, чтобы выгорела старая краска.
Если где-то проникает дым, эти места нужно загерметизировать. После испытания, печь необходимо покрыть термостойкой краской.
Вывод
Какой тип буржуйки из баллона под газ выбрать — решать вам. Она станет незаменимым помощником. Достоинства:
- Корпус баллона обладает идеальной толщиной — 4 мм. За счет этого достигается оптимальная теплопроводность. Размеры стандартного 50 литрового баллона обеспечивают идеальную эффективность.
- Компактна. Можно использовать в стесненных условиях.
- Используются подручные материалы и элементарная конструкция.
- Дровяная печь из газового баллона дает возможность установить поверхность для приготовления пищи.
- Не требует изготовления фундамента.
К минусам можно отнести:
- Довольно низкий КПД
- Работают только на твердом топливе. Хотя, существует модификация буржуйки из газового баллона на отработке.
- Необходимость постоянной чистки.
- Печь из газового баллона на дровах быстро остывает.
- Использовать в качестве источника постоянного отопления нерентабельно.
Как видим, достоинства перевешивают недостатки. Ставят такие горизонтальные печки из газового баллона там, где нецелесообразно проводить централизованную систему отопления и отсутствует магистральный газ. При установке буржуйки важно строго соблюдать требования пожарной безопасности. Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов. Если вы не обладаете навыками сварщика, любой специалист изготовит вам такое изделие по вышеприведенным чертежам.Используемые источники:
- http://sdelaikamin.ru/metallicheskie-pechi/camodelnaya-piroliznaya-pech
- https://utepleniedoma.com/otoplenie/pechi-sxemy-i-chertezhi
- http://svoimi-rukamy.net/28-burzhuyka.html
- http://sam-stroitel.com/pech-dlitelnogo-goreniya-samodelnaya.html
- https://greendom74.ru/otoplenie/kak-sdelat-piroliznuyu-burzhuyku-iz-gazovogo-ballona-2-luchshih-sposoba
