Как сделать перепадной канализационный колодец по типовому или индивидуальному проекту

<index>

При обустройстве наружной части канализационной сети частного дома нередко требуется установка различных колодцев. Они помогают контролировать и ремонтировать сточную систему. По сути, септик также является одной из разновидностей колодезных сооружений. Но есть и иные конструкции, каждая со своим предназначением. На придомовом участке со сложным рельефом и уклоном обязательно придется подумать, где и как сделать перепадной колодец канализации, чтобы погасить мощность водного потока.

Содержание

Назначение перепадных колодцев в канализационной системе ↑

Если между выходом из дома и конечной точкой канализационной сети имеется серьезная разница по высоте, то стоки по трубам течь будут с большую скорость. А скорость и масса воды – это энергия, которая с легкостью может разрушить все на своем пути.

Колодец с вертикальным перепадом – гарантия гашения скорости водного потока

Перепадной колодец в канализации приходится устраивать, когда:

• необходимо сбить скорость потока;
• канализационную трубу приходится прокладывать под или над существующими инженерными магистралями с газом, водой и т.п.;
• трубопровод надо проложить под автодорогой;
• монтируется колодец с затопленным выводом в водоем или камеру септика;

Во всех этих случаях происходит изменение уровня тока воды, с высоты он резко падает вниз и ускоряется. Чтобы стоки своей возросшей энергией не наносили вред элементам канализационной системы, приходится делать перепадной колодец с водогасителем.

Совет! Согласно строительным норам, если трубы канализации имеют сечение до 600 мм, а перепад высоты до 50 см, можно обойтись сливом в обычный смотровой колодец.

Принцип работы типовой перепадной камеры наружной канализации

Существует несколько типов перепадных колодезных сооружений, различающихся конструктивно и функционально. Выбор зависит от рельефа и характеристик грунта на участке, а также от конфигурации и особенностей прокладки канализационного трубопровода.

Внутреннее устройство перепадного колодца канализации ↑

В зависимости от собираемых стоков канализационная система бывает бытовой, ливневой (дождевой) и промышленно-производственной. Но колодезные сооружения с перепадом потока везде имеют одинаковую структуру и устройство.

Типовой канализационный колодец состоит из:

1. Опорного днища.
2. Рабочей камеры в виде вертикальной шахты.
3. Горловины.
4. Крышки с люком.

Перепадной тип этих сооружений в целом обустроен аналогично. Только в его рабочей части имеются отбойники или пологие переливы для гашения воды. Именно они являются основным отличительным элементом такого устройства.

Виды конструкций с перепадом ↑

Перепадные колодцы ливневой и бытовой канализации по функциям и строению подразделяются на четыре типа:

1. Шахты с вводом вверху и отводом внизу.
2. Камеры с отбойником воды в виде стакана или трубы.
3. Емкости с одним вертикальным или расположенным под углом водогасителем.
4. Коллекторы с многоступенчатой системой водоотбойников.
5. Парные камеры с установленным под уклоном переливным каналом между ними.

Схемы колодцев с перепадом

Согласно СНиПам, первый вариант с водосливом практического профиля разрешается применять только при перепадах высотой до трех метров и сечением труб до 600 мм. В остальных ситуациях придется делать колодец с гасителями потока.

В одних конструкциях вода гасится об дно, а в других используются специальные отбойники. Особняком стоит последний тип, который подразумевает ускорение потока. Его устанавливают именно для увеличения скорости водотока, чтобы уменьшить вероятность засорения труб.

В качестве стройматериала для колодцев с перепадами используют:

• железобетон или бетон;
• полимеры;
• кирпич;
• стекловолокно.

Самыми дорогими, но простыми в монтаже являются стекловолоконные и пластиковые изделия заводского изготовления. Дешевле всего колодец получится сделать из железобетонных колец, однако для их установки нужен кран. Также своими руками такое сооружение можно залить из бетона или выложить из кирпича – просто, но трудоемко.

Как самому сделать перепадной колодец ↑

Конструкции с многоступенчатыми водоотбойниками и каналом самостоятельно обустроить сложно. Это достаточно большие и сложные сооружения, для возведения которых потребуется разрабатывать проектную документацию. Гораздо проще приобрести для установки изготовленный на заводе сборный каркас из пластика или воспользоваться железобетонными кольцами типовых проектов.

Сборный элемент канализации из пластика дорог, но предельно прост в монтаже

Технология монтажа перепадных колодцев для канализации включает:

1. Рытье котлована глубиной ниже точки замерзания почвы на участке.
2. Насыпку и утрамбовку подушки из гравия в 20–30 см.
3. Установку на дне котлована плиты из бетона или заливку монолитно-плитного фундамента.
4. Монтаж пластикового изделия или укладку ж/б колец.
5. Обустройство внутри отбойника.
6. Подключение вводов и отводов с тщательной герметизацией всех стыков.
7. Закрытие конструкции крышкой со смотровым люком.
8. Засыпку ямы землей.

Если помимо основного ввода еще приходится подсоединять вводные трубы сбоку, то они должны располагаться выше либо вровень с главным трубопроводом. Боковой поток воды не должен мешать центральному, и сам не должен иметь на своем пути помех. Его скорость обязана быть ниже основного водотока, иначе он уже превращается в главный, тогда конструкцию колодца и отбойников надо будет менять.

При высоком уровне грунтовых вод бетонные кольца перед засыпкой следует обмазать битумной гидроизоляцией. Конструкция должна быть надежно защищена от коррозии.

Видео: технология стяжки бетонных колодезных колец ↑

Колодезные сооружения являются неотъемлемыми элементами наружной канализационной сети частного дома. Чтобы сделать перепадной колодец канализации, придется потрудиться. Лучше воспользоваться типовым проектом этой конструкции или приобрести пластиковый аналог, грамотно рассчитанный для конкретных условий. С нуля проектировать подобное сооружение накладно, но в случаях со сложным рельефом на участке это единственно верный вариант.

</index>

На участке со сложным и разнообразным рельефом устанавливают перепадные колодцы, которые позволяют погасить скорость потока стоков. С их помощью можно контролировать уровень сточных вод, а также производить ремонт конструктивных элементов системы.

Назначение конструкции

Если между начальной и конечной точкой канализационной и дренажной системе есть большой перепад по высоте, то обязательным промежуточным элементом является перепадный колодец. Дело в том, что большое количество воды во время движения создает большое давление и нагрузку на стенки трубопроводов. В результате это может привести к разрушению системы и выходу ее из строя.

Устройство перепадного колодца выполняется в следующих случаях:

• Если есть потребность в принудительном снижении скорости сточных вод.
• Конструкция монтируется тогда, когда трубопроводы прокладываются над инженерными магистралями, которые были проложены ранее.
• Если трубопровод укладывается под автомагистралями и другими транспортными путями, колодец применяемый для перепада стоков из высокой трубы в низкую, является неотъемлемым элементом канализационной системы.

В таких случаях скорость стекания воды естественно повышается. Чтобы защитить систему от негативного влияния такой скорости, необходимо установить перепадный колодец, оснащенный с водогасителем.

Совет: Если трубопровод имеет диаметр 60 см, а перепад – 50 см, то можно обойтись устройством обычного смотрового колодца.

Сегодня существует несколько типов колодцев перепадного вида, которые имеют свои конструктивные и функциональные особенности. При выборе емкости стоит обратить внимание на особенности почвы, рельефа участка и конструкции трубопровода.

Строение емкости

Дренажная и канализационная система выполняют различные функции. При этом канализация может быть ливневой, бытовой и промышленной. Несмотря на все эти различия, перепадные колодцы имеют одинаковую структуру. Так, типичная емкость состоит из следующих элементов:

• Опорное днище.
• Рабочие камеры, которые имеют цилиндрическую форму.
• Горловина.
• Крышка с люком.

Колодец перепадного типа имеет схожую конструкцию и принцип работы. Отличие состоит в том, что в рабочей камере установлены отбойники и пологие переливы, которые предназначены для гашения потока воды.

Разновидность перепадных колодцев

В зависимости от конструктивных и функциональных особенностей, современные перепадные колодцы разделяются на несколько типов:

• Шахты, которые имеют отводные вводные отверстия сверху, а отводные – снизу.
• Рабочие камеры со специальными отбойниками, имеющие вид трубы или стакана.
• Емкости, оснащены водогасителем, который расположен вертикально или под углом.
• Коллектор со ступенчатыми водоотбойниками.
• Парные камеры, которые соединяются переливным каналом.

Согласно строительным нормам, первый вариант можно использовать только в тех случаях, когда трубопровод имеет диаметр 60 см, а перепад составляет 3 м. В остальных случаях придется использовать колодцы, оснащенные гасителями потока.

В некоторых колодцах вода гасится об дно, в других же об отбойники. Последние элементы чаще всего используются для ускорения потока. Это позволит предотвратить засорение системы.

Колодцы с перепадом изготовляются из таких материалов:

• бетон;
• кирпич;
• пластмасса;
• стекловолокно.

Сегодня большой популярностью пользуются стекловолоконные и пластмассовые колодцы. Это объясняется тем, что такие изделия обладают многими достоинствами. Если же обращать внимание на финансовую сторону вопроса, то оптимальным вариантом здесь станут бетонные конструкции. Они стоят дешево. Но, чтобы провести их установку понадобится подъемный кран, так как готовые бетонные кольца имеют большой вес. Также можно воспользоваться кирпичом. С его помощью можно соорудить емкость любых размеров.

Как сделать колодец

Емкость с водоотбойниками соорудить самостоятельно будет довольно сложно. Дело в том, что такие конструкции имеют большие размеры и конструктивные особенности. Чтобы выполнить такой колодец с перепадом, необходимо разработать соответствующую проектную документацию. Проще всего установить готовый сборный пластиковый каркас или бетонными кольцами, которые изготовляются на заводах.

Установка перепадного колодца производится в следующей последовательности:

• Прежде всего, нужно вырыть котлован на глубину ниже уровня промерзания грунта.
• На дне траншеи устраивается подушка из гравия или песка. Ее толщина составляет 30 см. Подушку нужно тщательно утрамбовать.
• Поверх подушки устраивается бетонная стяжка, которая будет служить дном и опорой для колодца.
• На следующем этапе производится установка бетонных колец или готового пластикового изделия.
• Внутри конструкции обустраивается отбойника.
• Далее выполняется подсоединение к емкости вводные и отводные трубопроводы. Все стыки тщательно герметизируются битумной мастикой. В случаи с бетонными кольцами используют цементный раствор.
• Сверху устанавливается крышка со смотровым люком.
• Пространство между емкостью и землей засыпается щебнем или песком с цементом.

При необходимости к колодцу можно подсоединить дополнительные вводные трубопроводы. Они могут размещаться как сверху, так и в уровень с основными магистралями. Главное, чтобы они не мешали нормальному стоку вод.

Колодец является неотъемлемым элементом наружной канализации и дренажа. Чтобы соорудить такую конструкцию, необходимо проделать колоссальную работу. Лучше всего для этого использовать готовые пластиковые емкости. При этом стоит учесть особенности самой системы и рельефа участка. В особенности это касается устройства дренажной системы, которая служит для отвода излишней влаги с земельного участка.

Содержание:

Обустройство системы водопровода и канализации не обходится без монтажа колодцев. Гидротехнические сооружения необходимы для наблюдения и обслуживания сетей. Без них невозможно выполнение профилактических работ, промывка, откачивание, устранение засоров. Перепадные колодцы устанавливаются для регулировки скорости потока и уменьшения глубины заложения трубопровода.

</p>

Классификация гидротехнических сооружений

Виды колодцев различают по нескольким признакам:

1. Тип сети, на которой осуществляется установка:
   • бытовые и промышленные – предоставляется доступ к стокам, сбрасываемым из жилых домов и промышленных предприятий;
   • дренажные – обеспечивающие ревизию сети осушения участка;
   • ливневые – сооружения для спуска в систему, отводящую дождевые и талые воды.
2. Материл конструкции:
   • железобетон;
   • полимеры: полиэтилен, полипропилен, поливинилхлорид;
   • кирпич.
3. Функциональное назначение:
   • смотровые;
   • распределительные;
   • накопительные;
   • перепадные;
   • поглощающие.

Внимание. Точки размещения, размеры и требования к монтажу различных видов колодцев определяет СНиП 2.04.03-85.

Конструктивные особенности колодцев

Монтаж коммуникаций сопровождается установкой гидротехнических сооружений из различных материалов: кирпича, железобетона, чугуна и пластика. В зависимости от назначений они бывают круглые и квадратные, которые рассчитаны на магистрали большого сечения. Диаметр сооружения зависит от размеров трубопровода:

• для магистрали сечением до 30 см – колодец не менее 70 см;
• до 60 см – 100 см;
• до 100 см – 150 см.

Бетонные колодцы

Благодаря прочности, скорости монтажа и стандартным размерам большой популярностью колодцы из железобетонных колец. Их составными частями являются:

• стеновое кольцо;
• крышка с люком;
• днище.

Для создания герметичной конструкции кольца обрабатывают гидроизоляционной мастикой. Между собой элементы соединяются цементно-песчаным раствором. Универсальные изделия подходят для монтажа колодца любого вида.

</p>

Внимание. Шахты колодцев оборудуются скобами или лестницами для спуска.

Полимерные колодцы

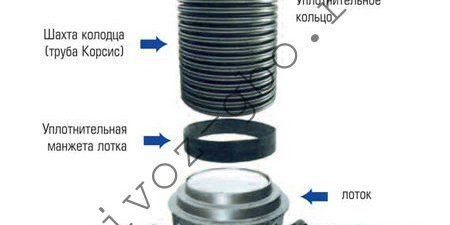

Пластиковые конструкции уступают по популярности бетонным сооружениям, но они часто используются при монтаже частных коммуникаций для отведения сточных и ливневых вод. Пластиковые колодцы собираются из нескольких частей:

• люк;
• горловина или телескопический удлинитель;
• шахта;
• уплотнительные манжеты;
• лотковая часть.

</p>

Среди плюсов пластика: герметичность, легкость, отсутствие коррозии. Но при всех показателях прочности есть риск деформации резервуара.

Cовет. Рабочие характеристики и срок эксплуатации кирпичных колодцев уступают сооружениям из других материалов, поэтому они строятся очень редко.

Виды канализационных колодцев

Смотровые

На протяжении всего канализационного трубопровода устанавливаются смотровые колодцы. Они предназначены для обслуживания и контроля сетей. Сооружения изготавливают из пластика, кирпича или бетона. В зависимости от назначения выделят несколько типов:

Прямоточные модели:

• Линейные – устанавливаются на протяженных ровных участках магистрали, через них происходит чистка коммуникаций. Количество колодцев зависит от диаметра труб – для магистрали сечением 50 м – через каждые 35 м, при диаметре 200 мм – на расстоянии в 50 м.
• Контрольные – сооружения располагается в точке присоединения дворовой или квартальной сети к центральной канализационной системе.
• Промывные – конструкции размещаются на краю канализационной системы. Служат для выполнения прочистки.

Колодцы, меняющие направление сточных вод:

• Узловые – применяются в местах соединения нескольких трубопроводов.
• Поворотные – сооружаются в местах поворота трубы или присоединения отводящей ветки. Угол отведения должен быть не меньше 900. Эти участки наиболее подвержены засорению, поэтому обеспечение доступа является обязательным условием.

Совет. Поворот трубопровода выполняется плавно, его радиус должен составлять от 1 до 5 диаметров трубы.

Большинство гидротехнических сооружений изготавливается из бетонных колец. Их диаметр позволяет без труда осуществлять обслуживание трубопровода. А прочная конструкция служит несколько десятилетий. Для небольшой дачной системы коммуникаций в качестве колодце можно устанавливать пластиковые трубы значительного диаметра.

</p>

Внимание. Смотровые колодцы имеют однотипную конструкцию, отличатся глубина залегания и форма лотка. Максимальное количество входящих труб в узловой модификации – 3 штуки.

Распределительные

Назначение распределительного колодца – регулировать количество дождевой или талой воды. Он устанавливается на различных объектах:

• придомовая территория;
• автозаправочная станция;
• промышленное предприятие;
• мойка;
• автомагистраль.

</p>

Гидротехническое сооружение этого типа устанавливается в двух случаях: если организуется отвод лишней воды в водоем и при большом уклоне подводящей трубы. Во втором случае вода попадает в систему с бурным потоком, с которым она не в состоянии справиться. Функция колодца – уменьшить скорость воды. Он представляет собой прочную герметичную емкость с несколькими входными и отводными патрубками. Установка сооружения необходима для нормальной работы ливневой канализации.

Фильтрующие

Поглощающие колодцы используются для отведения воды вглубь почвы. Их строят в ситуации, когда нет возможности вывести влагу другим способом. Конструкция диаметром около 1,5 м и глубиной до 2 м не имеет дна. В нижней части выполняется насыпка фильтрующего слоя:

• щебень;
• гравий;
• битый кирпич;
• шлак.

</p>

Сверху фильтрующая насыпь выстой до 1 м, накрывается геотекстильным полотном, предотвращающим заиливание. Установка такой системы рекомендуется на участках с песчаным грунтом. Его производительность невелика, поэтому суточный объем стоков не должен превышать 1 м³.

Перепадные

Если участок, где происходит монтаж коммуникаций, отличается перепадами высоты, то исключается возможность прокладывания прямолинейного трубопровода. Для компенсации разницы высот устанавливают перепадные колодцы канализации. Эти сооружения рассчитаны на применение в самотечных сетях. Их функция – обеспечить регулировку водного потока и изменить его высоту. При возникновении препятствий сточные воды перенаправляются в другие коллекторные системы. Монтаж сооружений необходим в следующих случаях:

• Требуется уменьшить глубину расположения входящей магистрали.
• В местах пересечения канализационным трубопроводом подземных объектов.
• Для снижения риска неконтролируемого повышения или уменьшения скорости движения стоков.
• Гидротехническое сооружения является последним в системе, после него происходит сброс жидкости в водоем, при этом выпуск затоплен.

</p>

Внимание. На трубопроводах сечением до 600 мм при перепаде высоты не более 50 см не требуется установка специального сооружения. Допускается монтаж слива в смотровой колодец.

Типы перепадов

В зависимости от особенностей внутреннего устройства конструкции перепадные системы делят на несколько типов:

1. Трубчатые перепады с вертикальным стояком – применяются в случаях, когда разница высот до 6 м, а диаметр труб до 500 мм. (б)
2. Водослив практического профиля, водобойник располагается в нижнем бьефе – используется при разнице до 3 м, для магистрали меньше 600 мм. (а)
3. Конструкция с водобойной сливной стенкой, установленной посередине резервуара. Поток бьется об стенку и стекает по ней. (в)
4. Многоступенчатые – каскадно расположенные ступени постепенно гасят скорость потока. (г)
5. Быстротоки – отрезки каналов небольшой длины, расположенные под значительным углом. Служат для увеличения скорости сточных вод. (д)

</p>

Внимание. Для коллекторов ливневой канализации при перепаде до 1 м рекомендуется монтаж сооружения водосливного типа. При высоте до 3 м – водобойного типа с установкой одной решетки, при большей высоте – двух решеток.

Сооружения с гидрозатвором используются для поднятия высоты потока. Канализационные воды определенный срок накапливаются к камере, пока не достигнут выводящего патрубка. Монтаж системы рекомендован в местах возможного попадания пожароопасных веществ. В случае возникновения огня гидрозатвор блокирует его распространение.

Перепадные колодцы – это изготовленные в заводских условиях резервуары из пластика. Они просты и удобны в монтаже. Изготовление конструкции из железобетонных колец потребует больших усилий.

Накопительные

Водоприемные колодцы – это специальные резервуары, используемые для сбора и хранения дождевой воды. Они имеют самый значительный объем среди канализационных гидротехнических сооружений. Нормы и правила требуют устройства герметичной конструкции. При использовании бетонных колец обязательно монтируется дно и проводится гидроизоляция стенок. Сверху сооружение накрывает бетонная плита с отверстием под люк.

Оптимальным вариантом является установка пластиковой емкости. Процесс транспортировки и монтажа легкой конструкции значительно проще, чем железобетонных колец.

</p>

Внимание. Место размещения накопительных колодцев из любого материала не должно находиться ближе 10 м от фундамента дома.

Выбор материала для канализационных колодцев зависит от особенностей системы и предпочтений владельцев участка. Гидротехнические сооружения – неотъемлемые элементы любой инженерной сети. Без их установки невозможно обслуживание и ремонт коммуникаций.

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—>

Канализационные колодцы являются неотделимой составляющей системы водоотведения. Они предназначены для сбора стоков, распределения развязки магистрали по зонам сброса и очистки определенных участков трубопровода.

Содержание:

• Виды канализационных колодцев ↓
• По функциональному предназначению ↓
• По используемым материалам ↓
• Правила и требования ↓
• Устройство канализационного колодца ↓
• Подготовительные работы ↓
• Устройство каменного колодца ↓
• Особенности устройства колодцев ↓
• Блиц-советы ↓

Виды канализационных колодцев

Конструкция такого рода имеет свое назначение и способ сооружения. Канализационные резервуары различаются по ряду признаков.

По функциональному предназначению

Различают несколько видов колодцев:

1. Накопительный. Это более современный и экологически безопасный вариант сточной ямы. В нем осуществляется фракционирование стоков и нечистот. Жидкость и легкие частицы направляются в фильтрующий септик, а тяжелые – опускаются на дно накопительного резервуара. Объем конструкции составляет 2-50 тысяч литров и зависит от количества используемой воды. Его необходимо устанавливать в наинижайшую точку участка, что обеспечивает правильный угол наклона канализационных труб.
2. Фильтрующий. Сооружение предназначено для вывода сточных вод в почву. В конструкции колодца отсутствует дно. Устройство фильтрующих коллекторов допускается только на песчаных и песчано-глинистых грунтах. Как правило, колодцы изготавливают из железобетонных колец. В качестве фильтра может служить песок, щебень и специальные материалы.
3. Смотровой. Используется для периодического обследования и удобной очистки водоотводной системы на небольших участках, где меняется направление, уклон или диаметр труб, на участках подсоединения. В отличие от прочих разновидностей очистных сооружений, представленных в виде трубы или сборника, смотровой резервуар представляет собой открытую емкость. Монтируют его по прямой линии с шагом в 15 метров, при этом начальный колодец размещают на расстоянии от дома не ближе, чем на 3 метра и не далее, чем на 12 метров.
4. Поворотный. Сооружение предназначено для участков с разветвленным водоотводным трубопроводом, а также в случаях, когда угол поворота на трубопроводе превышает 90 градусов. Это обусловлено отсутствием возможности устройства сплошного прямолинейного участка от жилого строения до накопительного септика. Поворотные коллекторы необходимо возводить на каждом изгибе уложенной трубы. Данную конструкцию можно использовать в качестве смотрового септика, что позволяет довольно просто через него очистить определенный участок трубопровода.
5. Перепадный. Используется на участках с большим перепадом высот. В данном случае входная труба размещается намного выше выходной. Конструкция септика имеет опуск, представляющий собой заходящую в колодец вертикальную трубу, которая подсоединяется к входной. К стенке резервуара опуск крепится посредством хомутов. Длина этого элемента зависит от перепада участка. С обратной стороны опуска устанавливается отвод под 45 градусов.

По используемым материалам

Коллекторы изготавливают из различных материалов:

1. Железобетон. Конструкции отличаются прочностью, устойчивостью к негативному воздействию химических соединений, достаточной легкостью монтажа. Кроме того, обладают большим весом и разным диаметром колец. Изделия применяются для устройства септиков фильтрующего, накопительного и смотрового типа. Подходят для установки в грунте любого типа.
2. Кирпичные. Для строительства коллектора зачастую используют глиняный влагонепроницаемый кирпич. Из кирпича можно соорудить конструкции квадратной, прямоугольной или круглой формы.
3. Пластиковые. Сооружениям из полиэтилена характерна высокая прочность, герметичность, износостойкость, а также легкость монтажа и относительно невысокая стоимость. Применяются для устройства поворотных, перепадных и смотровых септиков.

Правила и требования

Процесс планировки и сооружения канализационных систем осуществляется Специальными правилами и нормативными актами (СНиП), регламентирующие определенные требования, основные из которых:

1. Конструкции должны располагаться вдали от источников питьевой воды и систем водопровода.
2. Коллекторы следует устанавливать на расстоянии от жилых построек и близлежащих участков.
3. Объемы резервуаров должны соответствовать количеству проживающих людей в доме и среднему объему стоков за определенный временной отрезок.
4. Глубина котлована для резервуара не должна превышать 2,5 метра, а его диаметр должен быть на полметра больше диаметра конструкции.
5. Необходимость устройства гидроизоляции при высоком уровне грунтовых вод.
6. Дно котлована в обязательном порядке покрывается песчаной подушкой высотой 10 см.
7. Меж дном резервуара и нижней частью трубы необходимо предусмотреть зазор в 60 см.

Устройство канализационного колодца

Подготовка к сооружению канализационных септиков состоит из нескольких этапов:

• составление чертежа схемы канализации с маркировкой места установки коллектора, планировку на участке;
• очистка строительного участка;
• организация на стройплощадке временной дороги для техники;
• рытье котлована и траншеи;
• зачистка и выравнивание дна котлована.

Устройство каменного колодца

Строительство септика из железобетонных колец выполняется следующим образом:

1. Выполняется выемка грунта из внутреннего контура для выравнивания конструкции по горизонтали. Чтобы исключить погрешности в работе следует контролировать данный процесс посредством уровня.

2. После монтажа первого кольца в его стенках выполняют отверстия для труб, которые следует заводить в кольцо не больше чем на 10 см. По окружности труб отверстие герметизируют раствором.
3. На дне резервуара выполняется бетонный желоб, расположенный от входа трубы до выхода. Сечение желоба должно равняться диаметру труб. Для его изготовления можно взять часть канализационной трубы.
4. После установки первого кольца монтируют следующее. На данном этапе необходимо следить, чтобы с внутренней стороны колец замки располагались на одном уровне.
5. По окончании монтажа последнего кольца дно коллектора заливают бетонным раствором, а места соединения колец заделывают посредством песчано-цементной смеси. При обустройстве фильтрующего септика его дно не бетонируют, а покрывают 0,5 м толщиной щебня или дробленым кирпичом.
6. Далее конструкцию накрывают бетонной плитой с люком. Можно также установить каркас с отверстием и залить его бетоном.
7. После монтажа колодца приступают к прокладке трубопровода на глубине 60-70 см с уклоном в 2 см через каждый метр магистрали.
8. Следующим этапом является тестирование конструкции в течение 24 часов. Для этого коллектор заполняют водой, а торцы труб закрываются пробками.
9. После тестирования наружные стены резервуара засыпают землей и тщательно утрамбовывают.
10. Завершающим этапом является выполнение бетонной отмостки вокруг горловины шириной 1,5 метра.

Рассмотрим технологию строительства коллектора из кирпича:

1. Выполняется рытье котлована, на дне которого устанавливают опалубку и заливают раствором из цемента, песка и щебня высотой 20 см.
2. Дают раствору застыть в течение 7 дней, при этом периодически сбрызгивая водой.
3. После застывания раствора приступают к кладке стен из кирпича, используя цементную смесь.
4. Возведенные стены оштукатуривают песчано-цементным раствором.
5. Не дожидаясь полного застывания раствора, выполняют железнение поверхности путем втирания тонким слоем сухого цемента в штукатурку.
6. Дно коллектора формируют в зависимости от его назначения.
7. Выполняется гидроизоляция оштукатуренного слоя.
8. Покрывают внутренние стенки септика мастикой или битумом.
9. Формируют отверстия для труб.
10. Заводят трубы, а образовавшиеся зазоры уплотняют герметиком.
11. Засыпают пространство между котлованом и стенами колодца грунтом и тщательно утрамбовывают.
12. Накрывают коллектор люком.

Строительство колодца из природного камня выполняется по аналогичной схеме. Трудности в процессе его возведения возникают из-за неодинакового размера и формы камней. Поэтому на обустройство коллектора требуется намного больше затрат времени и расхода раствора.

Особенности устройства колодцев

При строительстве септика важно учитывать особенности установки каждого в зависимости от их назначения и материала изготовления.

Особенность фильтрующего колодца является то, что его основная задача состоит в очистке стоков от вредных примесей. Для осуществления данной задачи дно коллектора покрывается щебнем высотой около 1 метра. При этом дно не заливается бетонным раствором полностью, а лишь по периметру. Это препятствует разрушению основания и выводу воды через центр круга, в котором происходит дренаж и очистка.

Для строительства смотрового колодца принято использовать трубу диаметром 46 см. Такой размер трубы дает возможность в случае необходимости прочистить конструкцию водой посредством шланга. Если потребуется спускаться внутрь резервуара, диаметр трубы должен превышать 92,5 см.

При возведении смотрового коллектора на участке без дорожного покрытия, требуется выполнение дополнительной отмостки, которая способствует отводу сточных вод. Если дорожное покрытие качественное, монтаж выполняется на 7 см выше поверхности грунта.

Накопительные резервуары обустраивают в низине участка для обеспечения стока воды в колодец. Конструкцию помещают на глубину 3-6,5 метров, при сооружении используется не более 7 колец. На дне выполняют специальные углубления, которые заполняют песком или щебнем. Воду из резервуара можно использовать для бытовых нужд.

Блиц-советы

1. Не рекомендуется глубину траншеи делать слишком большой, потому что понадобится подсыпать грунт, который со временем просядет. Вследствие этого магистраль может изменить правильный уклон.
2. Во избежание повреждения трубопровода под трубы в процессе их укладки запрещается подкладывать твердые предметы.
3. Выбирая участок для возведения фильтрационного или накопительного коллектора необходимо предусмотреть возможность подъезда техники для очистки конструкции.
4. Вопреки тому, что канализационный септик является мокрым видом колодцев, требуется обеспечение его герметичности. Это необходимо для того, чтобы минимизировать проникновение сточных вод в окружающую среду. Для гидроизоляции участков соединений колец используют специальные водонепроницаемые составы.
5. В период обеспечения гидроизоляционного слоя в течение 3 суток необходимо исключить воздействие механических нагрузок и низких температур на поверхности. На протяжении этого времени обрабатываемые участки следует регулярно увлажнять, используя обычный распылитель. Также можно накрыть поверхность пленкой, которая способствует уменьшению испарения влаги.

Устройство канализационного колодца – это конструкция, которая используется при монтаже магистральной и дренажной сети, накапливающая ассенизационные стоки и контролирующая их положение во время обслуживания дренажных линий. Установка гарантирует свободное передвижение стоков и обеспечивает эффективное функционирование всей системы ассенизации. Отличается небольшим весом, полной непроницаемостью, герметичностью, выносливостью, неуязвимостью в режиме температурных перепадов, легкой в использовании. Конструкция не поддается влиянию агрессивных химических веществ.

Устройство канализационных колодцев СНиП

Устройство канализационного колодца обязательно монтируется с учетом всех требований санитарных норм. Предварительно необходимо:

1. Разметить территорию, на которой будут установлены резервуары.
2. На данной территории снести все деревья, растения и кустарники, которые будут мешать при монтаже конструкции.
3. Оборудовать максимально удобный путь к строительной площадке.
4. Подготовить план установки и схему монтажа ассенизационных резервуаров.

Далее в соответствии со СНиП нужно:

• Подготовить котлован;
• засыпать дно участка;
• следующий этап – гидроизоляция канализационных колодцев;
• использование бетона и битума для заделки концов патрубков;
• монтаж бетонных колец;
• подведение патрубков;
• установка резервуара;
• его проверка на функциональность;
• засыпка стенок;
• изоляция стыков – дополнительная герметизация.

В соответствии со СНиП устройство канализационного колодца должно быть установлено через каждые 30-40 м, если диаметр трубопровода около 150 мм, и через каждые 50 м, если диаметр 200 мм. Также установки монтируются на поворотах системы ассенизации, в местах, где изменяется диаметр трубопроводов или есть наклон, а также в местах ответвлений патрубков.

Устройство смотрового канализационного колодца

Устройство канализационного колодца смотрового – это конструкция, которая используется и устанавливается с целью обеспечения дополнительного контроля над системой ассенизации. Она обеспечивает доступ к подземным гидрокоммуникациям, что позволяет вовремя очищать резервуар от возможных засорений. Состоит из люка, горловины, рабочей камеры, лотка, а также основы. Изготавливаются из железобетона, пластика и иногда кирпича. Имеет круглую или же прямоугольную форму.

Особенности монтажа: в случае размещения установки на территории, где нет дорожного покрытия, необходимо дополнительно монтировать отмостку, которая будет отводить сточные воды. Если же дорожное покрытие усовершенствованно, тогда установка реализуется на 70 мм выше поверхности земли, если же территория не застроена – тогда выше на 200 мм уровня почвы.

Устройство,принцип работы,монтаж септика Росток можно найти на этой странице

Устройство,принцип работы,монтаж септика Тритон мини можно найти на здесь

Устройство,принцип работы,монтаж септика Тополь можно найти на этой странице

Устройство перепадного канализационного колодца

Нивелируют перепады трубопроводов, которые превышают допустимый уровень. Устанавливаются в местах, где присоединяются коллекторы глубокого заложения, пересекающиеся с подземными конструкциями при затопленных выпусках на последнем перед водоемом колодце. Также используются для того, чтобы вовремя гасить недопустимую скорость движения ассенизационных сточных вод. Применяются когда:

1. Необходимо уменьшить глубина заложения входящего патрубка.
2. Существует риск замедления или ускорения скорости потока воды.
3. Магистраль пересекает подземные сооружения.

Из чего состоит установка?

• Может иметь практический профиль и водобойник, установленный в нижнем бьефе.
• Основа – вертикальный патрубок.
• Может иметь водобойную-сливную стенку.
• Может быть многоступенчатой, шахтного типа для гашения скорости сточных вод.
• Трубопровод также может иметь большой уклон для того, чтобы обеспечить быстрый разгон стоков в местах, где чаще всего реализуется их замедление.

Правила устройства канализационных колодцев (монтаж): необходимо дополнительно устанавливать опуск – специальную деталь, которую можно изготовить самостоятельно при помощи прямой крестовины, трубопровода  колена. Эту часть необходимо прикрепить к внутренней стенке резервуара посредством хомутов. Сверху опуска должна обязательно монтироваться крестовина.

Поворотные канализационные колодцы

Поворотная шахта устанавливается в местах, где существуют резкие канальные повороты. Именно в них чаще всего забивается система ассенизации, и образуются засорения.

Что входит в конструкцию? Люк, горловина из полимера, рабочая камера с  индивидуально подобранным диаметром, лоток и основа. Данная система – это особый лоток, плавно переходящий в соединение трубопроводов. Устанавливается посредством монтажа бетонных колец.Бетонные кольца для канализационных колодцев укладываются на щебневую подушку.

Устройство канализационных колодцев технология:

1. Угол ответвления должен быть не меньше 90 градусов. Его оптимальный параметр – 90-180 градусов.
2. Изготавливается из железобетона, пластика.
3. Устанавливается в местах, где трасса изменяет свое направление.
4. Размывают осадки, которые образуются даже при малых движениях ассенизационных стоков.
5. Бывают круглые и прямоугольные конструкции.

Накопительные резервуары

Накопительные шахты используются с целью собирания и хранения сточных вод с последующей их откачкой посредством насоса или же при помощи таких устройств, как ассенизаторские машины.

Это очень выгодное решение при монтаже системы канализации в частных домах, загородных участках, дачах и коттеджах. Имеют разный объем, изготавливаются из железобетонных колец, монолитного бетона или пластика. Отличаются невысокой стоимостью, прочностью, стойкостью к влиянию агрессивных химических веществ, простотой обслуживания, стойкостью к температурным перепадам.

Устанавливается в глинистой почве, в низине участка, для того, чтобы сточные воды стекали в резервуар. Закапывается на глубину от 2,7 м до 6,3 м, при монтаже используется до 7 колец. На дне копаются специальные углубления, в которые нужно засыпать песок или гравий. Кольца из железобетона нужно скобировать, заделать все швы. Обязательно засыпать песком образованный между котлованом и шахтой зазор. Засыпать установку сверху песком. Вода далее может использоваться в хозяйственно-бытовых нуждах.

Устройство,принцип работы,монтаж септика Тверь можно найти на этой странице

Устройство,принцип работы,монтаж септика Топас можно найти на здесь

Устройство,принцип работы,монтаж септика Байкал можно найти на этой странице

Фильтрационные канализационные колодцы

Бывают открытого и закрытого типа. Используются с целью сепарации ассенизационных стоков, с помощью них отделяются тяжелые фракции и крупный мусор от воды. Данные сооружения открытого типа – это резервуар, который собран из перфорированных бетонных блоков. В них жидкость уходит самостоятельно в грунт сквозь специальные отверстия. Тяжелые фракции остаются в шахте и удаляются при помощи специальной техники для дальнейшей утилизации.

Установки закрытого типа – это специальная герметичная емкость, которая имеет технологические отводы, расположенные на разной высоте. Когда сточные воды поступают в шахту, то плавучие частицы отводятся при помощи верхних каналов, а осадочные слои отводятся при помощи нижних каналов.

Устанавливать конструкцию необходимо в месте, где грунтовые воды залегают ниже уровня дна станции. Дополнительно засыпается подушка из щебня в 0,5 м. Возвышаться основание над почвой должно в 1 м.

Вывод

Перед тем, как начать обустраивать сеть ассенизации, обязательно ознакомьтесь со всеми положениями СНиП, приступите к планированию, разметке, а затем к выбору подходящей вам шахты. Вам обязательно понадобится смета на устройство канализационного колодца для того, чтобы правильно рассчитать предварительно все расходы на обустройство всей сети магистрали.

Рекомендуем учитывать все рекомендации при проектировке системы ассенизации. Соблюдая все нормы, вы предотвратите загрязнение окружающей среды, а также продлите срок эксплуатации магистрали.

Дата публикации:30/09/2015<label>Понравилась статья? </label>ПОХОЖИЕ СТАТЬИРасчет водосточной системы кровлиНазначение водосточной системы очевидно — отвод воды, накапливающейся при дожде и таянии снега, сЧитать далееКанализационный насос для унитазаДля того, чтобы обойти жёсткую зависимость установки санузлов от расположения стояка, в современныхЧитать далееЖироуловитель для канализации из столовойПри открытии столовых, кафе или других точек общественного питания следует позаботиться оЧитать далееДоборные элементы для винилового сайдингаНа сегодняшний день виниловый сайдинг является одним из самых популярных  материалов для отделкиЧитать далееПОДПИСКА

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями ВКонтакте, Одноклассниках, Facebook, Google Plus, Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Используемые источники:

• http://stroy-aqua.com/kanalizaciya/spec_kolodci/perepadnoj-kolodec-kanalizacii.html
• https://kanalizaciya1.ru/kolodcy/perepadnyj-kolodec
• http://otepleivode.ru/kanalizatsiya/perepadnyie-kolodtsyi.html
• https://housetronic.ru/kanalizaciya/kolodec/ustrojstvo.html
• https://vivoz-gbo.ru/avtonomnaya-kanalizaciya/ustroystvo-kanalizacionnogo-kolodca
