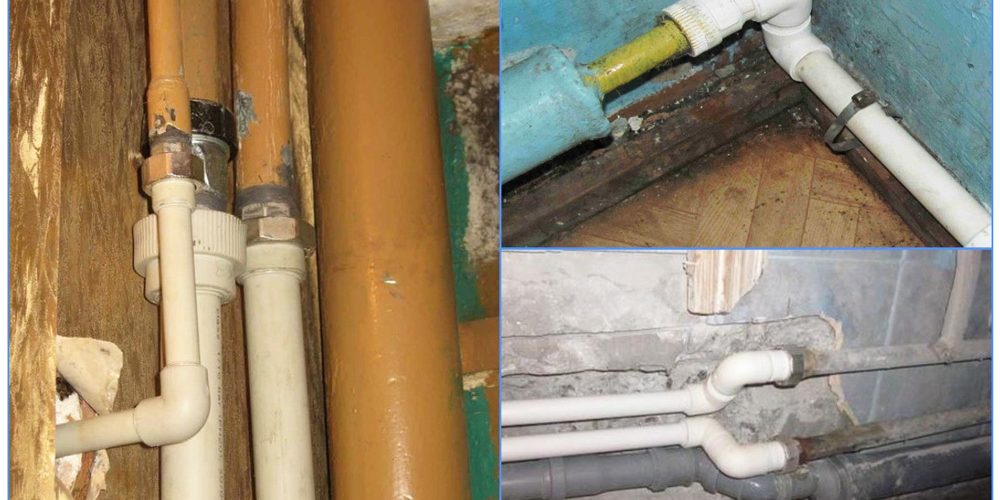

Как сделать переход металлической трубы на полипропиленовую

Разница в структуре полипропиленовых и металлопластиковых труб и отличающиеся технологии монтажа могут создать сложности при стыковке двух трубопроводов в единую систему водоснабжения или отопления.

Однако изготовители материалов уже давно разработали способы соединения материалов различной структуры, несмотря на то, что они имеют различные особенности монтажа.

Когда необходимо соединение труб различной структуры

Соединения трубопроводных систем из разных материалов могут быть необходимы в случае:

• присоединения нового трубопровода к уже существующей линии или стояку;
• замены изношенного участка;
• укладки и подключения водяных теплых полов к действующей системе отопления из полипропилена;
• монтажа смешанной системы с целью снижения расходов на приобретение материалов.

В каждом случае понадобятся детали с одинаковым типом соединения на одной из сторон (фитинги).

Типы фитингов для соединения металлопластика и полипропилена

Фитингами называют элементы трубопроводных систем, предназначенные для соединения участков трубопровода, разветвления потоков и присоединения к сантехническому оборудованию.

Применение фитингов для монтажа труб из металлопластика и полипропилена зависит от особенностей, которые каждый материал имеет.

Особенности монтажа изделий из полипропилена

Соединение труб PPR выполняется по технологии диффузионной сварки (пайки) с использованием муфтовых деталей.

При монтаже с помощью специального инструмента происходит нагрев внешней поверхности трубопровода и внутренней поверхности фитинга до начала температуры плавления 240-260˚C, после чего производится стыковка муфтового соединения.

Для полипропилена это:

• сделанные полностью из пластика уголки, тройники, крестовины, муфты, фланцы, компенсаторы и обводы;
• имеющие с одной стороны наружную или внутреннюю резьбу уголки, тройники, муфты и разъемные соединения.

Рекомендуем ознакомиться:  Как самому сделать трубогиб для металлопластиковых труб

Детали с резьбой используются для установки запорной арматуры, присоединению к сантехническому оборудованию и системам из других материалов.

Отличительные особенности монтажа металлопластика

Сечение трубы представляет собой трехслойную конструкцию. Внутренний и внешний слои сделаны из полиэтилена, а средний из алюминия. По сути это тонкостенная алюминиевая труба, покрытая изнутри и снаружи полиэтиленовыми слоями.

Для металлопластиковых труб все фитинги изготавливаются из металла и могут быть с присоединительными трубными штуцерами с каждой стороны или иметь резьбу на одной из сторон. Элементы с фланцами в таких системах не производятся.

Соединения можно выполнить при помощи трех видов фитингов:

• цанговые разъемные;
• компрессионно-натяжные;
• прессуемые неразъемные.

При этом фитинги могут служить для соединения отрезков труб, изменения диаметра и разветвления потока или для присоединения к сантехническому оборудованию или трубопроводам из других материалов.

Во втором случае на соединительной детали с одной стороны есть внутренняя или наружная резьба.

Способы соединения металлопластиковых и полипропиленовых труб

Соединить линии из разных материалов можно тремя способами:

• через муфтовое соединение с использованием штатных фитингов для каждой трубной системы;
• через фланцевое соединение;
• с использованием двусторонних полиэтиленовых компрессионных муфт.

Каждый вариант имеет свои особенности, связанные с конструкцией труб и элементами для соединения. Стоимость соединений повышается в значительной степени с увеличением диаметра трубопроводов.

Выбор типа соединения зависит от рабочих параметров среды транспортируемой по трубопроводу. В системах отопления рекомендуется применять дорогие, но надежные муфтовые соединения с применением штатных фитингов. Для водопровода можно использовать более дешевые способы.

Важно! Необходимо обеспечить возможность доступа к соединению во время эксплуатации системы. Это может потребоваться для выполнения ремонта.

Монтаж муфтового соединения

Сборка резьбовых фитингов обычно не представляет сложности, но дополнительно потребует установки разъемного элемента (американки).

Рекомендуем ознакомиться:  Трубы ПП для холодного и горячего водоснабжения

Для выполнения работы потребуется 2 разводных или газовых ключа, номер которых зависит от диаметра трубопровода. Кроме этого нужна пакля (чесаный лен) и силиконовый герметик или монтажная паста.

Порядок монтажа следующий:

• разберите разъемный элемент (американку) на две составляющие части;
• намотайте немного пакли на ту деталь, у которой есть наружная резьба и промажьте ее силиконом;
• с помощью ключа вкрутите ее в трубный фитинг с внутренней резьбой;
• на другой трубный фитинг с наружной резьбой тоже намотайте паклю с силиконом и накрутите на него вторую половину американки;
• скрутите разъемное соединение вручную и немного подтяните ключом.

Во время выполнения последней операции усилие зажима должно быть таким, чтобы не повредить уплотняющее резиновое кольцо.

Этот тип соединения металлопластиковых труб с полипропиленовой системой рационально применять при диаметре трубопровода до 40 мм включительно.

Внимание! В случае скрытой прокладки труб внутри стен или полов муфтовые соединения не должны оставаться внутри монолита строительной конструкции. Поэтому на месте монтажа необходимо предусмотреть наличие закрытой или открытой ниши.

Фланцевые соединения

Применяются при диаметрах трубопроводов более 40 мм, а также в тех случаях, когда при монтаже требуется установить фланцевую запорную арматуру. При этом комплектующие детали для каждой системы различны.

Штатных фланцев для металлопластиковых систем не производится и поэтому потребуется концевой фитинг с наружной резьбой и фланец необходимого размера с внутренней резьбой.

Фланец необходимо напаковать на фитинг с уплотнением паклей и только после этого произвести монтаж фитинга на трубопровод.

Для полипропиленовых трубопроводных систем производители изготавливают фланцы, которые просто припаиваются на трубопровод с помощью обычного сварочного инструмента. Стоимость фланцев, болтов и гаек относительно невысока, но концевой фитинг с наружной резьбой для металлопластиковой системы диаметром 50 или 63 мм будет стоить дорого.

Рекомендуем ознакомиться:  Технические характеристики и особенности использования полипропиленовых труб в канализации

Применение двусторонних полиэтиленовых компрессионных муфт

Это самый простой, недорогой и достаточно надежный способ соединения полипропиленовых и металлопластиковых труб. Однако следует учесть ограничение применения по температуре, которое составляет 50˚C. Следовательно, этот способ можно применять только на водопроводах. В системах отопления полиэтиленовые муфты не применяются.

Внимание! Важным качеством компрессионных муфт является возможность соединения трубопроводов различного диаметра без установки дополнительных элементов.

Компрессионная муфта представляет собой соединительную деталь, состоящую из пластикового цилиндра с резьбами с обеих сторон и двух накидных гаек с уплотнительными кольцами.

Для выполнения монтажа достаточно просто вставить трубы в муфту с обеих сторон и хорошо затянуть гайки.

Увеличенный размер деталей и определенная посадочная длина трубного концевика не позволяют произвести монтаж в стесненных условиях. Но если соединение можно выполнить в свободном пространстве, то никаких проблем не возникнет.

Перед тем, как соединить металлопластиковую трубу с полипропиленовой, необходимо подготовить инструменты, и выбрать способ стыковки. Последний параметр зависит от рабочих характеристик среды. Например, для системы отопления целесообразно использовать более дорогие муфтовые соединения со штатными фитингами, а для водопровода подойдут фланцы или компрессионные муфты.

Содержание статьи

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией монтажа. Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

• разводной ключ;
• газовый ключ;
• пакля (чесаный лен);
• силиконовый герметик;
• монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

1. Разобрать американку на две части.
2. Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
3. Вкрутить эту деталь в часть фитинга с внутренней резьбой.
4. Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
5. Соединить две части разъемной детали, используя разводной или газовый ключ.

При использовании этого типа стыковки МП и ПП изделий находящихся в стене, дополнительно нужно обустроить открывающуюся нишу.

Стыковка компрессионными фитингами

Соединение труб компрессионными фитингами — самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу — она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

1. Вставить трубы в отверстия фит-крепежа с двух сторон.
2. Затянуть гайки.

Стыковка фланцами

Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

1. Фланец накручивается на фитинг с использованием пакли.
2. Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Основные ошибки при соединении полипропилена с металлопластиком

При стыковке разных материалов не всегда удается сделать все хорошо, особенно это касается таких разнотипных материалов, как полипропилен и металл. Наиболее распространенными ошибками являются:

• Излишние усилия при соединении, в результате чего сужается внутреннее сечение и повышается нагрузка на место стыка;
• неплотное присоединение, что может привести к течи и разрушению других стыковок в результате скачков давления;
• отсутствие герметика, пакли, силикона.

Необходимость соединить МП и ПП трубы может возникнуть в разных ситуациях, например, во время срочного ремонта системы отопления или водопровода. При этом иногда нужно делать это в стесненных условиях. Поэтому стоит заранее разобраться в способах соединения.

Соединение металлопластиковых труб – актуальные способы

Соединить металлопластиковые трубы посредством сварки невозможно. Для этих целей используются фитинги самых разных видов:

обжимные, пресс-фитинги, пуш-фитинги. Первые обеспечивают легкость в монтаже, вторые – надежность и устойчивость к различным воздействиям. Пуш-фитинги дают целый ряд выгод:

• Установка трубопровода при минимуме инструментов;
• Легкий и быстрый монтаж;
• Не подвержены коррозии;
• Элементы, пришедшие в негодность, возможно заменить;
• Уплотнения очень надежны;
• Изделия экологически безопасны.

Соединение труб с пресс-фитингами

Соединение труб с пресс-фитингами

Преимущества этого способа: допускается закрытая установка трубопровода. То есть, он может быть спрятан в стены, залит строительной смесью (бетоном). Такие фитинги очень надежны. Однако для монтажа их потребуется специальный пресс-инструмент. В это же время, качество соединений очень высокое, для установки требуется минимум деталей. Поэтому такие монтажные работы, в конечном итоге, являются очень экономичными.

Для соединения металлопластиковых изделий и пресс-фитингов требуются: обжимные муфты, пресс-инструмент, нож для резки металла или ножовка.

Алгоритм действий следующий:

Определяется и отмеряется требуемый размер трубы. Затем изделие режется. Получившиеся вогнутые края обрабатываются калибратором, чтобы не было шероховатостей, заусениц, деформаций. На изделие одевается обжимная муфта;</li>Вставляется штуцер, снабженный резиновым уплотнителем. Муфта обжимается посредством специального пресс-инструмента. В конечном итоге на муфте должно возникнуть ярко выраженное кольцо. Имейте в виду, что обжимать фитинг можно только один раз.</li>

В магазинах можно найти самые разнообразные пресс-фитинги, в том числе и муфты, уже закрепленные на фитинг. В этом случае действуем в соответствии со следующей инструкцией:

Металлопластиковая труба обрезается до нужных размеров, калибрируется, края обрабатываются.</li>Затем следует посадить ее на штуцер фитинга, контролируя плотность посадки через специальные отверстия в муфте.</li>

Данный способ соединения применяется при установке систем отопления, обустройства водопроводов, систем «теплого пола». Технология достаточно проста. Для лучшего усвоения информации рекомендуем вам посмотреть соответствующее обучающее видео.

Соединение труб с компрессионными фитингами

Соединение труб с компрессионными фитингами

Преимущества этого способа: оперативная сборка, нет нужды применять в работе специальное оборудование.

Для реализации данной технологии требуются: фитинги с резьбой, ножницы для резки по металлу или ножовка, калибратор, рулетка, набор гаечных ключей, нож, необходимый для зачистки.

Алгоритм действий следующий:

Составляется схема расположения металлопластиковых труб с указанием всех размеров. Как и в вышеизложенных технологиях, отмеряется и отрезается необходимая длина изделия, затем края его обрабатываются посредством калибратора;</li>С фитинга убирается зажимное кольцо и гайка, затем они одеваются на трубу, которая после одевается на штуцер фитинга. Последний выравнивается относительно сгона фитинга;</li>Прижимное кольцо возвращаем в прежнее положение, гайку закручиваем ручным способом в самом начале, затем – посредством гаечного ключа. Понять, что гайка закручена, можно по специфическому треску. Главное, не переусердствовать в закручивании гайки, так как существует опасность срыва резьбы.</li>

Как и в прошлом случае, рекомендуется просмотреть соответствующее видео, прежде чем предпринимать попытки соединить элементы трубопровода.

Соединение металлопластиковой и полипропиленовой трубы

Соединение металлопластиковой и полипропиленовой трубы

Эти два элемента трубопровода, выполненные из разных материалов, соединить между собой можно только посредством резьбового соединения. То есть, со стороны металлопластикового изделия будет выдаваться ниппель, со стороны полипропиленового изделия – комбинированная муфта, имеющая необходимую резьбу. Паять эти элементы трубопровода между собой нельзя. Более подробные инструкции вы узнаете, просмотрев специальное обучающее видео.

Соединение с металлическими изделиями

Для реализации данного способа потребуются фитинги-переходники. На металлическом элементе трубопровода нарезается резьба, далее выполняются стандартные действия, уже изложенные в верхних подразделах. Переходы от одних диаметров к другим, разветвления, повороты также выполняются посредством специальных фитингов.

Данная технология для металлических изделий уместна для обустройства открытой водопроводной системы. Однако не рекомендуется ее применять в случае необходимости обустройства систем отопления и скрытых систем металлических трубопроводов.

Как соединить элементы трубопровода с краном?

На прилавках специализированных магазинов можно отыскать самый широкий ассортимент фитингов: тройниковые фитинги, фитинги с размером резьбы, достаточной для соединения с краном, сгоном или иными арматурами. Соответствующие фитинги и позволяют соединить элементы трубопровода и кран. Столь обширное многообразие фитингов делает возможным сборку трубопровода любой степени сложности.

Мы описали основные способы, повествующие о том, как соединить трубу с различными элементами. Результат монтажных работ зависит исключительно от уровня ваших стараний и от качества материалов и инструментов.

Как соединить металлопластиковую трубу с металлической

В процессе ремонта водопровода сегодня очень часто выбирают металлопластиковые трубы. Ведь не секрет, что трубы из металлопластика значительно долговечней и удобней в эксплуатации, чем их металлические аналоги. В этой стать мы расскажем вам как производить монтаж пластика и металла.

Но, как соединять металлопластиковые трубы с металлическими, знает не каждый. При этом данная операция совершенно несложная и по силам любому домашнему мастеру.

Монтаж труб из металлопластика

Перед началом укладки пластиковых труб их надо размотать из бухты. В случае когда бухты находились на холоде, их нужно выдержать приблизительно сутки в помещении при температуре не менее 15 С. При размотке нужно следить, чтобы трубы не перекручивались.

Во время монтажа нельзя создавать натяжки. При укладке, чтобы грязь и мусор не попали вовнутрь трубы, на ее концы нужно надеть заглушки. Как правило, пластиковые изделия прокладываются в специальные шахты, борозды или каналы, откуда нужно обеспечить доступ ко всем разъемным соединениям и элементам арматуры, для этого нужно установить съемные дверки и щитки.

За счет эластичности металлопластика, установка отопительных систем и систем водоснабжения может происходить или по коллекторной, или и по классической тройниковой схеме. Укладка пластиковых труб максимально проста, так как во время проведения монтажа количество соединений минимально.

Как соединить пластиковую трубу с металлической

Наиболее популярными вариантами соединения металлопластиковых труб с металлическими являются такие:

• при помощи пресс-фитингов;
• при помощи компрессионных фитингов.

Первый из указанных вариантов соединения делится еще на два:

• с помощью пресс-фитинга, который относится к надвижному типу;
• с помощью обжимной муфты.

Инструмент для монтажа

Монтаж труб из металлопластика является очень простой процедурой, не требующей наличия особого инструмента. При соединении компрессионными фитингами для монтажа могут понадобиться:

• труборез, его с успехом можно заменить на ножовку по металлу;
• гаечный ключ, и обычные инструменты, которые всегда есть в наборе любого мастера.

При соединении пресс-фитингами к данным инструментам еще нужно добавить пресс-клещи и эспандер, он используется для увеличения отверстия в трубе из металлопластика.

Соединение труб из металлопластика с металлическими происходит при помощи специальных устройств, которые называются фитинги. Они могут иметь разную конфигурацию и обеспечивать крепление, как в линейной плоскости, так и под углом в 90 градусов. Самую большую популярность у мастеров имеют компрессионные фитинги (под зажим). Также очень часто применяются и пресс-фитинги (под прессовку).

Запрессовка и соединение пластика с фитингом под зажим происходит при помощи вкручивания накидной гайки. В пресс-фитингах прессовка происходит при помощи сжатия наружной гильзы, и делается с помощью специального инструмента.

Конструкция фитинга очень проста. Фитинг состоит только из кольца, гайки и штуцера. Для работы с этими соединениями не нужно какого-либо особого инструмента и какого-то опыта. Все работы делаются простым гаечным ключом.

Преимущество этих фитингов заключается в том, что, при простейшем монтаже, они при этом еще и очень просто разбираются. Но, их разборка нежелательна, так как в данном случае обязательно нужно сделать замену прокладки, но при этом данным преимуществом фитингов, которое состоит в возможности их демонтажа, можно и воспользоваться, так как подобрать любую прокладку сегодня можно без особого труда.

Фитинги применяются не только при укладки систем водопровода, но при их ремонте. Если обнаруживается дефект на какой-либо части водопровода, то его просто убирают, меняя на новый участок, который крепится при помощи этих же фитингов. Этот подход позволяет избежать демонтажа всей системы водопровода.

Размер поврежденных мест резьбы не должен быть более 10% от всей длины. Торцы фитингов непременно должны быть ровными и перпендикулярными относительно оси непосредственно изделия. На резьбе недопустимы заусенцы.

С учетом варианта соединения, фитинги делятся на прессующиеся и винтовые.

Герметичность, при использовании винтовых соединений обеспечивается за счет давления, появляющегося на разжимном кольце при вкручивания гайки. Чтобы создать прочное соединение фитинга с наконечником, установлена специальная прокладка.

Крепление металлопластиковых труб с металлическими при помощи компрессионных фитингов

Прежде чем соединить трубу с фитингом, ее конец нужно отрезать таким образом, чтобы срез был перпендикулярен относительно оси трубы. Желательно для этого пользоваться специальным труборезом.

Но эту процедуру довольно успешно можно сделать и при помощи ножовки по металлу, но следите за тем, чтобы по краю не было зазубрин и лохмотьев. Срез будет чище, если установить новое полотно на ножовку. Электролобзик для среза не подходит, он не обеспечит такой аккуратности.

Подготавливаясь к выполнению работ, нужно учитывать один нюанс. Европейские изделия в области изготовления трубной продукции не имеют единые стандарты, потому размеры деталей разных изготовителей могут быть несовместимыми. Поэтому нужно стремиться, чтобы трубы и фитинги были одного изготовителя. Если это невозможно, то отправляясь покупать фитинги, нужно взять с собой кусок трубы, чтобы сравнить толщину стенок и размеры. Помимо этого, нужно знать, что на рынке есть и неразъемные фитинги.

Перед креплением трубы к фитингу ее отрезанный конец нужно обработать и выровнять, а также выполнить мелкую фаску, чтобы плавно соединить трубу и штуцер. Внутри трубы непременно удаляются заусенцы. После на трубу одевают кольцо и гайку. Лишь затем можно насадить трубу на штуцер. Гайку надевают только рукой, без помощи ключа. Определенное время гайка будет накручиваться легко, если нет перекоса. В конце ее нужно докрутить ключом, при этом помня, что труба сделана из пластика, в результате этого дожим нужно сделать довольно мягким.

Крепление металлопластиковых труб при помощи пресс-фитингов

Соединение пресс-фитингами делается очень часто. Это дает возможность устанавливать теплый пол, системы водоснабжения и отопления. Преимущества этого вида соединения заключаются в том, что этот водопровод можно установить под бетон или гипсокартон, и в том, что снижается количество используемой арматуры, что снижает стоимость водопровода.

Крепление пресс-фитингами включает такую работу:

• отрезается часть трубы нужного размера;
• при помощи калибратора удаляется фаска внутри и восстанавливается округлость, деформированная при резке;
• в конце трубы устанавливается зажимная муфта;
• крепится штуцер фитинга с уплотнительными резиновыми кольцами;
• при помощи пресс-клещей делается зажим муфты, в итоге, на муфте появляются выпуклые кольца, а металл изгибается.

Нужно не забывать, что зажим муфты пресс-клещами делается только однократно.

Крепление при помощи надвижных муфт

В этом варианте для работы будут необходимы пресс-клещи и эспандер, он служит для расширения отверстия внутри трубы.

Во время процесса соблюдается такая очередность работ:

• отрезается часть трубы, куда одевается муфта;
• окончание трубы обрабатывается эспандером;
• труба ставится на штуцер;
• пресс-клещами муфта прессуется на штуцере.

Как выбрать пресс-клещи

Так как пресс-клещи — это важный инструмент, то их правильный выбор обеспечит должное качество всех проводимых работ по установке. Большинство изготовителей монтажного инструмента для труб делают как профессиональные, так и стандартные виды этого оборудования:

• Электрические;
• Гидравлические и так далее.

При разовой укладке водопровода вполне достаточно выбрать ручные пресс-клещи, так как профессиональный инструмент вам обойдется намного дороже, а при работе с этим инструментом нужно иметь определенные умения и специальные навыки.

Как утверждают специалисты, по качеству проделанных крепежей ручные пресс-клещи ничем не хуже профессионального инструмента. Они очень просты в плане эксплуатации и работа с ними не представляет особой сложности.

Прежде чем купить пресс-клещи, нужно выяснить максимальное сечение труб, которые будут установлены в водопроводе, и с учетом данного параметра выбирать подходящий инструмент. Нужно знать, что для крепления труб меньшего сечения к пресс-клещам обязательно прилагаются дополнительно вкладки.

Основные ошибки при креплении пластиковых труб

Как уже мы говорили выше, соединение и укладка металлопластиковых труб являются довольно простой процедурой, которая под силу любому домашнему мастеру, даже не имеющему особого опыта в этой области. При этом знание основных ошибок, которые допускаются при выполнении данных работ, даст возможность обеспечить надежность работы монтируемого водопровода.

Основными ошибками являются:

• плохая обработка обрезанной части, чревата слабой герметичностью устанавливаемой системы;
• попытка вымотать бухту холодной трубы, это может нарушить целостность стенок;
• многократный монтаж и демонтаж резьбовых крепежей без замены прокладок уплотнения;
• пережим соединений резьбы, что приводит к ее деформации;
• попытка многократного зажима крепежа, что приводит к нарушению целостности.

Подводя итог

Итак, как видно, укладка водопровода из металлопластиковых труб, которые являются надежным и недорогим материалом, соответствует всем гигиеническим нормам, вполне может быть сделан любым домашним мастером, даже не имеющим большого опыта. Качество собранного водопровода будет зависеть только от аккуратности занимающегося данным процессом человека и от выполнения им правил и порядка монтажа.

Николаев Олег Петрович

Соединение полипропиленовой и металлопластиковой труб с металлической: как это сделать?

Николай Дорохов Как соединить между собой трубы из разных материалов, например, полипропиленовую или металлопластиковую с металлической? Металлические трубы постепенно уходят в прошлое. Им на замену пришли прочные и надежные в эксплуатации изделия из полипропилена и металлопластика. Но в процессе строительства, модернизации или ремонта действующих водопроводов может возникнуть необходимость присоединения полипропиленовых или металлопластиковых труб к металлическим. Каким же образом соединить трубы из разных материалов?

В каких случаях требуется присоединение к металлическим трубам?

Ситуации со стыковкой труб, выполненных из разных материалов, при проведении строительных работ возникают довольно часто. К наиболее типичным случаям относятся:

• присоединение пластиковых труб к металлическим частям оборудования;
• выполнение различных участков коммуникаций разными организациями без согласования в выборе одного типа материала;
• замена только прогнившего участка трубы другим, более современным материалом;
• выполнение ремонтных работ в пределах одной квартиры с заменой труб и их соединением со старой системой соседей.

Замена части водопровода

Какие виды соединений бывают?

Соединить трубы, которые выполнены из разных материалов, возможно только 2-мя способами:

• резьбовым – с использованием разнообразных фитингов, применяется для стыковки труб не крупного диаметра, а среднего или небольшого;

• фланцевым – этот тип соединения является разборным, используется для труб крупного диаметра, производится с помощью фланцев.

Внимание! Любой из этих способов требует тщательной подготовки поверхности труб перед их соединением. От этого зависит герметичность самого соединения и долговечность работы всей системы.

Резьбовое соединение с помощью фитингов

Фитинги представляют собой переходники, с одной стороны которых накручена внешняя или внутренняя резьба, предназначенная для присоединения к металлическому элементу. Со второй стороны расположена муфта для соединения с металлопластиком или полипропиленом обжимом либо пайкой в зависимости от материала. Монтаж системы не слишком сложен:

Муфта на металлической трубе в месте присоединения откручивается, а резьба очищается. Либо аккуратно и ровно отрезается кусок, и выполняется резьба с помощью специального инструмента.</li>Для герметизации стыка по ходу резьбы наматывается немного сантехнической ленты или пакли, все это промазывается силиконовым составом.

Соединение с помощью фитингов

</li>Фитинг накручивается на металлическую трубу той частью, где у него расположена резьба. Выполняется это аккуратно, с легким подтягиванием. При пробном запуске системы и проверке герметичности стыка лучше подтянуть фитинг затем дополнительно.</li>С другой стороны фитинга вставить трубу из пластика. Если она полипропиленовая, соединить ее с помощью сварки специальным аппаратом. При использовании металлопластиковой трубы соединение затягивается. Присоединение трубы из металлопластика с использованием пресс-фитинга осуществляется при помощи специального приспособления – клещей под названием «пресс».</li>

Совет. При накручивании фитинга на металлическую трубу делать это необходимо вручную, не прикладывая к этому значительных усилий, не используя какой-либо инструмент. Фитинги – достаточно хрупкие изделия, при накручивании их с силой они могут потрескаться.

Фланцевое соединение труб

Металлические трубы с пластиковыми часто соединяют между собой при помощи фланцев. Перед началом работ выбирается необходимый тип и размер элементов, соответствующий диаметру труб. Получается разборная конструкция, которую можно при случае разъединить, если это понадобится для доступа к какому-либо участку. Фланцы перед работой внимательно осматриваются на наличие заусенцев, от которых возможно повреждение трубы из пластика, и при необходимости устраняются.

Технология этого соединения, как и резьбовая, тоже не очень сложна:

• труба в месте предполагаемого стыка аккуратно и ровно обрезается;
• фланец надевается на трубу, затем устанавливается резиновая прокладка;

Фланцевое соединение труб

• на эту уплотнительную прокладку осторожно надвигается фланец;
• фланцы той и другой трубы скрепляются между собой болтами, которые необходимо закрутить без лишних усилий, равномерно и без смещения детали.

Оба эти способы соединения труб из разных материалов надежны и прочны. Процесс монтажа не слишком сложен. Для качественного выполнения работы нужно лишь внимательно отнестись к каждому этапу, следовать инструкции и действовать аккуратно.

Замена участка трубы: видео

Содержание статьи:

Соединять трубы из разных материалов чаще всего приходится при ремонте, реже – при прокладке новой водной или тепловой магистрали. Эти процедуры могут вызывать некоторые трудности, однако современные технологии позволяют провести их довольно легко и без риска прорыва или протечки в месте стыка.

Особенности соединения труб

Соединение металлопластиковых труб

Любые трубы, в том числе и металлопластиковые, соединяются при помощи фитингов (поворотных, разветвителей или для разных диаметров). Механизм может быть разный, единственное условие, что пресс-фитинги желательно использовать только в том случае, если место стыка труднодоступно или при скрытой прокладке труб. В остальных случаях лучше, чтобы к соединению был свободный доступ. Поэтому трубы соединяют цанговыми, пуш- или пресс-фитингами. Первый вариант как раз предназначен для соединения труб из разных материалов.

Соединение разных типов труб необходимо в следующих случаях:

• если нужно удлинить или добавить новую ветку к существующему водопроводу;
• при замене части старого трубопровода;
• при подключении «теплых полов» к системе отопления.

К старым стальным или чугунным трубам часто дотачивают полимерные, поскольку этот материал гораздо дешевле и проще в монтаже. Чтобы соединение было надежным, используют специальные фитинги для разных материалов.

Типы фитингов для металлопластика и полипропилена

Резьбовой фитинг

Как для металлопластиковых, так и для полипропиленовых труб промышленность предлагает несколько типов соединительных деталей, которые по конструкции принципиально не различаются. Независимо от материала, бывают прямые, поворотные фитинги, разветвители и их конструктивные модификации. В зависимости от типа соединения различают:

• резьбовые;
• обжимные;
• фланцевые;
• компрессионные;
• сварочные и электросварочные.

Выбор подходящего типа зависит от того, в каких условиях монтируется участок магистрали, для каких целей и какая предполагается нагрузка на трубу.

Особенности монтажа изделий из полипропилена

Монтаж полипропиленовых труб довольно прост. Но прежде чем приступать к прокладке магистрали или ремонту, нужно подготовить инструменты и материалы. Помимо этого, специалисты всегда пользуются схемой разводки трубопровода.

Сами трубы крепятся к клипсам, которые прикручиваются к стене. Клипсы должны располагаться на расстоянии не менее полутора метров друг от друга. Перед точкой подачи воды или другим прибором устанавливается запорная арматура (шаровые запорные краны). Все соединения осуществляются при помощи фитингов, в основном сварных, электросварных, муфтовых деталей. А для установки запорной арматуры используются резьбовые фитинги.

Отличительные особенности монтажа металлопластика

Особенность монтажа металлопластиковых труб заключается в том, что для них не предусмотрено производство соединений с фланцами. Поэтому используются металлические фитинги со штуцерами по краям или с резьбой на одном конце.

Тип соединения возможен в трех вариантах:

• цанговый;
• компрессионный;
• неразъемный пресс-фитинг.

Часто соединительные детали могут быть предназначены для перехода на другой диаметр или сразу для подключения к прибору.

К преимуществам металлопластиковых труб относят их гибкость: такую трубу можно поместить в пространство практически любой формы без использования дополнительного оборудования, так как они гнутся руками.

Способы соединения металлопластиковых и полипропиленовых труб

Двухсторонняя муфта

Самым простым, дешевым и надежным соединением металлопластиковой и полипропиленовой трубы является использование двусторонних полиэтиленовых муфт. Правда, применение такого способа ограничено по температуре – допускается не выше 50 градусов, поэтому соединять муфтами можно только водопроводные трубы холодной воды. Есть еще одно ограничение. Данный тип монтажа осуществим в более-менее свободном пространстве, поскольку надо учесть размеры деталей и посадочную длину концевика.

Муфта представляет собой цилиндр, на концах которого есть резьба. При монтаже концы труб нужно вставить в муфту и затянуть гайками. Для уплотнения в комплекте с муфтой поставляются резиновые прокладки.

Также можно использовать штатные фитинги для каждой трубы или фланцевое соединение.

Монтаж муфтового соединения

Чтобы соединить две трубы муфтовым (резьбовым) фитингом, понадобятся два разводных ключа. Чтобы соединение было герметичным, используют паклю и силиконовый герметик (вместо него можно взять монтажную пасту). Кроме этого, понадобится еще одна разборная деталь – так называемая американка.

Непосредственно при монтаже сначала нужно разобрать на две детали американку. На ту ее часть, где есть резьба, наматывается пакля и промазывается силиконом. Эта деталь вставляется в трубный фитинг с внутренней резьбой и закручивается ключом. Далее – аналогичная процедура, но пакля и герметик наносятся на трубный фитинг с внешней резьбой, на которую накручивается вторая часть американки.

Последний этап – соединение этих двух частей. Скрутить их можно и руками. Соединение должно получиться крепким, но одновременно надо не пережать уплотнительное резиновое кольцо, иначе оно повредится.

Монтаж данного типа оптимально подходит для соединения металлопластиковых и полипропиленовых труб диаметром не более 40 мм.

Фланцевые соединения

Для труб, диаметр которых превышает 40 мм, рекомендуется использовать фланцевые соединения. Но нужно внимательно подбирать комплектующие, так как для разных систем они разные, а конкретно для металлопластика фланцы не производятся, поэтому нужно к концевому фитингу подбирать фланец подходящего к внутренней резьбе диаметра.

Для полипропиленовых труб производятся штатные фланцы. При монтаже их просто припаивают к трубе. Также понадобится пакля – ее прокладывают в соединение между фланцем и фитингом, а потом последний монтируют на трубопровод.

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

• При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
• При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
• При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
• При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
• В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров – инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД – основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена – высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Читайте также:  Ревизия для канализационных труб: назначение, порядок установки

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

• PE-R – указывает, что материалом изготовления изделия является полиэтилен;
• PP-R – означает, что стенка изготовлена из полипропилена;
• PE-X – основной материал изготовления стенки – сшитый полиэтилен;
• PE-RT – стенка сделана из термостойкого полиэтилена.

Рис. 5 Канализационные НПВХ и ПВХ трубы

Способы соединения труб из пластика и металла

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения – одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей – один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

<center></center>В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой

<center></center>Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Как соединить пластиковую трубу с металлической без резьбы

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток – невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

Читайте также:  Армированные полипропиленовые трубы: правила выбора, подготовки и монтажа

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Рис. 9 Соединение с помощью хомутов – примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

<center></center>

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов – компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo – наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Как соединить пластиковую трубу с металлической в канализации

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе – обеспечение герметичности.

Рис. 11 Примеры как соединить пластиковую трубу с металлической посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

<center></center>Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.Используемые источники:

• https://infotruby.ru/polipropilenovye/soedinit-s-metalloplastikovoj
• https://vodatyt.ru/plastikovye-truby/metalloplastikovuyu-s-polipropilenovoj.html
• https://krovati-i-divany.ru/sovetyi/как-соединить-металлопластиковую-тр.html
• https://santehnicheskij-mir.ru/santexnika/kak-soedinit-metalloplastikovye-truby.html
• https://montagtrub.ru/kak-soedinit-plastikovuyu-trubu-s-metallicheskoj/
