Стоят ли своих денег пеллетные котлы с автоматической подачей топлива

Обогревательные установки, работающие на пеллетах, создают здоровую конкуренцию другим отопительным системам. В первую очередь из-за экологичности и экономичности. Даже несмотря на высокую стоимость такого оборудования, окупить оно сможет себя всего за два — три года. Но если сделать пеллетный котел своими руками, то экономия возрастает в несколько раз.

1 Принцип работы и особенности устройства</span></h2>

Устройство пеллетных котлов включает в себя шнековую конструкцию для подачи топлива и запальный механизм, обеспечивающий быстрое возгорание пеллетов. А также в систему входит вентилятор, который обеспечивает принудительную подачу воздуха. Это в значительной степени улучшает процесс горения.

Розжиг срабатывает лишь тогда, когда присутствующее в печи топливо хорошо разгорится. В автоматическом режиме пеллеты поступают в топку по мере необходимости. Горение приводит к образованию горячих газов, которые, проходя по дымоходу, отдают до 95% полезного тепла.

Поток воздуха регулируется автоматически исходя из оптимальных параметров работы котла. Человеческого участия во всём процессе работы не требуется. Управление при необходимости можно вести удалённо с пульта.

Важной особенностью является то, что топливо подаётся лишь до тех пор, пока не будет достигнута максимально требуемая температура. Возобновится его подача только после того, как температура упадёт до минимальных значений.

И в качестве преимуществ печей, работающих на пеллетах, можно выделить:

небольшой объём камеры сгорания;
основная масса тепла (до 70%) снимается в самой конструкции;
очень высокий показатель КПД, достигающий 96%;
если устройство оснащают дополнительным контуром водоснабжения, то полученное тепло можно использовать, например, для отопления помещений.

Существуют разные виды пеллетных котлов:

1. Котлы, работающие исключительно на древесных пеллетах.
2. Комбинированные модели, которые могут работать не только на пеллетах, но и при необходимости на дровах или угле.
3. Универсальные, способные работать практически на любом виде твёрдого топлива.

Ценовая политика различная. Так, наиболее дорогими вариантами будут универсальные печи/котлы, которые из-за способности использовать разные виды топлива имеют и более сложную конструкцию.

‘ >пеллетный котел своими руками 3чРекомендуемКак своими руками изготовить пиролизный котел на опилках

2 Преимущества и недостатки</span></h2>

Составить грамотно схему и знать устройство агрегата недостаточно для полноценного взвешенного решения создать самодельную печь, работающую на прессованных отходах из древесины. Необходимо также учесть все достоинства и недостатки конструкции.

К основным положительным моментам можно отнести:

особенную экономичность, так как не требуется использование дров или угля;
высокий коэффициент полезного действия, выше можно встретить лишь у газовых печей;
высокую теплотворность пеллетов;
невысокую стоимость топлива;
полную безопасность в эксплуатации;
возможность полной автоматизации процесса;
отсутствие необходимости участия человека, так как автоматика контролирует и подачу топлива, и температурный режим;
долговечность и надёжность.

К преимуществам можно отнести и такую особенность печей на пеллетах, как отсутствие неприятных запахов и чёрного дыма, что делает конструкцию экологичной.

‘ >Пеллетный котел своими руками — испытание!Pellet boiler with their hands.

Но есть у подобных агрегатов и неприятные стороны, которые также нужно учесть при составлении схемы отопительного оборудования.

высокая стоимость комплектующих импортного производства для самостоятельной сборки печи;
ввиду того что производство древесных гранул не очень развито, появляется сложность с покупкой топлива;
для автоматизации процесса придётся дополнительно учесть расходы электроэнергии, так как всё оборудование автоматики работает на электричестве.

При остановке агрегата на время более 10 часов, необходимо проводить новую настройку.

Также придётся подумать и об источнике питания. Во избежание непредвиденных отключений электроэнергии лучше будет установить автономный генератор.

‘ >пеллетный котел своими руками 5чРекомендуемКак сделать экономичный котёл своими руками

3 Самостоятельное изготовление</span></h2>

Когда стоит вопрос о выборе котла на пеллетах, стоит учитывать два важных фактора. Первый подразумевает использование уже готового заводского варианта. Но здесь придётся смириться с тем, что конструкция не будет приспособлена к индивидуальным условиям. И поэтому придётся подстраивать окружающую обстановку под него.

Совсем иначе обстоит дело с самодельными вариантами. Ведь пеллетный котёл своими руками можно делать, учитывая все нюансы конкретных условий. И, таким образом, создать агрегат, полностью соответствующий запросам.

Если смущает само топливо, то нелишним будет понять, что пеллеты являются продуктом переработанной древесины и сельскохозяйственных отходов с высокой эффективностью выработки тепла и экономической выгодой.

Не наносит такое топливо вреда и окружающей среде, поскольку:

отсутствует загрязнение воздуха;
не требует заготовки топлива, подразумевающую вырубку деревьев;
в испарениях полностью отсутствуют вредные вещества.

Но необходимо знать, что пеллеты придётся хранить в соответствии с определёнными правилами, поскольку они крайне легко воспламенимы, а это может вызывать пожар.

Стоит сказать и о долговечности таких установок. Ведь собранная своими руками модель из стали может служить без ремонта 15−20 лет. Если же в качестве материала использовать чугун, то эти цифры увеличиваются до 50 лет. А это практически вечное устройство, способное служить человеку безотказно многие годы.

‘ >самодельный пеллетный котел мощностью 50 кВт

Учитывая запросы и желания, конструкция пеллетных печей может быть как полностью автономной, без подключения к электросети, так и автоматизированной, с использованием систем, следящих за работой устройства.

И уже всё тщательно взвесив и обдумав, можно принимать решение, делать ли котел на пеллетах своими руками или всё же купить готовый экземпляр

РекомендуемКак сделать дизельную горелку своими руками

4 Руководство по сборке</span></h2>

При изготовлении пеллетных котлов своими руками нужно учитывать, что основная конструкция состоит из нескольких основных частей. Но вот каждую из этих частей предпочтительно делать отдельно от всего агрегата. Поэтому условно разбивают будущую печь на: горелку, корпус с теплообменником, топливник, шнековый механизм и бункер.

Исходя из этого можно приступать к созданию отдельных частей, которые могут иметь различные конструктивные особенности и чертежи. Всё это зависит от выбранной модели и индивидуальных требований.

4.1 Устройство горелки</span></h3>

Самым лучшим материалом для изготовления горелки является сталь и чугун. Эта часть печи вставляется непосредственно внутрь агрегата. А принцип работы и её технические характеристики могут отличаться в зависимости от множества параметров. Именно поэтому проектируют и собирают эту часть отдельно.

Чтобы получившаяся в процессе часть соответствовала всем нормам безопасности, придётся обратиться для проверки к специалисту. Ведь только компетентный в этой сфере человек способен качественно оценить надёжность и безопасность устройства, учитывая все нюансы специфики.

Рекомендуется оснастить самодельную горелку системой поджига, который может быть как ручным, так и автоматическим. Во втором варианте дополнительно используют вентилятор.

Выгодно здесь отличается от других прототипов факельная горелка. Она хоть и не имеет большой мощности, но благодаря незначительным размерам будет наилучшим вариантом для домашней печи.

Если именно эту часть пеллетного котла хочется купить из-за кажущейся сложности, то стоит прежде подумать, так как готовая заводская горелка обойдётся в сумму около 75 000 рублей. Хотя на цену могут влиять: производительность, тип поджига, размеры и используемые материалы. Поэтому цена может быть больше или меньше. Но если применить имеющиеся чертежи, то своими руками собрать подобную конструкцию будет значительно проще, чем может показаться.

Не стоит забывать и о том, что горелка должна соответствовать типу самого котла. Для создания чертежей можно обратиться к специалисту, который поможет составить проект с учётом всех нюансов.

Правильно собранная горелка способна служить 10−15 лет. Срок службы заводских аналогов достигает 20 лет.

‘ >Монтаж бюджетной пеллетной горелки // FORUMHOUSE

4.2 Корпус и теплообменник</span></h3>

В качестве материала для создания корпуса рекомендуется использовать чугун или шамотный кирпич, так как он устойчив к высоким температурам, перепадам и перегреву.

Теплообменник делается из стальных труб квадратной формы с толщиной стенки 4−6 мм. Но не стоит забывать, что к концам впоследствии будут привариваться трубы круглой формы.

В стенках спереди и сзади обязательно устанавливаются дверцы для технического обслуживания. А из инструментов понадобится сварочный аппарат и дрель.

В соответствии с чертежами теплообменник располагается внутри котла.

4.3 Описание топливника</span></h3>

Топливник можно купить, а можно сделать и самостоятельно. Для этого понадобится жаропрочная сталь толщиной от 5 мм. Для дверок нужна такая же сталь, но толщиной от 6 мм. Колосниковую решётку делают тоже из жаропрочной стали, но толщиной от 1 см.

Топливник будет использоваться для подачи топлива в котёл. Его размер не должен быть очень большим, но достаточным, чтобы за один раз можно было загрузить пеллеты на два-три дня горения.

Из инструментов понадобятся: сварочный аппарат, болгарка, рулетка и дрель.

4.4 Бункер и шнековый механизм</span></h3>

Чтобы сделать бункер для пеллет своими руками, понадобится металлический профиль квадратной формы и стальные листы.

Из профилей сваривается каркас необходимой формы и размера. Стальные листы вырезаются по шаблону и предварительно привариваются к каркасу. Теперь нужно сварить между собой нижнюю часть, сделав подобие воронки.

На нижнюю часть воронки приваривают металлические профили таким образом, чтобы свободно мог проходить стальной лист, вырезанный по размерам. Это будет шибер для управления подачей пеллет.

Здесь же приваривают своего рода коробку из тех же листов стали таким образом, чтобы получилась ёмкость, где впоследствии будут находиться пеллеты. С одной стороны вырезается отверстие круглой формы, куда приваривается кусок трубы под наклоном вверх.

Теперь останется лишь хорошо покрасить получившуюся конструкцию.

Шнек выбирают с таким условием, чтобы он мог достаточно свободно проходить в отверстие топливника. Так как он будет находиться в постоянном контакте с высокой температурой, то его так же, как и топливник, нужно подбирать из термостойкой стали. Размеры будут зависеть от индивидуальных параметров, которые учитываются при составлении схемы.

4.5 Установка котла</span></h3>

Для установки котла придётся оборудовать отдельное помещение и качественный дымоход. Оптимальным вариантом будет комната размером 2,4 на 2 метра. Стены предпочтительнее покрывать негорючим материалом, который хорошо моется. Ведь от топлива будет постоянная пыль и мусор, которые могут оседать на стенах.

В помещении для хранения пеллет придётся оборудовать место с поддонами, способными выдержать большой вес. Отдельным элементом будет выступать вентиляция, которую также необходимо сделать качественно.

Стены помещения не должны нагреваться выше 120 градусов. Поэтому если покрытие выполнено из негорючего материала, то расстояние до котла должно быть не менее двух сантиметров. От оштукатуренной стены котёл располагают на расстоянии от трех сантиметров и больше, а стены, ничем не покрытые, должны находиться от печи на расстоянии не менее 10 см.

Дымоход выполняется из нержавеющей стали толщиной 3−4 мм. Его высота должна быть от 6 метров, а сама конструкция выдерживать температуру до 600 градусов.

Пеллетную печь вполне можно сделать своими руками. Она не требует ремонта, экологична и проста в использовании. Правильно рассчитанный и смонтированный агрегат является безопасным и эффективным средством отопления. К тому же собственное исполнение отопительного устройства позволит сэкономить немалую сумму.

‘ >пеллетный котел своими руками 1чФото

Принцип работы, конструкция

Пеллеты – это гранулированные, спрессованные продукты переработки лесной промышленности. Пеллетные устройства – это одна из разновидностей твердотопливных котлов. В зависимости от мощности модели определяется площадь, которую котел способен обслуживать.

Котлы бывают трех видов:

Работающие только на пеллетах.
Имеющие альтернативные резервные виды топлива: дрова и брикеты (обеспечивают дополнительную работу на несколько часов).
Комбинированный котел с несколькими камерами сгорания, одинаковые показатели работы котла на нескольких видах топлива.

Пеллетный котел изготавливают из нержавеющей толстостенной стали. Устройство пеллетного котла включает:

котел с горелкой;
транспортер, подающий гранулы в камеру;
бункер, где хранят топливо.

Принцип работы оборудования последовательный. Первоначально засыпают пеллеты в бункер, оттуда они при помощи шнекового конвейера ссыпаются в топку, где сгорают. Выделившиеся при горении газы подвергаются нескольким ступеням сгорания (две-три) в разных камерах, что обеспечивает полную выработку ресурса гранул. Отопительные приборы на пеллетах обладают очень высоким показателем КПД – до 98%.

Теплообменник, который длают из стали или чугуна, оснащен автоматической электронной системой управления. Регулируется температура теплоносителя за счет подачи определенного количество топлива на сгорание. Программируют подачу пеллет понятными настройками. Можно заранее настроить функцию перехода режима горения с одного типа топлива на другое. Если основной тип закончился, устройство автоматически поджигает подготовленные в отдельной топке дрова или работает на угле.

Пеллетные котлы отопления для дома очень просто обслуживать. Основной момент – это уровень гранул в бункере. Одной загрузки может хватать на несколько суток (2-14), все зависит от объема бункера. Требуется регулярно очищать зольник от золы.

Читайте также: Расчет мощности твердотопливных котлов

Условия установки

Пеллетный котел длительного горения необходимо устанавливать в отдельном помещении частного дома – котельной (подвал, пристройка).
Покрытие пола в помещении должно быть из негорючего материала.
Пространства котельной должно хватать для размещения устройства с бункером, бойлера для воды и других приспособлений, а также, возможности обслуживания нужных элементов и их ремонта.
Помещение должно обладать вентиляционным каналом, воздух не должен быть влажным.

Режим подачи пеллет

Автоматический режим подачи гранул в топку можно устанавливать на несколько дней вперед, если позволяет объем бункера. Происходит экономия топлива, и создается необходимый климат в доме. Управление режимом работы отопительного агрегата длительного горения можно осуществлять вручную или при помощи дистанционного пульта.

Выделяют два стандартных режима работы автоматического котла: активный и режим поддержания заданной температуры. Иногда устройства, работающие на пеллетах, совмещают с термостатическим элементом в помещении. Когда температура понижается, прибор переключает режим, и горение усиливается.

Выбор пеллетного котла длительного горения

Факторы, на которые стоит обратить внимание:

Тип горелки. Ретортные горелки дают вертикальное пламя, качество гранул им не важно. Стокерные горелки требовательны к качеству пеллет (с пониженной зольностью), необходимо часто прочищать, иначе прибор прекратит работу.
Уровень автоматизации. Современные модели обладают разными уровнями автоматизации. Доступны функции отключения, включения, смены режима работы, регулировка температуры.
Тип шнека. Устройство может быть оснащено жестким шнеком, его цена будет ниже и конструкция простой, а длина ограничена двумя метрами. Бункер привязан к горелке, его положение фиксировано. Гибкий шнек подключается с электромотором, он лишен недостатков жесткой конструкции: бункер можно устанавливать на расстоянии до 12 м, имеет систему предотвращения обратного пламени и другое.
Конструкция теплообменника. Пеллетный прибор для отопления дома может иметь разные типы теплообменников. Лучшим считается вертикальный тип, так как он обладает наибольшей отдачей энергии теплоносителю, зола осыпается вниз, а не оседает на стенках.

Читайте также: Котел для гаража

Преимущества и недостатки

Экологичность устройства. Их работа не загрязняет окружающую среду (сырье для горения – продукт переработки, дымовые газы с минимальным содержанием примесей).
Экономичность. Гранулы сгорают почти без остатка, расход их небольшой, в два раза меньше чем на дровах. Стоимость пеллет ниже, чем у дров, угля или газа.
Энергонезависимость. Пеллетный котел может работать без электроэнергии, но есть модели, которым этот ресурс необходим. Его количество минимально для поддержания автоматики, работы дисплея и другой электроники.
Высокий уровень автоматизации. Многие процессы происходят непрерывно в рамках режимов, без вмешательства пользователя.
Небольшой объем сажи по сравнению с дровяными моделями твердотопливных устройств.

Недостатки твердотопливных устройств длительного горения на пеллетах:

Соблюдение некоторых требований при установке (хранение гранул, влажность помещения), от которых зависит слаженность работы элементов устройства.
Большинству моделей необходима электроэнергия, поэтому для использования котла необходим либо централизованный источник тока, либо генератор.

Поделиться:

Для многих собственников загородных домов одной из главных задач становиться сокращение расходов на их содержание. Особенно это касается тех строений, где в автономном режиме работают системы канализации, отопления и водоснабжения. В системе отопления, сократить расходы на обеспечение дома необходимым количеством тепла помогает установка твердотопливного котла на пеллетах.

Появились такие котлы сравнительно недавно, но уже успели занять свою нишу на рынке котельного оборудования. Потребителей привлекает относительно невысокая стоимость пеллетных котлов, доступность топливного материала и простота обслуживания, за счет автоматизации процесса отопления. В качестве топлива используются пеллеты, представляющие собой гранулы, состоявшие из древесных отходов: прессованных древесных обломков, щепок, стружек.

О критериях выбора отопительных котлов можно узнать из данного материала: https://teplo.guru/kotly/kotly-otopleniya-dlya-doma.html

Конструкция и принцип работы

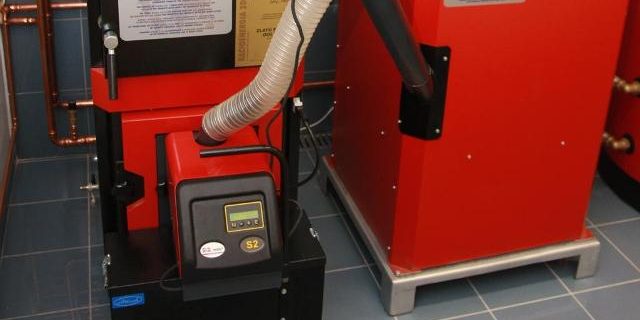

Пеллетный котел состоит из бункера для топлива, автоматики и горелки. Пеллеты по внешнему шнеку поставляются в предтопку, а из нее по внутреннему шнеку подаются на форсунку горелки. После попадания гранул на форсунку, происходит автоматический розжиг и поданные пеллеты сжигаются полностью.

По теплотворности сжигание 1 кг пеллет сравнимо с полулитром дизельного топлива и составляет 5 кВт/час. Если сравнивать с дровами, то за счет высокой плотности гранул их сгорание происходит намного эффективнее и продуктивнее, исключая возможность самовозгорания. Кроме этого, очистку золы можно производить намного реже, сократив этот процесс до одного раза в неделю. При использовании гранул в качестве топлива сокращается выброс углекислого газа в атмосферу, что ведет к уменьшению парникового эффекта.

Установка пеллетного котла требует соблюдения некоторых правил, благодаря которым удастся избежать возможных переделок в процессе его эксплуатации:

целесообразнее производить установку котла в отдельном помещении, например, подвале или пристройке;
напольное покрытие в котельной должно быть выполнено из керамической плитки или бетона;
в помещение, которое будет использоваться в качестве котельной, должно быть достаточно свободного места для возможности проведения ремонта и обслуживания котла;

Важным показателем для любого вида котельного оборудования служит его КПД. Для того чтобы более ясно представлять себе коэффициент полезного действия пеллетного котла, проведем его сравнение с другим оборудованием, используемым для отопления дома. Так КПД древесины находится в пределах 35%, природного газа — 87,1%, электрической энергии составляет 97%, а сжигаемых гранул в пределах от 86% до 93% в зависимости от модели котла на пеллетах.

Изготовить твердотопливный котёл поможет данный материал: https://teplo.guru/kotly/tverdotoplivnye/tverdotoplivnyi-kotel-svoimi-rukami.html

Автоматический режим управления

Хранение пеллетных гранул производится в отдельно стоящем бункере, который связан с камерой сгорания. Автоматика позволяет задать недельную программу подачи гранул в котел. Кроме этого, автоматика по установленной программе будет включать или выключать горелку, что позволяет экономить расход топлива и поддерживать заданный температурный режим в зависимости от времени суток. Управление можно производить либо с помощью дистанционного пульта, либо используя кнопки на дисплее.

Бункер объемом от 200 до 300 литров обеспечивает непрерывную работу котла в течение трех дней. Для бесперебойной работы среднего по мощности котла в переделах 25 кВт, суточная норма составляет 5 кг. Можно произвести установку внешнего бункера, что позволит намного увеличить объем загрузки пеллет, тем самым увеличив время работы котла без вашего вмешательства. За работу горелки отвечает система управления, гранулы в камеру сгорания подаются малыми партиями, что исключает возможность перегрева. Если требуется отключить котел, то после нажатия функциональной кнопки его работа автоматически прекратиться через 5−10 минут, которое требуется для полного сгорания загруженной партии пеллет.

Экологическая безопасность

Благодаря особой конструкции пеллетных котлов, экологии вашего помещения ничего не угрожает. В них контур, через который осуществляется подача воздуха для полного сгорания топлива, расположен отдельно от контура, с помощью которого осуществляется обогрев помещения. За счет такой конструкции не происходит «выгорания» кислорода и поэтому вы всегда будете чувствовать себя комфортно. Некоторые пользователи дополнительно осуществляют забор воздуха из котельного помещения, тем самым осушая и проветривая его. Кроме этого, к преимуществам котла на пеллетах относятся следующие факторы:

энергосберегающий и производящий мало шума вентилятор, способен обеспечить равномерную эффективную циркуляцию теплого воздуха;
низкий уровень потребления электроэнергии, в пределах 60 Ватт, для работы автоматики и вентилятора;
маленький объем золы и сажи, по сравнению с твердотопливными котлами на дровах;
корпус котла не нагревается, поэтому он абсолютно безопасен для животных и маленьких детей;
осуществление автоматической загрузки топлива из бункера;
интеллектуальная система управления, таймер и термостат осуществляют контроль и обеспечивают непрерывную работу котла в зависимости от установленной программы.

О преимуществах двухконтурных твердотопливных котлов можно прочитать здесь: https://teplo.guru/kotly/tverdotoplivnye/dvuhkonturnye-kotly-na-tverdom-toplive.html

Недостатки пеллетных котлов

Говоря о преимуществах этого вида твердотопливных котлов, стоит сказать и об их недостатках.

несмотря на то, что пеллеты изготавливаются из отходов деревообработки, единица выделяемого тепла будет стоить дороже, если сравнивать с котельным оборудованием, работающим на дровах;
хранить пеллеты требуется в сухом помещении, так как под воздействием влажности они начинают разбухать и разваливаться из-за чего шнеки забиваются
для работы в автономном режиме на удаленных загородных участках потребуется покупка генератора и дополнительного оборудования, что может сделать приобретение пеллетного котла дорогостоящим удовольствием;
расход гранул в месяц может составлять порядка 1 тонны. Зная цену пеллет в вашем регионе, не трудно подсчитать, во что обойдется вам отопление загородного дома в зимний период. Как показывает практика, ваши расходы будут сопоставимы с использованием электрических котлов и превышать расходы, если использовать в качестве топлива природный газ.

Отзывы о котлах на пеллетах

Год назад установил котел марки КСТ-25 с установленной горелкой 14/40 кВТ. Решение перейти на пеллетный котел пришло после того, как были получены счета на оплату электричества за октябрь в сумме 15 000 рублей. Так как с покупкой пеллет из стружки или древесной щепы у нас в регионе проблемы, а оптовая доставка осуществляется только при заказе в 20 тонн, стал искать альтернативные варианты.

Нашел альтернативный вариант в виде лузги подсолнечника, что обошлось мне по полторы тысячи рублей за тонну. За зиму на поддержание оптимальной температуры в своем салоне красоты потратил 14 тысяч рублей, чем очень остался доволен.

Подсчитав экономическую выгоду, решил пеллетный котел поставить и у себя дома, но с увеличенным объемом зольника, чтобы сократить время на его обслуживание. Сейчас дома стоит газовый котел и его использование обошлось в 29 тысяч рублей при той же квадратуре, что и в салоне красоты. Если установлю котел на пеллетах, то уменьшу свои расходы на 15−16 тысяч рублей за зиму.

Уже почти год пользуюсь котлом на пеллетах марки Faci. Радует экономичный расход топлива, экологическая безопасность использование, бесшумная работа, отличный дизайн. Покупка экономически себя оправдала, поэтому сейчас и своим друзьям рекомендую установить пеллетный котел этой марки. Чистку произвожу два раза в неделю и на это не требуется много времени, все остальное делает автоматика.

Единственными плюсами пеллетного котла марки Biomaster могу назвать его экологичность и невысокую стоимость. Работает уже больше двух лет, но за это время пришлось несколько раз его ремонтировать. Поломки незначительные, но и на их устранение требуется тратить свободное время и нести дополнительные расходы. Отказываться совсем от использования пеллетного котла не собираюсь, так как это экономически выгодно, может просто поищу более надежную и усовершенствованную модель, которая не будет так часто ломаться.

Из всех водогрейных отопительных установок, сжигающих различные виды твердого топлива, самым совершенным по праву считается пеллетный котел. И неудивительно, ведь эффективность сжигания пеллет очень высока, а степень автоматизации агрегата позволяет не вмешиваться в его работу неделями, только бы хватало объема загрузочного бункера. Но все эти достоинства оборачиваются и другой стороной – приличной стоимостью оборудования, в число которого входит не только сам отопитель, но и топливный бункер со шнековым конвейером. Однако, есть возможность стать счастливым обладателем столь высокотехнологичного агрегата, заплатив за него вдвое дешевле. Для этого придется сделать пеллетный котел своими руками, эту тему мы и разберем в данном материале.

Устройство и принцип работы пеллетных котлов

Чтобы смонтировать самостоятельно подобную твердотопливную установку, нужно будет хорошо потрудиться, а для начала разобраться, как она работает и из чего состоит. Сердцем пеллетного агрегата является горелочное устройство, что выполняет практически все основные функции и связано с контроллером котла, действуя по его командам. Горелки, предназначенные для сжигания пеллет, бывают двух типов:

ретортные;
факельные.

Разница между ними заключается в следующем. Ретортная пеллетная горелка представляет собой чашу (реторту), наполняемую снизу топливом посредством шнека, а воздух в зону горения подается вентилятором через отверстия, расположенные по бокам чаши. При работе столб пламени направлен вверх, что должна учитывать конструкция котла.Факельное горелочное устройство – это труба, она же – камера сгорания, где с одного торца происходит шнековая подача пеллет, а из другого выходит мощный факел пламени, направленный горизонтально. Это достигается нагнетанием воздуха в камеру с той же стороны, что и топлива.

Примечание. Горелки факельного типа применяются чаще ретортных, так как у последних случаются проблемы с подачей пеллет низкого качества. Для сборки котельной установки своими руками также предпочтительнее использование факельного горелочного устройства, ниже мы обоснуем почему.

В дальнейшем мы будем рассматривать работу агрегата с факельной горелкой, поскольку для нашей цели данная конструкция подходит лучше. Итак, камера сгорания в виде трубы находится внутри котла, а наружная часть горелки состоит из корпуса с подающим шнеком и вентилятором для нагнетания воздуха. Для функционирования электрического розжига и поддержания пламени в конструкцию также входит плата управления, фотодатчик и элемент накаливания. В верхней части корпуса находится патрубок топливоподачи.

Процесс происходит так: по команде контроллера шнек подает в камеру небольшое количество пеллет и останавливается. Включается элемент накаливания и одновременно с ним вентилятор, вызывая возгорание топлива. Появление устойчивого пламени фиксирует фотодатчик, и извещает об этом блок управления, а тот выключает элемент накаливания. Дальше начинается работа в обычном режиме, шнековый конвейер возобновляет подачу, а вентилятор нагнетает требуемое количество воздуха. По команде того же контроллера в горелку через патрубок насыпаются пеллеты, перемещаемые туда из загрузочного бункера внешним шнековым конвейером.

Примечание. Многие производители используют топливный бункер, закрепленный прямо над патрубком горелки, что позволяет пеллетам самостоятельно ссыпаться в него без дополнительного конвейера.

Теперь стоит рассмотреть устройство пеллетного котла в целом. Конструкция корпуса агрегата типична для всех твердотопливных установок, она представляет собой внутреннюю камеру из стали либо чугуна, заключенную во внешний кожух, заполненный водой, — водяную рубашку. Для отбора теплоты у дымовых газов конструкцией может быть предусмотрено 2 типа теплообменников:

жаротрубный;
водотрубный.

В водотрубном теплообменнике теплоноситель протекает через трубы, омываемые продуктами горения и передающие ему свое тепло. Но такое устройство нечасто встречается в твердотопливных котлах, обычно в них все наоборот: дымовые газы проходят сквозь трубы, отдавая энергию горения водяной рубашке, это и есть жаротрубный теплообменник. Чтобы работа котла была эффективной, теплообменник делается двух – или трехходовым. Это значит, что дымовые газы, проходя по жаровым трубам, дважды или трижды меняют свое направление на противоположное, делая 2 или 3 хода. Это позволяет отдать им максимум тепла водяной рубашке, а на выходе в дымоход получить температуру не более 150 ºС.

Рабочий процесс происходит так: горелка сжигает топливо и нагревает стенки камеры, а те прогревают теплоноситель. В свою очередь, продукты горения под воздействием естественной тяги и работы вентилятора проходят сквозь жаровые трубы, также отдавая теплоту водяной рубашке, и выбрасываются в дымоход. Интенсивность горения управляется контроллером по сигналу датчика температуры, погруженного в теплоноситель на выходе из агрегата. В том и заключается принцип работы пеллетных котлов, чтобы автоматически регулировать процесс сжигания и по необходимости увеличивать или уменьшать подачу топлива и воздуха в горелку.

Обвязка пеллетного котла

На практике монтаж пеллетного котла мало чем отличается от установки других твердотопливных «собратьев». Тут основная задача – правильно разместить все оборудование вместе с устройствами топливоподачи. Помните, что между блоками агрегатов требуется соблюдать проходы шириной не менее 700 мм, а перед лицевой панелью агрегата должно быть пространство 2 м.

Если при розжиге любого твердотопливного котла после остановки внутрь подавать теплоноситель из системы отопления, то на внутренних стенках топки образуется токсичный конденсат вперемешку с золой и сажей. Чтобы не допустить этого процесса, со временем разрушающего металл, при монтаже используются схемы обвязки пеллетных котлов со смесительным узлом.

Здесь главную роль играет трехходовой клапан, чьей задачей является не допустить попадания в рубашку агрегата теплоносителя из системы до тех пор, пока он не прогреется. В это время вода, побуждаемая насосом, циркулирует по малому кругу из подающего трубопровода прямо в обратный через трехходовой клапан. Как только она достигнет установленной температуры, клапан начнет подмешивать в обратку воду из системы, в конце концов перекрыв движение по малому кругу. При этом обвязка котла, работающего на пеллетах, должна предусматривать установку насоса на обратном, а не подающем трубопроводе. Не следует забывать и о группе безопасности с предохранительным клапаном и манометром, которую нужно ставить на выходном патрубке отопителя.

Заключение

Как показывает практика, самодельные котлы, работающие на пеллетах, по своему КПД уступают установкам заводского изготовления, зато превосходят их доступной стоимостью и надежностью. Последняя достигается толщиной конструктивных элементов из металла.

<index>

Выбирая источник тепла для своего дома, стоит обратить внимание на пеллетный котел. Уникальная конструкция позволяет обогревать дом в автоматическом режиме. Устройство работает на пеллетах – одном из гранулированных видов древесного топлива, состоящих из смеси торфа, остатков древесины, коры и иных отходов. При желании его всегда можно изготовить самостоятельно.

Особенности оборудования

Как и любое отопительное оборудование, аппараты, работающие на пеллетах, имеют свои преимущества и недостатки.

Преимущества

Свою популярность пеллетные нагреватели приобрели благодаря следующим свойствам:

пожаробезопасность;
автоматический режим работы, позволяющий осуществлять подачу топлива и зажигание горелки без привлечения людей;
низкие эксплуатационные расходы;
высокий КПД;
длительный период эксплуатации;
возможность автономного отопления дома.

Недостатки

Отрицательные моменты связаны с такими особенностями:

большие габариты оборудования могут создать определенные трудности при выборе места для их установки;
возможные сложности с закупкой топлива;
высокая стоимость.

Устройство

Котел, работающий на гранулах, состоит из горелки, бункера и шнекового механизма, используемого для подачи топлива.

Горелка

Может иметь различное конструктивное исполнение, обуславливающее ее технические характеристики и принцип работы.

Объемная устанавливается прямо в топку устройства. Бывает стальной или чугунной. Допускается ручной (с помощью спичек) и автоматический розжиг. В последнем случае предусматривается специальный электрический вентилятор.

Факельная отличается малой мощностью. Имеет компактные размеры.

Шнековый механизм

Механизм работает от электродвигателя. Имеет шнек длиной до двух метров. Геометрические параметры в указанных пределах позволяют избежать необходимости вычищения опилок, которые часто скапливаются в месте подачи пеллет.

Может быть оснащен специальным датчиком, контролирующим степень нагрева кожуха шнека. При перегреве подача топлива прекращается из-за срабатывания автомата.

Бункер

Такая система не только позволяет обеспечить своевременную подачу топлива, но позволяет решить проблему его хранения.

Принцип работы

Подача топлива в камеру сгорания осуществляется по транспортировочному шнеку из специальной емкости, предназначенной для хранения пеллет. Устройство не имеет прямого источника для обеспечения естественной тяги, поэтому в нем предусмотрена горелка. Благодаря наличию специального вентилятора она нагнетает воздух и поджигает топливо в тот момент, когда включается устройство.

Тепловая энергия передается к теплоносителю через теплообменник. Отвод дымовых газов осуществляется через дымоходную трубу. Благодаря наличию в пеллетах незначительного количества минеральных элементов образуется небольшое количество золы.

Через решетку колосника зола удаляется в специальную камеру зольника. Как только гранулы в камере сгорания прогорают, температура падает. Это фиксирует специальный датчик. После этого с помощью шнека пеллеты автоматически подаются из загрузочного бака в камеру сгорания.

Установка

Пеллетные котлы необходимо монтировать с соблюдением определенных требований к месту установки.

Выбираем место

Лучше устанавливать агрегат в отдельном помещении из-за внушительных габаритов. Оптимальным вариантом можно назвать комнату с температурой не ниже +10 °C.

Установка за пределами здания нежелательна. Однако при размещении оборудования на улице или в гараже следует расположить трубы под землей ниже уровня замерзания для уменьшения теплопотерь.

Подготовка пола и стен

Необходимо выровнять пол в том месте, где будет монтироваться оборудование. Площадка должна быть достаточно прочной, чтобы выдержать вес самого устройства и бункера с гранулами. На стенах и полу следует закрепить негорючие пластины. Около аппарата обязательно предусматривается место для пеллет.

Вентиляция и дымоход

Монтируем вентиляцию и дымоход, изготавливаемый из негорючего материала. Последний, как правило, выводится на крышу, выступая над ее поверхностью минимум на полметра. Его следует защитить от осадков и утеплить.

Сечение труб дымохода должно быть больше диаметра отверстия, предназначенного для отвода отработавших газов из оборудования.

Следует позаботиться об обслуживании дымохода, предусмотрев специальное плотнозакрывающееся отверстие для его чистки.

Устанавливаем оборудование

Подготовив площадку, устанавливаем сам аппарат. Устанавливаем и подключаем горелку, бункер, шнек и пульт автоматического управления. Коммуникации к оборудованию подсоединяем через шаровые краны.

Это облегчит обслуживание системы. Желательно установить фильтры. После подключения всех элементов, производят пробный пуск отопительной системы.

Изготавливаем сами

Решив все сделать своими руками, стоит сначала разработать проект. Руководствуясь чертежами, следует закупить все необходимое, а также приготовить инструмент.

Что потребуется?

Наиболее сложные элементы лучше приобрести в уже собранном виде. Так, пеллетная горелка заводской сборки всегда предпочтительней собранной собственноручно. То же относится к датчикам и программаторам, вентилятору, электродвигателю для шнека, колосниковой решетке, двум печным дверцам, если не планируется их самостоятельное изготовление. Также потребуется:

стальной лист толщиной 3мм и 6мм;
стальные квадратные и круглые трубы (тощина стенки 4 мм);
асбест листовой и в форме уплотнительного шнура;
кирпич шамотный для камеры сгорания;
круглый пруток (20 мм);
электроды.

Для выполнения работ необходимо приготовить болгарку, сварочный аппарат, линейку, дрель.

Узел подачи пеллет

Варим бункер для пеллет. Соединяем его с шахтой шнека. Последняя может быть в виде трубы. Если предусмотрен дозатор для подачи топлива, устанавливаем его на входе в шахту шнека и соединяем с электродвигателем.

Теплообменник

Трубы квадратного сечения используются в качестве фронтальных, круглого – соединительных. Во фронтальных нарезаются круглые отверстия для подачи и отвода теплоносителя.

Тщательно контролируется пространственное расположение соединительных труб в момент их приваривания. После завершения сварочных работ следует проверить герметичность швов, заполнив теплообменник водой.

Изготовление корпуса и сборка

Корпус варим из листовой стали толщиной 6 мм. Предусматриваем две дверцы для последующего обслуживания оборудования, расположенные в передней и задней части. Внутрь камеры закладываем шамотный кирпич.

Размещаем теплообменник внутри корпуса, предусматривая небольшой зазор между наружной поверхностью первого и внутренней второго. Устанавливаем вентилятор в верхней части корпуса.

</index>
