Как сделать оголовок для скважины своими руками — пошаговая инструкция по изготовлению

Установка оголовка – не самая сложная часть работ при сооружении собственной скважины. Ни само устройство, ни порядок его монтажа особой сложностью не отличаются. Соблюдая определенные правила, можно установить оголовок для скважины своими руками без особых проблем.

Но предварительно не помешает познакомиться с некоторыми нюансами этого процесса. Мы подскажем вам, какой оголовок лучше использовать, а также опишем технологию его монтажа. Любителям самоделок пригодится инструкция по самостоятельной сборке нехитрого приспособления для скважины.

Для чего необходим оголовок

Говоря коротко, оголовок – это крышка для скважины. С ее помощью верхнюю часть обсадной трубы защищают от влияния негативных внешних факторов. Можно обойтись и без этого устройства, заменив его перевернутой емкостью подходящего размера, которой скважину просто накрывают.

Некоторые заматывают трубу большим куском полиэтиленовой пленки и считают, что этого вполне достаточно. Однако ни один из этих вариантов не является абсолютно надежным при обустройстве скважины.

Пленку или перевернутый бак можно рассматривать только как временный вариант защиты. Эти средства практически всегда оказываются бессильными перед весенним паводком, проникновением насекомых и другими похожими факторами.

Оголовок для скважины нужен не только для того, чтобы защитить воду от загрязнений, но и для удобного и надежного размещения насоса, кабеля, водопроводной трубы и т.п.

Функции оголовка скважины на практике гораздо шире, чем может показаться на первый взгляд.

Устройство помогает успешно разрешить целый ряд важных практических задач:

• герметично защитить верхнюю часть скважины от проникновения паводковых вод и других нежелательных жидкостей;
• предотвратить попадание в скважину грязи, пыли, мусора и т.п.;
• защитить шахту от мелких предметов, которые могут туда упасть;
• дополнительно защитить скважину от промерзания в зимний период;
• надежно закрепить погружной насос и водопроводные коммуникации;
• предотвратить кражу насоса и оборудования скважины.

Надежный оголовок улучшает эксплуатацию и обслуживание скважины. Считается даже, что герметичный оголовок положительно сказывается на дебите фильтровых скважин, поскольку таким образом создается дополнительное давление.

Хороший оголовок также можно использовать как переходник, если необходимо применить водоподающие трубы разного диаметра.

Галерея изображенийУстаревшие версии скважинных оголовков обеспечивали защиту от попадания грязи, но не обладали герметичностьюПо сей день упрощенные оголовки в виде колпаков с навесным замком используются для защиты источникаПоследние модификации скважинных оголовков позволяют оперативно подключить и комфортно пользоваться летним и зимним водопроводомОголовки используются для обустройства устья скважины как над поверхностью, так и в приямках, погребах, кессонахУстаревший вариант оголовкаБюджетный вариант обустройства скважиныНовые модели оголовковВарианты устройства оголовков

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

• пластиковые – выдерживают нагрузку до 200 кг;
• стальные – допустимы нагрузки не более 500 кг
• чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

• крышки;
• фланца;
• уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

• рым-болтами;
• кабельным вводом, предназначенным для электропривода;
• набором карабинов;
• штуцером для водоподающей трубы;
• крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Скважинные оголовки обычно снабжены специальной маркировкой, которая позволяет сразу же составить представление о характеристиках изделия. В начале надписи обычно стоят буквы ОС, они расшифровываются просто: “оголовок скважинный”.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Галерея изображенийШаг 1: Для обустройства скважины устроен приямок. Дно укреплено плиткой, подведена траншея для подключения трубопроводаШаг 2: Ствол скважины обрезан до удобной высоты, на обсадку установлены монтажное и уплотнительное кольцаШаг 3: Для того чтобы в скважине не провисал кабель, его сцепляют с водоподающей трубой. Первая сцепка ставится в 15 — 30 см от патрубка насоса, последующие примерно через 1,5 м трубойШаг 4: Кабель и водоподающую трубу продевают через крышку оголовкаШаг 5: В обрезанный ствол скважины с установленными на обсадку деталями оголовка аккуратно погружается насос до оговоренной в инструкции производителя глубиныШаг 6: Аккуратное перемещение крышки оголовка к устью скважины, одновременное протягивание кабеляШаг 7: Пластиковая конструкция скважинного оголовка устанавливается на место и производится соединение деталей конструкцииШаг 8: Обрезка трубы до длины, удобной для подключения отводов, затягивание фитинговОбустройство скважины в приямкеУстановка монтажного и уплотнительного колецСцепка электрокабеля с трубойУстановка крышик оголовкаПогружение насоса в скважинуПеремещение крышки оголовкаУстановка крышки на оголовойПодготовка трубы к подключению трубопровода

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

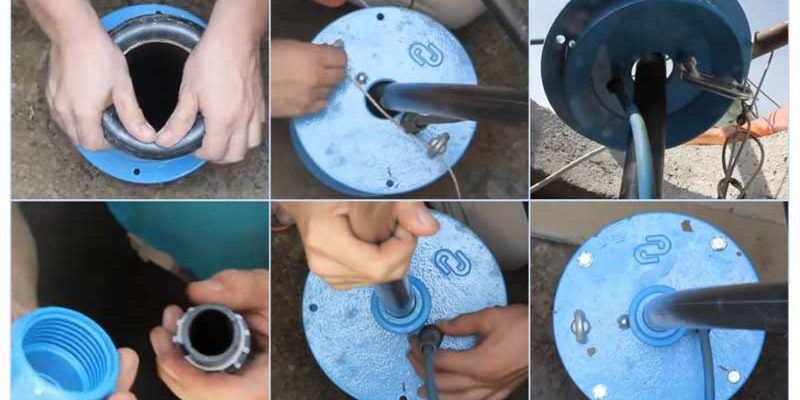

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

1. Подготавливают край обсадной трубы.
2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
3. Устанавливают уплотнительное кольцо.
4. Закрепляют трос насоса.
5. В соответствующий вход пропускают электрокабель.
6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
7. Насос опускают в скважину.
8. Крышка закрывается под действием веса погружного насоса.
9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Самодельный оголовок для скважины

Поскольку оголовок устроен не так уж и сложно, его можно изготовить самостоятельно. Для этого используют листовую нержавеющую сталь толщиной 10 см.

Оголовок из менее толстого металла не будет достаточно прочным. Но и слишком большие размеры материала не нужны, поскольку это создает неоправданно высокую нагрузку на конструкцию.

Оголовок для скважины лучше всего изготовить из листа нержавеющей стали. Толщина материала должна составлять не менее 10 мм

Сначала вырезают фланец, т.е. круглый элемент с отверстием внутри. Размеры этого отверстия должны быть такими, чтобы обсадная труба в него свободно проходила. Крышка – это еще один металлический круг, но отверстия в нем делают совсем другие. По центру обычно делают отверстие для штулцера водопроводной трубы.

Затем вырезают отверстие меньшего диаметра, оно предназначено для электрического кабеля. Отверстие для штулцера нужно сделать довольно большим, его можно вырезать с помощью сварочного аппарата. Отверстие для кабеля можно просверлить дрелью со сверлом подходящего размера.

По окончании порезочных и сварочных работ отверстия и другие элементы оголовника следует обработать напильником, чтобы устранить неровности, заусенцы и т.п.

Понадобится также приварить к крышке три рым-болта. Один из них приваривают к нижней стороне крышки, он станет петлей для крепления троса, на котором подвешивают насос.

На нижней стороне этого оголовка закреплен рым-болт. К нему присоединен карабин, предназначенный для троса, удерживающего погружной насос

К верхней стороне крышки приваривают два рым-болта. Они станут своеобразной ручкой, с помощью которой оголовок можно свободно открыть. При желании рым-болты можно заменить рым-гайкой, иногда ее использовать даже удобнее, чем болт.

Некоторые мастера успешно заменяли этот элемент куском свернутого в круг металлического прутка подходящего диаметра.

В крышке и фланце также необходимо просверлить отверстия под крепежные болты. Рекомендуется сверлить оба элемента одновременно, соединив их с помощью тисков или струбцины. Это обеспечит более точное совпадение отверстий во время установки готового оголовка.

Также опытные мастера советуют сначала проделать во фланце и оголовке все необходимые отверстия, а затем уже приваривать переходник, рым-болты и прочее. Разумеется, крепежные болты следует приобрести заранее.

Их диаметр должен соответствовать отверстиям, а длина должна быть достаточной, чтобы соединить крышку, фланец и прокладку, установленную между ними.

Если резка и сварка листового металла обычно трудностей не вызывают, то с поисками подходящей прокладки проблемы могут возникнуть даже у бывалых мастеров. Самый надежный способ приобрести необходимый элемент – купить его у производителя или в специализированном магазине.

К сожалению, прокладки промышленного производства со стандартными размерами не всегда подходят для самодельного оголовка. Прокладку можно вырезать из куска толстой резины, если такой имеется под рукой. Считается, что слоя резины в 5 мм толщиной будет достаточно. Внутренний диаметр нужно сделать таким, чтобы он плотно надевался на обсадную трубу.

Это обеспечит достаточную герметизацию оголовка после того, как он будет собран. Некоторые умельцы рекомендуют использовать к качестве прокладки кольцо, свернутое из старой автокамеры. Нестандартная идея по изготовление прокладки – отлить ее из силикона. Правда, в этом случае нужно изготовить форму соответствующего размера и конфигурации.

Чтобы изготовить оголовок своими руками, можно использовать любые подходящие материалы. Но сделанный из пластика и скотча оголовок никогда не будет таким же надежным, как промышленная модель

В любом случае, прокладка должна быть достаточно прочной, чтобы обеспечить надежную герметизацию оголовка и прослужить длительное время. Этот элемент находится под постоянным сжимающим воздействием. Некачественная резина вскоре может разрушиться, что ослабит соединение конструкции.

При монтаже самодельного оголовка скважины электрический кабель рекомендуется защитить специальной термоусадочной муфтой. Для ее монтажа понадобится строительный фен.

Некоторые мастера вместо нижнего фланца используют три металлических уголка, которые просто аккуратно приваривают к металлической обсадной трубе. Конструкция крышки в этом случае остается такой же, а монтажные отверстия сверлят и в уголках, и в крышке.

Выводы и полезное видео по теме

Процесс монтажа оголовка можно увидеть на видео ниже, хотя в нем и не отражена процедура подключения коммуникаций, подвешивания насоса и т.п.

Здесь можно посмотреть обзор различных моделей скважинных оголовков:

Интересный вариант оголовка, сделанного своими руками, представлен в следующем видео:

Хороший скважинный оголовок – важная часть системы водоснабжения дома и участка. Если модель выбрана и установлена правильно, оголовок надежно защитит скважину и продлит срок ее эксплуатации.

У вас есть практические навыки установки оголовка для скважины? Делитесь накопленными знаниями или задавайте вопросы по теме в комментариях ниже. Если вы мастерили оголовок собственноручно, можете прикрепить фотографию своей поделки.

Небольшой, но крайне необходимый узел при создании водоснабжения частного дома — оголовок для скважины. Это небольшое устройство можно приобрести в готовом виде или сделать самостоятельно. Предлагаем вам разобраться в конструктивных особенностях и порядке монтажа оголовка более подробно.

Что такое скважинный оголовок и зачем он необходим

Для того чтобы понять, что такое скважинный оголовок и зачем он необходим, следует рассмотреть его функциональные возможности:

1. Устройство служит точкой опоры для установки насоса и фиксации проводки.
2. Защищает оборудование от вандалов.
3. Снижает вероятность замерзания скважины, тем самым увеличивая срок эксплуатации комплектующих элементов.
4. Выполняет функцию переходника при монтаже водоподающего оборудования.
5. Герметизация горловины усиливает внутреннее давление, что приводит к увеличению расхода воды.

Основные функции и разновидности оголовков

К оголовку прикрепляется трос, удерживающий погружной насос. Сквозь оголовок проходят кабель питания насоса и сама напорная труба.

Оголовок для скважины представляет собой своеобразную крышку, которая закрывает часть обсадной трубы

Установка оголовка на скважину позволяет реализовать сразу несколько целей:

• надежная герметическая изоляция устья скважины от массового снеготаяния и наводнения;
• защита системы водоснабжения от попадания посторонних предметов а также поверхностных грунтовых вод;
• снижение вероятности кражи комплектующих материалов и оборудования и колодца скважины;
• увеличение дебета неглубоких песчаных скважин за счет образующего напряжения в процессе работы насоса;
• противостояние внутреннему промерзанию колодезной части в зимние месяцы;
• защита питьевой воды от осадков, грязи, пыли и мусора;
• увеличение надежности подвешивания насоса;
• упрощение эксплуатации конструкции в целом.

Существует несколько типов оголовков для скважины, которые различаются материалом изготовления и качеством исполнения изделия

Наиболее востребованными и популярными среди широкой массы соискателей остаются оголовники для скважины, выполненные из пластика, стали или чугуна. Для обустройства неглубоких скважин применяется зачастую пластиковое исполнение изделия.

Разновидности и маркировка

Устройство оголовка для скважины имеет достаточно простую конструкцию и оснащается крышкой, фланцем и резиновым уплотнителем. Важные различия между готовыми устройствами заключаются в материалах, которые применяются для их изготовления и функциональных характеристиках.

Оголовки для скважин производятся:

• из пластика – изделия предназначаются для частной скважины и колодца небольшой глубины, выдерживают вес установленного оборудования до 210 кг;
• из металла (стали, чугуна, алюминия) – тяжеловесные изделия, способные выдерживать оборудование весом до 550 кг.

Выбирая пластиковую или металлическую конструкцию, стоит учитывать высоту гидросооружения и вес насосного оборудования. Для сооружений глубиной до 55 м с оборудованием весом от 40 до 95 кг можно выбирать пластиковые защитные конструкции, для скважин глубиной более 60 м с мощным насосным оборудованием весом более 200 кг подойдет металлическое устройство.

Основные технические характеристики оголовка на трубу – грузоподъемность, диаметр штуцерного элемента и вид материала для изготовления корпуса. Все характеристики указаны на изделии согласно утвержденной буквенной и цифровой маркировке:

ОС ХХ–ХХХ/Y П, где

ОС – скважинный оголовок;

ХХ–ХХХ – диапазон диаметров труб (от 90 до 160) для монтажа изделия;

Y – диаметр переходного элемента (штуцера) для подсоединения водонапорных труб;

П – дополнительный индекс в нестандартном исполнении изделия, указывающий на тип материала изготовления – полимер. Если буквенное обозначение отсутствует в маркировке к изделию, это указывает на то, что для его производства использовался чугун, сталь или алюминий.

Например, изделие ОС 125/32П из полимера может быть установлено на трубе соответствующего диаметра.

Покупать или сделать самостоятельно?

Приобрести для скважины оголовок промышленного производства не сложно. В определенных ситуациях такое решение даже предпочтительнее. Это типовые конструкции, монтаж которых можно произвести самостоятельно или с помощью специалистов. Самые распространенные модели изготавливают из:

• пластика;
• стали;
• чугуна.

В домашних условиях оголовок можно изготовить из нержавеющей стали или алюминия.

Умелый мастер вполне может сделать устройство, которое будет работать ничуть не хуже промышленных моделей.

Обратите внимание: В любом случае оголовок должен быть герметичным, это соответствует требованиям СНиП. Если это условие не соблюдено, в скважину легко могут проникнуть самые различные загрязнения. Поэтому специалисты не рекомендуют каким-либо образом упрощать конструкцию оголовка.

Устройство оголовка скважины

По конструктивному исполнению устройства подразделяются на:

• оголовки, состоящие из муфты с внутренним резиновым уплотнительным концом и откидной крышки, скрепляемых вместе болтами;
• состоящие из нижнего фланца, одеваемого на трубу и верхней крышки, между которыми устанавливается резиновая прокладка в виде тора; конструкция стягивается между собой болтами.

В крышке оголовника на скважину находятся:

• переходной штуцер подключения водяного трубопровода;
• устройство кабельного ввода для фиксации кабеля питания насоса;
• рым-болты сверху крышки для подъёма насоса вместе с крышкой с помощью талей;
• рым-болты снизу крышки для удерживания насоса на страховочном тросу.

Оголовки для скважин, выпускаемые из пластика, предназначены для неглубоких скважин и выдерживают вес закрепляемого на них оборудования до 200 кг, металлические выдерживают нагрузку до 500 кг.

При выборе оголовков промышленного изготовления, чтобы узнать его характеристики следует посмотреть на маркировку, которая имеет следующий вид: ОС Х-Х1/ Y .

Буквенно-цифровое обозначение расшифровывается следующим образом:

ОС – оголовок скважинный, цифры в пределах 90-110 и 140-160 – диаметр обсадных труб, Y – диаметр переходного штуцера, нужного для подключения трубы водопровода. Если в конце маркировки присутствует буква П – оголовок из пластика, если буква отсутствует – из металла.

Обустройство и установка оголовка для скважины

Устройство оголовка для скважины комплектуется: защитной крышкой, пластмассовым или металлическим фланцем, резиновым кольцом, крепежными элементами и карабином. На внешней стороне металлических крышек свариваются два рым-болта, а на внутренней – один.

Основные преимущества установки конструкции — монтаж оголовка скважины не требует сварочных работ. Установка изделия выполняется путем затягивания при помощи болтов. Они сжимают между собой прижимной фланец и крышку, а также прослойку, выполненную из уплотнительного резинового кольца.

Удобство установки заключается также в возможности погружения насоса за рым-болты, размещенные на крышке изделия, при помощи грузоподъемных механизмов (крана, лебедки).

У основания рым-болта с внутренней стороны крышки зафиксирован трос, который при помощи карабина крепится к насосу, что значительно упрощает эксплуатацию системы водоснабжения

При обустройстве оголовка вначале следует перпендикулярно оси обрезать обсадную трубу. Кромку среза следует сделать ровной, зачищенной от заусениц. Наружная поверхность трубы зачищается, грунтуется и покрывается слоем антикоррозионной краски.

После этого насос можно присоединять к пластиковой трубе, туда же прикрепить трос необходимой длины и нарастить кабель. Вся конструкция стягивается хомутом. Свободный конец троса следует прикрепить через нижний рым-болт крышки к карабину. Предварительно следует сквозь крышку пропустить кабель и пластиковую напорную трубу. Плоской поверхностью наружу фланец и резиновое кольцо надеваются на обсадную трубу.

Опустив погружной насос в скважину, можно устанавливать крышку герметизатора. Для этого необходимо немного приподнять фланец и резиновое кольцо до уровня крышки оголовка.  Фланец и крышка стягиваются между собой болтами, при этом сжимается резиновое кольцо, размещенное между ними. Подтянуть и предупредить провисание напорной полиэтиленовой трубы поможет применение для фиксации цангового зажима. С помощью кабельных вводов можно зафиксировать провисшие кабели.

Устройство и порядок монтажа конструкции

Если говорить просто, то оголовник для скважины — это специальная крышка, которая очень плотно, герметично закрывает наружный край обсадной трубы. Оголовок необходим для того, чтобы предотвратить попадание в скважину:

• мусора;
• загрязнений грунта;
• паводковых вод;
• стоков;
• посторонних предметов;
• мелких животных и т.п.

Обратите внимание: применение специальных «секретных» болтов может защитить скважину не только от загрязнения, но и от хищения оборудования.

Перед тем, как приобретать оголовок или делать его самостоятельно, следует изучить устройство оголовка скважины, чтобы понять принципы его монтажа. Этот элемент состоит из:

• фланца, выполненного из металла или прочного пластика;
• специальной крышки;
• кольца из резины;
• крепежа;
• карабина и т.п.

Для удобства использования устройства на наружной стороне крышке обычно приваривают два рым-болта, а также один внутренний болт.

На данной схеме показаны все конструктивные детали, из которых состоит классический типовой оголовок

Осуществляется установка оголовка на скважину только с помощью крепежных элементов, которые необходимо очень плотно затянуть. Это означает, что сварочные работы не понадобятся. При этом резиновое кольцо зажимается между поверхностью фланца и крышкой. Чтобы закрепить насос, необходимо поднять крышку за наружные рым-болты. Для этого используют любой подъемный механизм, который есть в наличии. Трос фиксируют с помощью карабина.

Здесь показаны основные этапы, но более подробный инструктаж немного ниже этого фото

Чтобы произвести монтаж оголовка скважины, необходимо:

1. Перпендикулярно обрезать обсадную трубу.
2. Устранить с поверхности среза все заусенцы и шероховатости.
3. Зачистить наружную поверхность обсадной трубы.
4. Загрунтовать очищенную поверхность и нанести слой антикоррозионной краски.
5. Присоединить к насосу пластиковую напорную трубу.
6. Нарастить кабель и прикрепить к насосу трос достаточной длины.
7. Стянуть эти элементы специальным хомутом.
8. Пропустить конец троса через нижний рым-болт и прикрепить его к карабину.
9. Провести через крышку напорную трубу и кабель.
10. Надеть фланец и кольцо на обсадную трубу.
11. Опустить насос.
12. Установить крышку.
13. Поднять резиновое кольцо и фланец до уровня крышки.
14. Стянуть крепежными элементами крышку и фланец.

Монтаж оголовка на скважину

Монтаж оголовка выполняется просто, так как не требуется сварочных работ. Работы по монтажу производятся поэтапно.

1. На первом этапе необходимо подготовить верхний срез обсадной трубы для установки оголовка на скважину. Для этого надо зачистить верхние края трубы и боковые стенки от грязи и ржавчины, и нанести грунтовку для предотвращения коррозии трубы.

2. На втором этапе – открутить винты и разъединить составные части оголовка, затем надеть на обсадную трубу в зависимости от конструкции оголовка нижний фланец со встроенной прокладкой или нижний фланец и сверху него тороидальную резиновую прокладку. Тороидальная прокладка должна заходить с усилием, чтобы обеспечить герметичность, в случае необходимости можно использовать смазку типа салидола.

3. Далее приступаем к креплению к верхней крышке навесного оборудования в следующем порядке:

• электронасос подвешиваем на страховочном тросе, прикрепляемом к рым-болту снизу крышки
• к переходному штуцеру прикручиваем трубу, идущую от насоса.
• через кабельный ввод продеваем кабель для электропитания насоса.

Чтобы избежать коррозии лучше выбирать нержавеющие рым-болты и трубы из пластика, а трос должен иметь антикоррозийное покрытие.

4. На заключительном этапе с помощью ворота и лебёдки опускаем насос с трубой в скважину и стягиваем крышку оголовка с нижним фланцем с помощью болтов.

Затяжку болтов следует производить поочерёдно и постепенно, с нужным усилием, чтобы добиться равномерного затягивания всех винтов. Важно не перетянуть, чтобы не поломать пластик.

Как правильно подобрать оголовок для скважины

Отвечая на вопрос, как правильно подобрать оголовок для скважины, специалисты рекомендуют учитывать массу насоса, тип материала и габариты внутреннего оборудования.

С увеличением глубины колодца возрастает масса используемого оборудования, поэтому выбор полимерных изделий при обустройстве артезианских скважин недопустим. Для скважин глубиной до 50 м вес оборудования не может превышать 50-100 кг. Масса оборудования для артезианских скважин составляет свыше 250 кг.

Кессон — удобное дополнение на случай холодов

Если скважина устроена в бетонном колодце, именуемом также приямком, на глубине около двух метров, имеет смысл установить такой полезный узел, как кессон.

Он представляет собой емкость, изготовленную из полимерных материалов, которая защищает скважину от промерзания в зимний период и обеспечивает бесперебойную работу погружного насоса.

Кессон станет дополнительным барьером на пути грунтовых вод и прочих загрязнений, от которых следует защищать скважину. Полимеры, из которых делают устройство, прекрасно сопротивляются холоду и абсолютно не подвержены коррозии. Пластиковую подводящую водопроводную трубу размещают таким образом, чтобы она достигала отметки примерно два метра. Внутри кессона устанавливают такое оборудование, как фильтр, датчики давления, системы автоматического управления и т. п. При желании в кессоне можно даже установить гидроаккумулирующий мембранный бак (гидроджет). Полимерные конструкции в дополнительном утеплении не нуждаются.

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

1. https://VodaSovet.ru/scvazhina/ogolovok: использовано 2 блоков из 7, кол-во символов 1070 (6%)
2. https://GidPoVode.ru/skvazhina/ogolovok.html: использовано 2 блоков из 5, кол-во символов 2843 (17%)
3. https://landshaftnik.com/vodnyie-obektyi/konstruktsiya-ogolovka-na-skvazhinu-i-eyo-montazh: использовано 4 блоков из 6, кол-во символов 5421 (32%)
4. https://diz-cafe.com/voda/ogolovok-dlya-skvazhiny-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 3328 (20%)
5. https://aqua-rmnt.com/vodosnab/kolod-skvaj/ogolovok-dlya-skvazhiny-svoimi-rukami.html: использовано 4 блоков из 5, кол-во символов 4325 (25%)

При отсутствии центральной линии водоснабжения основными источниками воды в загородном доме являются колодцы и скважины, последние более дешевы и в большинстве случаев рассчитаны на использование электрических насосов. После бурения и установки обсадной колонны, наверх обычно помещают специальный оголовок для скважины, выполняющий ряд важных функций.

Оголовок на скважину совершенно не сложно установить самостоятельно, изучив его инструкцию и имея под руками нужный инструмент. Задача слегка осложняется некоторым разнообразием выпускаемых моделей, чтобы сделать оптимальный выбор, следует знать основные виды и конструктивные особенности предлагаемых моделей.

Рис. 1 Установленные скважинные оголовки

Что такое скважинный оголовок и зачем он необходим

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

• Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
• Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
• Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
• Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

Рис. 2 Оголовок в разрезе на обсадной трубе

• Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
• Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
• Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Виды оголовков

При обустройстве скважины обычно выкапывают кессонную яму ниже глубины промерзания грунта и устраивают в ней колодец, лишний участок верхней обсадной трубы обрезают и закрывают ее оголовком, к которому привязывают трос, удерживающий глубинный электронасос в скважине.

В зависимости от объема выбираемой из источника воды и высоты ее подъема используют электронасосы различной мощности, вес высокопроизводительных моделей может достигать 50 кг без учета массы трубопровода с поднимаемой водой и электрокабеля. По этим причинам, на рынке представлены оголовки из различного вида материалов, имеющих отличающиеся технические характеристики.

Рис 3 Разновидности полимерных устройств

Пластиковые

Недорогой вариант, подходящий для маломощных электронасосов с глубиной погружения до 50 м рассчитаны на удержание груза массой до 200 кг, изделия обладают следующими особенностями:

• Имеют малый вес и невысокую стоимость в пределах 30 – 40 у.е.
• Устойчивы к коррозионному воздействию воды и большинства агрессивных химических веществ.
• Модели из некачественных материалов обладает повышенной хрупкостью при низких температурах и недостаточной механической прочностью. При перетяжке крепежных болтов возможно разрушение корпуса.
• Основным преимуществом пластиковых устройств является высокая функциональность – базовая часть может включать в себя внутреннюю съемную крышку и клеммную коробку для подключения электрокабеля, полимерный материал которой является надежным изолятором электрического тока.

Рис. 4 Металлический оголовок – варианты исполнения

Металлические

При изготовлении скважинных оголовков широко применяют металлы, традиционным преимуществом которых считается высокая прочность, устойчивость к температурным воздействиям в широком диапазоне и их перепадам, длительный срок эксплуатации.

Основным недостатком всех металлов является их низкая коррозионная стойкость в водной среде, поэтому при использовании в скважине их покрывает антикоррозионными составами или подвергают специальной обработке. В скважинах используют следующие разновидности металлических оголовков:

• Стальные. По сравнению с пластиковыми устройствами имеют более высокую стоимость (около 50 у.е.), способны удерживать массу до 500 кг. Стальные оголовки имеют простую и надежную конструкцию, при повреждении защитного слоя подвержены коррозии.
• Нержавеющие. В отличие от других разновидностей, модели из нержавейки на рынке встречаются довольно редко, одна из модификаций OD напоминает обычную крышку без фиксации болтами, стоит около 30 у.е. и способна удержать массу не более 300 кг.
• Чугунные. Стоимость устройств из чугуна сопоставима со стальными, они имеют большую массу и из-за толстых стенок способны удержать вес в 500 кг., аналогичный более прочной стали. Порошковое, цинковое или гальваническое покрытие надежно защищает поверхность чугунных изделий от коррозии, к недостаткам относят низкую устойчивость к ударным воздействиям.

Читайте также:  Автоматика для скважины: основные виды, принцип работы и схемы подключения

Рис. 5 Устройство оголовка скважины OD-133 из нержавейки

Конструктивное устройство

Конструкция скважинного оголовка стандартного вида не отличается высокой сложностью и состоит из следующих комплектующих:

Крышка. Базовая часть изделия, на которой размещаются основные детали, выполнена в виде диска, его края выступают за внутреннее кольцо и опираются на торцы обсадной трубы. В центре диска располагается отверстие для фиксации пластиковой трубы ПНД стандартного диаметра 25, 32, 40 мм., что соответствует 1, 1 1/4 и 1 1/2 дюймам.

Наружный диаметр дисковой тарелки имеет разные размеры, в стандартном исполнении он перекрывает два соседних типоразмера обсадной трубы в диапазонах от 90 до 160 мм. Также в крышке расположены отверстия для крепежных болтов и электрокабеля, идущего от насоса.

Фланец. Кольцевая деталь с отверстиями для болтов крепежа, одеваемая поверх обсадной трубы, при соединении с крышкой образует единую конструкцию, плотно зафиксированную на трубной поверхности.

Уплотнитель. Представляет собой резиновое кольцо круглого сечения, размещаемое между крышкой оголовка и фланцем при их соединении, герметизирует стык и способствует плотному удержанию оголовка на трубе.

Карабин. Устройство служит для закрепления троса, на котором подвешен скважинный насос.

Рис. 6 Оголовок скважины – основные конструктивные элементы

Рым-болты. Представляют собой расположенные в верхней части крышки болты с кольцевой шляпкой, иногда один из них повернут вниз и служит для закрепления троса. Рым-болты предназначены для подъема или установки массивного насосного оборудования скважины лебедкой или специальной техникой вместе с оголовком – это существенно облегчает проведение работ.

Кабельный ввод. Для защиты кабеля питания от контакта со стенками отверстия в крышке, сквозь которое он проходит, используют гермоввод, вкручиваемый в крышку и изолирующий шнур питания от ее поверхности.

Цанговый зажим. Компрессионный фитинг располагается в центральной части оголовка и надежно фиксирует выходящую из него трубу в неподвижном состоянии.

Крепежные болты. Элементы соединяют фланец и уплотнительное кольцо со съемной крышкой, некоторые модели имеют более сложную антивандальную конструкцию – в ней болты утоплены в крышку и открутить их можно только с помощью специального ключа.

Клеммная коробка. Данного вида дополнением оснащают свои модели некоторые производители, в блоке производят крепление проводки электронасоса и соединение с сетевым кабелем, идущим от дома.

Как правильно подобрать оголовок для скважины

Чтобы сделать правильный выбор, необходимо знать, что обозначает цифровая и буквенная маркировка на выставленных в продажу изделиях, их расшифровка по порядку выглядит таким образом:

• ОС – буквенные символы обозначают оголовок скважинный;
• А – антивандальная конструкция;
• П – сделан из пластика, если символ отсутствует, подразумевается металлическое исполнение;
• Б – символ в маркировке для составных оголовков Джилекс, у которых центральную часть с закрепленным насосным оборудованием (электрокабелем, тросом и шлангом) можно свободно извлекать и устанавливать обратно в скважину, не снимая оголовок с обсадочной трубы;
• 90-110 – цифры, указывающие, на какой диапазон внешних размеров обсадных труб рассчитан оголовочный узел;
• 25,32,40 – данные символы следуют за косой чертой, означают наружный диаметр ПНД трубы, на которую рассчитан центральный цанговый зажим.

Следует отметить, что не все производители поддерживаются данной маркировки и ее последовательности, встречаются обозначения АОС, ОГС, OD не играющие особой роли в определении предназначения товара.

Рис. 7 Схема установки оголовка Джилекс ОСПБ в скважину

При выборе оголовка следует принять к сведению некоторые рекомендации:

1. Наиболее удобными, практичными и недорогими являются пластиковые устройства, их лучше использовать при небольших глубинах погружения электронасосов малой и средней мощности.
2. Если глубина погружения велика (большая масса воды в напорной трубе) или электронасос имеет большие размеры и вес для перекачки значительных объемов, лучше использовать более прочные стальные или чугунные оголовки.

<center></center>

Установка оголовка

Монтаж оголовка скважины и подключение к нему электронасоса не требуют специальных навыков и знаний, а при желании легко выполняется своими руками. Перед проведением работ удлиняют или обрезают электрокабель до нужной длины, отмеряют напорную пластиковую трубу ПНД и трос, прикрепляемый к ушкам электронасоса.

Из инструмента может понадобиться разводной или плоский (накидной) ключи нужного размера, отвертки и расходные материалы – изоляционная лента, пластиковые стяжки, режущий инструмент для резки ПНД.

Рис. 8 Стандартные типоразмеры оголовков Джилекс, устанавливаемых в скважинный источник водоснабжения

Читайте также:  Причины засорения и очистка скважин своими руками

Самостоятельный монтаж оголовка

Перед тем, как установить оголовок, ровно под 90 градусов обрезают конец обсадной трубы (можно воспользоваться наклеенным вокруг листом бумаги и делать срез по ее краю), удаляют заусенцы, если труба сделана из металла, покрывают ее поверхность снаружи антикоррозионной краской. В соответствии с руководством готовят насос к эксплуатации, после чего работы продолжают в следующей последовательности:

1. Подсоединяют к насосу пластиковую трубу, привязывают трос к ушкам, соединяют их вместе с электрокабелем пластиковыми стяжками или изоляционной лентой с шагом 1 – 2 м. (электрокабель должен слегка провисать относительно троса и шланга).
2. Петлю свободного конца троса вставляют в карабин, который в свою очередь подвешивают на нижний рым-болт, продевают электрокабель и напорный трубопровод сквозь отверстия в крышке.
3. Одевают нижний фланец вместе с резиновым кольцом на обсадочную трубу, затем погружают электронасос в скважину, устанавливая крышку поверх колонны.
4. Подтягивают резиновое кольцо (допускается смазка его поверхности мыльным раствором) и нижний фланец к верхней крышке, совмещают отверстия и вставляют в них болты, после чего стягивает их ключом попеременно с противоположных сторон, при этом резиновое кольцо плотно сжимается, фиксируя оголовок на трубе.
5. Закрепляют напорную ПНД трубу компрессионным фитингом, закручивая его накидную гайку до упора, подтягивают электрокабель и зажимают герметическим вводом.
6. Если оголовок оснащен клеммной коробкой, подсоединяют к ней шнур электронасоса и кабель электропитания от дома через гермовводы, после чего закрывают влагонепроницаемой резьбовой крышкой.

Рис. 9 Установка оголовка на скважину

<center></center>

Защита от замерзания

По сравнению с металлическими, пластиковые модели обеспечивают наилучшую защиту от замерзания воды в глубинном источнике, но и они далеко не всегда справляются с этой задачей, если водное зеркало расположено слишком близко к поверхности. В этом случае производят дополнительное утепление следующими методами:

Теплоизоляция колодца. Когда крайняя труба колонны размещена ниже уровня земли в кессоном колодце, утепляют его стенки и люк, который закрывает верхний вход. Теплоизоляцию обычно делают, если в колодце размещена автоматика и насосное оборудование, за которым необходимо следить: реле, фильтры, гидроаккумулятор.

Теплоизолирующий короб. Не слишком сложный метод утепления скважины заключается в том, что верхний конец трубы накрывают утеплителем, помещенным в деревянный ящик или самодельный короб, выполненный из подручных материалов. В качестве теплоизолятора используют минеральную или стеклянную вату, измельченный пенопласт, тряпье, бумагу или другие подручные материалы с низкой теплопроводностью.

Нагревательный кабель. Один из вариантов защиты от промерзания – опускание в напорную трубу, размещенную в источнике, электрического нагревательного кабеля, при этом потребуется надежная герметизация входного отверстия или подсоединение его через дополнительный тройник. При таком варианте клеммная коробка в комплекте с оголовком будет весьма полезна для подключения провода к электрической сети.

Рис. 10 Самостоятельная установка оголовка для скважины

<center></center>

Как самому сделать оголовок

Иногда встречается ситуации, когда по каким-либо причинам размеры обсадной колонны имеют нестандартный наружный диаметр (180 мм), и найти подходящий или переделать стандартный оголовок с наивысшим размером 160 мм невозможно. В этом случае единственным выходом является изготовление самодельной конструкции из металла с применением электродуговой или газовой сварки, также для этого потребуется бытовой электроинструмент (болгарка, дрель). Выполняемые работы состоят из следующих этапов:

• В хозяйственном или строительном магазине находят герметизирующее кольцо из паронита или резины на внешний диаметр обсадной трубы, кольцо должно одеваться на трубу с некоторым усилием.
• Из листовой стали толщиной не менее 5 мм. болгаркой или электролобзиком вырезают верхнюю крышку в виде стального круга на 80 – 100 мм больше наружного диаметра трубы.
• Из такой же стали вырезают фланцевое кольцо с наружным диаметром крышки и внутренним размером обсадной трубы.
• Совмещают обе детали (лучше использовать струбцину) и просверливают в них отверстия под крепежные болты – для равномерного прижатия нужно сделать 6 или 8 равноудаленных дыр по всему периметру.
• Специальными коронками по металлу проделывают два отверстия в крышке – под 32 мм. резьбовой патрубок для подключения водопроводной магистрали и меньшего диаметра для штуцера, в котором будет размещаться гермоввод, изолирующий электрический кабель насоса от металлической крышки.
• При желании сверлом по металлу в крышке проделывают два диаметрально расположенных отверстия, в которые затем вкручивают рым-болты.
• При помощи сварочного аппарата или газовой горелки вваривают в крышку резьбовой 32 мм. фитинг для подключения водопроводной линии и штуцер для размещения электрокабеля, снизу крышки приваривают кольцо для подвешивания карабина.

Можно легко обойтись без сварочного аппарата, прикрутив все фитинги и карабинное кольцо к крышке накидными гайками, если предварительно оснастить соединяемые детали резьбой под крепежные элементы.

Самодельный оголовок размещают на трубной поверхности приведенным выше способом, болты вкручивают постепенно до тех пор, пока сжатое резиновое кольцо не зафиксирует обе части на трубе.

Рис. 11 Основные этапы работ при изготовлении оголовка своими руками

Оголовок является важным элементом при обустройстве водозаборного глубинного источника, обеспечивающим надежность размещения насосного оборудования, легкость подключения и извлечения из скважины электронасоса при проведении ремонтных и профилактических работ.

Средняя стоимость заводских моделей составляют около 40 у.е., данную сумму можно сэкономить, сделав своими руками верхнюю крышку и фланец из листовой стали, основная трудность при этом – нахождение резинового уплотнительного кольца подходящего размера.

<center></center><center></center>Используемые источники:

• https://sovet-ingenera.com/vodosnab/kolod-skvazh/ogolovok-dlya-skvazhiny-svoimi-rukami.html
• https://kachestvolife.club/vodosnabzhenie/ogolovok-dlya-skvazhiny-svoimi-rukami-ustroystvo-montazh-ustanovka
• https://montagtrub.ru/ogolovok-dlya-skvazhinyi-vidyi-poryadok-ustanovki/
