Как сделать коллекторную систему отопления своими руками

Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Принцип функционирования распределителя

Основное предназначение распределительного коллектора – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

• подающая гребенка – отвечает за подачу теплоносителя;
• обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображенийКоллектроный узел равномерно распределяет тепловые потоки по всем компонентам и приборам системы отопленияРаспределительную гребенку для организации лучевой системы отопления можно купить в заводскои исполнении или сделать собственными рукамиДля изготовления самодельного коллекторного устройства используют полипропиленовые и стальные трубыРазогретый до рабочей температуры теплоноситель подается сначала в коллектор, из которого по трубам перетекает к каждому из параллельно подключенных приборов практически одновременноКоллекторный узел чаще всего состоит из двух гребенок. Одна из них принимает и распределяет нагретый теплоноситель, вторая собирает остывшийЛучевые решения устройства отопления нередко комбинируются с двух- и однотрубными вариантамиПрактически в обязательном порядке коллекторные схемы отопления предполагают установку как минимум одного циркуляционного насоса. Предпочтительно, чтобы им оснащалось каждое отопительное кольцоДля удаления шлама из отопительной системы коллекторные гребенки дополняются дешламаторами, для возможности слить воду — шаровыми кранамиКоллектор в системе отопленияКоллектор заводского исполненияРаспределительная гребенка из ПП трубКоллекторная разводка в домеСоставляющие коллекторного узлаКомбинация коллектора с двухтрубной схемойТехническое оснащение лучевых схемДешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

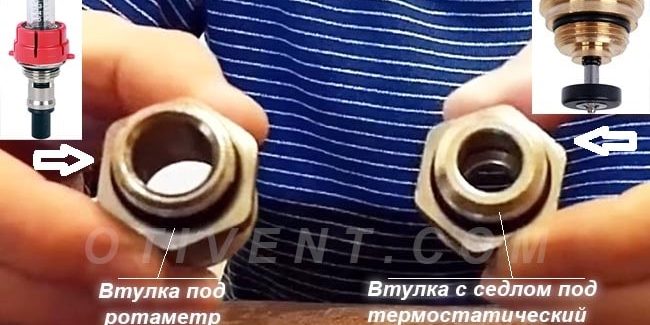

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус распределительной гребенки задействуют также в качестве платформы под установку:

• воздуховыпускных клапанов;
• водосливных клапанов;
• расходомеров;
• счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм³.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к сеткам теплого пола.

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа система с использованием коллектора по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

• верхнее подключение;
• нижнее присоединение;
• установка сбоку;
• ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются водяные теплые полы.

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают циркуляционным насосом. Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

• избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
• за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
• в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования применение солнечных установок в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
• переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
• уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
• кран – необходим для подключения к устройству идущей от котла трубы;
• сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать от коллектора водяной теплый пол, дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают расширительный бак. Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

Что такое коллектор, и как он функционирует

Термином «коллектор» называется узел или устройство, представляющее собой кусок трубы с множеством отводов, делающим его похожим на гребень (отсюда и название «гребёнка»). Через него потоки жидкого теплоносителя с разными температурами могут смешиваться до достижения заданных параметров, а затем распределяться по контурам.

Отдельная гребёнка

В системе должно быть две таких гребёнки – на подающей трубе, и на обратной. Одна принимает теплоноситель от котла и дозирует его, направляя в контуры, а вторая, собирает эти потоки на обратном пути и возвращает в котёл для донагрева.

Коллекторный узел состоит из двух гребёнок

1. Для управления потоками на гребёнках имеется арматура с дозирущими клапанами. К ним подключается манометр для контроля давления. В некоторых системах может быть включен ещё и насос, посредством которого и осуществляется циркуляция воды в системе.
2. Пропускная часть гребёнки имеет несколько больший, чем у основного трубопровода, диаметр (он определяется расчётом). При попадании в коллектор скорость теплоносителя снижается, что и даёт возможность перераспределить поток или изменить траекторию его движения.
3. У радиаторного отопления и у подогреваемого пола должны быть свои отдельные коллекторы, к которым подключаются ветки, ведущие в то или иное помещение или на разные этажи.
4. В случае необходимости, одну ветку можно перекрыть, либо попросту снизить температуру подаваемого в неё теплоносителя, не затрагивая характеристики других контуров.

Примечание! Как вариант, можно установить такой узел в сборе, как на фото, который именуется гидрораспределительной стрелкой.

Коллекторный узел состоит из двух гребёнок

На заметку! Если требуется ремонт, достаточно отключить только один контур, не трогая остальные. Так же это позволит снизить эксплуатационные расходы системы, когда в комнате (например, гостевой) никто не живёт, и в её постоянном обогреве нет никакой необходимости.

Особенности распределения теплоносителя

Отопительный распределительный узел всегда индивидуален по структуре, так как стандартизация здесь неуместна. Модификация может быть любой и должна быть адаптирована к техническому устройству и другим особенностям системы, в составе которых могут присутствовать совершенно разные комплектные вариации приборов и арматуры.

Наиболее простой вариант – это когда никаких приборов вовсе нет, а есть только простейшая гребёнка с двумя-тремя выходами. В такой системе можно только произвести отключение одного из контуров, а вот контроль объёма и температуры жидкости-теплоносителя не предусматриваются.

Простая гребёнка на три выхода

Да это и не всегда нужно. Например, в небольшой системе отопления коттеджа, в которой нагрев теплоносителя обеспечивает работающий на газе котёл. Обычно он сам и выполняет функции контроллера, так как почти все современные модели оборудованы соответствующими приборами.

Отопительные котлы для частного дома (особенно газовые напольные) пользуются популярностью в разных странах мира, в том числе и у нас. Все эти изделия имеют похожий вид, но все-таки отличаются между собой по характеристикам. Для того, чтобы приобрети оптимальный вариант, в специальной статье рассмотрим основные критерии выбора котлов.

В больших разветвлённых системах устанавливают усовершенствованные коллектора, которые оснащены полным набором контролирующей арматуры: термостатом, датчиком и регулятором давления, смесительными клапанами и воздухоотводчиками. Комплектация варьируется, и именно от неё и зависит стоимость узла.

Коллектор с улучшенной комплектацией

В доме, в котором кроме радиаторного отопления имеется ещё и подогреваемый пол, распределительный узел может выглядеть так, как на фото: слева коллектор на радиаторные контуры, справа на подогреваемые полы, а в середине смесительный узел, центром которого является обеспечивающий циркуляцию насос.

Узел распределения теплоносителя на радиаторы и греющие полы

Если дом имеет несколько уровней, коллекторные узлы устанавливают на каждом этаже. Место установки выбирается такое, откуда можно обеспечить одинаковую длину подводки к каждому радиатору.

Длина контура не должна превышать 120 м – при большем значении формируется дополнительная коллекторная группа. Кроме того, более протяжённые трассы должны доукомплектовываться насосом, так как теплоноситель в них будет быстрее остывать.

В зависимости от конкретных условий подбираются гребёнки по типу подключения. Оно может быть верхним или диагональным, но предпочтение чаще отдаётся нижнему, при котором разводку можно скрыть в конструкции пола или плинтуса. Узел обычно прячется в специальном шкафу, либо для его установки в стене обустраивается ниша.

У каждого контура свой насос

Что касается гидрострелок: их монтируют на крупных объектах с большим количеством контуров, когда необходимо компенсировать потери не только температуры, но и объёма теплоносителя. Достигается это за счёт его вторичной циркуляции, но такая возможность будет только при наличии на каждом контуре собственного насоса.

Пример внедрения гидрострелки в систему с несколькими контурами

Фактически, через одну гидрострелку можно обустроить несколько независимых друг от друга узлов, у каждого из которых свои собственные рабочие настройки. Но и обычный «ненавороченный» коллектор позволяет сохранять стабильное давление в системе даже в том случае, когда открыты сразу несколько кранов.

На что ориентироваться при выборе

Стоимость отдельной гребёнки или цельного коллектора в сборе зависит не только от мощности устройства или его оснащённости, но и от материала изготовления. Самые дорогие – изделия из нержавейки, чуть дешевле латунные.

Наиболее доступными по цене являются гребёнки из полиэтилена (соединяются фитингами) и полипропилена (для соединений используется пайка). Они легки и просты в монтаже, но неспособность полимеров выдерживать высокие температуры является существенным недостатком, ограничивающим сферу применения изделий.

На заметку! Выбор того или иного варианта осуществляется не только из соображений стоимости, но и в зависимости от того, какие смонтированы трубы. Идеально когда все элементы системы собраны из однотипного материала — а ещё лучше, если они ещё и от одного производителя.

НержавейкаЛатуньПолипропилен

Кроме отводов на контуры, у гребёнки имеется отверстие для стыковки с трубой и заглушка, в которой может быть вмонтирован клапан для выпуска воздуха. Убрав её, одно изделие можно присоединить к другому, составив один цельный блок, не пользуясь при этом переходниками.

После того как определитесь с материалом, следует обратить внимание на технические параметры изделий. Среди них не только количество контуров присоединения, но и:

1. Пропускная способность.
2. Максимально допустимое давление (рабочее).
3. Укомплектованность контрольными приборами и степень автоматизации.
4. Межосевое расстояние контура.
5. Минимальная и максимальная температура (рабочая).

Шкаф для установки коллектора

Коллекторные узлы в сборе могут продаваться и в комплекте со шкафом для установки. Но в принципе, собрать самостоятельно можно не только шкаф, но и сам коллектор.

Цены на коллекторы для систем водоснабжения и отопления

Коллекторы для систем водоснабжения и отопления

Видео — Коллекторы для радиаторов и теплого пола

Сборка заводского коллектора

Рассмотрим для начала на конкретном примере, из чего состоит готовый распределительный узел от производителя.

Таблица 1. Сборка заводского коллектора.

Шаги, фото	Комментарий
Шаг 1 – распаковка деталей узла	Этот коллекторный узел называется готовым только потому, что все необходимые и подобранные по оптимальным параметрам элементы уже скомпонованы. Сам он находится в разобранном состоянии, и все детали ещё придётся собрать воедино.
Шаг 2 – подающая гребёнка	Это подающая гребёнка, каждый выход которой снабжен расходомером (красный приборчик сверху). Посредством него и устанавливается температурный диапазон в контурах. Именно на этой гребёнке, если необходимо, осуществляется перекрытие подачи теплоносителя в контуры.
Шаг 3 – обратная гребёнка	Обратная гребёнка, в отличие от подающей, оснащена термостатическими запорными клапанами нажимного действия. Сверху они накрыты колпачками, на лицевой стороне которых указано направление вращения (плюс и минус), поворачивая которые можно регулировать подачу вручную.
Шаг 4 — сервопривод	Вместо колпачка на клапан можно установить сервопривод, который будет регулировать потоки воды автоматически. Эти в приборы в комплекте не идут, а приобретаются отдельно.
Шаг 5 – комнатный термостат	Нужная температура выставляется на термостате, а он уже подаёт сигнал сервоприводу.
Шаг 6 – шаровые краны	Посредством кранов осуществляется отключение системы отопления.
Шаг 7 – узлы слива	В конце каждого коллектора устанавливаются узлы, через которые можно слить воду из системы или стравить воздух.
Шаг 8 — термометры	Назначения термометра, думаем, объяснять не надо.
Шаг 9 – обвязка гребёнки со стороны входа и выхода теплоносителя	С левой стороны подающей гребёнки находится отверстие, через которое нагретая вода поступает от котла. На него сначала навинчивается тройник с термометром, а потом шаровый кран, через который и будет осуществляться подсоединение к трубопроводу. То же самое делается и на обратке.
Шаг 10 – монтаж узлов слива	Справа на обе гребёнки прикручиваются узлы слива.
Шаг 11 – монтаж кронштейна	В комплекте коллекторного узла есть кронштейн, посредством которого обе гребёнки связываются воедино, а затем и навешиваются на стену.
Шаг 12 – навешивание узла на стену	Узел в сборе крепится к стене, либо устанавливается в специальный шкаф.
Шаг 13 – подсоединение контуров к коллектору	Остаётся только присоединить к коллектору подающий трубопровод и контуры.

Видео — Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT

Сборка самодельного коллектора

Проще всего, конечно, купить готовый узел – если, конечно, вы в состоянии выложить за него несколько тысяч рублей. Если нет, вы можете с таким же успехом приобрести все элементы узла по отдельности и собрать его самостоятельно. Если это будет полипропиленовый вариант, вам понадобится специальный паяльник и ножницы для резки труб.

Всё что нужно для сборки коллектора из полипропиленаНожницы для раскроя труб

Цены на ножницы для резки полипропиленовых труб

Ножницы для резки полипропиленовых трубПаяльник

Дальше смотрите по картинкам:

Кусок трубы и тройник разогреваются…… после чего труба вставляется в отверстие тройника и плотно прижимаетсяОбрезаете трубу, оставив 2 смС другой стороны припаиваете трубку длиной 20-30 смСо второго её конца фиксируете ещё один тройникТак можно собрать гребёнку с любым количеством выходов

Всё то же самое можно сделать, взяв за основу и металлические детали — разница только в том, что собираться они будут на резьбовых соединениях. В остальном, весь принцип сборки коллектора такой же, как и в случае с заводским узлом, который мы представили в предыдущей главе.

Цены на паяльник для полипропиленовых труб

Паяльник для полипропиленовых труб

Видео — Самодельный коллектор отопления

В сантехнике коллектором называется участок трубы увеличенного сечения, собирающий (или раздающий) воду из нескольких ответвлений меньшего диаметра. В отопительных системах административных, жилых и производственных зданий указанный элемент встречается под названием «распределительная гребенка». Наша задача – рассмотреть коллектор отопления для частного дома, рассказать о принципе работы, вариантах применения и способах монтажа.

Зачем нужен коллектор, принцип работы

Устройство данного сантехнического прибора очень простое. По сути, это кусок трубы большого диаметра, оснащенный резьбовыми штуцерами для подключения контуров водяной системы. Длина гребенки отопления зависит от числа присоединений, основная линия обычно подводится к торцу.

Справка. Как правило, коллекторы снабжаются отводными патрубками одинакового диаметра, составляющего 0.5…0.75 от сечения главной камеры. Расстояние между штуцерами бывает разным – в зависимости от расхода теплоносителя в контурах и назначения гребенки.

Что происходит в коллекторе, куда поступает вода из 2…10 параллельных ветвей:

1. Из нескольких магистралей в сборный трубопровод попадает теплоноситель с различными параметрами – температурой, скоростью течения, расходом за единицу времени.
2. В большом проходном сечении гребенки скорость движения воды снижается, уменьшается гидравлическое сопротивление.
3. Смешиваясь в главной камере, разные потоки обретают на выходе одинаковую температуру и скорость.

Итак, задача коллектора – сбор теплоносителя, выравнивание его параметров и отправка обратно в котел по основной линии. Без гребенки не обойтись, когда нужно свести в один трубопровод несколько магистралей с разным расходом воды, гидравлическим сопротивлением и протяженностью. Попробуйте соединить такие ветви на тройниках — 2–3 контура сразу перестанут нормально работать.

Распределительный коллектор отопления действует аналогичным образом, только в обратном направлении. Вода от котла, медленно протекающая через основную камеру, расходится в требуемом количестве по второстепенным линиям.

Одна голая труба с отростками малополезна без сопутствующей арматуры – кранов, клапанов и прочих элементов. Коллекторный узел в сборе помогает решить несколько важных задач:

• регулировать количество теплоносителя по каждой ветви, балансировать их между собой;
• путем подмеса снижать температуру подаваемой воды и поддерживать ее на заданном уровне;
• опорожнять систему, сбрасывать воздух;
• автоматически управлять микроклиматом каждого помещения, используя комнатные терморегуляторы.

Виды коллекторных узлов

Прежде чем рассматривать типы гребенок, укажем способы их применения в системах водяного отопления частных домов и квартир:

• распределение и регулирование температуры воды в контурах теплых полов, сокращенно – ТП;
• раздача теплоносителя радиаторам по лучевой (коллекторной) схеме;
• общее распределение тепла в жилом здании большой площади со сложной системой теплоснабжения.

В загородных коттеджах с разветвленным отоплением коллекторная группа включает так называемую гидрострелку (иначе – термогидравлический разделитель). По сути, это вертикальный коллектор на 6 выводов: 2 – от котла, два – на гребенку, один верхний для удаления воздуха, из нижнего сбрасывается вода.

Дополнение. Есть каскадные гидрострелки с большим количеством штуцеров, куда подключаются отопительные контуры напрямую. Тогда распределитель коллекторного типа не используется.

Теперь о видах распределяющих гребенок:

1. Для ограничения температуры воды, регулирования расхода и балансировки контуров теплого пола используются специальные коллекторные блоки, сделанные из латуни, нержавейки или пластика. Размер присоединительного отверстия основной теплотрассы (на торце трубы) – ¾ либо 1 дюйм (DN 20–25), ответвлений – ½ или ¾ соответственно (DN 15–20).
2. В радиаторных лучевых схемах применяются те же гребенки систем напольного обогрева, но с урезанным функционалом. Разницу мы объясним ниже.
3. Для общедомового распределения теплоносителя используются стальные коллекторы больших размеров, диаметр соединения – свыше 1” (DN 25).

Заводские коллекторные группы недешевы. Ради экономии домовладельцы часто пользуются гребенками, спаянными своими руками из полипропилена, или берут дешевые распределители для систем водоснабжения. Дальше мы укажем проблемы, связанные с установкой самодельных и водопроводных коллекторов.

Устройство гребенки для теплого пола

Температура теплоносителя, подаваемого в контуры напольного отопления, не должна превышать 50 °C, оптимальный температурный график – 40/30 °C. Если поверхность пола нагреется сильнее 30 градусов, в комнате станет душно, некомфортно.

Держать на подаче 40–50 °C способны только газовые котлы, и то, с потерей КПД. Чтобы эффективно расходовать газ либо другой энергоноситель, воду необходимо греть до 60 градусов, а после снижать температуру на входе в петли ТП. Это одна из основных задач коллекторного блока, состоящего из следующих элементов:

• сам коллектор – 2 отдельных трубки (подающая и обратная) с кронштейнами настенного крепления;
• термостатические клапаны нажимного действия с подсоединением для труб типа «евроконус»;
• расходомеры (ротаметры) со шкалой 0.5…5 л/мин;
• торцевые блоки с автоматическими воздушными клапанами и вентилями слива;
• блоки стрелочных термометров;
• отсекающие шаровые краны;
• байпасная линия с перепускным клапаном.

Ротаметры и нажимные клапаны завинчиваются в специальные гнезда на гребенке, последние закрыты пластмассовыми колпачками. Воздухоотводчики со сливными вентилями вкручиваются в торцы коллекторных трубок с одной стороны, блоки термометров и кранов – с другой. Байпас устанавливается в зависимости от конструкции гребенки.

Примечание. Обычно расходомеры стоят на линии подачи, термоклапаны – на «обратке». Но встречаются и другие модели коллекторов с ротаметрами на обратной магистрали. Если вы перепутаете трубки распределителя, то перекрутить клапаны вместо расходомеров не выйдет – внутренняя форма втулок разная.

За термометрами идут шаровые краны, следом – циркуляционный насос и узел смешивания. Рассмотрим каждый элемент коллекторной группы отдельно.

Конструкция и назначение расходомеров

Ротаметры предназначены для контроля и регулирования максимального расхода жидкости через петли. Элементы вкручиваются в специальные патрубки на коллекторе без подмоточных материалов – уплотнителем служит прокладка из резины EPDM.

В корпусе расходомера установлен подпружиненный шток с рабочей тарелкой на одном конце и контрольной шайбой на другом. Как работает ротаметр:

1. Теплоноситель затекает сквозь боковое отверстие в корпусе, потом движется вниз, давит на тарелку и уходит в трубу.




2. Чем больше воды протекает через расходомер, тем сильнее давление на тарелку. Пружина сдавливается, шток с контрольной шайбой опускается. Расход в л/мин можно наблюдать по шкале, нанесенной на прозрачной колбе элемента.
3. Величина протока регулируется вращением верхней части корпуса. При закручивании проходное отверстие частично или полностью закрывается поршнем.

Справка. На коллекторах некоторых производителей устанавливаются нерегулируемые ротаметры. Для ограничения расхода используются отдельные краны, встроенные в тело трубы. Как выглядят подобные элементы, смотрите ниже на видео.

Расходомеры, устанавливаемые на обратной линии, устроены аналогично, только пружина стоит по другую сторону контрольной шайбы. Теплоноситель поступает снизу и толкает тарелку вверх, шток и шайба поднимаются. Как различить ротаметры разных типов:

• если при отсутствии протока шайба находится вверху колбы, то расходомер ставится на подаче;
• если при нулевом расходе воды шайба стоит внизу шкалы, элемент предназначен для «обратки»;
• шкала на колбе проградуирована в соответствующем направлении, в первом случае отсчет ведется сверху вниз, во втором – снизу вверх.

В процессе эксплуатации ротаметры надо обслуживать – чистить по мере загрязнения. Индикатором служит прозрачная колба, когда она покроется налетом изнутри, элемент следует выкрутить, разобрать и удалить грязь с рабочих поверхностей.

Как устроен термостатический клапан

Конструктивно изделие не отличается от других подобных термоклапанов – радиаторных либо двухходовых. При нажатии на подпружиненный шток тарелка опускается в седло, перекрывая проход теплоносителю. Есть возможность преднастройки: максимальный расход ограничивается вращением сердцевины клапана с помощью шестигранного ключа.

Уточнение. Существует 2 типа клапанов – нормально открытые и нормально закрытые. Первые описаны выше – при нажатии на шток проход закрывается. Вторые используются реже, там канал закрыт изначально, при опускании штока отверстие открывается.

Назначение термостатического клапана – регулирование расхода теплоносителя при эксплуатации (не балансировка!). Управление реализуется 3 способами:

1. Ручной. Положение штока регулируется пластиковой рукояткой, которая накручивается на клапан сверху.
2. Автоматическими термоголовками RTL, нажимающими шток при увеличении температуры обратного потока. Не путайте их с обычными радиаторными головками, реагирующими на температуру воздуха.
3. Электрическими сервоприводами, связанными с комнатными терморегуляторами либо погодозависимой автоматикой.

Ручное управление требует постоянного внимания со стороны пользователя – при изменении температуры окружающей среды вам придется поджимать или отпускать шток. Термоголовки типа RTL автоматизируют процесс, но хорошо работают только на коротких петлях – до 60 м. Сервоприводы плюс терморегуляторы применимы везде.

Прочие аксессуары гребенки

В начале публикации мы перечислили задачи, которые должна решать коллекторная группа теплых полов. С балансировкой и регулированием расхода понятно – эти функции исполняют ротаметры и клапаны. Перейдем к оставшимся аксессуарам:

1. Терминальный узел для опорожнения и автоматического удаления воздушных пузырей. Элемент состоит из корпуса со сливным краном и поплавкового воздухоотводчика. Штуцер закрыт пробкой, которая одновременно является барашком для открытия вентиля.
2. Блоки стрелочных термометров, размеченных до 80–90 °С. Назначение ясно – измерение температуры на входе и выходе из гребенки.
3. Краны шаровые отсекающие. В зависимости от способа подключения коллектора к отоплению используются краны прямые, угловые, с американкой и внутренней/наружной резьбой.
4. Байпасная перемычка с перепускным клапаном применяется в системах с автоматической регулировкой. Если из-за теплой погоды все контуры закроются, теплоноситель пойдет через байпас по кругу, насос не будет работать «на себя». В обычном режиме клапан не даст воде циркулировать напрямую, заставит двигаться по петлям.

Примечание. Через терминальный узел можно не только сливать теплоноситель, но и закачивать в случае ремонта. Коллектор отсекается кранами от основной магистрали, производится опорожнение либо подпитка контуров ТП через боковой штуцер.

Количество и разнообразие дополнительной арматуры зависит от производителя гребенки. Указанные аксессуары являются основными, кроме них еще применяются различные заглушки, переходники и вентили.

Перед коллекторным блоком располагается смесительный узел, его состав зависит от метода приготовления теплоносителя для ТП. Практикуется 3 способа доведения воды в теплых полах до нужной температуры:

1. Подмес в контуры горячей воды двухходовым термостатическим клапаном. Элемент запускает порции теплоносителя по команде термоголовки с выносным температурным датчиком в виде медной колбы. Последний прикреплен к металлической стенке коллектора и связан с головкой через капиллярную трубку.
2. Смешивание охлажденного и нагретого теплоносителя с помощью трехходового клапана. Принцип следующий: насос гоняет воду через байпас по контурам, когда она не охладится, клапан открывает подачу нагретой воды из котловой линии. Отличие от предыдущего метода – более плавная подача, качество смешивания.
3. Ограничение обратного протока термоголовками RTL, установленными на термоклапаны гребенки. Здесь насосный модуль вообще не нужен.

Управлять двух– либо трехходовым клапаном можно тремя способами: вручную, с помощью термоголовки с выносной колбой и электрическим исполнительным механизмом. Последний управляется контроллером, получающим сигналы комнатных либо погодных датчиков.

Распределитель лучевой системы отопления

Напомним: лучевая разводка предусматривает индивидуальное двухтрубное подключение каждого радиатора к общему распределительному коллектору, расположенному в удобном месте (обычно – ближе к центру здания).

Для монтажа коллекторного узла применяются такие гребенки:

• заводская для ТП (описывается выше), изготовленная из нержавеющей стали, латуни либо пластика;
• заводская для водоснабжения со встроенными запорными вентилями, сделанная из полипропилена или металла;
• самодельные коллекторы, скрученные из латунных фитингов, полипропиленовых тройников.

Выбор типа гребенки зависит от вашего бюджета и требований к радиаторной системе. Если каждая батарея оснащена собственным балансировочным вентилем и термоголовкой, то достаточно чистого коллектора без клапанов и расходомеров. Модуль сброса воздуха и воды оставьте.

Совет. При ограниченном бюджете можно выбрать недорогой водопроводный коллектор с кранами, изображенный на фото. Многие домовладельцы так и поступают, а систему балансируют радиаторными вентилями.

Если вы желаете автоматизировать работу отопления и все регулировки свести в коллекторный шкаф, покупайте гребенку для напольного обогрева. Устанавливайте все аксессуары – ротаметры, клапаны с сервоприводами, «воздушники», комнатные регуляторы. Смеситель по-прежнему не нужен, теплоноситель к батареям подается прямо из котельной.

Ниже на видео показан комбинированный коллектор для отопления, распределяющий тепло на радиаторную разводку и напольные контуры. Обе части гребенки установлены параллельно. Заметьте, для раздачи теплоносителя мастер использовал водопроводные распределители.

Общедомовая коллекторная группа

Магистральная гребенка выполняет те же функции, что и коллектор ТП – распределяет теплоноситель по ветвям отопительной сети различной нагруженности и протяженности. Элемент изготавливается из стали – нержавеющей или черной, профиль основной камеры – круглый либо квадратный.

Справка. Магистральные коллекторы заводского изготовления называют компланарными. Это умное слово обозначает, что все детали гребенки лежат в одной плоскости – вертикальные патрубки подачи насквозь пересекают камеру «обратки» и наоборот. Цель – уменьшить вес и габариты конструкции.

Существуют компактные модели распределителей на 3–5 контуров, сделанные в виде одной трубы. В чем хитрость: коллектор «обратки» помещен внутрь камеры подачи. В результате получаем 1 общий корпус с 2 камерами одинаковой вместительности.

В подавляющем большинстве загородных домов площадью до 300 м² разводящие коллекторы не нужны. Для нескольких потребителей тепла используется схема обвязки способом первично-вторичных колец, описанная в отдельной статье. Когда следует задуматься о покупке общедомовой гребенки отопления:

• число этажей коттеджа – не менее двух, общая площадь – свыше 300 квадратов;
• для обогрева задействовано минимум 2 источника тепла – котел газовый, твердотопливный, электрический и так далее;
• количество отдельных ветвей радиаторного отопления – 3 и больше;
• в схеме котельной присутствует бойлер косвенного нагрева, контуры отопления вспомогательных построек, подогрева бассейна.

Перечисленные факторы нужно рассматривать отдельно и в совокупности, а для подбора модели конкретных размеров произвести расчет нагрузки на каждую ветку. Отсюда вывод: без консультации с экспертом коллектор лучше не покупать.

Нюансы монтажа

Технология крепления коллектора к стене довольно проста: гребенка ТП и лучевой разводки подвешивается на монтажных кронштейнах, петли присоединяются фитингами типа «евроконус». Трубы, идущие к верхней части коллектора (обычно это «обратка»), пропускаются под нижней.

Совет. Никто не заставляет вас монтировать распределитель на скобах. При необходимости трубки можно разнести в стороны и закрепить на стене отдельно. Коллекторный ящик используется в помещениях жилой зоны, при установке коллектора в котельной шкаф не нужен.

Кратко перечислим основные моменты:

1. Размер гребенки подбирается по диаметру труб, используемых в греющих петлях, – Ø16 или Ø20 мм. Соответственно, берем распределитель на ¾ либо 1 дюйм. Материал изделия роли не играет, по соотношению цена/качество выигрывает нержавейка.
2. Если количество отводов гребенки превышает 12, соберите коллекторный узел из 2 секций. При установке аксессуаров подмоточные материалы не используются, поскольку детали снабжены резиновыми уплотнителями.
3. Более тяжелый общедомовой коллектор подвешивается на крюках, усиленных кронштейнах либо устанавливается на пол. Насосы, трубы и прочие элементы обвязки не должны нагружать распределитель собственным весом.
4. Самый горячий теплоноситель получает бойлер косвенного нагрева. Змеевик и циркуляционный насос водонагревателя подключается к гребенке напрямую, обычно – с торца.
5. Ветви радиаторного отопления и ТП присоединяются к коллектору через узлы подмеса с трехходовыми клапанами. На каждую линию ставится отдельный насос, подобранный по давлению и производительности.


Важный момент. Смесительный узел теплых полов можно ставить в котельной, возле основной гребенки. Тогда к распределителю ТП пойдет вода нужной температуры.

Напоследок о самодельных коллекторах

Выше по тексту мы упоминали о бюджетных вариантах гребенок – водопроводных, полипропиленовых и самодельных. Подобные распределители без проблем используются в радиаторных лучевых схемах. Для балансировки и регулирования протока на каждую батарею ставится балансовый вентиль и кран с термоголовкой. Коллектор снабжаем «воздушниками» + сливными кранами.

Если же вы поставите указанные гребенки на ТП, то столкнетесь с такими нюансами:

• распределитель невозможно оснастить ротаметрами;
• без расходомеров сложно сбалансировать контуры разной длины;
• на заводских пластиковых коллекторах стоят запорные краны, значит, регулировать расход нечем;
• гребенки, собранные из полипропиленовых или латунных тройников, имеют множество стыков;
• стоит отметить, что самодельные распределители не слишком хорошо выглядят.

Сделанный своими руками коллектор напольного отопления все-таки можно довести до ума. Собираем распределитель из тройников, а на обратных подводках монтируем радиаторные термостатические вентили с термоголовками типа RTL, как сделано на фото.

Мастеровитый хозяин спокойно изготовит и компланарный общедомовой коллектор – сварит из круглой или профильной трубы. Но здесь загвоздка в расчетах: нужно знать сечение камер и патрубков для конкретной системы отопления. Если специалист рассчитает эти параметры, воспользуйтесь опытом мастера из видео:

Используемые источники:

• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/kollektor-dlya-otopleniya.html
• https://remont-book.com/kollektor-otopleniya/
• https://otivent.com/kollektor-dlya-otopleniya
