Как сделать коллектор для отопления своими руками из полипропилена

При проектировании отопительных и сантехнических систем часто требуется разбить количество потоков жидкости. Например, в отопительных системах с несколькими контурами без распределения теплоносителя попросту не обойтись. Одно из средств достижения цели – распределительный коллектор.

Что из себя представляет коллектор

Коллектор — это устройство для разводки жидкости, которое часто называют гребенкой, видимо из-за внешнего сходства схемы коллектора с этим предметом. В сантехнических системах предназначен для распределения воды, например, с подающей трубы на несколько кранов без потери давления.

Соответственно, если два человека, например, в ванной и на кухне воспользуются водой, давление в трубах и напор воды будет равным для обоих.

Коллектор упрощает разведение воды в разные места, можно легко сделать разводку на стиральную машину, ванну, мойку, сливной бачок. От коллектора до потребителя идет одна целевая труба без лишних разводок и спаек, что не только упрощает, но и повышает надежность системы.

В отопительных системах гребенки применяются для распределения теплоносителя по контурам, отопление обычно разбивается на участки. Например, первым контуром служит радиаторная система отопления, вторым идет теплый пол на том же этаже. При этом требуется распределить теплоноситель от нагревателя к контурам и сделать возвратную замкнутую систему.

Без коллектора такая конструкция окажется крайне сложной, потребуется гораздо больше усилий и материала, для того, чтобы реализовать отопление, будет трудоемкой в обслуживании и менее надежной в эксплуатации.

Коллектор же распределяет теплоноситель с равномерным давлением, и возвращает теплоноситель со всех контуров обратно в нагреватель. Такой метод делает замкнутую систему простой и надежной.

Это важно! Главный фактор работоспособности гребенки — входное отверстие для жидкости должно иметь диаметр равный или больший, чем выходные отверстия.

Характеристика полипропиленовых коллекторов

Полипропилен — не токсичен, при нормальной эксплуатации полностью безвреден как для пользователя, так и окружающей среды. Вредные пары материал способен выделять только при горении. Температура плавления полипропилена – 160 – 170 ºC.

Рекомендуем ознакомиться:  Маркировка и качество полипропиленовых труб

Соответственно, материал без проблем выдерживает работу в отопительных системах. Но недостаток полипропилена – низкий порог температуры стеклования. При t от -10 до -20 ºC материал становится твердым и хрупким, теряет упругость. Потому, применение полипропилена на холоде нецелесообразно.

В остальном полипропилен надежный и удобный в монтировании материал, который можно достаточно гибко использовать как в сантехнике, так и в отоплении.

Важное преимущество материала — цена. Она ниже, чем на стальные трубы.

Разновидности коллекторов

Конструкция коллекторов простая, так что разделять есть смысл только по материалу, из которого изготовлены гребенки и по способу крепления труб. Конструктивно они делятся на две группы:

1. Распределительный коллектор. Предназначен для распределения жидкости с общего канала к конечным потребителям, распределяя воду по отдельным каналам.
2. Сборный (возвратный) коллектор. Предназначен для приема жидкости с нескольких каналов и отправления в общий канал системы.

Условно коллекторы делятся по количеству отводов, наличию запорной арматуры, размерам входных и выходных отверстий.

Эти факторы придется учесть при выборе. На большое количество контуров может понадобиться несколько коллекторов.

Типы крепления

По типу крепления элементов различают:

1. С фитингами под пайку. Такой метод часто применяется для полипропиленовых труб, реже для сшитого полиэтилена.
2. Евроконус. Применяется для всех типах труб и коллекторов.
3. Комбинированные. Например, для входного отверстия резьба, а выходные сделаны под пайку с полипропиленовыми трубами.

Типы коллекторов и удобство монтажа

Самые удобные в монтаже гребенки из сшитого полиэтилена. Чуть менее простой в монтаже материал коллектора — полипропилен.

Монтаж полипропиленового коллектора и труб может быть сделан на основе фитингов или сварки — это эффективный и надежный метод создания стыков, но делает сложной смену определенных участков конструкции. Если труба напрямую приварена к гребенке, то в случае течи на стыке с коллектором потребуется замена всей конструкции, так что для соединения с гребенкой лучше использовать фитинги.

Рекомендуем ознакомиться:  Для чего нужна неподвижная опора в ППУ изоляции при монтаже трубопроводов

Предел прочности полипропилена высок как на удлинение, так и на изгиб. При нагреве можно деформировать материал и делать изгибы, но здесь нужно быть осторожным. При нагревании прочность материала падает, что увеличивает вероятность повреждения.

Теплый пол: применение гребенок

Теплый пол практически ничем не отличается от радиаторной система отопления. Вода с нагревателя поступает в гребенку и распределяет теплоноситель по трубам, находящимся под полом.

Коллектор для теплого пола, является не только распределительным, но и возвратным. Один отсек коллектора отвечает за распределение воды по контурам, второй предусмотрен для возврата остывшего теплоносителя.

Со сборной части гребенки вода поступает обратно в нагреватель. Обычно, именно на возвратную трубу крепится циркуляционный насос. Для постоянной циркуляции воды требуется насос, который будет создавать нужное движение воды системе.

Обратите внимание! Циркуляционный насос должен быть рассчитан на температуру теплоносителя, потому, подойдет не каждое устройство.

От гребенки проводится определенное количество труб под полом, что позволяет создать равное давление и температуру на разных участках теплого пола. Количество отводов гребенки зависит от количества контуров отопления. Чем больше контуров, тем больше нужно отводов.

Труба равномерно укладывается по всему периметру комнаты, часто применяется вариант «змейка» или «спираль».

Стандартная схема теплого пола выглядит так:

1. Нагревательный котел и расширительный бачок.
2. Манометр.
3. Распределительный коллектор.
4. Трубы теплого пола.
5. Циркуляционный насос.

Совокупность перечисленного оборудования позволяет обеспечить бесперебойную циркуляцию теплоносителя.

От нагревательного котла вода поступает в расширительный бачок и далее в коллектор, после чего коллектор распределяет воду по трубам, манометр отображает давление в системе.

Обратите внимание! Несмотря на простоту описания, в монтаже система довольно сложна. Требуется заранее спроектировать и точно подобрать каждый элемент отопления. От этого будет зависеть конечная эффективность.

Коллектор своими руками

Собрать собственноручно гребенку — возможность сэкономить. Устройство несложное, но для правильного функционирования требуется соблюсти ряд параметров, и подойти к изготовлению основательно.

Рекомендуем ознакомиться:  Медные трубы и их применение в системах водопровода

Коллектор сантехнический

Сделать коллектор из полипропилена собственноручно проще всего. Потребуется сварка, тройники, трубы разных диаметров, ножницы для резки полипропиленовых труб. В крайнем случае можно отрезать мелкозубчатой ножовкой. Количество тройников равняется количеству отходящих от коллектора труб.

1. Ширина трубы по диаметру равна или превосходит суммарный диаметр всех ответвлений вместе взятых, в то же время равна диаметру подающей трубы. Если это не учесть, то в системе давление станет неравномерным.
2. Трубу потребуется разрезать и на каждое ответвление сварить по тройнику. Учитывайте, тройник должен подходить по диаметру как к «гребенке», так и к ответвлениям.
3. После сварки и застывания система приваривается к подающей трубе переходником.
4. Система готова, если все правильно сделать, то функции коллектора будут выполняться в полном объеме.

При желании на трубы можно приварить краны, но запоры делать требуется на самих трубах. В таком случае можно перекрывать отдельные элементы системы без ущерба другим.

Отопительный коллектор

Гребенка для отопления практически не имеет конструктивных отличий. Просто требуется дополнительно сделать сборный коллектор для обеспечения циркуляции теплоносителя системы. Принцип работы абсолютно идентичен.

Гребенка может упростить сантехнические и отопительные конструкции.

Для экономии коллектор можно собрать собственноручно, но для сложных систем лучше применять коллекторы заводского производства, так как они обеспечат надежность эксплуатации.

Коллектор — это устройство, отвечающее за распределение горячей воды и без него никак не обойтись при установке теплого, придающего дому уют, пола. Сделать его собственными силами и своими руками не просто, но вполне возможно. Как же смастерить такое устройство из полипропилена? Все станет предельно понятно после просмотра фотографий и видеоматериалов о монтаже системы, а также изучения подробной инструкции.

Содержание

Как устроена система теплого пола

Привычные радиаторы, в недавнем времени являющиеся единственно возможными установками для отдачи тепла в доме, постепенно вытесняются теплыми полами и потолками. Они могут работать за счет электричества и за счет горячей воды. Второй вариант считается более практичным и, при желании, водяной теплый пол можно сконструировать своими руками. В отопительной системе водяного пола нет ничего сложного. В его схему входят несколько элементов:

• Водонагревательный котел. Он должен достаточно хорошо нагревать воду, распределяющуюся по всем трубам и еще иметь некоторый запас мощности. Если это выражать в цифрах, то дополнительная производительность должна равняться 15-20% от суммарной мощности теплых полов.

Совет. Когда планируется отопление помещения размером больше 120 м², желательно приобретение котла с встроенным насосом циркуляции или отдельная его установка.

• Чтобы не пришлось сливать воду из всей системы на время ремонта или в случае аварии, на входе и выходе котла устанавливаются запорные клапаны.

Водяной теплый пол

• Трубы, которые могут быть полипропиленовыми, а могут изготавливаться из специального сшитого полиэтилена, для разводки воды и трубы для выкладывания поверхности пола. Диаметр этих труб должен быть не менее 16-20 мм, а также они должны выдерживать температуру до 95°C и давление в 10 Бар.
• Коллектор — разветвитель с отводами. Это необходимый элемент к которому подключаются несколько контуров от центральной линии подачи теплой и обратного забора уже охлажденной воды.

Как работает коллектор

Коллектор — это своеобразный центр из труб, вентилей, манометров, фитингов и других вспомогательных узлов, выполненных из металла или пластика. Устройство выполняет функцию смесителя технической воды, которая поступает из отопительных контуров. Им же и распределяется теплоноситель обратно по трубам.

В результате работы коллектора температура воды на различных участках выравнивается и, соответственно, в отапливаемых помещениях стабильно прогревается воздух.

Любая система отопления работает по следующему принципу: подогретая в котле техническая вода отправляется по подключенным контурам и трубам. За время их прохождения она остывает и с помощью циркуляционного насоса возвращается в коллектор через обратку, где смешивается с горячим теплоносителем. Соотношение горячей и остывшей воды регулируется специальными клапанами, а за температурой и давлением следят датчики.

Коллектор

Температура теплоносителя в обычных радиаторах 70-95°C, а в системе теплых полов она должна быть 30-50°C. В случае ее повышения возможна деформация напольного покрытия и пересушивание воздуха в помещении. Ходить по горячему полу тоже будет невозможно.

Вот именно в таких случаях и требуется работа коллектора, ведь котел способен выдавать теплоноситель только одной температуры.

При фиксировании датчиком повышения температуры клапан закрывается и горячая вода поступает в меньших количествах. После того как теплоноситель остыл, клапан снова открывается. Остывшая техническая вода из трубы обратного хода подается под напором, а горячая из котла — по необходимости.

Составляющие коллектора теплого пола

1. Смесительный клапан.
2. Клапаны балансировки и запорные клапаны.
3. Манометр и датчик температуры.
4. Циркулярный насос.
5. Автоматический воздухоотводчик.

Для самостоятельной сборки обязательно понадобятся различные фитинги, переходники, ниппели и т.д.

Составляющие коллектора

Самостоятельная сборка полипропиленового коллектора

Для сборки коллектора понадобятся:

• шаровые краны, желательно американки;
• трубы диаметром 25 и 32 мм;
• муфты с внутренней резьбой 32х»1″ и 25х3/4;
• муфты с внешней резьбой 25х3/4;
• заглушки Ø32 мм;
• подходящие по диаметру тройники;
• герметик, желательно нитевой;
• группа безопасности;
• автоматическое устройство для воздухоотвода.

Схема монтажа

Распределительный коллектор состоит из двух частей. В первую поступает подогретая техническая вода, идущая от котла, а во вторую часть возвращается уже остывший теплоноситель, то есть обратка.

1. Все части, составляющие гребенку, соединяются с помощью обработки высокими температурами специальным паяльником для пластиковых труб.
2. На одну часть коллектора подключается автоматический воздухоотводчик и группа безопасности.
3. Подключается кран для аварийного слива воды.
4. На вторую часть коллектора помещается кран и воздухоотводчик. Сюда будут подключаться трубы для возвращения охлажденного теплоносителя.
5. К обратке подключается циркуляционный насос, который создает давление и теплоноситель начинает принудительно двигаться по трубам и отопительным контурам. Монтируется он ориентировочно к котлу, то есть стрелка на насосе должна быть направлена на котел. Такая установка позволит устройству прослужить намного дольше.

Совет. Чтобы экономить топливо лучше установить после циркулярного насоса трехходовой кранчик.

Места, которые были предназначены для впайки тройника, следует оставить на обеих гребенках и только после точного определения где он будет находиться можно будет приваривать заглушки. Наличие тройника необходимо для того, если в будущем появится необходимость расширение гребенки.

Чтобы техническая вода в системе циркулировала в правильном направлении нужно установить клапан так называемого “обратного хода”.

Схема монтажа коллектора

После завершения монтажа отопительного контура нужно подключить к нему оба коллектора и установить котел в запланированное для него место. Дальше, необходимо вкрутить по одному крану на обе части коллектора. Расширительный бак впаивается со стороны подачи. Завершает монтаж присоединение отопительного котла к коллекторам.

Совет. Если в доме, в котором устанавливается коллектор, два этажа, то разумно будет к его выводам подключить четыре отопительных контура, соответственно по два на каждый этаж.

Теплые полы создают в доме особую атмосферу, и к монтажу такой отопительной системы следует отнестись со всей серьезностью. Перед самостоятельной сборкой необходимо тщательно продумать каждую мелочь и пересмотреть различные вариации. Если будет какая-либо ошибка в просчете, то дальнейшая эксплуатация и обслуживание системы в целом станет невозможной и придется все начинать заново.

Теплый водяной пол: видео

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
5. Термометры, регистрирующие общую температуру на подаче и в обратке.
6. Отсекающие шаровые краны и крепежные кронштейны.

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

• конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
• довольно проблематично установить расходомеры, поэтому их просто не будет;
• нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Энергоэффективная работа систем теплоснабжения невозможна без включения в схему коллектора отопления, отвечающих за пропорциональное контурное распределение тепловых потоков и возврат холодного теплоносителя к котлу, используя циркуляционный насос. Это дало возможность заменить линейную схему запитки потребителей на автономную, что повышает эксплуатационную и ремонтную готовность сети.

Что такое коллектор отопления

Устройство конструкционно выполнено в виде металлической гребёнки, оборудованной несколькими точками «входа-выхода», которые автономно присоединяют отопительные батареи к внутридомовому теплоносителю.

Целью такого подключения является регулировка и контроль параметров отопления:

• объём сетевой воды;
• температуры в сети;
• давления в подающей и обратной сети.

Конструкция теплового узла контролирует теплопередачу и обеспечивает в помещениях санитарно-гигиенические нормы проживания.

Важно! Для прокладки отопления в двухэтажных зданиях, узел монтируется на каждом этаже, таким образом, реализуется качественная схема теплоснабжения с поэтажным регулированием.

Принцип работы коллектора отопления

Распределитель имеет простой принцип функционирования, который состоит из нескольких этапов:

1. Вода, нагретая в котлоагрегате до рабочей температуры, поступает в подающую часть коллектора, где скорость среды замедляется из-за увеличенного диаметра гребенки, поэтому жидкость равномерно переходит по всем отводами, с одинаковым давлением в точках ответвлений, поддерживаемого клапанами или запорно-регулирующей арматурой.
2. К каждому узлу подходит контур подающего трубопровода, создавая равные возможности нагрева для радиаторов в системе, что особенно важно при низких температурах наружного воздуха.
3. Теплоноситель через батареи отдает тепло внутреннему воздуху в помещении и, охлаждаясь, поступает в отдельную нижнюю часть коллектора для отопления, где собирается с контуров обратка.
4. Циркуляционный насос направляет остывшую жидкость в котел для следующего цикла «нагрев-охлаждение».

Обратите внимание! Количество патрубков для вывода в группе коллекторов бывает разным, также устройство можно доукомплектовать дополнительными ответвлениями.

Основные виды коллекторов отопления

Гребёнки отличаются между собой по трем показателям:

• место размещения — навесной или напольный;
• число отопительных контуров;
• элементы управления: клапаны, вентили, насосы, датчики.

Российский рынок представляет многообразные типы узлов:

• для водяного теплоносителя многоэтажного дома;
• распределительная котловая система;
• для гелиосистем;
• для 2/3/4 контурных узлов;
• вакуумный геоколлектор;
• узел с гидрострелкой.

Распределительный радиаторный тип применяют для обычных радиаторов. Он выполнен из 2-х взаимосвязанных частей для подачи и обратки. Схемы подключения распределительного коллектора для отопления зависят от конструктивных особенностей отапливаемых объектов. Различают схемы разводки:

• верхний тип;
• нижний тип;
• боковой;
• диагональный.

Нижняя наиболее востребованная, поскольку при такой обвязке система, скрывается под полом, поэтому не мешают пользователям.

Обратите внимание! Кроме того расчеты показывают высокую энергоэффективность такого подключения из-за уменьшения потерь.

Пример коллекторной схемы присоединения — водяной теплый пол, где распредузел равномерно обеспечивает поставку теплоносителя во все сетевые кольца. Подобные отопительные системы оснащены циркуляционным насосом, количество групп выбирают из соотношения — 1 точка на 120 м трубопровода.

Вакуумный тип относится к классическим гелиосистемам и работает по принципу обычного водонагревателя. Существует два типа устройств, отличающихся по организации нагрева и хранения теплоносителя:

1. «Мокрая трубка» — бак для сбора горячей воды совмещен с гребенкой.
2. U-тип — емкость не имеет прямого соединения с распределительным узлом, поэтому он не ограничен размером.

Принцип работы вакуумного устройства:

1. Под воздействием прямых солнечных лучей протекает процесс тепловой абсорбции и переход тепла к медной сердцевине.
2. Вода, нагреваясь, поднимается в верхнюю часть устройства.
3. Горячий теплоноситель, передав свою энергию внешнему контуру, охлаждается и возвращается в медную трубку.

Коллекторная система отопления с гидрострелкой используется при проектировании жилых домов имеющих большую отапливаемую площадь в нескольких уровнях. Она выполнена в виде вертикальной полой трубы, с заглушками эллиптической формы, для выравнивания давления теплоносителя. Данная конструкция решает одновременно несколько задач, главная из которых — стабилизация резких температурных скачков в трубах, чем повышаются сроки эксплуатации системы.

Обратите внимание! Оптимальная работа отопления с гидрострелкой, обеспечивается при условии, оборудовании каждого контура автономным насосом циркуляции.

Солнечный тип для гелиосистем, используя парниковый эффект. Циркуляция воды протекает за счет конвекции. Для поглощения солнечных лучей в схеме устанавливается распределитель. Для аккумуляции тепла он выполняется в форме плоского короба, обработанного черным адсорбирующим напылением. Теплоэнергия передается сетевой жидкости, циркулирующей по трубам, в качестве которой используют воду или антифриз.

Водяной коллектор имеет очень широкое применение, как в системах холодного и горячего водоснабжения, так и для отопления квартир. Верхняя часть узла для водяной подающей сети укомплектована расходомерами, балансирующими контуры отопления.

Нижняя для обратки, оснащена вентильными кранами, выполняющие дополнительную тонкую настройку системы, используемых при проведении ремонтных работ. Для 4-х контурных систем устройство оснащается смесительным узлом , регулировочными шаровыми кранами, краном «маевского» и дренажным вентилем.

Узлы на 2/3/4 контура пользуются наибольшей популярностью для подключения 2, 3 и 4 контуров отопления, что достаточно для небольших частных домов.

Характеристики коллекторов:

• Латунное устройство распределительного типа с внутренней резьбой.
• Области применения: горячее водоснабжение, отопление по схеме теплого пола, подключение насосных групп.
• Допустимая температура — 120.0 С.
• Рабочее давление — 25.0 бар.

Обзор основных производителей коллекторов отопления

Рехау (Rehau) — лидер на рынке систем теплоснабжения выпускает гребёнки для напольных систем отопления, изготовленных из латуни марки Ms 63:

• HKV, для 2-12 контуров.
• HKV-D,аналогичный HKV, дополнительно укомплектованный расходомерами и кранами на подающем трубопроводе, и регулирующим клапаном на обратном.

Коллектор Рехау для отопления рассчитан для максимальной рабочей температуры 80 С, и давлением среды — 6 бар. Отличает его от других марок, комплектация звукоизолирующими оцинкованными кронштейнами.

Овентроп (Oventrop) реализует на рынке гребёнку для напольного отопления, изготовленной из инструментальной стали, максимальные параметры среды : давление — 6 бар, температура — 70 С. На нем расположены воздухоотводчики, соединение трубопроводов к батареям выполнено резьбовой G3/4, как правого, так и левой подключения.

Компания Валтек (Valtec) выпускает коллектор для радиаторов отопления и напольного исполнения. Подающий часть распредузла оснащёна расходомером и концевой трубкой с поплавковым устройством для выпуска воздуха из сети с клапаном-отсекателем и дренажным краном.

Параметры теплоносителя:

• температура подачи — 90 С;
• максимальное давление — 8 бар;
• скорость заполнения магистрали — 2,5 м3/ч.

Коллекторные группы Миллениум (Millennium) выполнены из нержавеющей стали, укомплектованы термостатическими вентилями для регулировки процесса отопления. Параметры теплоносителя коллекторного отопления:

• Давление — 10 бар.
• Максимальная температура — 100 С.
• Наличие интегрированных вентилей обуславливают широкую область применения устройств: со смесительными узлами, электротермическими приводами и датчиками.

Обратите внимание! Примечательно то, что конструкция позволяет устанавливать воздушники с любой стороны коллектора.

Монтаж коллектора отопления из полипропилена своими руками

До создания распредузла выполняют расчет проекта, соответствующего конструктивным условиям и помогающий правильно выбрать оборудование и материалы.

Для монтажа коллектора теплого пола из полипропилена своими руками используют армированные полипропиленовые комплектующие, возможно, стекловолокно, которое не подвергается расслоению.

Необходимые материалы:

• трубы нужного размера;
• заглушки по одной на каждую группу;
• муфты и тройники по схеме;
• шаровые краны по количеству контуров;
• паяльник для пластика.

Последовательность действий:

1. Место для блока выбирают по проекту. Делают коллекторный шкаф для отопления в виде специальной ниши или приобретают в торговой сети готовый корпус и закрепляют его на стене.
2. Выполняют паяльником заготовки по чертежу.
3. Устанавливают детали в насадки, после выдерживания режима пайки соединяют патрубок и муфту, дают возможность остыть, иначе стык расслоится.
4. Первыми соединяют тройники.
5. При подаче снизу с одной стороны прикрепляют заглушку, с другой — уголок.
6. Приваривают отрезки на отводах, далее устанавливают на них вентиля и другие приборы по схеме.
7. Выполняют водяную опрессовку системы с давлением 1,5 от рабочего и проверяют целостность швов.
8. После устранения протечек , подключают узел к прямому и обратному теплоносителю.

Отзывы пользователей про коллекторы отопления

Многие пользователи испытавшие работу коллекторов с удовольствием делятся в интернете своими отзывами.

Виктор, Нижний Новгород: «Rehau — система соответствует европейским требованиям, единственное «но» — нужно ответственно подойти к выбору типоразмера и монтажу гребенки.»

Андрей, Магнитогорск: «Millennium хорошая высокопрочная надежная стальная конструкция, легко настраивается на автоматический режим.»

Леонид, Пермь: «Итальянская гребенка Valtec, место сборки Китай, цена намного ниже, чем у Rehau, особенно заслуживает доверие полипропиленовая модель — на стенках не образуется накипь и приличный срок гарантии в 7 лет. Недостаток при превышении разрешенного давления краны могут лопнуть.»

Обратите внимание! Хороший коллектор системы отопления является одной из самых дорогостоящих элементов схемы индивидуального теплоснабжения, поэтому все больше покупателей устанавливают устройство для домашней системы.

В этом случае эффективность и безопасность системы увеличивается в разы, кроме того он позволяет полностью автоматизировать работу внутридомового отопления, поддерживая требуемый санитарный режим в помещении , практически, без участия человека.

<index>

Отопительная система в доме — сложный теплотехнический комплекс, его эффективность зависит от соблюдения правил монтажа. При наличии в ней нескольких контуров специалисты рекомендуют установить распределительный коллектор, с помощью которого можно управлять нагревом каждого контура в отдельности.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Виды

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей, и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Сделать самостоятельно

Распределительный коллектор для отопительной системы можно сделать самостоятельно из полипропилена или металла. На функциональность выбор материала не влияет, поэтому следует выбирать материал, который проще монтировать самостоятельно.

Расчет и распределение контуров

• Прежде чем приступить к работе, необходимо определить необходимое количество контуров отопления и выполнить чертеж их подключения. Целесообразно выделить отдельные контуры на следующие отопительные приборы:
• теплые водяные полы в каждом отдельном помещении;
• отопление помещений, температура в которых отличается от остальных в большую или меньшую сторону;
• отопление каждого отдельного этажа и крыла дома.

Геометрические размеры коллектора должны обеспечивать легкость и удобство доступа к запорной и регулировочной аппаратуре каждого отводка. В среднем расстояние между отводками рекомендуется выдерживать в пределах 10-15 см, между подающим и обратным коллектором — 20-30 см.

Трубы для подключения отопительных радиаторов обычно делают диаметром ½ дюйма, сам коллектор — 1-1½ дюйма, согласуя их с диаметром патрубков котла. При подключении газового или электрического котла допускается верхнее и нижнее подключение подающей и обратной трубы, для твердотопливных — только боковое.

Узел из полипропилена

Его выполняют из обрезков и остатков труб из полипропилена с использованием фитингов. Трубы сваривают с помощью специального аппарата. Для подающего и обратного коллектора используют полипропиленовую трубу Ø32 мм и тройники 32/32/16 мм, соединяя их с помощью аппарата для сваривания полипропилена. Режим подбирают заранее на обрезках труб.

На одном конце устанавливают тройник 32/32/32 мм, к которому снизу подсоединяют сливной кран, а сверху — воздушный клапан. На другом конце коллектора ставят вводной вентиль, к которому подключают подающую или обратную трубу, идущую к котлу.

К отводкам на 16 мм на подающем коллекторе подсоединяют запорные вентили, а на обратном — расходомеры. Полученные узлы крепят к стене кронштейнами.

Узел из латунных фитингов

Аналогичным образом можно собрать коллектор из готовых латунных фитингов: тройников, вентилей. Их собирают на льняную паклю или на жидкий фиксатор по заранее подготовленной схеме. Достоинства такого коллектора — небольшие размеры и низкая цена по сравнению с готовой коллекторной группой. Но сборка требует внимательности и аккуратности, иначе в процессе эксплуатации возможны протечки.

Видео: коллекторные узлы из полипропилена и латуни своими руками

Из профильной трубы своими руками

Самая сложная конструкция распределительного коллектора — сварная, выполняемая из трубы квадратного и круглого сечения. Такие коллекторы используют для отопления больших объектов с множеством контуров и гидрострелкой — распределителем потоков.

Для изготовления коллектора используют профильную трубу 80х80 или 100х100 мм, а также трубы круглого сечения расчетного диаметра. Технология и пошаговая инструкция изготовления коллектора приведены ниже.

• Необходимо подготовить эскиз будущей системы отопления. Для этого нужно определить все подключаемые контуры и диаметры труб, а также дополнительно подключаемое к ним оборудование — расходомеры, манометры, циркуляционные насосы.
• На листке миллиметровки или листке в клетку в масштабе выполнить чертеж коллекторного узла, выдерживая необходимые для удобства монтажа расстояния. Между патрубками расстояние рекомендуется делать 10-20 см, между коллекторными узлами — 20-30 см. На чертеже нужно указать не только расстояния, но и диаметры патрубков.
• Определиться с местом установки коллекторной группы и вспомогательного оборудования: расширительного бака, насоса, группы безопасности котла, бойлера. Проверить габаритные размеры и убедиться в возможности установки коллекторной группы без помех другому оборудованию.

• Профильную трубу размечают в соответствии со схемой.

• Газовым резаком выполняют отверстия по разметке.

• К ним приваривают патрубки — небольшие отрезки трубы круглого диаметра с заранее нарезанной резьбой. Сначала прихватывают точечной сваркой, а затем проваривают по контуру и тщательно защищают швы.

• К полученному блоку приваривают крепежные кронштейны.

• Полученную коллекторную группу зачищают от окалины, загрязнений, ржавчины, после чего грунтуют и покрывают термостойкой краской по металлу. Для удобства обслуживания подающий и обратный контуры лучше красить в разные цвета, традиционно — красный и синий.

Процесс изготовления распределительного коллектора из профильной трубы показан в видео.

Видео: гидравлическая стрелка, назначение и принцип работы.

Солнечный коллектор — возможность экономии

К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими, это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

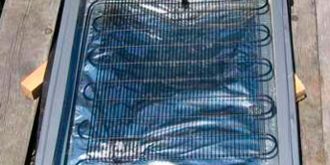

Самодельный солнечный коллектор

Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

Для его изготовления необходимы:

• змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
• обрезки медной трубы с резьбой на 16 мм с одной стороны;
• заглушки и вентили;
• трубы для подключения к коллекторному узлу;
• бак-накопитель с объемом от 50 до 80 литров;
• деревянные планки для изготовления каркаса;
• лист пенополистирола толщиной 30-40 мм;
• стекло, можно взять оконное;
• алюминиевая толстая фольга.

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

Изнутри укладывают фольгу так, чтобы она полностью перекрывала дно и стенки рамы. Фольгу крепят на скобки с помощью степлера. Укладывают в раму змеевик, его концы продевают в отверстие.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

Видео: как самостоятельно сделать солнечный нагреватель

Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

</index>Поделиться:Используемые источники:

• https://infotruby.ru/polipropilenovye/kollektor
• https://sandizain.ru/pol-v-vannoj/teplyj-pol/kollektor-iz-polipropilena-dlya-sistemy-teplogo-pola.html
• https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami
• https://www.tproekt.com/kak-sdelat-kollektor-dlya-otopleniya-svoimi-rukami-iz-polipropilena/
• https://gidpopechkam.ru/obogrevateli/kollektor-dlya-sistemy-otopleniya.html
