Как сделать электрообогреватель из подручных материалов своими руками

Несмотря на то, что сегодняшний рынок предлагает потребителю бытовую отопительную технику множества видов, обогревательные приборы кустарного производства встречаются в быту достаточно часто.

В большинстве случаев причиной использования самодельных устройств является нежелание тратиться на покупку агрегата промышленного производства, стоимость которого, особенно от известного производителя, может быть значительной. Особенно это касается ситуаций, когда обогреватель приобретается не для квартиры, и в приоритете ошибочно оказывается эффективность устанавливаемого калорифера, а не его безопасность и эстетичность.

Не обсуждая степень уважительности подобных причин, рассмотрим, как из подручных средств собрать обогреватель своими руками, чтобы минимизировать риски эксплуатации такого оборудования.

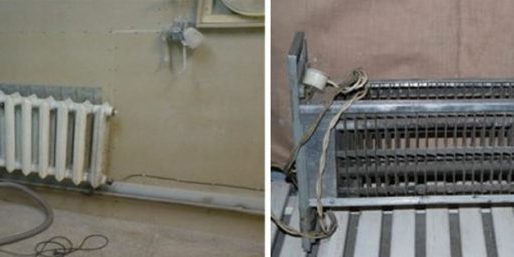

Самодельные обогреватели – аргументы «за» и «против»

Как правило, изготовленные кустарным способом теплогенераторы являются копиями устройств, произведённых промышленным способом. Копии эти, за редким исключением, уступают оригиналам по многим параметрам, но в силу определённых обстоятельств потребитель часто выбирает именно самодельный агрегат.

«Плюсы» использования приборов кустарного производства:

• сравнительно низкая себестоимость (при изготовлении своими руками и использовании подручных средств);
• возможность сборки агрегата требуемых габаритов и изготовления корпуса с желаемыми прочностными характеристиками, вплоть до антивандального исполнения.

Основной аргумент «против» — неопределённая степень безопасности самодельных обогревательных устройств при эксплуатации, чреватая непредсказуемыми негативными последствиями не только для владельца агрегата, но и для окружающих.

Данный аргумент обусловлен многими факторами, и его обоснованность ежегодно подтверждается многочисленными пожарами, причиной которых становятся калориферы кустарного производства, используемые в нарушение Постановления Правительства Р.Ф. «О противопожарном режиме» No 390 от 25 апреля 2012 г. (с изменениями от 18.11.2017 г.)

Что же касается второстепенных аргументов «против», то они следующие:

• отсутствие легитимных гарантий изготовителя;
• неопределённость некоторых характеристик самодельных приборов;
• низкие эстетичность и степень автоматизации агрегатов кустарного изготовления.

Если ознакомление с данными аргументами всё же не подтолкнуло приобрести в магазине отопитель заводского выпуска, рассмотрим, как сделать обогреватель самостоятельно, чтобы вероятность несчастного случая при его применении была как можно меньше.

Электроотопитель из чугунного радиатора

Секционные сборные батареи из чугуна, традиционно применяемые в системах водяного или парового отопления, можно использовать и в качестве корпуса при изготовлении электрического — на базе ТЭНа обогревателя своими руками.

Подготовка корпуса теплогенератора

В зависимости от места размещения и площади комнаты подбирают чугунный радиатор с нужным количеством секций и визуально оценивают его состояние. Если прибор долго не использовался, придётся его разобрать, очистить резьбовые соединения, освободить секции от окалины и собрать устройство заново, используя новые уплотнения в местах резьбовых соединений. Сделать это необходимо, так как в ёмкость будет заливаться масло или раствор антифриза (жидкости высокой проницаемости), и велика вероятность протечки агрегата через старые рассохшиеся уплотнения резьбы.

Если навыков в этой работе нет, лучше обратиться за помощью к профессионалу – это избавит и от необходимости поиска специальных ключей.

Важно! После разборки и очистки резьбовых соединений, пока радиатор не собран, с его секций легче удалить старую краску – делается это с помощью болгарки или дрели со стальной щёткой-насадкой. Но эту операцию можно выполнить и позже – после сборки батареи.

После окончания сборки радиатора прежде всего определяют его ёмкость – временно вворачивают заглушки в три отверстия из четырёх, полностью заполняют агрегат водой, а затем сливают её в мерный сосуд. Это необходимо для определения потребности в масле или антифризе, а заодно для предварительного тестирования прибора на герметичность.

После очистки болгаркой изделие обрабатывают грубой наждачной бумагой, очищают от пыли и обезжиривают нитрорастворителем. Затем радиатор покрывают грунтовочным составом и, после его высыхания, одним слоем краски финишного покрытия. Окраску производят краскопультом или узкой кистью с длинной ручкой.

Выбор ТЭНа и его установка

Для будущего электрообогревателя необходимо подобрать трубчатый электронагреватель потребной мощности и максимально безопасной для данного прибора конструкции.

Важно! Упрощённой базой расчёта необходимой потребляемой калорифером мощности является правило – для обогрева 1 м²  помещения в средней полосе России основному отопительному агрегату требуется 100 Вт энергии, а дополнительному средству обогрева – в 2-4 раза меньше.

То есть, усреднённо для основного отопления помещения площадью 20 м² батарею необходимо укомплектовать ТЭНом в 2 кВт мощности потребляемой электроэнергии.

Мощность трубчатого нагревателя должна находиться в пределах 0,75% от величины теплоотдачи батареи, чтобы обогреватель не нагревался и не выключался слишком быстро — это снижает эффективность работы отопителя. Усреднённая величина теплоотдачи одной секции чугунной батареи составляет 140 Вт. Значит, теплоотдача радиатора из 10 секций будет равняться 1,4 кВт, а мощность ТЭНа не должна превышать ¾ от этой величины – 1,05 кВт. Таким образом, в помещение площадью 20 м² в качестве устройств основного обогрева необходимо установить 2 чугунных электрорадиатора по 10 секций, каждый из которых оснащён ТЭНом мощностью в 1 кВт.

При выборе трубчатого электронагревателя нужно иметь в виду, что в идеале его длина должна быть меньше ширины батареи на 10 см – так происходит равномерный нагрев и конвекция антифриза во всех секциях. Обязательно следует приобретать ТЭН с терморегулятором – такой агрегат повысит относительную безопасность обогревателя и обеспечит работу в сравнительно экономичном режиме.

Если отопитель планируется использовать для отопления нежилого помещения, то после установки на проектное место его можно оборудовать расширительным бачком – через футорку с одной из сторон в верхней части батареи, с противоположной стороны радиатора устанавливается заглушка. Это не пойдёт на пользу эстетичности прибора, но исключит фактор давления изнутри на радиатор расширяющегося при нагреве наполнителя.

Если же бачок не использовать, то в футорку вместо его подводящей трубы монтируется кран Маевского – для возможности экстренного сброса давления.

В нижнюю часть радиатора с одной стороны вкручивается ТЭН, а с противоположной – заглушка.

Перед монтажом ТЭНа в батарею заливают трансформаторное масло или антифриз в количестве 80-85% от его объёма. Наружная резьба ТЭНов (дюйм с четвертью) идентична внутренней на батарее, поэтому установка узла не сложна.

Заполнение батареи

Определяется вид наполнителя (антифриз, трансформаторное масло или вода), и рассчитывается необходимое его количество – 80-85% от объёма воды, которая ранее была слита в мерную ёмкость из полностью заполненного радиатора.

Важно! Если температура в помещении при выключенном отопителе опускается ниже нуля, то использование воды в качестве наполнителя для батареи опасно – не слитая вовремя, она замёрзнет и разрушит агрегат.

Последовательность действий при заливке жидкости в батарею следующая:

• в нижнюю часть батареи с одной стороны вкручивается ТЭН, с другой – заглушка;
• в верхнюю часть радиатора с одной стороны устанавливается заглушка;
• обогреватель располагают вертикально – вверх оставшимся открытым отверстием, и через него в агрегат заливают наполнитель;
• участок стены за устанавливаемым электрообогревателем обустраивается теплоизоляцией из слоя фольгированного пенофола с превышением в размерах на 10-15 см в каждую сторону – это уменьшит потери тепла на нагрев ограждающей конструкции;
• отопитель располагают на проектном месте, после чего монтируют в верхнее свободное его гнездо футорку, к которой подключают кран Маевского или патрубок расширительного бачка.

Важно! Самодельный электрообогреватель из чугунной батареи необходимо оснастить отдельной питающей линией с индивидуальным устройством автоматического отключения.

Нагреватель электрический спиральный

Небольшой  самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

• огнеупорный (шамотный) кирпич – 2 шт.;
• нихромовая спираль – 1,2-1,5 м;
• стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
• малая болгарка с дисками: по камню и отрезной по металлу;
• дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
• узкое зубило с молотком;
• заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

 Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм.

После окончания формирования канавки в неё укладывают спираль.

Важно! Чтобы на обогреватель можно было ставить ёмкости для разогрева содержимого, уложенная в борозду спираль должна находиться ниже плоскости кирпичей на 3-5 мм.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

• электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45^о;
• вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Заключение

Сделать самодельный обогреватель можно и многими другими способами – с использованием солнечных лучей, автомобильного аккумулятора, жидких энергоносителей, но выбранная технология должна сочетать продуманную степень безопасности, необходимую эффективность агрегата и достаточную компетентность изготовителя. Описанные выше теплогенераторы таким сочетанием критериев обладают.

Основная суть статьи

1. Обогреватели кустарного производства не изжили себя и в условиях насыщенности современного рынка отопительным оборудованием промышленного производства.
2. Использование самодельных калориферов запрещено действующими Правилами пожарной безопасности, поэтому ответственность за последствия от их применения полностью ложится на потребителя.
3. Электроотопитель из секционного чугунного радиатора на базе ТЭНа – агрегат долговечный, эффективный, но из-за повышенного потребления электроэнергии не экономичный. Однако, учитывая его относительную по сравнению с жидкотопливными устройствами безопасность, прибор изготавливается умельцами и применяется в быту достаточно часто.
4. Электрический обогреватель из нихромовой спирали на керамической станине из кирпича – устройство, возможное к самостоятельному изготовлению за пару часов без наличия особых профессиональных навыков. Эффективность прибора при его компактности зависит от используемой спирали, не подразумевает экономичность агрегата, но сочетается со сравнительно невысокой степенью риска эксплуатации.
5. Выбор обогревателя для самодельного изготовления должен основываться на удачном сочетании трёх характеристик —  продуманная степень безопасности, необходимая эффективность и достаточная для сборки компетентность изготовителя.

Низкая температура окружающей среды в значительной мере снижает производительность труда и комфорт проживания. Поэтому обогрев бытовых и производственных помещений  выполняют важную функцию, требующую существенных финансовых затрат на приобретение специального оборудования. Чтобы сэкономить средства на приборах отопления вы можете собрать обогреватель своими руками. Что особенно актуально для тех помещений и локаций, где нет необходимости заботиться о его эстетичном виде и дизайне.

Содержание

Для такой конструкции вам потребуется два кусочка стекла прямоугольной формы, металлическая фольга, парафиновая или стеариновая свеча, деревянный брусок (или брусок из другого диэлектрического материала), электрический шнур с вилкой, листовой металл для контактов.

Порядок изготовления такого мини обогревателя следующий:

• Возьмите два одинаковых кусочка стекла прямоугольной формы, в данном примере используются размеры 4×6 см, но это не критично, можно брать и другое соотношение, главное, чтобы площадь была около 25 см². Очистите и обезжирьте их поверхность.
• При помощи зажженной свечи аккуратно нанесите слой копоти на одну поверхность стекла. Следите за равномерным покрытием и распределением сажи, так как она будет выступать в роли токопроводящего материала.


• При помощи ватки или ушной палочки очистите край закопченного стекла, приблизительно на 5 мм.
• Отрежьте кусочек фольги такой же ширины, как поверхность стекла, покрытая копотью. По длине она должна выступать на 3 – 4 см за край стекла. Положите фольгу на стекло.
• Намажьте край стекла герметиком и совместите две половинки вместе с фольгой между ними.


Края фольги загните под стекло на одну сторону.

• На деревянном бруске закрепите металлические контакты и припаяйте к ним концы электрических проводов с вилкой. Установите стекла на брусок – отопительный прибор готов.


Следует отметить, что максимальная температура такого обогревателя должна составлять около 40ºС. Естественно, отапливать дом, дачу, гараж таким самодельным обогревателем не получится, он подойдет для обогрева палаток, рабочей области перед верстаком или другого пространства непосредственно перед рабочей поверхностью. Если устройство греется слишком сильно, вам потребуется уменьшить сопротивление токопроводящих элементов, для этого можно использовать более толстую фольгу или увеличить толщину сажи.

Идея N2: Инфракрасный обогреватель

Для изготовления инфракрасного обогревателя своими руками можно использовать несколько вариантов устройств. Рассмотрим два наиболее простых в реализации, для одного из них будет использоваться ИК пленка, применяемая в системе теплого пола, а для второго нагревательную панель изготовим из подручных средств. Если у вас остался пленочный ИК нагреватель от пола или есть возможность его достать, то это значительно упростит вам задачу.

Пленочный ИК нагреватель

Для изготовления такой инфракрасной модели вам понадобиться кусок рулонной фольгированной теплоизоляции, нагревательная пленка, питающий кабель для подключения в электрическую сеть, клеммы для подключения провода к пленке, терморегулятор или другие устройства для изменения температуры обогревателя.

Процесс изготовления состоит из таких этапов:

• Выберете место размещения, так как пленочный обогреватель не может самостоятельно стоять на полу или столе, его нужно крепить к стене, потолку, каркас или на другой жесткой поверхности.
• По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки.


• К подготовленному рулону приклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и двухсторонний скотч. Но точки нанесения клеящего вещества должны располагаться не на инфракрасных излучателях.


• По краям пленки закрепите клеммы, предварительно к клеммам припаяйте провод для подачи электрической энергии.


• Заизолируйте места электрических соединений при помощи изоленты, термоусадки или битумной ленты. Это нужно, чтобы при подключении нагревательного прибора в сеть исключить угрозу поражения электротоком от обогревателя и изолировать токоведущие части от стен и других конструктивных элементов зданий.


• В конструкцию электрообогревателя включите терморегулятор, наиболее удобной точкой включения является питающий провод. Так как элемент управления можно поместить в наиболее удобное и доступное место. Это позволит контролировать мощность теплоотдачи обогревателя для обогрева гаража.
• Закрепите ИК обогреватель на стене или другом конструктивном элементе. Если вы хотите установить его на полу, можно изготовить деревянный каркас.

Панельный ИК нагреватель

Рабочий элемент инфракрасного обогревателя можно изготовить и самостоятельно. За образец берем  конструкцию  керамического обогревателя,  для него вам понадобится две одинаковые панели из термоупорного пластика (площадью около 1м²), графитовая мука, эпоксидный клей, шнур для питания электрического обогревателя. Графитовая мука будет выполнять роль токопроводящей среды, ее можно приобрести как отдельно, так и взять с отработанных электрических батареек или изготовить из строительного простого карандаша.

Весь процесс подразделяется на такие этапы:

• Подготовьте поверхность пластика, предварительно очистите и обезжирьте сторону, на которую будет наноситься токопроводящая смесь.
• Смешайте графитовый порошок с эпоксидным клеем в соотношении 1:1 или 1:1,5, следует отметить, что с увеличением количества эпоксидного клея сопротивление обогревателя будет увеличиваться, а мощность прибора уменьшаться. При большем количестве графита, увеличится проводимость цепи обогревателя, возрастет протекающий ток и мощность.


• При помощи шпателя нанесите на очищенную пластиковую поверхность смесь графита и эпоксидного клея, как показано на схеме сборки ниже:


• Дождитесь высыхания графитно-эпоксидной смеси и приклейте сверху второй лист пластика. Установите клеммы в месте разрыва токопроводящей дорожки.
• К выводам клемм подсоедините электрический шнур для последующего подключения устройства к питающей сети.

Готовый обогреватель следует опробовать при помощи мультиметра – установите щупы на выводы вилки и замерьте электрическое сопротивление. После этого следует рассчитать выделяемую мощность по такой формуле: P = U² / R

Где P – мощность устройства, U – питающее напряжение, R – сопротивление цепи обогревателя.

Преимуществом такого прибора отопления является инфракрасное излучение, которое будет нагревать все предметы, а от них уже происходит обогрев помещения. За счет чего сразу нагреваются конкретные предметы и люди, находящиеся в зоне излучения. Поэтому ИК обогреватель выгодно применять для отопления гаражей, террас, беседок, веранд и таких помещений, где нет необходимости затрачивать ресурсы на постоянное поддержание температуры воздуха.

Если конструкция обогревателя вам покажется недостаточно прочной для использования в каком-то помещении, ее запросто можно усовершенствовать  при помощи деревянной рамы по периметру.

Идея N3: Масляный нагреватель

Так как техническое масло обладает хорошими теплопередающими функциями, его широко используют в обогревателях. Такой масляный обогреватель вы можете собрать самостоятельно на дому. Для этого вам понадобится старый радиатор отопления (чугунная или биметаллическая батарея, регистр или другая трубчатая конструкция), ТЭН трубчатого типа, непосредственно само масло в качестве теплоносителя, герметичные пробки для размещения ТЭНа.

Чтобы максимально обезопасить работу масляного прибора, его можно дополнить датчиком нагрева, размыкающие контакты которого подключены в цепь питания.

Процесс изготовления масляного радиатора заключается в следующем:

• Возьмите старый радиатор, важно, чтобы он был заменен по причине модернизации системы, а не из-за нарушения целостности корпуса. Желательно самому убедиться в этом путем заливки жидкости или хотя бы посредством внешнего осмотра.


• Подготовьте в обогревателе два отверстия – под ТЭН и для заливки масла. Первое отверстие обязательно должно оснащаться резьбой и располагаться в нижней части, чтобы нагретые массы поднимались вверх. Второе отверстие удобнее располагать в верхней части, при вводе обогревателя в работу его также придется герметизировать. Помимо этого можно изготовить отверстия для слива масла и для клапана аварийного сброса давления.


• Закрутите нагревательный ТЭН в отверстие на радиаторе. При выборе конкретной модели ТЭНа важно убедиться, что диаметр резьбы подходит по диаметру отверстия, а в комплекте имеются прокладки из маслостойкой резины.


Еще один важный момент – диаметр ТЭНа должен быть таким, чтобы он ни в коем разе не касался стенок радиатора. Для герметизации используются подкладки, специальные составы и пакля.

• Если вы оставили горловины для сброса масла и под установку датчиков, установите в них соответствующее оборудование. Проведите герметизацию всех отверстий, которые не будут задействованы в дальнейшем, оставьте только горловину для заливки масла.
• Залейте в обогреватель техническое масло примерно 85% от общего объема. Запас в 15% необходим для свободного пространства, которое займет жидкость после нагревания и температурного расширения. Ни в коем разе не заливайте масла впритык. Закройте горловину для заливки масла.


• Заземлите обогреватель на контур заземления.

Следует отметить, что для увеличения срока службы такого устройства следует подбирать тэн в соответствии с материалом корпуса. Иначе, из-за большой разности напряжения выхода частиц этих металлов будет происходить разрушение элементов. Также заметьте, что обогреватель будет иметь приличный вес, поэтому желательно обеспечить ему надежную фиксацию в пространстве или изготовить конструкцию для удобства перемещения.

Идея N4: Обогреватель со спиралью

Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.

Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:

• Обрежьте асбоцементную трубу нужной длины (в данном примере она будет использоваться для изготовления несущего каркаса).


• Просверлите в трубе несколько отверстий с разных сторон, чтобы в них можно было просунуть нихромовую спираль.
• Заведите в отверстия спираль, в данном примере они выполнены в форме решетки, но это не принципиально, важно чтобы нагревательные элементы имели разный угол наклона.


Если вы собираете несколько кусков спирали, соедините их между собой на внешней стороне трубы.

• С одной стороны трубы поместите вентилятор для нагнетания воздушного потока. Направление лопастей должно обеспечивать движение воздуха к спиралям, протянутым в трубе. Расстояние от вентилятора до нагревательного элемента должно обеспечивать безопасную работу, чтобы лопасти не расплавились. Для дополнительного охлаждения вентилятор и асбестовую трубу можно разделить в корпусе.


• Заизолируйте места электрических соединений как от вентилятора к питающему шнуру, так и от нихромовой спирали. Для изоляции спиральных соединений можно использовать миканитовую ленту, которую наматывают прямо на асбестовую поверхность.
• Готовый обогреватель поместите в наиболее подходящий корпус. В данном примере для защиты от случайного прикосновения к спирали, перед трубой, устанавливается дополнительная решетка.

Следует отметить, что мощность вентилятора не должна быть слишком большой, чтобы спирали успевали разогреться. На практике вы должны добиться эффекта дуйчика, а производительность обогрева можно регулировать длиной спирали. Также асбестовую трубу внутри желательно покрыть термоустойчивым лаком, чтобы частицы асбеста не попадали в воздух. Корпус обогревателя не лишним будет заземлить на контур заземления.

В холодное время года потребность в тепле особо возрастает. Но далеко не каждый хозяин имеет возможность приобрести обогреватель заводского образца. В том, чтобы собрать обогреватель своими руками, нет ничего сложного.

Предлагаем вашему вниманию четыре варианта создания обогревательного прибора из подручных средств, который будет прекрасно справляться с возложенной на него задачей. Мы подробно описали процесс изготовления самоделок. Описали принцип действия и особенности эксплуатации.

К пошаговым руководствам мы приложили схемы, фото-подборки и видео-инструкции.

Приборы для локального обогрева

Самые простые модели самодельных обогревателей предназначены для локального обогрева. Их максимальная температура нагрева составляет порядка 40°С.

В большинстве своем обогревающие самоделки относятся к излучающим устройствам, действующим по принципу ИК обогревателей и электрических радиаторов. Подключают их к однофазной сети с традиционными для бытовых объектов 220 В. Желающим заняться самостоятельным изготовлением приборов нужны знания в области электротехники и электромонтажа.

Галерея изображенийВ роли нагревательного элемента будет выступать отрез алюминиевой фольги, используемой хозяйками для запекания, толщина которой составляет 0,1 мм

Первым делом прочищают стеклянные заготовки, удаляя с помощью салфетки пыль и остатки грязи, обезжиривают и тщательно просушивают. Очищенные заготовки охлаждают. Это необходимо для того, чтобы при последующем обжиге нагар лучше оседал на поверхности.

Подпаливают установленную в подсвечник свечу. А затем поочередно захватывают плоскогубцами за уголок каждую стеклянную заготовку и аккуратно двигают над свечой, чтобы стекло покрылось сажей. Необходимо добиться равномерного оседания нагара на всей поверхности стекла; обожженная часть и будет выступать токопроводящим элементом.

Манипуляции со свечой придется периодически прерывать с тем, чтобы дать разогретому стеклу немного остынуть.

Главное достоинство такого прибора в том, что значительная часть тепловой энергии выделяется нагретым до определенной температуры материалом в виде инфракрасного излучения

После остывания заготовок у каждой из них прочищают края. Для этого с помощью гигиенических палочек вдоль контура по периметру снимают по 5 миллиметров от края.

На обожженную часть, которая будет выступать в роли токопроводящего элемента, равномерно наносят клей, сверху которого прикладывают заранее подготовленный отрез фольги. Полоски будут выполнять функцию клемм, необходимых для подключения проводов.

Такие же действия выполняют со второй половинкой. Обе детали соединяют. Чтобы обеспечить герметичность устройства, места соединений обрабатывают герметиком, покрывая торец по всему периметру.

Чтобы сделать нагревательные элементы, из фольги вырезают две полосы, ширина которых соответствует размеру закопченной области на стеклянных заготовках

Для того чтобы рассчитать мощность прибора, необходимо с помощью тестера измерить сопротивление углеродистого покрытия. Щупы мультиметра прикладывают к свисающим «хвостикам» алюминиевой фольги. Полученные данные используют при расчете с помощью формулы:

N=I² х R,

где «N» – мощность, «I» – сила тока, а «R» – сопротивление.

Мощность не должна превышать допустимые значения в 1,2 Вт. Если сопротивление превышает значение в 120 ОМ, чтобы уменьшить его, необходимо слой нагара сделать чуть толще. Здесь действует такое правило: чем больше копоти, тем меньше электрическое сопротивление.

Если параметры в пределах нормы – приступают к финальной стадии сборки. Для этого зачищенные края заготовок смазывают клеем, а свободные концы отрезов фольги загибают и приклеивают к одной из сторон.

Из деревянного бруска делают подставку и монтируют на нее подключенные к электрическому шнуру контактные площадки

На деревянную площадку устанавливают собранную из стекла и фольги конструкцию и устройство подключают к 12-вольтному источнику.

Вариант #2. Греющая панель из остатков ИК пола

Если после устройства греющего инфракрасного пола остались обрезки пленки, их стоит смело пустить в дело изготовления настенного обогревателя, к примеру, для дачи или гаража.

Их обрезков инфракрасной пленки, оставшихся после устройства теплого пола в доме, можно соорудить настенную панель, а при желании декорировать ее ламинированной крупногабаритной фотографией

Инфракрасная пленка потребляет меньше энергии, чем прочие обогревающие электроустройства. Для небольшого помещения примерно 2×2 м достаточно 1 м пленочной карбоновой системы.

Галерея изображенийКорпус изделия можно сделать из секционной батареи системы отопления, автомобильного радиатора либо же сварить из стальных труб

Для обеспечения плавной настройки мощности прибор оснащают реостатом или дискретными переключателями. Чтобы автоматизировать процесс, дополнительно устанавливают термостат и датчик опрокидывания.

Чтобы сделать масляный обогреватель нужно заранее подготовить:

• ТЭН мощностью в 1кВт (для помещения площадью в 10 квадратов);
• прочный и герметичный корпус, конструкция которого полностью исключает утечку жидкости;
• чистое и термостойкое техническое масло берется из расчета в 85% от общего объема корпуса;
• устройства управления и автоматики – подбираются в соответствии с общей мощностной нагрузкой прибора.

Важный момент, приобретая патронный тент, не забудьте проверить, чтобы в комплекте к нему шли силиконовые прокладки или их аналоги, выполненные из маслотермобензостойкой резины.

Чтобы не связываться со сваркой, в качестве корпуса можно использовать демонтированный регистр отопления, демонтированный из-за модернизации системы общественного здания.

Внушительная по габаритам конструкция будет нуждаться в сооружении платформы. Ее можно сделать из швеллеров или стальных уголков. При составлении схемы рамы отталкиваются от вместительности емкости и высоты изделия.

Схема подключения устройства и последовательность сборки ее конструктивных элементов наглядно представлена на рисунке

Сложность может возникнуть на этапе сварки элементов. Ведь для выполнения работ необходимо владеть соответствующими навыками. Первым делом разрезают профильную трубу на отрезки заданной длины. Из них собирают прямоугольные рамы.

В углу конструкции вырезают отверстие под размещение ТЭНа. В самой высокой точке радиатора вырезают отверстие для возможности заливки масла и оснащают штуцером с наружной резьбой, сверху которого устанавливают крышку.

Перед введением нагревательного прибора в эксплуатацию его необходимо протестировать на герметичность, создав большое давление в середине прибора

При сборке конструкции следует обратить внимание на ряд моментов:

1. ТЭН лучше размещать в боковой или нижней части конструкции, фиксируя с помощью болтовых соединений. Такое решение обеспечит лучшую циркуляцию масла. Он ни при каких условиях не должен соприкасаться с корпусом.
2. Чтобы активизировать процесс естественной конвекции жидкости, дополните конструкцию помпой и электроприводом. Для фиксации насоса к емкости нужно приварить небольшие металлические пластины.
3. Не забудьте предусмотреть оснащенные клапанами отверстия для возможности экстренного сброса давления путем слива масла. Помпы располагают в нижней части радиатора по углам.
4. Чтобы обеспечить долговечность конструкции, предупредив развитие электрокоррозии, учитывайте сочетаемость металла корпуса и ТЭНа. Из-за разности потенциалов металлов не стоит комбинировать обычную сталь или алюминий с медью.
5. В обязательном порядке заземлите нагревательный прибор.

Конструкцию наполняют маслом не полностью, а лишь на 85%. Это необходимо для того, чтобы отведенные на воздух 15% были буферной зоной при расширении масла вследствие повышения температуры.

Галерея изображенийУчитывайте, что графитовый порошок, выполняющий роль токопроводящей смеси – чрезвычайно пачкающееся вещество, да и к тому же он очень опасен для здоровья</source></picture>

Чтобы сделать эффективно работающий ИК обогреватель своими руками, необходимо также подготовить:

• две медные клеммы;
• эпоксидный клей;
• деревянные заготовки для рамки.

Как и в предыдущих вариантах, потребуется электрический шнур, оборудованный вилкой.

Графитовый порошок можно «добыть» из отслуживших свой срок батареек. Для получения необходимой мощности обогревателя опытные мастера рекомендуют вводить до двух объемов углеродного наполнителя. В готовом виде получается густая и вязкая смесь, которую довольно трудно наносить тонкой пленкой. Чтобы упростить задачу используют узкий шпатель.

Разведенный с клеем графитовый состав выкладывают на пластиковые заготовки, делая извивающуюся дорожку, не забывая при этом отступать отведенное расстояние

Последовательность выполнения действий:

1. Графит перемешивают с эпоксидным клеем в пропорции 1:1,5 или 1:2.
2. На рабочую поверхность выкладывают пластиковую заготовку гладкой стороной книзу.
3. Готовую смесь выкладывают тонким слоем на пластик, формируя зигзагообразный узор.
4. Сверху на выложенный узор второй лист пластика.
5. По такой же технологии подготавливают вторую пластину. Обе заготовки плотно сжимают и дожидаются, пока клеевой состав затвердеет.
6. На заготовки с противоположных сторон от графитового проводника фиксируют клеммы, придерживаясь представленной выше схемы.
7. К клеммам подключают зачищенные концы электрического кабеля.
8. Подключают прибор к сети и проверяют работоспособность системы.

Измерение сопротивления проводника и расчет мощности собранного прибора выполняют, придерживаясь описанной выше технологии.

На параметр сопротивления влияет количество графита в массе. Чтобы повысить сопротивление проводника нужно увеличить дозу графита в составе.

Для повышения жесткости конструкции устройство можно обрамить деревянной рамкой. Чтобы усовершенствовать конструкцию, дополните ее простеньким терморегулятором.

Выводы и полезное видео по теме

Видео #1. Обзор варианта изготовления спирального нагревателя:

Видео #2. Самодельный инфракрасный обогреватель мощностью в 1кВт:

Мы рассмотрели лишь несколько вариантов изготовления обогревателей из подручных средств. На самом деле их существует великое множество. При желании вы можете самостоятельно разработать и изготовить такой прибор. И наградой вам станет желанное тепло в ненастную погоду.

Хотите предложить собственный вариант изготовления обогревателя? Появились вопросы или есть полезная информация для нас и посетителей сайта? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.

Экономный керамический обогреватель своими руками из греющего кабеля

Впереди сезон отопления для частных домов. В продаже все большую популярность набирают керамические настенные обогреватели. Особенно для отопления каркасных домов-термосов.

В наше время все более оптимальным становится отопление от электричества с минимальными вложениями в оборудование (котлы, трубы, радиаторы), т.к. срок окупаемости всего этого из-за стоимости пеллет, угля, газа все больше и больше увеличивается.

Плюс таких экономных обогревателей

Вижу в том, что они смотрятся не только как электрический отопительный прибор, но и как декоративный элемент под окном. Цвет можно выбрать, наиболее подходящий под интерьер.

В каркасном доме у своих знакомых керамические обогреватели вообще вмонтированы в стены под окнами. Не знаю как решен вопрос пожаробезопасности. Но такое решение видел.

Цены на керамические обогреватели

Из-за встроенного электронного терморегулятора не такие комфортные как видно выше цена от 5690 и до 12710 рублей . На приобретение обогревателей на несколько комнат нужна существенная сумма.

Но есть решение из серии DIY (сделай сам). Можно легко изготовить подобные керамические обогреватели, затратив на каждый порядка 500 руб. Смотрим видео:

Керамический обогреватель своими руками видео

Для изготовления обогревателя вам потребуется :

Греющий кабель 66 ом заказать можно тут 100 метров хватит на 10 обогревателей за 1562 руб — Проверь цену

Терморегулятор 220 вольт за 234 руб  — Проверь цену

Встраиваемый термолегулятор на 16 А за 572 руб — Проверь цену

Умный термостат с пультом за 1012 рублей Проверь цену

Вай фай розетка для управления обогревом из любой точки мира  дома за 1002 рубля — Проверь цену

Керамогранитную плитку можно купить в любом строительном магазине !!!

Как сделать керамический обогреватель своими руками

Идея сборки такого обогревателя взята на канале Михалыч в youtube. Но там качество съемки оставляет желать лучшего.

Берем лист керамогранита нужной площади с необходимой расцветкой и металлические Z-образные уголки. Два для крепления на дюбеля к стене и один – как подпорка для вертикального положения обогревателя. Приклеиваем (фиксируем) их на жидкие гвозди.

Схема укладки греющего кабеля на керамогранитную плитку

Отмеряем два мотка кабеля по 5 м. Это даст нам примерную мощность обогревателя 350 Вт. Фиксируем заранее приобретенный греющий кабель необходимого сопротивления (66 Ом) на малярный скотч. Кабель выгодно приобрести на алиэкспресс (ссылка в описании к видео). Кабель фиксируем тоже жидкими гвоздями. Как высохнет – малярный скотч убираем. Соединяем концы кабеля и подключаем к внешнему электрокабелю. Делаем параллельное подключение этих двух отрезков по 5 м к 220В. Проверяем на нагрев.

Схема подключения. Только в нашем случае будет два таких параллельно соединенных кабеля

Заливается пескоцементной смесью (или кафельным клеем). Можно еще покрыть грунтовкой, что бы раствор не так крошился.

Можно поставить терморегулятор. Но это увеличит стоимость обогревателя в разы. А можно сделать тка, как сделал изобретатель этой простой конструкции – подключить обогреватели через простую схему уменьшения мощности:

Самодельный обогреватель из керамической плитки тест

Уважаемые товарищи! Я живу в частном доме площадью 66 кв.м. Второй год отапливаю дом подобными панелями фирмы Никатэн (заводского производства). У меня их две : 1-60×60 мощностью 300 Вт , 2- 120×60 мощностью 700 Вт итого 1 кВт. Панели работают постоянно начиная с октября месяца. Дополнительно стоит кондиционер инверторный, который создает циркуляцию теплого воздуха и выполняет функцию климат контроля. Суммарно электрическое отопление берет примерно 2 кВт. Так вот: температура в доме постоянно 22 градуса. Есть электрокотел Протерм 6 кВт, который буду снимать и выбрасывать, так как мотает он безбожно, а тепла нет. Я уже перепробовала все возможные комбинации: кондиционер и масляный обогреватель, электрокотел, но поверьте на слово — данное сочетание оказалось самым эффективным и недорогим на практике! Заводские панели стоят достаточно дорого, но они реально греют. Я совсем не разбираюсь в физике, но практика показала , что это работает ! И если можно за небольшие деньги сделать самому аналог и это будет безопасно ( я про пожарную безопасность) , то надо брать и делать

Греющий кабель 66 ом заказать можно тут 100 метров хватит на 10 обогревателей за 1562 руб — Проверь цену

Терморегулятор 220 вольт за 234 руб  — Проверь цену

Встраиваемый термолегулятор на 16 А за 572 руб — Проверь цену

Умный термостат с пультом за 1012 рублей Проверь цену

Вай фай розетка для управления обогревом из любой точки мира  дома за 1002 рубля — Проверь цену

Керамогранитную плитку можно купить в любом строительном магазине !!! Если кто-то делал подобные обогреватели и устанавливал в своем доме, напишите свои отзывы. Хватает ли 300-600 Вт мощности на комнаты 9-12 м2 в каркасном доме?

Жду ваших комментариев  у кого есть опыт в таком обогреве дома !!!

Поиск альтернативных источников отопления в последнее время часто становится задачей многих владельцев частных домов. Особенно важен этот вопрос для хозяев квартир в старых «хрущёвках», так как там приходится при ремонте менять чугунные батареи на новые. И также возникает вопрос, что делать со старыми радиаторами. Решение есть — сделать обогреватель из чугунной батареи своими руками.

1 Использование трубчатого электронагревателя</span></h2>

Многие отдают предпочтение самостоятельному изготовлению обогревателя из батареи, поскольку устройство экономично в использовании, если сравнивать с отоплением электричеством или твёрдым топливом.

Домашние мастера уже давно используют устройство из чугунной батареи и ТЭНа, которое имеет множество преимуществ. Главным достоинством можно считать экономный обогрев небольших помещений: курятника, гаража и т. п. , но при условии правильного подключения. Стоит отметить, что в таком варианте не нужно использовать дополнительные источники энергии.

Такое устройство можно использовать не только в качестве основного устройства для обогрева небольших помещений, но и для квартирного отопления, уже как дополнительный источник.

Трубчатый электронагреватель состоит из трубок, внутри которых находится спираль. Внутренняя часть трубки не соприкасается со спиралью, так как установлена специальная изоляция. Если установить такой элемент в чугунную батарею, можно получить массу выгод, а именно:

• конструкция отвечает всем нормам и является полностью безопасной для людей;
• высокий коэффициент полезного действия;
• ТЭНы не занимают много места, поскольку их основная часть находится непосредственно в отопительной системе;
• экономичны в использовании, так как зачастую в них установлен терморегулятор;
• употребляют энергии в несколько раз меньше по сравнению с обычными отопительными котлами или системами «Тёплый пол»;
• для установки такого элемента обогрева не нужно получать какие-либо разрешения от контролирующих органов, достаточно вмонтировать его в систему сети.

‘ >Обогреватель в гараж из чугунной батареи на отработке!

Для установки ТЭНа не нужно иметь особые знания в части электромонтажных работ. Зачастую в комплекте есть дополнительные элементы, крепежи и все необходимые детали для безопасного монтажа. Если говорить просто, то ТЭН только вкручивается в гнездо батареи из чугуна, а затем включается в розетку.

Важно! Трубчатый электронагреватель устанавливается исключительно в горизонтальном положении, а включать его можно только тогда, когда система наполнена теплоносителем (водой или любой подготовленной жидкостью).

ТЭНы имеют хороший уровень безопасности, поскольку в них вмонтирована система защиты от перегрева. Датчики контроля за температурным режимом размещаются как внутри, так и снаружи.

Самые новые модели трубчатых электронагревателей имеют два режима работы. Это позволяет их применять в разных целях, то есть и как основной источник теплоснабжения, и как дополнительный. В первом варианте ТЭН включается на полную мощность, а от перегрева его будет защищать система безопасности.

В качестве дополнительного или аварийного источника тепла его выгодно применять на дачах, где постоянно люди не проживают. Но следует учитывать тот факт, что за таким видом отопления потребуется следить зимой, чтобы не замерзали батареи.

Для эффективного нагрева помещения котёл из батареи своими руками нужно сделать с ТЭНом подходящей мощности. Чтобы правильно подобрать трубчатый электронагреватель, необходимо рассчитать количество теплоносителя в батарее, а тогда уже покупать устройство соответствующей мощности.

РекомендуемНастенный инфракрасный обогреватель для дома

2 Масляный обогреватель из батареи</span></h2>

Зачастую масляные обогреватели, сделанные из батареи, применяются в качестве дополнительного источника тепла, если подключение к центральной сети не даёт необходимого результата, то есть не нагревает помещение до нужной температуры.

В некоторых случаях их используют как основной источник нагрева для небольших технических помещений, если в них нет другого отопительного оборудования.

В зависимости от того, какая мощность масляного радиатора нужна, в процессе изготовления применяются от 1 до 4 ТЭНов. Но для бытовых целей такому устройству, как правило, не нужно более двух ТЭНов.

Для изготовления нужно приготовить:

• одну батарею из чугуна (можно использовать устройства марки МС-140);
• один или несколько трубчатых электронагревателей;
• техническое масло.

‘ >Автономное отопление своими руками. Просто, дёшево и без труб.

Насчёт масла существует несколько нюансов. Если верить практическому опыту домашних мастеров, то лучше использовать электротехническое масло. Его, как правило, заливают в трансформаторы. Оно «не боится» высоких температур, поэтому безопасность его применения находится на высоком уровне. Единственным минусом трансформаторного масла является цена. Она довольно высока.

Важно! Трубчатые электронагреватели продаются в готовом виде и специально произведены под работу с батареями МС-140. Нет необходимости самостоятельно делать расчёты мощности и искать аналоги ТЭНов. Лучше сразу купить приспособленное под такие цели устройство.

Изготовление масляного радиатора своими руками делается в следующей последовательности:

• трубчатый электронагреватель монтируется в нижнюю часть батареи с торцовой части коллектора;
• с задней стороны радиатора делается заземление конструкции;
• шаровый кран для слива используемого масла необходимо устанавливать снизу батареи, так как наполненный жидкостью и тяжёлый радиатор зачастую бывает очень трудно наклонить;
• верхний коллектор над ТЭНом закрывается обычной пробкой, а с противоположной устанавливается кран Маевского.

При заливке масла необходимо заполнить 80−85% места. Это связано со способностью этой жидкости расширяться при нагреве. Поэтому при достаточно высокой температуре с 80% наполненность увеличится до 90−97%.

Несмотря на простоту конструкции, самодельный масляный обогреватель из чугунной батареи и ТЭНа является очень эффективным средством для теплоснабжения небольших и среднего размера помещений.

РекомендуемКакой обогреватель лучше — инфракрасный или конвектор

3 Теплообменник из радиатора</span></h2>

Домашние умельцы в целях экономии средств на отоплении зачастую делают теплообменники своими руками для печей и котлов. Основной функцией таких устройств является передача тепла, получаемого от сжигания дров, опилок или другого вида твёрдого топлива, водяному контуру.

Для того чтобы установка теплового обмена была эффективной в работе, нужно следовать при самостоятельном изготовлении нескольким правилам:

1. 1. Материал для изготовления ёмкости должен иметь хорошую теплоотдачу.
2. 2. Нужно учитывать факт, что чем больше площадь нагрева, тем больше тепла она будет отдавать.
3. 3. Перепады температур — очень частое явление в работе теплообменника, поэтому материал должен быть готов и к этому.

‘ >Автономное отопление своими руками. Экономный котел из батареи для теплого пола

При создании теплообменника для печи или котла, зачастую используют чугунные батареи. Во-первых, старые батареи часто имеются в хозяйстве, так как они были очень распространены в советские времена, то есть стоить такая конструкция будет немного. Во-вторых, такая батарея имеет все необходимые параметры для создания качественного теплообменника.

Стоит её выбрать для этих целей и по следующим причинам:

1. 1. Из чугунной батареи можно сделать устройство с необходимой площадью нагрева. Для этого просто нужно отрезать нужное количество рёбер. Но для этого сначала они промываются, а потом отрезается нужная длина.
2. 2. Чугун — материал, который имеет хорошую теплоотдачу. Кроме этого, он устойчив к высоким температурам в печи, а также большим перепадам температур.
3. 3. В старой батарее типа МС-140 довольно широкие внутренние каналы, которые позволяют свободно пропускать жидкость. Это важно, поскольку для качественного нагрева помещений отопительным контуром нужна большая скорость перемещения теплоносителя (масла, воды и подобных). Для сознания высокой скорости нужно использовать разницу в температуре теплоносителя на входе и выходе.

Если использовать радиаторы в качестве теплообменников, то предварительно все прокладки заменяются на асбестовые нити, которые пропитываются графитовой смазкой.

Если печка внушительных размеров, то можно установить два ряда радиаторов, переделанных под теплообменник, или выставлять несколько секций.

Монтаж и сборка в этой ситуации осуществляется так же, как и при подключении обычного радиатора к централизованному отоплению. Для работы применяются различные уголки, сгоны, кронштейны и т. п. После установки конструкции в обязательном порядке её нужно проверить на герметичность. Для этого в неё заливают воду под давлением.

Если конструкция не проверена на качество исполнения, в том числе герметичность, то устанавливать её на печку категорически нельзя, так как это может привести к взрыву или другим тяжёлым последствиям.

Идеальным вариантом установки теплообменника в печь будет монтаж непосредственно в дымоход. Там нет открытого пламени и это обеспечит сохранность и долгую работу батареи.

Если такую батарею установить на открытом огне, то очень высокая температура с внешней стороны и холодный теплоноситель с внутренней могут привести к поломке радиатора. Он может просто потрескаться от этого и начать пропускать жидкость.

Никаких сложностей в переделке чугунной батареи в теплообменник для печки или масляный радиатор нет. При качественном выполнении работы, наличии необходимых инструментов и старой «гармошки» можно сделать хорошее устройство для обогрева как небольших технических, так и среднего размера комнат.

Стоит отметить, что кроме чугуна можно использовать в качестве основы и обычные радиаторы от автомобилей. Они также хорошо подойдут для теплообменника. Кроме этого, у меди (а из неё обычно делают автомобильные радиаторы) выше теплоотдача, поэтому КПД таких устройств тоже увеличится. Своими руками обогреватель из радиатора автомобиля сделать весьма несложно. Сам процесс работы выглядит так же, как и при использовании классической батареи.

‘ >масляная батарея в гаражеРекомендуемИзготовление обогревателя для дома своими руками

4 Пошаговая инструкция</span></h2>

Для того чтобы изготовить обогреватель из батареи на основе ТЭНа, сначала необходимо тщательно промыть радиатор изнутри от ржавчин и других, образовавшихся за длительное время, загрязнений. А также нужно покрасить его снаружи и проверить на герметичность.

Дальше все действия выполняются в следующей последовательности:

1. 1. Перед заливкой жидкости в батарею нужно прикрепить её к стене. Если сделать всё наоборот, то процесс установки усложнится, поскольку вес будет больше.
2. 2. В место бокового нижнего входа вкручивается ТЭН и «усаживается» на паронитовую прокладку.
3. 3. В верхнем отверстии с противоположной стороны вкручивается воздухоотводчик.
4. 4. Все остальные отверстия закрываются обычными заглушками.
5. 5. К ТЭНу подключается провод и система запускается.

Предварительно необходимо обязательно не забыть залить жидкость в батарею, после чего осуществлять запуск.

5 Некоторые советы</span></h2>

После изготовления, монтажа и подключения батареи нужно соблюдать некоторые правила безопасной эксплуатации.

Следует помнить, что использовать устройство нельзя без присмотра человека. Если это невозможно, то необходимо дополнительно оборудовать систему аварийного отключения, установив датчик и термореле.

Вода внутри не должна достигать температуры более 80 градусов. Это приведёт к повышению давления. А также к электросети нельзя подключаться «на скрутках». Все провода должны быть изолированы. В комнатах с повышенной влажностью устройство не рекомендуется применять.

Таким способом сделать обогреватель своими руками из подручных материалов несложно, а использование чугунного радиатора значительно удешевит производство.

‘ >Электробатарея своими руками из чугунной батареиФото Используемые источники:

• https://znatoktepla.ru/obogrevateli/obogrevatel-svoimi-rukami.html
• https://www.asutpp.ru/obogrevatel-svoimi-rukami.html
• https://sovet-ingenera.com/otoplenie/radiator-obogrev/obogrevatel-svoimi-rukami.html
• https://life-sovet.ru/keramicheskij-jekonomnyj-obogrevatel-svoimi-rukami/
• https://oventilyacii.ru/otoplenie/kak-sdelat-obogrevatel-iz-chugunnoj-batarei-svoimi-rukami.html
