Как сделать электрический теплый пол под линолеум своими руками

Благодаря дешевизне и простоте укладки линолеумное покрытие является одним из самых распространенных. Оно прекрасно сочетается с системами напольного отопления в виде инфракрасных пленок. Только планируя укладывать подобный теплый пол с линолеумом, не стоит брать первый попавшийся вариант рулонного финиша. Далеко не каждый его вид подходит для монтажа на ИК термопленку.

Содержание

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

• моментальная теплоотдача после включения;
• монтаж по сухой технологи без заливки бетонной стяжки;
• срок службы в 50 лет;
• бесшумная работа;
• простота монтажных работ;
• безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

• высокая цена ИК пленки;
• большие счета за электрическую энергию;
• зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.

Монтаж инфракрасного пола под линолеум

Ничего особо сложного в укладке рассматриваемой системы обогрева нет. С ее монтажом сможет справиться любой, кто умеет пользоваться пассатижами, ножницами, рулеткой и отверткой. Для установки на стене терморегулятора и прокладки для него кабеля также придется воспользоваться перфоратором. Но этим список необходимых инструментов и ограничивается.

Какой линолеум подойдет

Инфракрасный теплый пол под линолеум монтируется в четыре этапа:

1. Проработка схемы раскладки пленки в комнате.
2. Подготовка основания.
3. Укладка нагревательных элементов.
4. Подключение электропроводки и проверка работоспособности системы.

Если все сделано правильно, то затем сверху останется лишь выполнить укладку линолеума. И все, по теплому и красивому полу можно ходить. При этом если сплит-система кондиционирования для квартиры монтируется или скважина на участке бурится обычно с привлечением специалистов со стороны, то уложить ИК термопленку вполне получится своими руками. В составе этого электрического пола что-либо сверхсложное просто отсутствует. В устройстве и регулировке пластиковых окон с нуля и то разобраться проблематичней.

Виды линолеума

Составление схемы монтажа

Пленочный теплый пол под линолеум укладывается не по всей площади комнаты, а только на открытых ее участках. Класть нагревательную пленку под мебель и бытовую технику нельзя. Она там может повредиться и порваться. Плюс на таких участках будет происходить локальный перегрев покрытия и элементов самой инфракрасной системы. Чтобы не наделать ошибок, надо заранее составить план помещения с указанием на нем всех подобных мест.

ИК термопленка теплого пола кладется:

• исключительно посередине комнаты, где будут ходить люди;
• с отступом от стен 5–10 см;
• на удалении 30–50 см от радиаторов, каминов и плит с духовкой;
• полосами не внахлест и с разрезом только поперек в обозначенных на пленке местах.

Все эти нюансы монтажа надо предусмотреть при составлении плана. Также на нем следует сразу определить место установки термостата (терморегулятора) и датчика температуры для инфракрасного теплого пола. Без этих двух элементов рассматриваемую систему напольного отопления класть не рекомендуется.

Разновидности ИК пола

Подготовка основания

Черновое основание для теплого пола под линолеум должно быть ровным и без мусора. Любой камешек или вмятина с острыми краями могут привести к повреждению пленки.

Если есть неровности более 2 мм по высоте, то их необходимо устранить. Придется такие дефекты либо удалять шлифовкой, либо заравнивать раствором. А если основание имеет большое количество изъянов и не отличается ровностью, то потребуется его подравнивать тонкой стяжкой из бетона толщиной 2–3 см.

Выравнивание пола под линолеум и термопленку также можно выполнить настилом. Для этого подойдут листы фанеры, ДВП или ГВЛ. Их укладывать даже проще, чем заливать бетонный раствор. Только вначале надо взвесить все плюсы и минусы сухой стяжки пола таким способом. Не для всякого помещения подобная технология подходит.

Подготовка основания

Монтаж и укладка пленочных элементов

1. Пленка нарезается в соответствии с планом.
2. Раскроенные куски раскладываются на полу.
3. Выполняется подключение проводов.
4. Устанавливается температурный датчик с кабелем до термостата.
5. Осуществляется проверка правильности соединения всех элементов.

Устройство теплого пола

Для подключения электропроводки к термопленке используются специальные клеммы, идущие в комплекте инфракрасного теплого пола. Чтобы исключить замыкания и искрение, они подлежат обязательному заклеиванию битумной изоляцией.

На черновом основании пленка фиксируется при помощи термостойкого скотча. Можно для крепления также воспользоваться гвоздиками или скобами степлера. Однако протыкать ими термопленку разрешается исключительно по ее бокам, где есть прозрачные полосы. Если по неосторожности повредить нагревательный элемент из карбона, то такой отрез придется удалять. Применять испорченные подобным образом куски пленочного пола недопустимо.

Датчик температуры прикрепляется снизу пленки. Под него надо будет сделать вырез в теплоотражающей подложке. А если он большой в размере, то лучше изначально еще в стяжке проделать для этого сенсора и кабеля до терморегулятора канавку.

Пошаговая схема укладки теплого пола

Подключение к сети

Если монтируемый теплый пол рассчитан на потребление менее 2 кВт, то его разрешается подключать к электропитанию через обычную розетку. В противном случае придется прокладывать отдельную линию от распределительного щита.

Подключение отдельных частей ИК-пола в единую систему производится параллельно. А провода выводятся к стене, чтобы быть потом спрятанными в плинтус. После соединения всех кабелей термопленка включается на нагрев до 25–27 0С. На этом этапе надо проверить – греются ли клеммные контакты (они плохо были обжаты пассатижами) и все ли нагревательные карбоновые элементы вообще работают.

В завершении монтажа поверх термопленки настилается полиэтилен толщиной 100–150 мкм. А затем делается настил толщиной 3–5 мм из ДВП, ГВЛ либо фанерных листов. Класть сверху пленочного теплого пола линолеум сразу запрещено. Мягкое финишное покрытие должно иметь жесткий подстил, иначе нагревательные элементы будут подвергаться слишком сильным нагрузкам на разрыв.

Подключение матов к сети

Рекомендации и возможные ошибки

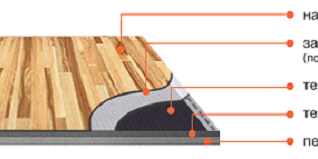

Пирог из ИК-пола и линолеума должен иметь пять слоев от чернового основания:

1. Изолон (теплоотражающая подложка).
2. Инфракрасная термопленка.
3. Полиэтиленовая пленка (гидроизоляция).
4. Настил из древесных либо гипсоволокнистых плит толщиной 3–5 мм.
5. Финишное линолеумное покрытие.

Без отражающей тепло подложки высокая энергоэффективность ИК системы напольного отопления окажется под серьезным вопросом. А без полиэтилена и защитного настила она рано или поздно выйдет из строя. Фанерный слой забирает на себя часть теплового излучения, но без него нельзя.

Схемы подключения

Линолеум поверх инфракрасного теплого пола следует класть в виде натурального мармолеума либо винилового ПВХ. При этом в его маркировке должен быть специальный значок. И он должен идти без утепляющего подслоя снизу. Выбор кондиционера потребует и то больших раздумий. С финишем здесь все проще. Главное не взять коллоксилиновый или резиновый вариант, которые при нагреве начнут выделять вредные вещества.

Заключение

Для монтажа своими руками инфракрасного теплого пола под линолеум достаточно внимательно прочитать инструкцию производителя этой системы отопления. Сложного там ничего нет. Это обычное электрооборудование, подключаемое по нормам ПУЭ. Если комната большая и термопленка будет потреблять более 2–2,5 кВт, то для нее придется прокладывать отдельную линию электропроводки. А для локального обогрева небольшой площади хватит и существующей электросети.

Смотрите также видео, как укладывать теплый под под линолеум:

Читайте про другие наши материалы:

Обогрев отдельных участков пола или даже всей его площади становится популярным решением в современных квартирах и частных домах. Бюджетным вариантом реализации такой системы считается электрический теплый пол под линолеум.

Монтаж можно выполнить самостоятельно, однако сначала нужно определиться с типом теплого пола, а также правильно выбрать подходящее напольное покрытие.

Электрический теплый пол: плюсы и минусы

Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.

Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.

Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.

Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.

На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала

Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.

Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.

Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:

• изменение цвета напольного покрытия;
• деформацию его поверхности и вспучивание;
• выделение в воздух испарений фенола – опасного для здоровья вещества.

И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.

Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.

Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет

На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.

Маркировка линолеума для использования под теплый пол

Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.

“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.

Кабель или инфракрасная пленка?

Системы теплого пола, которые работают от электричества, четко разделяют на электрические и инфракрасные. Электрические системы представляют собой греющий кабель, который укладывают на специальную сетку, а затем заливают стяжкой. Более удобным для монтажа может стать аналогичная система, в которой кабель уже уложен на специальные маты. Их укладывают полосами и соединяют между собой.

Инфракрасный или пленочный пол устроен принципиально иначе. Это сложная система, которая выглядит как тонкая, менее одного миллиметра, темная пленка. На самом деле это графитовый нагревательный элемент, заключенный между двумя полосами тонкого полиэстера. Для подключения к электросети служат специальные медно-серебряные проводники. Степенью нагрева можно управлять с помощью терморегулятора, обычно он поставляется в комплекте с системой. Несомненный “плюс” инфракрасного теплого пола – низкие затраты электроэнергии на обогрев.

Инфракрасный пленочный пол

Такой теплый пол обогревает помещение с помощью инфракрасных лучей и не нуждается в стяжке. Его кладут на подготовленное основание, сверху монтируют напольное покрытие. Для укладки под линолеум пленочные системы подходят лучше всего. Они не слишком сильно нагреваются, поэтому опасный перегрев покрытия в этом случае практически исключен. Пленка очень тонкая, ее почти без проблем можно уложить, даже если ремонт в помещении давно завершен.

Для этого напольное покрытие снимают, выравнивают основание, выполняют монтаж пленки, а затем снова укладывают напольное покрытие. Уровень пола поднимется всего на несколько миллиметров. Но следует помнить, что такие системы довольно дорогие, а также что они требуют очень высокого качества монтажных работ. Например, основание под инфракрасный теплый пол должно быть практически идеально ровным. Даже небольшой перепад по высоте может привести к повреждению пленки.

Означает ли это, что нельзя использовать с линолеумом кабельный электрический пол? Вовсе нет. Это решение также имеет полное право на существование. Но монтаж в этом случае будет сложнее, а толщина так называемого напольного пирога – больше.

Кабельный теплый пол укладывают на основание из теплоизоляционного материала и закрепляют на армирующей сетке, после чего заливают бетонной стяжкой

Из-за стяжки, теплоизоляции, пароизоляции и других составляющих уровень пола может значительно повыситься. Важный момент – правильный температурный режим. Уровня нагрева в пределах 22-25 градусов обычно достаточно, чтобы ощущения были комфортными, а напольному покрытию такая температура не повредит.

Монтаж инфракрасного теплого пола

Начинают укладку инфракрасной пленки с плана-разметки. Эта рекомендация особенно актуальна для просторных помещений, но и на малых площадях ее не стоит игнорировать. Пленочный пол укладывают только на открытых участках, под мебелью обогрев не нужен, он только создаст ненужную нагрузку на систему и может вызвать ее поломку.

Распределяют полосы пленки обычно вдоль длины помещения, чтобы минимизировать количество соединений отдельных частей. При этом необходимо выдержать расстояние в 50 мм от проложенной в полу электропроводки и 200 мм – от любых источников нагрева: духового шкафа, камина, радиатора и т.п.

Полосы инфракрасной пленки подключают к электропитанию параллельно, поэтому нужно раскладывать их вдоль длинной стены комнаты, чтобы уменьшить количество контактов

Следующий этап – подготовка основания. Его следует тщательно очистить от загрязнений, отремонтировать неровности и выровнять с помощью бетонной стяжки. Продолжать монтажные работы можно только после того, как стяжка высохнет. После этого на основание укладывают теплоизоляционный материал, чтобы повысить эффективность работы системы. Места стыков проклеивают специальным скотчем. Затем можно начинать укладывать инфракрасную пленку.

На основание для инфраскрасного теплого пола укладывают слой теплоизолирующего материала, чтобы предотвратить потери тепла. Утеплитель в местах соединения проклеивают отражающим скотчем

Пленку нужно правильно разложить. Почти наверняка для этого ее придется разрезать на отдельные части. Линии, по которым можно резать этот материал, четко обозначены на поверхности пунктиром. Разрезать пленку в каких-то других местах нельзя, чтобы не испортить. После того, как пленка уложена в соответствии с составленным ранее планом, ее нужно закрепить на основании.

Разрезать инфракрасную пленку для теплого пола можно только по специальным пунктирным линиям, чтобы не повредить графитовые вставки-нагреватели

Для этого используют скотч, скобы или даже обычные мебельные гвозди. Но крепеж можно использовать только на специальных прозрачных полосах по краям пленки, чтобы случайно не повредить нагревательный элемент. К разложенным полосам инфракрасной пленки подводят электропитание с помощью контактных зажимов.

Каждый такой зажим нужно ввести между слоями оболочки таким образом, чтобы его конец прикасался к медной полосе, расположенной внутри. После этого зажим фиксируется люверсом, который расклепывают с помощью специального устройства. Некоторые мастера делают это обычным молотком, но действовать следует с осторожностью, чтобы не повредить графитовые вставки.

Все места подключения пленочного теплого пола к электрическим проводам должны быть тщательно изолированы специальным скотчем. Перед включением системы нужно удостовериться в целостности изоляции

Затем к контактным зажимам с помощью пассатижей присоединяют медный провод с сечением на 1,5 мм в защитной оболочке. После этого линии разрезов следует защитить специальным гидроизоляционным покрытием. Подключение отдельных отрезков инфракрасного пола выполняют параллельно, а не последовательно. Провода выводят под плинтус и подводят к источнику электропитания.

Провода инфраскрасного теплого пола немного углубляют в слой теплоизоляционного материала, чтобы они не выступали, и поверхность оставалась ровной

В виде описания процесс монтажа ИК-пленки выглядит не слишком сложным, но на практике есть несколько нюансов, которые обязательно следует учитывать в ходе работ:

• между отдельными полосами пленки необходимо выдерживать определенное расстояние, перехлест материала недопустим, эта ошибка обязательно вызовет перегрев системы и ее скорую поломку, а также повреждение напольного покрытия.
• не рекомендуется устанавливать терморегулятор на температуру выше 30 градусов, в случае с укладкой инфракрасного пола под линолеум можно ограничиться и 25 градусами;
• перед установкой термодатчика электричество в доме следует отключить, выполнить работы по монтажу и подключению устройства, и лишь после этого подавать напряжение на прибор и всю систему;
• перед проверкой работы ИК-пленки нужно внимательно осмотреть все места подключения контактов, чтобы убедиться в наличии и целостности защитной изоляции.

При монтаже на больших площадях следует следить за общей мощностью системы. Если этот показатель превышает 3,5 кВт, для нее лучше выделить отдельную линию электропитания, чтобы избежать перегрузок. Поскольку пленка очень тонкая, места контактов будут немного выступать над поверхностью. Чтобы этот момент не отразился на состоянии напольного покрытия, слой теплоизоляции в таких местах приходится немного срезать, чтобы выровнять высоту пленки над основанием.

Термодатчик устанавливают под пленкой на участке, где нагревательные элементы отсутствуют, и закрепляют скотчем. После этого систему подключают к терморегулятору. Теперь можно приступать к тестированию системы. Теплый пол включают, проверяют места подключения проводов, устраняют выявленные огрехи и т.п.

Оценивают степень нагрева пола, тепло должно распределяться по площади равномерно. Теперь пленку нужно накрыть слоем пароизоляционной пленки, которую также закрепляют скотчем. После этого можно начинать укладку напольного покрытия.

Подробная видеоинструкция по укладке пленочного теплого пола представлена здесь:

Особенности укладки кабельной системы

Если предпочтение все же отдано не пленке, а греющему кабелю, придется выполнить следующие работы:

• Составить план раскладки греющего кабеля.
• Очистить основание от загрязнений, выровнять его.
• Уложить теплоизоляционный материал.
• Постелить и закрепить монтажную сетку.
• Уложить кабель в соответствии с планом.
• Установить термодатчик.
• Подключить систему к терморегулятору и электропитанию.
• Залить пол бетонной стяжкой, выровнять ее.
• Дождаться высыхания рабочей поверхности.
• Выполнить монтаж напольного покрытия.

В качестве утеплителя можно использовать плиты пенополистирола или специальный материал, разработанный именно для кабельного теплого пола. Он выглядит как резиновый коврик с выступами на поверхности. Эти выступы специально предназначены для фиксирования греющего кабеля. Тогда необходимость стелить монтажную сетку отпадает.

Кабельный теплый пол, который уже закреплен на армирующей сетке, укладывать значительно проще, чем обычный греющий кабель, но это более дорогой вариант

Термодатчик должен быть уложен на равном удалении от кабеля, не допускается его близкий контакт с нагревательным элементом или с бетонной стяжкой. Потому для защиты термодатчика в качестве своеобразного футляра используют кусок гофрированной трубы.

Интересное видео по укладке электрического теплого пола можно посмотреть здесь:

Как укладывать линолеум на теплый пол?

Укладка линолеума – задача не слишком сложная. Поскольку напольное покрытие поставляется в рулонах, его сначала необходимо выровнять. Для этого линолеум расстилают на поверхности без закрепления и оставляют на несколько дней, чтобы он выровнялся. В случае с теплым полом рекомендуется включить подогрев.

Напольное покрытие станет теплым, и процесс выравнивания пойдет быстрее. В качестве основания под линолеум рекомендуется использовать фанеру или ДВП. Закрепляя основание, следует убедиться, что крепеж не повредил ИК-пленку, расположенную снизу. При использовании кабельного пола опасность таких повреждений значительно меньше.

Чтобы закрепить линолеум, который уложен над теплым полом, лучше использовать специальную мастику, это сделает прогрев покрытия более равномерным

После этого линолеум необходимо уложить на основание и закрепить, используя специальный двусторонний скотч или клей. На теплый пол лучше укладывать ламинат с помощью клея. Тогда покрытие будет прилегать плотнее, что способствует равномерному нагреву. После этого остается установить плинтусы, под которым будут скрыты провода теплого пола, и снова протестировать работу системы, чтобы настроить подходящий температурный режим.

Работы по монтажу теплого пола и укладке линолеума не отличаются особой сложностью. Важно составить хороший план, учесть все требования технологии и выполнить работы как можно лучше. Выполнение этих простых правил позволит получить удобный и надежный теплый пол.

Линолеум – довольно широко используемый материал для половых покрытий, главное его достоинство – низкая цена. Но низкая цена автоматически свидетельствует, что качество материала не совсем отвечает современным требованиям. Одна из проблемных характеристик – во время эксплуатации могут выделяться вредные химические соединения. На этот критерий нужно обращать внимание во время выбора конкретного линолеумам под теплые полы.

Теплый пол под линолеум

Линолеум может быть:

• На ПВХ основании. Один из наиболее дешевых вариантов, имеет ограничения по максимальному нагреву. Большинство видов запрещается нагревать до температуры выше +28°С. Для теплых полов нужно применять очень осторожно и постоянно контролировать режим нагрева;
• Глифталевый. Поверхность покрыта особо прочным глифталевым лаком. По эксплуатационным характеристикам отвечает современным требованиям. Считается оптимальным вариантом для обустройства теплых полов. Недостаток – относительно высокая цена;

  Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе

• Резиновый. Самый дешевый, в жилых помещениях используется редко из-за неудовлетворительных показателей качества. Допускается к применению во время обустройства теплых полов;

  Резиновый линолеум

• Однослойный. Тонкий материал, очень дешевый и очень непрочный, используется в загрязненных местах, требует частой замены. Укладывается без стыков, места нахлеста завариваются специальным оборудованием;

  Гомогенный однослойный линолеум

• Утепленные линолеумы. Сложный, толстый и дорогой материал, имеющий низкие значения коэффициента теплопроводности. Для теплых полов использовать не рекомендуется, понижает эффективность работы отопительной системы.

  Линолеум утепленный

Нужно обращать внимание еще на одну характеристику линолеума – наличие или отсутствие подстилочного слоя из тканей. Если так слой есть, то показатели теплопроводности значительно понижаются, применять материал для обустройства пленочного теплого пола нежелательно.

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

Комплект пленочного теплого пола

Выбор комплекта теплого пола

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Укладка фанеры на пол

Укладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

Крепление контактного зажима к термопленке

Крепление контактного зажима к термопленке

Установленный на термопленку контактный зажим (вид снизу)

Пример правильной установки изоляции линии отреза медной шины

Окончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Надежно зажмите провода в контактном зажиме

Пример правильной установки нижнего листа изоляции для контактных зажимов

Установка верхнего листа изоляции

Вид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Установка датчика температуры пола

Датчик прикрепляется к термопленке битумной изоляцией

становленный и приклеенный датчик температуры пола. Вид снизу термопленки

Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.

Выбор места установки

Установка терморегулятора для пленочного теплого пола

Механический терморегулятор

Установка терморегулятора

Видео — Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Как протестировать функциональность нагрева пола

Тестируем систему

Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

Тёплый пол под линолеумом

1. Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
2. Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
3. Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
4. Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
5. Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

Наиболее распространенным конечным слоем признан линолеум, его основное и немаловажное преимущество, это цена и широкий выбор цветовых решений. Но демократичная цена имеет свои причины и одна из них, это применение сырья, которое нельзя назвать абсолютно безопасным. У многих хозяев может возникнуть вопрос, возможно ли осуществить теплый пол электрический под линолеум.

Содержание

Грамотно подбираем линолеум

В главную очередь во время подбора линолеума на электрическое покрытие нужно обратить особый взор на маркировку изделия, на ней обязана стоять отметка о возможности использования электрических теплых полов под линолеум, еще указана предельное значение прогрева.

Виды линолеума:

• ПВХ. Самый доступный вариант рынка, предельный допустимый уровень нагрева равен 28 градусов по Цельсию. В схеме электрический пол применим, нужно непрерывное наблюдение за прогреваемым уровнем;
• Глифталевый. Наделен всеми характеристиками и отвечает всем критериям наилучшего покрытия, покрыт изоляционным лаком. Самый лучший вариант для осуществления укладки электрического покрытия, слабой стороной этого покрытия признанна неприлично большая стоимость;
• Резиновый. Наиболее дешевый слой с самыми низкими элементами качества. Редко используют в жилых комнатах, не рекомендуется для системы под теплый пол;
• Однослойный. Тонкое и крайне дешевое изделие, применим в местах с постоянно загрязняемых комнатах, нужна регулярная замена. Стыки завариваются с задействованием специализированного оборудования. Не допускается в схеме под электрический пол для этого финишного покрытия.
• Линолеумы специальные. Многослойный материал, имеющий очень сложную структуру и высокую стоимость. Очень плохо проводит тепло, не допускается применять под электрический слой.

Еще одним важным элементом, на который в обязательном порядке нужно заострить взор, это наличие или отсутствие специального матерчатого слоя. Если данный слой есть, то свой собственный показатель теплопроводности резко снижается и линолеум с таким исполнением не допускается для использования под теплый пол.

Читайте также:  Плинтус с обогревом: эффективная, удобная система с широкими возможностями

Разновидности теплого напольного покрытия под линолеум

Какие бывают электрические теплые полы под линолеум?

Существуют несколько видов теплого пола электрического под линолеум:

1. Провод нагревательный, кладется и заливается непосредственно в цементной стяжке;
2. Специализированные нагревающие маты, прикрываются небольшим слоем стяжки или специализированной смесью;
3. Пленочное покрытие иначе называется еще инфракрасная пленка. Укладка происходит сухим способом. Считается лучший теплый пол электрический под линолеум монтаж признан самым простым и доступным.

Все вышеперечисленные разновидности допускаются под линолеумное покрытие. Но каждый из разновидностей имеет свои тонкости и секреты. Далее мы изучим все варианты для выбора наиболее оптимального решения в реалиях вашего дома или квартиры.

Монтируем теплый пол с использованием нагревающего провода

Данный вид изделия реализуется в бухтах. Его укладка происходит на подготовленное и утепленное основание, на которое изначально была смонтирована армирующая сетка. После того как провод зафиксирован в сетке производится заливка стяжки. Плюсом этого способа считается то, что изменяя расстояние между витками провода, регулируется степень нагрева. Так же цена провода гораздо меньше цены матов и инфракрасных пленок. Из минусов этого метода считается осуществление более трудоемкого монтажа и толстой стяжки.

Порядок нужных работ:

Первым этапом подготавливается основа, прочищается от грязи вся поверхность, заделываются щели и выщерблены при необходимости ровняется основа.

Производим подсчет требуемой мощности теплого пола и закупаем нужный инвентарь. Рисуется схема будущего распределения провода, расстояние между витками должно быть не менее7,5 см, до мест установки мебели 10 сантиметров, а от элементов нагрева как минимум 50 см.

Кладется пароизоляционная пленка с нужными излишками по краям стен. Так же по стенкам крепится демпферная пленка, которая нивелирует температурное расширение.

Последующим этапом осуществляется монтаж термоизоляционного материала. Если требуется капитальное утепление, то применим пеноплекс толщиной 5 см, а если утепление было проведено ранее, то будет достаточно уложить пенофольгированный материал имеющий толщину в половину сантиметра.

Читайте также:  Теплые полы в ванной комнате под плитку

Далее происходит укладка провода в соответствии с ранее подготовленной раскладкой. Провод не должен быть ближе 7,5 сантиметров друг к другу. Изгибы исполняются плавно и крепятся с применением монтажной ленты.

Термостат крепится на высоте как минимум один метр над высотой пола, проводка для схемы теплого пола исполняется в специально изготовленных штробах, а температурный датчик прячется в штробе и специальном коробе.

Соединение питающих и нагревающих кабелей выполняется специальными муфтами. Таким образом, образуется единая сеть, которая обязана иметь заземление.

На заключительном этапе проверяется монтаж пола своими руками осуществленных соединений и муфт. Затем проверяется с применением мультиметра или мегомметра общее сопротивление сети, сопротивление обязано быть не менее 10 МОм.

После всей проверки осуществляется заливка стяжки таким слоем, чтобы провод оказался закрыт минимум трех сантиметровым слоем стяжки. Далее проверяется стяжка на перепад, составляет 2 миллиметра на 2 метра пола, то после окончательного высыхания стяжки, можно приступать к укладке линолеума, а если перепад равен больше двух миллиметров, то нужно ровнять пол с применением специализированных смесей, а уже потом укладывать линолеум.

Маты нагревающие

Греющие маты представляют собой уложенный греющий кабель на полимерную сеть шириной полметра, при этом шаг уложенного провода равен 7,5 сантиметров.

Алгоритм нужных действий практически полностью совпадает с описанным выше нагревающим проводом, за исключением некоторых моментов.

За счет своих малых габаритов стяжку для матов можно осуществить с применением самовыравнивающих смесей, толщина данной стяжки не будет превышать одного сантиметра. Проверив целостность системы и дождавшись окончательного высыхания основания возможно приступать к монтажу на пол своими руками финального покрытия в виде линолеума.

Инфракрасный пол

Представленный вид электрического пола наделен самой маленькой толщиной, а так же главным плюсом считается допустимость укладки его быстрым методом, без осуществления выполнения стяжки. Это в большой степени снижает траты на материал и сокращает время ремонта на порядок. Это наиболее легкий метод для личного проведения работ.

Читайте также:  Плинтус с электрическим нагревателем

К минусам данного покрытия относится завышенная цена этого вида электрического пола и крайняя чувствительность к влаге.

Этапы подготовки к монтажу электрического инфракрасного слоя отличается от выше описанных тем, что исключается этап заливки стяжки. Нужно произвести подготовку основы и соединить инфракрасную основу в общую сеть, а так же проконтролировать ее работу. Убедившись в работе схемы, допускается приступать к монтажу финишного напольного слоя в виде линолеума.

В данной статье был озвучен ответ на вопрос, про теплые полы электрические как выбрать под линолеум и изучены три основные разновидности электрических полов и их положительные и отрицательные моменты.

А еще рассмотрели, какой линолеум можно уложить на теплый пол. Самым доступным и быстрым методом считается монтаж инфракрасного пола, а линолеум, какой бы не был избран, нельзя нагревать выше 30 градусов по Цельсию. Изучив этот материал, вы легко определитель с выбором подходящим именно для вашего конкретного случая.

Используемые источники:

• https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/
• https://vannapedia.ru/rmnt/pol/elektricheskij-teplyj-pol-pod-linoleum.html
• https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html
• https://delaypol.com/teplyj-pol/teplyj-pol-elektricheskij-pod-linoleum.html
