Как сделать дымоход из кирпича: устройство, размеры, кладка своими руками

Помимо привлекательного внешнего вида, дымоход из кирпича обеспечивает отличную тягу, благодаря чему горение дров происходит эффективнее, и в помещении становится намного теплее. Но чтобы добиться такого эффекта, печная труба должна быть правильно возведена, со строгим соблюдением плана и схемы порядовки. Готовую конструкцию важно надежно защитить от негативного влияния погодных и механических факторов. Для этих целей отдельно изготавливается или покупается железный колпак.

Преимущества и недостатки

Создать уют и комфорт в частном доме невозможно без кирпичных печей. Однако их обустройство тоже важно тщательно продумать, и здесь немаловажное значение имеет то, как выложена дымоходная труба из кирпича. На современном строительном рынке популярностью пользуются металлический дымоход-сэндвич, однако для его обустройства понадобится больше финансовых затрат. Основными достоинствами кирпичной трубы являются:

• продолжительный срок эксплуатации;
• красивый внешний вид;
• надежность;
• возможность выложить самостоятельно;
• недорогостоящий ремонт.

Однако прежде чем построить кирпичный дымоход своими руками, важно подробно ознакомиться с недостатками, среди которых значимыми считаются:

• Большой вес конструкции. Если дом старый, со слабым фундаментом и крышей, выкладывать кирпичную трубу будет рискованно, потому как основное строение может не выдержать такой нагрузки и начать разрушаться.
• Продолжительный срок возведения. В отличие от железной сэндвич-трубы, для нормального функционирования кирпичного дымохода сначала составляются чертежи и схема кладки, после закупается материал, а порядовка тоже формируется и высыхает не за один день.
• Прямоугольное сечение трубы. Чтобы тяга была хорошей, отверстие рекомендуется формировать круглой формы. Однако устройство дымохода предполагает формирование прямоугольного колодца, из-за чего образуются завихрения, негативно влияющие на процесс горения.
• Быстрое накопление сажи. Внутренние стенки вытяжной трубы из красного кирпича отличаются шершавостью, из-за чего перегоревшие частички больше задерживаются на поверхности газоходов.

Вернуться к оглавлению

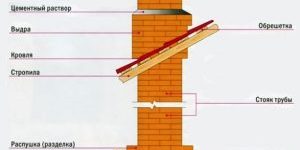

Составляющие детали

Кирпичная труба несложная по конструкции. Наружный газоход защищает металлический колпак, именно он предотвращает проникновение внутрь влаги, пыли, мусора и других ненужных элементов. Оголовок печной трубы необходимо класть более широким, чем основное тело дымохода. Так удастся защитить конструкцию от негативного влияния атмосферных осадков. Выдры на трубе предотвращают проникновение в зазор между дымоходом и кровельными материалами осадочной влаги.

Чтобы стропила и обрешетка не загорелись из-за высоких температур, для защиты этих элементов рекомендуется использовать теплоизолятор. На чердаке размещен участок газохода, который называется стояк, а его нижнюю часть защищает распушка. Стенки распушки не дают загореться деревянным балкам перекрытия, между которыми зачастую возводят дымоход. Окончание газохода называется шейкой. В этом участке устанавливается железная задвижка, которой регулируют тягу котла.

Вернуться к оглавлению

Как рассчитать нужные размеры?

Оптимальная высота

Размер дымохода определяется, учитывая такие параметры:

• Оголовок дымохода и колосниковая решетка формируются с минимальным отклонением в 5 м.
• Если на крыше есть горючие элементы, например, кровельный материал, оголовок формируют на высоте минимум 150 см.
• Если кровля огнеустойчива, расстояние до верха может быть полметра и выше.

Для предотвращения подпора над дымоходом в ветреную погоду, рекомендуется обратить внимание на следующие правила:

• При расположении трубы ближе 150 см по отношению к коньку либо парапету, минимальное возвышение конструкции над одним из элементов не должно быть меньше 50 см.
• Если конек удален от парапета на расстояние 1,5—3 м, разрешена установка дымохода на одной высоте с этой конструкцией.
• Если удаление превышает 3 м, оголовок разрешено расположить пониже конька, оптимальная высота — проведенная через него наклонная линия под углом 10 градусов относительно горизонтальной плоскости.
• При расположении возле дома высокого здания трубу стоит делать на 0,5 м выше от его кровли.

Вернуться к оглавлению

Размеры сечения

Для металлической печи или кирпичной размер сечения будут отличаться. Показатель будет зависеть от мощности отопительного устройства. Рекомендуемые параметры представлены в таблице:

Мощность, кВт	Как сложить канал?	Размер, мм
До 3,5	В полкирпича	140×140
3,5—5,2	—	140×220
5,2—7	—	200×270
Выше 7	В два кирпича	270×270

У заводского теплогенератора мощность указана в паспорте. Для печки или котла, изготовленных своими руками, этот показатель рассчитывается по формуле:

• W=Vt*0,63*0,8*Е/t, где:
  • W — мощность, кВт;
  • Vt — объем топки, м3;
  • 0,63 — средний коэффициент загрузки топки;
  • 0,8 — усредненное значение, указывающее на объем полноценно сгораемого топлива;
  • Е — теплопроводность топливных материалов, кВТ*ч/м3;
  • Т — время сгорания одной топочной загрузки.

Для каминов площадь сечения F определяют по другой формуле:

• F=k*A, где:
  • k — коэффициент пропорциональности, который зависит от размера трубы и формы ее сечения;
  • A — площадь топочного окна, см2.

Вернуться к оглавлению

Материалы, инструменты

Чтобы выложить рядами дымоход из кирпича своими руками, используется такой инвентарь:

• уровень, отвес, рулетка;
• мастерок;
• молоток-кирка.

Сам дымоход выкладывают из огнеупорного кирпича, рекомендуемая марка — М200. Чтобы газоходы были прочными и надежными, стоит использовать блоки размером 250×120×65 мм. Кирпич для дымоходов должен быть высококачественным, цельным, прочным, иметь достаточный обжиг. А также важно приготовить качественный раствор. Для него понадобятся такие материалы:

• глина;
• песок;
• цемент;
• вода.

Песок можно заменить молотым боем из шамотного кирпича, а если для кладки дымоходов используется керамический блок, то для раствора лучше использовать измельченный бой на основе керамики. Глина берется средней жирности, без запаха и посторонних примесей. Для замешивания раствора рекомендуется брать мягкую воду, очищенную от солей.

Вернуться к оглавлению

Этапы работы

Подготовка

Чтобы кирпичный дымоход был прочным и надежным, важно аккуратно и правильно сформировать фундамент. Основа возводится прямоугольной формы, для кладки используются полнотелые блоки. Сам дымоход формируется порядовками, каждая состоит из пяти кирпичей, поэтому фундамент закладывается на 150 мм больше, чем труба. Важно, чтобы основание не было связано с основным фундаментом дома, иначе из-за неравномерной усадки стен дымоход начнет преждевременно разрушаться.

Вернуться к оглавлению

Кладка трубы

Первые 2 ряда важно положить ровно, потому что они будут принимать на себя основную нагрузку. Далее, из печного кирпича формируется шейка дымохода, на этом этапе важно сделать расшивку швов, чтобы кладка дымовой трубы из кирпича не треснула. Прежде чем сформировать распушку, проводят расчет осадки конструкции. Если усадка предполагается большой, распушка делается с запасом снизу, когда прогнозируется осадка самой трубы, запас отводят сверху. Далее, до потолка формируется тело дымохода. Кладка на уровне перекрытия изолируется асбестом или базальтовым картоном. На следующем этапе проводится кладка стояка, его ровность контролируется отвесом и уровнем. В кровле делается отверстие под стояк, проводится гидро- и пароизоляция. Далее, ровными рядами выкладывается выдра. На последнем этапе нужно приделать оголовок, на который затем установят железную «шапку» для защиты от осадочной влаги.

Если вес дымохода больше 200 кг, его рекомендуется возводить на подставке, и дополнительно использовать железные опоры.

Вернуться к оглавлению

Утепление дымохода из кирпича

Для защиты и теплоизоляции кирпичной трубы рекомендуется использовать утеплитель, состоящий из базальтовой ваты. Сначала на трубе монтируется металлический каркас, после плотными рядами крепится сам утеплитель. Поверх материала укладывается паронепроницаемая пленка. В конце вся конструкция оштукатуривается либо монтируется устройство из облицовочного кирпича.

Вернуться к оглавлению

Установка гильзы

В месте, где будет проводиться подключение отопительного устройства, разбирается кладка дымохода на требуемую высоту. Далее устанавливается каждый элемент гильзы, во время работы важно контролировать соединение деталей. Когда все будет готово, по рядам заново закладывается отверстие.

Вернуться к оглавлению

Как ухаживать?

Чтобы предупредить возгорание дымохода и не нарушать сечение, колодцы трубы важно своевременно прочищать с помощью щеток, скребков или специальных гирь. Другой метод — химическая чистка. В топку закладывается специальное средство, которое при горении выделяет газ. В результате на стенке появляется пленка, которая не позволяет продуктам горения прилипать к стенкам дымохода.

Вернуться к оглавлению

Другие варианты

Если нет возможности соорудить дымоход из кирпичных блоков и вывести его на улицу через крышу, в стене дома делается отверстие и снаружи крепится внешняя труба. Устройство приставного дымохода не предполагает наличие принудительной тяги, здесь дым выводится естественным путем. Крепится такое устройство к стене с помощью хомутов и металлической опоры.

Отделы печи

Любая печь, будь то русская, голландка, шведка или сооружение для бани, состоит из нескольких основных отделов. Для каждого из них подбирать материал следует отдельно, так как важны определенные характеристики, необходимые именно для конкретной части очага.

Фундамент

Первым делом сооружается основание. Поскольку конструкция обычно располагается на первом этаже, нужно учитывать близость земли. Поэтому в качестве первого слоя обычно укладывается бетонная плита, причем ниже уровня пола, а на нее наносится слой гидроизоляции.

Таким образом, мы получаем пласт, который выдержит массу нашего будущего сооружения, а также не даст воздействовать на него влаге и холоду, которые идут из почвы. Поверх гидроизоляционного слоя обычно укладываются сплошные кирпичные ряды, их может быть от двух до четырех.

Это вторая часть нашего фундамента. Для нее, как правило, используется клинкерный материал. Это связано с тем, что он обладает очень высокой прочностью, ему не страшны нагрузки, поэтому такое основание спокойно выдержит вес всей печки.

Топка

Другим отделом конструкции, вызывающим больше всего вопросов о подборе материала, является топка. Это то самое место, куда закладываются дрова и где разводится огонь. Кирпичи в топке подвергаются непосредственному воздействию пламени в течение продолжительного времени, и происходит это на протяжении многих лет. Поэтому к ним предъявляются соответствующие требования.

Как правило, для выкладывания топки применяются шамотные блоки. Они обладают самыми высокими показателями огнеупорности из всех возможных вариантов, поэтому спокойно выполняют свои функции в течение всего срока эксплуатации очага.

В принципе, из шамотных можно сложить и всю конструкцию целиком. Но это очень дорого. К тому же, выложенная шамотными блоками кремового цвета топка очень выгодно смотрится в окружении красных кирпичных блоков, поэтому такое решение оптимально с точки зрения не только функциональности, но и дизайна.

Дымоход и труба

Дымоход не контактирует с огнем напрямую и не несет на себе особо высокую нагрузку. Тем не менее, к нему тоже есть определенные требования.

Во-первых, изнутри на него воздействуют агрессивные химические вещества, выделяющиеся при горении

Они пагубно влияют на состояние стройматериала, из которого выложена внутренняя часть дымохода, поэтому следует обратить особое внимание на устойчивость этих кирпичей в различным разрушающим факторам

Во-вторых, часть дымохода, которая расположена над поверхностью крыши дома — то есть труба — подвергается еще и атакам со стороны внешней среды. Дождь и снег, заморозки, ветер, резкие перепады температуры воздуха — все это в значительной степени подтачивает кирпичные блоки.

Опытные мастера рекомендуют использовать для этого отдела печи два разных материала. Клинкерный, как наиболее устойчивый к агрессивной химии, применяется для выкладки внутреннего слоя. А снаружи прекрасно подойдет обычный керамический кирпич, который отлично переносит воздействия внешней среды. не зря ведь из него возводится много различных сооружений, включая жилые здания.

Фундамент Фундамент

Печь-голландка, несмотря на свой небольшой вес, нуждается в фундаменте. Можно оборудовать фундамент двумя способами – из цементного раствора либо из кирпичей. У обоих вариантов имеются свои особенности.

В свою очередь, кирпичный фундамент голландки будет заметно дороже, но при этом его гораздо легче сделать.

Формирование цементного фундамента

Рассмотрим способ формирования цементного фундамента для печи-голландки.

Необходимо сделать следующее:

1. Подготовить котлован, глубина которого составляет не менее 50 см. Площадь формируемого основания должна быть больше размера планируемой печи.
2. Сделать из гравия подушку толщиной 10-1 см и аккуратно утрамбовать её.
3. Установить опалубку и поставить армирующий каркас из металлических стержней, толщина которых составляет 1 см.
4. Подготовить цементную смесь и залить постепенно армирующую конструкцию.
5. Покрыть фундамент цементным порошком.

А теперь раствор.

Качественная кладка печи-голландки с плитой требует подготовки глиняного раствора. От качества раствора зависит прочность и термостойкость голландки, её герметичность в процессе эксплуатации.

Соотношение вяжущих элементов в составе глиняного раствора зависит от его назначения:

• для кладочных работ или
• для отделки печи с плитой.

Застывшая смесь должна обладать высоким уровнем жёсткости. Кладочный раствор правильной консистенции будет пластичным и вязким, он не станет крошиться и не будет жидким.

Приготовление кладочного раствора.

Этот процесс включает следующие действия:

• Глина помещается в корыто, где к ней добавляется немного воды.
• После этого глина размокает 6-48 часов.
• Во время размокания глины материал тщательно перемешивается, при необходимости растаптывается в резиновых сапогах.
• К раствору добавляется просеянный песок.

На этом приготовления закончены, можно приступать к кладке печи-голландки с плитой.

Вид материала для проекта

Схема кладки рядов печи.

Наружный слой проекта обычно выкладывают из керамического кирпича. Такой материал хорошо поддается обработке и имеет достаточную теплопроводность.

При покупке тщательно осмотрите его поверхность. У качественных камней данного вида нет различий в цвете по всей поверхности, отсутствуют трещины и сколы, геометрия соответствует стандартам.

Топка печи нуждается в особом тугоплавком кирпиче, выдерживающем высокие температуры и отличающемся высокой прочностью. Последнее свойство — это и достоинство, и одновременно недостаток, поскольку оно усложняет его механическую обработку.

Тугоплавкий кирпич изготавливают в различных формах. Более того, у него нет пустот. Такой вид искусственного камня выдерживает температуру +1400… +1600 ºС. От обычного вида он отличается своим составом и характерным металлическим звоном при ударе.

Его изготавливают из специальной тугоплавкой глины в промышленных печах при очень высоких температурах. Такой материал имеет четкие грани, что позволяет выполнять из него точные геометрические постройки. Но у тугоплавкого кирпича довольно высокая стоимость. Поэтому рекомендуют разделять постройку на внешнюю и внутреннюю отделку.

Это позволяет значительно сократить расходы на проект без ущерба для ее безопасности и теплопроводности.

Расчет габаритов печи

Планируемая к постройке печь должна обеспечивать в доме комфортную температуру. Чтобы высчитать размер печи нужно сначала узнать теплопотери здания. Сделать это можно математическим и опытным путем. Остановимся подробнее на втором способе:

На улице не должно быть солнца и желателен сильный ветер. В доме надо выключить все электро- и теплооборудование. Окна, двери и вентиляция надо хорошо закрыть. Через 24 часа надо снять показание комнатного термометра.

Включаем электрообогреватель, мощностью 1 кВт. Через 24 часа снова надо записать температуру.

Проводить опыт можно в любое время года. Главное, чтобы не было солнца, которое даст большую погрешность. Находим среднюю температуру с нагревателем и без него. Считаем их разницу и делим на выставленную мощность нагревательного прибора. Полученное число обозначает сколько градусов прибавляет обогреватель мощностью 1 кВт.

Определим комфортную температуру в помещении. Находим разницу между желаемой комнатной температурой и минимальной уличной в зимнее время. Результат делим на величину, полученную ранее. Получится мощность, необходимая для обогрева дома.

Подготовка к обустройству печи

Перед монтажом печки нужно провести ряд подготовительных работ:

Если к дому проведена газовая магистраль, то расположение печки нужно обязательно согласовать с газовой и пожарной службой, чтобы конструкцией можно было пользоваться абсолютно законно

Расчет количества кирпичей

Независимо от вида кирпичного блока, все они имеют одинаковые стандартные размеры. Это дает возможность применять сразу несколько разновидностей в одной кладке, при этом не приходится ломать голову над попытками выровнять ряды.

Кирпичам свойственны следующие габариты:

• одинарный (стандартный) — 250×120х65 миллиметров;
• полуторный — 250×120х88 миллиметров;
• двойной — 250×120х138 миллиметров.

Существуют также и другие варианты, но это, как правило, европейские стандарты, которые не применяются в нашей стране.

Для печного строительства, как правило, применяется одинарный кирпич, иногда — полуторный. Двойной в данном случае не подходит. Дело в том, что он обычно пустотелый, то есть обладает большим количеством отверстий в структуре. Это сделано для того, чтобы уменьшить его массу.

Нам же необходимы только полнотелые блоки. Пустотелые гораздо хуже накапливают тепло и быстрее разрушаются под воздействием различных агрессивных факторов.

Перейдем непосредственно к расчетам. Для них нам понадобится только два показателя: количество кирпичей, из которых выложен самый нижний сплошной ряд, то есть основание, а также количество рядов. Все это легко посчитать, зная габариты блоков, которые вы собираетесь использовать.

Вычислив количество материала в основании, умножьте его на число рядов, из которых будет состоять печь. При этом учитываются только те отделы, которые идут до дымохода. От полученного произведения отнимите треть, и у вас будет необходимое число кирпичей.

Расчеты по дымоходу производим отдельно. Там вы берете количество кирпичей в одном ряду, умножаете на число рядов и ничего не вычитаете.

Вот и все. Осталось сложить полученные результаты. Теперь вы знаете, какое количество кирпичей вам понадобится для возведения домашнего очага. Не забудьте прибавить около 5% на случай замены разбитых в процессе строительства блоков. Удачи вам и тепла в доме!

Какие бывают печи

Схема отопительной печи-голландки.

Классическая модель голландки — чисто отопительная. Прямоугольная модель имеет стену в один кирпич. Впоследствии появились печи в виде треугольника, трапеции, круглой формы.

Они могут быть отопительными, с камином, с плитой, емкостью для подогрева воды. Создать их своими руками несложно. Нужно выбрать подходящий вариант и приступить к работе.

Небольшая печка для дачи займет совсем немного места. Ее периметр — около 50 см. При этом она способна обогревать несколько не очень больших помещений. Можно класть ее из керамического кирпича. Для изготовления топки используют шамотный огнеупорный вид.

Голландка с плитой — довольно редкий вариант, часто ее используют не только для отопления, но и для приготовления пищи. Легко сложить ее своими руками, используя полнотелый керамический кирпич. Для зоны топки — шамотный кирпич.

Трехоборотную печку кладут с использованием красного керамического полнотелого кирпича. Для зоны топки подойдет шамот.

Круглая печь довольно часто использовалась для отопления зданий больниц, приютов, то есть там, где не было средств на полноценные печи. Обычно ее выкладывали в один кирпич, а сверху закрывали стальным кожухом. Эта печь-голландка кажется простой, но довольно сложна в исполнении, поэтому лучше доверить ее изготовление опытному мастеру. Выложить ее своими руками вряд ли получится.

Схема печи-голландки с плитой.

Для дома, в котором постоянно живут, необходимо, чтобы печь могла долго хранить тепло.

Это во многом зависит от ее массы и в итоге количества материала, затраченного на строительство. Важен коэффициент полезного действия, от которого зависит ее экономичность.

Для дачи, где хозяева бывают лишь наездами, печь должна быстро нагреваться. Это более легкий, экономичный вариант, на который пойдет мало материала. Идеальным вариантом в подобном случае будет голландка.

Как рассчитать количество кирпича

Количество этого материала зависит от того, какого размера будет печь-голландка. Если есть готовый проект, то в нем, как правило, указывается количество строительных материалов. Опытные специалисты печного дела тоже знают, сколько материала потребуется для печи того или иного размера. Но если планируется класть голландку своими руками, имеется универсальная формула для подсчета количества кирпичей. Следует учесть, что количество здесь рассчитывается тоже неточно, условно.

Следует подсчитать количество кирпичей, необходимое для выкладки нижнего ряда при условии, что они кладутся всплошную. Затем подсчитать, сколько планируется выложить рядов в высоту, учитывая, что высота одного ряда составляет примерно 7 см. Перемножить эти две цифры и из полученного результата вычесть 1/3.

//www.youtube.com/watch?v=apKtactWkqo

Допустим, основание печи имеет размер 3 на 4 кирпича. Получится так, что в первом сплошном ряду будет положено 24 штуки. Затем надо рассчитать высоту будущей печи. Если высота дома внутри от пола до потолка составит 2 м 40 см, из этого числа надо вычесть высоту разделки — примерно 30 см. Получится 2 м 10 см. Учитывая высоту ряда 7 см, получится 30 рядов в высоту. Затем следует вычесть треть этого числа. 30 делится на 3, будет 10. Из 30 вычитается 10, получится 20 рядов. Потом надо 20 умножить на 24. Получится 480 штук. На разделку уйдет примерно 50 штук, в итоге получится, что для подобной печи будет нужно 530 кирпичей.

Количество материала на трубу рассчитывается отдельно. 1 пог. м трубы содержит примерно 14 рядов. Например, один ряд трубы состоит из 6 кирпичей, 6 умножается на 14, получится 84. Такое количество кирпичей содержит 1 м трубы. Пусть длина трубы 4 м, тогда 84 умножается на 4, получится 336. Итог — на трубу понадобится 336 штук.

Формула довольно простая. Конечно, количество рассчитанного материала неточно. Но при этом можно уже прикинуть, сколько кирпича необходимо будет закупить и сколько это будет стоить.

Печь-голландка имеет несложную конструкцию, маленький вес и отлично впишется в небольшое помещение. Она не требует больших финансовых затрат. Для дачи можно построить ракетную печь из кирпича.

//www.youtube.com/watch?v=I4up-2P_lkc

Она быстро нагревается и способна обогреть помещение через несколько часов после ее растопки. Однако такая конструкция имеет и недостатки. Ее коэффициент полезного действия около 40%, поэтому трудно отапливать с ее помощью дома, где постоянно живут люди. Если после протопки не закрыть вьюшку, печка быстро остынет, она имеет небольшую теплоемкость, поэтому ее приходится часто топить. Эти свойства делают голландку наиболее подходящим, экономичным вариантом для отопления дачи, садового дома и прочих помещений, где люди не живут постоянно.

Виды печного кирпича

Печной кирпич можно разделить на три вида:

</ul>

1. Кварцевый имеет в своем составе небольшое содержание песка.
2. Шамотный делают из огнеупорной глины.
3. Основной содержит много известняково-магнезиальной массы.

Тугоплавкий кирпич выдерживает большие температуры продолжительное время. Он обладает высокой прочностью, что усложняет его механическую обработку. При его изготовлении используется шамотная глина. Выпускается в разных формах, не имеет внутри полостей и пустот. Отличительной чертой является металлический звон, при постукивании по нему. При разбивании раскалывается на крупные части, не образуя крошек. Его стойкость к большим температурам и действию химических веществ делает его идеальным кандидатом для выкладывания топки.

Наружный слой печки вполне можно выполнить из керамического кирпича. Он не такой стойкий к высоким температурам, но имеет и некоторые преимущества: прекрасно поддается обработке. Ему можно придать любую форму с помощью кирки. При выборе такого кирпича стоит внимательно изучить его внешний вид: трещин не должно быть, а геометрия должна в точности повторять стандарт. Оттенок изделия не должен отличаться по всей поверхности.

Сколько кирпича вешать в граммах

Рассмотрим один из простых и популярных методов расчета, позволяющий быстро узнать, сколько кирпича надо для постройки печи-голландки.

Формула

Для расчета используется следующая формула:

В данной формуле используются следующие параметры:

• В – планируемая высота печи;
• Р – высота одного ряда;
• О – число кирпичей в первом ряду.

Разберём наглядный пример.

Допустим, планируется постройка голландки высотой 2,4 м., в основании которой лежит 24 кирпича.  Высота одного ряда составляет 7 см (толщина одного кирпича).

• От планируемой высоты печи следует отнять 0,3 м на разделку. Таким образом, после вычитания остается 2,1 м.
• Полученное число следует разделить на высоту одного ряда, в результате получаем 30 рядов.
• Умножаем полученное значение на 2/3, то есть отнимаем 10 рядов.
• Остаётся 20 рядов.
• Умножаем полученное число рядов на число кирпичей в основании (24  штуки).
• Получаем 480 кирпичей.
• Добавим 50 кирпичей на разделку.

Арифметически это выглядит следующим образом:

В результате получается 530 кирпичей – необходимое число для постройки тридцатирядной печи-голландки.

Отдельно рассчитывается количество кирпичей на постройку дымохода. Оно определяется высотой и сечением дымохода. Таким образом, следует использовать формулу:

Используются такие параметры:

• Чд – число рядов в дымоходе;
• Н – число кирпичей в одном ряду дымохода.

Эти несложные расчёты позволят определить, сколько кирпича потребуется на постройку печи-голландки.

Рекомендации по выбору кирпича

С целью приобретения качественного материала, который не подведет даже через несколько лет эксплуатации, стоит тщательно подойти к процедуре выбора. Помогут это сделать простые советы:

1. Фальсификат в своем составе имеет посторонние включения, такие как отдельные камушки или куски известняка.
2. Покупать желательно все количество материала разом от одного производителя и одной партии.
3. Кирпич, который был недожжен, отличается бледным видом и отклонениями от стандартных габаритов.
4. Перечисленные рекомендации помогут грамотно подобрать и рассчитать материал для кладки печи. Сам процесс потребует не только качественных материалов, но и солидного опыта.

Итог

Теперь вам известно, сколько кирпича нужно на печь. Выполнить расчет количества камня на возведение печи своими силами не составляет труда. Ошибки могут возникнуть только в цифрах, которые нужно несколько раз перепроверить. Строительные работы по возведению печи требуют не столько точного количества материала, сколько его хорошего качества. В продаже имеются большое количество, вроде бы, похожих материалов, однако все они имеют разное качество.

Описанные методы выполнения расчетов применяются только в тех случаях, когда работы планируется выполнять самостоятельно. Наемные рабочие выполнят все вычисления по своим методикам. Не бойтесь взяться за калькулятор, а потом пойти в магазин и приобрести необходимые материалы в нужном объеме.

Решив возвести дымоход из кирпича своими руками, вы пойдете по пути безымянных мастеров, которые клали печи и полторы, и две сотни лет назад.

Поэтому не стоит «изобретать велосипед» если можно воспользоваться их опытом.

О том, как сделать дымоход по всем правилам, далее пойдет речь в нашей новой статье.

Преимущества и недостатки кирпичного дымохода

Несмотря на то, что металлическая труба уже не экзотика, печные трубы продолжают класть из кирпича. В чем-то это выглядит как анахронизм, но есть веские причины, почему не стоит отказываться от классической технологии кладки дымоотводящих каналов.

Главная из них – кирпич имеет высокую тепловую инерционность. Отходящие горячие газы нагревают его слабо, что значительно снижает пожароопасность отопительного устройства. Нельзя забывать и о другом аспекте – температура дыма на верхнем срезе трубы не должна опускаться ниже 60–70 градусов. В противном случае по ней будет течь конденсат. Кирпич играет роль оболочки термоса и не дает дыму чрезмерно остыть.

Но есть два неустранимых недостатка:

1. Сложность кладки.
2. Вес.

На трубу со всеми элементами, в зависимости от высоты чердачного помещения, уходит от 400 до 800 штук кирпичей весом 3,8 килограмма.

Колонна, имеющая площадь основания не более 0,25 кв. метра, всей массой давит на печь. Это сосредоточенная нагрузка. Если общая высота трубы превышает 5 метров, то ее ставят на отдельное основание, а к отопительному прибору подключают переходным патрубком.

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
5. Шейка – продолжение внешнего дымохода.
6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

1. «Четверка» –  ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

1. Трубы, устанавливаемые на коньке или на расстоянии не более 1,5 метра от него, возвышаются над крышей 0,5 метра.
2. Дымоходы, проходящие через кровлю на расстоянии от полутора до трех метров до конька, делают высотой, равной ему.
3. Если расстояние больше трех метров, то угол между коньком и верхним срезом трубы должен быть 10 градусов.

Кладка дымохода

Принципиальной разницы между кладкой массива печи и дымоходов нет. Она ведется на глинопесчаном растворе с использованием тех же инструментов – печного молотка-кирочки, кельмы и строительного отвеса. Однако такие элементы, как распушка и выдра выкладываются с использованием большого количества частей кирпича размером в 1/8, 1/4, 1/2 и 3/4 от целого.

Чтобы избежать колки и тески, которые сопровождаются облаками кирпичной пыли и редко когда дают желаемый результат, стоит использовать «болгарку» с алмазным кругом для керамики. Это гарантирует точность работы, избавляет от утомительного труда и массы бесполезного кирпичного боя.

Раствор

Для кладки до уровня кровли используется смесь песка и глины, поскольку она имеет сходный с кирпичом коэффициент линейного расширения, что является определенной гарантией от появления трещин.

Чистая глина, используемая в качестве связующего, может быть как жирной, так и тощей. В некоторых местах попадаются месторождения, где пропорциональное отношение количества глины к песку оптимальное от природы: один к трем или четырем.

При увеличении объемной части глины раствор после высыхания трескается, а при уменьшении – крошится. Для определения оптимальности соотношения объемных частей надо готовый раствор размять в пальцах. Он не должен быть ни ощутимо скользким, ни шершавым, как наждачная бумага.

Выкопанная глина замачивается в железной емкости на 3–4 дня. В итоге должна получиться однородная глиняная пульпа без камней, по консистенции схожая с жидкой сметаной.

Песок, взятый в пойме ручьев и рек, очень мелкий, пылевидный. Для кладки он не подходит. Лучше использовать тот, что состоит из зерен по 0,8–1 мм. На ощупь он грубый.

Глина и песок смешиваются объемными частями в соотношении один к трем или четырем. Вода добавляется постепенно, малыми порциями. Готовый раствор должен оставлять на кельме следы (но не липнуть к ней) и не стекать с неё.

Чтобы избежать ошибок в пропорциях, лучше купить готовую сухую глинопесчаную кладочную смесь. Обратите внимание, что имеющая маркировку «огнеупорная» для кладки непригодна.

Кирпич

Используется полнотелый обожженный кирпич красного цвета.

Его грани должны быть ровными, без трещин, а звук, издаваемый при легком ударе по нему печным молотком, – звонким.

Стандартный размер, используемый для кладки, – длина 250, ширина 125 и высота 75 мм.

Кладка внутреннего дымохода

Его начинают сразу после того, как установлена заслонка и завершена перекрыша печи. Приемы кладки те же – нанесение слоя раствора, укладка кирпича, его «утрясание» рукой и легкое постукивание кирочкой. Вертикальность и горизонтальность проверяют после укладки каждого ряда. Заканчивают его за четыре высоты кирпича до потолочного перекрытия.

Как выбрать расширительный бачок для системы отопления закрытого типа?

Хотите узнать как быстро и недорого сделать надежный дымоотвод из асбеста? Читайте здесь.

Узнайте как сделать септик из бетонных колец своими руками из этой статьи:

Септик из бетонных колец своими руками: расчеты объема и простая схема сборки

Кладка распушки

Расширение толщины стенок дымохода выполняется для соблюдения требования нахождения сгораемых конструкций на расстоянии 250 мм «от дыма». Обычная толщина стенок дымохода 125 мм. Для её увеличения вдвое требуется сложить четыре ряда, каждый из которых сдвигается наружу на 1/8 ширины кирпича относительно нижнего – как раз та величина, которая позволяет кирпичу лежать не перекидываясь. Принцип кладки для всех трех типоразмеров один и тот же:

1. Внутренняя поверхность (к дыму) первого ряда выкладывается частями в 1/8. Промежутки между внешними кирпичами заполняются частями в 1/4.
2. Во втором ряду части увеличиваются, соответственно, до 1/4 и 1/2.
3. На третьем ряду используются 1/2 и 3/4 части.
4. Внешний пояс четвертого ряда распушки выкладывается целыми кирпичами.

Дойдя до потолка, ее кладут, соблюдая перевязку швов, еще на два или три ряда выше. Между потолочным перекрытием и нею оставляют зазор в 2–3 см, чтобы исключить давление конструкции на кладку. Он закрывается минераловатными плитами. Кладка до кровли проводится обычным порядком – с перевязкой вертикальных швов и контролем вертикальности.

Кладка выдры

Ее начинают после того, как край кирпича дымохода поднялся над кровлей. Она ведется снаружи, с соблюдением всех мер безопасности при работе на высоте. Можно использовать цементный раствор. Начинают ее с того края, который ниже по скату. Отступ от дыма на каждом ряду равен 1/8 ширины кирпича. Всего в выдре должно быть шесть рядов. После нее кладут шейку – обычное продолжение дымохода. Щели между кровлей и дымоходом закрывают «воротником» из листовой кровельной стали.

Кладка оголовка

Это дефлектор дымохода, исключающий забивание дыма в трубу при воздушных завихрениях.

Его выкладывают за два ряда, сдвигая первый от дыма на 1/8 кирпича, а второй – на 1/2.

За его выступы можно зацепить кляммеры металлического колпака, предотвращающего попадание осадков в трубу.

Во сколько это обойдется

Кирпичная труба на крыше успела за три века стать визуальной константой. И строение с таким завершением выглядит, по субъективным оценкам, куда более привлекательным.

Осталось только определить, во сколько вам обойдется соответствие канонам. Если вы будете привлекать сторонних мастеров, то к стоимости кирпича добавится и цена работы. А она немаленькая. В Санкт-Петербурге и области, например, укладка одного кирпича обойдется от 50 до 90 рублей.

Полнотелый одинарный кирпич марки М 150, который применяется для кладки печей, стоит от 15 до 20 рублей за штуку.

Раствор, если будете готовить сами, бесплатный.

Пять килограммов готовой кладочной смеси стоят 60-70 рублей. Одной упаковки хватит на 10-15 рядов трубы сечением 125 на 250 мм (шестерки).

Сравним стоимость метра металлической сэндвич-трубы диаметром 250 мм и кирпичной, имеющей сечение 250 на250 мм. Как раз таких, какие можно использовать для устройства каминных дымоходов.

Кирпич (при цене 15 руб. за штуку)	Кладочная смесь	Работа мастера	Итого, рублей
Кирпичный дымоход	900 рублей	70 рублей	3000 рублей	3970
Металлическая сэндвич-труба	–	–	–	3800

Как видите, цены почти одинаковые. Конечно, стоит еще прибавить цену кладки распушки, выдры и оголовка. Но, учитывая лучшие эксплуатационные характеристики кирпичных труб – отсутствие коррозии, большая тепловая стойкость, есть смысл тратиться на такое приобретение. А если вы соберетесь класть дымоход из кирпича своими руками, то он обойдется почти вдвое дешевле металлических сэндвич-труб.

Бесперебойная работа канализации — это просто. Поможет инфильтратор, что это такое и зачем он нужен читайте здесь.

Как выбрать трубы для канализации в частном доме — подробная статья.

Секреты мастерства печников

1. Перед кладкой кирпич надо вымочить – опустить в воду и дождаться, когда бурное извержение воздушных пузырьков прекратится. Влажные керамические блоки крепче схватываются с раствором.
2. Для колки и тески кирпича используйте «болгарку» с алмазным диском для камня.
3. При кладке на чердаке повесьте отвес на стропилах, между будущей трубой и рабочим местом. Это избавит вас от необходимости прикладываться к ней для проверки. Чтобы проконтролировать вертикальность угла, достаточно изменить положение головы.

Не забывайте, что дымоход в частном доме – это не только удобство, но также техническое устройство, требующее правильной эксплуатации и ухода. Чистите его от сажи, инспектируйте на предмет появления трещин, топите печь или камин сухими дровами и он будет исправно служить долгие годы.

Поделиться:

4 Комментария

Эффективность и безопасность отопительного оборудования – печи и котла, – принцип действия которого основан на сжигании топлива, определяется состоянием и техническими параметрами дымохода. Самой востребованной и надежной конструкцией для частных домовладений и бань является кирпичный дымоход. Он отличается привлекательным внешним видом, хорошей тягой и простотой эксплуатации.

Качественное возведение дымохода предусматривает строгое соблюдение всех этапов технологического процесса, который связан с кирпичной кладкой.

Общие правила строительства кирпичных дымоходов

При строительстве дымоходной конструкции для частного дома важно учитывать ряд основных правил:

1. Монтаж элементов дымохода начинается снизу вверх.
2. Внутренняя труба устанавливается в предыдущий элемент конструкции, а наружная часть – насаживается сверху. Это обеспечивает защиту от образования конденсата на утеплительном слое, который расположен во внутренней части контура.
3. Для фиксации дымоходной трубы с тройными и отводными элементами применяются хомутные соединители.
4. Соединительные участки не должны располагаться на уровне перекрытий или кровельного пирога.
5. Тройник монтируется на кронштейн-опору.
6. Каждые 200 см дымоходной трубы фиксируются в стене при помощи надежных креплений.
7. При фиксации трубы к стеновой поверхности не должно образовываться прогибов или деформаций дымоотвода. Это приведет к снижению тяги в готовой системе.
8. Дымовой канал не должен соприкасаться с основными коммуникациями: электрической проводкой, трубой для подачи газа, водяными трубами, вентиляцией.
9. При выводе дымохода через перекрытия и кровлю необходимо выполнить небольшой отступ на 15 см для теплоизолированных труб и на 30 см – для неутепленных труб.
10. Следует избегать создания горизонтальных участков дымоотводной системы, длина которых превышает 100 см.

Кроме того, при обустройстве дымохода следует учитывать параметр теплового расширения системы.

При использовании легковоспламеняющихся материалов для монтажа кровли дымовая труба оснащается специальным искроуловителем, изготовленным из металлической мелкоячеистой сетки (размер ячейки 5×5 мм).

Конструктивные элементы

Конструктивно печные дымоходы состоят из нескольких участков, каждый из которых имеет свое назначение и технические особенности. Конструкция дымохода представлена следующими элементами:

1. Шиберной задвижкой.
2. Изоляцией для трубы.
3. Балкой с перекрытием.
4. Распушкой.
5. Трубным стояком.
6. Стропилами.
7. Кровлей.
8. Выдрой.
9. Обрешеткой.
10. Цементным раствором.
11. Шейкой трубы.
12. Оголовком.
13. Железным колпаком.

Основное назначение дымохода – быстрое и безопасное удаление продуктов сгорания топливного материала из топочного отделения наружу. Для этого обеспечивается соединение дымоотводной трубы с внутренними каналами, которыми оснащено печное оборудование.

Распушка – широкая часть дымоотводной трубы, которая располагается на участке ее вывода через перекрытие чердачного помещения. Она предназначена для защиты балок перекрытия от негативного воздействия высоких температур. Толщина стенок составляет от 32 до 40 см, что обеспечивает выполнение качественной изоляции толщиной до 25 см.

Выдра – технически сложный участок дымоходной системы, который служит защитой кровельного материала и трубы от негативного воздействия атмосферных осадков, образования конденсата. Кроме того, она обеспечивает необходимое пространство для настилки гидроизоляционного материала.

Шейка дымоходной трубы – элемент конструкции, который оснащается дымовой задвижкой для регулировки тяги.

Стояк – прямой отрезок трубы, выполненный ровной кладкой, который располагается на чердаке между распушкой и выдрой.

Оголовок – часть дымоотвода, который образует специальный козырек из кирпичной кладки, обеспечивающий необходимую защиту трубы от внешних негативных факторов.

Железный колпак – конструктивный элемент в виде зонта или колпака, располагается над оголовком трубы. Он предназначен для защиты внутреннего дымоотводного канала от засорения.

Расчет параметров кирпичного дымохода

Для качественного монтажа дымоотводной системы требуется предварительный расчет основных параметров – высоты трубы и сечения канала для отвода газов. Это позволит обеспечить отличную тягу и безопасную эксплуатацию конструкции.

Высота трубы

Данный параметр определяется на основании технических требований:

• Минимально допустимый перепад высоты между решеткой колосника и оголовком – 5 метров.
• Если крыша выполнена из воспламеняющихся материалов, высота дымоходного оголовка составит 150 см; при настилке кровли из негорючего материала высота составит 50 см.

Наличие парапета или конька не должно создавать помех для безопасной эксплуатации дымохода. Для этого соблюдаются следующие правила:

• При расположении трубы на расстоянии 150 см от конька или парапета ее возвышение над ними составляет 50 см.
• При удалении оголовка дымохода от парапета и конька на расстоянии от 150 до 300 см не требуется дополнительного возвышения.
• При удалении оголовка от края кровли на 300 см он может быть расположен ниже конька на высоту по наклонной прямой с углом в 12 градусов.

Если на территории участка расположено высокое строение, дымоход должен быть на 50 см выше его крыши.

Сечение канала

Если дымоход обустраивается для металлической печи или для твердотопливного котла, тогда расчет подходящего сечения проводится с учетом рабочей мощности оборудования:

• Мощность – до 3,5 кВт, сечение – 14×14 см.
• Мощность – от 3,6 до 5,1 кВт, сечение – 14×20 см.
• Мощность – от 5,1 до 6,9 кВт, сечение – 20×27 см.
• Мощность – от 7,1 кВт, сечение – 27×27 см.

Данные о мощности заводского отопительного оборудования указаны в техническом паспорте. Для самодельных устройств подобный параметр рассчитывается по формуле:

W = V×0,63×0,8×E/t, где

W – мощность отопительного оборудования (кВт).

V – объем топочного отделения (куб. м).

0,63 – коэффициент средней загрузки топочного отделения.

0,8 – коэффициент, определяющий часть топливного материала, который сгорает полностью.

Е – тепловая энергия топливного материала (кВт×ч/куб. м).

T – длительность горения одной загрузки топлива (час).

Тепловая энергия зависит от типа древесины и степени ее влажности.

Виды кирпича

Эксплуатация дымохода из огнеупорного кирпича осуществляется в особых условиях с перепадами температур, поэтому для его возведения необходимо использовать строительный материал лучшего качества. От правильного выбора зависит безопасность и надежность сооружения, стойкость конструкции к растрескиванию и деформации, снижение рисков создания пожароопасной ситуации.

Первосортный

Полнотелый огнеупорный кирпич производится из высококачественной глины путем длительного обжига при высоких температурах. Для него характерными являются следующие признаки:

• Плотность расходного материала, отсутствие пористости, инородных включений.
• Гладкая и ровная поверхность без деформаций, выбоин, трещин и прочих визуальных дефектов.
• При постукивании появляется четкий и приятный звук.
• Обладает высокой морозостойкостью и прочностью.
• Имеет привлекательный красный цвет с легким желтоватым оттенком.

Второсортный

Кирпич получается при недостаточном обжиге глины, поэтому для него характерным является:

• Глухое и короткое звучание при постукивании.
• Пористость и незначительная плотность структуры.
• Присутствие различных деформаций и дефектов на поверхности.
• Ненасыщенный оранжевый или охристый оттенок.

Кроме того, такой материал обладает низкой теплоемкостью, морозостойкостью и долговечностью.

Третьесортный

Кирпичи третьего сорта отличаются низким качеством и пережженной структурой. Они имеют следующие особенности:

• Слишком высокий и звонкий звук при постукивании.
• Пористая структура с незначительной плотностью.
• Наличие существенных визуальных дефектов и изъянов.
• Насыщенный красный и коричневый оттенок.

Пережженные блоки не способны выдерживать существенные механические нагрузки, поэтому склонны к растрескиванию и деформации. Кроме того, они не переносят чрезмерного нагрева и охлаждения.

Для возведения дымоходной трубы используется строительный материал первого сорта марок М 150 и 200.

Раствор для кладки кирпичного дымохода

К раствору для кладки печи предъявляются такие же высокие эксплуатационные требования, как и к строительному кирпичу. Раствор используется для поддержания герметичности кирпичной кладки на протяжении всего срока службы дымохода.

Поскольку труба из кирпича состоит из отдельных участков, для которых характерны различные погодные, механические и температурные условия эксплуатации, поэтому и кладочные растворы для них используются разные.

1. Если предусмотрен коренной дымоход, тогда для первых порядовок от фундамента используется цементно-песчаная смесь – 1 часть цемента и 4 части песка. Для повышения пластичности в смесь добавляется ½ части негашеной извести.
2. Следующие участки – начало дымоходной кладки от печи до распушки. Они должны выдерживать предельные температурные нагрузки до 400 градусов, поэтому для укладки кирпича используется связующая смесь на основе глины и песка. При прохождении распушки из комнаты через потолок на чердак кирпичная порядовка также выполняется на глино-песчаную смесь.
3. Далее расположен участок, который служит для теплоизоляции дымохода путем монтажа металлического короба. Короб фиксируется вокруг дымоотводной трубы в месте ее вывода через перекрытие. В качестве теплоизолятора можно использовать негорючие материалы – асбест, минвату, керамзит и вермикулит.
4. Последний участок представляет собой трубный стояк, шейку дымоотводной системы и выдру, которые подвержены чрезмерным ветровым нагрузкам. Поэтому для кладки кирпича используется смесь на основе извести. Аналогичный состав подходит для обустройства оголовка.

Для приготовления кладочного раствора используется глина средней жирности, без резкого запаха и сторонних примесей, которые могут привести к растрескиванию п>оверхности.

Для приготовления цементно-песчаного раствора лучше использовать горный песок или молотый кирпичный бой из шамотного или керамического кирпича.

Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

Кладка дымохода из кирпича выполняется следующим образом:

1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.
3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

Печная труба на крыше

Важный этап возведения дымохода – гидроизоляция трубы при прохождении кровельного покрытия.

Часто для этих целей используется сборный металлический короб, нижняя часть которого подшивается огнеупорным материалом, а внутреннее пространство заполняется тепло- и гидроизоляционной прослойкой.

Снаружи кровельная проходка защищается водостойкой гидроизоляцией на эластичной основе. Она обладает высокой гибкостью и способна принимать любую заданную форму. Монтаж осуществляется при помощи битумной мастики или кровельных саморезов.

При соблюдении строительной технологии можно получить безопасный, надежный и долговечный дымоход. Обладая необходимыми знаниями и минимальным опытом работы с кирпичом, можно самостоятельно организовать качественную дымоходную систему без привлечения сторонних специалистов.

Используемые источники:

• https://etokirpichi.ru/vozvedenie/dymootvod/dymohod-iz-kirpicha.html
• https://mr-build.ru/newteplo/skolko-kirpicej-nuzno-dla-peci.html
• https://klimatlab.com/otoplenie/sistema/dymoxod-iz-kirpicha-svoimi-rukami.html
• https://sdelatbanyu.ru/pechi-i-dymokhody/dymohod-iz-kirpicha.html
